在开发业务系统时，我们时常会遇到复杂的业务处理流程。如果单纯使用 if-else 来实现，代码不仅冗长，后期维护和迭代也相当困难。有没有一种优雅的方式来编排这些业务组件呢？今天介绍一个轻量级但功能强大的国产流程引擎框架——LiteFlow。本文将以电商业务中典型的订单价格计算场景为例，手把手带你体验如何用它来清晰、灵活地组织业务逻辑。
LiteFlow简介
LiteFlow是一个专为组件化业务编排设计的轻量级流程引擎。它的核心思想是将业务逻辑拆分为独立的组件，然后通过一份简洁易懂的规则文件将这些组件串联起来，从而构建出完整的业务流。这非常适合处理步骤繁多、带有条件分支的复杂业务场景。
LiteFlow拥有以下主要特性：
- 组件定义统一：所有业务逻辑都被封装为组件，使用Spring原生的
@Component 注解即可定义。
- 规则轻量易学：基于规则文件进行流程编排，其表达式语言简单直观，上手仅需几分钟。
- 规则格式多样：支持XML、JSON、YML三种格式的规则文件，可按团队喜好选择。
- 编排能力强大：支持串行、并行、选择、条件分支等多种编排模式，并能混合编排同步与异步组件。
- 热刷新支持：规则文件修改后无需重启应用，可实现实时生效。
- 兼容性良好：完美支持SpringBoot及非Spring环境的Java项目。
下图展示了使用LiteFlow实现的订单价格计算引擎的前端界面，计算过程涉及会员折扣、多种促销、运费等十多个步骤，逻辑清晰，结果一目了然。
强大的IDEA插件：LiteFlowX
为了提升开发体验，LiteFlow提供了专属的IDEA插件——LiteFlowX。它极大地增强了规则文件编写的便捷性，强烈推荐安装使用。
- 安装插件：在IDEA的插件市场（Plugins Marketplace）中搜索“LiteFlowX”并安装。
- 图标识别：安装后，项目中定义的LiteFlow组件和规则文件会显示特定的图标，便于快速识别。
- 智能提示与跳转：编辑规则文件时，插件会提供已定义组件的代码补全提示，并支持在组件类与规则文件之间快速跳转。

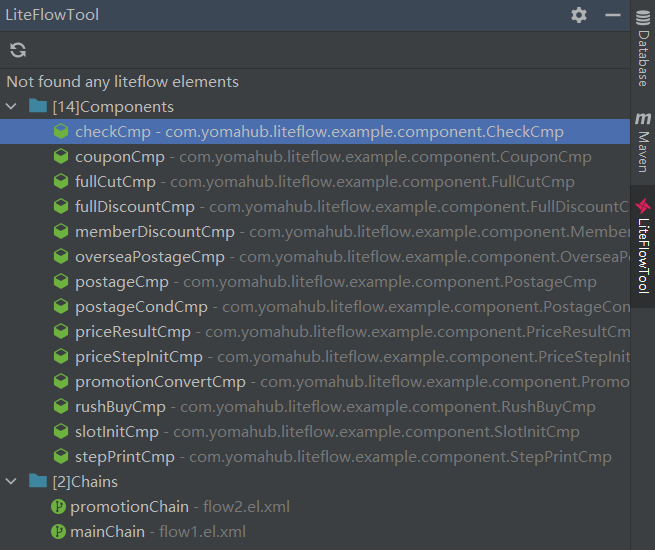

- 工具箱：插件右侧提供了一个工具箱，可以便捷地查看项目中所有的组件和流程链（Chain）。
规则表达式快速入门
LiteFlow的核心在于其规则表达式，它们被定义在规则文件中。掌握下面几种基本的编排模式，你就能应对大多数业务场景。
串行编排 (THEN)
依次执行组件a, b, c, d。
<chain name="chain1">
THEN(a, b, c, d);
</chain>
并行编排 (WHEN)
并行执行组件a, b, c。
<chain name="chain1">
WHEN(a, b, c);
</chain>
选择编排 (SWITCH)
实现类似switch的逻辑，根据组件a的返回结果，决定执行b, c, d中的哪一个。
<chain name="chain1">
SWITCH(a).to(b, c, d);
</chain>
条件编排 (IF/ELIF/ELSE)
实现if-elseif-else的条件分支逻辑。
<!-- if -->
<chain name="chain1">
IF(x, a);
</chain>
<!-- 三元运算符 if-else -->
<chain name="chain1">
IF(x, a, b);
</chain>
<!-- if-else (等价于上一句) -->
<chain name="chain1">
IF(x, a).ELSE(b);
</chain>
<!-- if-elseif-else -->
<chain name="chain1">
IF(x1, a).ELIF(x2, b).ELSE(c);
</chain>
使用子流程
对于复杂流程，可以定义子流程（子链），然后在主流程中引用，使结构更清晰。
<!-- 定义子流程 -->
<chain name="subChain">
THEN(C, D);
</chain>
<!-- 主流程中引用 -->
<chain name="mainChain">
THEN(
A, B,
subChain, <!-- 引用子流程 -->
E
);
</chain>
实战：订单价格计算引擎
了解了基本语法后，我们通过一个实际的订单价格计算案例，来看看LiteFlow如何落地。该案例模拟了电商中计算订单最终价格的完整流程，涉及参数检查、优惠转换、折扣计算、运费判断等十多个步骤。
1. 项目集成
在SpringBoot项目中，只需添加以下依赖：
<dependency>
<groupId>com.yomahub</groupId>
<artifactId>liteflow-spring-boot-starter</artifactId>
<version>2.8.5</version>
</dependency>
在 application.yml 中配置规则文件路径：
server:
port: 8580
liteflow:
#规则文件路径
rule-source: liteflow/*.el.xml
2. 案例结构与流程
我们将使用LiteFlow官方提供的示例项目 liteflow-example（项目地址见文末）。运行后访问 http://localhost:8580 即可体验。

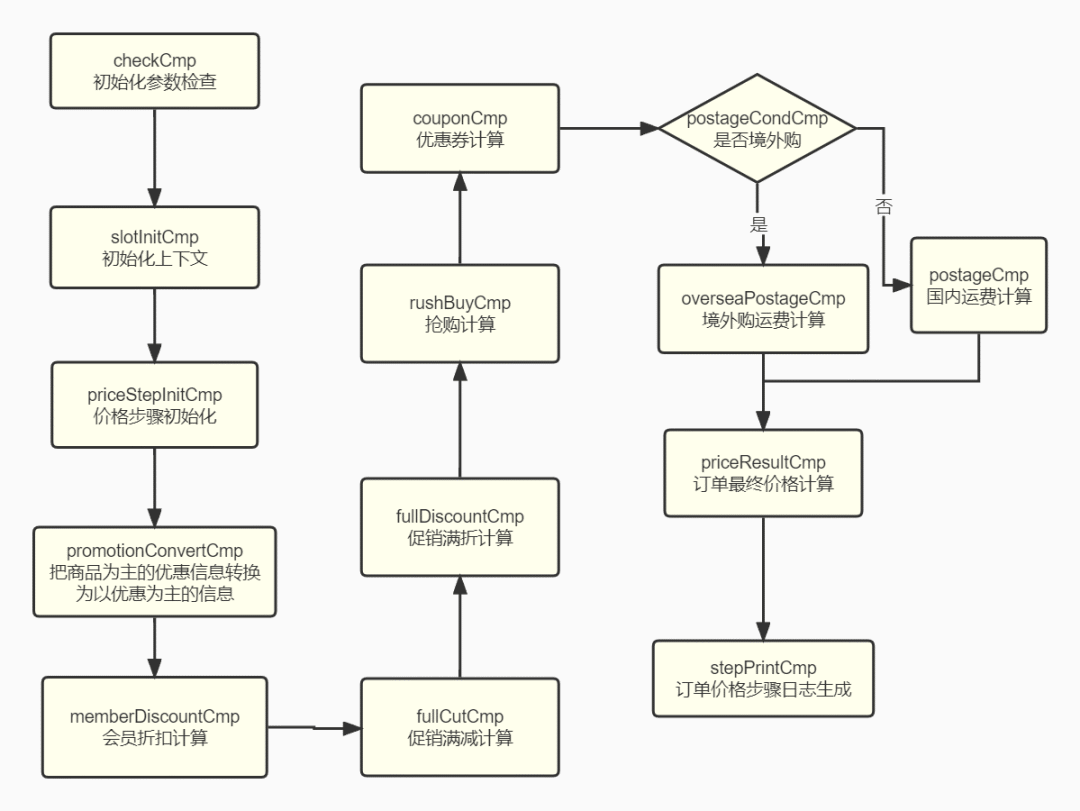

其核心业务流程如下图所示，清晰地展示了从订单数据输入到最终价格输出的完整组件化流程：
3. 定义业务组件
每个计算步骤都被抽象为一个独立的组件。例如，优惠券计算组件：
/**
* 优惠券抵扣计算组件
*/
@Component("couponCmp")
public class CouponCmp extends NodeComponent {
@Override
public void process() throws Exception {
PriceContext context = this.getContextBean(PriceContext.class);
// Mock优惠券面值
Long couponId = context.getCouponId();
BigDecimal couponPrice = new BigDecimal(15);
// 计算逻辑...
BigDecimal prePrice = context.getLastestPriceStep().getCurrPrice();
BigDecimal currPrice = prePrice.subtract(couponPrice);
// 将步骤结果存入上下文
context.addPriceStep(new PriceStepVO(PriceTypeEnum.COUPON_DISCOUNT,
couponId.toString(),
prePrice,
currPrice.subtract(prePrice),
currPrice,
PriceTypeEnum.COUPON_DISCOUNT.getName()));
}
@Override
public boolean isAccess() {
// 根据业务条件决定是否执行此组件：有优惠券ID时才执行
PriceContext context = this.getContextBean(PriceContext.class);
return context.getCouponId() != null;
}
}
对于需要条件判断的节点，如判断使用国内还是境外运费规则，需使用条件组件：
/**
* 运费条件组件
*/
@Component("postageCondCmp")
public class PostageCondCmp extends NodeSwitchComponent {
@Override
public String processSwitch() throws Exception {
PriceContext context = this.getContextBean(PriceContext.class);
boolean oversea = context.isOversea();
// 根据条件返回下一个要执行的组件ID
if(oversea){
return "overseaPostageCmp";
}else{
return "postageCmp";
}
}
}
4. 编排业务流程
定义好所有组件后，使用规则文件将它们优雅地串联起来。
首先是促销计算子流程 (promotionChain)：
<?xml version="1.0" encoding="UTF-8"?>
<flow>
<chain name="promotionChain">
THEN(fullCutCmp, fullDiscountCmp, rushBuyCmp);
</chain>
</flow>
然后是主流程 (mainChain)，它引用了子流程，并包含了条件分支：
<?xml version="1.0" encoding="UTF-8"?>
<flow>
<chain name="mainChain">
THEN(
checkCmp, slotInitCmp, priceStepInitCmp,
promotionConvertCmp, memberDiscountCmp,
promotionChain, couponCmp, <!-- 引用子流程 -->
SWITCH(postageCondCmp).to(postageCmp, overseaPostageCmp), <!-- 条件分支 -->
priceResultCmp, stepPrintCmp
);
</chain>
</flow>
5. 执行流程与上下文传递
在Controller中，注入 FlowExecutor 来执行定义好的流程链。
@Controller
public class PriceExampleController {
@Resource
private FlowExecutor flowExecutor;
@RequestMapping(value = "/submit", method = RequestMethod.POST)
@ResponseBody
public String submit(@Nullable @RequestBody String reqData) {
try {
PriceCalcReqVO req = JSON.parseObject(reqData, PriceCalcReqVO.class);
// 执行名为"mainChain"的流程，并传入请求参数和上下文类
LiteflowResponse response = flowExecutor.execute2Resp("mainChain", req, PriceContext.class);
return response.getContextBean(PriceContext.class).getPrintLog();
} catch (Throwable t) {
t.printStackTrace();
return "error";
}
}
}
组件间如何共享数据？ LiteFlow通过上下文（Context） 机制解决。所有组件都从同一个上下文对象（本例为 PriceContext）中获取输入数据和存储处理结果。例如，初始化组件将请求参数放入上下文：
@Component("slotInitCmp")
public class SlotInitCmp extends NodeComponent {
@Override
public void process() throws Exception {
PriceCalcReqVO req = this.getRequestData(); // 获取请求数据
PriceContext context = this.getContextBean(PriceContext.class);
context.setOrderNo(req.getOrderNo());
context.setOversea(req.isOversea());
// ... 设置其他参数
}
}
总结
通过上述案例可以看出，LiteFlow 将一个复杂的、多步骤且带有分支的订单价格计算逻辑，清晰地分解为多个独立的组件，并通过声明式的规则文件进行编排。这种方式带来的好处非常明显：
- 代码可读性高：业务流程图几乎可以直接翻译为规则文件，逻辑一目了然。
- 维护成本低：组件职责单一，修改或替换某个步骤不影响其他部分。
- 灵活性好：通过修改规则文件即可调整业务流程，无需改动代码，且支持热更新。
- 复用性强：定义好的组件可以在不同的流程链中复用。
对于需要处理复杂业务逻辑、追求代码整洁和可维护性的 Java 及 SpringBoot 项目来说，LiteFlow是一个非常值得尝试的轻量级解决方案。它学习曲线平缓，却能显著提升后端业务代码的组织能力。
项目地址
LiteFlow 开源项目地址：https://gitee.com/dromara/liteFlow
本文演示案例地址：https://gitee.com/bryan31/liteflow-example
