RL78单片机选项字节与Security ID配置详解：IAR、CS+、e²studio三大IDE实战指南

大部分单片机都具备选项字节（Option Byte）功能，它是保障芯片安全、配置关键硬件工作模式（如看门狗、低电压检测、复位引脚等）的重要环节。在RL78单片机项目开发中，正确设置Option Byte（选项字节）和Security ID（安全ID）是不可或缺的一步。

不同开发环境下的设置方法各异。本文将详细讲解如何在主流的IAR Embedded Workbench、CS+ for CC和e²studio中，完成这两项核心配置。

基础概念：它们是什么？

Option Byte（选项字节）

选项字节用于配置MCU的硬件工作模式，其设定必须在程序运行前生效，对系统稳定与安全至关重要。主要配置项包括：

• 看门狗定时器的启动模式和周期
• 低电压检测的模式和阈值
• 内部高速振荡器的频率
• 复位引脚功能（作为复位引脚或通用I/O）
• 片上调试操作的控制
• 读取Security ID的权限控制

Security ID（安全ID）

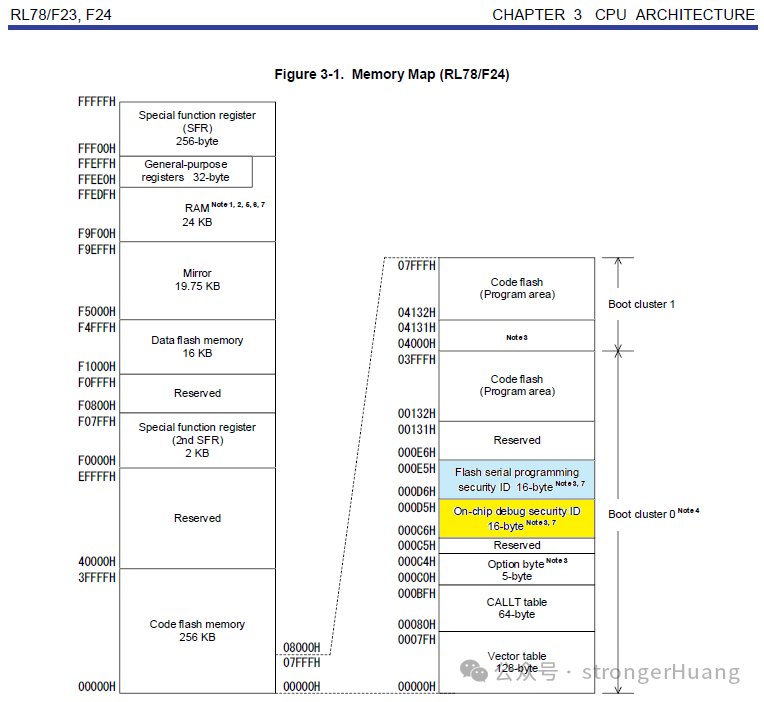

安全ID是存储在Flash特定区域的16字节密码，包含“片上调试Security ID”和“Flash串行编程Security ID”两组。

其主要功能是防止未经授权的调试和编程操作，从而保护知识产权。一旦启用安全功能，任何通过调试接口（片上调试或串行编程）访问芯片的操作，都必须先验证此ID密码，否则无法连接，这构成了嵌入式系统安全的底层基础。

实战配置：三大IDE设置详解

以下操作均以瑞萨RL78F2x系列为例，具体选项名称可能因型号略有差异，请务必参考对应型号的硬件手册。

方法一：在CS+ for CC中设置

CS+提供了直观的图形化工具来管理这些配置，其流程类似于在CI/CD管道中定义构建参数，清晰且直接。

步骤1：打开项目 在“Project Tree”中，找到并双击“CC-RL（Build Tool）”。

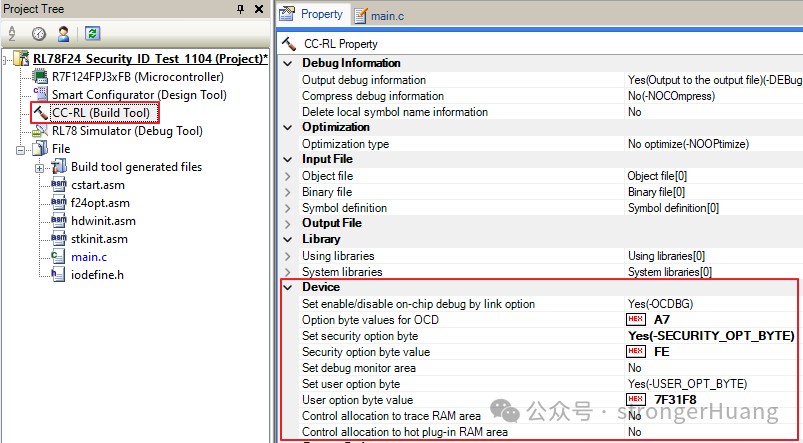

步骤2：配置Option Byte 在打开的设置窗口中，导航至 Link Options -> Device，进行如下配置：

• User option byte value：用于配置用户选项字节（地址：000C0H/040C0H ~ 000C2H/040C2H），数值按低位在前格式存储。具体值请参考硬件手册“31.2 Format of User Option Byte”章节。
• Option byte values for OCD：用于配置片上调试选项字节（000C3H/040C3H）。请参考硬件手册“31.3 Format of On-chip Debug Option Byte”章节。
• Set debug monitor area：用于配置安全选项字节（000C4H/040C4H）。请参考硬件手册“31.4 Format of Security Option Byte”章节。

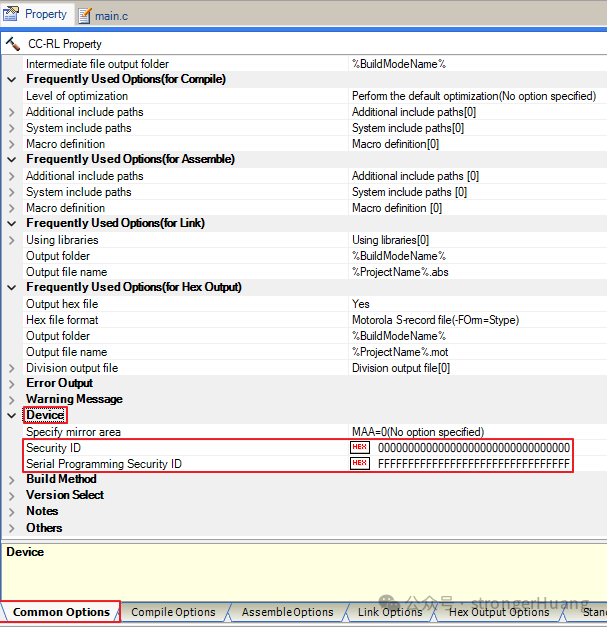

步骤3：设置Security ID 在同一个设置窗口中，切换至 Common Options -> Device：

• Security ID：用于配置片上调试Security ID。具体内容请参考硬件手册“33.3 On-chip Debug Security ID”章节。
• Serial Programming Security ID：用于配置Flash串行编程Security ID。详情请参考硬件手册“32.4 Flash Serial Programming Security ID”章节。

请注意：务必妥善保管设置的Security ID。

步骤4：编译和下载 完成配置后编译项目，CS+会自动将这些设置与程序代码链接，并在编程时一并烧录到芯片中。

方法二：在e²studio中设置

e²studio基于Eclipse，其配置方式同样直观。

步骤1：打开项目属性 在“Project Explorer”中右键点击项目名，选择“Properties”，然后依次导航至：C/C++ Build -> Settings -> Tool Settings -> Linker -> Device。

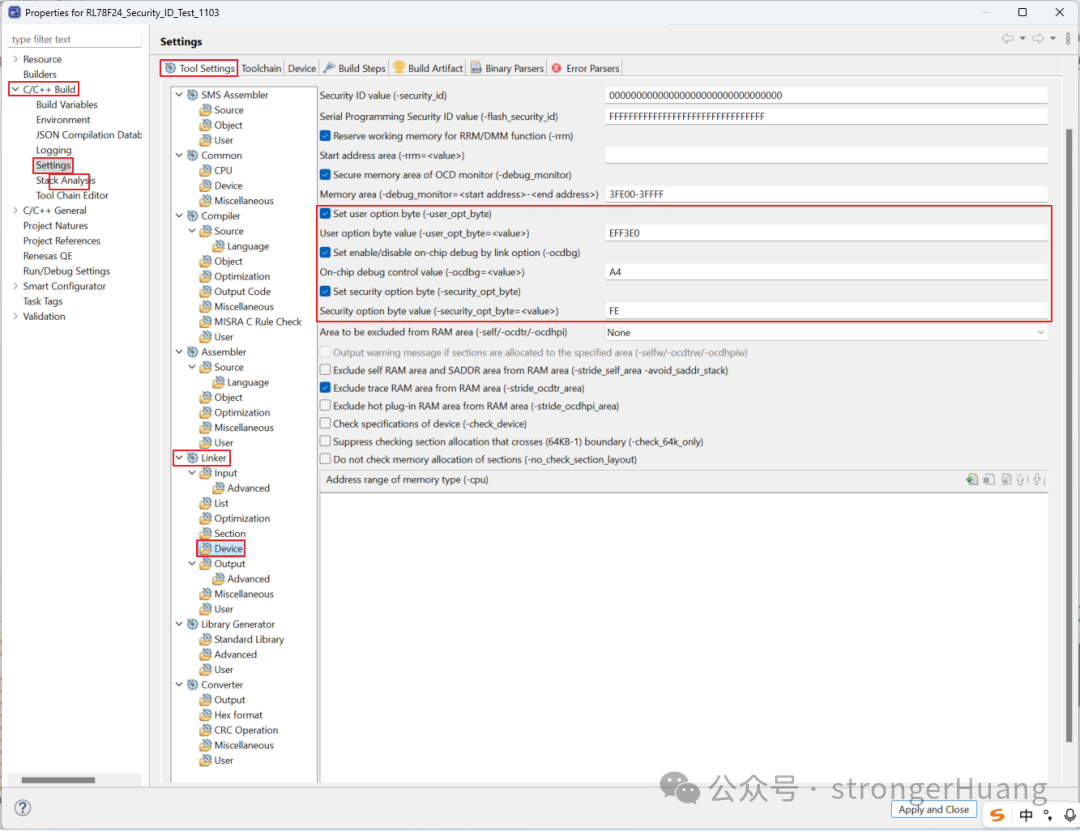

步骤2：配置Option Byte 在Device设置页面中：

• 勾选 “Set user option byte (-user_opt_byte)”，并在“User option byte value”中填入对应值。该值对应地址000C0H/040C0H~000C2H/040C2H，请参考硬件手册“31.2 Format of User Option Byte”章节。
• 勾选 “Set enable /disable on-chip debug by link option (-ocdbg)”，并在“On-chip debug control value”中填入对应值。该值对应地址000C3H/040C3H，请参考硬件手册“31.3 Format of On-chip Debug Option Byte”章节。
• 勾选 “Set security option byte (-security_opt_byte)”，并在“Security option byte value”中填入对应值。该值对应地址000C4H/040C4H，请参考硬件手册“31.4 Format of Security Option Byte”章节。

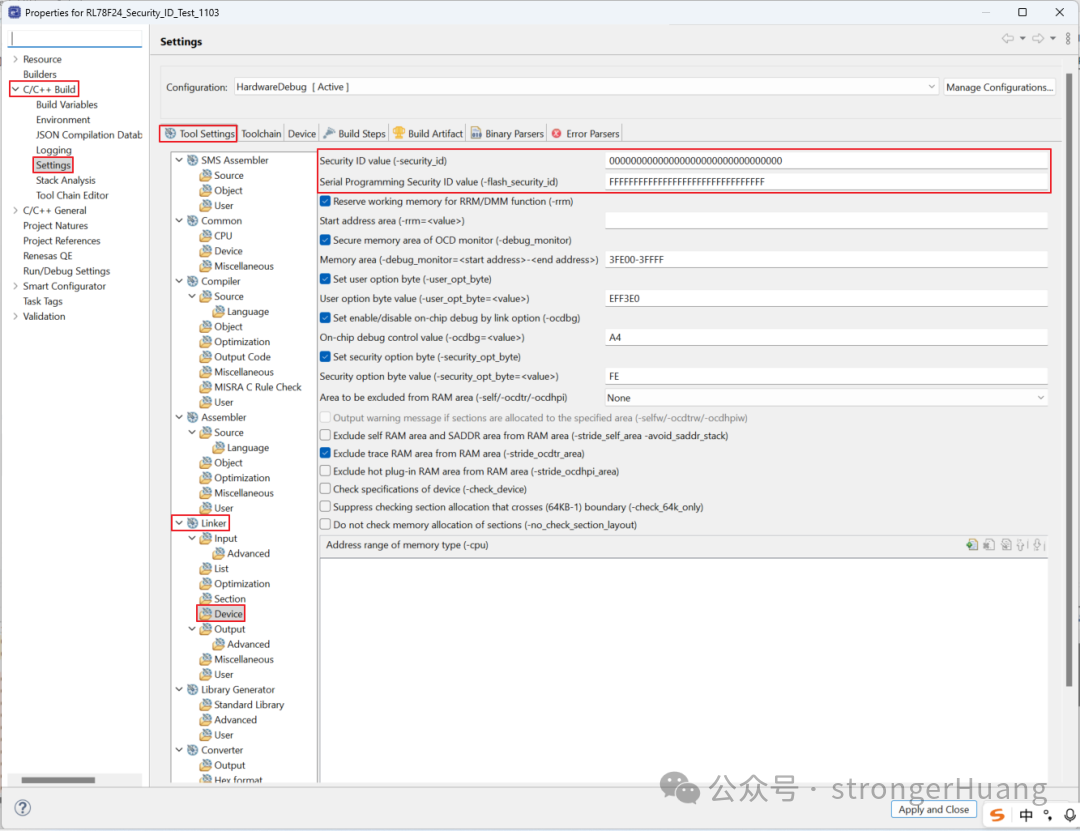

步骤3：设置Security ID 在同一个“Properties”窗口的Device设置页面下方：

• “Security ID value (-security_id)”：用于配置片上调试Security ID。请参考硬件手册“33.3 On-chip Debug Security ID”章节。
• “Serial Programming Security ID”：用于配置Flash串行编程Security ID。请参考硬件手册“32.4 Flash Serial Programming Security ID”章节。

输入Security ID后，请务必妥善保管。

步骤4：生成代码 配置完成后，点击工具栏的 “Generate Code” 按钮。e²studio会自动生成包含这些设置的代码文件，后续编译和编程时配置即生效。

方法三：在IAR Embedded Workbench中设置

IAR通常通过在链接器配置文件和C源文件中使用特定指令（如 #pragma 和 __root const）来定义这些设置。

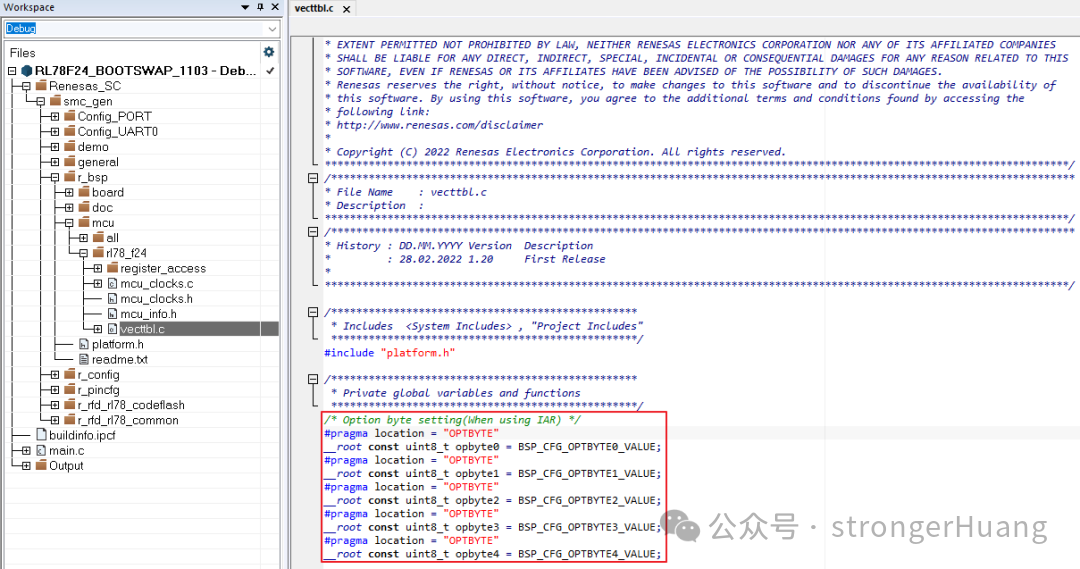

步骤1：配置Option Byte 推荐在项目的链接器配置文件中定义。通常，在类似 Renesas_SC\smc_gen\r_bsp\mcu\rl78_f24\vecttbl.c 的文件中，通过 __root const 关键字在固定地址定义选项字节数组。 在下述示例代码中，“optbyte0” ~ “optbyte4” 分别对应 User Option Byte、On-chip Debug Option Byte 和 Security Option Byte。

步骤2：设置Security ID 设置方法与Option Byte类似，Security ID也有固定的存储地址。

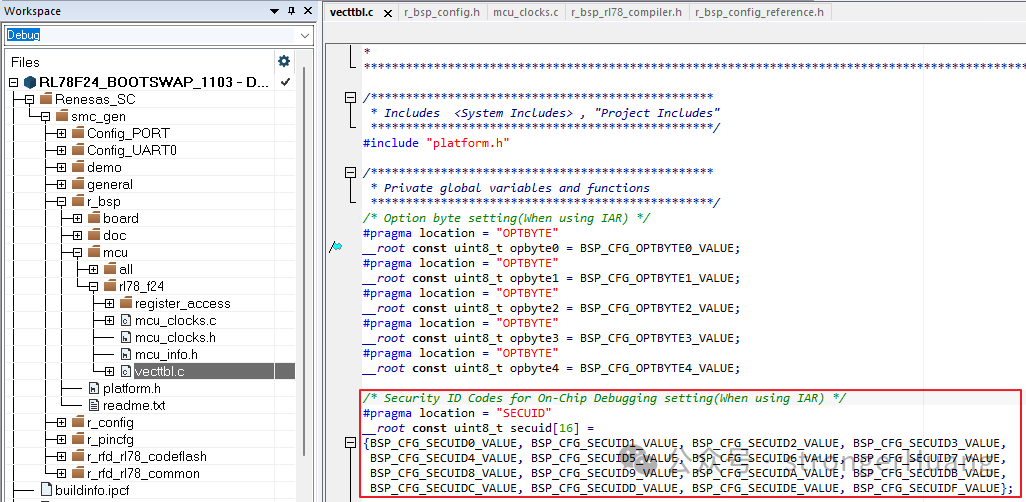

1. 片上调试Security ID通常已在 vecttbl.c 文件中预设。
2. 如需配置Flash串行编程Security ID，可在 vecttbl.c 文件结尾空白处添加如下代码：

   /* Security ID Codes for Flash Serial Programming setting(When using IAR) */
   #pragma location = "SP_SECUID"
   __root const uint8_t sp_secuid[16] =
   {0xEE, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF };

   编译后，这些数据会被正确分配到Flash的指定位置。

重要提醒与避坑指南

• 地址必须绝对准确：在IAR中手动定义时，Security ID和Option Byte的存储地址务必与硬件手册（如R01UH0944E，R01UH1061E）完全一致，任何偏差都可能导致配置失效或芯片异常。
• 备份安全ID：一旦设置并启用了Security ID，如果遗忘密码，芯片将被永久“锁死”，无法再次编程或调试。请务必在安全处记录密码。
• 先仿真后烧录：建议先在仿真环境下测试Option Byte的设置效果，确认看门狗、复位等行为符合预期后，再烧录至实际芯片，避免错误配置导致硬件无法正常工作。

掌握Security ID和Option Byte的配置是RL78开发者的必备技能。希望本文能帮助你在不同的开发环境中高效、准确地完成这些关键设置，保障项目顺利推进。
