Envoy Gateway TCP与UDP路由配置详解：从概念到K8s实战

在 Kubernetes 的日常运维中，我们习惯了使用 Ingress 来处理 HTTP/HTTPS 七层流量。但当面临需要暴露数据库、游戏服务或 DNS 等四层协议时，传统的 Ingress 就有些力不从心了。Envoy Gateway 凭借其基于 Kubernetes Gateway API 的原生设计和强大的 Envoy 代理内核，为解决 TCP/UDP 流量路由提供了优雅的方案。本文将手把手带你完成 Envoy Gateway 中 TCP 和 UDP 路由的配置。

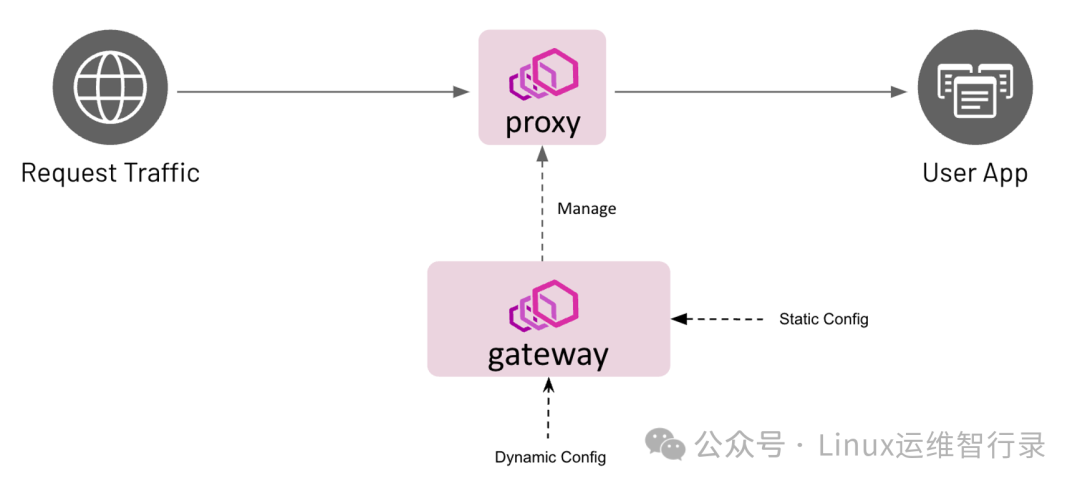

上图清晰地展示了 Envoy Gateway 的核心架构：外部请求流量经由网关（Gateway）管理的代理（Proxy）节点，最终被路由到后端用户应用（User App）。网关则通过静态或动态配置进行管理。

核心概念：TCPRoute 与 UDPRoute

在遵循 Gateway API 标准的 Envoy Gateway 架构中，不同类型的流量由不同的路由资源处理：

• HTTPRoute：用于处理 HTTP/HTTPS 流量。
• TCPRoute：用于处理面向连接的、基于流的 TCP 流量，常见于 MySQL、PostgreSQL、Redis、SSH 等服务。
• UDPRoute：用于处理无连接的、基于数据报的 UDP 流量，常见于 DNS、游戏服务器、QUIC 等场景。

无论是 TCPRoute 还是 UDPRoute，都需要绑定到一个监听了对应协议（TCP 或 UDP）的 Gateway 资源上，才能生效。

实战：配置 TCP 路由

假设我们已经有一个基础的 HTTP Gateway 环境，现在需要为其增加 TCP 路由能力，将 2084 端口的 TCP 流量路由到后端的 simple Service。

1. 为现有 Gateway 添加 TCP 监听器

首先，我们通过 kubectl patch 命令，在已有的 Gateway 资源 simple-gw 上新增一个 TCP 类型的监听器。

$ kubectl patch gateway simple-gw --type=json --patch '[
  {
    "op": "add",
    "path": "/spec/listeners/-",
    "value": {
      "name": "tcp-2084",
      "port": 2084,
      "protocol": "TCP"
    }
  }
]'
gateway.gateway.networking.k8s.io/simple-gw patched

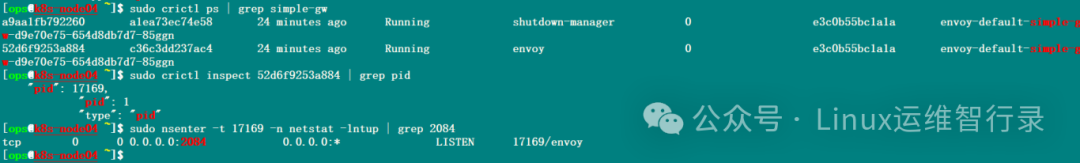

2. 验证 Gateway 与 Envoy 监听状态

应用补丁后，需要确认 Envoy 代理 Pod 是否已成功监听 2084 端口。

$ sudo crictl ps | grep simple-gw
a9aa1fb792260       a1ea73ec74e58       24 minutes ago      Running             shutdown-manager           0                   e3c0b55bc1a1a       envoy-default-simple-gw-d9e70e75-654d8db7d7-85ggn
52d6f9253a884       c36c3dd237ac4       24 minutes ago      Running             envoy                      0                   e3c0b55bc1a1a       envoy-default-simple-gw-d9e70e75-654d8db7d7-85ggn

$ sudo crictl inspect 52d6f9253a884 | grep pid
        "pid": 17169,
        "pid": 1
        "type": "pid"

$ sudo nsenter -t 17169 -n netstat -lntup | grep 2084
tcp        0      0 0.0.0.0:2084            0.0.0.0:*               LISTEN      17169/envoy

输出显示 envoy 进程（PID 17169）已在 0.0.0.0:2084 端口上启动 TCP 监听，配置生效。

3. 创建 TCPRoute 资源

接下来，创建 TCPRoute 资源，明确指定流量规则：将所有进入 simple-gw 网关 tcp-2084 监听器的 TCP 流量，转发到 default 命名空间下 simple Service 的 80 端口。

$ cat <<EOF | kubectl apply -f -
apiVersion: gateway.networking.k8s.io/v1alpha2
kind: TCPRoute
metadata:
  name: tcp-simple
spec:
  # 绑定到指定的 Gateway
  parentRefs:
  - name: simple-gw
    sectionName: tcp-2084 # 对应 gateway 中 listeners 的名称。若不指定，则应用于该 Gateway 的所有 listeners。
  rules:
  - backendRefs:
    # 默认引用 Service 资源
    - name: simple
      port: 80
EOF

4. 查看服务暴露的 NodePort

Envoy Gateway 会为 Gateway 的每个监听器创建一个对应的 Service。我们需要找到 TCP 2084 端口映射到集群节点的哪个 NodePort。

$ kubectl -n envoy-gateway-system get svc -l gateway.envoyproxy.io/owning-gateway-name=simple-gw  -ojsonpath='{.items[].spec.ports}' | jq .
[
  {
    "name": "http-80",
    "nodePort": 30874,
    "port": 80,
    "protocol": "TCP",
    "targetPort": 10080
  },
  {
    "name": "tcp-2084",
    "nodePort": 31486,
    "port": 2084,
    "protocol": "TCP",
    "targetPort": 2084
  }
]

提示：若你的环境不是公有云且未安装类似 MetalLB 的负载均衡器，则需要通过上述查询到的 nodePort（本例为 31486）在集群节点 IP 上进行访问。

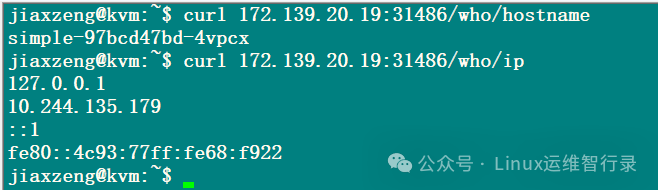

5. 验证 TCP 路由功能

最后，我们通过访问节点的 NodePort 来验证 TCP 流量是否被正确路由到后端应用。假设后端应用有一个返回主机名的接口。

$ curl 172.139.20.19:31486/who/hostname
simple-97bcd47bd-4vpcx

请求成功并返回了后端 Pod 的主机名，证明 TCP 路由配置完全生效。

实战：配置 UDP 路由

UDP 路由的配置逻辑与 TCP 类似。这里我们以将 Kubernetes 内部的 CoreDNS 服务通过 UDP 协议暴露到集群外为例。为了隔离，我们将在 kube-system 命名空间下创建独立的 Gateway。

1. 在 kube-system 命名空间创建 UDP Gateway

首先，在 kube-system 命名空间下创建一个监听 5300 端口的 UDP 协议 Gateway。

cat <<'EOF' | kubectl apply -f -
---
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: simple-gw
  namespace: kube-system
spec:
  # Gateway 关联已创建的 GatewayClass
  gatewayClassName: envoy-proxy-gwc
  # 配置 Envoy 监听 UDP 端口
  listeners:
  - name: udp-5300
    protocol: UDP
    port: 5300
EOF

2. 创建 UDPRoute 资源

接着，创建 UDPRoute 资源，将到达该网关 5300 端口的 UDP 流量（DNS 查询）路由到 kube-system 命名空间下的 kube-dns Service（CoreDNS）的 53 端口。

cat <<EOF | kubectl apply -f -
apiVersion: gateway.networking.k8s.io/v1alpha2
kind: UDPRoute
metadata:
  name: udp-coredns
  namespace: kube-system
spec:
  parentRefs:
  - name: simple-gw
    sectionName: udp-5300
  rules:
  - backendRefs:
    - name: kube-dns
      namespace: kube-system
      port: 53
EOF

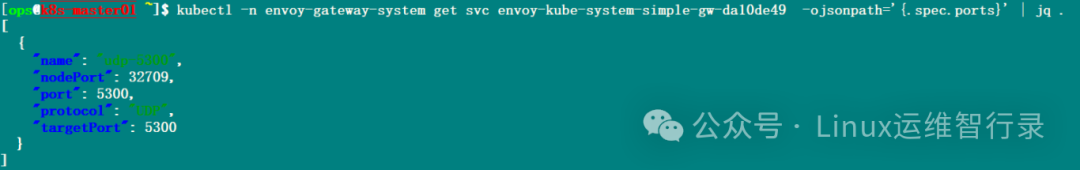

3. 查看暴露的 UDP NodePort

同样，查询 Envoy Gateway 为这个 UDP 监听器创建的 Service，获取其 NodePort。

$ kubectl -n envoy-gateway-system get svc envoy-kube-system-simple-gw-da10de49  -ojsonpath='{.spec.ports}' | jq .
[
  {
    "name": "udp-5300",
    "nodePort": 32709,
    "port": 5300,
    "protocol": "UDP",
    "targetPort": 5300
  }
]

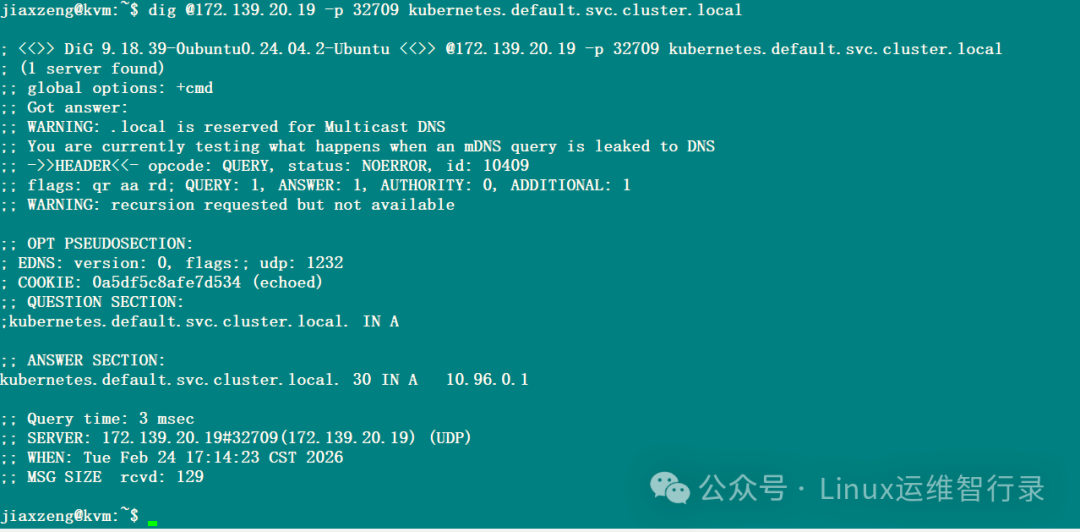

4. 验证 UDP 路由功能

使用 dig 命令，指定 DNS 查询发送到集群节点的 NodePort（32709），查询一个内部 Kubernetes 服务域名，验证 UDP 路由是否正常工作。

$ dig @172.139.20.19 -p 32709 kubernetes.default.svc.cluster.local

; <<>> DiG 9.18.39-0ubuntu0.24.04.2-Ubuntu <<>> @172.139.20.19 -p 32709 kubernetes.default.svc.cluster.local
; (1 server found)
;; global options: +cmd
;; Got answer:
;; WARNING: .local is reserved for Multicast DNS
;; You are currently testing what happens when an mDNS query is leaked to DNS
;; ->HEADER<<- opcode: QUERY, status: NOERROR, id: 10409
;; flags: qr aa rd; QUERY: 1, ANSWER: 1, AUTHORITY: 0, ADDITIONAL: 1
;; WARNING: recursion requested but not available

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 1232
; COOKIE: 0a5df5c8afe7d534 (echoed)
;; QUESTION SECTION:
;kubernetes.default.svc.cluster.local. IN A

;; ANSWER SECTION:
kubernetes.default.svc.cluster.local. 30 IN A   10.96.0.1

;; Query time: 3 msec
;; SERVER: 172.139.20.19#32709(172.139.20.19) (UDP)
;; WHEN: Tue Feb 24 17:14:23 CST 2026
;; MSG SIZE  rcvd: 129

查询成功返回了 kubernetes.default.svc.cluster.local 的内部集群 IP 10.96.0.1，证明 UDP 路由配置正确，外部客户端可以通过 Envoy Gateway 访问集群内的 DNS 服务。

结语

通过以上实战步骤，我们可以看到 Envoy Gateway 通过标准的 Kubernetes Gateway API 资源（TCPRoute/UDPRoute）来管理四层流量，配置清晰且与 Kubernetes 生态无缝集成。对于运维和开发人员而言，掌握这套方法意味着能够统一管理集群的南北向流量，无论是 HTTP 微服务、TCP/IP 数据库还是 UDP 游戏服务，都能纳入同一套优雅的控制平面之下，极大地简化了网络配置与 运维 的复杂度。
