可观测性进阶：基于SLS EntityStore的图查询实践指南

发表于昨天 00:15 | 查看: 5| 回复: 0

在现代云原生架构中，系统组件间的连接关系错综复杂。传统的监控工具擅长处理孤立的指标，却难以揭示服务、容器、基础设施之间的依赖网络。本文将深入探讨如何利用阿里云SLS的EntityStore，通过图查询技术，将可观测数据的分析维度从“点”提升到“关系网络”，实现更高效的故障排查与架构洞察。

从“孤立的实体”到“连接的网络”

我们习惯于将系统中的每个组件——服务、容器、中间件、基础设施——视为独立的“实体”进行监控。然而，这种方式存在一个根本性盲点：它忽略了系统最本质的特征——连接（Connection）。任何一个实体都不是孤立存在的，它们通过调用、依赖、包含等关系，构成了一张复杂巨大、动态变化的“关系图谱”。

传统的监控和查询工具，其核心是处理二维的、表格化的数据。它们擅长回答关于“个体”的问题，但在回答关于“关系”的问题时却显得力不从心。例如，“这个服务的故障会影响哪些下游业务？”或“要访问到核心数据库，需要经过哪些中间服务？”面对这类问题，传统工具往往需要复杂的JOIN操作、多步查询，甚至需要工程师结合线下架构图进行“人脑拼凑”。

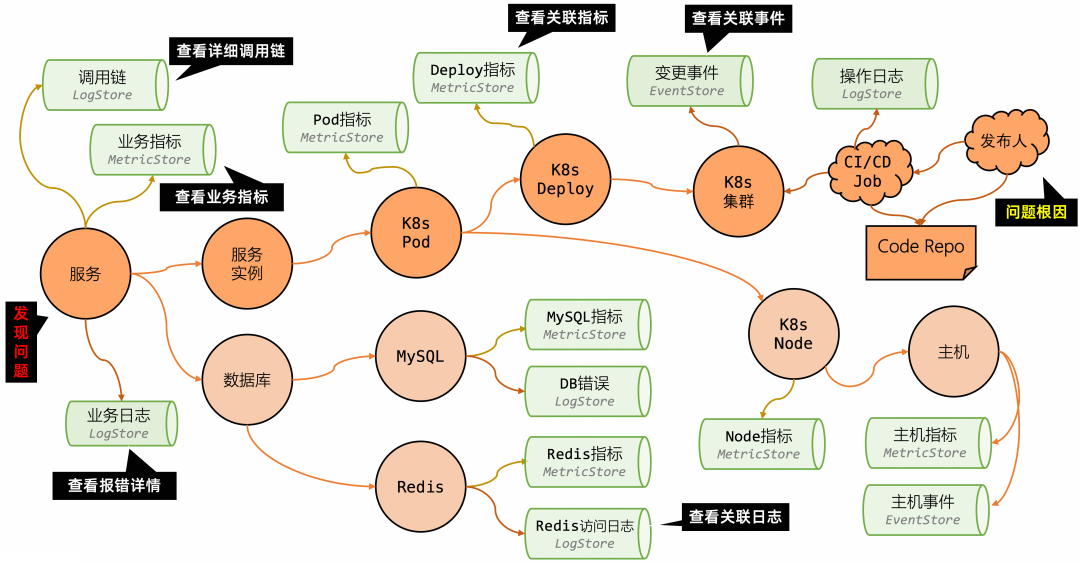

从孤立实体到关系网络

解决思路：融合图查询

面对这一挑战，我们的解决思路是：将“图”（Graph）作为可观测数据模型的重要组成。我们认为，系统的真实形态本就是一张图，那么对它的查询和分析，也应该使用最符合其本质的方式——图查询。

为了实现这一点，我们在SLS的UModel体系核心构建了EntityStore。它采用了创新的双存储架构，同时维护了__entity__日志库（存储实体的详细属性）和__topo__日志库（存储实体间的拓扑关系）。这相当于为整个可观测系统建立了一个实时更新的、可查询的数字孪生图谱。

基于这个图谱，我们提供了从易到难、层层递进的三种图查询能力：

graph-match：为最常见的路径查询场景设计，语法直观，让用户能像描述一句话一样来快速查找特定链路。
graph-call：封装了最高频的图算法（如邻居查找），通过函数式接口提供，用户只需关心意图而无需关心实现细节。
Cypher：引入业界标准的图查询语言，提供最完整、最强大的图查询能力，是处理复杂图问题的终极武器。

这一整套解决方案，旨在将强大的图分析能力，以一种低门槛、工程化的方式，提供给每一位运维和开发工程师。

核心价值：解锁系统洞察的新维度

引入图查询能力，不仅仅是增加了一种新的查询语法，更是为系统洞察解锁了一个全新的维度：

全局化的故障影响分析（爆炸半径分析）：当故障发生时，可以通过一次查询，快速确定该故障点向下游辐射的所有可能路径和受影响的业务范围。
端到端的根因溯源：与影响分析相反，当某个底层服务出现问题时，可以向上游回溯，快速定位触发异常的业务或变更。
架构健康度与合规性审计：可以通过图查询来验证线上系统的实际架构是否与设计相符，例如查询是否存在“跨网络域的非法调用”。
安全与权限链路分析：在安全审计中，可以追踪从用户到具体资源的完整访问路径，确保每一层权限授予都符合安全规范。

总而言之，图查询能力将我们对系统的认知从“点的集合”提升到了“结构化的网络”，使得我们能够基于系统组件之间的真实关系进行提问和分析，从而获得前所未有的深度洞察力。

图查询相关概念

在EntityStore的体系中，数据被抽象为知识图谱。

UModel (知识图谱)
├── EntitySet: apm.service (类型定义)
│   ├── Entity: user-service (实例1)
│   ├── Entity: payment-service (实例2)
│   └── Entity: order-service (实例3)
├── EntitySet: k8s.pod (类型定义)
│   ├── Entity: web-pod-123 (实例1)
│   └── Entity: api-pod-456 (实例2)
└── EntitySetLink: service_runs_on_pod (关系定义)
    ├── Relation: user-service -> web-pod-123
    └── Relation: payment-service -> api-pod-456

EntityStore 借助于 SLS LogStore 资源实现数据写入、消费等功能。在创建 EntityStore 时，会同步创建以下 LogStore 资产：

${workspace}__entity：用于写入实体数据
${workspace}__topo：用于写入关系数据

本文介绍的图查询用法，是针对写入${workspace}__topo的关系数据的查询，支持多跳关系路径分析、实体邻接关系分析、自定义拓扑模式识别等能力。

注意：本文介绍的图查询用法，系可观测 2.0 高阶 PaaS API 的底层查询，适合高度定制化自由查询模式的资深用户。若仅需简单的关联查找、查询信息等能力，推荐使用高阶 PaaS API，接口更友好。

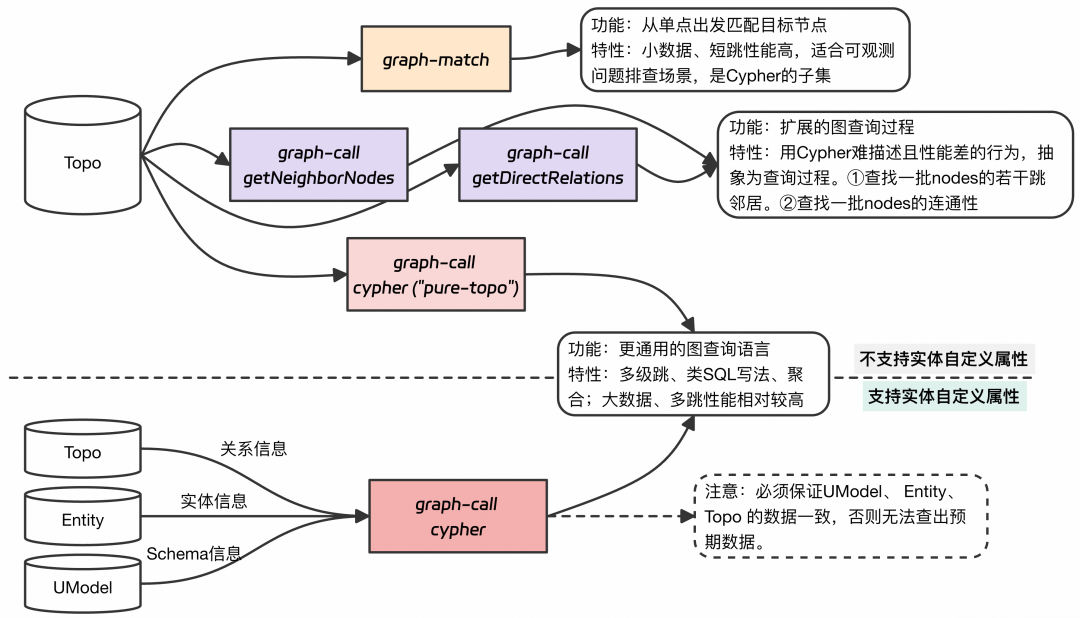

图查询概念总览

图查询基础概念

在深入使用图查询之前，理解其基础概念至关重要。图查询的核心思想是将数据抽象为图（Graph）结构：实体是节点（Node），关系是边（Edge）。每个节点都有标签（Label）和属性（Properties），每条边也有类型（Type）和属性。

节点和边的描述语法

在图查询中，使用特定的语法来描述节点和边：

节点：使用小括号 () 表示
边：使用中括号 [] 表示
描述格式：<变量名>:<标签> {属性键值对}

基础语法示例：

// 任意节点
()
// 具有特定标签的节点 (graph-match写法)
(:"apm@apm.service")
// 具有特定标签的节点 (cypher写法)
(:`apm@apm.service`)
// 具有标签和属性的节点
(:"apm@apm.service" { __entity_type__: 'apm.service' })
// 命名变量的节点
(s:"apm@apm.service" { __entity_id__: '123456' })
// 任意边
[]
// 命名边
[edge]
// 具有类型的边
[e:calls { __type__: "calls" }]

语法差异说明：

graph-match：在 SPL 上下文中，特殊字符需要双引号包裹。
Cypher：作为独立语法，标签使用反引号包裹。

// graph-match语法
.topo | graph-match (s:"apm@apm.service" {__entity_id__: '123'})-[e]-(d)
        project s, e, d

// Cypher语法（``apm@apm.service`` 反引号字符串格式，使用两个反引号包裹）
.topo | graph-call cypher(`
    MATCH (s:``apm@apm.service`` {__entity_id__: '35af918180394ff853be6c9b458704ea'})-[e]-(d)
    RETURN s, e, d
`)

路径语法与方向

图查询路径使用 ASCII 字符描述关系方向：

(A)-[e]->(B)：从 A 到 B 的有向边。
(A)<-[e]-(B)：从 B 到 A 的有向边。
(A)-[e]-(B)：无向边（不限制方向）。

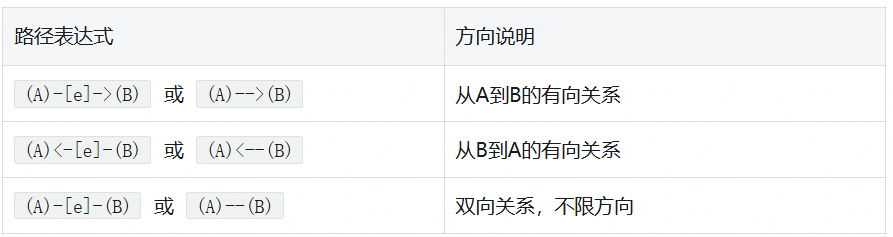

路径方向示意图

返回值结构

在 EntityStore 的体系中，节点的标签格式为domain@entity_type，例如apm@apm.service表示域为 apm、实体类型为 apm.service 的节点。节点的属性包括了系统内置的属性以及用户在写入时自定义的属性。边的类型用字符串表示，比如calls、runs_on、contains等。

节点 JSON 格式示例：

{
  "id": "apm@apm.service:347150ad7eaee43d2bd25d113f567569",
  "label": "apm@apm.service",
  "properties": {
    "__domain__": "apm",
    "__entity_type__": "apm.service",
    "__entity_id__": "347150ad7eaee43d2bd25d113f567569",
    "__label__": "apm@apm.service"
  }
}

边 JSON 格式示例：

{
  "startNodeId": "apm@apm.service:347150ad7eaee43d2bd25d113f567569",
  "endNodeId": "apm@apm.service.host:34f627359470c9d36da593708e9f2db7",
  "type": "contains",
  "properties": {
    "__type__": "contains"
  }
}

图查询的本质是模式匹配：用户描述一个图模式（Pattern），系统在图中查找所有符合该模式的子图。

graph-match：直观的路径查询

graph-match 是图查询中最直观、最容易上手的功能。它的设计哲学是让用户能够用接近自然语言的方式描述查询意图。graph-match 的核心特点是必须从已知的起始点开始查询，这确保了查询性能。

实际应用案例：

全链路路径查询 查找从特定操作开始的完整调用链路：

.topo |  graph-match (s:"apm@apm.operation" {__entity_id__: '925f76b2a7943e910187fd5961125288'})
              <-[e1]-(v1)-[e2:calls]->(v2)-[e3]->(v3)
 project s,
        "e1.__type__",
        "v1.__label__",
        "e2.__type__",
        "v2.__label__",
        "e3.__type__",
        "v3.__label__",
        v3

邻居节点统计 统计特定服务的邻居分布情况：

.topo |  graph-match (s:"apm@apm.service" {__entity_id__: '0e73700c768a8e662165a8d4d46cd286'})
              -[e]-(d)
 project eType="e.__type__", dLabel="d.__label__"
| stats cnt=count(1) by dLabel, eType
| sort cnt desc
| limit 20

Pod 到 Node 的关系链 追踪 Pod 的完整部署链：

.topo |  graph-match (pod:"k8s@k8s.pod" {__entity_id__: '347150ad7eaee43d2bd25d113f567569'})
              <-[r1:contains]-(node:"k8s@k8s.node")
              <-[r2:contains]-(cluster:"k8s@k8s.cluster")
 project
    pod,
    node,
    cluster,
    "r1.__type__",
    "r2.__type__"

graph-match 限制：

必须指定明确的起始点（标签 + entity_id）。
路径模式相对固定，不支持像 Cypher 那样的灵活模式匹配和属性过滤。
中间节点只能通过标签过滤，无法使用自定义属性进行条件判断。

graph-call：函数式图操作

graph-call 提供了一套函数式的图查询接口，封装了常见的图操作模式，让用户能够更高效地执行特定类型的查询。

getNeighborNodes 是最常用的函数，用于获取指定节点的邻居节点。其签名为 getNeighborNodes(type, depth, nodeList)：

type: 控制遍历类型 (sequence-有向序列, sequence_in-指向起始节点, sequence_out-从起始节点出发, full-全方向)。
depth: 控制遍历深度（建议 3-5 层）。
nodeList: 起始节点列表。

getDirectRelations 函数用于批量查询节点之间的直接关系，只返回直接相连的关系。

实际应用案例：

获取服务的完整邻居关系

.topo | graph-call getNeighborNodes(
  'full', 2,  [(:"apm@apm.service" {__entity_id__: '0e73700c768a8e662165a8d4d46cd286'})])
| stats cnt=count(1) by relationType
| sort cnt desc

故障上游影响分析 查找可能影响目标服务的上游服务，为运维工程师提供决策支持：

.topo | graph-call getNeighborNodes(
  'sequence_in', 3,  [(:"apm@apm.service" {__entity_id__: '0e73700c768a8e662165a8d4d46cd286'})])
| where relationType in ('calls', 'depends_on')
| extend impact_level = CASE
    WHEN srcPosition = '-1' THEN 'direct'
    WHEN srcPosition = '-2' THEN 'secondary'
    ELSE 'indirect' END
| extend parsed_service_id = json_extract_scalar(srcNode, '$.id')
| project
    upstream_service = parsed_service_id,
    impact_level,
    relation_type = relationType
| stats cnt=count(1) by impact_level, relation_type

批量查询节点间的直接关系

.topo | graph-call getDirectRelations(
  [
    (:"app@app.service" {__entity_id__: '347150ad7eaee43d2bd25d113f567569'}),
    (:"app@app.operation" {__entity_id__: '73ef19770998ff5d4c1bfd042bc00a0f'})
  ])

Cypher：强大的声明式查询语言

Cypher 是图数据库领域的标准查询语言，提供了最强大和灵活的图查询能力。其语法遵循三段式结构：MATCH（描述图模式）、WHERE（添加筛选条件）、RETURN（指定返回内容）。

基础查询示例：

单节点查询

.topo | graph-call cypher(`
    MATCH (n {__entity_type__:"apm.service"})
    WHERE n.__domain__ STARTS WITH 'a' AND n.__entity_type__ = "apm.service"
    RETURN n
`)

多级跳查询 查找2-3跳的调用链路（注意：范围左闭右开，*2..4表示2跳和3跳）：

.topo | graph-call cypher(`
    MATCH (src {__entity_type__:"acs.service"})-[e:calls*2..4]->(dest)
    WHERE dest.__domain__ = 'acs'
    RETURN src, dest, dest.__entity_type__
`)

基于实体自定义属性查询（完整Cypher能力）

.topo | graph-call cypher(`
    MATCH (n:``acs@acs.alb.listener`` {listener_id: 'lsn-rxp57*****'})-[e]->(d)
    WHERE d.vSwitchId CONTAINS 'vsw-bp1gvyids******'
          AND d.user_id IN ['1654*******', '2']
          AND d.dns_name ENDS WITH '.com'
    RETURN n, e, d
`)

级联故障分析

.topo | graph-call cypher(`
    MATCH (failed_service:``apm@apm.service`` {service: 'load-generator'})
    MATCH (failed_service)-[cascade_path*1..4]->(affected_service:``apm@apm.service``)
    RETURN
        failed_service.service as root_cause,
        length(cascade_path) as impact_depth,
        affected_service.service as affected_service,
        cascade_path as dependency_chain
    ORDER BY impact_depth ASC
`)

典型应用场景

分析服务调用链

.topo |  graph-match (s:"apm@apm.service" {__entity_id__: 'abcdefg123123'})
              -[e:calls]-(d:"apm@apm.service")
 project
    source_service="s.service",
    target_service="d.service",
    call_type="e.__type__"
| stats call_count=count(1) by source_service, target_service
| sort call_count desc

权限链追踪

.topo |  graph-match (user:"identity@user" {__entity_id__: 'user-123'})
              -[auth:authenticated_to]->(app:"apm@apm.service")
              -[access:accesses]->(resource:"acs@acs.rds.instance")
 project
    user_id="user.user_id",
    app_name="app.service",
    resource_id="resource.instance_id",
    auth_method="auth.auth_method",
    access_level="access.permission_level"

数据完整性与查询模式选择

图查询能力依赖于三方面数据的完整性：UModel（模型定义）、Entity（实体数据）、Topo（拓扑关系数据）。

数据完备：可使用完整版Cypher，支持属性查询。

仅Topo数据完备：可使用 pure-topo 模式进行快速拓扑查询，但无法使用实体属性筛选。

.topo | graph-call cypher(`
    MATCH (n:``acs@acs.alb.listener``)-[e]->(d)
    RETURN n, e, d
`, 'pure-topo')

Topo数据缺失：无法进行有效的图查询。

性能优化与最佳实践

查询结构优化：使用标签索引，进行早期条件过滤。

-- ✅ 优化后：使用标签索引
.topo | graph-call cypher(`
    MATCH (n:``apm@apm.service`` {service: 'web-app'})
    RETURN n
`)

控制查询范围：合理限制时间范围、遍历深度（建议不超过5层），使用具体的 entity_id 作为起始点。
控制结果集：使用 LIMIT 分页，或对大型结果集进行采样。
利用SPL后处理：在图查询后，及时使用SPL语句过滤和聚合结果，发挥SLS日志处理的综合优势。

常见问题

边类型与Cypher关键字重合 当边类型（如 contains）恰好是Cypher关键字时，需要用反引号包裹。在SPL语境下，需用双反引号。
```
.topo | graph-call cypher(`
    MATCH (s)-[e:``contains``]->(d)
    WHERE s.__domain__ CONTAINS "apm"
    RETURN e
`)
```
不支持简写的Cypher关系语法 ✅ 支持的写法：(s)-[]->(d) ❌ 不支持的写法：(s)-->(d)

通过掌握以上图查询技术，您可以将可观测性数据的价值最大化，在复杂的云原生环境中实现更智能、更高效的运维与架构治理。
