“ 本文导读 随着能效标准不断收紧，测量不确定度对评估结果和设计决策的影响日益显著。致远仪器PA8000功率分析仪基本功率精度达0.01%，为工程师提供高置信度的测量数据。 “
万分之一精度，价值是什么？
“0.01%”是一个技术参数，落入具体工程场景，价值立刻变得直观。
图1 致远仪器PA8000功率分析仪
常规精度仪表（0.5%精度）的困境
测试一台额定功率10kW的高效电机驱动器，使用0.5%精度的仪表，固有误差范围可达±50W。这50W的不确定度，可能恰好掩盖关键损耗信息，也可能在能效计算中引入无法消除的偏差。当行业竞争已精确到效率小数点后几位，这样的误差足以模糊产品优劣，甚至误导研发决策。
图2 功率测量难题
PA8000（0.01%精度）带来的改变

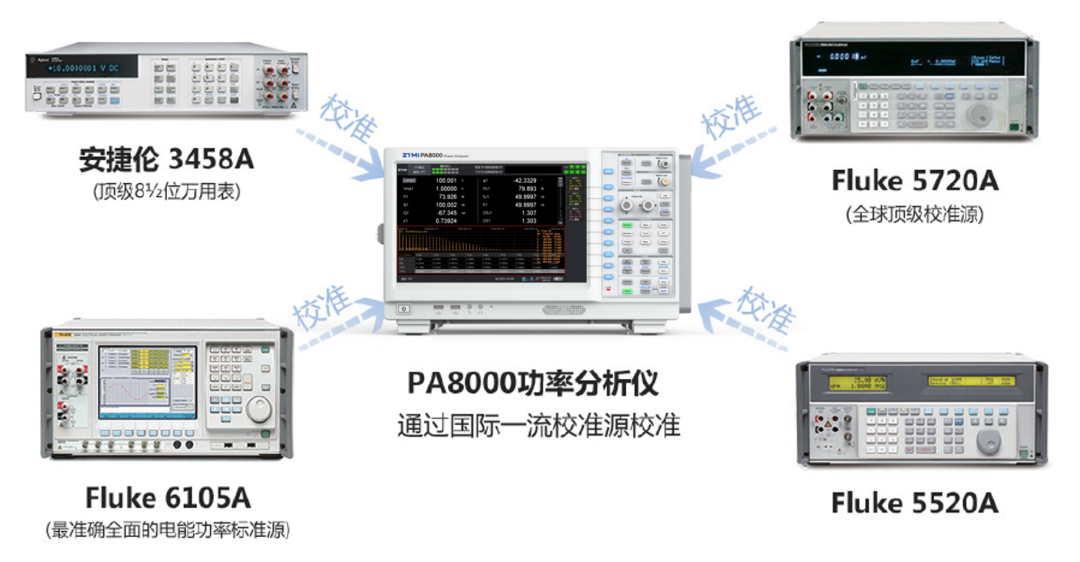

同样10kW场景下，PA8000系列的固有误差范围收窄至万分之一，且经过多方校准验证（如图3所示）。工程师可以清晰分辨万分之一级别的损耗变化，精准定位待机功耗、开关损耗等细节问题，为优化设计提供扎实的数据依据。测量结果从“大致范围”推进到“精准数值”。
图3 多方校准检验
核心应用场景
电机与变频器系统效率验证
电机系统效率每提升0.1%都有经济价值，但在测试中分辨0.1%差异，仪器本身误差必须远小于这个量级。用0.5%精度的仪表，改进前后的数据可能落在误差范围内，无法判断优化是否有效。PA8000的0.01%精度，让0.1%的效率变化在数据上可判定、可复现。
图4 电机变频器
新能源（光伏、储能、电动汽车）功率流分析
光伏逆变器MPPT效率、电池充放电库仑效率、电驱系统效率MAP——这些计算都是功率比值，分子分母各带一份测量误差，最终结果的不确定度会叠加。PA系列通过降低每个测量点的误差，压缩比值计算中的累积偏差，使效率数据更接近真实值。
图5 新能源汽车与充电桩
开关电源与芯片功耗分析
芯片待机功耗进入毫瓦甚至微瓦级，电源空载损耗也越来越小。测量难点不只是量程要小，还在于小信号下精度通常会恶化。PA系列在小量程段仍能维持较高精度等级，使低功耗测试的结果具备更实际的参考价值。

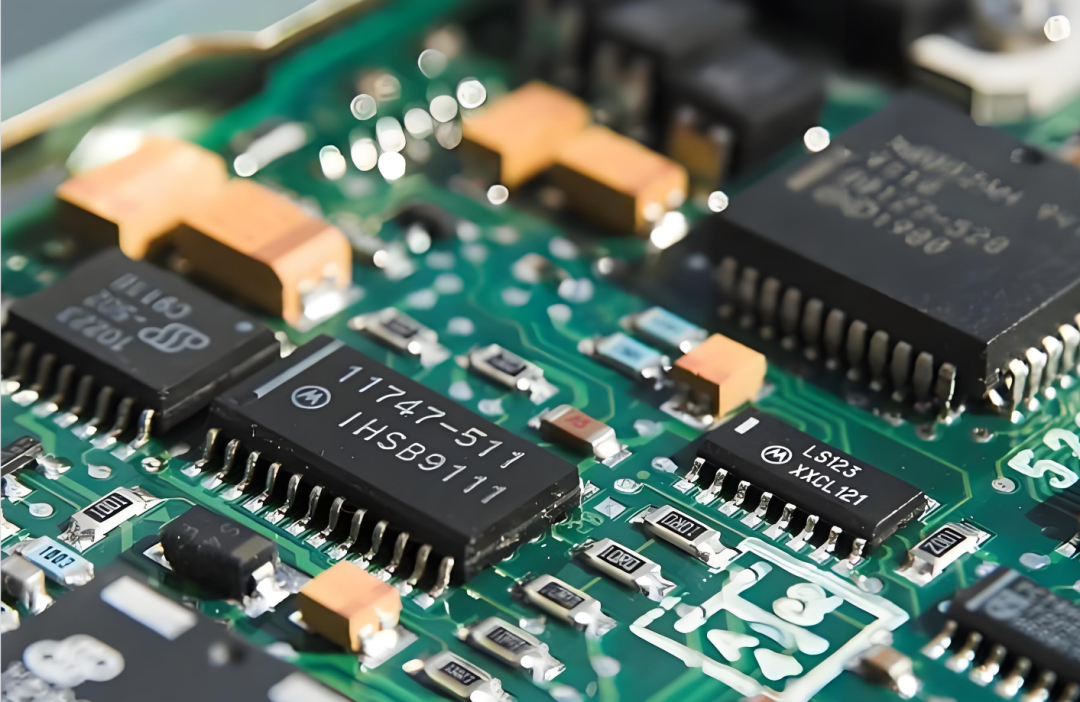

图6 半导体芯片
标准实验室与计量校准
实验室用于校准其他设备的标准表，精度至少要比被校设备高一个等级。PA系列万分之一的基本精度，满足作为高等级标准表的条件，可直接用于校准现场级功率仪表，建立可靠的质量追溯链。
图7 实验室与计量校准
一个更全面的测试平台
围绕精准测量核心，PA系列功率分析仪构建功能完善、配置灵活的综合测试平台。
硬件基础

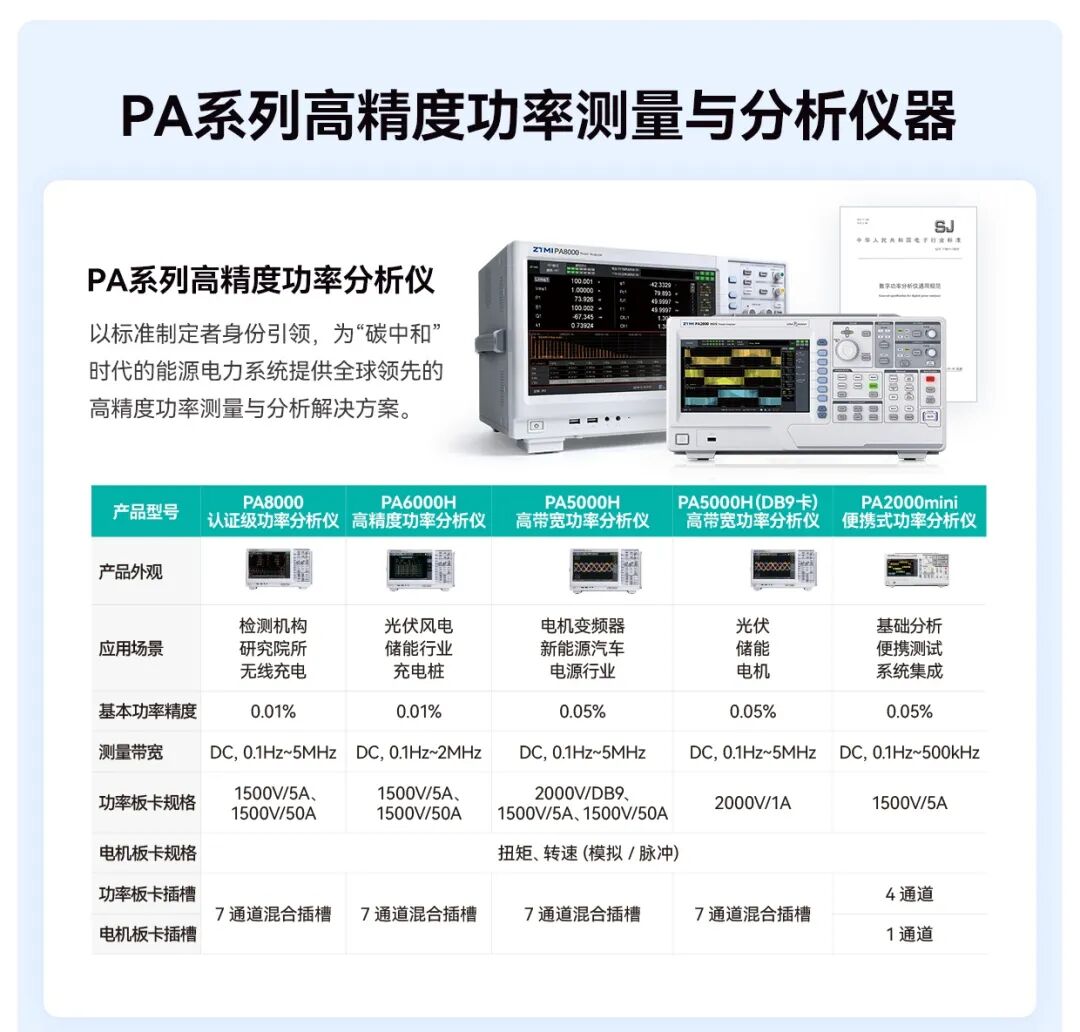

PA8000提供DC至5MHz宽测量带宽与2MS/s采样率，PA6000H/PA5000H系列则在各自定位上做了针对性优化。面对高频、高次谐波等复杂信号，均能高保真捕获，保证分析结果有效。所有输入通道间高达5kV电气隔离，保障多相测量与复杂系统测试中各通道的安全与独立性（如图8所示）。
图8 PA功率分析仪内部架构
分析功能
覆盖电压、电流、功率等基础参数，同时集成谐波分析（支持IEC标准）、FFT频谱分析、电机扭矩/转速/效率测量、波形运算、趋势记录、周期分析、闪变分析等高级功能。一台设备即可完成从基础参数采集到深层信号分析的完整测试任务，减少多台仪器协同的复杂性。
配置与连接

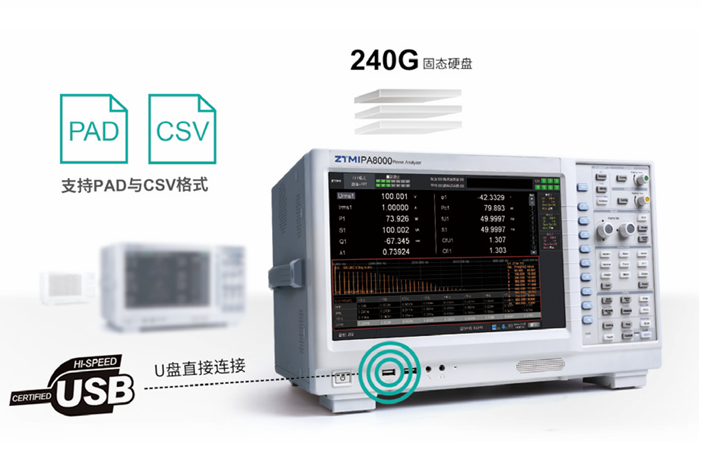

支持多达7相功率输入，可按需组配功率单元与电机测量单元。标配USB、以太网、GPIB、RS-232等多种通信接口，便于集成到自动化测试系统和远程监控场景。内置高达240GB存储空间，支持长时间、高密度数据记录（如图9所示）。
图9 数据记录与读取
交互体验
12.1英寸高分辨率彩色触摸屏，配合清晰UI设计和便捷实体按键，复杂测试配置与数据浏览操作简洁直观。标配PC端管理软件（MTA）支持VRT高低电压穿越测试、IEC谐波测试、闪变测试等应用（如图10所示），便于数据深度分析、存储管理和报告生成。
图10 功率分析仪上位机分析软件
结语
致远仪器在功率测量领域有多年技术积累，从电路设计、生产校准到售后技术支持，形成完整的质量保障体系，中文技术文档齐全，本土服务团队响应及时。
PA系列以万分之一基本精度为核心，结合宽带宽、高隔离、丰富的分析功能，为研发验证、产品测试和计量校准提供可靠的测量平台。
无论是面对复杂的电机驱动架构，还是新能源系统的精细测试，PA8000所代表的0.01%精度等级，正在将功率测量从一种估算工具，转变为可量化、可判定、可追溯的精确科学。如果你在开发中正被测量不确定度所困扰，不妨来 云栈社区 的网络/系统板块，与其他工程师交流高精度测试的心得。
