HAST与uHAST核心区别解析：半导体封装可靠性测试中的带偏压与无偏压加速测试

HAST与uHAST是半导体封装可靠性测试中两个容易混淆但目的完全不同的测试方法，它们都属于“抗湿气能力”的加速测试，最核心的区别在于测试过程中是否对芯片施加电压（即通电）。

简单来说：

• HAST = 高温 + 高湿 + 通电，主要考核电路腐蚀与短路风险。
• uHAST = 高温 + 高湿 + 不通电，主要考核封装材料与结构的完整性。

那么，它们各自的具体测试条件和失效机理又是怎样的呢？

什么是HAST？

全称：高加速温湿度应力测试（通常默认指 bHAST，即 Biased HAST，带偏压测试）。
标准：JEDEC JESD22-A110。
核心特征：加偏压 (Bias)。在测试过程中，芯片不仅要承受高温高湿的环境应力，其引脚还要被施加工作电压。

测试条件：

• 温度：130°C（最常用）
• 湿度：85% RH（相对湿度）

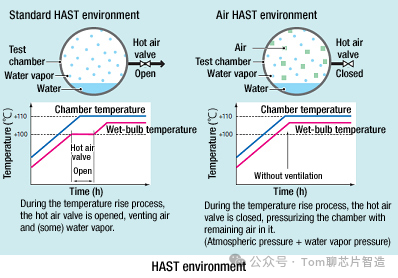

• 气压：约 2.3 atm（为了在 >100°C 下维持高湿度，防止水沸腾）
• 时长：96 小时

测试目的：
考核芯片在极端潮湿环境下，内部金属导线发生电化学腐蚀和离子迁移，最终导致失效的风险。这直接关系到半导体产品在潮湿环境下的长期电学稳定性。

失效机理：
水汽渗入封装内部 → 溶解封装内的杂质离子形成电解液 → 在外部电压（偏压）的驱动下，金属离子（如铜、铝）从阳极（正极）向阴极（负极）迁移 → 逐渐形成树枝状晶体（枝晶） → 最终造成引脚间短路，功能失效。

什么是uHAST？

全称：无偏压高加速应力测试（Unbiased HAST）。
标准：JEDEC JESD22-A118。
核心特征：不加偏压 (Unbiased)。芯片引脚在测试中是悬空或开路的，只承受环境应力，没有额外的电应力。

测试条件：
与 HAST 的环境条件完全相同（130°C / 85% RH / 2.3 atm），唯一的区别就是不对芯片通电。

测试目的：
专注于考核封装材料本身的吸湿特性、气密性、以及界面粘结强度等机械与材料特性。它本质上是用来取代旧的 PCT（高压蒸煮测试） 的更快速、更严苛的测试方法。

失效机理：

1. 吸湿膨胀：塑封料（环氧树脂等）吸收水汽后体积膨胀，导致芯片内部产生巨大的机械应力。
2. 分层/Delamination：水汽破坏了塑封料与芯片表面、引线框架之间的粘结界面，导致各层材料之间分离。
3. 爆米花效应：如果封装体在测试前已吸湿严重，在 uHAST 测试的快速升温过程中，水分急剧汽化产生压力，可能导致封装体开裂或“砰”的一声爆开。

总结与选择

简单总结两者的核心差异：

在实际的可靠性测试计划中，HAST 和 uHAST 常常需要结合使用。HAST 用于验证产品在恶劣环境下的工作寿命，而 uHAST 则用于验证封装工艺的稳健性和抗潮能力。理解二者的区别，有助于工程师更精准地设计测试方案、分析失效根因，从而提升产品的最终质量与可靠性。
