调度器是整个 RTOS 的核心，它决定了“谁在跑、什么时候换人”。今天我们深入了解一下 FreeRTOS 的调度器是如何工作的。
1. FreeRTOS调度器
调度器就像是系统的“裁判”，它持续地监控着所有任务的状态（就绪 / 运行 / 阻塞），然后从就绪链表中选出优先级最高的任务来占用 CPU。一旦任务状态发生变化，它就会触发切换。
FreeRTOS 默认采用两种策略并行工作：
- 抢占式调度：在不同优先级的任务之间，高优先级任务可以随时抢占低优先级任务的 CPU 使用权，不管低优先级的任务是否已经执行完毕。
- 时间片轮转：在同一优先级的多个任务之间，每个任务轮流执行一个固定的时间片（默认是 1ms）。
这里有一个核心原则需要牢记：优先级永远高于时间片。也就是说，只要有一个更高优先级的任务就绪，不管当前同优先级的任务时间片是否用完，都会立即发生抢占。
这两种行为由 FreeRTOSConfig.h 中的两个宏独立控制：
/* FreeRTOSConfig.h */
#define configUSE_PREEMPTION 1 /* 1=抢占式，0=合作式（任务必须主动让步） */
#define configUSE_TIME_SLICING 1 /* 1=同优先级时间片轮转，0=关闭轮转 */
当两个宏都开启时，就是我们最常用的“抢占 + 时间片”模式。如果关掉 configUSE_PREEMPTION，系统就会退化为合作式调度，此时任务必须主动调用 taskYIELD() 才会发生切换。
2. 时钟节拍（SysTick）

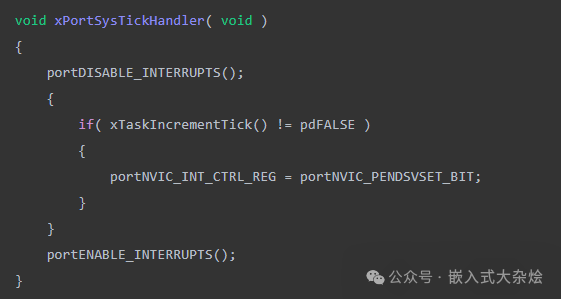

SysTick 是调度器的“心跳”，它默认以 1000Hz 的频率中断（即每 1ms 中断一次）。每次 SysTick 中断主要完成两件事：将系统时钟节拍 tick 计数加一、检查是否有阻塞任务超时需要唤醒，然后决定是否需要进行上下文切换。

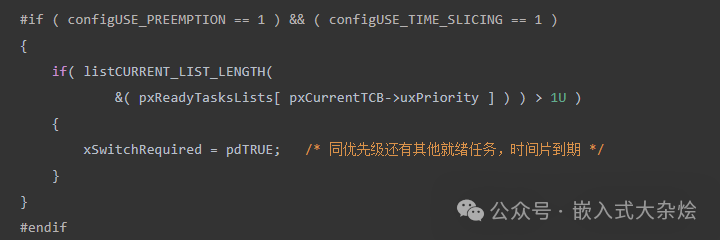

关键的 xTaskIncrementTick() 函数除了处理阻塞任务的唤醒，其内部还包含了时间片轮转的判断逻辑。它会检查当前优先级下是否还有其他就绪任务，如果有，就返回 pdTRUE，从而触发一次切换。
这段代码说明了一个重要事实：时间片轮转并不是一个完全独立的机制，它内嵌在 xTaskIncrementTick() 函数里，每次 SysTick 中断都会顺带进行判断。
3. 抢占式调度
3.1 运行流程

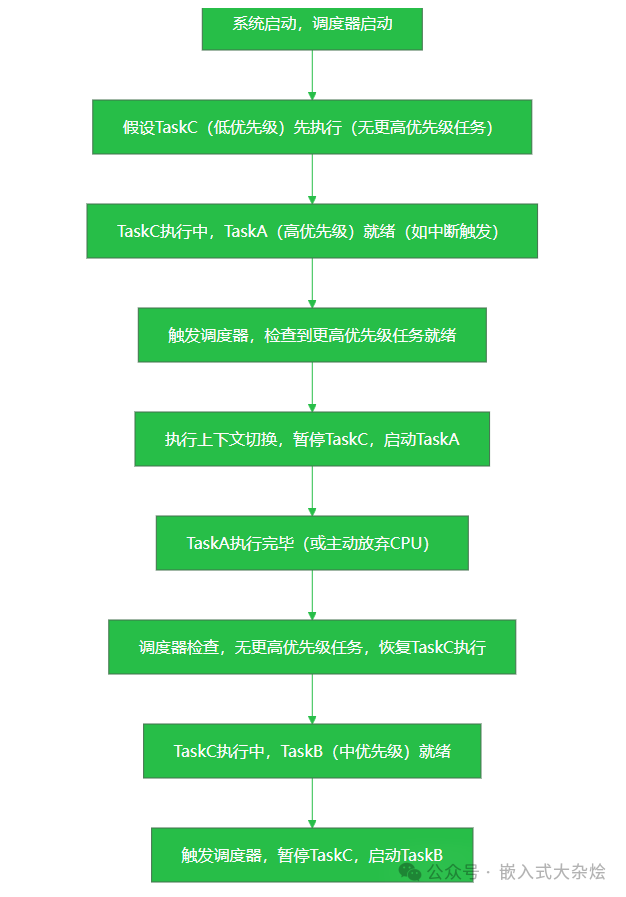

假设系统中有三个任务，优先级分别是：TaskA（高，优先级3）、TaskB（中，优先级2）、TaskC（低，优先级1）。它们的抢占调度流程可以用下面的流程图清晰地展示：
3.2 调度触发时机
调度并不是随机发生的，它只在特定的“调度点”被触发。常见的调度点如下：
| 调度触发点 |
说明 |
| SysTick 中断 |
最常见，默认每 1ms 检查一次 |
| 任务主动阻塞 |
vTaskDelay(), xQueueReceive() 等 |
| 任务创建 / 删除 / 改优先级 |
任务状态发生变化时 |
| ISR 中唤醒高优先级任务 |
中断服务程序中，唤醒任务后触发 |
特别需要注意的是，在中断服务程序 (ISR) 里唤醒了一个高优先级任务后，必须使用 portYIELD_FROM_ISR() 通知调度器。否则，即使高优先级任务已经就绪，也得等到下一个 SysTick 中断到来时才会发生切换。
3.3 核心源码

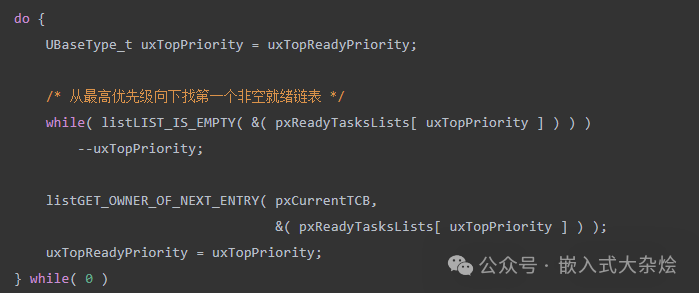

vTaskSwitchContext() 是上下文切换的核心函数，它内部最关键的是 taskSELECT_HIGHEST_PRIORITY_TASK() 宏。这个宏展开后的等效逻辑如下，它从最高优先级向下查找第一个非空的就绪链表：
当调用 vTaskStartScheduler() 启动调度器时，它会依次完成四件事：创建空闲任务 → 关中断 → 设置 xSchedulerRunning = pdTRUE → 调用 xPortStartScheduler()（这个函数内部会启动 SysTick 定时器，并切换到第一个任务去执行）。
这里提到了空闲任务，它是 FreeRTOS 系统中一个不可或缺的部分。它的作用主要有两个：第一，当所有用户任务都处于阻塞状态时，CPU 仍然有一个任务可以运行，避免 CPU 空转；第二，它负责回收那些被删除任务的 TCB（任务控制块）和栈内存资源。
4. 时间片轮转
4.1 运行流程
对于同一优先级的多个任务，时间片轮转机制会让它们按照就绪链表中的顺序轮流执行。每个任务执行一个时间片，用完后就切换到链表中的下一个任务。下图直观地展示了两个同优先级任务的轮转过程：
4.2 配置与注意事项
时间片的长度由系统节拍频率决定，它在 FreeRTOSConfig.h 中配置：
#define configTICK_RATE_HZ 1000UL /* 时间片 = 1ms；改成 500 则为 2ms */
这里有一个非常重要的实践要点：当使用任务延时函数时，必须使用 pdMS_TO_TICKS() 宏进行转换，而不能直接写死 tick 数值。
vTaskDelay(pdMS_TO_TICKS(100)); // 正确：延时 100ms
vTaskDelay(100); // 错误：如果 tick 频率改变，延时时间会变化
时间片大小的取舍是一个平衡问题：
- 时间片太小：任务切换会非常频繁，上下文保存和恢复带来的 CPU 开销会显著上升。
- 时间片太大：同一优先级任务之间的响应延迟会增大，任务好像“卡住”了一样。
你需要根据实际的应用场景来找到一个合适的平衡点。
5. 上下文切换
无论是由 SysTick 中断、任务主动阻塞还是其他事件触发了调度需求，最终都会走到“上下文切换”这一步。这个过程可以概括为三个主要步骤：
你可能会有疑问，为什么切换不直接在 SysTick 中断里完成，而是要触发一个 PendSV 异常？这是因为 PendSV 的优先级被设置为最低。这样做的好处是，可以让所有更高优先级的硬件中断（比如你的 UART、SPI 中断）都先处理完毕，然后再进行任务切换。这保证了硬件中断的实时性不受任务切换的影响。

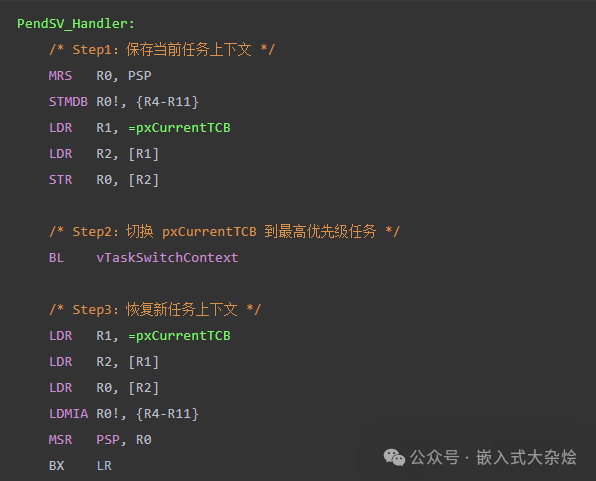

PendSV 异常处理程序通常由汇编编写，以追求最高的执行效率。下面是其在 ARM Cortex-M 内核上一个简化版的逻辑：
PendSV_Handler:
/* Step1: 保存当前任务上下文 */
MRS R0, PSP
STMDA R0!, {R4-R11}
LDR R1, =pxCurrentTCB
LDR R2, [R1]
STR R0, [R2]
/* Step2: 切换 pxCurrentTCB 到最高优先级任务 */
BL vTaskSwitchContext
/* Step3: 恢复新任务上下文 */
LDR R1, =pxCurrentTCB
LDR R2, [R1]
LDR R0, [R2]
LDMIA R0!, {R4-R11}
MSR PSP, R0
BX LR
6. 常见Q&A
Q：抢占式调度和时间片轮转的根本区别是什么？
A：抢占式调度作用于不同优先级的任务之间，核心是“优先级高者随时抢占”；时间片轮转作用于同一优先级的任务之间，核心是“按时间片顺序轮流执行”。两者在系统中是同时工作的，并且优先级判断永远优先于时间片轮转。
Q：为什么上下文切换要放在 PendSV 异常里，而不是直接在 SysTick 中断里完成？
A：主要是为了保证中断的实时性。SysTick 的优先级通常设置得比较高，如果直接在其中进行复杂的上下文保存和恢复，可能会延迟对其他更紧急硬件中断的响应。PendSV 优先级最低，可以确保所有“正事”（硬件中断）都处理完后，再来做“家务事”（任务切换）。
Q：空闲任务到底有什么用？可以把它删掉吗？
A：绝对不能删除。空闲任务有两个关键职责：第一，当所有用户任务都阻塞时，为 CPU 提供一个可执行的“背景”任务，防止系统进入未定义状态；第二，它负责在后台回收被 vTaskDelete() 删除的任务所占用的 TCB 和栈内存，这是 FreeRTOS 动态内存管理的重要一环。
7. 常见问题与避坑指南
坑1：修改了 configTICK_RATE_HZ，但代码中的延时还是写死的 tick 数
这是新手常犯的错误。例如，你把系统频率从 1000Hz 改成了 500Hz，以为 vTaskDelay(1000) 还是延时1秒，实际上它变成了2秒。唯一的解决方案就是统一使用 pdMS_TO_TICKS() 宏来转换毫秒时间为 tick 数。
坑2：高优先级任务写成了“死循环”，永不释放 CPU
如果一个高优先级任务在其循环体中没有任何阻塞调用（如 vTaskDelay(), xQueueReceive()），那么它将一直占据 CPU，导致所有低优先级的任务永远得不到执行，系统看似“假死”。设计准则：高优先级任务中必须包含能让出 CPU 的阻塞操作。
坑3：认为同优先级任务之间操作共享资源不需要保护
这是一个危险的误解。时间片轮转只是在宏观上“轮流”执行，但在微观的任一时刻，仍然只有一个任务在访问共享资源（如全局变量、外设）。如果两个同优先级任务可能同时访问该资源，必须使用信号量、互斥锁等机制进行保护，否则会导致数据竞争和系统的不确定性。
理解 FreeRTOS 的调度机制，是进行稳定、高效嵌入式系统开发的基础。希望本文的解析能帮助你更清晰地把握抢占与轮转的精髓。如果你在项目中遇到过其他有趣的调度问题，欢迎在云栈社区的技术论坛与其他开发者交流探讨。
