[C/C++] 开源增量集成仿真引擎 MxSimLab：构建工业级CAE软件的高性能框架

你是否曾想过自主开发一款工业级CAE仿真软件？面对商业软件高昂的授权费用或功能限制，一个开放、可扩展的底层平台显得尤为重要。MxSimLab 正是一个为此而生的开源增量集成式全数字仿真引擎系统。

该项目在国家级研发计划的支持下，旨在为开发者和工程师提供一个高性能基础框架。你可以基于此平台，轻松集成第三方求解器或嵌入自研算法，快速构建出满足特定工程分析需求的定制化仿真软件。

项目目录结构一览

了解项目结构是上手的第一步：

• data/：存放几何文件、着色器文件和样式文件等资源。
• example/：提供可执行的程序案例，供学习和参考。
• external/：集成了外部依赖子模块，如 glad、glfw、imgui 等，开箱即用。
• python/：Python 相关的接口或脚本代码。
• src/：平台的核心源代码。
• tests/：各类测试文件。

如何在 Windows 上构建与安装？

支持平台与必备工具

目前，项目已在 Windows 10 平台上测试通过，可成功编译安装。你需要准备以下工具和环境：

1. IDE：Visual Studio 2019 或更高版本。
2. 构建工具：CMake，建议使用最新版本。
3. GPU 加速：CUDA（测试版本为 11.4，也兼容其他旧版本）。

依赖库详解

项目依赖分为图形、界面和功能扩展库几类。

场景图与图形依赖（已集成）
以下库已作为子模块集成在 external/ 目录中，无需单独安装：

• glad：用于加载 OpenGL 函数。
• glfw：负责窗口创建与上下文管理。
• imgui：一个高效的即时模式 GUI 工具库。

必要库（需手动安装）
这两个库是启动图形界面的基础，必须安装：

• Qt：用于构建图形用户界面。未安装将导致 GUI 无法启动。
• Boost：C++ 基础库，建议版本 ≥ 1.79.0。

可选功能库（按需安装）
为扩展软件功能，你可以选择性地安装以下库：

库名	用途说明
VTK	提供强大的科学数据渲染与可视化支持。
OCCT	用于几何建模与处理，是实现 CAE 前处理功能的关键。
MKL	Intel 数学核心库（需 ≤ 2017 版本），流固耦合分析所必需。
Alembic	支持动画与复杂场景数据的交换格式。
Imath	OpenEXR 图像格式的配套数学库。
Gmsh	可集成其脚本，实现自动网格生成功能。
MxSim	平台默认集成的结构仿真求解器。

从零开始的下载与构建指南

1. 克隆项目仓库

第一步是获取源代码。使用 --recursive 参数可以自动拉取所有子模块依赖。

git clone --recursive https://gitee.com/caiyong_GPU/mx-sim-lab.git

注：external/ 目录下的依赖（如 glad, glfw, imgui）已通过此命令一并下载。

2. 配置关键环境变量

请确保你的系统中已正确设置以下环境变量，以便 CMake 能够找到它们：

• CUDA 相关路径
• Qt 的安装路径
• Boost 库的根目录

3. CMake 配置选项说明

使用 CMake 生成项目时，以下选项需要特别关注。

必选配置

• Qt 支持：务必勾选 PERIDYNO_Qt5_GUI 选项。
• Boost 路径：正确设置 Boost_INCLUDE_DIR 变量，指向 Boost 的头文件目录。

前处理模块（可选）
如果你需要启用 CAE 前后处理功能（如几何导入、网格划分、结果云图显示），请进行如下操作：

1. 勾选 MXSIMLAB_LIBRARY_PREPOSTPROCESS。
2. 配置以下库的路径：
   • MXSIMLABDEP_OCC_INC：OCCT 的头文件目录。
   • MXSIMLABDEP_OCC_LIBDIR：OCCT 的库文件目录。
   • MXSIMLABDEP_VTK_INC：VTK 的头文件目录。
   • MXSIMLABDEP_VTK_LIBDIR：VTK 的库文件目录。

流体/流固耦合插件（可选）
当前流体动力学相关功能以插件形式提供：

1. 勾选 PERIDYNO_LIBRARY_PLUGIN 以启用插件支持。
2. 将官方提供的插件文件放入构建目录下的 ./build/plugin/ 文件夹中。

4. 执行编译

推荐在命令行中完成 CMake 配置，然后使用 Visual Studio 进行编译。

cd mx-sim-lab
mkdir build && cd build
cmake ..

执行完 cmake .. 后，使用 Visual Studio 打开生成的 .sln 解决方案文件进行编译即可。

如果尚未安装 CMake，请前往其官网下载安装。

核心功能模块

MxSimLab 平台集成了多个仿真模块，为复杂工程问题提供解决方案：

模块类别	功能说明

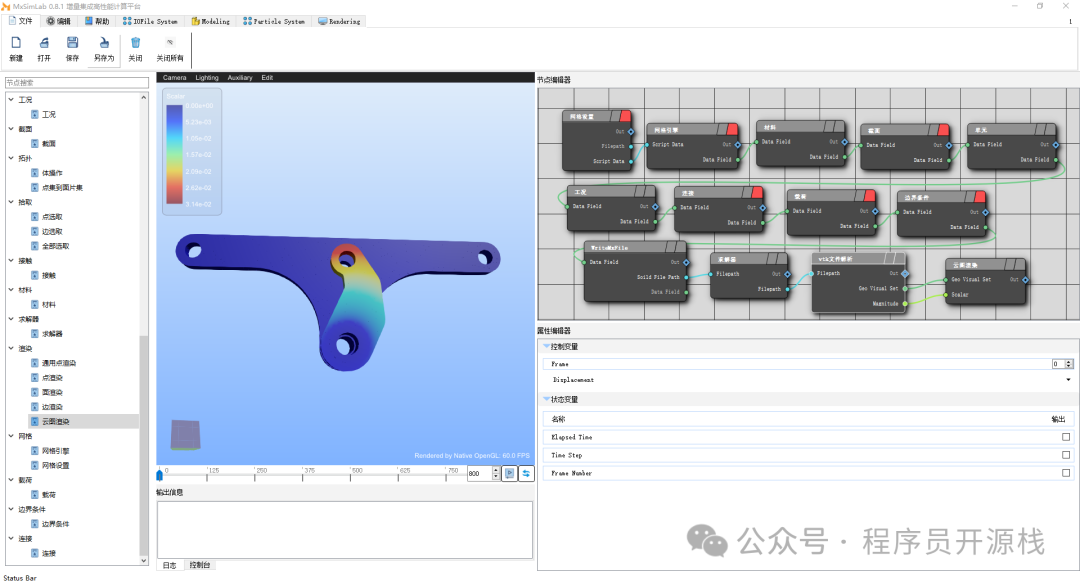

前后处理	支持几何模型导入、自动/手动网格生成、仿真结果的可视化与分析。
通用结构分析模块	适用于典型的机械结构仿真，例如汽车转向连杆的应力应变分析。

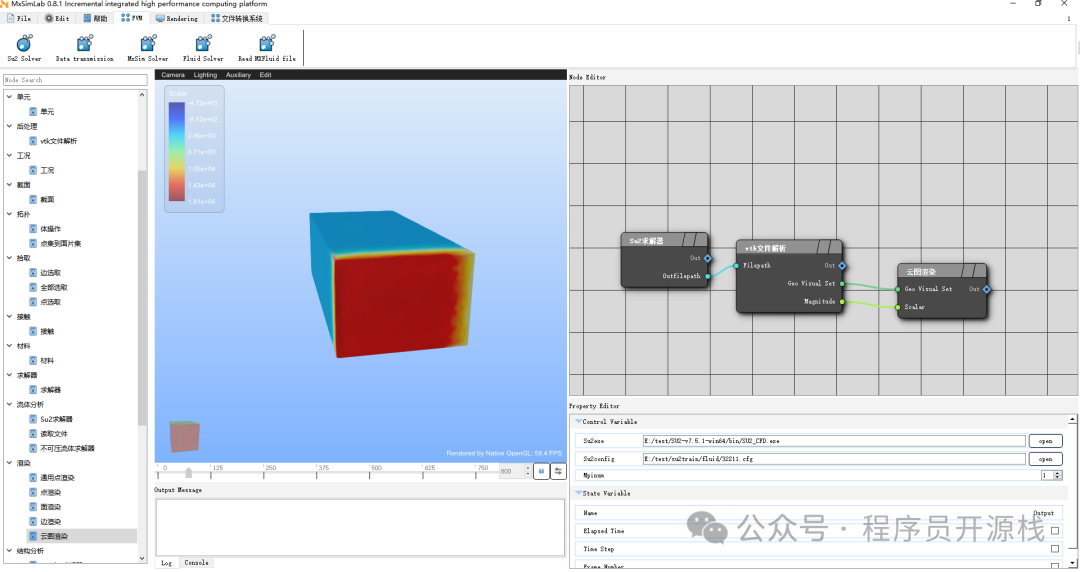

流体求解模块	提供计算流体动力学（CFD）仿真能力。

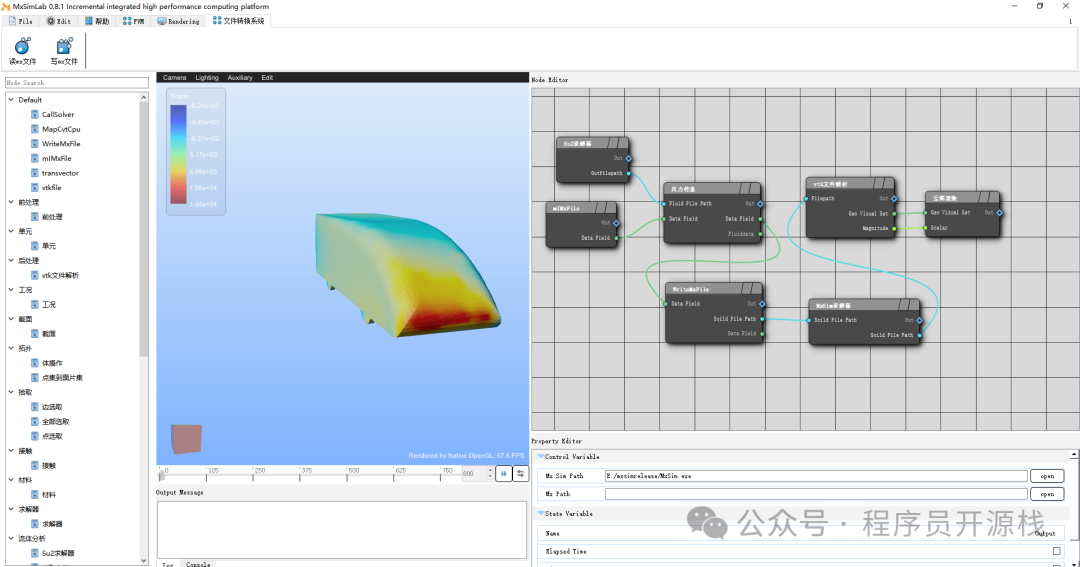

流固耦合模块	用于分析流体与固体结构之间相互作用的复杂物理现象。

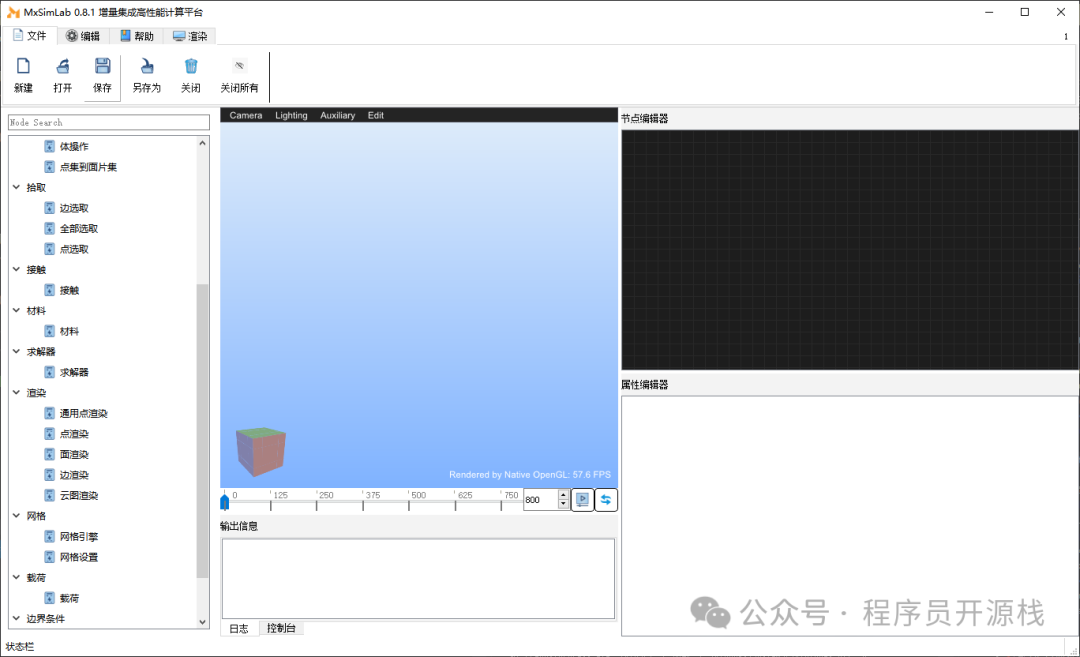

软件界面与交互体验

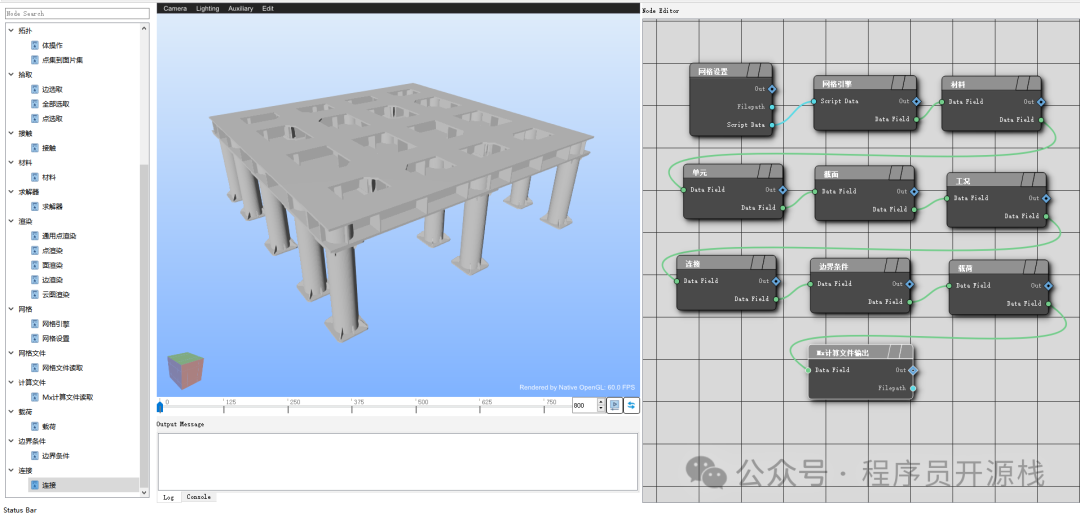

平台的用户界面基于 Qt + ImGui 构建，兼顾了传统桌面应用的稳定性和即时模式GUI的灵活性。

在可视化方面，它深度融合了 OpenGL 与 VTK，能够高质量地进行 3D 场景渲染。

用户可以在界面上实时查看仿真计算结果，并动态调整参数，实现了交互式分析与调试。

获取源码与社区

项目源代码托管在 Gitee 平台，完全开源：

• Gitee 仓库：https://gitee.com/caiyong_GPU/mx-sim-lab

MxSimLab 致力于打造一个开放、可扩展的高性能 CAE 仿真开发生态。无论你是希望研究仿真引擎的底层原理，还是急需一个可靠的框架来集成自己的专业算法，它都提供了一个绝佳的起点。我们欢迎更多开发者加入，基于此平台进行二次开发与创新实践。
