POS机硬件拆解：从刷卡芯片到无线通信，看支付安全如何实现

早些年家里开店，那时候手机支付还不是很普及，对于消费金额稍大一点的顾客还是得刷卡。这两天收拾屋子，翻出来几个闲置的POS机，正好借着这个机会，拆开看看这种支付级别的终端设备，其内部硬件方案究竟是怎么设计的。

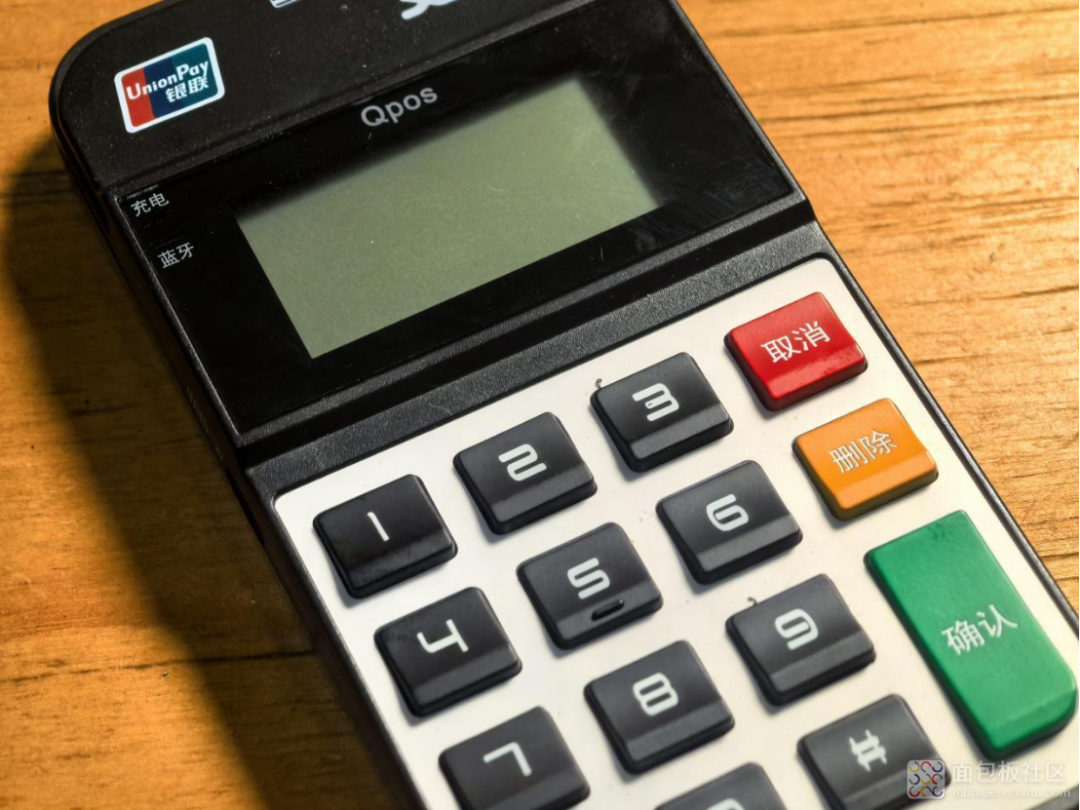

这次拆解的是一款店员用的迷你版终端，只有巴掌大小，甚至比一个科学计算器还小。机器正面是常见的数字键盘和显示屏，顶部显眼的银联标识表明了它的支付“血统”。

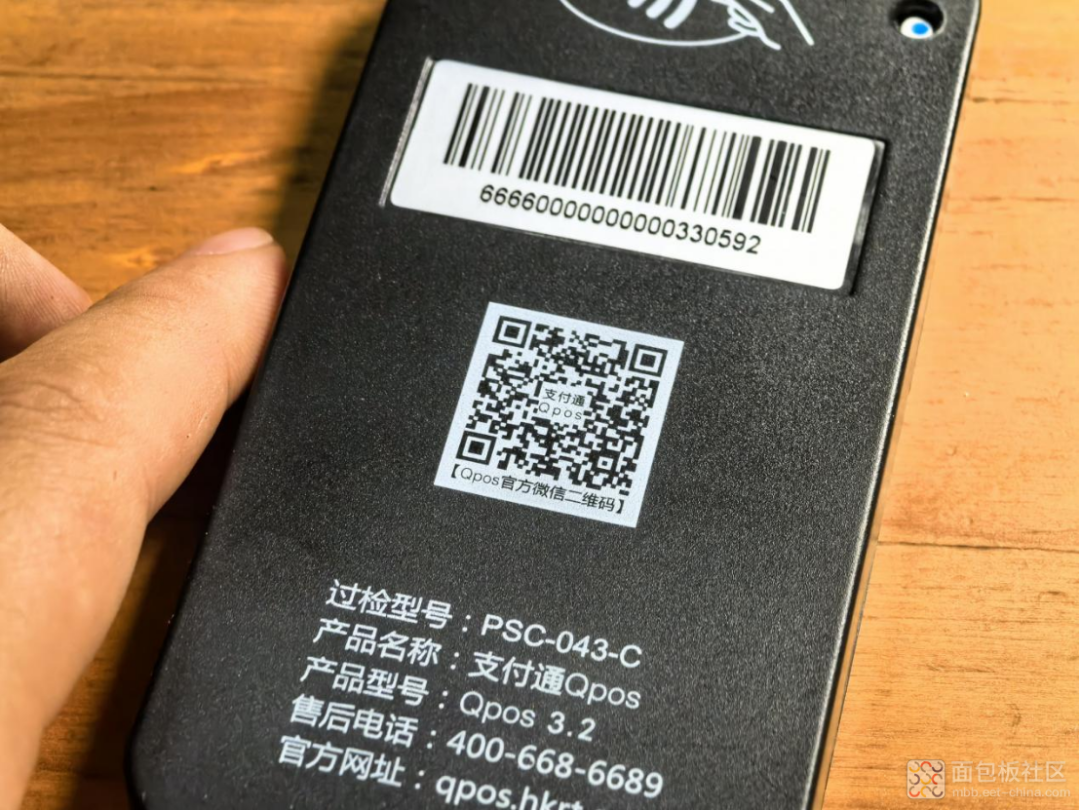

翻到背面，可以看到机器序列号和用于绑定App的二维码。下方则详细列出了产品名称、型号、售后电话等信息。

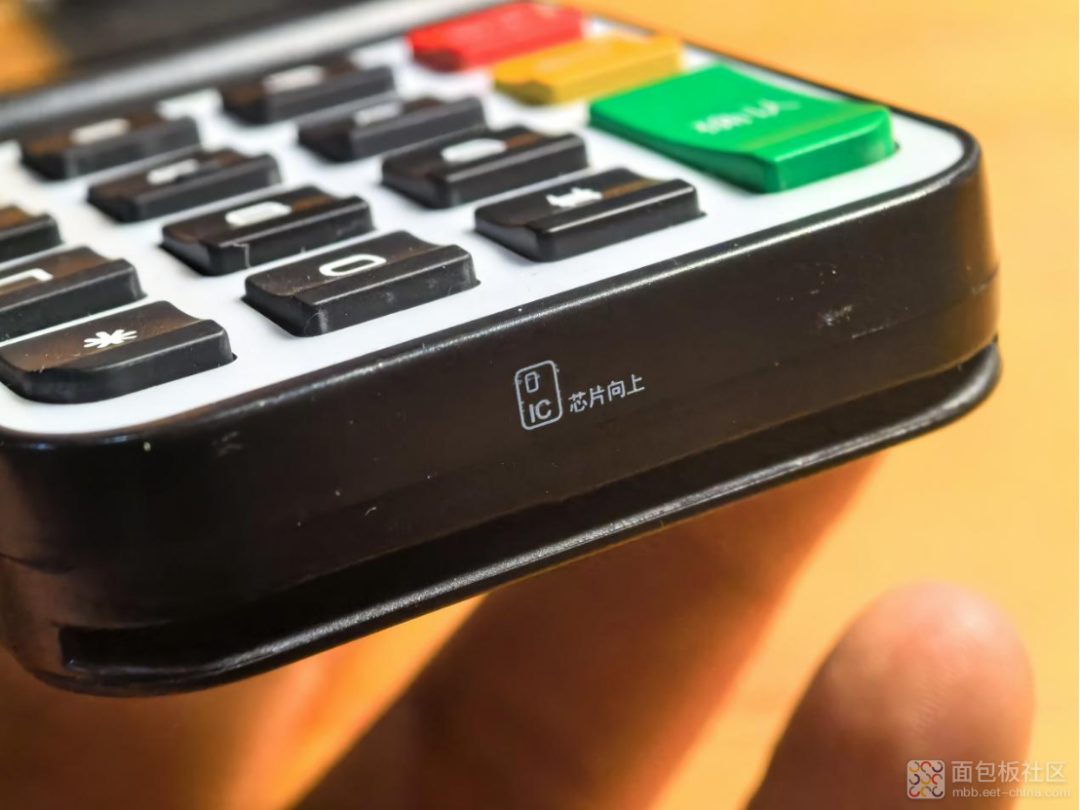

机器的底部标有“芯片向上”的标识，这意味着可以从这里插入芯片卡（IC卡），输入密码完成交易。

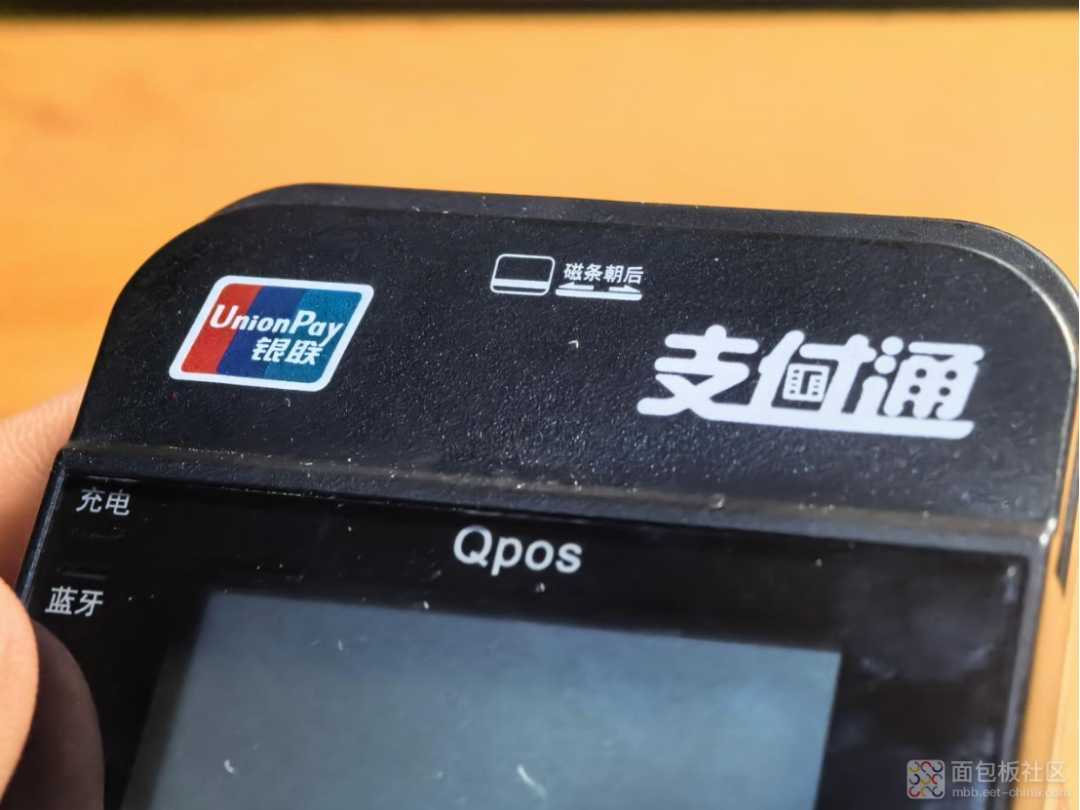

顶部印有“支付通”、“银联”以及“磁条朝后”的指示。这里就是刷传统磁条卡的地方，也是最经典的刷卡姿势。

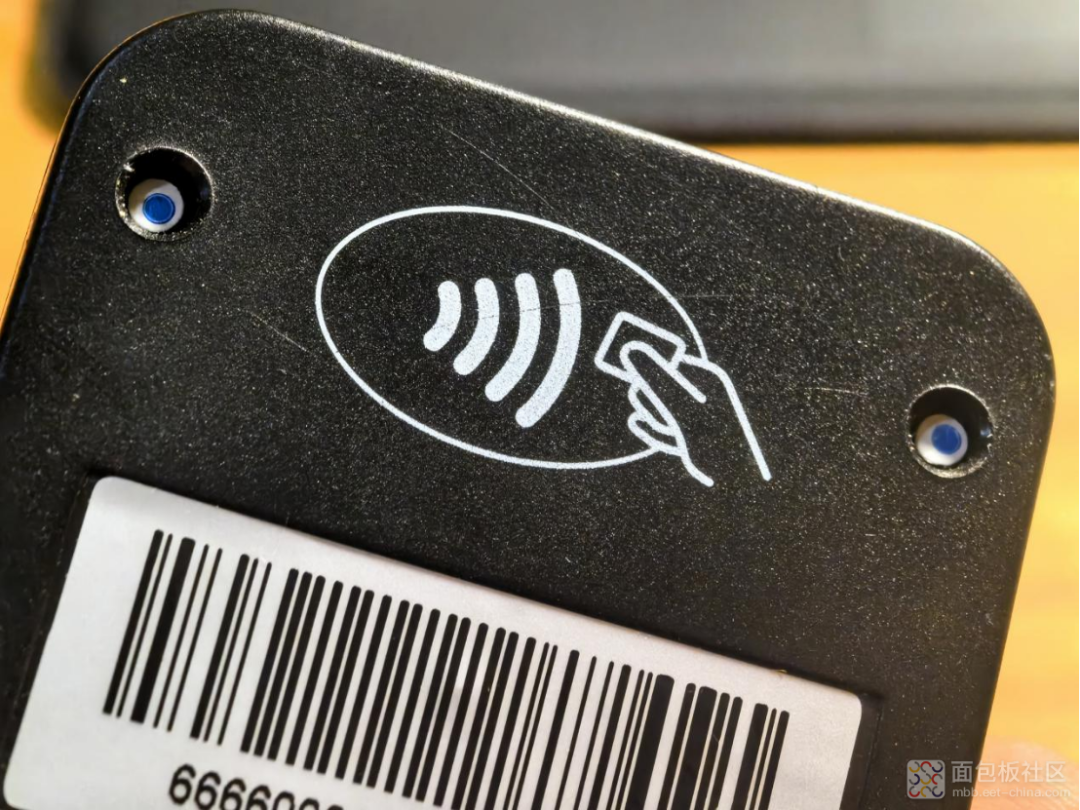

在机器背面，我们还看到了一个非接触式支付的图标。这意味着它支持NFC（近场通信）功能，带有“闪付”或支持“碰一碰”的银行卡贴近这里就能完成支付，非常方便。

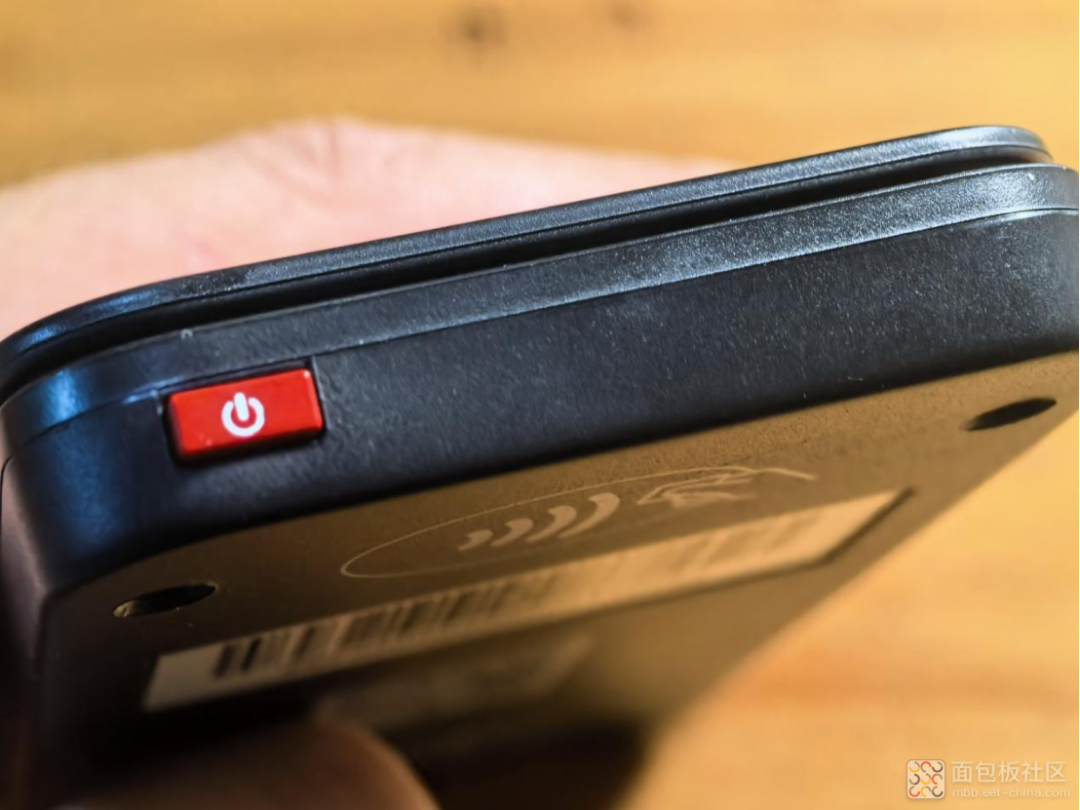

顶部那颗红色的按钮是电源键，旁边的凹槽就是磁条刷卡轨道。

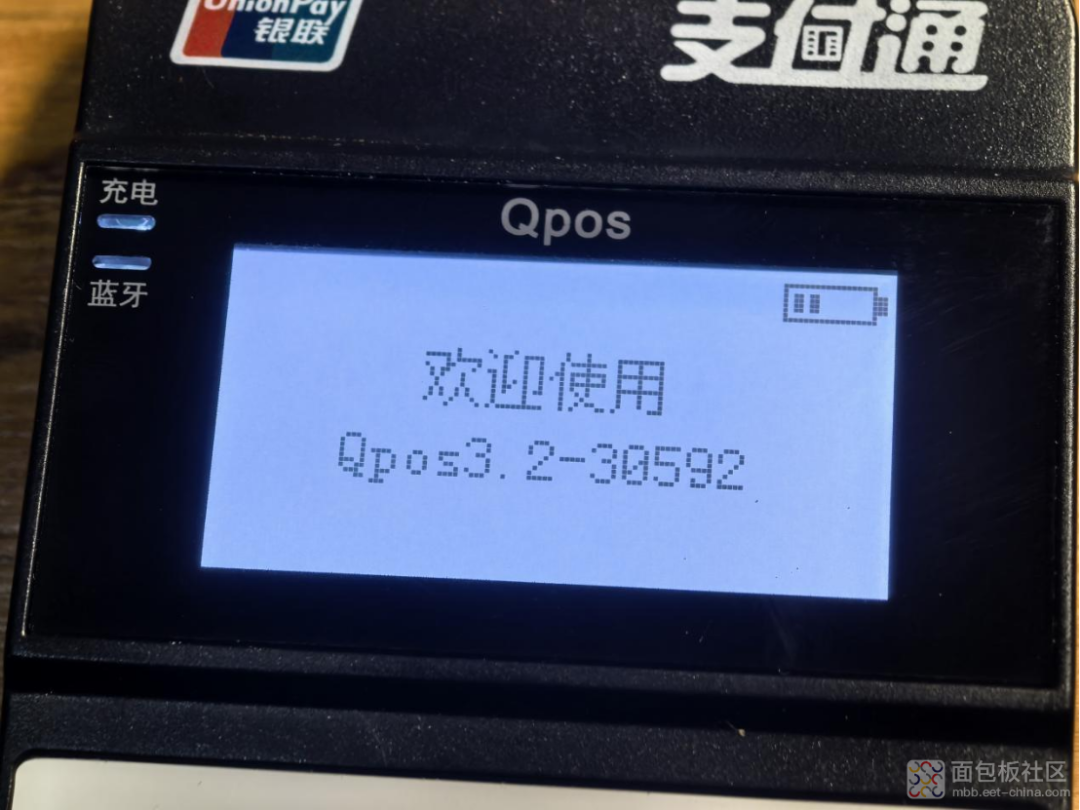

长按电源键开机，屏幕显示“欢迎使用”以及软件版本信息。屏幕左侧有充电和蓝牙的状态指示灯。

动手拆解

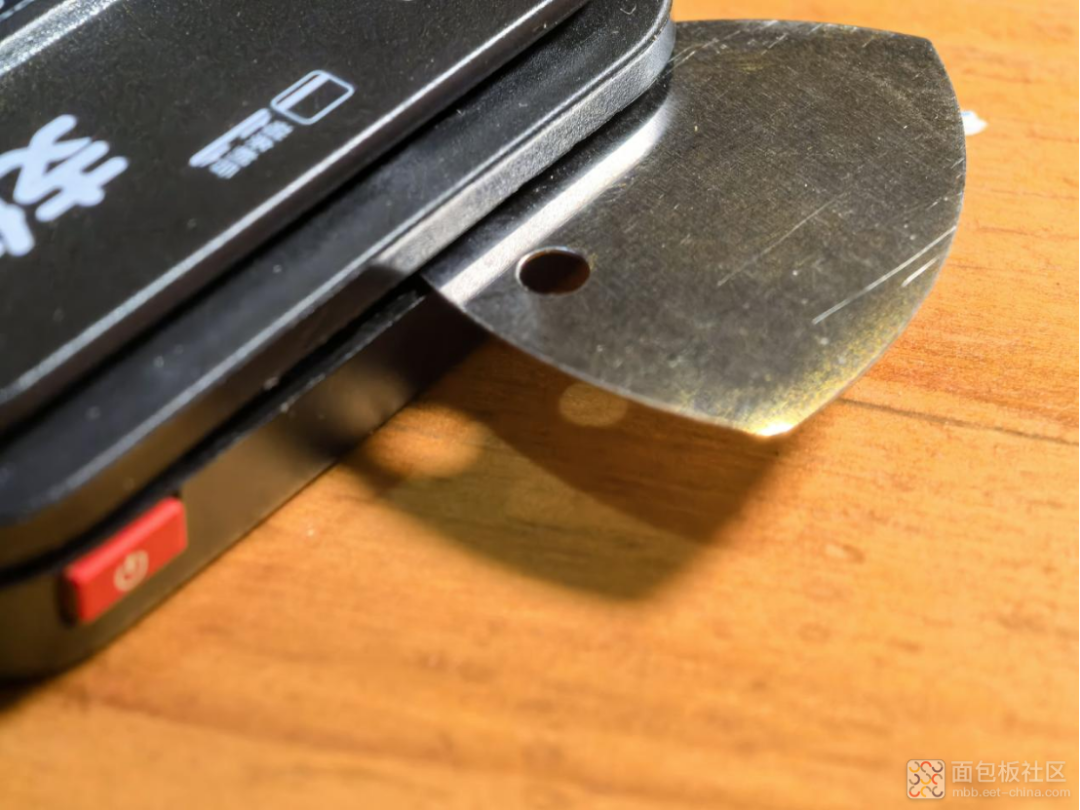

整机外壳看不到一颗螺丝，我们尝试用撬片从顶部边缘入手。顶部相对容易撬开，但底部似乎卡得很紧。

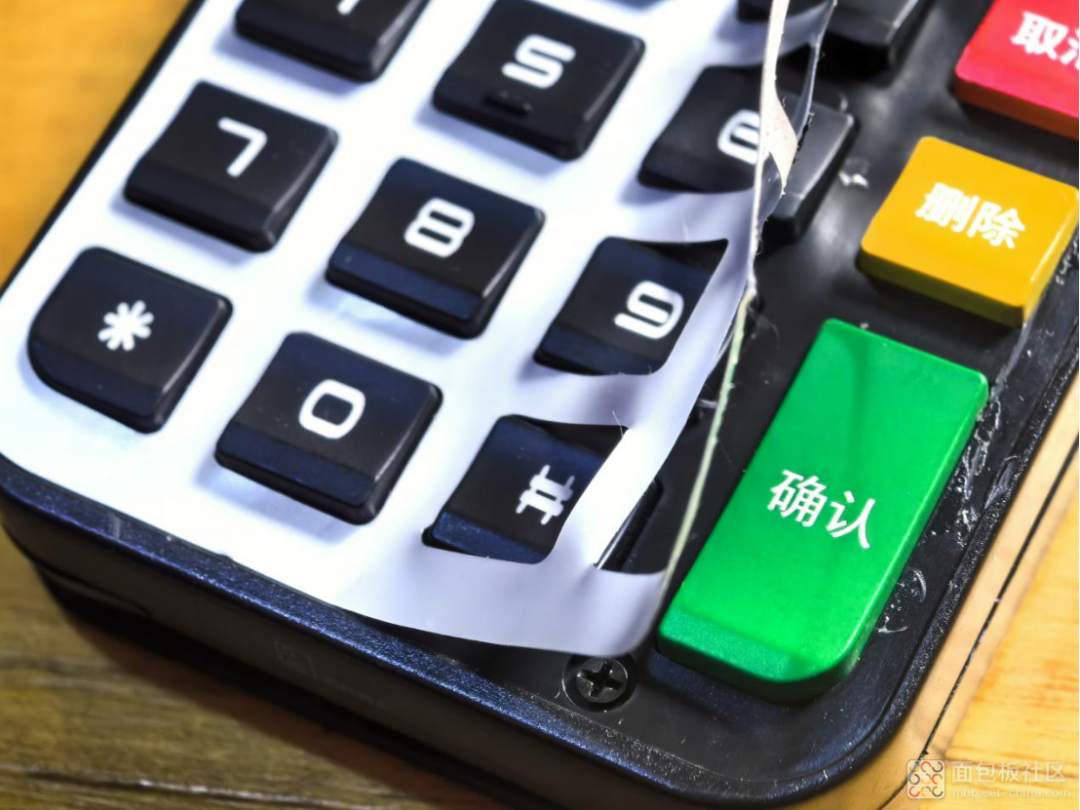

拆掉键盘底部的贴膜后，果然发现螺丝藏在这里。拧下螺丝，前后盖就很轻松地分开了。

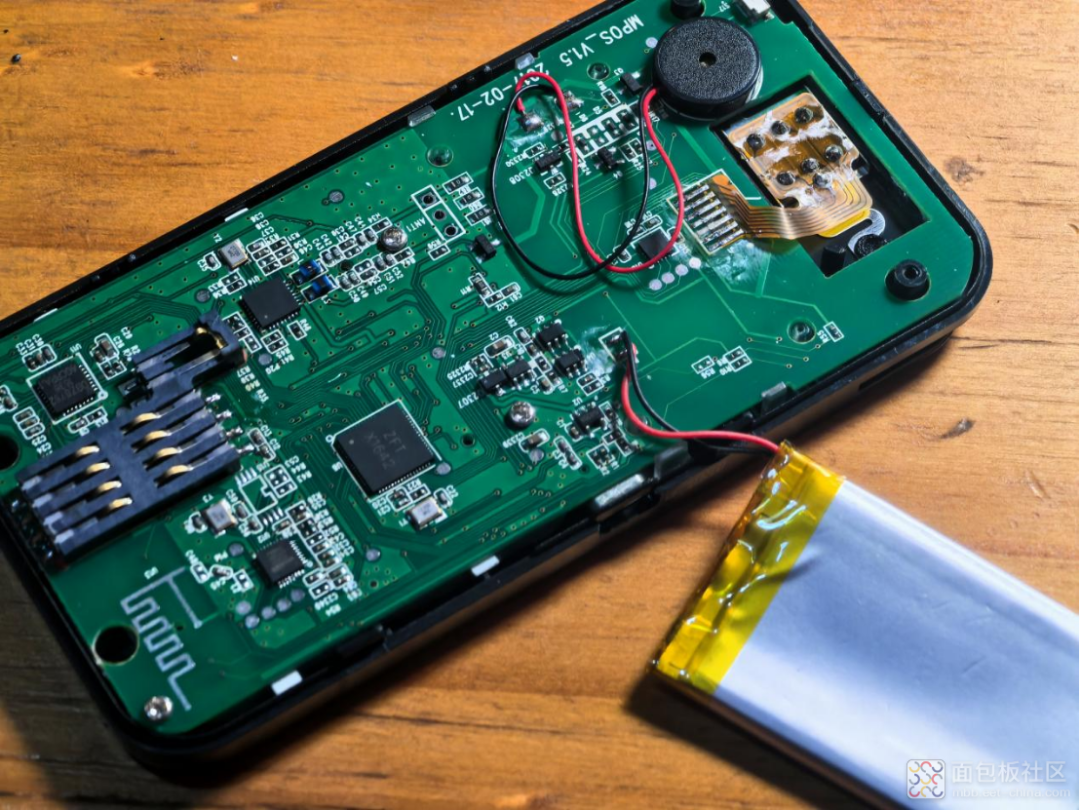

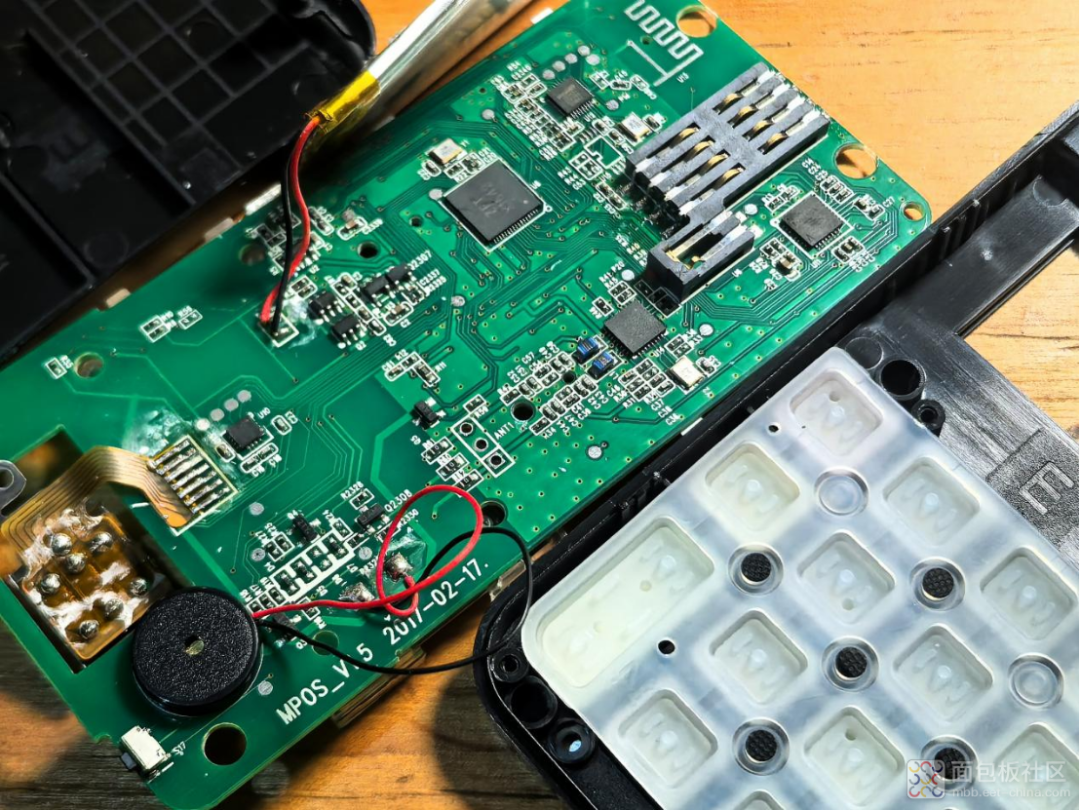

打开后，内部结构一览无余。除了连接电池和蜂鸣器的导线外，整体布局非常简洁。

核心部件分析

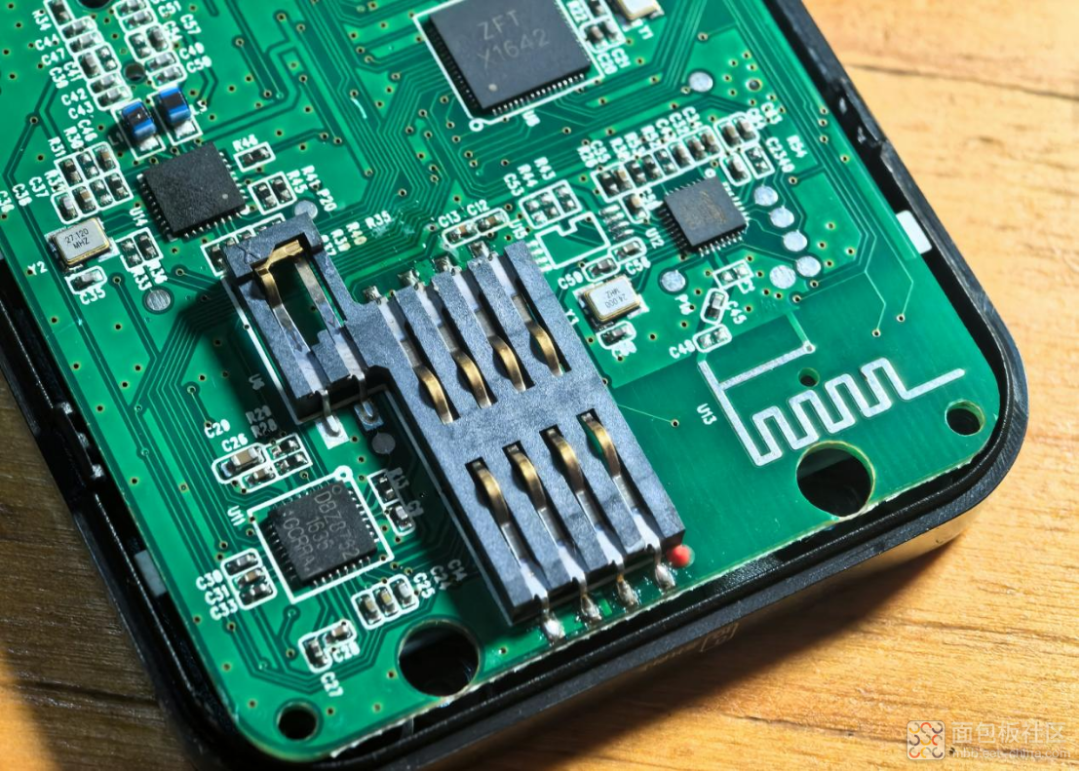

首先，在对应底部芯片卡插槽的位置，我们找到了一个卡座。卡座左侧伸出的部分应该用于检测卡片是否插入。

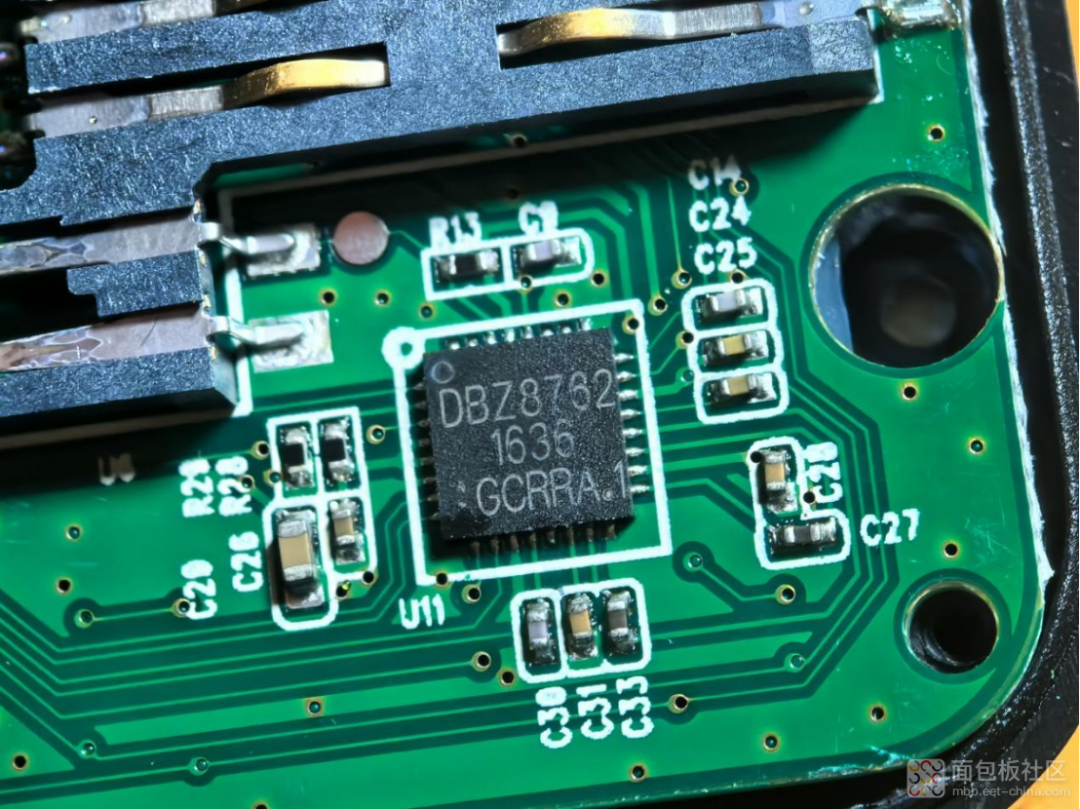

在芯片卡座旁边，有一颗丝印为“DBZ8762”的芯片。它的作用很可能是解码银行卡芯片内的信息。这类用于金融支付的专用芯片信息往往很难在网上公开查到。

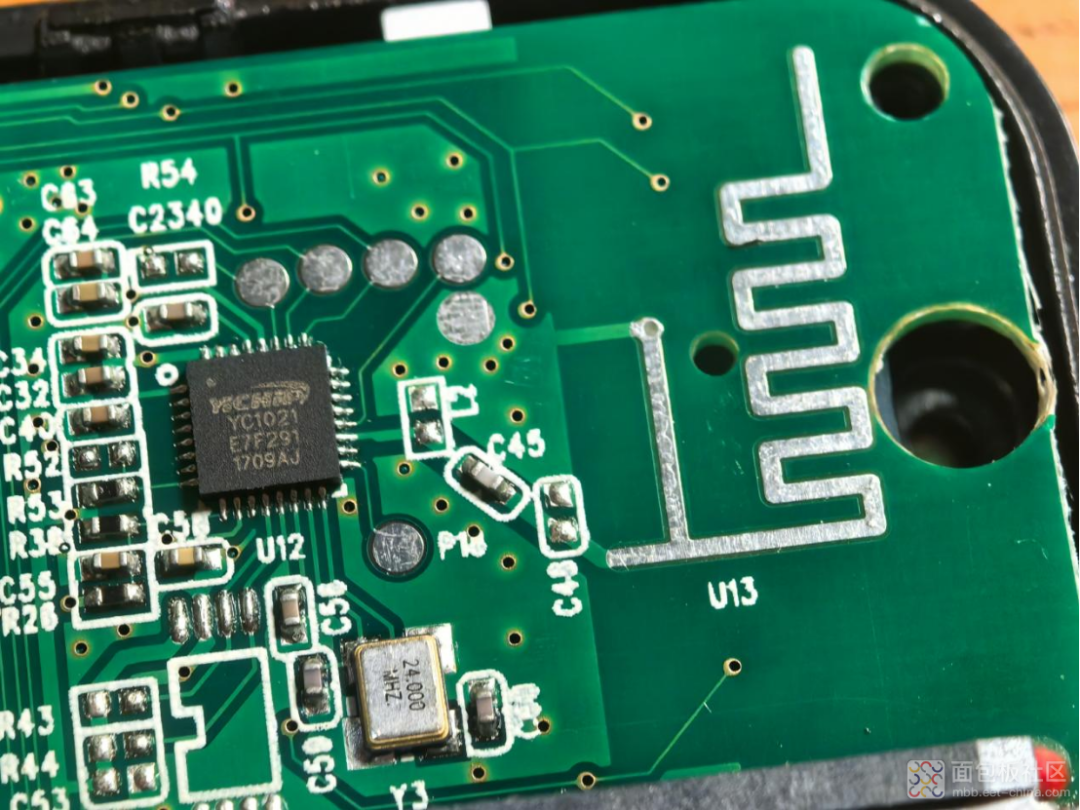

下方这颗是来自易兆微（Yichip）的YC1021系列无线芯片。根据资料，YC10XX系列是专为2.4GHz ISM频段设计的低功耗、高性能芯片，集成了蓝牙3.0 BR + 5.0 BLE + 2.4G私有协议三模功能。

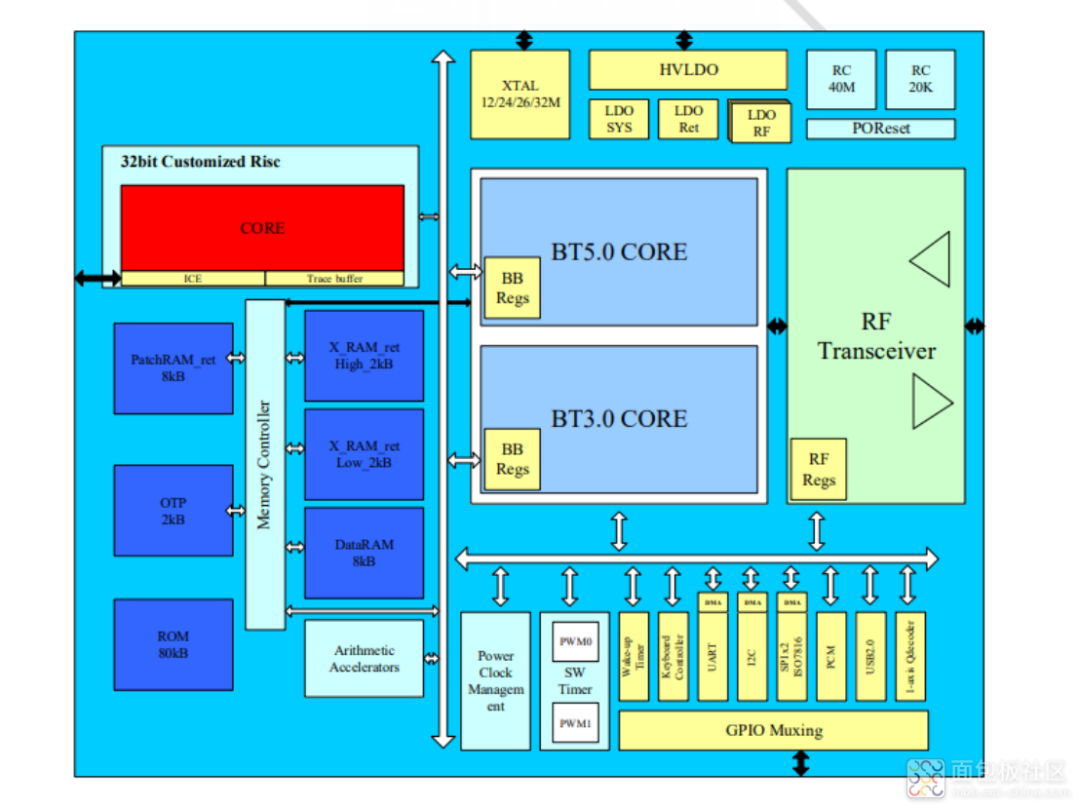

它采用55nm CMOS工艺，旨在提供高集成度、低功耗和低成本解决方案。下图是该系列芯片的典型架构框图。

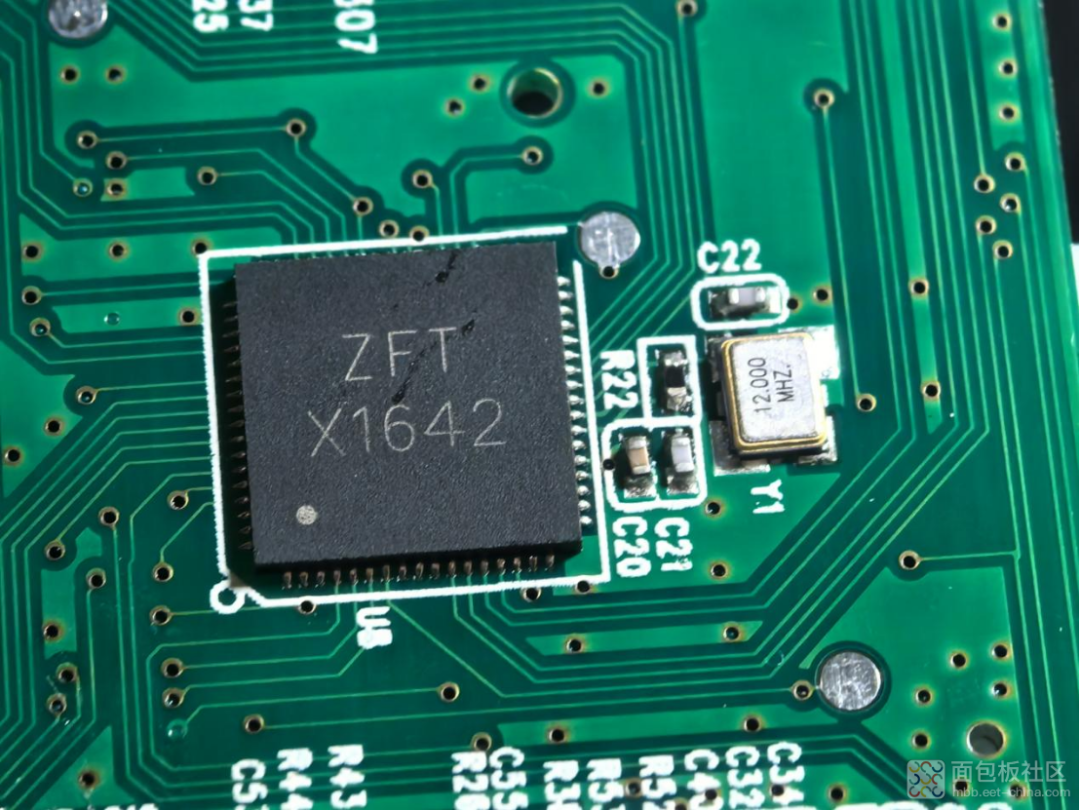

电路板中央有一颗体积稍大的芯片，丝印为“ZFT X1642”。同样，在网上无法找到其相关资料。这很可能是一颗为金融支付定制的专用主控MCU，出于安全和保密考虑，相关信息不对外公开。

POS机的上半部分密布着各种阻容等小元件。

靠近电池接口处有几颗六脚芯片，从布局上看显然是负责电池充电和保护的电源管理芯片，属于比较经济常见的方案。

上方是磁条卡的读写磁头。可以看到磁头两端有弹性簧片，中间三个突起是实际的读写位，其原理和早期的磁带录音机磁头非常相似。

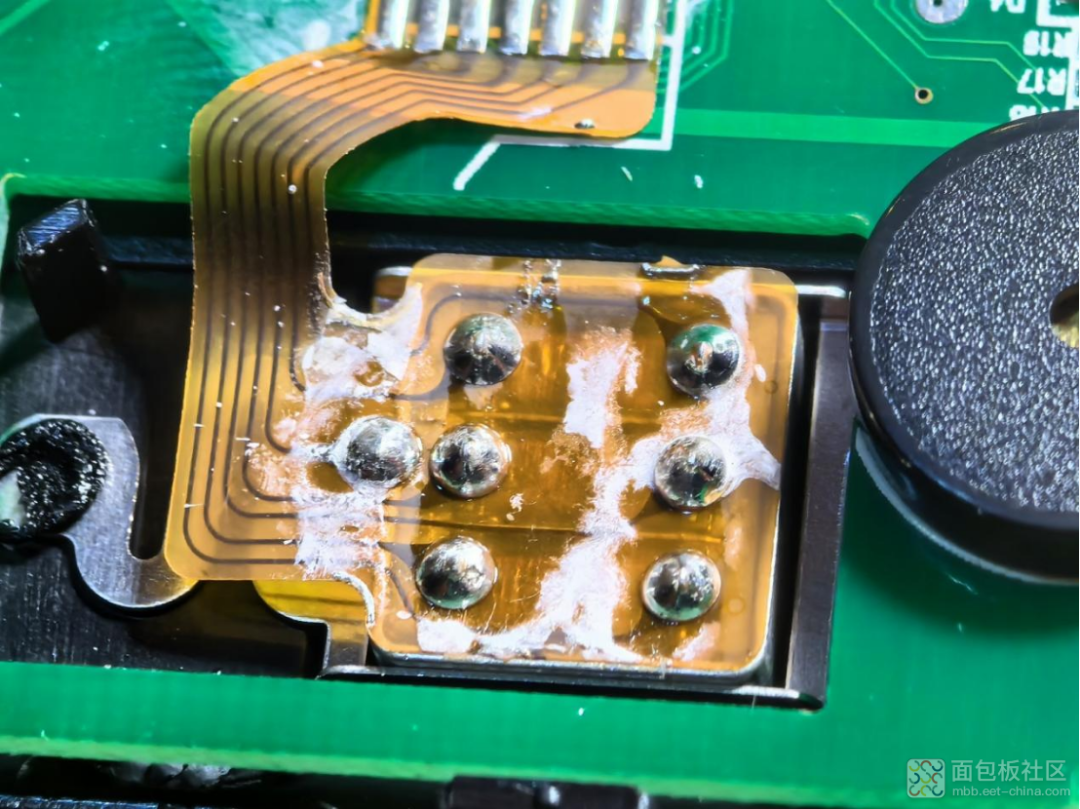

磁头背面有七根引脚：一根是外壳接地，其余六根分别对应三个读写位的线圈。

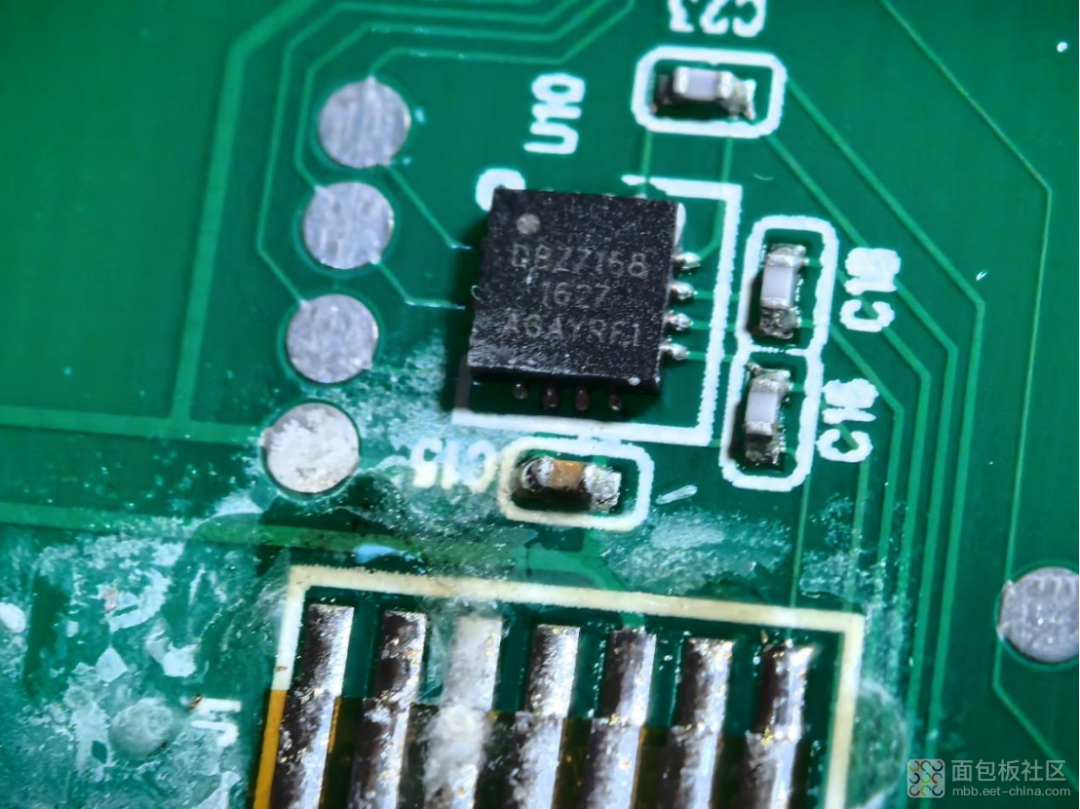

顺着线路往下看，磁头连接到了一颗小芯片上。这应该就是磁头的控制芯片，负责将读取到的磁条模拟信号转换为数字信号，再发送给主控MCU。主控MCU则通过蓝牙将交易信息同步到手机App。这颗控制芯片的型号信息同样无处可查。

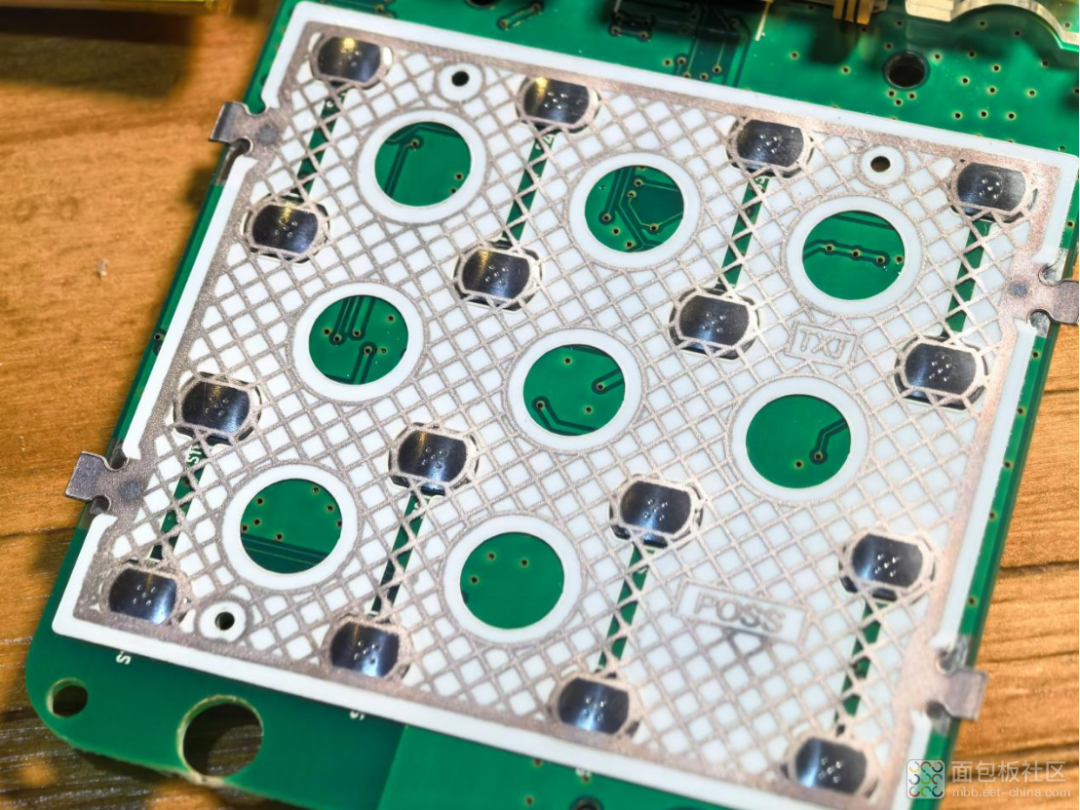

机器正面的数字键盘使用了大量的锅仔片（金属弹片）作为按键触点。

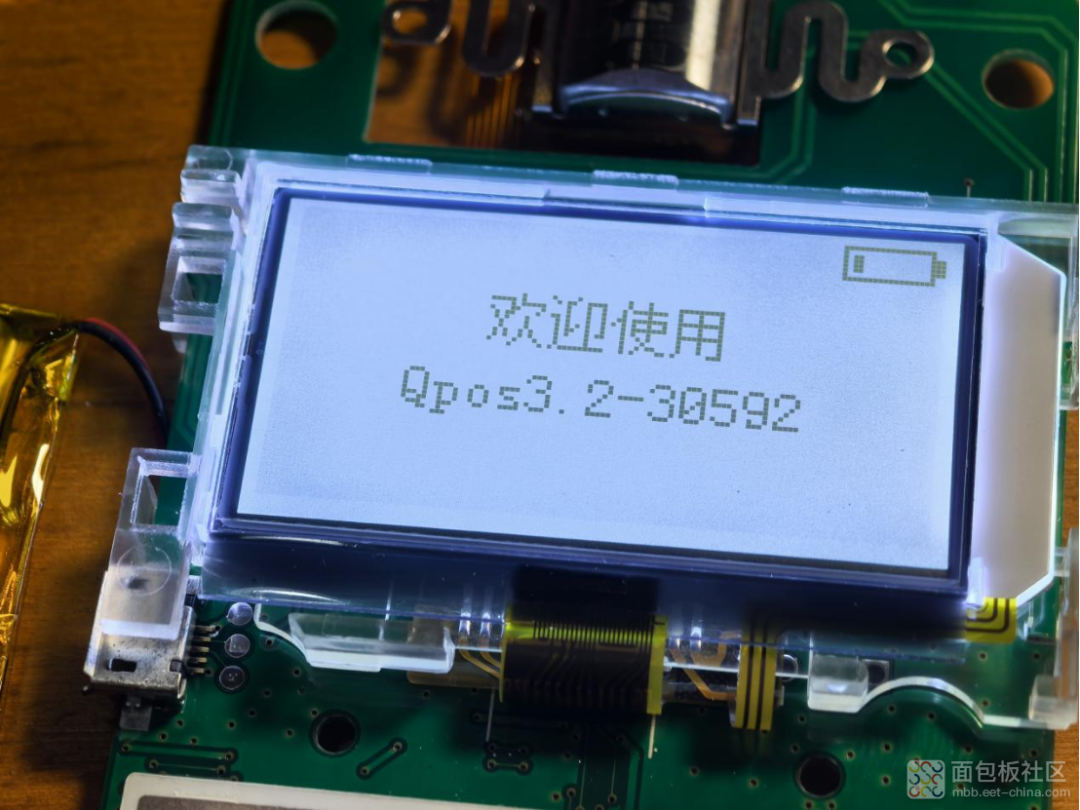

拆开外壳后，显示屏依然可以正常显示。

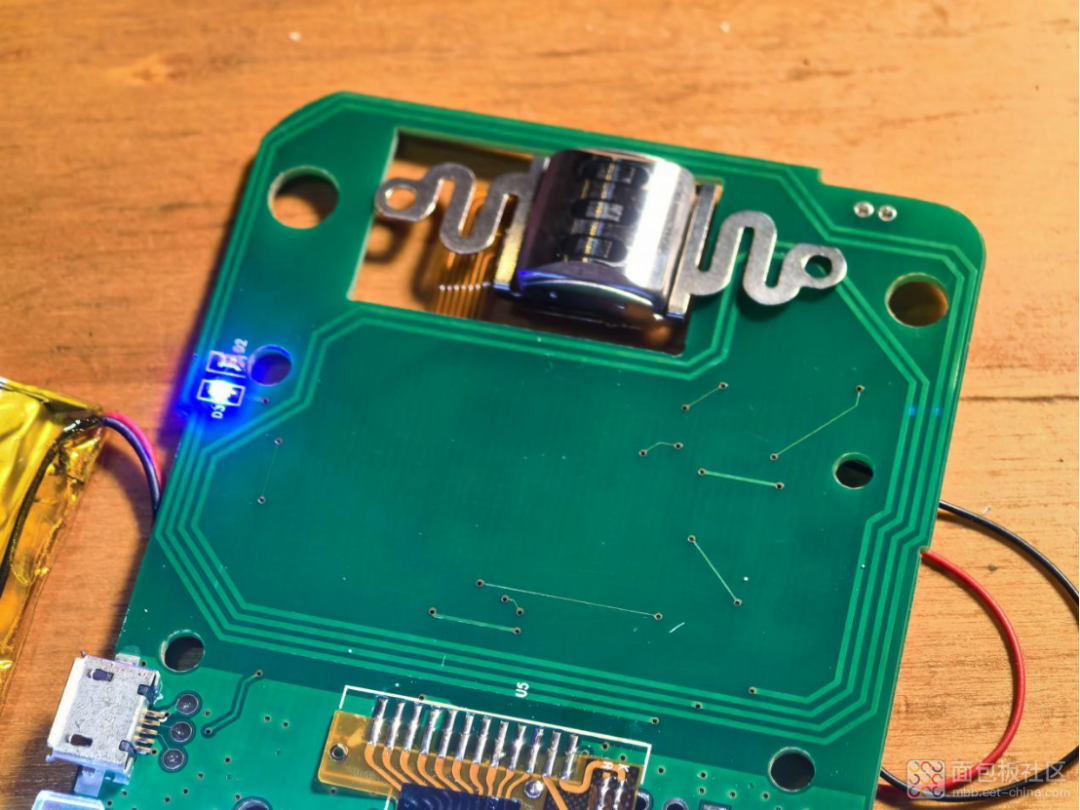

在机器的背面面板上，我们可以看到有几圈导线绕成矩形线圈，PCB板上对应区域没有铺铜。这应该就是用于NFC支付的无线感应线圈。

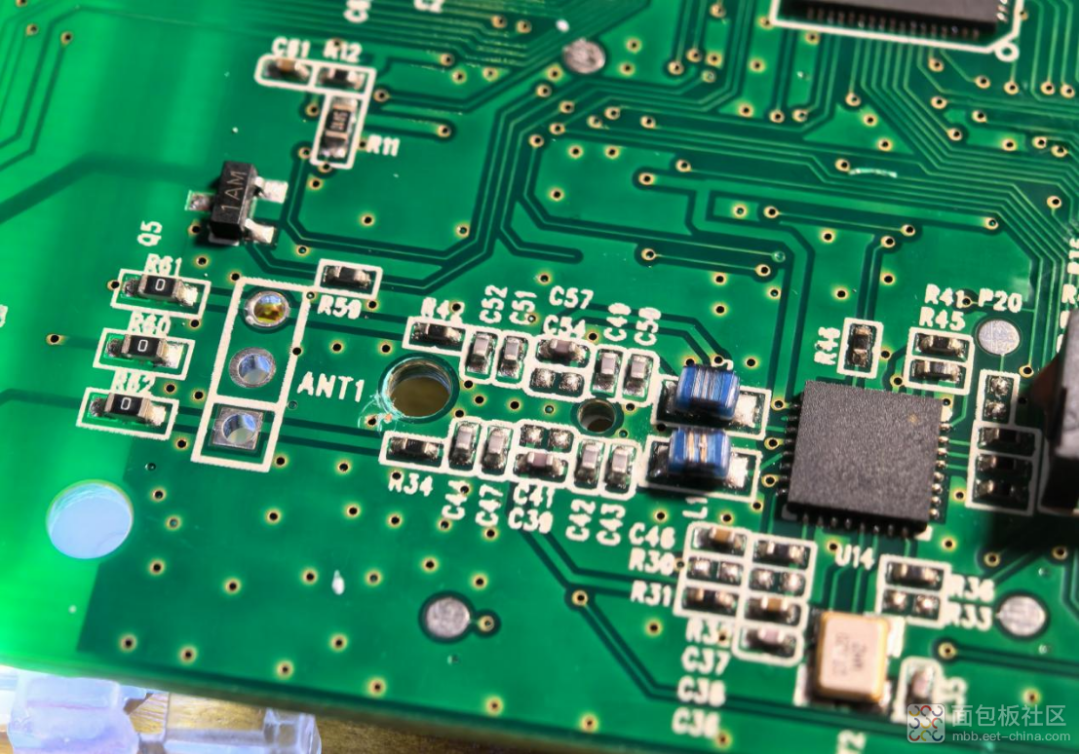

顺着线圈的引线寻找，经过几个匹配电阻后，可以看到“ANT1”的丝印，这就是天线接口。信号经过一些滤波电路和绕线电感后，进入了一颗芯片。凑近观察，这颗芯片的丝印也被有意打磨掉了。

安全设计的思考

通过这次拆解，我们发现除了蓝牙通信芯片有公开信息外，主控MCU以及处理三种支付方式（磁条、芯片、NFC）的协处理器芯片均无法查到有效资料。这其实很容易理解：金融支付设备对安全性的要求极高。

如果核心处理方案完全公开，就可能会有人针对性地开发逆向工程工具或信息窃取手段。对于硬件层面的攻击，这相对更容易实现。因此，绝大多数对安全有严苛要求的产品，都会采用类似的“信息藏匿”策略，使用定制化或信息不公开的专用芯片，从物理和逻辑层面增加攻击难度。

一次简单的拆解，是不是让你对身边这台小小的支付设备有了新的认识？自互联网时代以来，信息安全始终是一个核心议题。这些承担着加密解密、身份认证任务的“涉密芯片”很少进入大众视野，但正是这些我们“看不见也查不到”的小芯片，在底层为我们筑起了金融交易安全的第一道防线。对这类硬件安全方案的探讨，在像云栈社区这样的技术论坛中，总能引发开发者们的深入思考。
