技术干货：深入剖析SIM Jacker攻击原理，从GSM短信到OTA消息的移动安全漏洞

2019年9月，AdaptiveMobile Security披露了一种针对SIM卡上S@T Browser应用的远程攻击方法，被称为“Simjacker”。攻击者通过向目标手机发送一条精心构造的短信，就能实现远程定位等操作，潜在危害巨大。鉴于SIM卡的普遍使用，其安全问题影响范围极广。据当时估算，全球可能有超过10亿台设备的SIM卡易受此攻击。本文将对SIM Jacker的攻击原理进行一次较为深入的技术分析。

一、背景知识：短信是如何发送的？

在深入了解攻击之前，我们需要对移动通信的基本框架有所认识。GSM（全球移动通信系统）是由ETSI制定的第二代（2G）数字蜂窝移动通信标准，其信令和语音信道均为数字式，俗称“全球通”。

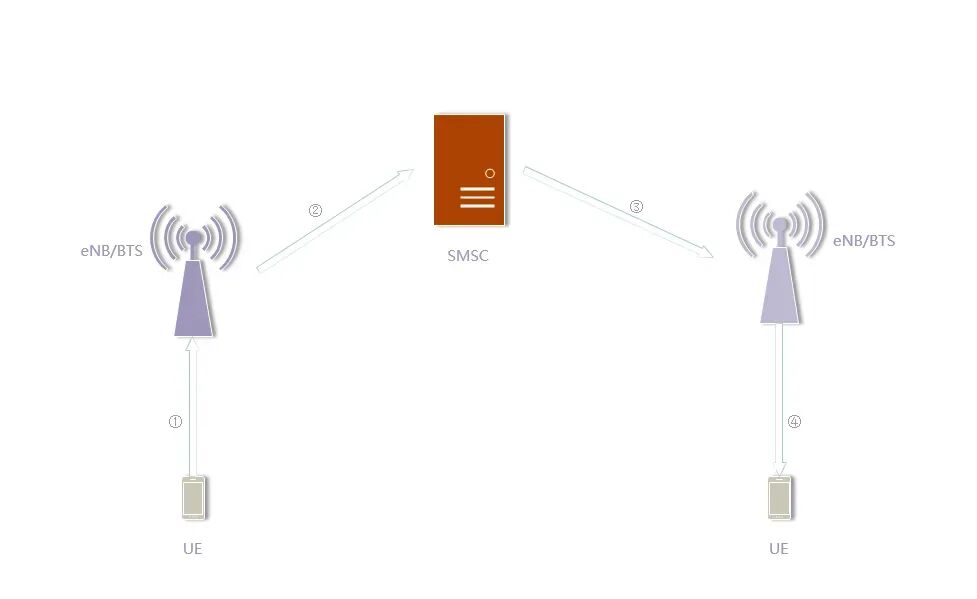

短信（Short Message Service, SMS）是基于GSM网络的核心服务之一。其发送流程主要涉及三个主体：发送者、短信中心（SMSC）和接收者。短信必须经由短信中心转发才能到达接收者的SIM卡。

具体步骤简述如下：

1. 发送者编辑短信，通过无线信号发送至附近基站。
2. 基站将消息经一系列网元处理，转发至运营商的短信服务中心。
3. 短信服务中心处理后，将数据转发至接收者附近的基站。
4. 接收者附近的基站将短信内容发送给接收者。

二、PDU模式短信格式解析

GSM收发短信主要有三种模式：BLOCK模式（已很少使用）、TEXT模式（仅支持ASCII码）和PDU模式。PDU模式虽然编解码复杂，但被所有手机支持，且能使用任何字符集（如发送中文），是手机的默认编码方式。

下面以一个实际的十六进制PDU串为例进行分解：
0891683108200805F011190D91683188902848F40008FF108FD9662F4E0067616D4B8BD577ED4FE1

这条PDU可以被拆解为以下部分：

• 短信中心地址 (SCA): 0891683108200805F0
• First Octet (FO): 11
• 消息参考值 (MR): 19
• 接收者号码 (DA): 0D91683188902848F4
• 协议标识 (PID): 00
• 数据编码方案 (DCS): 08
• 有效期 (VP): FF
• 用户数据长度 (UDL): 10
• 用户数据 (UD): 8F......E1

关键字段详解：

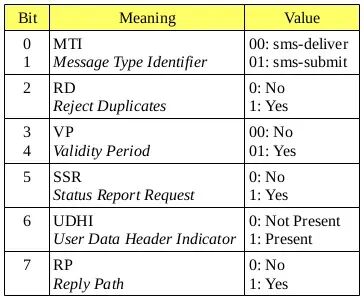

1. First Octet字段: 此字段至关重要，每位都有特定含义。将十六进制11转换为二进制00010001，从最低位（右）开始解读：

   • 位1-2 (MTI): 01，表示此为SMS-SUBMIT（从移动设备发往短信中心）。00则表示SMS-DELIVER（从短信中心发往设备）。
   • 位3 (RD): 0，表示不接收重复消息。
   • 位4-5 (VP): 10，表示使用相对有效期。
   • 位6 (SSR): 0，不请求状态报告。若为1，则要求短信中心返回送达报告，此特性曾被用于定位研究。
   • 位7 (UDHI): 0，表示用户数据为普通短信。若为1，则表示用户数据包含头信息，这正是OTA消息（如SIM Jacker利用的）的关键标志。
   • 位8 (RP): 0，设置回复路径。



2. 数据编码方案 (DCS): 08 表示使用UCS2编码，可用于发送中文等Unicode字符。00为7-bit编码（英文），04为8-bit编码。

三、动手实验：在Android设备上发送PDU短信

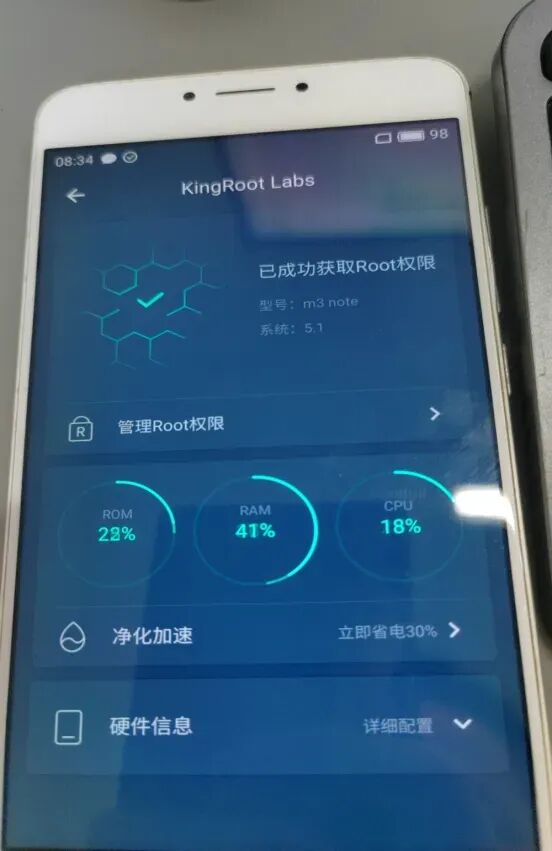

理解了PDU格式后，我们如何实际发送一条呢？最直接的方法是使用GSM模块。为了方便实验，这里使用一台已获取Root权限的Android手机（例如魅族M3 note）进行演示。

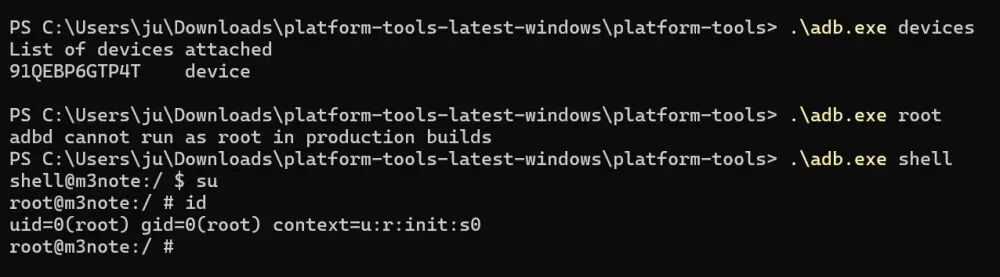

首先，确保通过ADB连接并已获得Root权限。

在Linux内核的Android系统中，一切皆文件，SIM卡通信接口也被映射为一个设备文件。我们需要先找到这个文件。可以通过监控Radio日志来定位：

logcat -b radio | grep dev

插入SIM卡后，日志会输出大量信息，从中可以找到SIM卡映射的设备节点（例如/dev/pts/4）。

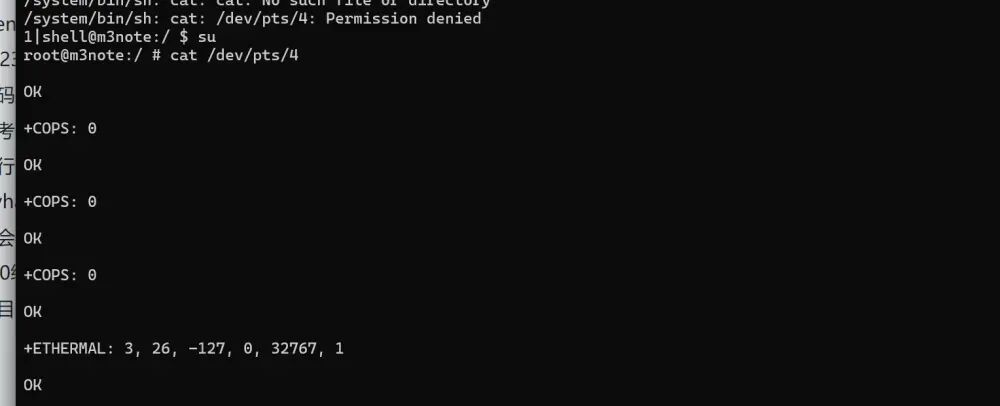

找到设备后，由于不同设备对AT命令换行符的要求可能不同，需要测试正确的格式：

echo -e "AT+COPS?\n" > /dev/pts/4

确定格式后，即可发送一条测试短信：

echo -e "AT+CMGF=0\n" > /dev/pts/4 # 设置为PDU模式
echo -e "AT+CMGS=20\n" > /dev/pts/4 # 设置PDU数据长度
echo -e "0031000D9168xxxxxxxxxxxx00000005E8329BFD06\032\n" > /dev/pts/4 # 发送PDU数据，\032代表Ctrl+Z（结束符）

四、SIM Jacker攻击原理剖析

铺垫了以上基础知识后，现在可以深入探究SIM Jacker攻击的核心。

（1）OTA消息：攻击的载体

OTA（空中下载）消息，也称为二进制消息，是一种特殊的APDU消息，其中包含一组针对SIM卡内特定应用（如USIM应用工具包）的命令。这些命令可被SIM卡直接执行，功能包括拨打电话、发送短信、更新SIM文件等。

这类消息本应由运营商发送以管理用户SIM卡，但关键在于，普通用户也能构造并发送OTA消息。这就为攻击者打开了大门。

SIM Jacker攻击成功需要几个条件：

1. 短信中心能够接收并转发PDU格式的短信。
2. 接收方的SIM卡能够解析包含USAT命令的PDU消息。
3. SIM卡上部署了S@T浏览器技术，并且其安全级别被设置为最低（“不应用任何安全措施”）。

回顾PDU格式，其中的UDHI位（First Octet第7位） 就是普通短信与OTA消息的“开关”。当此位设置为1时，用户数据（UD）部分就包含了可供SIM卡应用执行的命令头和数据。

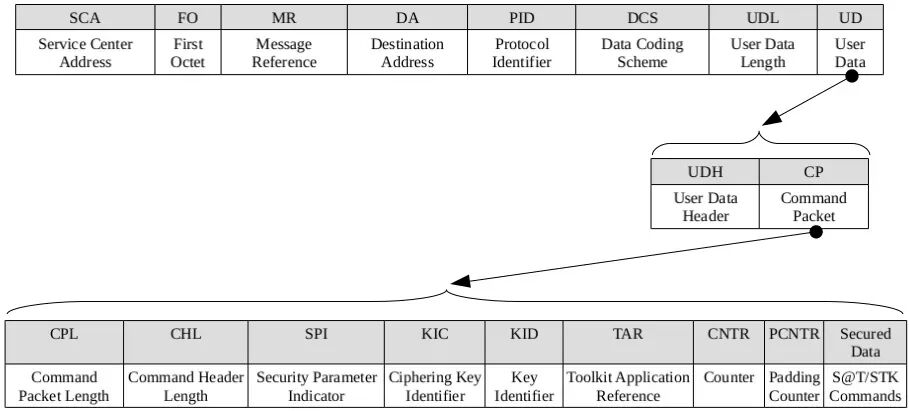

如图所示，当UDHI=1时，用户数据（UD）部分结构变为：

1. 用户数据头 (UDH): 包含头长度（UDHL）和头内容。头内容可指示是否包含安全头等。
2. 命令包 (CP)：这是核心部分，包含：
   • 命令包长度 (CPL)：整个命令包的字节数。
   • 命令头长度 (CHL)：命令头的字节数。
   • 命令头：由6个关键字段组成，决定了消息的安全性和目标。
     • 安全参数指示符 (SPI): 指定是否应用安全措施。在SIM Jacker攻击中，通常设置为 0x0000（无安全措施）。
     • 加密密钥标识符 (KIC) / 密钥标识符 (KID): 设置为 0x00。
     • 目标应用参考 (TAR): 指定SIM卡上接收消息的应用程序。对于S@T浏览器，TAR为 0x505348。
     • 计数器 (CNTR & PCNTR): 通常设置为 0x0000000000 和 0x00。
   • 安全数据: 这部分包含实际的STK字节码命令，即攻击载荷。例如，可以是指令S@T浏览器发起定位请求并将结果通过短信发送给攻击者。

（2）攻击示例分析

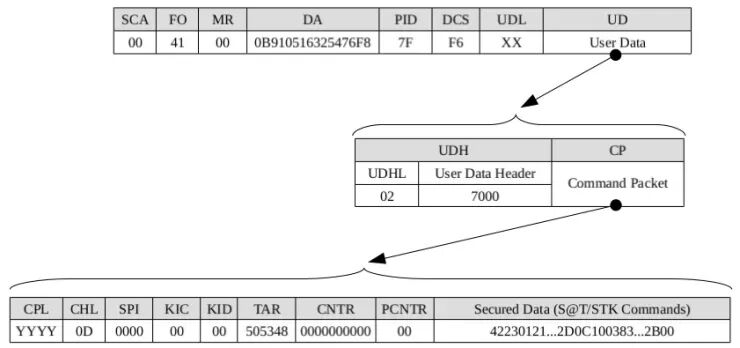

一个典型的SIM Jacker攻击PDU可能如下（通过AT命令发送）：

AT+CMGF=0
AT+CMGS=69
>0041000B910516325476F87FF6XX027000YYYY0D0000000050534800000000000042230121...2D0C100383...2B00
(CTRL + Z)

上图中的XX和YYYY是占位符，分别代表FO字段和CPL字段的具体值。整个结构清晰地展示了如何将一个恶意STK命令封装在普通的短信PDU中。

五、检测与现状

目前已有工具可以检测SIM卡是否易受此类攻击，例如使用SIM卡读卡器和SIMTester等软件。用户可以在云栈社区的安全/渗透/逆向板块找到更多关于硬件安全和漏洞分析的技术讨论。

需要注意的是，根据公开信息，国内运营商发行的SIM卡受此攻击影响的案例较少，在个人测试中也较难复现。这可能是由于运营商对SIM卡安全配置策略不同所致。尽管如此，理解其背后的网络通信原理与协议漏洞，对于提高移动安全意识至关重要。

参考文献

1. GSM短信详细流程
2. PDU格式详解
3. QuecPython SMS应用指导
