高效PCB布局设计的核心思路与实战要点

在完成电路原理分析后，下一步就是进行电路板的布局与布线。本文将系统性地介绍PCB布局的核心思路与基本原则，帮助你在实际设计中规避常见问题，提升板卡的性能与可靠性。

布局的核心思路与原则

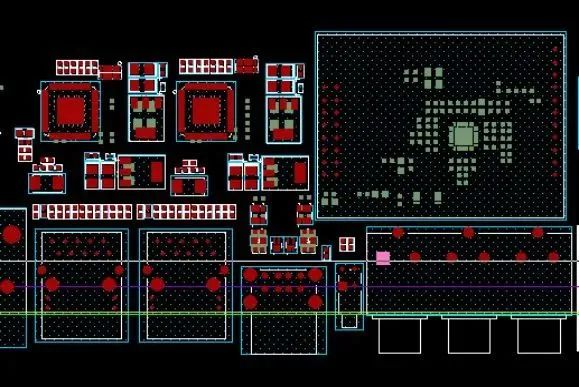

1. 结构优先与定位精度

布局的第一步是放置对机械结构有明确要求的器件。这通常包括各种连接器、按键、显示接口等。在导入结构图后，需严格按照图纸进行定位，特别要注意连接器第一脚（Pin 1）的方向，避免因方向错误导致装配失败。

2. 严格遵守限高要求

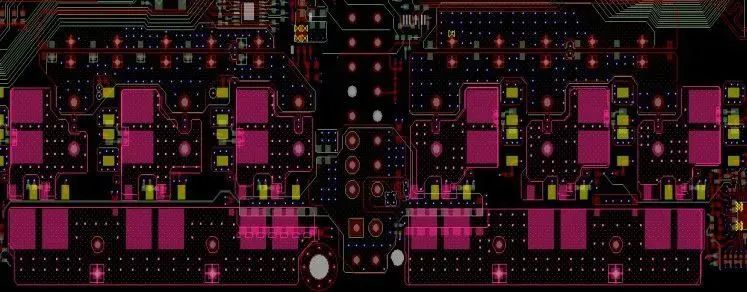

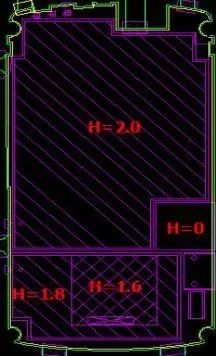

产品内部空间往往是有限的，因此在布局时必须时刻关注结构设计中的限高要求。确保所有元器件，尤其是高大的电解电容、电感、散热器等，其高度不会与外壳或其他部件发生干涉。

3. 美观与工整的布局技巧

为了使PCB看起来更专业、工整，布局时可以采用对齐工具。常用的方法包括将元件按外框边缘对齐，或者按元件的中心坐标进行居中对齐，这不仅能提升视觉美感，也有利于后续的自动化焊接生产。

4. 整体散热考量

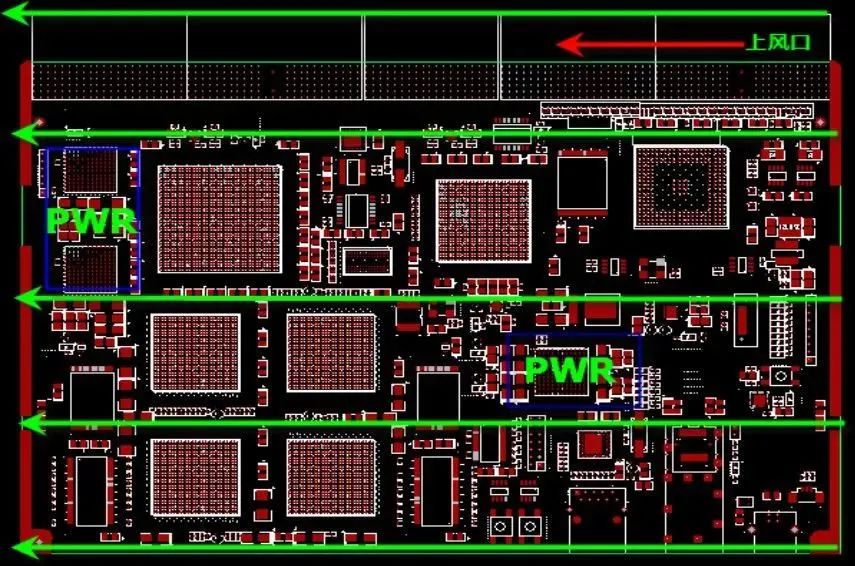

电子设备工作时会产生热量，良好的布局是有效散热的基础。应将发热量大的器件（如功率芯片、电源模块）放置在通风良好的位置，并远离热敏感器件。同时，要为散热片或风扇预留足够的空间和风道。

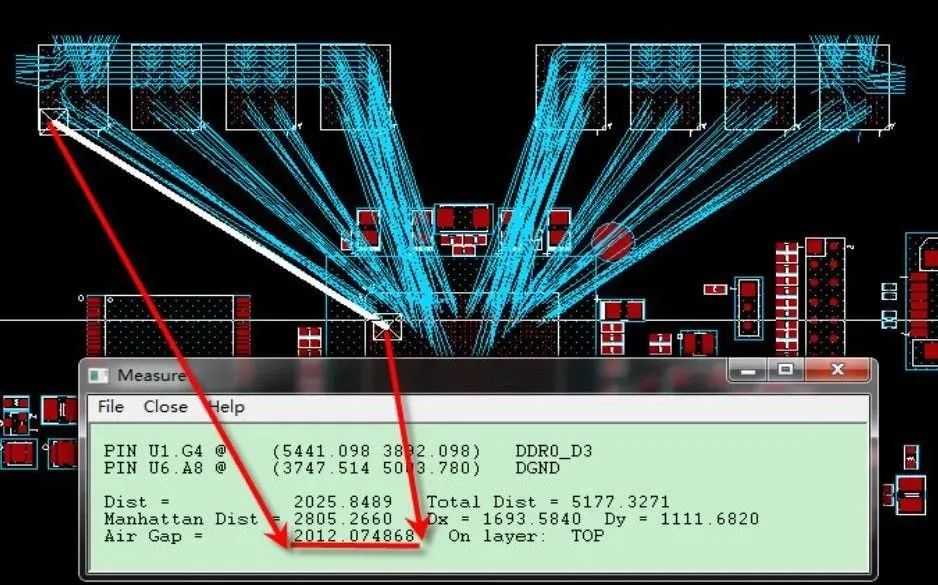

5. 预先评估布线通道与等长空间

布局不是孤立的，它必须为布线服务。在摆放元件时，就要预想主要的走线通道，避免出现“布线死区”。对于需要做等长设计的信号组（如DDR、高速差分线），必须提前规划出足够的蛇形走线空间。

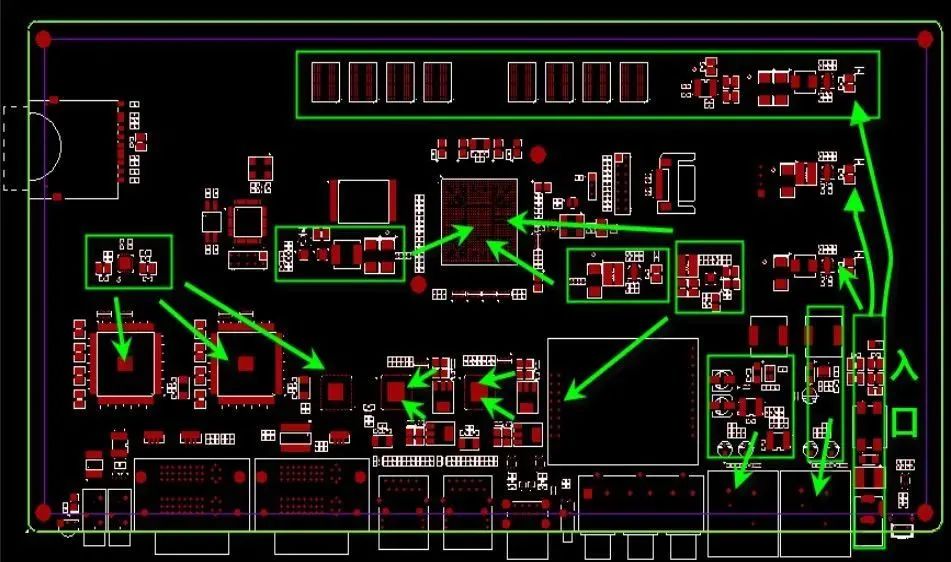

6. 规划清晰的电源流向

电源网络如同电路的“血管系统”。布局时需要评估电源的输入、转换和输出路径，确保大电流通道短而宽，减少压降和发热。电源模块、滤波电容和用电芯片应形成一个高效的“能量传输链”。

7. 按信号速率分区

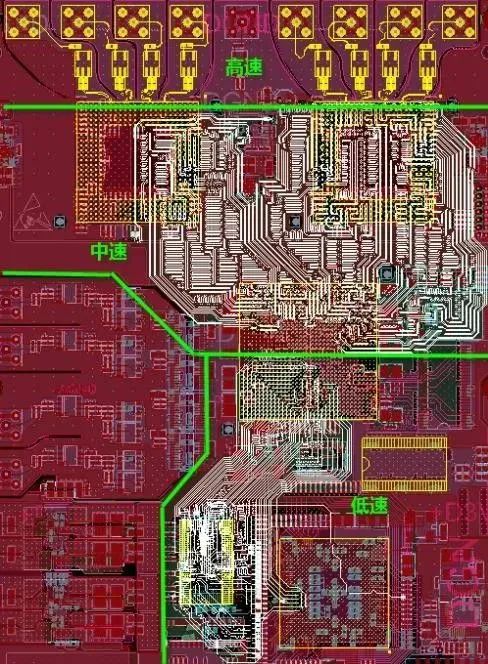

这是控制信号完整性和电磁兼容（EMC）的关键。为什么要分开？高速电路（如GHz时钟、SerDes）会产生丰富的谐波和辐射，如果与低速的按键、指示灯电路混在一起，极易造成干扰。应将电路板划分为高速、中速、低速区域。

8. 强弱电分离与敏感区隔离

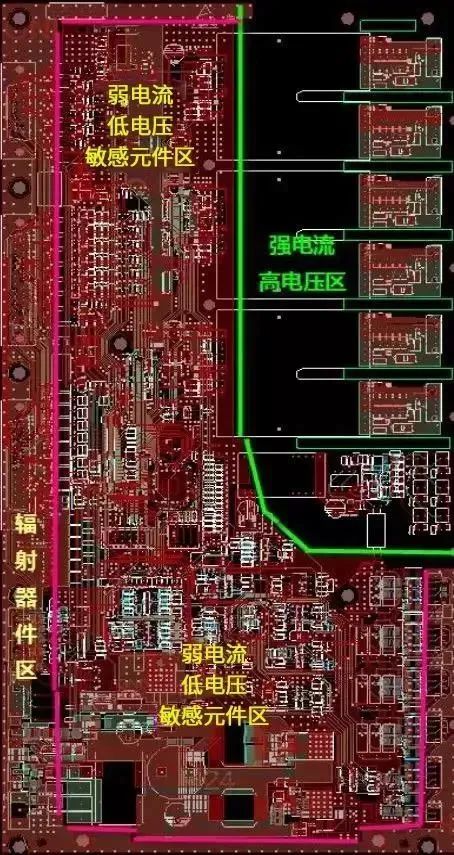

强电流、高电压的器件（如电机驱动、继电器）会产生强烈的电场和磁场。它们必须远离弱电流、低电压的敏感器件（如小信号放大器、高精度ADC）。同时，像天线、晶振这样的辐射源也应与敏感电路区隔离开。

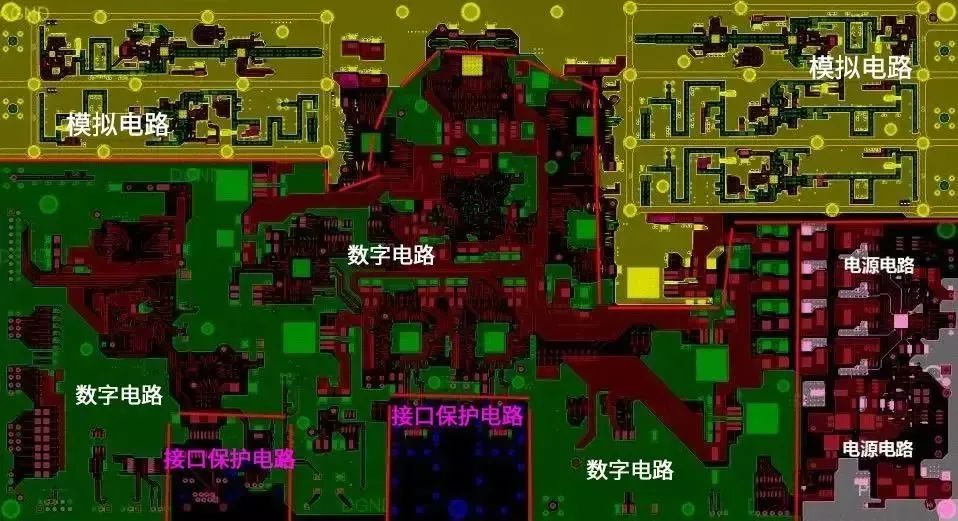

9. 模拟、数字、电源、保护电路分开

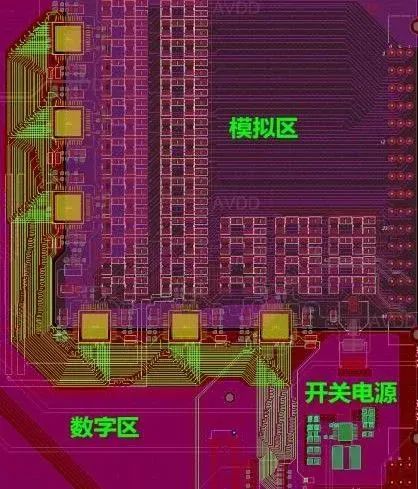

这是上一原则的延伸和具体化。模拟地和数字地需要单点连接；开关电源的噪声不能污染模拟电源；保护电路（如防雷、防静电）应自成一体。清晰的隔离是保证各电路模块正常工作的基础。

10. 接口保护器件靠近接口

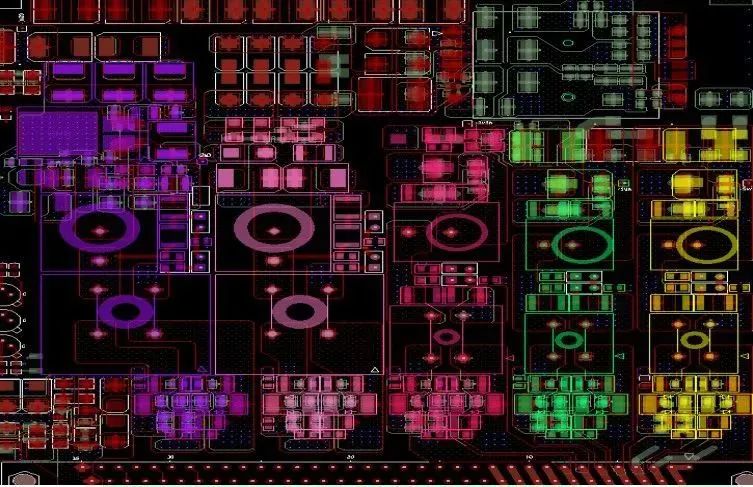

所有用于接口防护的器件，如TVS管、压敏电阻、共模电感、隔离变压器等，其首要原则就是尽量靠近接口连接器放置。这样，干扰在进入板内之前就能被有效抑制，形成“第一道防线”。

11. 接口保护器件的布局顺序

这直接决定了防护效果。顺序一旦错误，可能导致防护失效甚至器件损坏。

• 电源端口防雷顺序一般为：压敏电阻 → 保险丝 → 抑制二极管 → EMI滤波器 → 电感。按原理图顺序“一字型”布局，缺失器件则顺延。

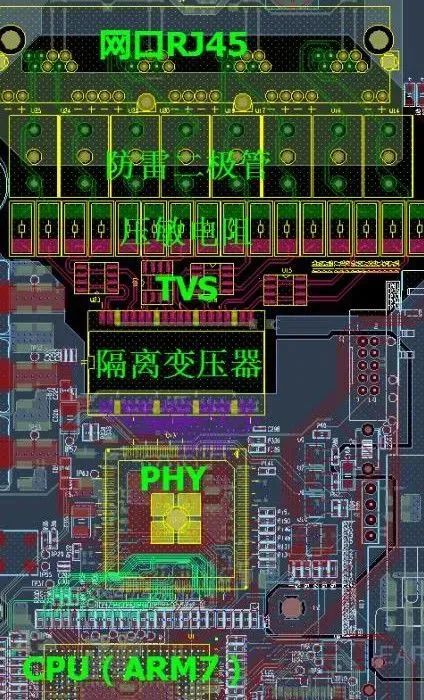

• 信号端口（如网口）保护顺序一般为：ESD(TVS管) → 隔离变压器 → 共模电感 → 电容/电阻。同样严格按照原理图进行“一字型”布局。

12. 电平转换芯片靠近连接器

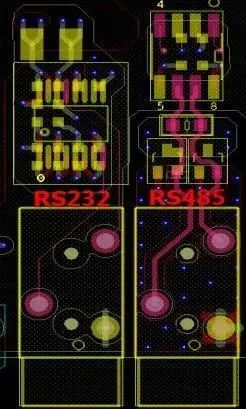

对于RS232、RS485等接口，其电平转换芯片（如MAX3232、MAX485）应尽可能靠近对应的连接器放置。这样可以缩短差分信号线的长度，减少信号反射和外部干扰的引入。

13. 敏感器件远离板边

ESD（静电放电）最容易从板边或接口处侵入。因此，像CMOS、NMOS等对静电敏感的器件，应避免放置在靠近板边或接口插拔区域的周围。

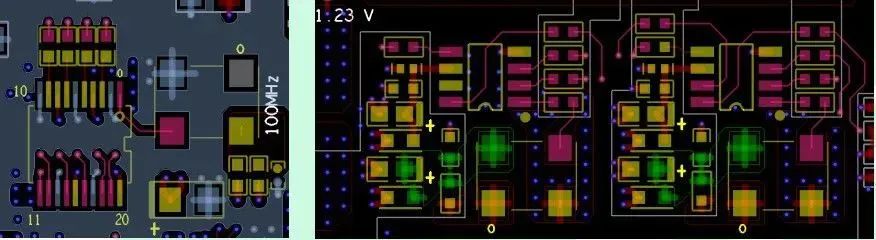

14. 时钟电路的精心布局

时钟是系统的“心脏”，其布局直接影响稳定性。

1. 晶体、晶振、时钟驱动器应尽量靠近相关IC（如CPU、FPGA）。
2. 时钟电源的滤波电路（推荐使用“π型”滤波）要紧靠时钟芯片的电源引脚。
3. 注意输出是否需串联22Ω电阻进行阻抗匹配。
4. 时钟驱动器未使用的输出引脚应通过电阻接地。
5. 时钟电路务必远离大功率发热器件。
6. 晶振应距离板边和外部接口器件1英寸（约2.54cm）以上。

15. 开关电源的隔离放置

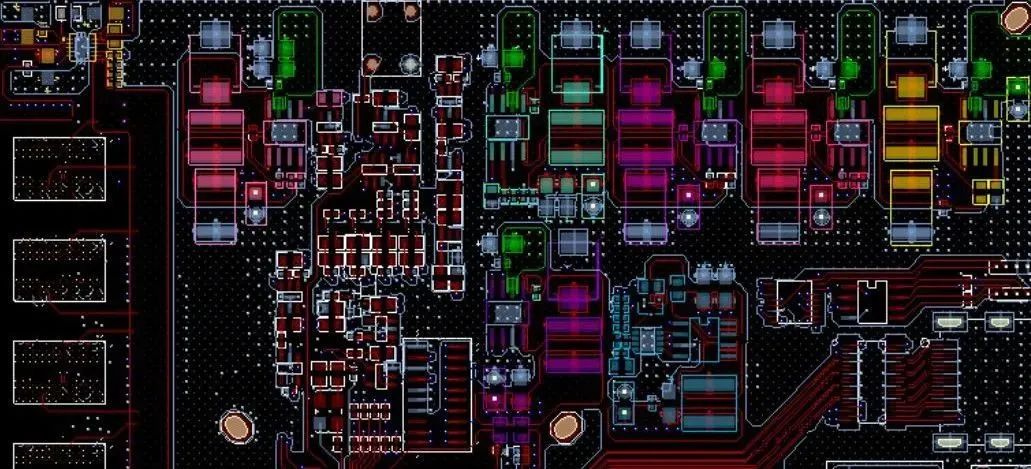

开关电源因其高频开关动作，是板上的主要噪声源之一。必须使其远离模数转换器(ADC/DAC)、模拟器件、敏感器件和时钟电路，防止开关噪声通过空间或电源线耦合到这些敏感部分。

16. 开关电源布局要紧凑且输入/输出分离

开关电源本身的布局应追求紧凑，减小功率环路面积。输入滤波电容、开关芯片、电感和输出滤波电容应形成一个紧密、高效的环路。同时，输入高压侧和输出低压侧的布线要清晰分开，避免耦合。

17. 电容与滤波器件的摆放铁律

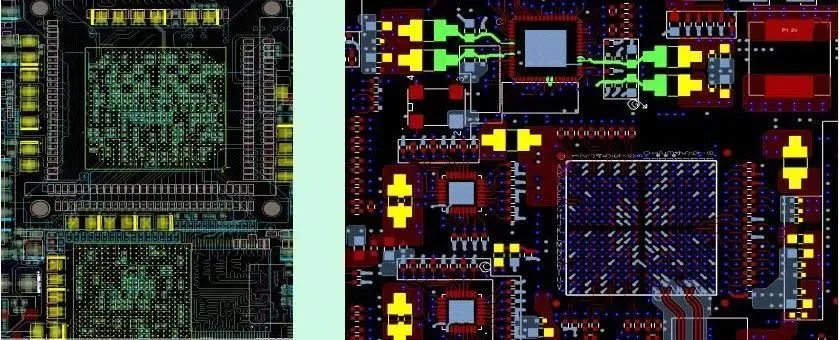

1. 退耦电容必须靠近芯片电源引脚，这是最重要的原则之一。容值越小的电容（如0.1μF），其高频特性越好，应放得离引脚越近，用于滤除高频噪声；容值较大的电容（如10μF）可以稍远，用于应对电流突变。
2. EMI滤波器要紧靠芯片电源的输入口。
3. 一般原则是每个电源引脚配一个0.1μF小电容，每个集成电路配至少一个10μF大电容，具体可根据芯片手册和实际电流需求增减。

掌握这些PCB布局的核心思路，就如同掌握了电路板设计的架构图与蓝图。每一步都需要在性能、可靠性、可制造性和成本之间做出权衡。希望这些实战要点能帮助你设计出更优秀的电子产品。如果你有更多的PCB设计心得或疑问，欢迎到 云栈社区 与广大工程师一起交流探讨。
