RK3588 是由 4 个 A76 和 4 个 A55 核心与独立的 NEON 协处理器集成的低功耗、高性能处理器,适用于 ARM PC、边缘计算、个人移动互联网设备和其它多媒体产品。在云栈社区,我们整理了这份基于 EVB 平台的硬件设计指南,帮助工程师规避常见陷阱。

RK3588 系统框图

RK3588 EVB 系统采用 RK3588 芯片,搭配 RK806-2 双 PMIC 供电方案;存储使用 LPDDR4X 与 eMMC;外设接口覆盖 2xHDMI TX、1xHDMI RX、MIPI TX、VGA、SATA、PCIe3.0 x4、TYPEC、2xRJ45 等,构成一个稳定可量产化的参考设计。详细的系统框图如下:

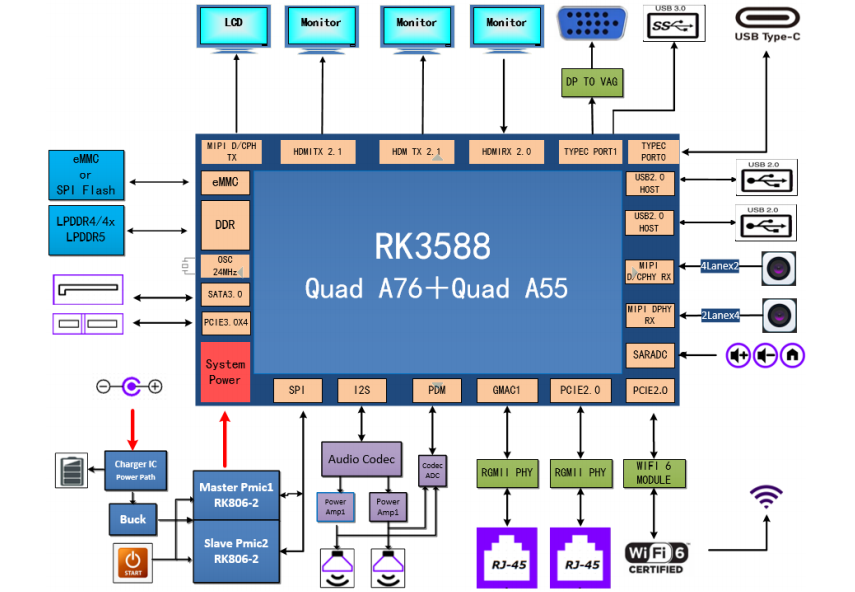

RK3588 芯片系统架构与外设接口拓扑图

RK3588 EVB 包含的功能如下:

  • DC Power:DC 12V 适配器供电接口;
  • TYPEC:一路完整 TYPEC 接口,兼容系统固件升级通道以及 DP1.4 输出接口
  • USB2.0 HOST0/1:两路 USB2.0 Standard-A 接口,可连接鼠标、U 盘、USB HUB 等设备
  • MIPI DCPHY:支持两路 4‑lane MIPI DPHY 或两路 3‑lane MIPI CPHY 信号输入,通过 80‑pin 座子接入,配套 EVB 的 IMX415 单目小板可实现拍照摄像功能
  • MIPI DPHY:支持两路 4‑lane 或四路 2‑lane MIPI 信号输入,同样通过 80‑pin 座子接入,可搭配 IMX415 单目小板使用
  • HDMI2.1 OUT:两路 HDMI2.1 OUT Standard‑A 接口,单路最大支持 8K@60Hz 输出
  • MIPI DPHY 0/1 TX:支持两路 4‑lane MIPI 信号输出,使用 FPC 线连接
  • VGA OUT:DP 信号转 VGA 输出
  • PCIe WIFI (2T2R WIFI6 & BT5.0):WIFI 型号为 AP6275P/AP6275PR3,外置 SMA 天线,支持无线上网
  • Ethernet:2 路 RJ45 接口 10/100/1000M 以太网
  • Audio Interface:支持喇叭、耳机输出声音,单 MIC 录音
  • SATA3.0 Interface:两路 7‑pin SATA 接口
  • PCIe3.0 Interface:一路标准的 PCIe x4 接口,用于扩展 PCIe 设备
  • UART Debug:用户调试查看 LOG 信息使用;支持 TYPEC 以及 MINI USB 接口
  • JTAG:系统 JTAG 调试接口
  • System Key:包含 Reset、MASKROM、PWRON、V+/Recover、V‑、MENU、ESC 按键
  • SPDIF:支持数字音频接口
  • RTC:采用 HYM8563TS 芯片,可由开发板或纽扣电池(CR1220‑3V)供电

RK3588 电源树

电源分配架构总览:

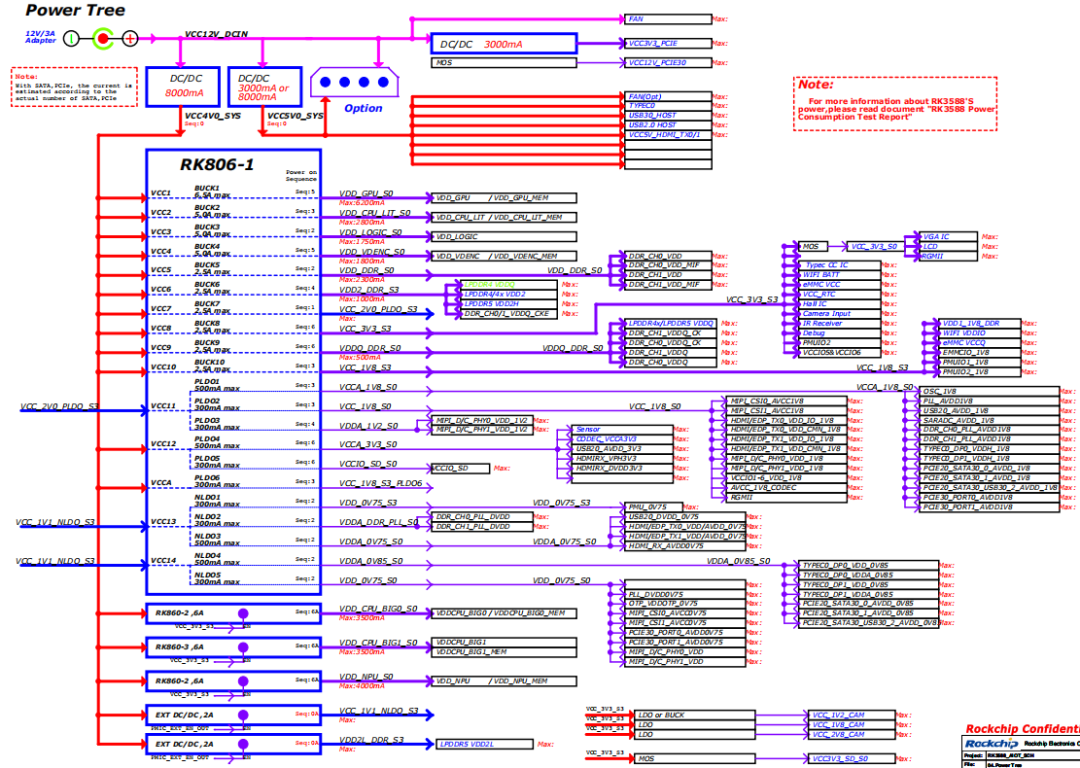

RK3588 Power Tree 电源路径分配框图

输入 12V/3A DCIN:

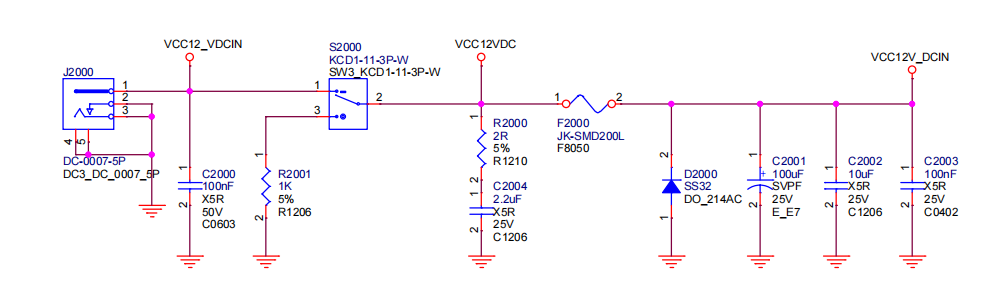

12V 输入滤波与保护电路原理图

BUCK 电路 12V 转 4V:

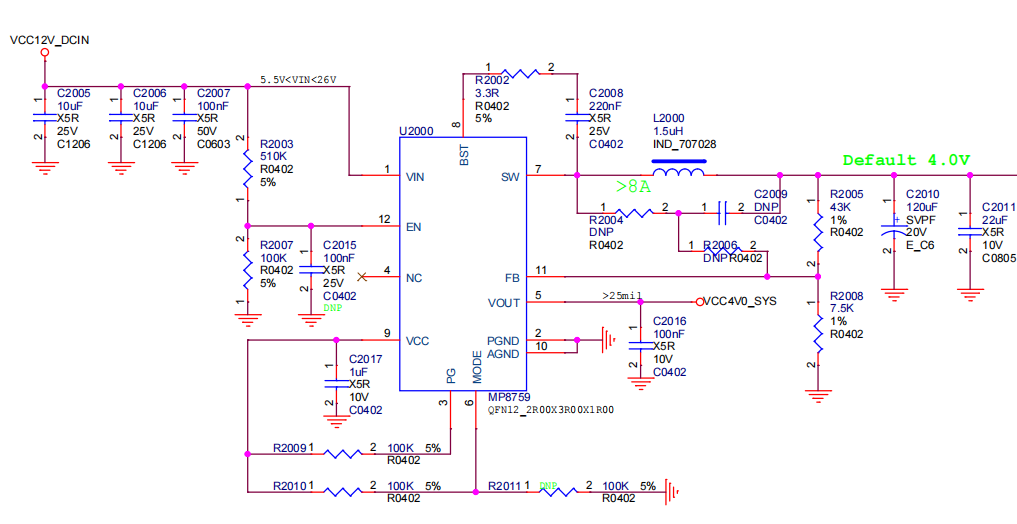

MP8759 为核心的 12V 转 4V 降压电路

BUCK 电路 12V 转 5.2V(方案一):

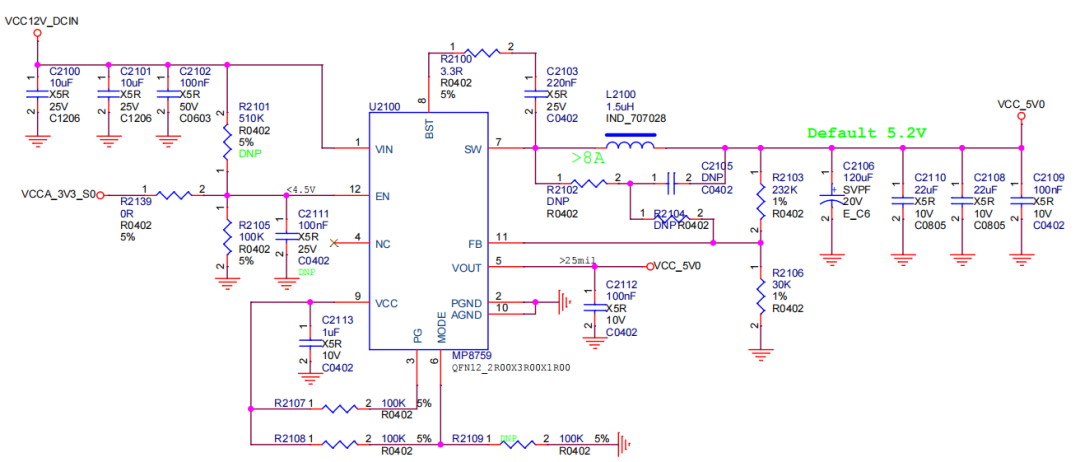

MP8759 12V 转 5.2V 电源电路

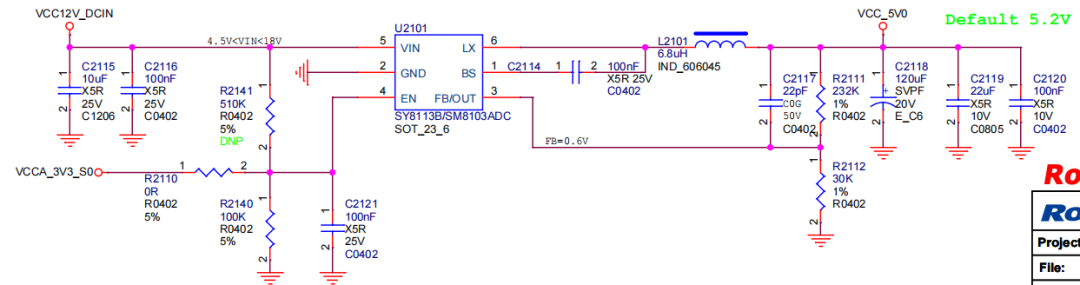

BUCK 电路 12V 转 5.2V(方案二):

SY8113B/SM8103ADC 实现的 12V 转 5.2V 电路

RK3588 电源时序

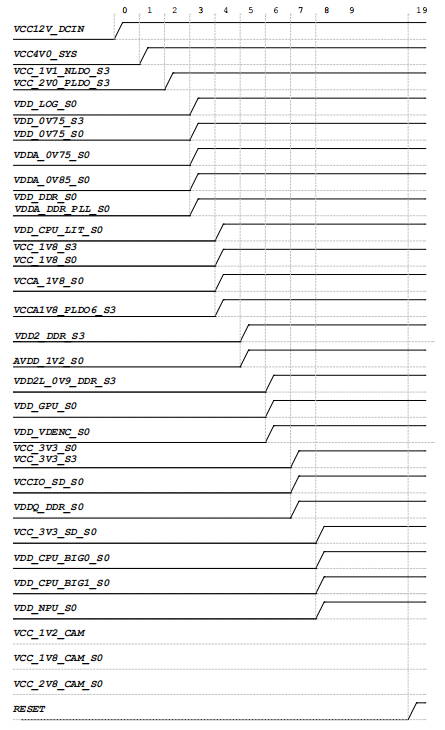

上电与复位时序波形:

RK3588 电源上电时序波形图

PMIC 通道与各路电源的默认电压、开/关状态、峰值/睡眠电流:

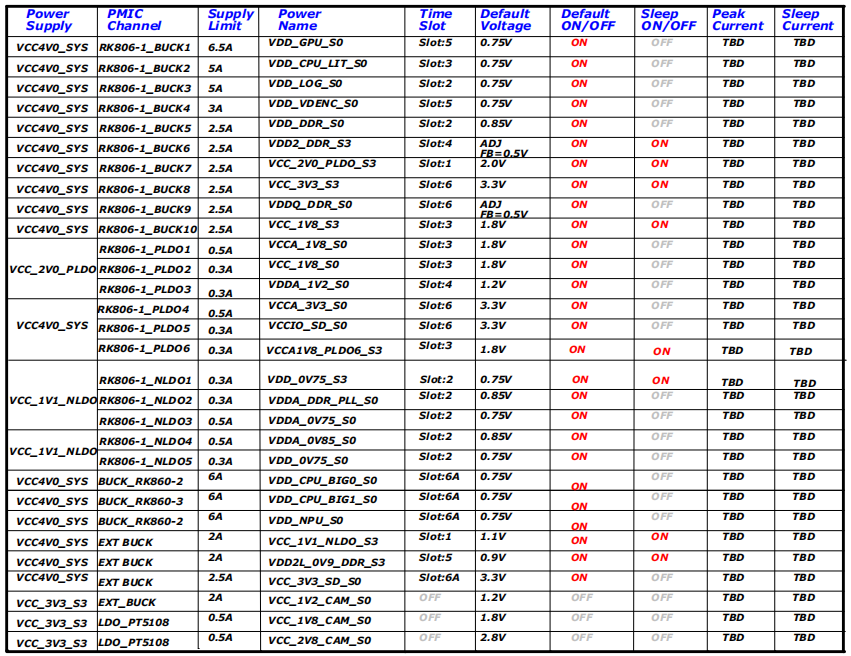

RK3588 电源管理分配表

RK3588 物理层接口

PCIe/SATA 连接器信号拓扑与 MUX 方案:

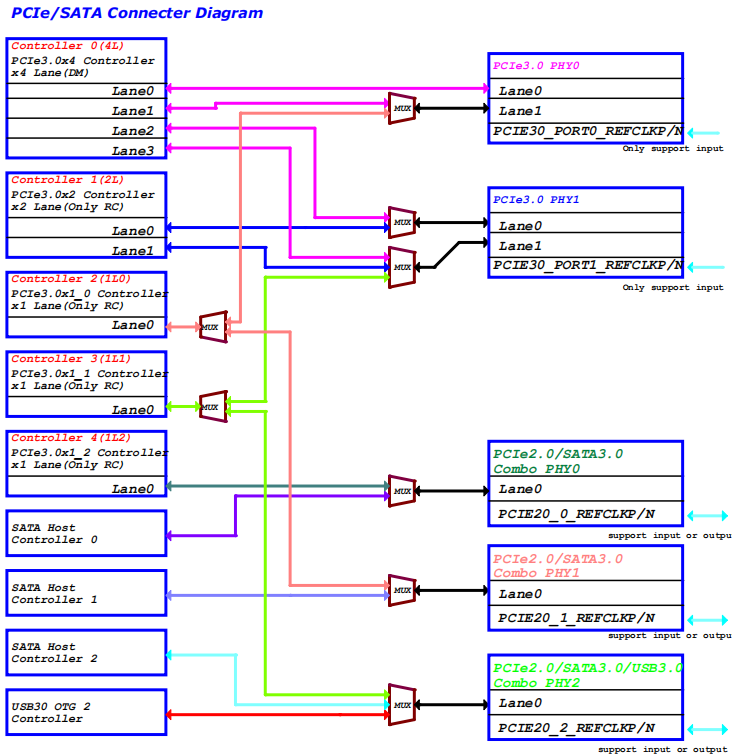

PCIe/SATA 物理层与控制器连接映射图

RK3588 PCIe 接口

支持的功能组合选项表:

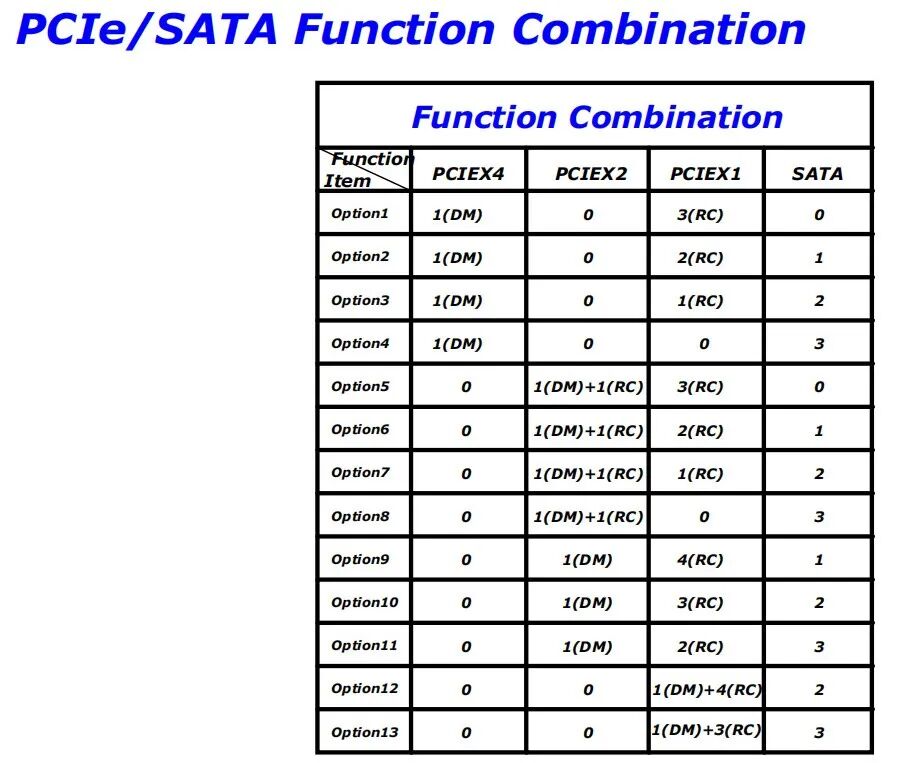

PCIe/SATA Function Combination 功能配置表

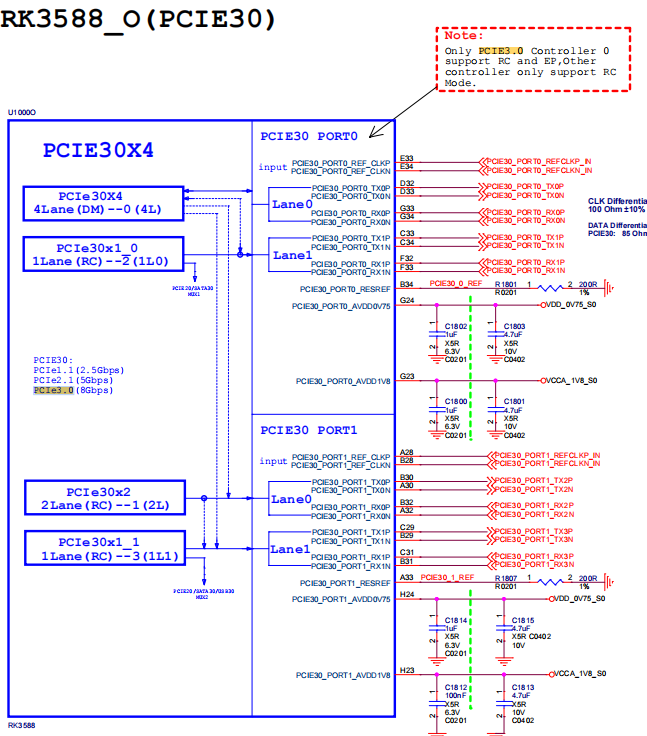

PCIe30 控制器的电路连接示意图,注意仅 Controller 0 同时支持 RC 和 RP 模式,其余控制器仅支持 RC 模式:

RK3588 PCIe30 控制器电路原理图

RK3588 接口 EMC 防护

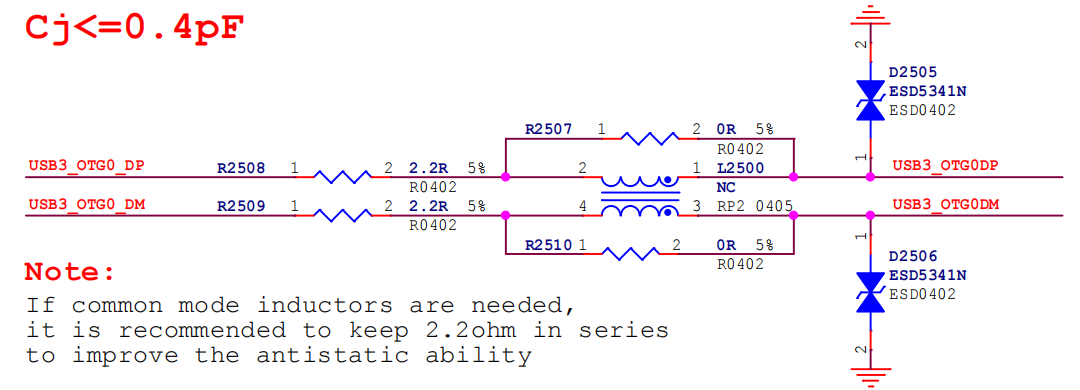

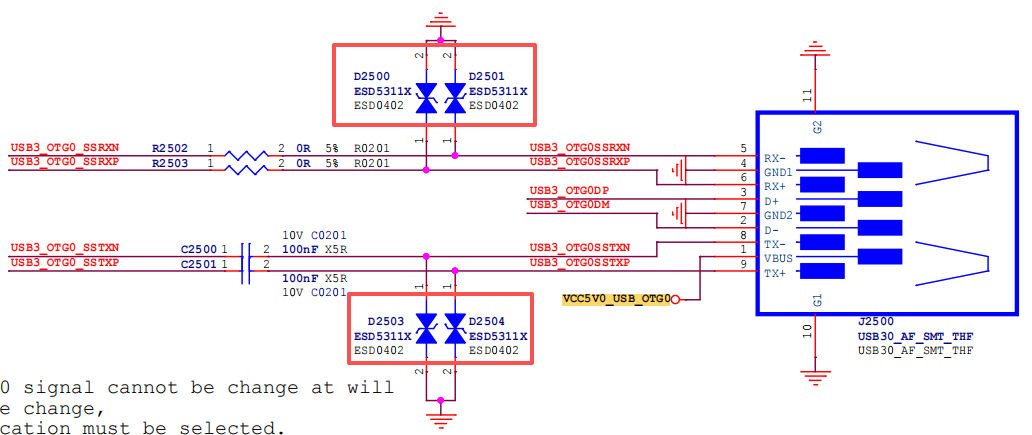

USB3.0 接口的 ESD 保护设计(串联 2.2R 电阻可改善抗静电能力):

USB3 OTG 差分信号线 ESD 保护电路
USB3 OTG ID 信号线 ESD 保护电路

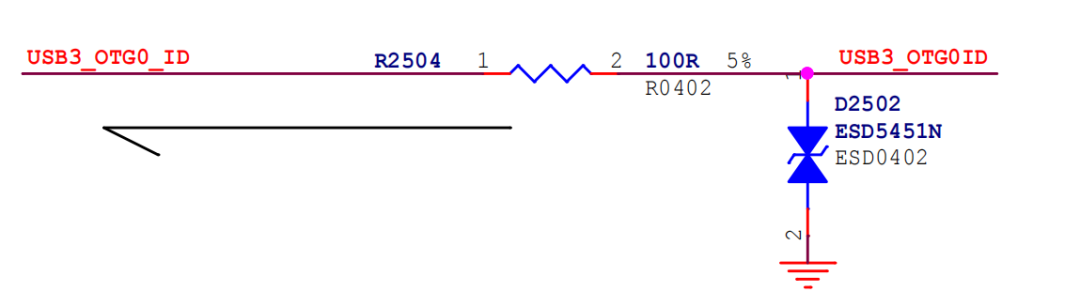

USB3 OTG 信号线终端匹配与保护器件放置:

USB3 OTG 信号线终端匹配与 ESD 防护

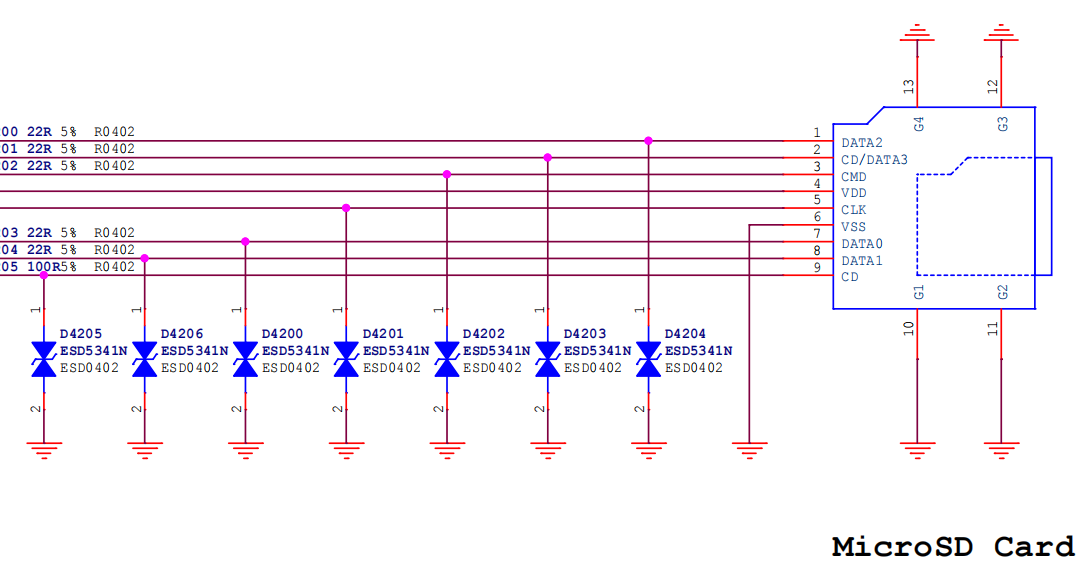

MicroSD Card 接口 ESD 防护与信号连接:

MicroSD 卡接口 ESD 保护电路

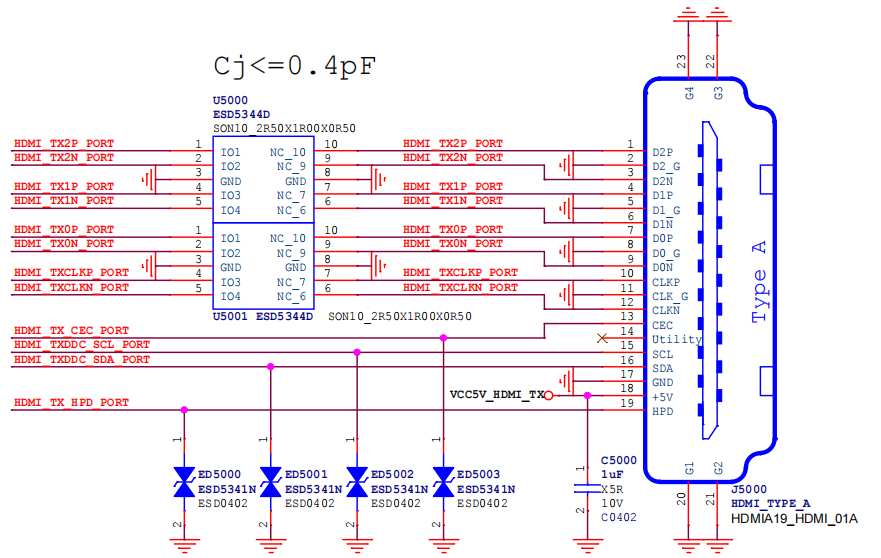

HDMI2.0 接口防护与接法:

HDMI Type-A 接口 ESD 保护电路原理图

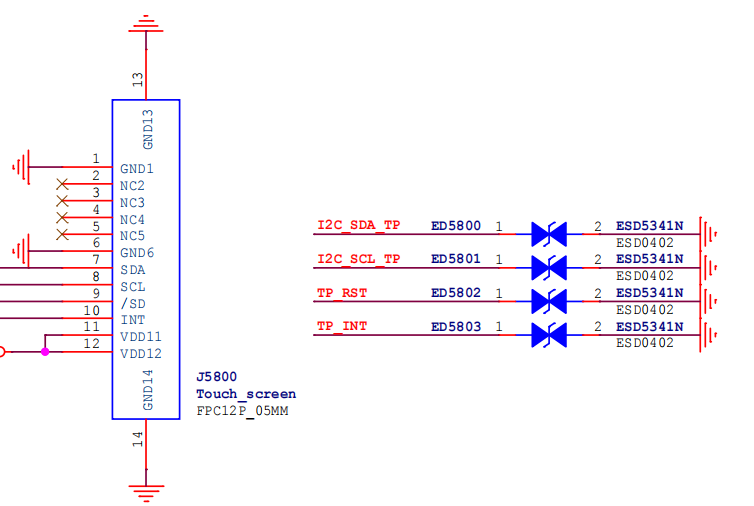

触摸屏接口的 I2C、复位和中断信号 ESD 防护:

触摸屏 FPC 接口 ESD 保护电路

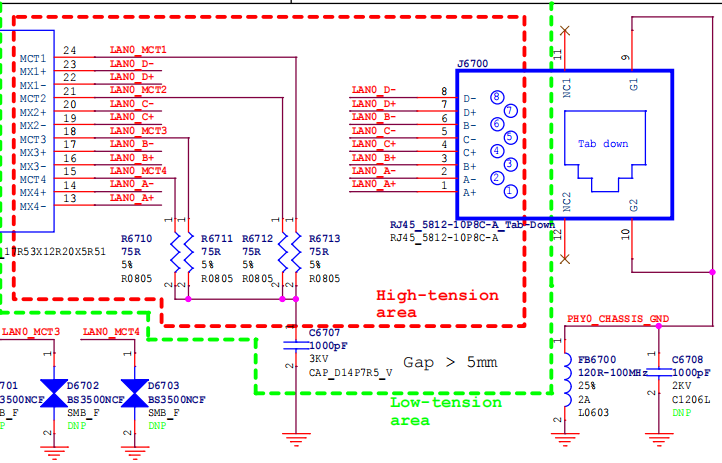

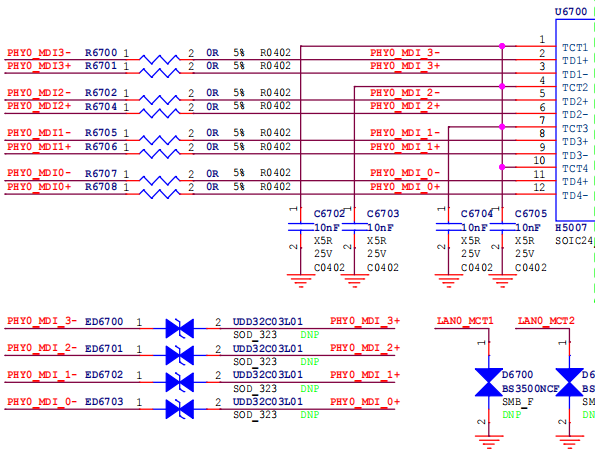

以太网变压器左边接 ESD 保护器件,注意高压区与低压区的隔离(间隙 > 5mm):

以太网 MDI 信号线 ESD 防护电路
以太网接口高压隔离与保护电路

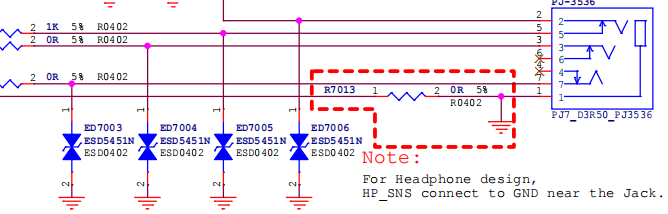

耳机接口 ESD 防护与 HP_SNS 接地设计(耳机接近插孔时将 HP_SNS 短接到 GND):

耳机插孔 ESD 保护与检测电路

RK3588 DDR 建议

强烈建议不要私自改动 DDR 部分走线及器件摆放!客户项目中 DDR 部分走线若有改动,请参考 RK 硬件 LAYOUT 指南指导文件进行。

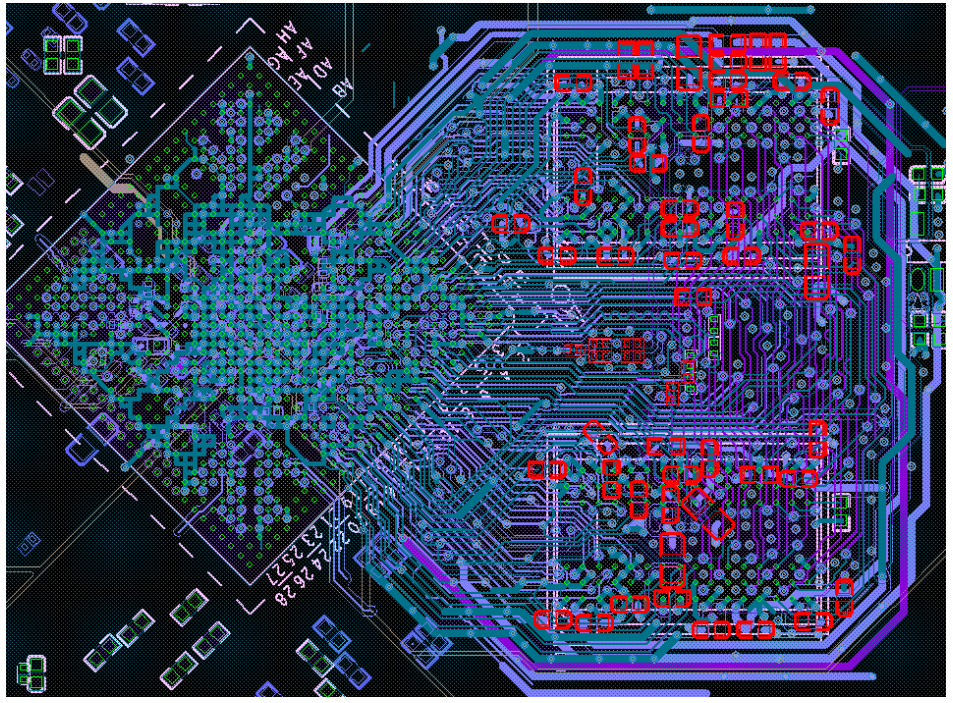

DDR 走线参考 Layout 示例

保证铺铜的完整性,保证电源/地完整性,会直接影响 DDR 性能及兼容性。以下为 RK 官方参考设计的铺铜效果,电源/地未被分割:

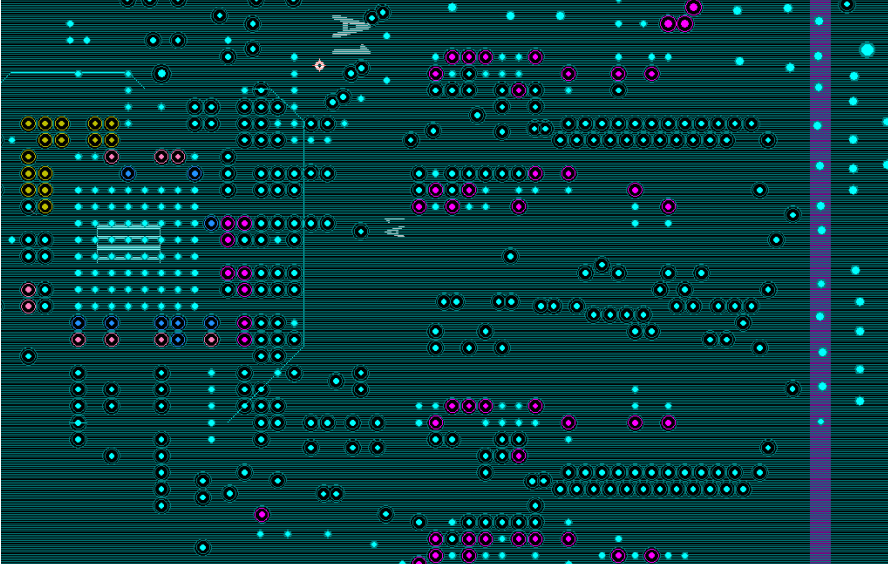

参考设计 DDR 区域电源地铺铜效果

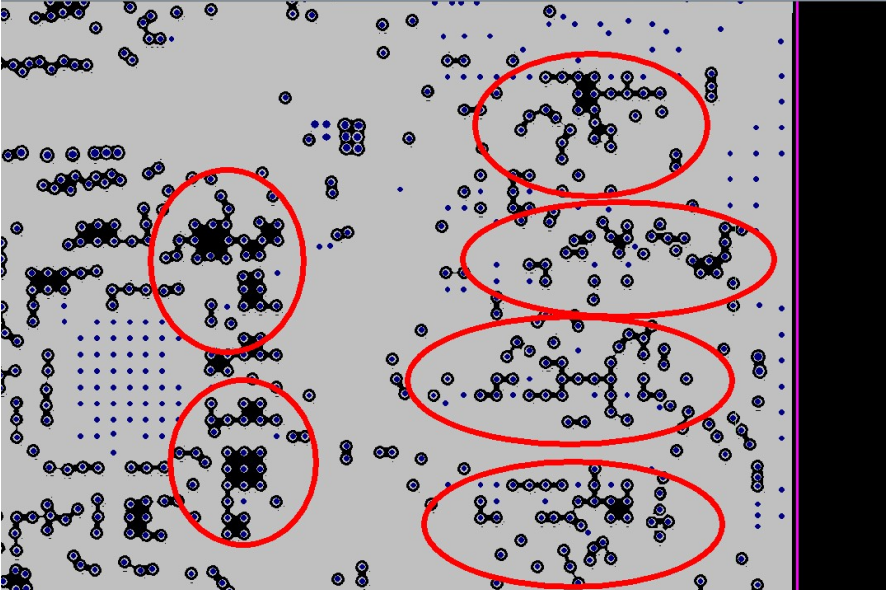

实际客户项目中 DDR 模板铺铜效果与出现问题设计的铺铜效果对比如下。出现问题设计的铺铜效果中,电源/地被分割,机器出现的现象为随机死机或重启

DDR 铺铜完整性对比:正常与分割案例

如需查阅更多硬件设计避坑指南,可以访问技术文档板块获取相关资料。
