高速接口走线等长眼图仍塌？四类回流断点排查思路

板子一上电，链路能训练，低速模式也能跑；可一到目标速率就开始掉速、重训，甚至不同样板表现还不一样。回头检查 PCB，差分阻抗做了，长度匹配做了，过孔数量也控制了。真正的问题往往不是“有没有等长”，而是高速电流是否拥有一条连续、低阻抗的回流路径。

对高速串行链路来说，信号并不是只沿着那两根铜线向前走。电磁能量主要分布在信号导体与参考平面之间，回流电流会优先走环路电感最小的路径返回。一旦参考面被切断、换层时附近没有回流通道、跨分割区域或连接器附近地结构不连续，几何长度即使完全一致，通道里仍然会出现额外电感、阻抗突变、共模转换和辐射。

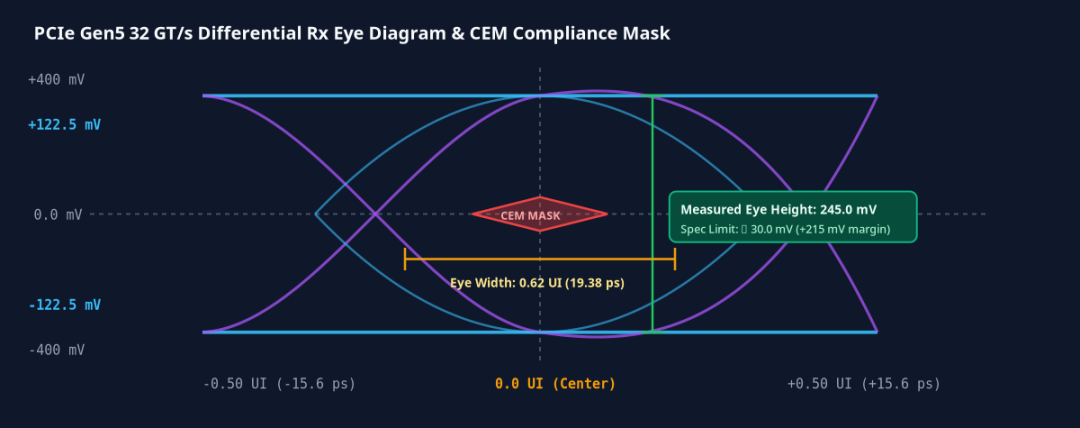

图1｜海外开源工程资料中的 PCIe Gen5 接收眼图示例。图内数值属于原项目示例，不代表具体产品实测；这里用它说明：高速通道最终看的是眼口、抖动和 mask 裕量，而不是“长度表格是否全绿”。

一、先把“等长”从结果指标降回几何约束

等长解决的是差分对内、或多条并行信号之间的传播时差问题，但它并不能自动保证阻抗连续，也不能保证差分能量始终被限制在预期模式里。尤其在换层、过连接器、靠近开槽或跨不同参考层时，决定问题大小的往往是局部三维结构，而不是整条线的总长度。

TI 在 2026 版 高速布局指南 里给出的原则很直接：高速信号应尽量保持同一 GND 参考；若参考平面发生变化，应给回流提供就近路径，并在信号换层过孔附近布置地过孔。这个原则的本质不是“多打几个地孔”，而是把返回电流从绕远路拉回到信号过孔附近，让局部环路面积和额外电感降下来。

图2｜传输线遇到阻抗不连续时会产生反射。参考面断点、过孔场、连接器或反焊盘造成的局部阻抗突变，最终都会以反射、模式转换或额外损耗进入通道预算。

二、最值得先查的四类回流断点

第一类是跨平面分割。 信号在顶层看起来笔直，但其下方参考面有电源岛、开槽、避空或铜皮被过孔阵列切碎。回流只能绕过缺口，等效环路面积突然变大。此时你在 TDR 上看到的未必只是一个漂亮的“阻抗台阶”，还可能伴随模式转换和更强的串扰。

第二类是换层。 差分对从参考 GND1 的层换到参考 GND2 的层，信号有过孔，回流却没有就近的地过孔或跨参考耦合路径。电流不得不去找远处的连接点。信号过孔越快、参考连接越远，这一小段结构越不像“理想传输线”。

第三类是连接器、AC 耦合电容和器件焊盘。 器件本体很小，但焊盘、anti-pad、过孔和参考面开窗可能形成整个通道里最尖锐的阻抗变化。不要用“0402 很小”替代 3D 结构判断。

第四类是地平面看似完整，实际上被切碎。 BGA 扇出、密集过孔、螺丝孔和隔离槽会把回流通道压成狭窄颈部。此时单独看 Gerber 某一层很容易漏掉问题。

三、排查时别先“改线”，先建立证据链

最有效的顺序不是看到眼图差就开始加蛇形或重拉差分线，而是把问题定位到具体结构。第一步，拿最终 Gerber 或制造数据逐段标出参考面：每一段信号到底参考哪一层？换层点前后参考是否改变？第二步，把所有换层过孔、连接器、AC 耦合电容和 BGA breakout 列成“通道事件点”。第三步，用 TDR/TDT 或仿真把事件点与阻抗、反射位置对应起来。

如果设备允许，再看 S 参数：Sdd21 告诉你差模传输损耗，Sdd11 看反射，而 Sdc21/Sdc11 一类混模参数能帮助判断差模向共模的转换。这里最容易犯的错，是只盯插入损耗曲线：一个回流断点完全可能在总损耗还“看得过去”时，先把共模和局部反射搞坏。

四、什么才算把问题闭环

闭环至少需要三件事。其一，空间定位：能把异常对应到某个过孔、连接器、参考面切换或平面缺口；其二，机理一致：改动回流结构后，TDR/混模 S 参数/串扰中的异常按预期变化；其三，链路结果一致：目标速率下训练稳定性、误码、眼图或协议级 margin 同步改善。

如果只是“把地孔加密后能跑了”，却没有确认真正敏感的结构，下一版换封装、换层叠或换连接器还可能再次复发。成熟的高速 PCB 设计，不是把规则表执行完，而是能说明每一个关键不连续点为什么可接受、怎么验证、剩余裕量在哪里。

一句话：高速链路的完成标准，不是差分线“画完且等长”，而是信号路径和回流路径一起被证明连续。下一步该做的，不是先改长度，而是把参考面切换、回流过孔和局部三维不连续逐点标出来。
