最近两年，PCB 成了资本市场上最受关注的话题之一，尤其是在国内。深南电路、沪电股份、胜宏科技这些 PCB 厂商，已经直接进入北美大厂的供应链。在整个 AI 产业链中，除了光模块之外，PCB 也是我国少数具备较强竞争优势的 AI 硬件环节之一。
提到 PCB，我经常会想起上学时设计电路图、动手画 PCB 的场景。当时我们自己设计的 PCB，基本都在 10 层到 16 层之间，跟现在 AI 板卡上的 PCB 相比要简单得多。
大家都知道深南电路、沪电股份、胜宏科技这些 PCB 制造巨头，但很多人可能不了解，从 PCB 设计到生产之间，还有一整套专业的设计与分析工具。Cadence 就是其中最具代表性的公司之一，在 PCB 设计工具领域拥有很高的全球市场占有率。
所以这篇文章，我们来聊聊 Cadence 在 PCB 产业中的核心位置，以及它的 PCB 工具到底解决了什么问题，帮大家对整个 PCB 产业链有个更全面的认知。去年的深圳湾芯展上，新凯来旗下启云方推出的 PCB 工具引发了大量讨论，文章后面我们也会顺带对比一下国产 PCB 工具的现状。
1、从胜宏、沪电说起
胜宏科技、沪电股份都是国内头部的 PCB 制造商。胜宏的重点产品包括高阶 HDI 和高多层 PCB，沪电则长期深耕高速高层 PCB。多层板和 HDI 并不是互斥分类——多层板强调导电层数量，HDI 强调通过微盲孔、积层结构和更细的线宽线距，提高单位面积内的互连密度。一块复杂的 PCB 完全可以同时是高多层板和高阶 HDI。

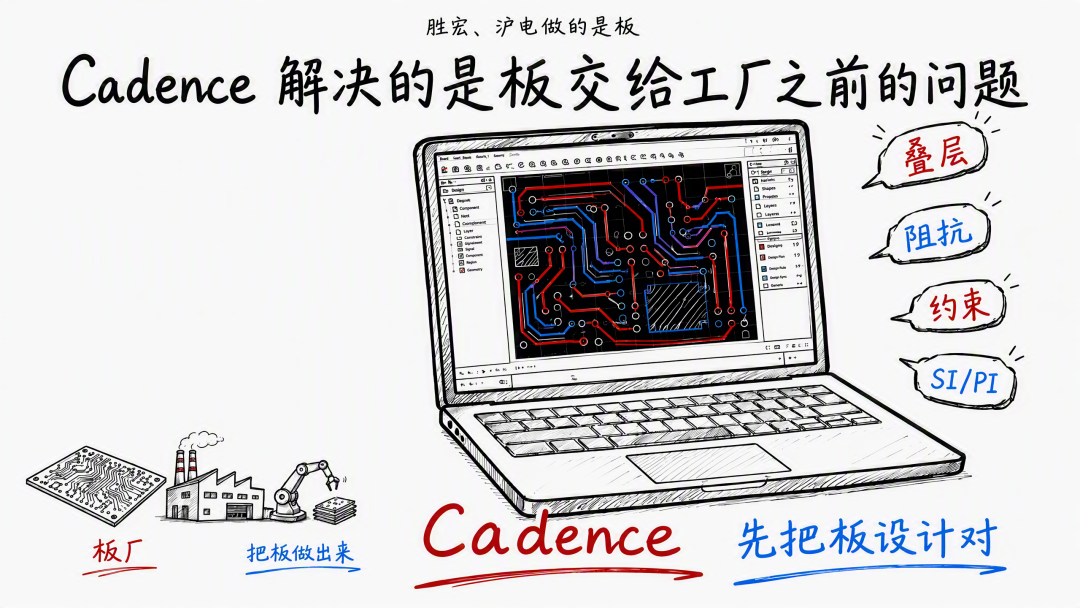

不过，PCB 工厂要解决的是如何把板稳定地生产出来。在板子进入工厂之前，设计团队首先要定义它的电气连接、叠层结构、阻抗、孔结构和制造约束。
客户交给 PCB 工厂的也不只是一组 Gerber 图形文件，通常还包括钻孔文件、网表、叠层和阻抗要求，以及 ODB++、IPC-2581 等结构化数据。工厂再使用 CAM、DFM、MI、MES 等工具，把这些数据转化为可以在产线上执行的生产资料。
2、PCB 设计工具不是"画线工具"

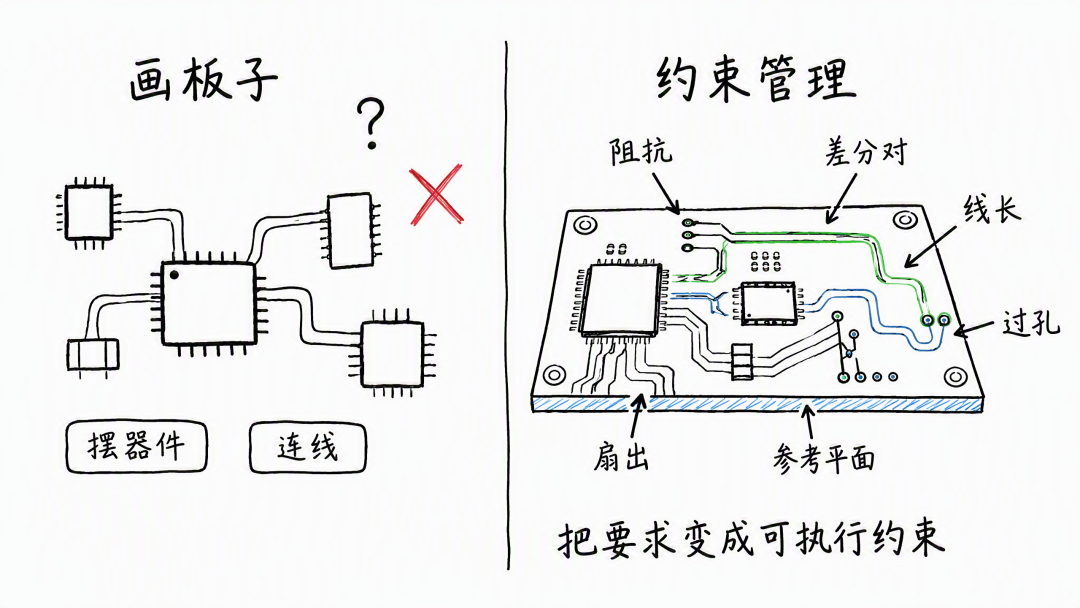

我们以前之所以管 PCB 设计叫"画板子"，是因为当时我们的板卡，主要工作就是把器件摆上去，再把网络连通，并不会进行其他更复杂的工作。
但高速网络需要控制阻抗、线长、差分间距、参考平面和过孔结构；电源网络需要检查压降、电流密度和去耦；高密度 BGA 还会带来扇出、微盲孔、层叠与制造能力之间的冲突。
这些要求往往相互牵制。修改一组走线，可能改变信号时序；调整一个过孔，可能影响阻抗和回流路径；移动一颗器件，也可能造成大面积重新布线。
因此，专业 PCB 工具处理的不只是"线怎么画"，而是如何把电气、物理和制造要求转化为可执行的约束，并在设计进入工厂之前发现问题。
这正是 Cadence Allegro X、OrCAD X、Sigrity X 等工具所在的环节。

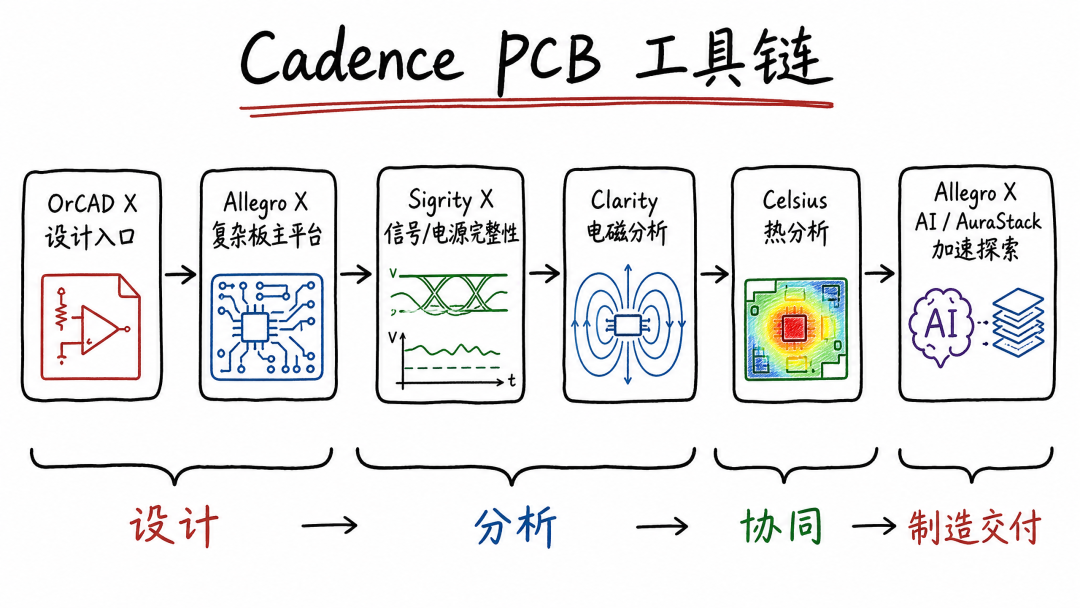

3、Cadence PCB 工具链怎么分工
Cadence 的 PCB 工具并不是一个单独的软件，而是一套覆盖设计、分析、协同和制造交付的工具链。
OrCAD X：从原理图到 PCB 的设计入口
OrCAD X 主要面向个人、中小型设计团队和常规复杂度的 PCB 项目，覆盖原理图输入、器件库、PCB 布局布线、设计约束和制造检查。
它的作用不只是把原理图转换成 PCB，而是让电气连接、封装、布局、布线和设计规则在同一套流程里管理。对于中小型团队来说，OrCAD X 提供了相对容易进入的设计环境；当项目复杂度继续提高时，已有设计数据和工作流程也可以向 Allegro X 扩展。
Allegro X：复杂 PCB 的主设计平台
当项目进入高层数、高密度、高速率或者多人协同阶段，问题就从"能不能完成布局布线"，转向"能不能持续管理复杂约束"。
Allegro X 面向企业级和复杂系统设计，支持高密度互连、高速布线、多板系统、层次化设计、团队协同以及 ECAD-MCAD 协作。设计规则、器件库、版本和工程数据可以统一管理，减少不同工程师并行工作时的数据冲突。
对于高端 PCB，Allegro X 的重点并不是多几个布线命令，而是把约束管理、布局布线、制造规则、设计审查和数据协同放在同一个设计环境里。
Sigrity X：验证信号和电源能否正常工作
PCB 完成连通，并不代表系统能够稳定运行。
Sigrity X 主要处理信号完整性和电源完整性问题，包括阻抗不连续、反射、串扰、眼图、IR Drop、电源噪声和 PDN 阻抗等。
其中，一部分分析能力可以通过 Sigrity X Aurora 集成到 PCB 布局环境中。工程师在布线阶段就可以检查耦合、阻抗和电源风险，而不是等到样板测试出现异常后，再回头定位问题。
更深入的系统级仿真，则可以覆盖从发送端、封装、PCB 到接收端的完整链路。设计工具与分析工具之间不再依靠反复导入、导出文件，而是围绕同一套设计数据持续迭代。
Clarity 和 Celsius：处理电磁与热问题
随着速率和功率密度提高，PCB 的问题也不再局限于线路连接。
Clarity 主要用于三维电磁分析，处理高速互连、复杂过孔、连接器和封装结构中的电磁场问题。Celsius 主要用于热分析和电热联合分析，帮助工程师判断热点位置、散热路径，以及器件、封装、PCB 和结构件之间的热影响。
这些工具的作用，是把原本需要试制和测试后才能发现的一部分问题，提前到设计阶段处理。
Allegro X AI 和 AuraStack：加快重复设计探索
复杂 PCB 设计中，大量时间花在器件摆放、BGA 扇出、布线、约束检查和方案比较上。
Allegro X AI 可以利用既定约束自动探索 placement 和 routing 方案。它不是替代工程师定义叠层、信号、电源和制造目标，而是压缩重复尝试的时间，让工程师能够比较更多可行方案。
Cadence 在 2026 年进一步推出 AuraStack AI Super Agent，并将其部署在 Allegro AI Studio 上。它试图把系统规划、约束管理、物理实现、可制造性检查以及 SI、PI、热和机械分析连接起来，由不同工程代理围绕同一套设计意图协同工作。
Cadence 的产品分工因此可以概括为：OrCAD X 提供 PCB 设计入口，Allegro X 负责复杂板和企业级设计，Sigrity X 负责 SI/PI，Clarity 和 Celsius 负责电磁与热分析，AI 工具则用于加快方案探索和设计收敛。

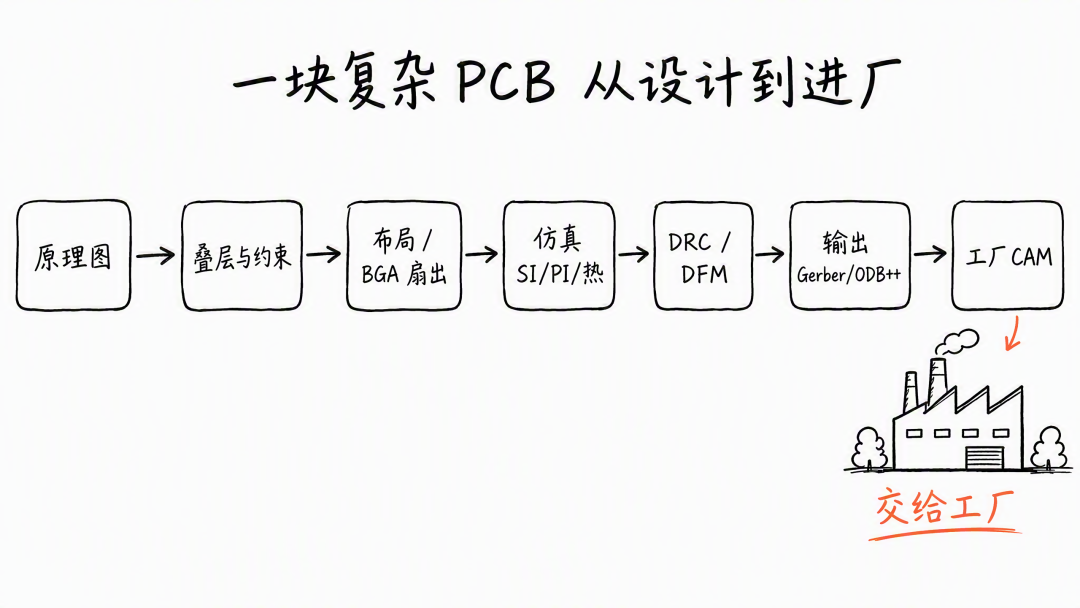

4、一块复杂 PCB 从设计到进厂，会经历什么
一块复杂 PCB 通常从原理图开始。工程师建立电气连接，为器件匹配正确的封装、焊盘和三维模型，同时确认管脚定义和器件版本。
随后需要确定板子的层数、介质厚度、铜厚、电源层和参考平面。对于高速板，还要定义阻抗、差分对、线长、时序、拓扑和过孔规则。Allegro X 的 Constraint Manager 可以把这些要求转化为布局布线过程中持续生效的约束，而不是等设计完成后再集中检查。
进入布局阶段后，器件位置会同时受到电气性能、散热、机械结构和装配工艺影响。BGA 扇出尤其复杂，焊盘间距、微盲孔、过孔堆叠、逃线方向和层间连接必须一起规划。高速网络还要完成差分布线、等长处理和参考平面控制。
初步布局布线完成后，设计团队需要使用 Sigrity X、Clarity 和 Celsius 检查信号、电源、电磁和热风险。如果分析发现问题，工程师还要回到叠层、布局、过孔或走线阶段继续修改。
最后，设计需要经过 DRC、DFM 和装配检查，确认线宽线距、孔径、阻焊、器件间距、测试点和特殊钻孔工艺符合要求，再输出 Gerber、ODB++、IPC-2581、NC Drill、网表、叠层和工程说明。
这些资料交给 PCB 工厂后，工厂的 CAM 工程师还会使用 Genesis、CAM350 等工具进行资料导入、拼板、补偿和生产前工程处理。之后，板子才真正进入制造环节。
5、为什么高端 PCB 更依赖这套工具链
普通 PCB 的部分问题可以通过工程经验、规则检查和样板测试解决。但当板层、速率、器件密度和协作人数同时增加时，单靠人工经验已经很难稳定覆盖所有风险。
高多层板中的信号层、电源层和参考平面彼此关联。一处走线调整，可能改变回流路径；一个过孔位置变化，可能影响相邻层的阻抗和布线空间。设计约束必须持续保留在数据库中，而不能依靠工程师个人记忆。
速率提高后，走线也不再只是导线，而是传输线。线宽、介质厚度、参考平面、过孔 stub、差分间距和长度都会影响信号质量。工程师不仅要确认网络连通，还要验证信号经过完整链路后能否满足时序、串扰和眼图要求。
器件密度提高后，电气和制造约束也更容易发生冲突。一个局部区域即使在电气上可行，也可能因为孔径、线距、阻焊或装配间距不满足工厂能力而无法量产。
复杂 PCB 往往还需要原理图、封装、布局、仿真和结构工程师共同完成。如果不同人员使用的库、约束和版本不一致，就可能出现每个人局部都正确，组合起来却无法制造的情况。
Cadence 的价值就在于把原理图、封装、约束、布局布线、分析结果、版本协同和制造检查放在一条数据链路中。高端 PCB 对工具链的依赖，不是因为工程师需要更多软件功能，而是因为设计复杂度已经超过人工经验能够稳定管理的范围。
6、国内 PCB 工具与 Cadence 的差异
目前国内 PCB 工具大致可以分成几类。
第一类是嘉立创 EDA、EasyEDA 这类在线化、低门槛工具。它们把原理图设计、PCB 布局、器件库、元件采购、打样和制造服务连接起来，最大的特点是使用方便、上手快，并且能够形成从设计到打样的闭环。
对于学生、创客、中小型团队，以及层数不高、迭代速度较快的常规项目，这类工具的价值非常明显。它们降低了 PCB 设计门槛，让更多工程师可以快速完成从想法到样板的过程。
第二类是面向国产 EDA 和本土企业协同的工具。启云方的推出，代表国内厂商开始把竞争范围从"能不能画出 PCB"推进到设计规则、国产器件生态、数据安全、企业部署和复杂项目协作等层面。
这类产品受到关注，首先是因为它回应了国内电子设计行业对自主工具链的需求。过去，国内工程师对 PCB 工具的讨论，更多集中在软件能不能使用、操作是否方便、能否完成常规设计；现在，行业开始进一步关注工具的数据安全、国产软硬件适配、企业部署和长期服务能力。
但对于 Cadence 来说，重点并不在于评价某一款国产工具能不能替代它，而是要看复杂 PCB 设计本身需要什么样的工具链。
一块 AI 服务器板或高速交换机板，往往同时涉及高层数、高速率、高密度、高功率和多人协同。工程师不仅要完成版图设计，还要处理复杂约束、高速信号、电源完整性、热、电磁、可靠性、设计复用和制造前验证。
Cadence 的核心价值，正在这些连续的复杂环节中体现出来。OrCAD X 提供从原理图到 PCB 的设计入口，Allegro X 面向复杂 PCB 和企业级协同，Sigrity X 负责信号完整性和电源完整性分析，Clarity 和 Celsius 进一步覆盖电磁与热分析，Allegro X AI 和 AuraStack 则用于加快设计探索和多物理场协同。
所以，启云方的发布可以作为国产 EDA 工具受到重视的一个行业背景，但不需要在本文中展开成一场产品对比。真正要回答的问题仍然是：
当 PCB 从普通电路板变成高速、高密度、高可靠性的复杂系统时，Cadence 为什么仍然是设计团队需要重点关注的工具平台？
这个问题，最终还是要回到约束管理、仿真分析、团队协同和制造交付本身。
7、总结
胜宏、沪电这类 PCB 制造商，解决的是如何把复杂的高多层板、高阶 HDI 和高速 PCB 稳定地生产出来。
在此之前，设计团队必须先解决另一组问题：原理图是否正确，封装和叠层是否匹配，高速网络能否满足时序和阻抗要求，电源分配是否稳定，BGA 扇出和过孔结构是否可制造，最终输出的资料能否被工厂准确理解和执行。
OrCAD X 提供从原理图到 PCB 的设计入口，Allegro X 面向复杂 PCB 和企业级协同，Sigrity X 负责信号完整性和电源完整性分析，Clarity 和 Celsius 进一步覆盖电磁与热风险，Allegro X AI 和 AuraStack 则开始把更多重复探索与分析流程自动化。
对于简单项目，PCB 工具首先要提高设计效率；对于高速、高密度、高可靠性的复杂系统，工具更重要的作用，是把问题尽量解决在投板之前。
PCB 工厂负责把板做出来，Cadence 负责帮助设计团队先把这块板设计对。
