CAN总线终端电阻为何是120Ω？0.25W功率是如何算出来的？

在CAN总线的物理层设计中，终端电阻通常默认选用120Ω。实际上，总线两端各有一个120Ω的节点，或者由两个60Ω电阻串联构成，这几乎是所有接触过CAN总线的人都熟悉的常识。

但这两个小小的电阻到底在电路中扮演什么角色？以前总听说“为了做阻抗匹配”，但通常知其然却不知其所以然。结合知乎上的讨论、技术标准以及实测数据，下面把相关知识点系统性地梳理一遍。搞清楚终端电阻的工作机制，对于日常调试中遇到的波形畸变、通信异常等问题，往往能更快地定位到根因。

终端电阻的三大核心作用

概括来说，CAN总线终端电阻主要承担以下三个功能：

1. 提高抗干扰能力：让高频低能量的干扰信号迅速泄放，不误触总线状态。
2. 确保快速进入隐性状态：加快总线寄生电容的放电速度，使信号边沿陡峭。
3. 提高信号质量：布置在总线两端，吸收反射能量，消除振铃。

一、提高抗干扰能力

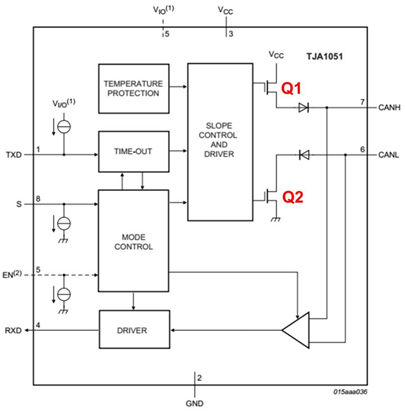

CAN总线通过“显性”（逻辑0）和“隐性”（逻辑1）两种状态来传输数据，这两种状态由CAN收发器驱动。下图是TJA1051车载CAN收发器的内部结构框图：

当总线处于显性状态时，收发器内部的Q1、Q2晶体管导通，在CANH（引脚7）与CANL（引脚6）之间产生差分压差；当总线处于隐性状态时，Q1、Q2截止，CANH与CANL处于无源高阻态，理论上差分压差为0。

这里就引出了一个隐患：如果总线上没有负载，隐性状态下差分电阻的阻值非常大，内部的MOS管呈现高阻态。此时，外部的差模干扰只需要极小的能量（一般收发器的显性门限电压最低仅500mV）就能让总线误判为显性状态。这些没有泄放路径的干扰波动，会在总线上凭空“造”出一个显性位。

为了提升总线在隐性状态下的抗干扰能力，需要在CANH与CANL之间增加一个差分负载电阻，且阻值应尽可能小，以吸收并耗散掉绝大部分的噪声能量。当然，阻值也不能过小，否则总线进入显性状态时需要输出极大的驱动电流，这会加重收发器的负担。

二、确保快速进入隐性状态

在显性状态期间，总线的寄生电容会被充电。当总线需要从显性状态恢复为隐性状态时，这些电容必须放电。如果在CANH与CANL之间没有任何阻性负载，电容只能通过收发器内部较高的差分电阻进行放电。根据RC滤波电路的特性，放电时间常数 ( \tau = RC ) 会变得很大，导致下降沿明显变缓。

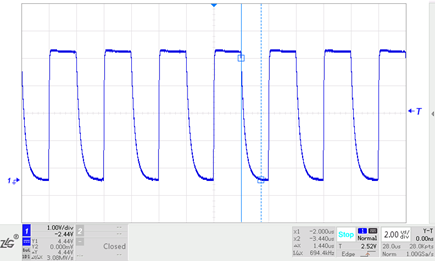

为了验证这一点，可以在收发器的CANH与CANL之间人为加入一个220pF的电容进行模拟试验，通信速率为500kbit/s。此时观察示波器波形，不难发现显性恢复到隐性的时间被明显拉长，下降沿变得非常“拖沓”。

为了加速寄生电容的放电过程，保证总线能够快速进入隐性状态，必须在CANH与CANL之间放置一个负载电阻。在电路中增加一个60Ω的电阻后，波形得到了显著改善。从示波器截图中可以看到，显性恢复到隐性的时间被压缩到了128nS，这与显性状态的建立时间基本相当，有效保证了位宽的一致性与采样点的准确。

三、提高信号质量

信号在高速转换的过程中，信号边沿的能量遇到阻抗匹配不当的节点时，会发生信号反射。此外，传输线缆横截面的几何结构发生变化，导致线缆的特征阻抗产生波动，同样会引发反射。

当反射能量与原始波形叠加时，就会产生振铃现象。尤其是在总线线缆的末端，由于阻抗急剧变化，信号边沿能量发生强反射，叠加后在总线上产生剧烈的振铃。如果振铃幅度过大，会直接干扰通信质量，造成误码。

为了消除这种影响，必须在总线线缆的末端增加一个与线缆特征阻抗一致的终端电阻，将这部分多余的反射能量吸收掉。

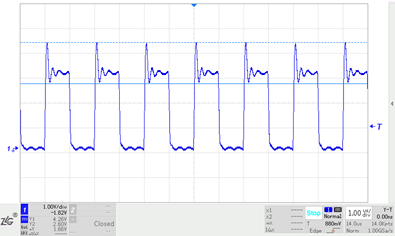

以下是一组对比模拟试验，位速率为1Mbit/s，收发器CANH与CANL连接一根约10米的双绞线，发送端已接120Ω电阻以保证隐性转换时间，但末端未加任何负载。此时末端测得的信号波形如图所示，上升沿出现了明显的振铃。

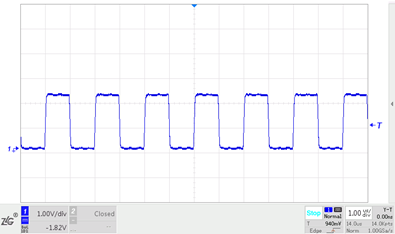

而在双绞线的末端（最远端）增加一个120Ω的匹配电阻后，末端信号波形得到了立竿见影的改善，原有的振铃基本消失，波形变得干净。

通常在直线型拓扑结构中，线缆的两端既是发送端，也是接收端。因此，在标准的CAN总线部署中，线缆最远的两端必须各自并联一个终端电阻。在实际的汽车线束或工业现场中，拓扑往往不是完美的总线式结构，更多时候是总线与星型的混合结构。此时，工程师通常会将CAN终端电阻布置在线束物理距离最远的两个端点，以尽量等效出标准CAN总线的电气特性。

为什么是120Ω？

要理解120Ω的由来，首先得明白什么是阻抗。在电学中，阻抗表示电路中对电流所起的阻碍作用，单位为欧姆，常用 ( Z ) 表示。它是一个复数：
[
Z = R + i(\omega L - \frac{1}{\omega C})
]
阻抗包含实部（电阻）和虚部（电抗），其中电抗又分为感抗和容抗。通常我们说的“阻抗匹配”，匹配的就是这个阻抗的模。

任何一根线缆的特征阻抗都可以通过实验测量得出。具体方法是：在线缆的一端接入方波发生器，另一端接入一个可调电阻，同时使用示波器观察可调电阻上的波形。逐渐调整电阻的阻值大小，直到电阻上的信号呈现为一个良好的、无振铃的方波。此时，可调电阻的阻值即可认为与该线缆的特征阻抗一致。

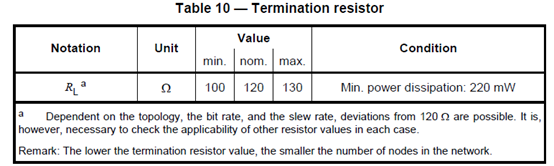

采用汽车领域常用的典型线缆，将其扭制成双绞线结构，按照上述方法测量得出的特征阻抗大约就是120Ω。因此，120Ω并不是凭空计算出来的理论值，而是根据实际线束的物理电气特性测量得出的工程结论。这一数值在 ISO 11898-2 标准中也有明确的定义和推荐。

为什么功率还和0.25W有关？

关于终端电阻的功率选型，需要结合汽车电子常见的故障模式来考虑。汽车ECU的所有对外接口都必须经受住“对电源短路”和“对地短路”的严格测试。

考虑到短路故障工况，假设CANH线意外短路到18V的电源轨上。此时，电流会通过120Ω的终端电阻流向CANL。由于CANL收发器内部（例如TJA1145规格书所标注）存在限流机制，最大注入电流通常被钳制在50mA。

根据功率计算公式 ( P = I^2 \times R )：
[
P = 50mA \times 50mA \times 120\Omega = 0.3W
]
这意味着在极限短路测试下，120Ω电阻上需要耗散0.3W的功率。再考虑到汽车电子在高温环境（如105℃）下的功率降额需求，常规的0.25W电阻在此极限工况下裕量略显不足，因此在很多高可靠性设计中会选用0.5W封装的电阻。

那么0.25W的说法从何而来？如果在仅考虑正常通信工况、不考虑极端短路故障注入的情况下，CAN总线显性差分电压大约为2V。此时120Ω电阻上常态消耗的功率约为：
[
P = \frac{U^2}{R} = \frac{(2V)^2}{120\Omega} \approx 33mW
]
实测中，即使在高速率下叠加反射能量，其平均功耗也几乎不会超过0.2W。因此，在消费级、工业级或对成本敏感的常规设计中，120Ω配上0.25W的功率封装已经完全足够覆盖大多数非极端工况下的热需求。这也是行业内在普通场景下普遍推荐并采用0.25W终端电阻的原因之一。
