PCB设计实战指南：原理图、布局、信号完整性与热管理全流程

印刷电路板（PCB）设计是现代电子设备的一个重要方面，是电子设备开发和制造的基础。PCB 是电子产品的支柱，提供各种组件所需的互连和支持。PCB设计过程涉及创建一种布局，以优化组件的放置、迹线的布线，并确保电路的整体功能和可靠性。

PCB 设计基础

印刷电路板（PCB）设计涉及创建一种定义电子设备电气连接和机械结构的布局。理解与PCB设计相关的基本概念和术语对于创建可靠、高效的电子产品至关重要。

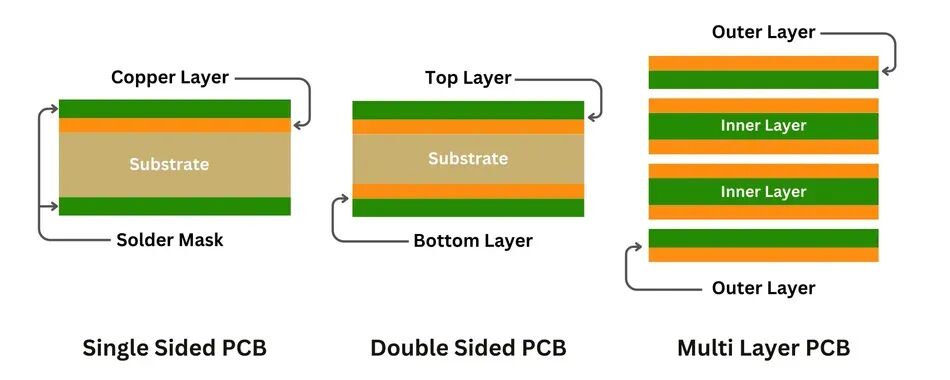

单面板 vs 双面板 vs 多层PCB

根据其结构和导电层数的不同，PCB可分为不同类型。单面板的组件和迹线仅在电路板的一侧，而双面板利用两侧进行组件放置和布线。多层PCB由三层或更多导电层组成，可实现更复杂的设计和更高的组件密度。

PCB制造中材料的选择对最终产品的性能和可靠性起着至关重要的作用。PCB最常见的基材是FR-4，一种玻璃增强环氧树脂层压板。[1] 其他材料，如聚酰亚胺或高频层压板，可能用于需要增强热稳定性或改善电气性能的特殊应用。

PCB层及其功能

典型的PCB由多层组成，每层在整体设计中都有特定的用途。导电层（通常由铜制成）用于在组件之间路由电信号和电源。这些层的数量和排列取决于设计的复杂性和所需的功能。

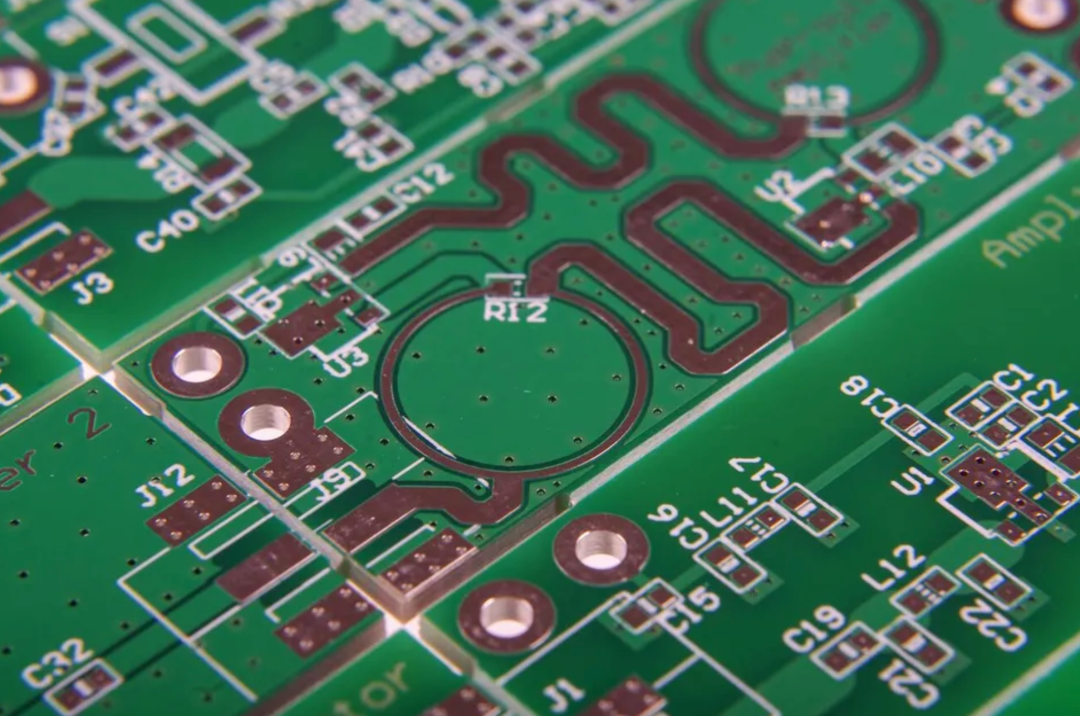

导电路径在印刷电路板（PCB）

层叠设计对于保持信号完整性并确保PCB的正常功能至关重要。设计良好的层叠需要考虑信号返回路径、阻抗控制和串扰减小等因素。常见的层配置包括电源层和地层、信号层以及用于屏蔽或散热等特定目的的专用层。

例如，四层PCB的层叠可能包括顶层信号层、地层、电源层和底层信号层。这种配置为信号传输建立了稳定的基础，减少了电磁干扰（EMI）的影响，并促进了有效的电源分配。在更复杂的设计中，可以添加额外的层以适应更高的组件密度、高速信号或嵌入式组件或盲埋过孔等高级功能。

PCB组件及其放置

PCB设计涉及使用各种类型的组件，每个组件在电子电路中都有特定的功能。这些组件大致可分为两种主要类型：穿孔组件和表面贴装组件。穿孔组件的引线插入PCB上钻好的孔中并在对侧焊接，而表面贴装组件则直接放置在电路板表面并焊接。

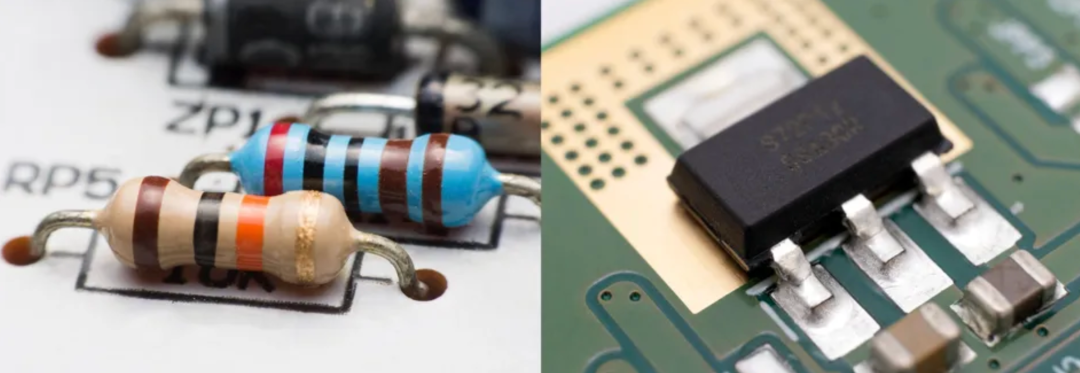

穿孔组件 vs 表面贴装组件

适当的组件放置对于实现PCB设计的最佳性能和可靠性至关重要。在放置组件时，设计人员必须考虑信号完整性、电源分配、热管理和可制造性等因素。组件应逻辑放置，尽量减少相关组件之间的距离，以减少信号传播延迟并提高整体电路性能。

热管理是组件放置的另一个关键方面。发热组件（如电源稳压器或高速处理器）的放置方式应能够有效地散热。这可能涉及使用热过孔、散热器或其他冷却技术来防止过热并确保电路可靠运行。联合电子设备工程委员会（JEDEC）发布了各种电子组件的热管理标准。遵循这些标准可确保在放置期间适当的热性能和组件寿命。

信号完整性也是组件放置中的关键考虑因素。敏感模拟组件、高速数字组件和电源电路的放置方式应尽量减少串扰、噪声和电磁干扰（EMI）。将去耦电容放置在电源引脚附近、使用地平面以及分离电路板的模拟和数字部分，可以帮助保持信号完整性并防止组件之间的不良相互作用。

设计人员可以通过考虑组件放置原则来创建提高性能、可靠性和可制造性的PCB布局。这些布局还可以满足信号完整性和热管理等特定应用需求。

PCB 设计工作流程

PCB设计工作流程是一种系统的方法，用于从最初的概念到最终制造阶段创建功能可靠且可制造的印刷电路板。该工作流程涉及几个关键步骤，每一步都在确保项目成功方面起着至关重要的作用。

PCB设计工作流程的第一步是概念设计阶段，在此阶段定义电子产品的整体需求和规格。这一阶段涉及电气工程团队、机械工程团队和其他利益相关者之间的密切合作，以建立PCB所需的功能、形状因素和性能特性。

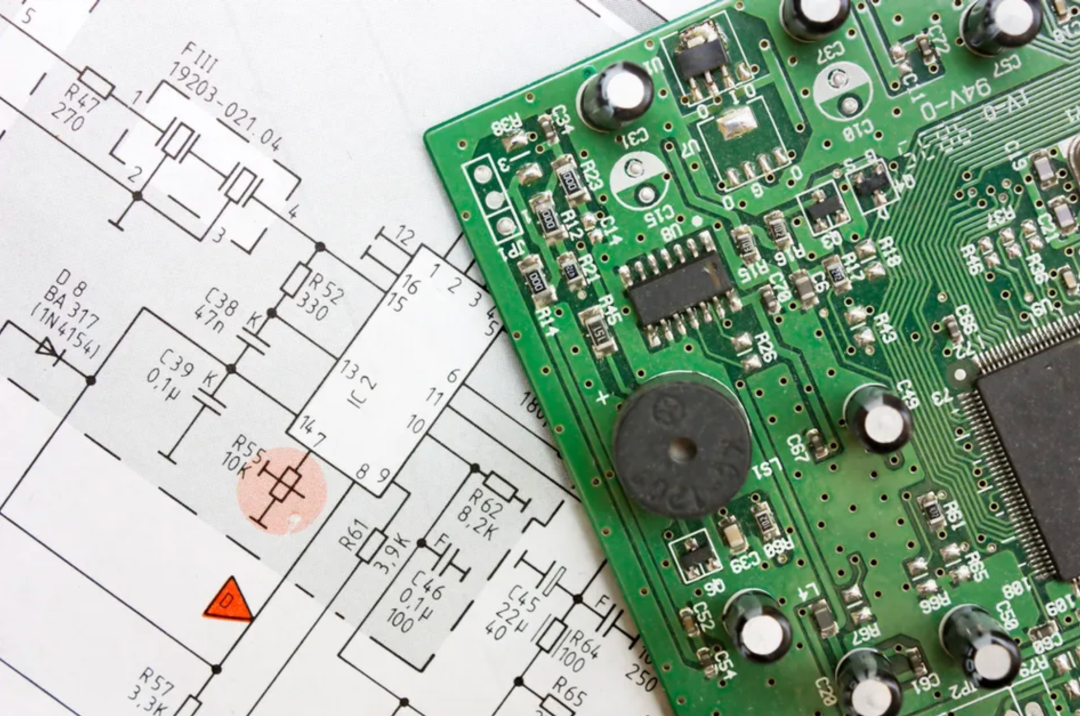

原理图设计 – 电子电路和电子板设计

一旦概念设计最终确定，下一步就是原理图设计，在此阶段使用原理图捕获工具定义电气连接和组件。原理图作为PCB布局的蓝图，提供了电路电气功能的清晰表示。

原理图完成后，PCB布局过程开始。这一步涉及在电路板上放置组件和布线，以创建电路的物理表示。布局过程必须考虑各种设计规则，如最小迹线宽度、间隙和过孔尺寸，以确保可制造性和可靠性。

在整个PCB设计工作流程中，不同团队之间的协作至关重要。电气工程团队与机械工程团队密切合作，以确保PCB符合所需的外壳并满足任何热或结构要求。制造团队提供有关可制造性设计（DFM）指南的输入，以最大程度地减少生产问题并提高良率。

PCB布局完成后，设计需要经过一系列验证和确认步骤，包括设计规则检查（DRC）、电气规则检查（ERC）和信号完整性仿真。这些步骤有助于在设计发送制造之前识别和解决任何潜在问题。

PCB设计工作流程的最后一步是生成制造文件，如 Gerber 文件和钻孔文件，PCB制造厂使用这些文件来生产物理电路板。制造的PCB然后经过测试和装配，然后集成到最终的电子产品中。

通过遵循定义良好的PCB设计工作流程并促进不同团队之间的协作，设计人员可以创建满足应用特定要求的高质量、可靠且可制造的PCB。

原理图设计

原理图设计是PCB设计工作流程中的关键步骤，因为它为整个项目奠定了基础。原理图设计的目的是使用标准化的符号和标记创建电路电气连接和组件的图形表示。

设计良好的原理图应该清晰、准确且易于理解，即使对特定项目不熟悉的人也能看懂。创建有效原理图的最佳实践包括：对组件和网络使用一致的命名约定、将原理图组织成逻辑层次或功能块，以及提供清晰简洁的注释和说明。

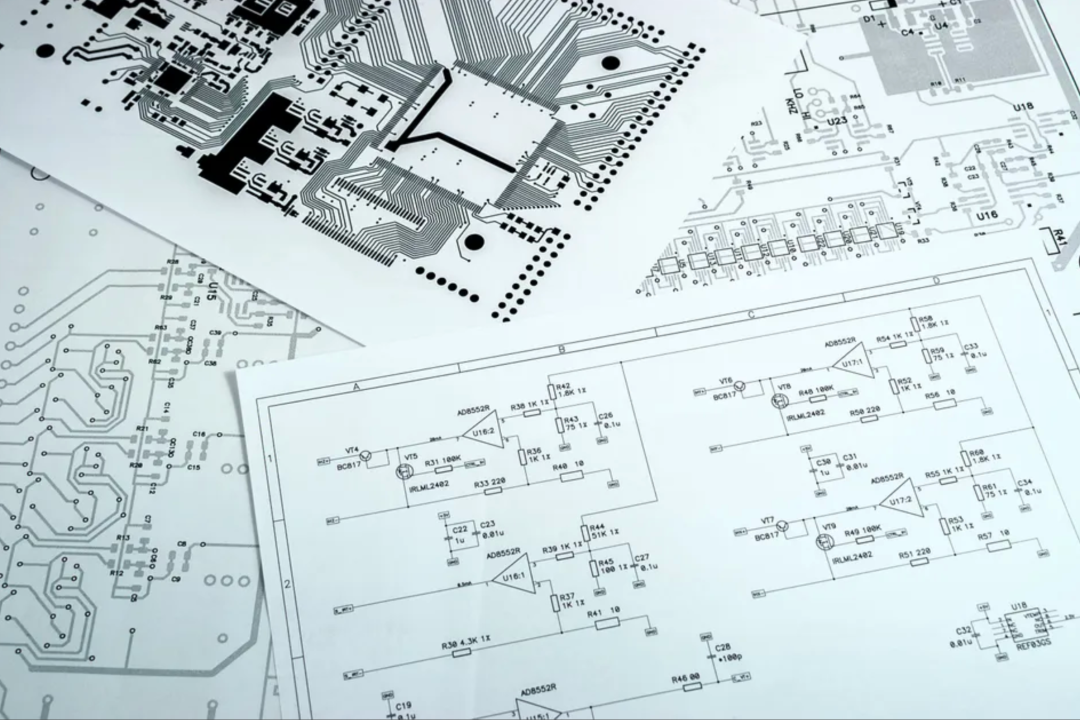

电子电路板原理图

在创建原理图时，设计人员使用各种标准符号来表示不同类型的组件。例如，电阻通常用锯齿线表示，而电容显示为两条平行线。晶体管、二极管和集成电路有其独特的符号，表示其特定功能和引脚配置。

除了组件符号外，原理图还使用各种类型的连接器和标签来指示电路不同部分的互连方式。例如，电源和地符号用于显示与电源和地层的连接，而端口符号用于表示PCB的外部连接。

通过遵循最佳实践以及一致的符号和标记，设计人员可以创建有效传达电路电气功能的原理图，并作为PCB设计工作流程后续阶段的可靠基础。

PCB布局

PCB布局是在印刷电路板上排列组件和布线以创建功能和可制造设计的过程。这一步对于确保电子产品的正常运行以及最小化制造和装配过程中的潜在问题至关重要。

PCB布局设计的原则涉及几个关键考虑因素，包括组件放置、迹线布线和过孔放置。组件应以逻辑和有序的方式放置，同时考虑信号完整性、热管理和可制造性等因素。

适当的迹线布线对于保持信号完整性和确保电路可靠运行至关重要。迹线应以尽量减少串扰、噪声和电磁干扰（EMI）的方式布线。高速和模拟电路需要特别关注，因为它们对信号退化和干扰特别敏感。

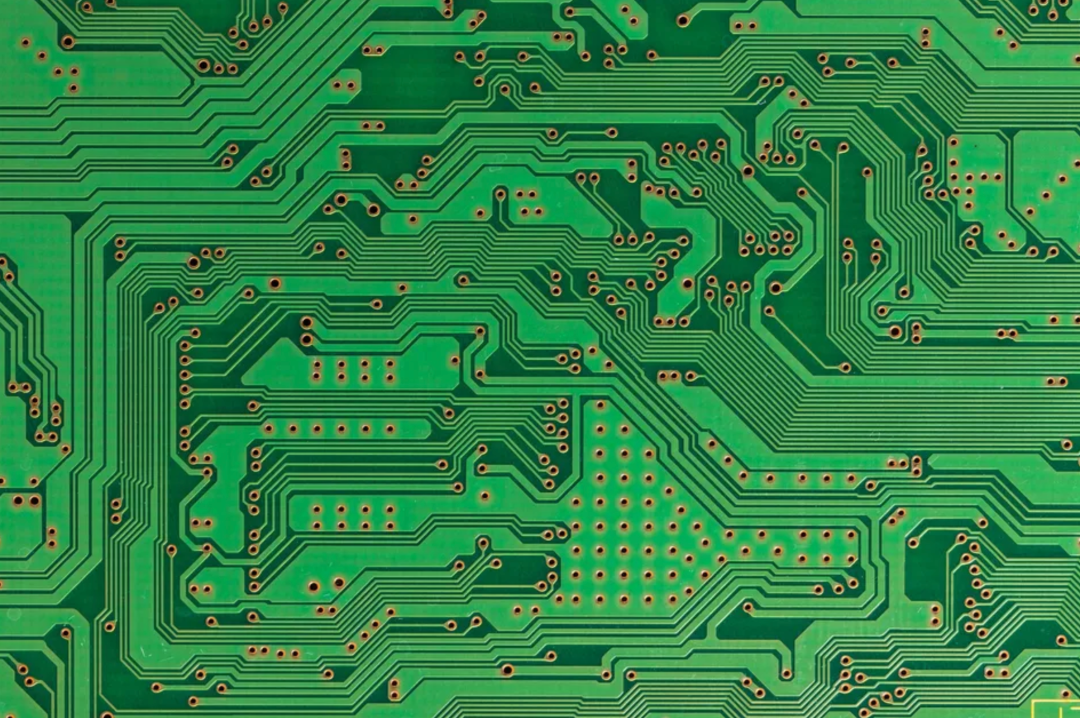

PCB中的过孔和适当的迹线布线

过孔放置是PCB布局设计的另一个重要方面。过孔是在PCB上钻的小孔，用于在不同层之间提供电气连接。适当的过孔放置可以帮助最小化信号退化并提高整体电路性能。

除了这些一般原则外，设计人员还必须考虑应用的具体要求。例如，高速数字电路可能需要使用受控阻抗迹线和专门的布线技术来保持信号完整性。另一方面，模拟电路可能需要仔细考虑接地和屏蔽，以最小化噪声和干扰。

通过遵循最佳实践并考虑应用的独特要求，设计人员可以创建优化性能、可靠性和可制造性的PCB布局，同时满足电子产品的特定需求。

设计规则检查（DRC）和可制造性设计（DFM）

DRC和DFM是PCB设计工作流程的两个关键方面，有助于确保印刷电路板的完整性和可制造性。

设计规则检查（DRC） 是验证PCB布局是否符合一组预定义设计规则的过程，这些规则包括最小迹线宽度、间隙和过孔尺寸。[3] 这些规则由PCB制造厂制定，以确保设计可以无问题地制造。DRC检查有助于识别潜在的制造问题，如短路、开路和间隙违规，在设计发送制造之前。

可制造性设计（DFM） 是一套指南和最佳实践，有助于优化PCB布局以实现高效且经济有效的制造。DFM考虑因素包括组件放置、迹线布线、过孔放置以及盲埋过孔等特殊特性的使用。通过遵循DFM指南，设计人员可以最小化制造问题，提高良率，并降低与返工和报废相关的成本。

常见的DRC和DFM规则包括：

• 最小迹线宽度：迹线必须足够宽，以便在不过热或造成压降的情况下承载所需的电流。
• 最小间隙：迹线和组件之间的间距必须足够大，以防止短路并确保适当的可焊性。
• 过孔尺寸：过孔必须足够大以容纳所需的电流，并在层之间提供可靠的电气连接。
• 阻焊间隙：阻焊剂必须与组件焊盘和迹线保持间隙，以确保适当的可焊性。
• 环形圈尺寸：环形圈（即过孔孔周围的铜）的尺寸必须足够大，以提供可靠的电气连接并承受制造过程。
• 组件放置：组件的放置方式应能够实现高效装配并最大程度地减少制造缺陷的风险。
• 迹线布线：迹线应以尽量减少串扰、噪声和电磁干扰（EMI）的方式布线。

通过遵循DRC和DFM指南，设计人员可以创建既实用又可制造的PCB布局，减少制造问题的风险并确保最终产品的高质量。

信号完整性与EMC注意事项

信号完整性和电磁兼容性（EMC）是PCB设计的两个关键方面，直接影响电子产品的性能和可靠性。信号完整性 指信号在PCB中传播而不失真或退化的能力，而 EMC 涉及电子设备在不受电磁干扰（EMI）影响或造成电磁干扰的情况下运行的能力。[4]

较差的信号完整性和EMC可能导致各种问题，包括信号失真、串扰、噪声和EMI。这些问题可能导致故障、性能下降甚至电子设备完全失效。在某些情况下，较差的EMC也可能导致监管合规问题，因为电子产品必须满足特定的EMC标准才能在某些市场销售。

有几个关键因素会影响PCB设计中的信号完整性和EMC：

• 迹线布线：适当的迹线布线对于保持信号完整性和最小化串扰及EMI至关重要。高速信号应远离敏感模拟电路，并应使用适当的间距和屏蔽来最小化干扰。
• 接地和电源分配：设计良好的接地和电源分配系统对于保持信号完整性和最小化EMI至关重要。正确使用地平面、电源平面和去耦电容有助于减少噪声并确保向组件稳定供电。
• 组件放置：适当的组件放置可以帮助最小化信号传播延迟，减少串扰，并提高整体信号完整性。组件应放置在其相关电路附近，敏感模拟组件应与噪声数字组件分离。
• 阻抗匹配和端接：适当的阻抗匹配和端接对于保持信号完整性至关重要，特别是在高速数字电路中。阻抗不匹配会导致信号反射，导致失真和信号退化。

通过仔细考虑这些因素并遵循信号完整性和EMC的最佳实践，设计人员可以创建性能可靠且符合所需监管标准的PCB。

阻抗匹配和端接

阻抗匹配和端接是PCB设计中用于保持信号完整性和最小化信号反射的关键技术。当信号遇到阻抗变化时（例如当它从迹线过渡到组件或从一个PCB层过渡到另一层时），部分信号能量会被反射回源端。这些反射可能导致信号失真、振铃和其他降低信号质量的问题。

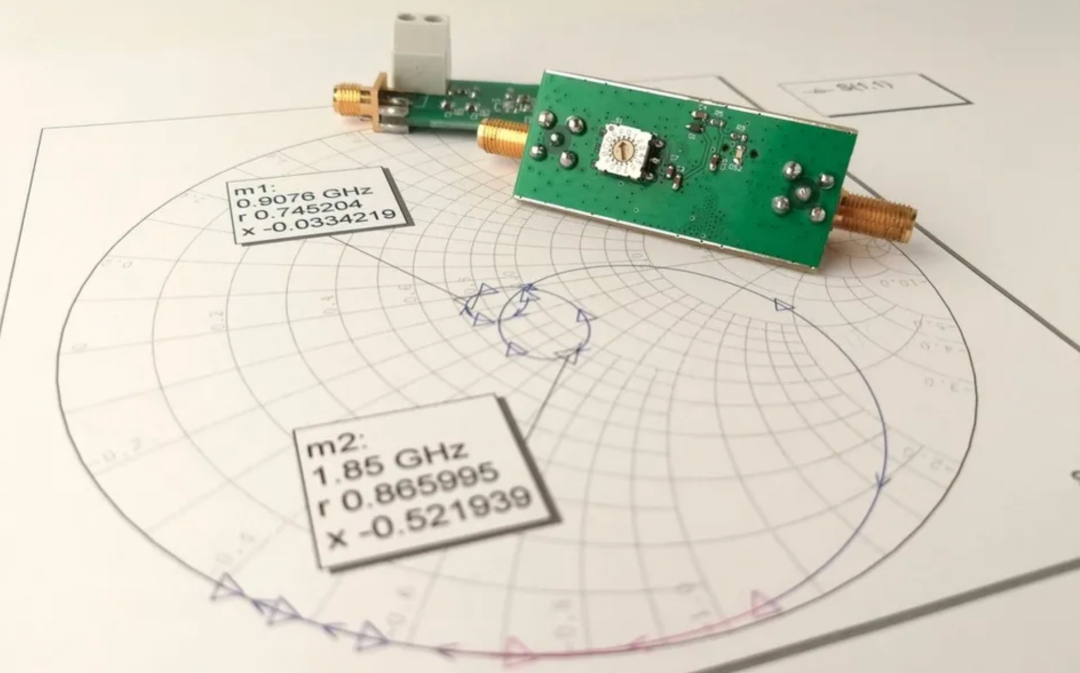

射频PCB上的史密斯圆图用于阻抗匹配

为了最小化这些问题，设计人员必须确保信号路径的阻抗与源和负载的阻抗相匹配。这通常通过使用受控阻抗迹线来实现，这些迹线基于迹线宽度、厚度和间距等因素设计为具有特定的特性阻抗。

除了阻抗匹配外，设计人员还必须使用适当的端接技术来最小化信号反射。端接涉及在信号路径末端放置电阻负载，以吸收任何反射能量并防止其传播回源端。

常见的端接技术包括：

• 串联端接：在信号源处串联放置一个电阻，以匹配迹线的阻抗并最小化反射。
• 并联端接：在负载处并联放置一个电阻，以匹配迹线的阻抗并吸收任何反射能量。
• 交流端接：在负载处串联放置一个电阻和一个电容，以在提供高频端接的同时允许直流偏置通过。
• 差分端接：在差分对信号的正负信号之间放置电阻，以匹配阻抗并最小化反射。

适当的阻抗匹配和端接在高速数字电路中尤为重要，因为信号完整性对可靠运行至关重要。通过使用受控阻抗迹线和适当的端接技术，设计人员可以最小化信号反射，减少失真，并确保信号以最小退化到达目的地。

串扰和噪声减小技术

串扰 是指一个迹线或组件的信号无意中耦合到另一个，导致干扰并降低信号质量的现象。这可能导致信号失真、误触发和其他可能损害电子设备性能和可靠性的问题。

串扰可能通过几种机制发生，包括容性耦合、感性耦合和电磁辐射。容性耦合发生在当一个信号的电场通过迹线之间的介电材料与另一个信号耦合时。感性耦合发生在一个信号的磁场在另一个迹线中感应出电流时。电磁辐射可能在高频信号辐射的能量被附近迹线或组件拾取时导致串扰。

为了在PCB设计中减少串扰和噪声，设计人员可以采用以下几种技术：

• 适当的迹线间距：增加迹线之间的间距可以帮助减少容性和感性耦合。这对于高速信号或具有大电压摆幅的信号尤为重要。
• 屏蔽：在敏感信号之间使用接地铜平面或迹线可以帮助屏蔽电磁干扰并减少串扰。这种技术通常用于混合信号设计，在同一电路板上布线模拟和数字信号。
• 差分信号：使用差分信号（其中信号作为一对互补信号传输）可以帮助减少串扰和噪声。差分信号比单端信号更不易受外部噪声和干扰的影响。
• 滤波：使用滤波器（如低通、高通或带通滤波器）可以帮助从信号中去除不需要的噪声和干扰。这对于去除电源或其他来源的高频噪声特别有用。
• 适当的接地：使用实心接地平面并将组件正确接地可以帮助减少噪声并改善信号质量。适当的接地还可以帮助减少电磁辐射和对外部干扰的敏感性。

有效的噪声减小策略通常涉及这些技术的组合，根据应用的具体要求量身定制。例如，在混合信号设计中，设计人员可能使用屏蔽、差分信号和滤波的组合来减少模拟和数字信号之间的串扰。在高速数字设计中，设计人员可能专注于适当的迹线间距和端接，以最小化反射并保持信号完整性。

通过理解PCB设计中串扰和噪声的来源并采用适当的减小技术，设计人员可以创建性能可靠且满足信号质量和电磁兼容性所需规格的PCB。

PCB 设计中的热管理

热管理是PCB设计的一个关键方面，确保电子组件的可靠运行和寿命。适当的热管理涉及高效散发组件产生的热量，防止过热以及对PCB及其组件的潜在损坏。

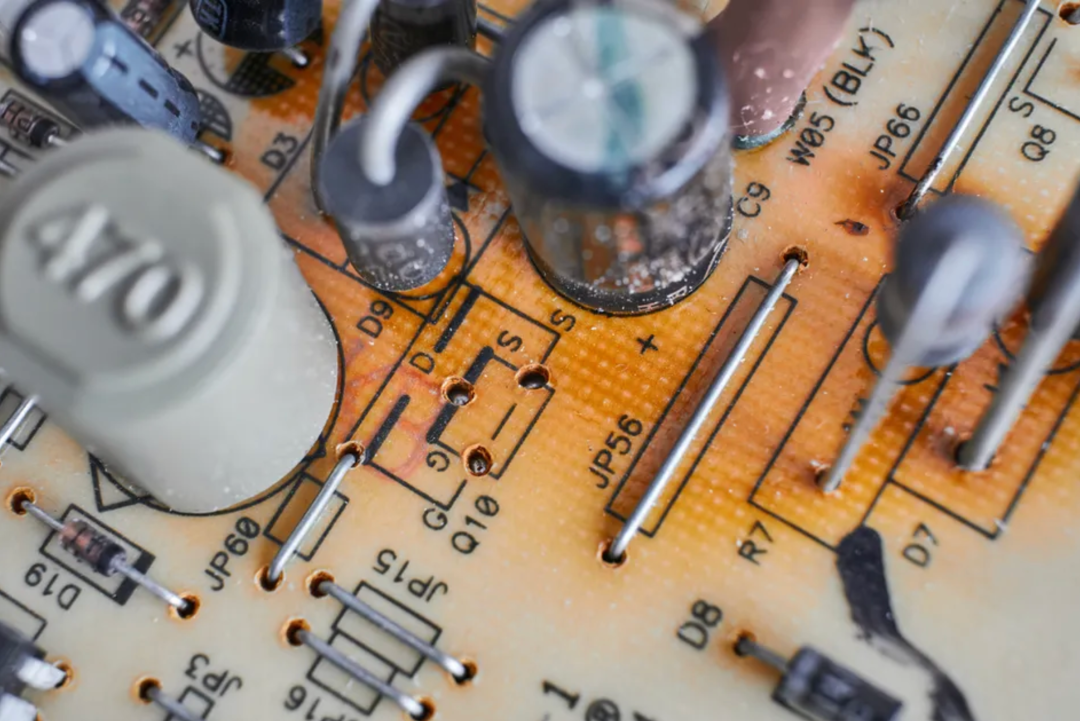

印刷电路板（PCB）上的过热区域

有几个因素导致PCB上的热量产生，包括：

• 功耗：消耗大量功率的组件（如处理器、电源稳压器和放大器）在运行过程中会产生热量作为副产品。产生的热量与组件消耗的功率成正比。
• 组件密度：PCB上的高组件密度可能导致热量产生增加，因为组件放置得更近，热量散发的空间更小。这在现代PCB设计中尤为重要，在这些设计中，小型化和功能增加正在推动更高的组件密度。
• 环境因素：PCB的运行环境也可能导致热量产生。高环境温度、通风不良和暴露在直射阳光下都会增加PCB及其组件的热负荷。

为了在PCB设计中有效管理热量，设计人员可以采用各种热管理技术：

• 适当的组件放置：将高功率组件放置在远离热敏感组件的地方，并在组件之间提供足够的间距，可以帮助改善热量散发并防止组件之间的热相互作用。
• 热过孔和散热器：使用热过孔和散热器为组件提供低阻力热路径到PCB外部，可以帮助有效地散发热量并防止过热。
• 铜铺铜：在PCB上使用大型铜铺铜，特别是在电源和接地层上，可以帮助更均匀地分散热量并改善整体热性能。
• 气流和通风：将气流和通风纳入PCB设计，如使用风扇或设计外壳以促进自然对流，可以帮助从PCB及其组件中带走热量。
• 材料选择：选择高导热率的PCB材料（如铝或陶瓷基板），可以改善热量散发并降低热阻。

通过仔细考虑这些热管理技术并根据应用的具体要求适当应用，设计人员可以创建即使在苛刻的热条件下也能可靠运行并保持最佳性能的PCB。

热过孔和散热器

热过孔和散热器是用于从PCB及其组件散发热量的两种常用技术。热过孔是战略性地放置在PCB中的小型电镀孔，用于提供从组件到PCB外部的低阻力热路径。通过将热量从组件传导出去并进入周围的PCB材料，热过孔有助于更均匀地在电路板上分散热量并防止局部热点。

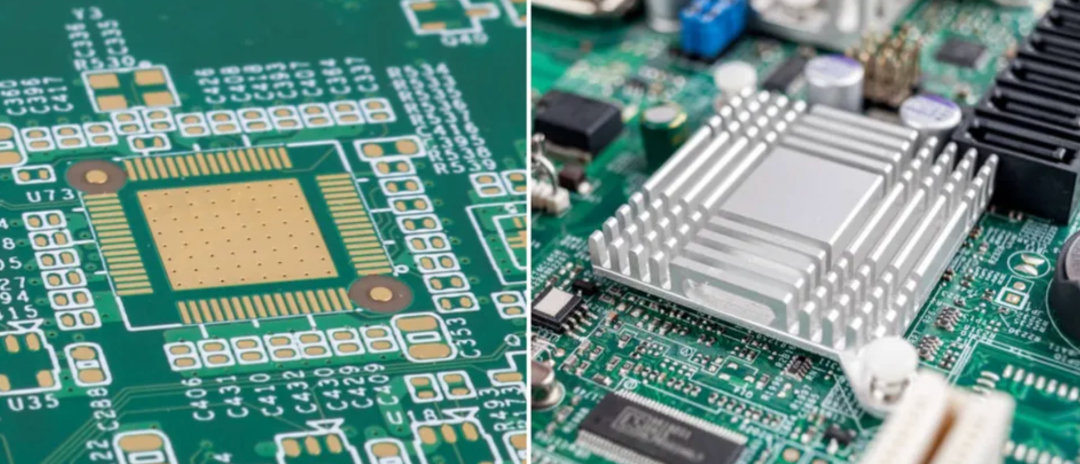

热过孔 vs 散热器

在设计热过孔时，考虑过孔尺寸、间距和放置等因素很重要。较大的过孔和较近的过孔可以提供更好的导热性，但也会影响信号完整性和布线密度。将热过孔直接放置在高功率组件下方（如处理器或电源稳压器）可以帮助提供到PCB外部的直接热路径。

散热器是PCB设计中热管理的另一个有效工具。散热器是连接到高功率组件的金属结构，提供大的表面积用于散热。通过将热量从组件传导出去并进入周围空气，散热器有助于降低组件的工作温度并防止过热。

在选择和放置散热器时，设计人员必须考虑散热器的材料、尺寸和形状等因素，以及PCB运行环境中可用的气流和通风。铜和铝是常见的散热器材料，因其高导热性和相对较低的成本而选择。[5] 散热器的尺寸和形状应根据特定组件及其功耗要求以及PCB上的可用空间进行优化。

适当的热过孔和散热器放置对于有效的热管理至关重要。热过孔应尽可能靠近热源放置，而散热器应放置在能最大程度地暴露于气流并最小化其他组件遮挡的位置。在某些情况下，设计人员还可以使用热界面材料（如导热垫或导热膏）来改善组件和散热器之间的导热性。

通过适当使用热过孔和散热器，并与其他热管理技术结合使用，设计人员可以有效地从高功率组件散发热量，并确保PCB在其预期寿命内的可靠运行。

总结

总之，创建功能可靠且可制造的PCB需要对设计原则和最佳实践有全面的理解。这包括仔细考虑组件选择、放置和布线等因素，以及遵守可制造性指南。通过遵循结合原理图设计、PCB布局和严格验证步骤的结构化工作流程，设计人员可以确保其PCB的完整性和性能。在设计PCB时，信号完整性、电磁兼容性和热管理是需要考虑的关键方面。这些知识使工程师能够开发在现代技术中发挥整体作用的新型且功能性的电子设备。
