PCB线圈平面变压器设计指南：如何避免涡流及电源平面噪声

下午在EEVblog上看到一篇求助帖，讨论PCB线圈的电源平面布局——这种设计现在挺常见，但对应的参考文档却不多。这里把原文和几位网友的回复整理出来，供有需要的朋友参考。

作者 ricko_uk 来自法国，他正在设计一块中央带有大型PCB线圈的板子。线圈尺寸由产品功能决定，工作频率覆盖 50Hz 到 15KHz，由一台D类放大器驱动，线圈中流过的有效值电流约 350mA。

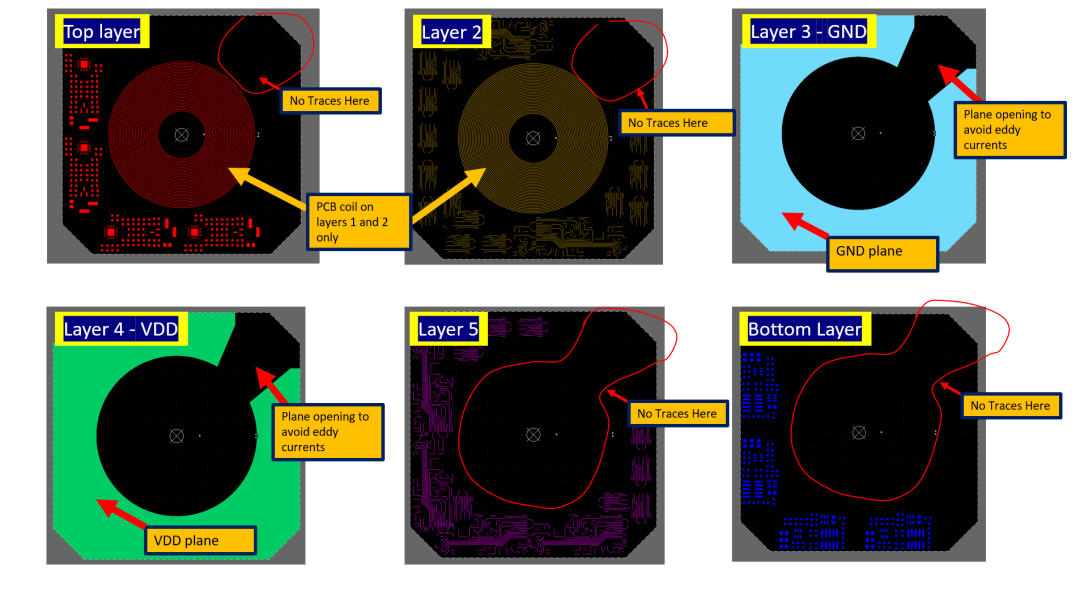

附图中线圈走在第1层和第2层，第3层是GND平面，第4层是VDD平面，第5层和第6层为布线层。注意图中所有地/电源平面在线圈下方都做了大面积开窗，目的是避免形成闭合环路，从而抑制涡流。

具体分层策略如下：

• 第1层和第2层：放置大型PCB线圈，这两层不布其他走线。
• 第3层：GND平面，线圈下方区域完全挖空，只在需要的地方保留铜皮。
• 第4层：电源平面，作者纠结要不要做成实心平面，或者干脆用单独的走线到各个IC的VDD引脚，再在引脚附近加足量旁路电容。
• 第5层和第6层：仅在远离线圈的区域布线，线圈正下方不建议走线，尤其是右上象限要保持干净。

作者最关心两个问题：

1. 把VDD平面紧贴在GND平面正下方，形状大小完全一致，这样安全吗？线圈产生的交流磁场会不会在整个平面上感应出比单根VDD走线（配本地旁路电容）大得多的噪声？两种策略哪个更稳？
2. 在第5、6层线圈下方布线，只要不穿过特定的敏感区域，是否可行？

几位网友给出了不同角度的建议。

oliver.ridler 注意到第2层有一些走线似乎没有连接到外层元件，他提醒：即使开窗切断了电流环路，地平面和电源平面仍然可能因为离线圈边缘太近而产生涡流。磁场在线圈外缘和内缘强度都不小，伦茨定律可不会帮你。他甚至提议可以考虑把线圈做成独立的子板，通过铁氧体板与主PCB隔开，直接屏蔽磁场。

Berni 则认为电源平面的感应问题不必过分担心，除非驱动功率非常高。关键在于要同时保持GND和VDD的参考完整性——任何感应到的噪声都会共模出现在电源和地之间，电源电压本身不会波动。如果想尽量减少线圈附近导电面对场的扭曲，可以不用完整的接地填充，改用普通走线方式连接地，但绝不能形成围绕线圈的环路，否则就是短路匝。

PCB.Wiz 建议多试几种配置，比如适当扩大平面开窗的面积，让铜皮只覆盖元件必需的区域。仔细规划元件布局会有帮助，然后权衡一下：降低耦合带来的好处是否能弥补铜皮面积减少带来的负面影响？

最后，作者 ricko_uk 决定把GND和VDD平面挪到第4层和第5层，让它们之间的介质厚度尽可能薄，取代之前被较厚芯板隔开的方案。
