给Arduino UNO换上RP2040：RPDuino-2040设计详解与性能跃迁

Arduino UNO 已经用了快二十年，它的板形、扩展板生态和引脚定义早已成为开源硬件圈的事实标准。但 ATmega328P 那 16MHz 的主频、2KB 的 SRAM 和 32KB 的 Flash，放在今天用来做稍微复杂的实时控制或信号处理，确实显得捉襟见肘。

如果我们给 UNO 换个内核呢？外形不变、扩展板不变、IDE 也不变，但把 MCU 主频拉到 133MHz、SRAM 翻到 264KB、Flash 干到 16MB——而成本反而还比原版便宜一半左右，会是一番什么样的体验？

在Make Blocks第一期阶段1的 PCB 设计活动中，作者 鲜de芒果 就做了一块这样的开发板：基于 Raspberry Pi RP2040 双核 Cortex-M0 打造、完全兼容 Arduino UNO 板形的开发板。从规格定义到设计细节都相当有看头，我们一起来分析一下。

板卡介绍

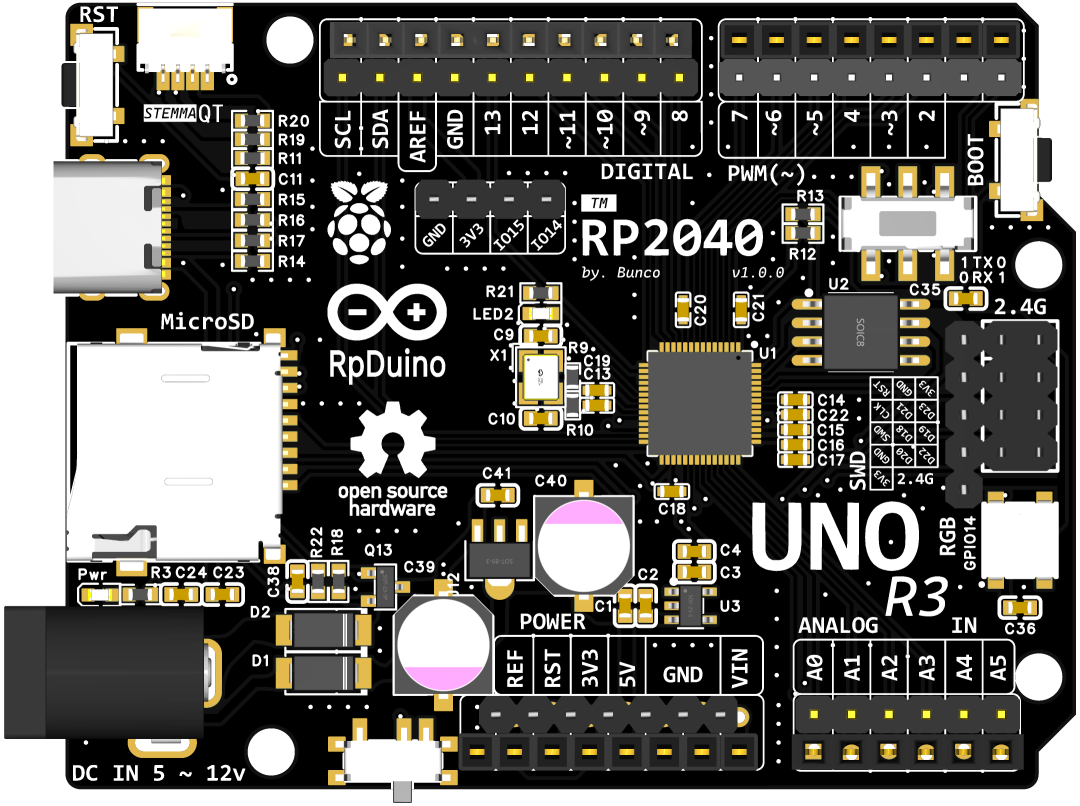

外形完全 1:1 兼容 Arduino UNO R3（68.6mm × 53.3mm），内核则换成了 RP2040 双核 Cortex-M0（133MHz）。

这意味着——你可以继续沿用 Arduino UNO 的各种扩展板（shields）、外壳及周边生态库，但 MCU 的性能却直接拉升到原版的近 10 倍。

性能跃迁有多大？

这场“换核”带来的提升，光看指标就颇为震撼：

指标	原版 Arduino UNO	本项目	倍数
MCU 内核	ATmega328P（单核）	RP2040 双核 Cortex-M0	—
时钟频率	16 MHz	133 MHz	~8×
SRAM	2 KB	264 KB	130×
Flash	32 KB	2 MB ~ 16 MB（QSPI 外挂）	60~500×
ADC	10 位	12 位，2.4 MSps	更快更准
通信外设	UART + I²C + SPI	+ USB OTG（原生）	—

作者给出的评价是：“性能提升近 10 倍，成本仅为原本的一半左右”。对于有实时控制、信号处理或低功耗需求的人来说，这确实是一个值得驻足的方案。

PCB设计细节

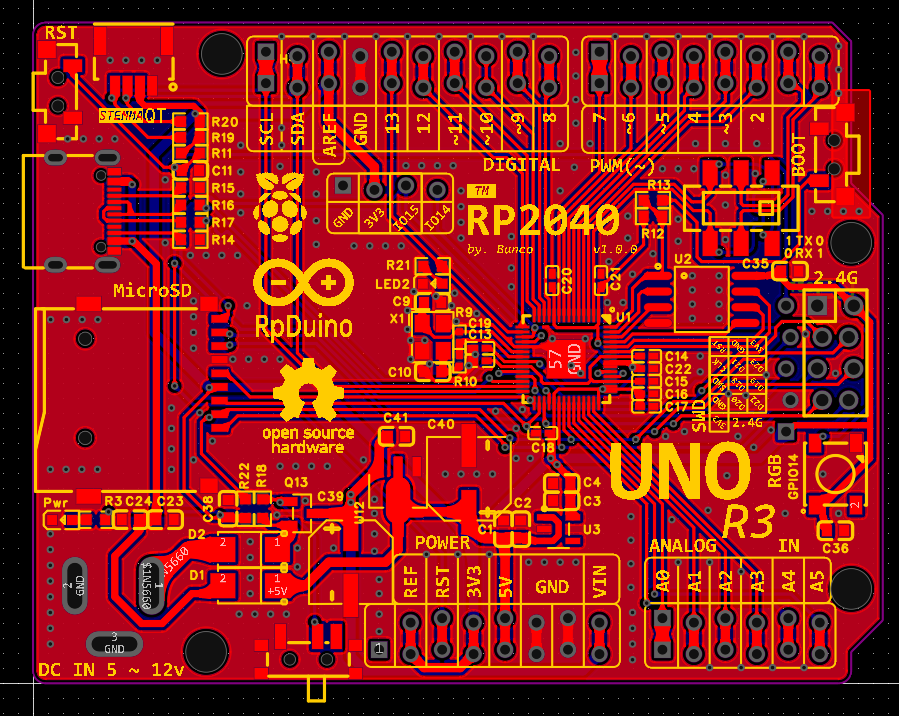

① 蛇形排针孔：免焊接也能保持电气连接

这个设计最有意思。作者借鉴了 Microchip Curiosity Nano 系列开发板的做法——将板上的排针/排母都做成蛇形孔：

不焊接，把排针插进去，依靠孔对排针的压力就能维持较好的电气连接；用完扩展板或面包板后，将排针拔出，核心板还能单独派上用场。

这意味着你可以用同一块核心板，在“面包板原型 → Arduino shield 扩展 → 单独嵌入式部署”之间快速切换，完全不用反复焊拆。

② 板载 DC 电源开关

原版 Arduino UNO 的 DC 电源输入是不带开关的——每次想断电就得拔插头。作者在这里补了一个拨动开关，虽然改动很小，但实用性极强。

③ UART 引脚交换功能

板上还增加了一个可以交换 UART 的 TX/RX 引脚的机制——调试时再也不用焊飞线，拨一下开关就成。

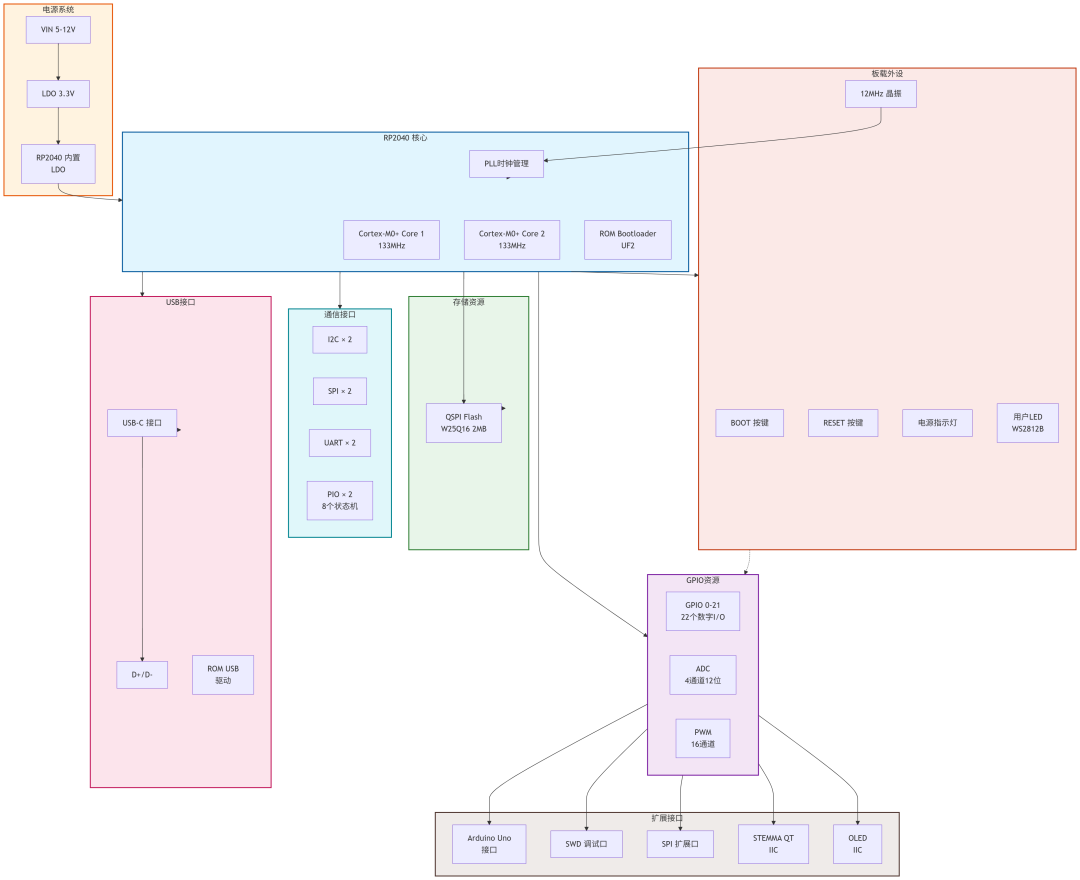

完整的硬件配置

电源 & 时钟

• 输入：5~12V DC（兼容 Arduino UNO 电源标准）
• 稳压：高效 LDO 输出 3.3V
• 时钟：12MHz 晶振 + 内部 PLL

核心接口

• USB Type-C：供电 + 数据，兼容 Arduino 编程协议
• 14 个通用 GPIO（5V TTL 电平兼容，支持 PWM/中断/I²C/SPI/USART 复用）
• 4 路 12 位 ADC（兼容 UNO 的 A0~A3）

调试 & 指示

• ARM SWD 调试接口（支持 ST-Link / J-Link）
• PWR 电源指示灯
• LED2 STA 可编程状态灯
• 板载 1 颗 WS2812B 5050 RGB 灯珠

扩展接口

• nRF24L01 无线模块插槽（CE / CSn / SCK / MOSI / MISO / IRQ 全部引出）

软件支持：四种开发模式自由切换

这一点对工程师相当友好——同一块板子，根据需求可以选用不同的工具链：

开发模式	适用场景
Arduino IDE	快速原型、移植现有 Arduino 项目
官方 RP2040 C/C++ SDK	复杂外设、FreeRTOS、GUI、机器学习
MicroPython / CircuitPython	Python 开发者、教学、脚本化开发
PIO（可编程 IO）底层开发	高性能信号生成/采集、自定义协议

作者特别提到一种混合开发的玩法——Arduino 简化编程（快速原型）与 PIO 底层开发（高性能）自由切换。这是 RP2040 独有的特性，Arduino UNO 无法实现。

为什么这个设计值得学习

这个项目本身的技术新颖度或许不算顶尖（RP2040 + Arduino 板形并非首创），但作者在几件事上做得十分到位：

• 明确的设计目标：不是一味堆砌功能，而是围绕“高性能 + 高兼容 + 高扩展”来做取舍
• 细节用心：蛇形排针孔、DC 开关、UART 交换这些小改动，每一个都直指实际使用中的痛点

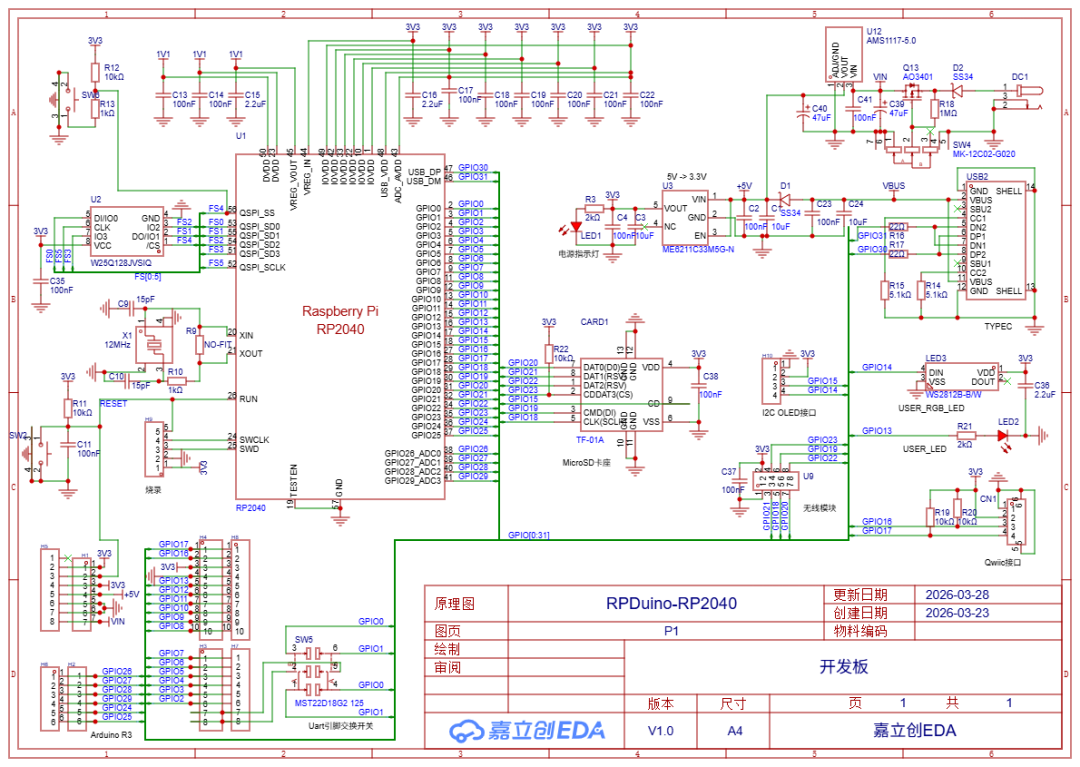

• 文档完整：原理图、PCB、管脚定义表、板上标识、扩展接口管脚全部罗列清楚，可以直接复刻
• 生态思考：保留了 Arduino 用户的迁移路径，同时为 RP2040 的高级特性预留接口

这种将成熟生态与强劲新核捏合在一起的思路，很像 开源实战 中那些优秀项目的做法——在现有标准之上注入更高的性能上限，而不是抛弃过往积累。

作者同时参加了阶段 1 和阶段 2，阶段 2 已经完成了这款板卡的焊接与调试，后续也会分享出来。

完整项目查看（含原理图、PCB、管脚定义）

点击“阅读原文”可跳转到电子森林查看完整项目：

• 项目链接： https://www.eetree.cn/project/detail/5062
