一、绪论

今天我们讲讲芯片的流片制造那些事儿。这个流程的输入是设计的版图文件,输出是做好的芯片晶圆。

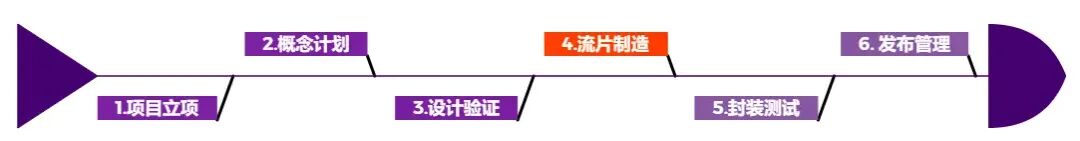

芯片项目开发全流程,横向展示项目立项、概念计划、设计验证、流片制造、封装测试到发布管理六个阶段,流片制造阶段被高亮突出

这是芯片的第四个流程。这块儿,我国65nm这个量级的做的还可以,14nm应该SMIC也勉强过得去,但先进制程7乃至5nm的商业化基本是空白,属于真正被大洋彼岸卡脖子的部分。这篇文章科普一下整个制造流程。技术部分相对较少,所以我们讲点儿故事。管中窥豹,我们的故事不妨从台积电展开。

二、台积电的过往

台积电(TSMC)品牌标识,红字粗体字母横跨在黑白网格圆形图案前,下方有一道红色横线

说起芯片代工厂,你第一个想到的是谁?我想做芯片的大部分人可能脱口而出就一个——台积电(TSMC),全称是某省积体电路制造股份有限公司。积体电路就是集成电路的一种叫法,类似于把菠萝叫凤梨。中国人似乎讲究周期,而台积电基本上恰好10年一个周期。

台积电的第一个十年——蹒跚起步

85年,德州仪器的一个哥们回岛了。他属于最早进入这个邻域的一批人,在德州仪器属于三号人物。在岛内混了几年,1987年,55岁的他决定搞个厂糊口(同年,深圳一个43岁的哥们也准备搞个厂糊口,你应当听说过)。这家厂子一开张就给自己定位成代工厂,不做设计,只负责制造。和大部分创业公司一样,台积电的前三年也经历了好多庙小妖风大的挫折。不过好在张忠谋在美帝有些人脉。1990年,英特尔CEO正想着怎么把公司重心从存储转到CPU上,经过张忠谋这么一忽悠,单子可不就来了么。英特尔老大哥帮台积电实现了第一次飞跃。

台积电的第二个十年——发展壮大

转眼,1997年,台积电已经成立10年了。一家公司,要是能活10年,确实有点东西的,遭到山寨也在所难免。这个时候另一个德州仪器的哥们叫张汝京的,回岛山寨了一个台积电出来,叫世大半导体,三年就达到了台积电30%的产能。台积电一气之下就发动钞能力,说动世大的股东把世大给买了。张汝京跑路到上海,建了另一个厂,叫SMIC,这是后话。这个阶段台积电过得有滋有味,不过和英特尔比它始终是个弟弟,全球最好的制程都在英特尔手中。

台积电的第三个十年——走向风口

日月如梭,2007年,一个穿着黑T恤和牛仔裤的哥们从裤兜里掏出一个手机,消费电子的时代到来了。台积电赶上了手机这波热潮。手机讲究一代手机,一代芯片,制程跟不上哪行?至此除了三星和英特尔,其他家都选择了台积电的代工厂模式。2014年,张忠谋搞了个夜莺计划,从此代工厂三班倒的时代到来了。这个时候英特尔不再那么遥远,台积电慢慢实现了超越。

台积电的第四个十年——对抗 or 合作?

2017年,一个叫梁孟松的人回国加入了SMIC。隐约记得一个以前在中芯国际的哥们说,当年中芯国际为了请他来,把一层楼给他做办公室。他是台积电元老,09年离开台积电去了三星,然后三星就越来越长得像台积电,在14nm工艺上甚至摆了TSMC一道。台积电一纸诉状让梁孟松离开三星,结果2017年,他到了SMIC。虽然2020年蒋尚义归来,梁准备离开,但反映出的一个趋势值得我们注意:大陆不愿意在这个事儿上被卡脖子了。有人这么说过,中国其实是一个伪装成国家的文明,除非你有本事直接卡断脖子,否则非常容易集中力量办大事,给你甩出一个京东方出来。台积电后续怎么发展,我们拭目以待2027年。

三、芯片的制造流程

我们聊了一堆台积电的八卦,那么台积电到底怎么用沙子把版图造成芯片的呢?这个流程的图我是从Intel那篇《From Sand to Silicon》文章里截取的。

step1, 挖沙子,然后做成硅锭

半导体制造原材料展示:左侧为沙状物质,中间和右侧为经过提纯制成的硅锭形态示意

其中,硅要足够纯,得达到9个9, 也就是99.9999999%的纯度。为什么一定要用Si做芯片?道理也简单,硅是半导体,能做开关,而且世界上沙子多,还容易提纯,于是就决定是它了。

step2, 硅锭切成硅片

多张圆形晶圆薄片叠放在一起,右侧独立放置一片表面带有彩虹色泽的晶圆

将硅锭切成1mm左右一片片的wafer(晶圆)。晶圆尺寸有大有小,比如8inch、12inch,光刻的时候直接刻整个圆,然后再切下来好多小芯片。

硅片切好以后,需要在上面氧化一层二氧化硅,用来做栅极。我们来看看下面的剖面图,红色的就是二氧化硅。

硅片氧化步骤示意:左侧展示预备的晶圆,右侧展示在表面生长出一层红色氧化层

step3, 光刻

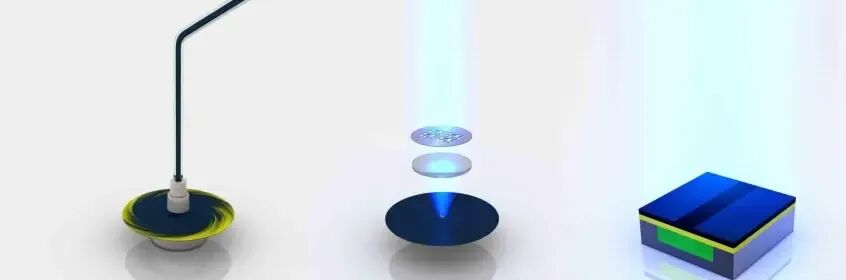

精密光刻设备示意图,包含旋转涂胶盘和光学曝光装置

这个步骤首先在硅片上抹上一层光刻胶,一般来讲光一照,光刻胶就溶解(正胶),然后用做好的掩模mask来照射wafer。

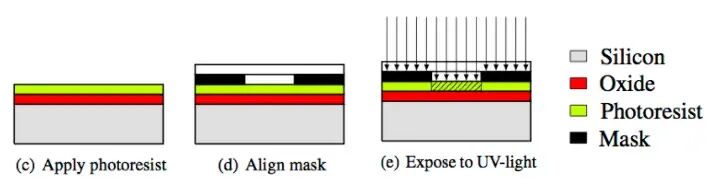

光刻工艺三步骤剖面图:涂覆黄绿色光刻胶、对准黑色掩模板、紫外光选择性曝光

看上面这个剖面图,黄色部分就是我们加入的光刻胶,黑色是我们根据版图制作出来的模板,然后用UV光去照,把光刻胶镂空。

step4, 刻蚀与粒子注入

绿色激光照射在晶圆表面进行加工,周围晶圆呈现蓝绿及黄绿色虹彩光泽

这个步骤,我们用药水把oxide刻蚀了,然后把光刻胶洗掉,最后注入离子。

刻蚀与掺杂步骤剖面图:刻蚀氧化层形成沟槽,随后通过离子注入实现掺杂

看剖面图,f就是刻好的oxide。然后在洞里注入离子,形成源极和漏极。至此,我们的晶体管就造好了。

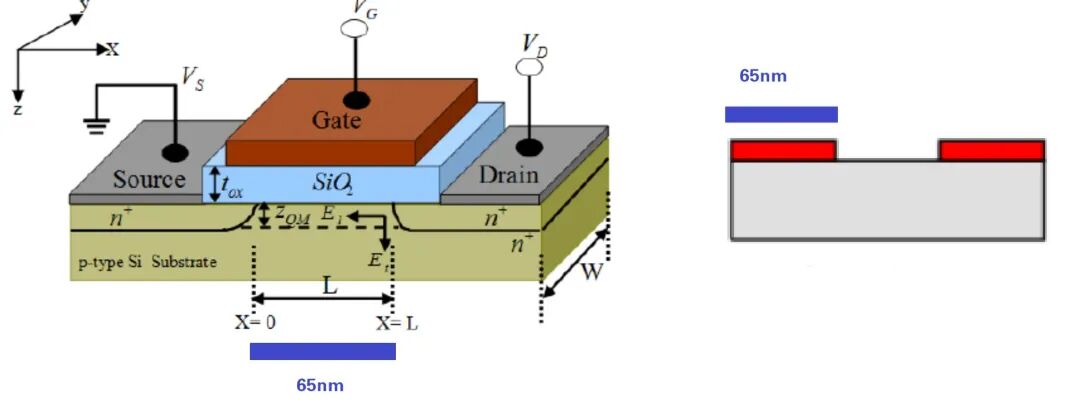

这里要插播一个小知识:我们平时说的工艺制程,比如28nm、14nm,指的是晶体管栅极宽度,也就是导电沟道的长度,而不是线宽,现在最小线宽一般比制程要粗一些。我在下面的图上标注了65nm具体指的是什么。

MOSFET晶体管结构示意图,主视图和截面图标注了源极、栅极、漏极、二氧化硅绝缘层及65nm沟道长度

在GDS版图上是这个距离,下面画了个非门的版图。

集成电路物理版图,含电源Vdd、地线GND标注及65nm工艺特征尺寸

step5 金属线制作

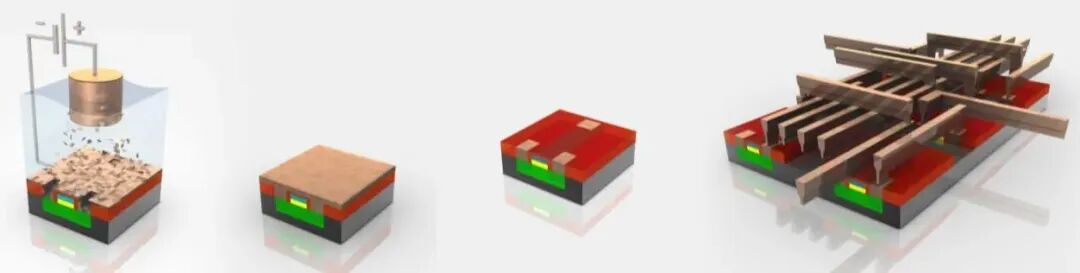

芯片多层金属互连构建流程:从沉积、光刻到形成多层金属布线的完整步骤示意

这个步骤主要是往硅片上连金属线。这个过程我们依旧看下面的剖面图比较清楚。

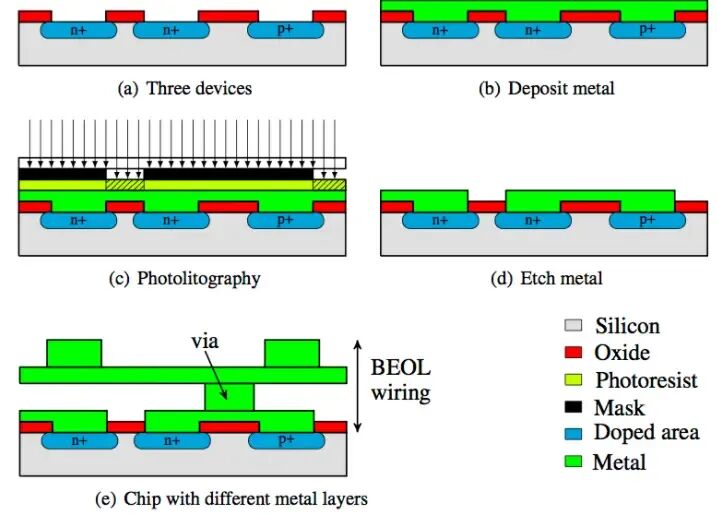

BEOL后端工艺剖面图:包含金属沉积、光刻胶涂覆、刻蚀及多层金属与通孔互连结构

看b图,首先在上面电镀一层金属,c图用光刻胶和掩膜版再刻蚀一遍得到d图,然后一层一层刻蚀叠加起来就行,层与层之间只有固定的通孔via用于连接。

step6 硅片测试与切片

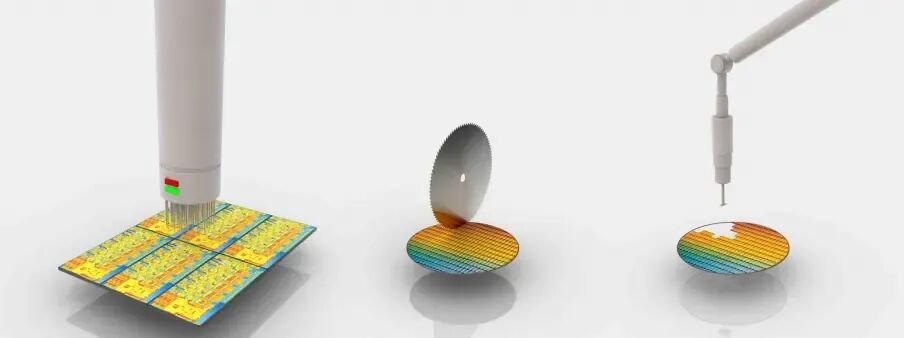

晶圆测试与切割场景:左侧探针阵列接触晶圆进行测试,中间锯片切割晶圆,右侧机械臂进行精细操作

接下来代工厂还要做几个事儿。

第一件事儿是先检查一下晶圆和芯片是不是好的,主要包含两个测试。

WAT(Wafer Acceptance Test),这个主要是测试晶圆的电学特性是否正常。WAT测试电路代工厂在流片时就直接加入到晶圆里了,主要检查各种晶体管参数,比如阈值电压、漏电流、电阻、电容是否在规格内。WAT的测试向量是代工厂自己搞的。

CP(Chip Probing)测试。WAT测试没问题以后,接下来进行CP测试。先用探针看看芯片是不是好的,有问题的芯片直接标记,扔掉就是,免得浪费封装成本。一般会用到前面讲的DFT三把斧:scan chain, JTAG, BIST。CP测试向量由设计商提供。如果CP不合格,直接标记出来扔掉。

CP测试完了以后,就把芯片按照划片槽切成一个个小的芯片,装盒寄出来了。

四、总结

这篇文章我们一起回忆了台积电的往事,同时对芯片在代工厂的流程做了大概的讲解。实际上芯片的制作工艺流程要复杂得多,比如现在制程越来越小,光刻的时候量子隧穿效应非常严重,做出来的模板肯定不是你想的镂空窗花。这里只是讲了最重要、最基础的步骤。整篇文章的输入是设计的GDS,输出是一个个芯片裸片。这些裸片没办法直接接到PCB上,还需要经过后续的封装和测试,才算是一颗真正的芯片。
