Altium Designer生产文件输出实战：从Gerber到装配图全流程

发表于 4 小时前 | 查看: 3| 回复: 0

整个设计完成并且进行QA审核之后，接下来就要输出生产及其相关的文件了，这些文件包括Gerber资料、钻孔图、IPC网表、贴片坐标、丝印装配图等，如图1所示。

生产文件输出流程图

图1 设计文件的输出

一、生产文件的输出

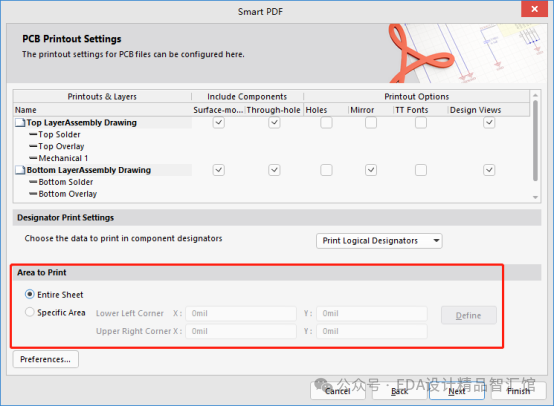

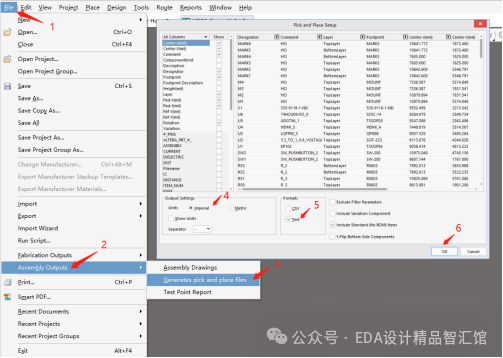

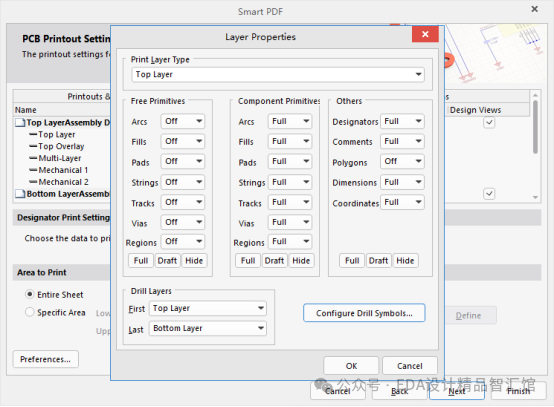

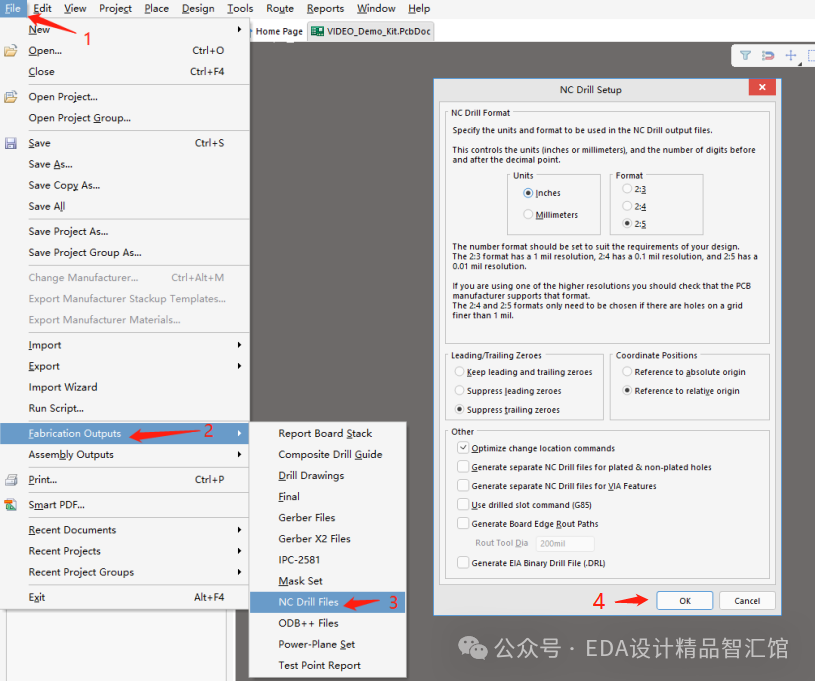

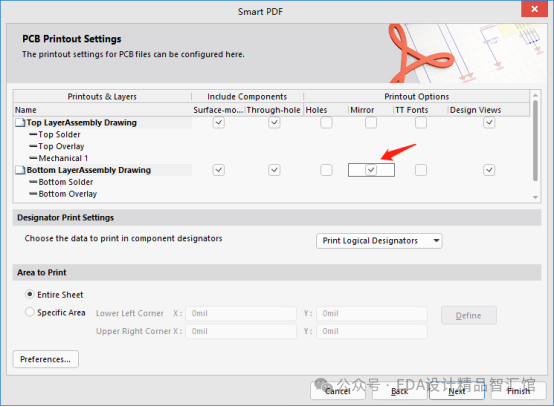

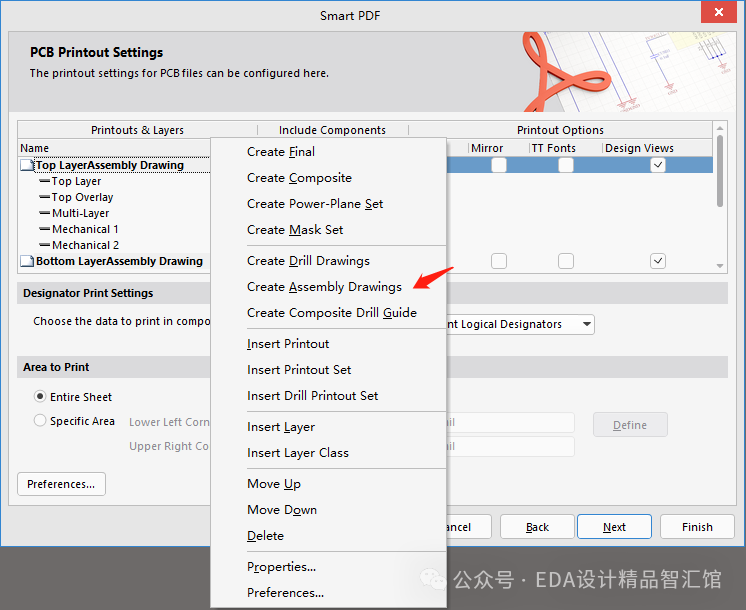

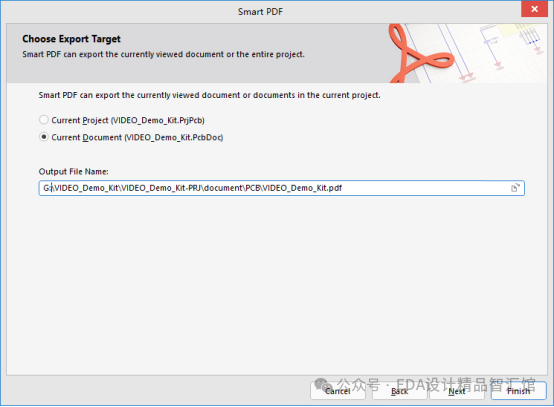

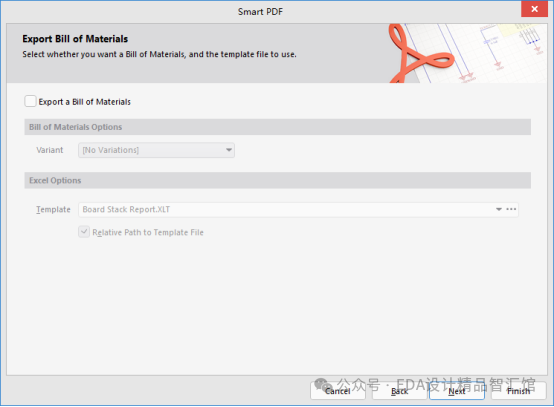

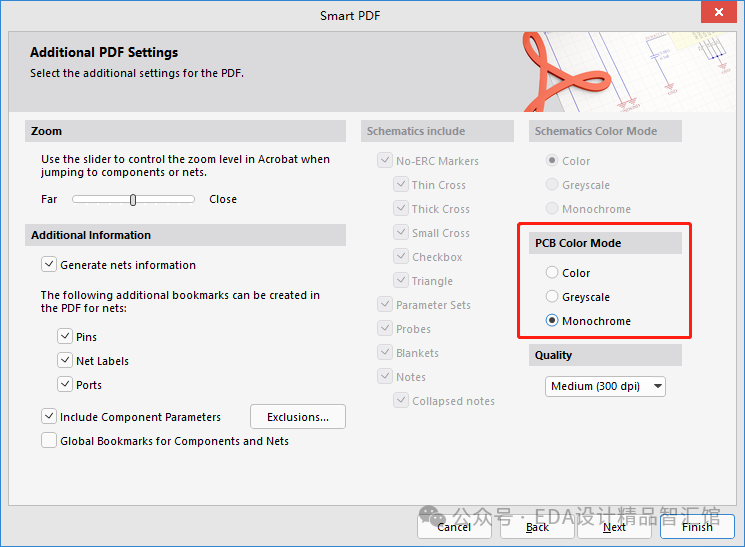

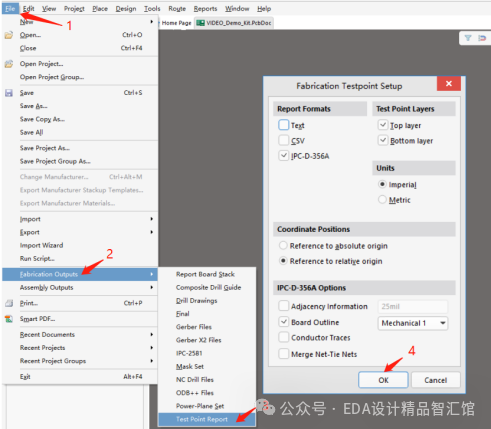

PCB文件设计及QA检查完成后，不可直接将原文件提交给制板厂商，存在设计文件泄露的风险。正确的做法是由设计端将PCB文件导出为制板机器可识别的生产文件，再交付制造。这些生产文件主要包括：Gerber文件（光绘文件）、钻孔图、IPC网表、贴片坐标文件及装配图。在确认PCB设计无误后再进行输出。

二、Gerber文件的输出

执行菜单命令【File】→【Fabrication Output】→【Gerber Files】，打开【Gerber Setup】窗口。

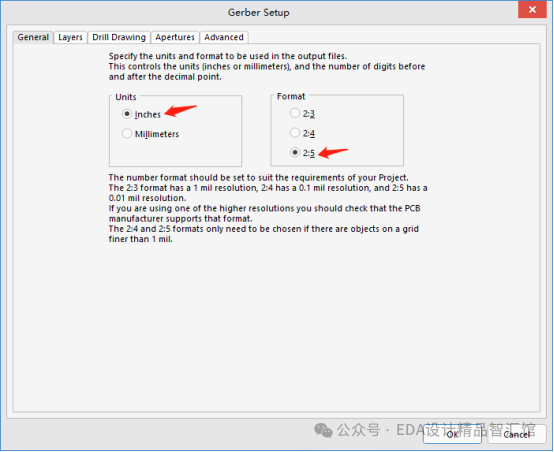

【General】对话框设置：输出单位选择【Inches】，输出精度选择【2:5】，如图2所示。

Gerber Setup General设置界面，单位Inches格式2:5

图2 General对话框设置

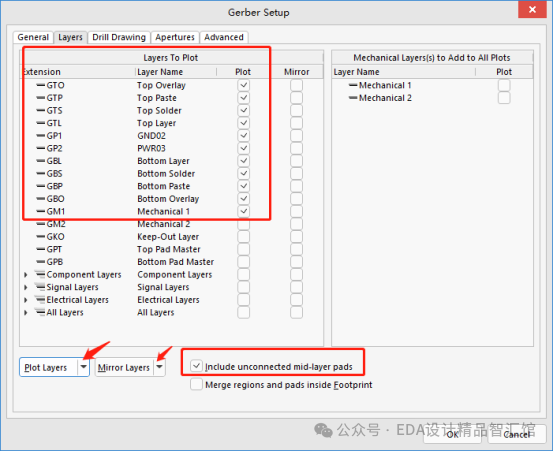

【Layers】选项设置：【Plot Layers】下拉菜单中选择【Used on】，即输出所有设计过程中用到的层；不需要的层可直接在上方列表框中取消勾选。【Mirror Layers】菜单选择【All off】，全部关闭镜像输出。
层的输出需要关注必选项，红框中打勾的部分即为必须输出的层，如图3所示。

Gerber Layers设置界面，Plot Layers选择Used on

图3 “Layers”对话框设置

Layers设置对应的Extension（扩展名）含义如下：

【GTO】：Gerber Top Overlayer 顶层丝印层
【GTP】：Gerber Top Paste 顶层助焊层
【GTS】：Gerber Top Solder 顶层阻焊层
【GTL】：Gerber Top Layer 顶层线路层
【GP1】：Gerber GND02 第1个负片内层
【GP2】：Gerber PWR03 第2个负片内层
【GBL】：Gerber Bottom Layer 底层线路层
【GBS】：Gerber Bottom Solder 底层阻焊层
【GBP】：Gerber Bottom Paste 底层助焊层
【GBO】：Gerber Bottom Overlayer 底层丝印层
【GM1】：Gerber Mechanical 1 机械标注1层（可视为板框层）
【GKO】：Gerber Keep-Out Layer 禁止布线层

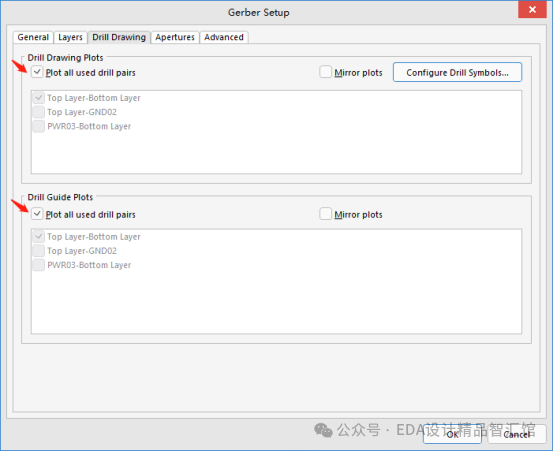

【Drill Drawing】对话框设置：【Drill Drawing Plots】和【Drill Guide Plots】两处的【Plot all used drill pairs】均勾选，即输出所有用到的钻孔类型，如图4所示。

Drill Drawing设置，勾选Plot all used drill pairs

图4 Drill Drawing对话框设置

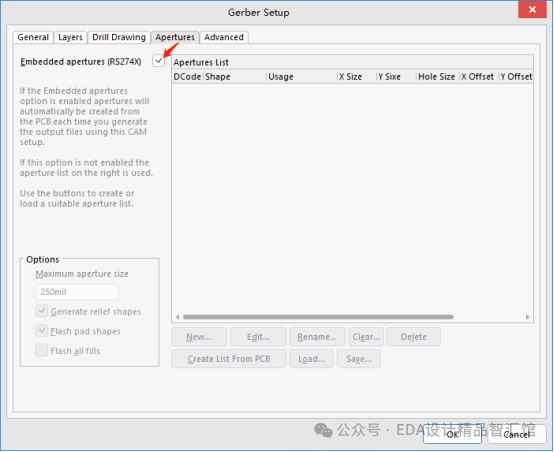

【Apertures】设置：默认勾选【Embedded apertures（RS274X）】，使用RS274X格式输出，如图5所示。

Apertures设置，勾选Embedded apertures RS274X

图5 Apertures对话框设置

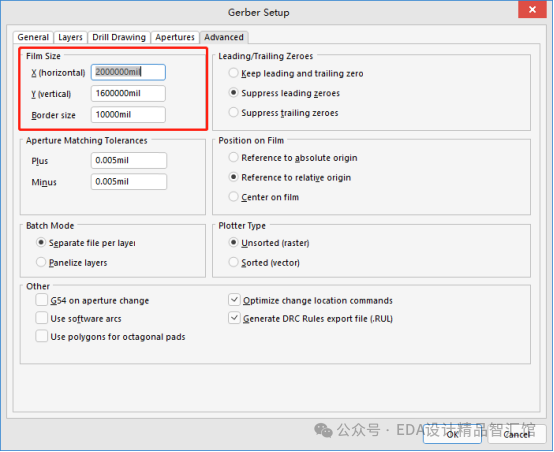

【Advanced】设置：【Film Size】区域三个尺寸值后面各增加一个0，这里是增大输出幅面以防面积过小，其他选项保持默认，如图6所示。

Advanced设置，Film Size数值增加0

图6 Advanced对话框设置

以上步骤设置完毕后，点击“OK”按钮，即可输出Gerber文件。

Altium Designer 22.4.2 版本生成Gerber的方法

Altium Designer 22.4.2 使用了全新的Gerber设置工作界面，前面的讲解适用于旧版本的经典生成方式。由于新版本默认启用新的生产工作界面，这里单独说明。

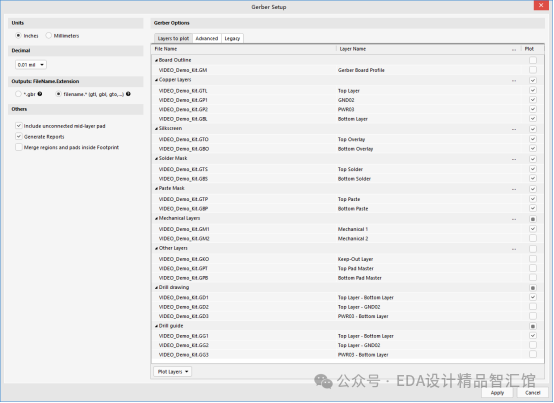

首先点击【File】→【Fabrication Outputs】→【Gerber Files】，进入【Gerber Setup】设置对话框，如图7所示。

Altium Designer 22.4.2 Gerber Setup界面

图7 Gerber设置界面

选项设置与原经典方式基本相似，具体如下：

【Units】单位：选择【Inches】。
【Decimal】精度：选择【1mil】。若采用毫米单位，选择mm。需要留意的是，如果选用更高精度，应提前确认PCB板厂是否支持。
【Outputs】输出文件扩展名：根据需要选择。

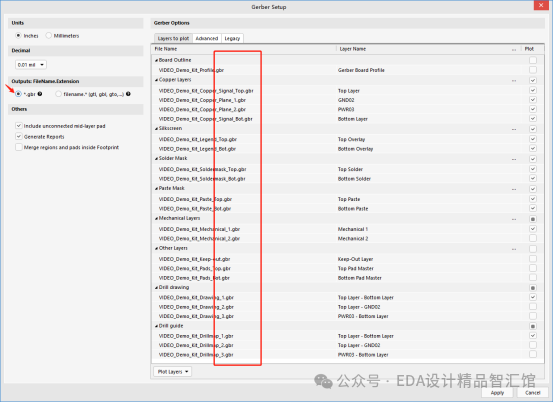

- *【.gbr】**：所有图层文件使用相同扩展名.gbr，文件名不同，如图8所示。
- *【filename. (gtl, gbl, gto,...)】**：文件名相同，但扩展名按图层区分，即经典Gerber后缀格式。

*.gbr扩展名设置效果

图8 *.gbr设置效果

【Others】其他：勾选【Include unconnected mid-layer pads】和【Generate Reports】。
- Include unconnected mid-layer pads：允许在中间层使用未连接的Pad焊盘。
- Generate Reports：生成 .REP、.EXTREP、.apr、.APR_LIB、.DRR 和 .LDP 等报告文件。
- Merge regions and pads inside Footprint：在生成Gerber时合并封装内的Region区域和Pad焊盘，按需勾选。

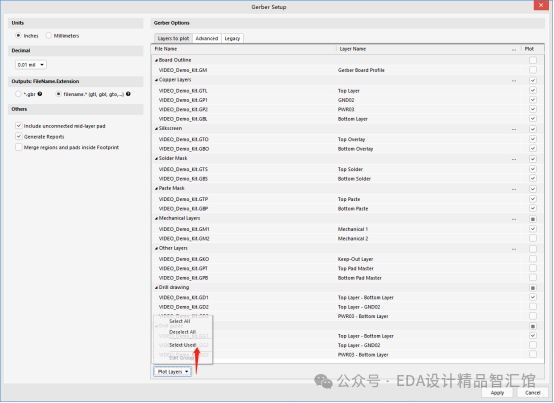

【Gerber Options】→【Layers to Plot Tab】：在此选项卡中按需选择输出层，也可通过【Plot Layers】菜单→【Select Used】自动勾选已使用的层，如图9所示。

Gerber出图层设置，Plot Layers选择Select Used

图9 设置Gerber出图层

【Gerber Options】→【Advanced】：高级设置保持默认即可。

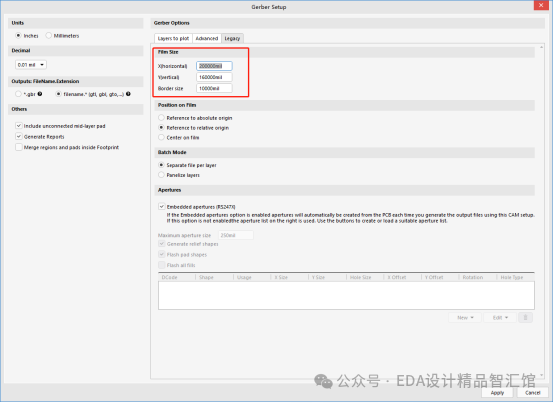

【Gerber Options】→【Legacy】→【Film Size】：三个尺寸选项后面各加一个0，增大输出幅面以防截断，其他默认，如图10所示。

Gerber输出尺寸设置，Film Size增加0

图10 Gerber输出尺寸设置

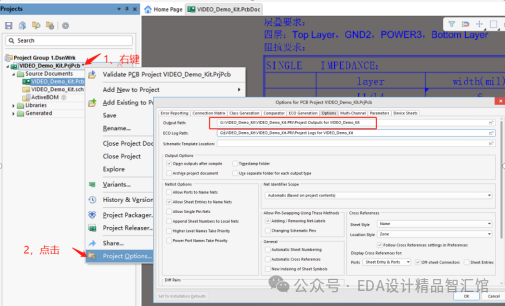

点击【Apply】自动生成Gerber文件。默认保存位置在工程文件夹下的【Unit Output files】文件夹内，具体路径由【Projects】面板中工程名右键→【Project Options】→【Options-Output Path】设定。若PCB文件未包含在工程中，则Gerber文件将保存在PCB文件所在文件夹内，如图11所示。

Gerber输出路径设置

图11 Gerber输出路径设置

三、新旧Gerber设置工作界面的切换

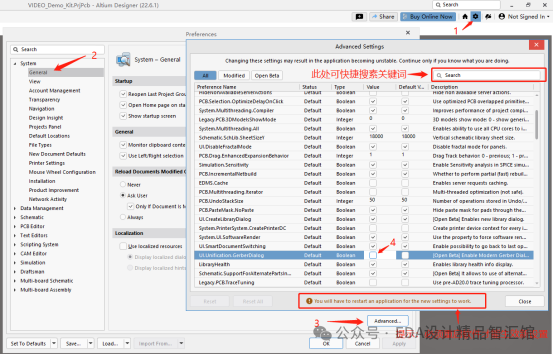

如果想把AD输出Gerber的工作界面恢复为经典模式，可以打开PCB工作面板的设置图标，或依次进入【Preference】→【System】→【General】→【Advanced】，将【UI.Unification.GerberDialog】选项取消勾选，如图12所示。演示版本AD22.6.1默认为经典设置，AD22.4.2则默认启用该选项。AD22.4.2之后的版本都会提供两种Gerber界面供用户切换。

Gerber工作界面切换设置
