电路板GND与外壳GND间并联电阻电容的设计原理与对比

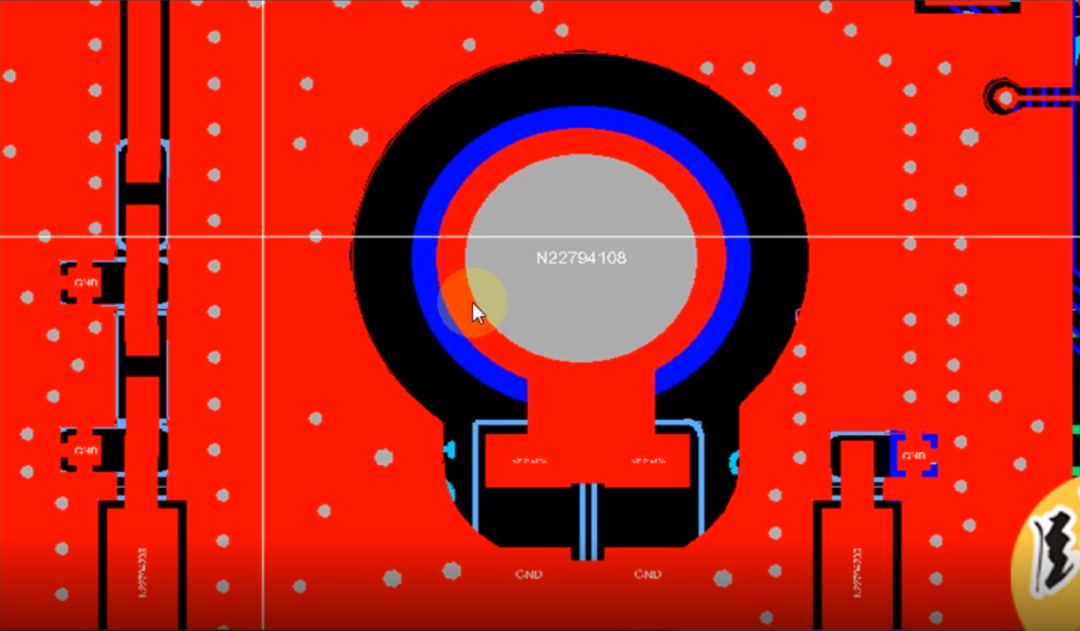

外壳是金属的，中间有一个螺丝孔，也就是跟大地连接起来了。这里通过一个 1M 的电阻跟一个 1nF 的电容并联，跟电路板的GND连接在一起，这样有什么好处呢？

在金属外壳设备中，电路板 GND（信号地）与外壳 GND（机壳地）之间通过电阻和电容并联连接（简称 RC 接地），是一种兼顾电气安全、EMC 性能和信号完整性的经典设计。这样做有什么好处呢？

基本原理

1. 电容的作用：高频噪声低阻抗泄放

• 高频噪声旁路：
  金属外壳易耦合外部电磁干扰（如射频噪声、开关电源噪声），电容（通常 1nF~100nF）为高频噪声提供低阻抗路径，将干扰导入外壳（法拉第笼效应），避免影响内部电路；
• 抑制 EMI 辐射：
  电容可减少电路板高频噪声通过辐射或传导向外泄露，帮助通过 EMC 测试；

2. 电阻的作用：低频隔离与安全限流

• 阻断地环路电流：
  若 PCB GND 与外壳直接短接，不同接地点间的电位差会形成地环路电流（如 50Hz 工频干扰），电阻（通常 1MΩ~10MΩ）可阻断低频环路，避免共模噪声。
• 安全防护：
  电阻限制漏电流（如 AC 市电设备的漏电流），防止触电风险，满足安规标准（如 IEC 60950 要求漏电流<0.1mA）。
• 如果外面有静电、高压之类的，也能有效降低电流，不会对电路内的芯片造成损坏。

3. RC 并联的协同效应

避免地环路引入的低频噪声（如音频设备的“嗡嗡声”），同时不阻碍高频信号的回流路径，电容一般取 1nF~100nF，电阻一般取 1MΩ~10MΩ，RC 网络尽量靠近 PCB 接地点，电容引脚短而粗，外壳接地点需低阻抗（如导电泡棉）。

• 低频时：电阻主导（高阻抗），阻断地环路；
• 高频时：电容主导（低阻抗），泄放噪声。
• 平衡安全与 EMC：既避免直接短接的风险，又解决完全浮地带来的 EMI 问题。

与其他接地方案的对比：
