PCB设计中网络变压器下方严禁铺铜：14年经验工程师深度解析

一、核心定论

在正规的PCB设计实践中，网络变压器正下方严禁铺铜，必须做全层净空挖空处理。无论是百兆、千兆还是更高速率的以太网设计，或是工业级设备与商用成品，都必须严格执行这条规则。仅在极少数低速、非标准的电路中可谨慎放宽，但绝不建议进行大面积实心铺铜。

二、严禁铺铜的核心原因

杜绝涡流损耗，防止异常发热

网络变压器在工作时会产生交变磁场。如果其下方是完整的铜箔，就会形成一个闭合的导电回路，从而产生强烈的涡流效应。涡流不仅会损耗信号能量、降低传输效率，还会显著加剧局部发热。轻则导致PCB温升过高、加速器件老化，重则会引起信号失真、网络丢包甚至断开连接，极端情况下还可能烧毁周边的元器件。

消除寄生电容，保障信号完整性

变压器绕组与下方铜箔之间会形成额外的寄生电容。对于高频的差分以太网信号而言，这种寄生电容就像一个通道，让信号容易通过电容耦合到地平面，从而引入杂散噪声。这会恶化电路的共模抑制比(CMR)，增大信号抖动，严重破坏高速信号的传输质量，直接影响网络稳定性。

守住电气隔离，满足安规防雷要求

网络变压器的一个核心作用是实现电气隔离，即将芯片侧的低压电路与网口侧可能遭遇高压的电路隔离开，以达到耐压防护、防雷防静电的目的。如果在变压器下方铺铜，会无意中打通两侧的地平面，彻底破坏这种隔离效果。外部的静电、浪涌或干扰就可能直接窜入，击穿主控芯片，造成硬件永久损坏，这样的设计也无法通过相关的安规检测。

三、标准净空挖空实操规范

这部分是硬性设计准则，只有严格执行才能保证电路性能达标并符合规范。

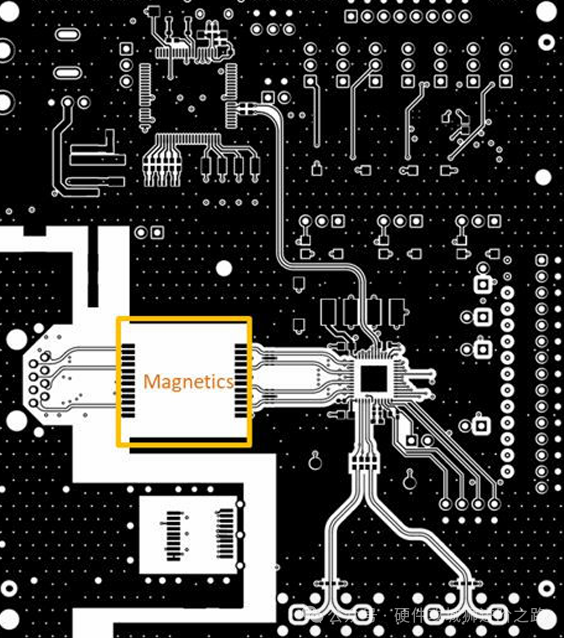

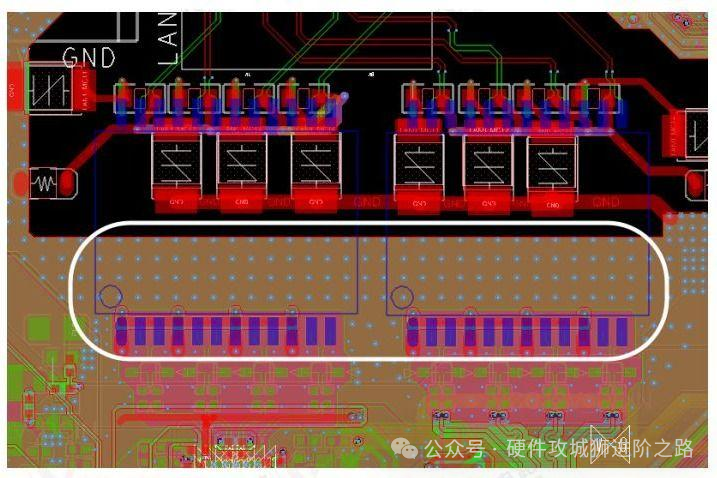

• 挖空范围：需要覆盖变压器本体投影的全部区域，并且向外扩展1-2mm的余量。该区域内不应留有任何铜箔，也不应布设任何信号线。
• 挖层层数：无论是顶层、底层还是所有内层，只要是有铜皮的层，一律需要全部挖空。不能只挖掉表层，而保留内层的铜箔。
• 接地分割：芯片侧的数字地（DGND）与网口侧的机壳地（Chassis GND）必须在变压器下方进行彻底分割和断开。隔离间距常规要求不小于100mil（约2.54mm），严禁将两地直接连通。
• 周边接地：在净空区域的外围，可以布设一圈环形的接地铜箔，并均匀地打上接地过孔。这样做既能屏蔽噪声向外扩散，又能提升整体抗干扰能力，且不会破坏变压器本身的隔离效果。

四、可谨慎放宽的特殊场景

只有在同时满足以下全部条件时，才能考虑适度变通，但即使如此，也绝对禁止实心铺铜：

• 电路用于超低速网络，速率远低于百兆标准，没有高速信号传输的需求。
• 属于非隔离的简易电路，没有严格的安规、防雷或EMI要求。
• 仅用于实验打样、非商用量产，且不应用于工业级等恶劣环境。
• 只能采用稀疏的网格铜，严禁使用整片实心铺铜，并且要尽量缩小覆铜的面积。

请务必注意，但凡设计涉及量产、工业使用或高速网络，一律禁止任何形式的放宽处理。

五、设计避坑注意事项

• 误区纠正：很多人误以为铺铜有助于散热，但实际上，由于涡流效应，铺铜反而会加剧发热。进行净空挖空处理，依靠空气对流散热，其效果远优于在下方铺铜。
• 禁止局部挖空：必须进行全区域、全层挖空，不能留下条状或块状的铜箔残留，否则残留的铜皮依然会产生涡流和寄生电容问题。
• 远离隔离区布线：在变压器周边的隔离带区域内，禁止走电源线或信号线，以避免干扰耦合，破坏隔离效果。良好的 PCB设计 习惯是保证电路稳定性的基础。
• 不要就近共地：严禁将芯片侧的地和网口侧的地在变压器附近进行短接，必须遵循设计规范分开接地，保证足够的隔离间距。
• 量产前严格测试：即便已经按照规范做了净空处理，对于高速电路，仍然建议进行信号完整性（SI）和电磁兼容性（EMC）检测，以排查潜在的隐性干扰问题。
