4K/8K电视机噪声对策：磁珠、电容、滤波器该如何选型？

你家的电视是否已经迈入4K甚至8K时代？追求极致临场感的背后，是屏幕越来越大、数据速率越来越高的技术现实。8K分辨率（7680×4320）配以最高120帧的刷新率，使得影像信息量飙升至144Gbps，是普通高清电视的100多倍。如此高速的信号处理对电磁兼容性（EMC）提出了极为严苛的要求。本文将深入4K/8K电视机的数字电路，探讨开关噪声的来源，并重点分析磁珠、电容、3端子滤波器等关键元器件的正确选型与应用。

追求具有临场感的影像

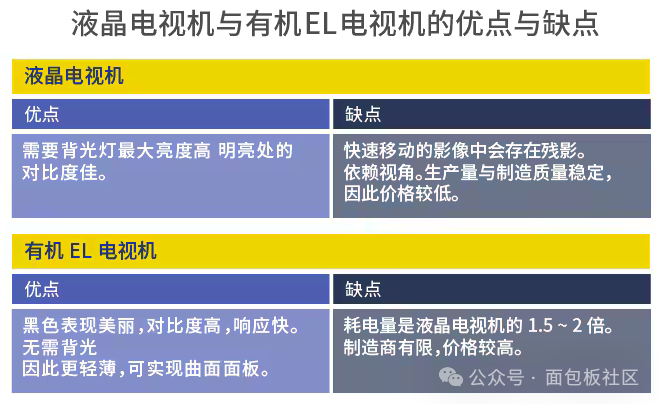

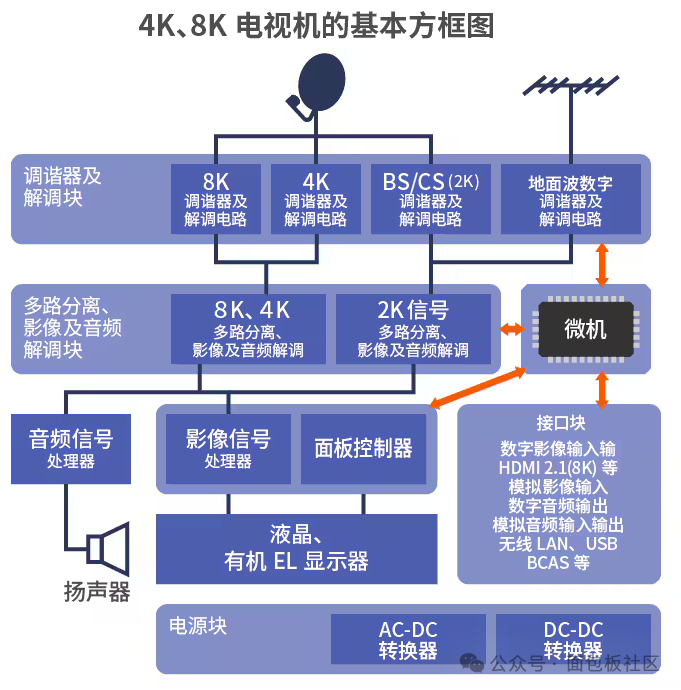

为了在110°水平视角的理想观看距离上不察觉像素颗粒，8K超高清是必然趋势。液晶与有机EL（OLED）两大显示技术正在激烈角逐。液晶电视依靠背光源和液晶分子的电子“快门”作用来呈现画面，通过三色滤光片实现彩色，高分辨率制造相对容易，但存在视角依赖和运动残影的短板。有机EL则完全不同，每个像素自发光，无需背光，因此在对比度、视角、响应速度上占尽优势，还能实现更轻薄、可弯曲的屏幕。然而，无论采用哪种显示方式，除面板本身外，电视机的电路系统架构高度相似：都包含电源块（AC-DC、DC-DC转换器）、调谐器块（地面波、BS/CS 4K/8K）、解调与影像信号复合块、DSP（数字信号处理器）块以及接口块等，其中对画质起决定性作用的是DSP中的影像信号处理器。

电视机的噪声与数字电路

模拟时代的“雪花”与“重影”在数字播放中已消失殆尽，但数字噪声却以另一种面目出现——马赛克般的块状噪声、让画面静止的猝发噪声，甚至直接导致无画无声的“硬故障”。这一切的根源，在于数字电视对信号和电源的完整性要求极高。所有电路基板无一例外都是噪声源，其中最突出的当属数字IC高速开关产生的开关噪声。

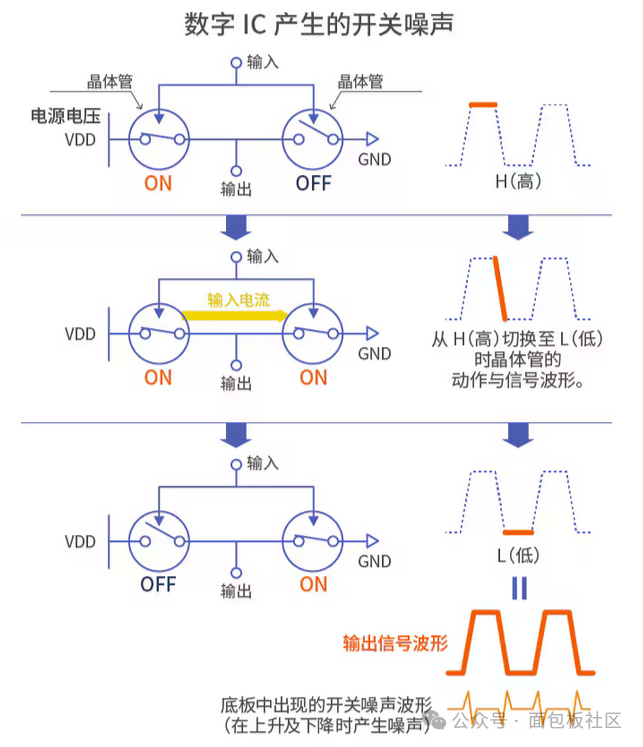

数字信号的矩形波在H（高）与L（低）状态之间翻转时，IC内部的晶体管会出现短暂的“直通”瞬间——两个开关管同时导通，形成从电源到地的大贯通电流，这就是开关噪声的元凶。

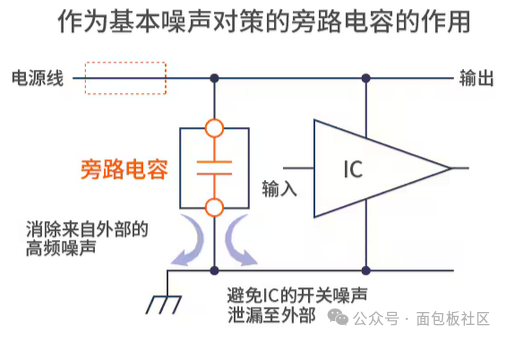

最基本的抑制手段是在IC电源引脚处就近安装旁路电容。电容的阻抗随频率升高而下降，允许高频噪声电流通过电容直接流入地平面，从而隔离了来自外部的噪声，也防止IC自身产生的开关噪声向外部泄露。

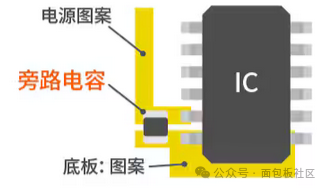

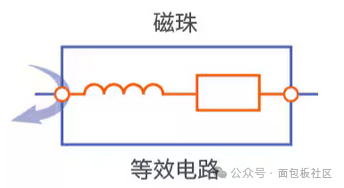

抑制噪声的铁律：旁路电容必须尽可能靠近IC的电源引脚。如果间距过大，两者之间的PCB走线就会变成一个小电感，将噪声反射回IC，让电容形同虚设。当单颗电容不足以压制噪声时，可以串联电感或磁珠，构成LC滤波器进一步增强高频衰减。

错误的噪声对策元件选择与使用方法会造成反效果

薄型大画面电视极力追求震撼的音质与画质，但影像信号处理器在高速处理时会产生丰富的谐波噪声（基波频率的整数倍成分）。一旦这些谐波叠加在数字信号的矩形波上，波形就会失真，直接导致传输错误。

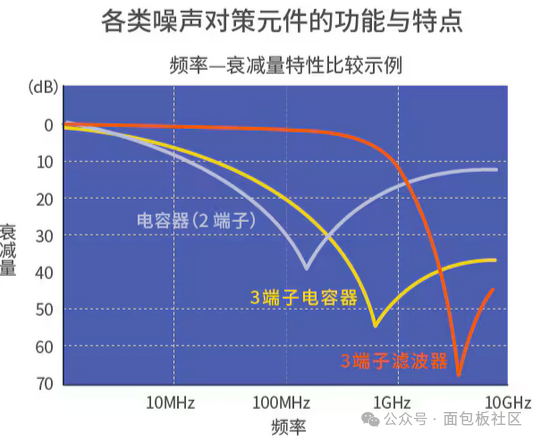

磁珠和电容器同样可用于信号线的噪声清理，但常规的两端子电容器在高频下由于自身引脚和内部结构的寄生电感（ESL），阻抗反而会上升，失去去耦效果。解决之道是采用3端子电容器。它通过让接地电极包裹信号电流流过的电极，大幅降低了ESL，在高频段拥有远比普通电容更优秀的噪声衰减特性。

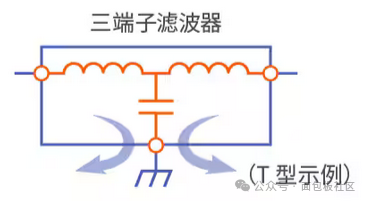

当信号频率与噪声频率非常接近时，则需要衰减曲线更陡峭的3端子滤波器。它本质上是一个内部集成了电感和电容的LC滤波器，在高频下电感呈高阻阻挡噪声，电容呈低阻让噪声入地，从而达到比单用电感或电容强得多的衰减效果。根据内部电路拓扑，可分为L型、T型、π型；根据阶数又有2次、3次、5次等，可灵活应对不同噪声频谱。

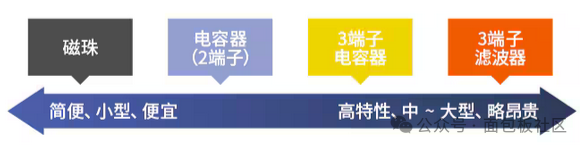

从磁珠到3端子电容器再到3端子滤波器，抑制噪声的能力逐步增强，但元件的内部结构和价格也越来越复杂。对于包含高速数字电路的电子设备，必须依据实际噪声状况选择最合适的EMC元件。如果盲目选用衰减更“猛”的3端子滤波器，却导致阻抗不匹配，反而会引起振荡、过冲、下冲，破坏数字波形。这就好比用药，错误的处方非但不能治病，还会让症状加重。因此，结合示波器或频谱分析仪仔细评估，才能实施精准的噪声对策。

此外，薄型大画面电视标配的HDMI端子，在传输未压缩大容量影像与音频时极易引入共模噪声。此时就需要共模滤波器来只滤除共模成分，同时保护差模信号质量不受影响。

在4K/8K电视这种高速数字系统中，噪声对策绝非简单的“电容一贴就灵”。从旁路电容的布局、磁珠的选型，到3端子电容与滤波器的灵活组合，每一步都考验着工程师对噪声机理和元件特性的理解。选择合适的元件，就像对症下药，才能以合理的成本达成优异的EMC表现。本文内容来源于TDK，云栈社区推荐工程师参阅更多 EMC对策 技术文档，深入掌握噪声抑制的设计要领。
