如果你对电磁兼容性（EMC）测试中的传导发射（CE）测量有所接触，那你一定绕不开一个关键设备——线性阻抗稳定网络（LISN）。
那么，LISN到底是什么？简单理解，它是一个串接在电源与被测设备（DUT）之间的“三通”装置。它身兼多职：
- 持续为DUT提供纯净的交流或直流供电。
- 在射频范围内，为DUT电源端口提供一个精确、稳定的阻抗——标准规定大多为 50Ω // 50μH + 5Ω。这能排除电网本身阻抗波动，确保测试结果具有可重复性。
- 有效隔离电网侧的干扰，并把DUT沿电源线传出的电磁噪声“拾取”出来，耦合至测量接收机或频谱仪。

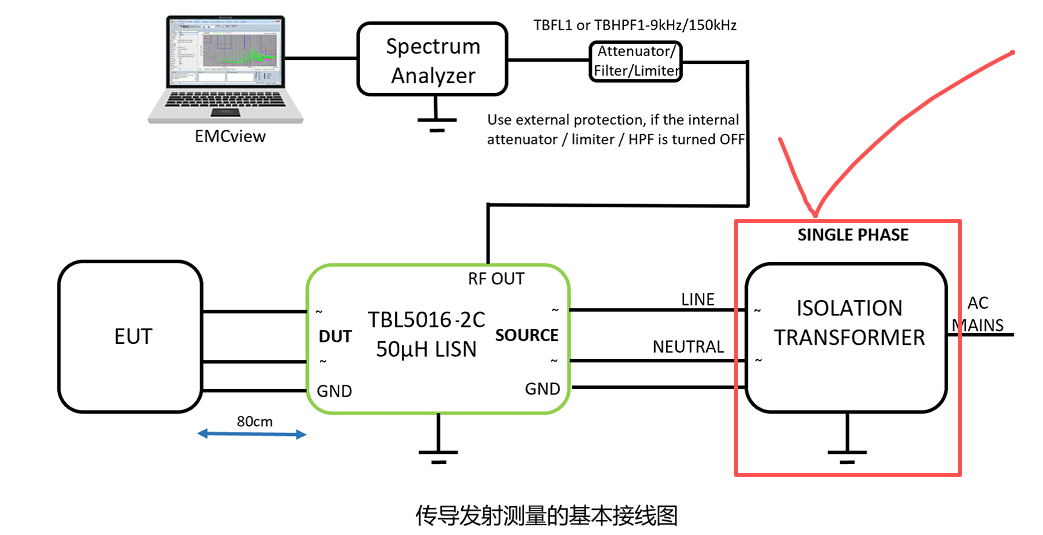

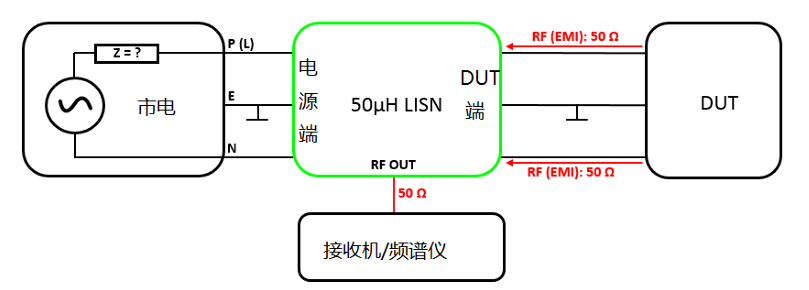

下图清晰展示了LISN在EMI测试链路中的经典位置与接线拓扑。

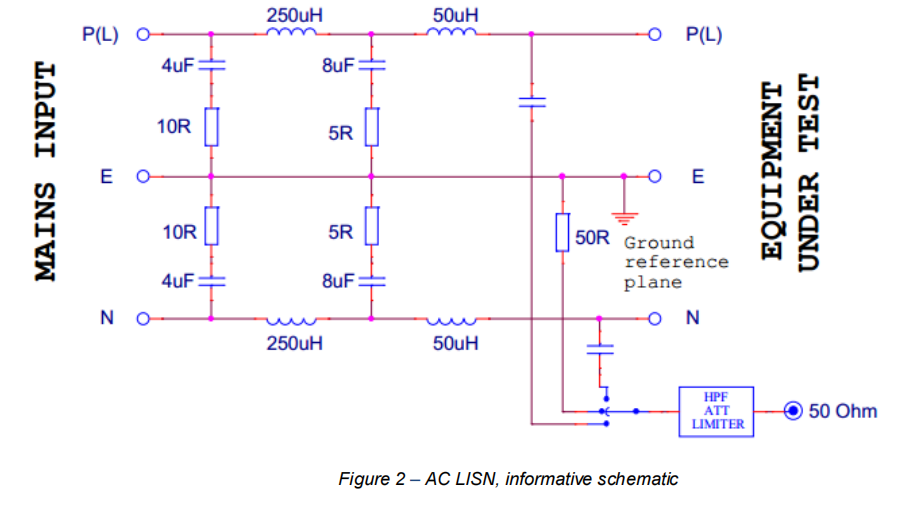

标准的AC LISN内部并不简单，它是由电感、电容和电阻精密组合而成的滤波与隔离网络。一幅典型的交流LISN参考原理图能很好地说明其内部构造。

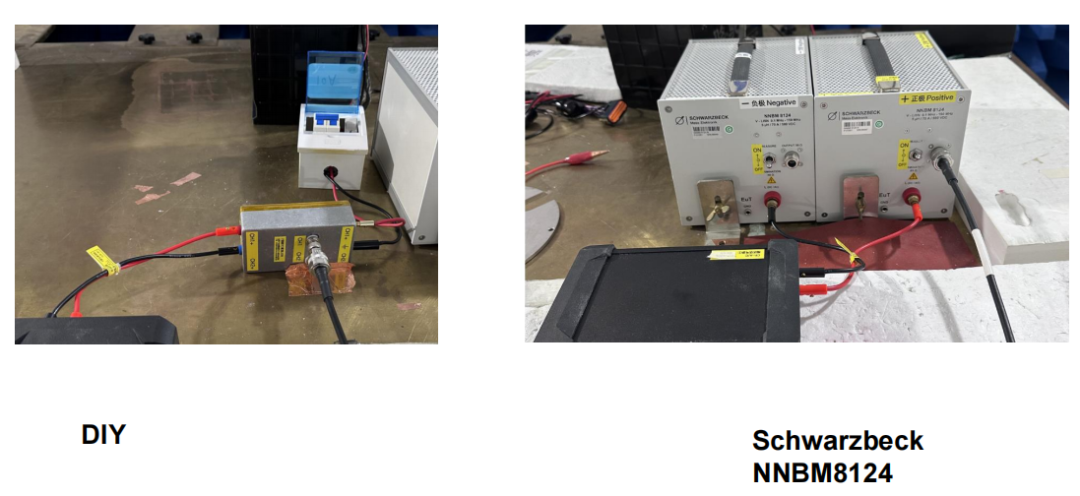

之前我在云栈社区分享过制作DC LISN的经验，其实AC LISN的原理与它非常接近。考虑到很多朋友对DIY这方面的需求，我把自己动手制作的产品与市场上一款成熟的商用设备——Schwarzbeck NNBM8124——放在一起做了个对比测试。

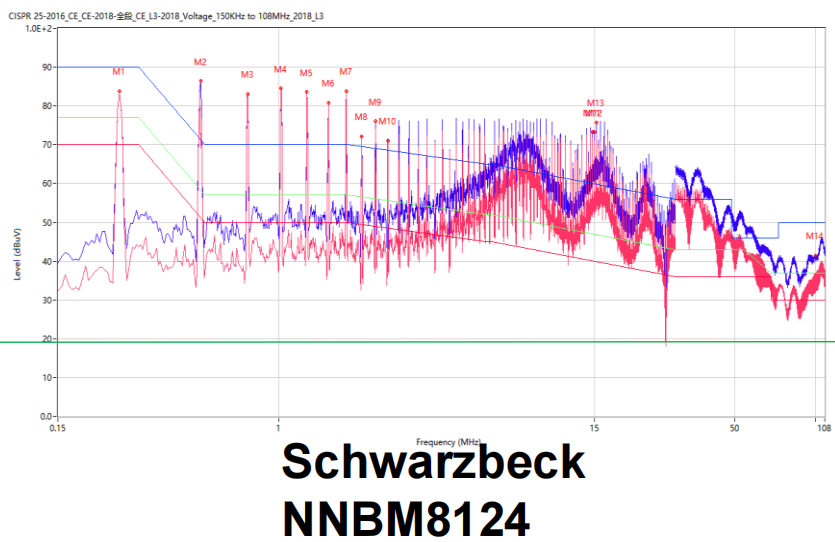

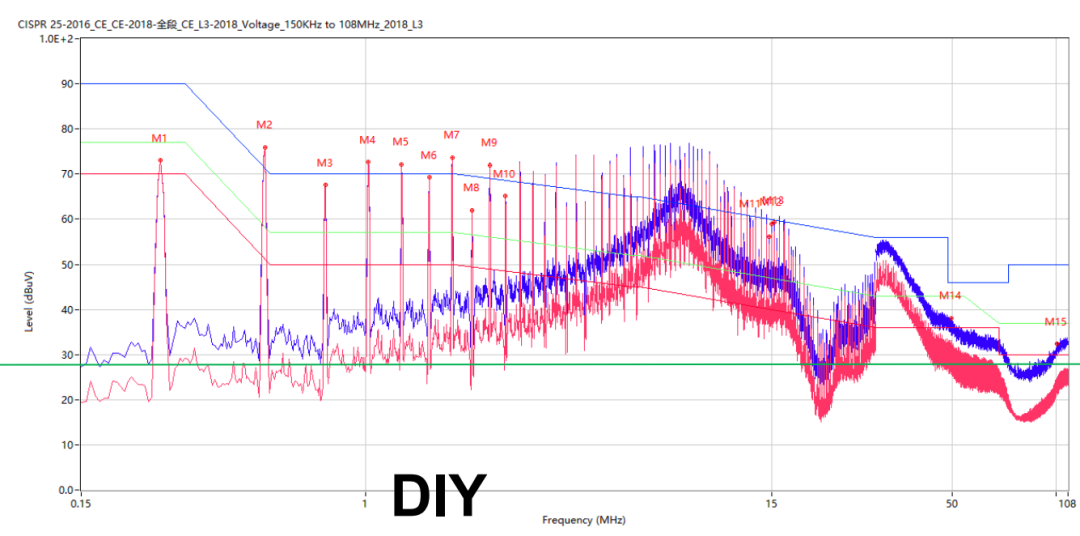

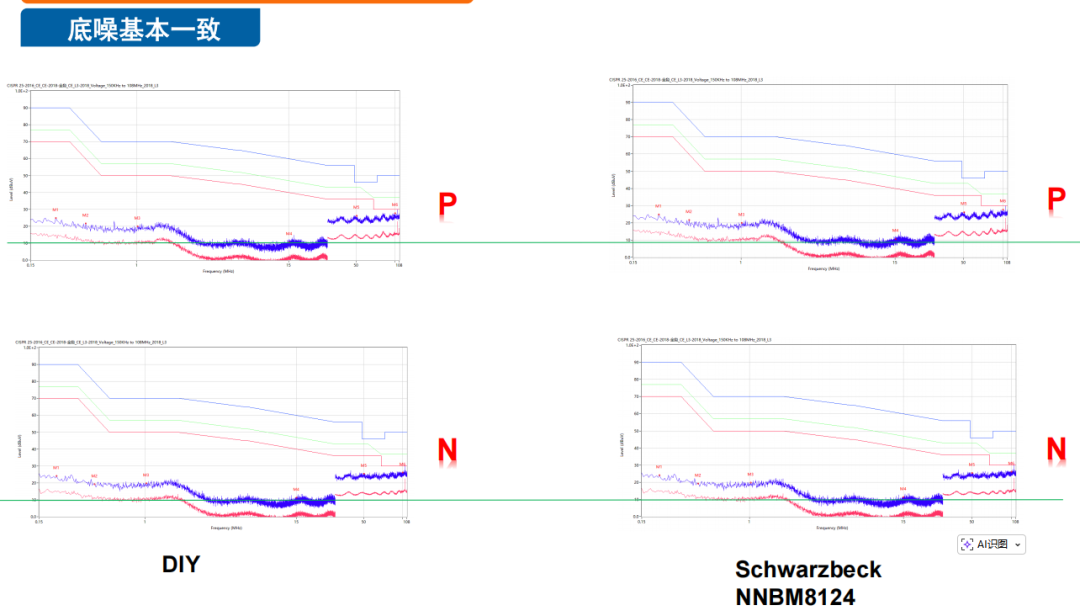

结果怎么样？说出来你可能不信，从4格对比图中可以看到，在相同的测试条件下，自制LISN与Schwarzbeck的底噪水平几乎没有差异。即便是在全频段扫描下，两者表现的频谱曲线趋势也能高度吻合。
这就证明了，我们亲手打造的平价版LISN，用在产品研发阶段的摸底测试中，是完全够格的。这是一个极具性价比的低成本替代方案，能帮助你在进入正式认证实验室前，及早发现并解决大部分的EMC问题。

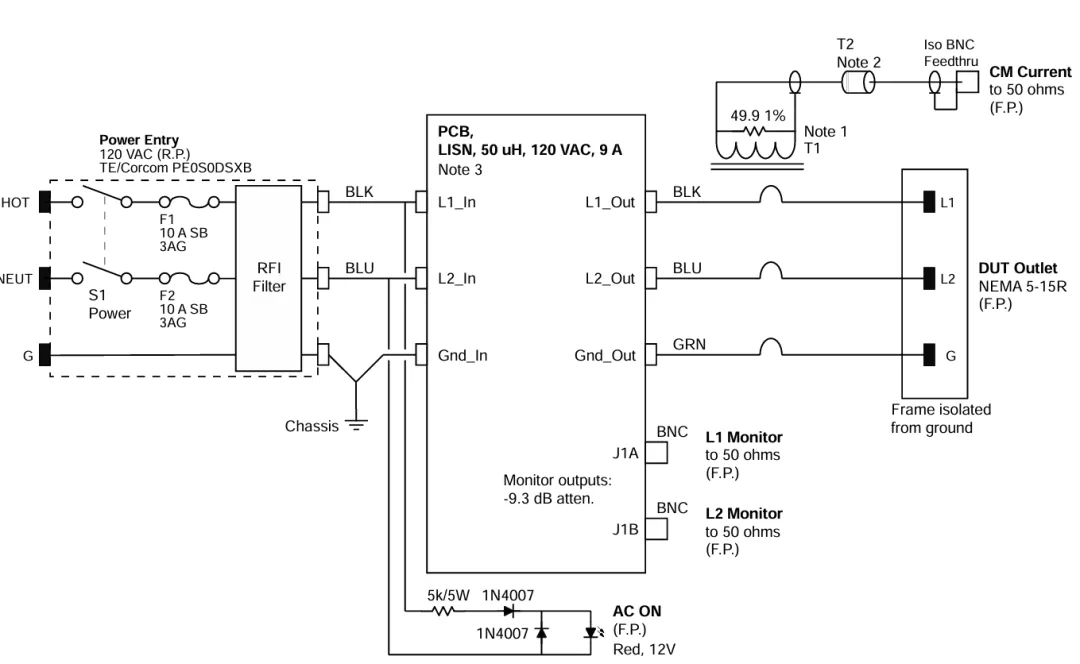

如果你也想动手做一个，可以先看下我整理的这套AC LISN电路图。它包含了完整的电源入口、RFI滤波器、PCB主控模块、监测输出端口以及DUT输出插座的连接逻辑。

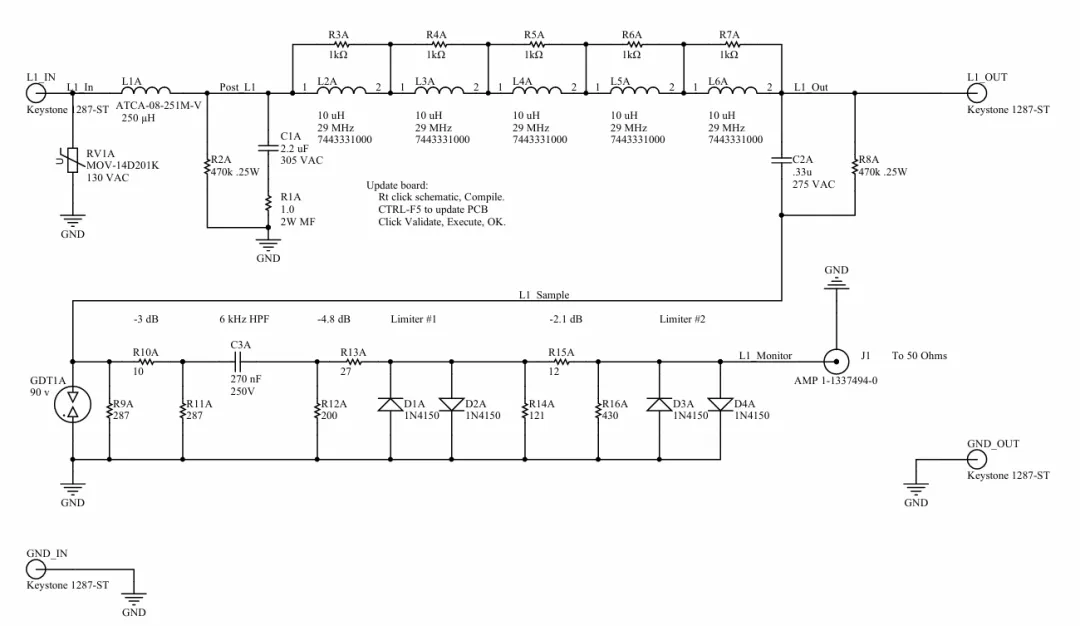

更进一步，一张高细节的PCB板级原理图揭示了这个设计的核心。它展示了一个完善的电路是如何通过多级LC滤波网络和精心设计的限幅器，来确保采样信号线性度与仪表安全的。

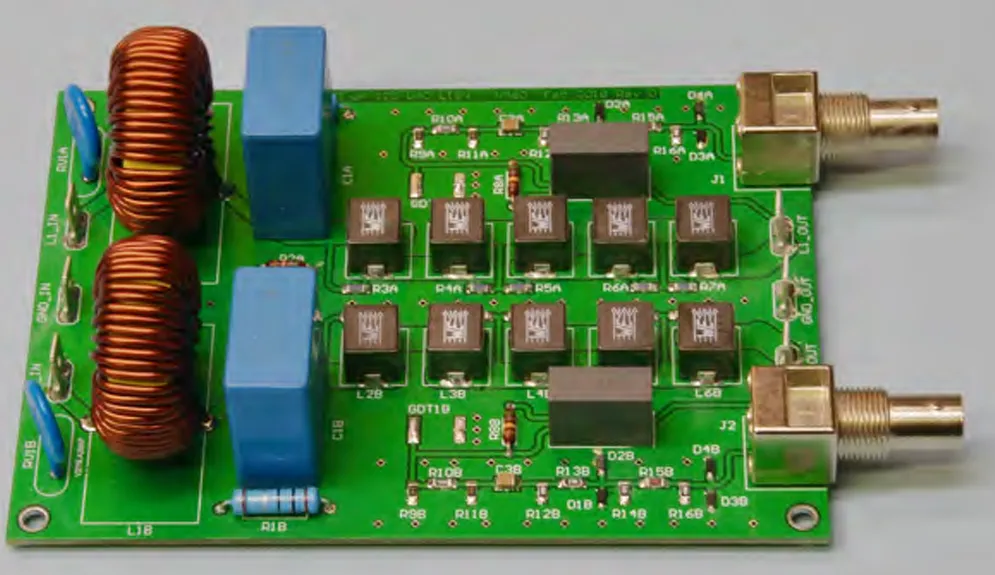

物理上，它看起来可能就是这样一块满满当当但功能分明的板子，上面有醒目的电感线圈和滤波电容。

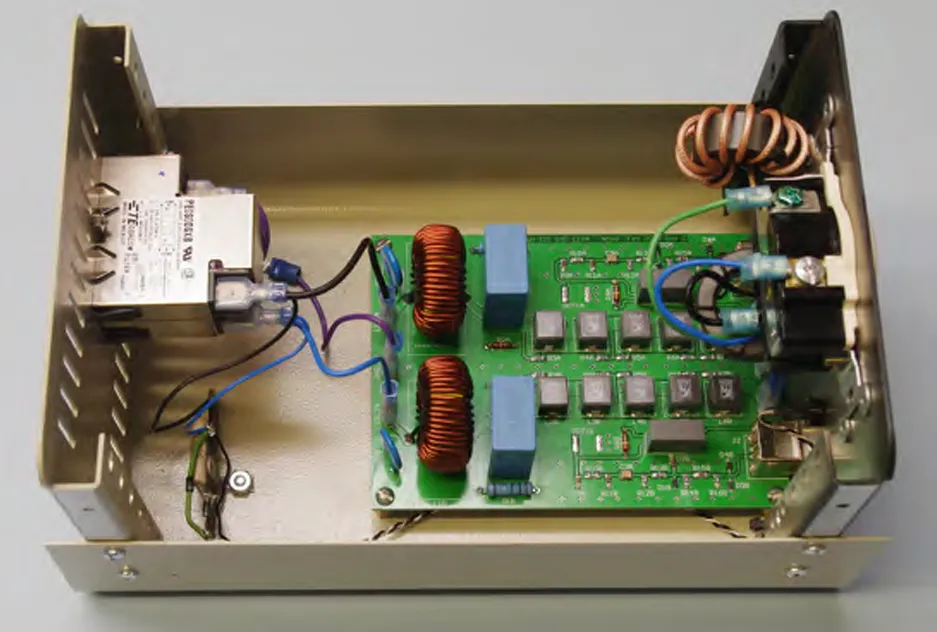

当你把所有部件装进机箱，连接好变压器和接线端子，一个完整的工程样品就呈现在眼前了，内部结构非常具有工业美感。

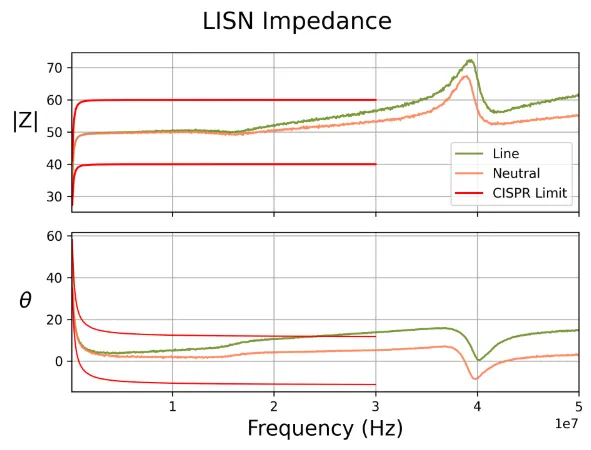

制作完成后，还可以利用阻抗分析工具来验证其性能。例如，检测L与N线的阻抗模值（|Z|）和相位（θ）是否落在CISPR标准的限制曲线之内。
以下几点核心的安全和设计要点，请在动手前务必牢记：
进行AC LISN实验时，安全是第一位的。
- 必须使用隔离变压器！ 交流市网（ AC Mains ）侧的前端强烈建议匹配一个隔离变压器。它能将你的待测件与电网进行电气隔离，极大降低操作风险。
- 谨慎选择耦合电容值。 不要为了追求低频效果而盲目选用过大的电容。50Hz/60Hz 的工频电压在过大的电容上会产生可观的漏电流，轻则导致家里的漏电保护开关跳闸，重则带来触电风险。
- 不同标准要区分对待。 CISPR、FCC、不同行业标准规定的 LISN 参数是有差异的，要根据你遵循的测试标准来微调设计。

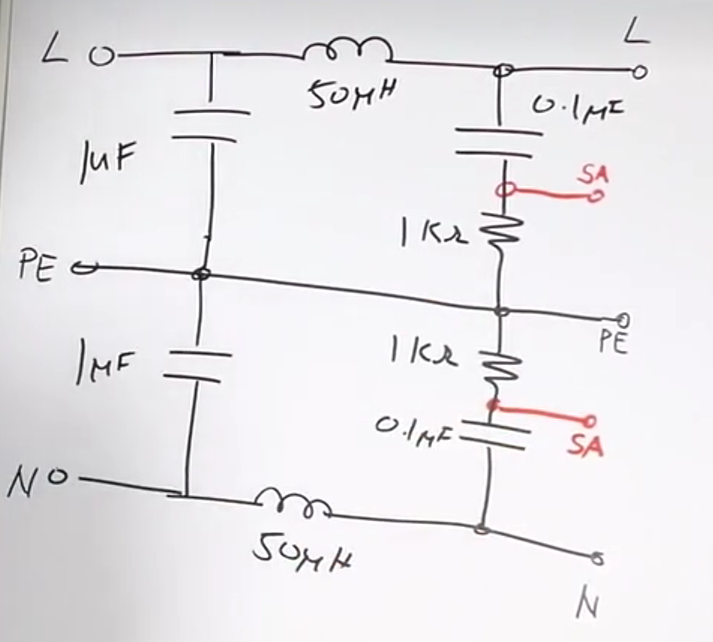

还有一个非常直观的手绘电路，是参考 B 站上一位 UP 主的视频教程，你可以去搜来看看。视频链接在此：https://www.bilibili.com/video/BV1PXH3eXEDU/，在动手中加深理解。

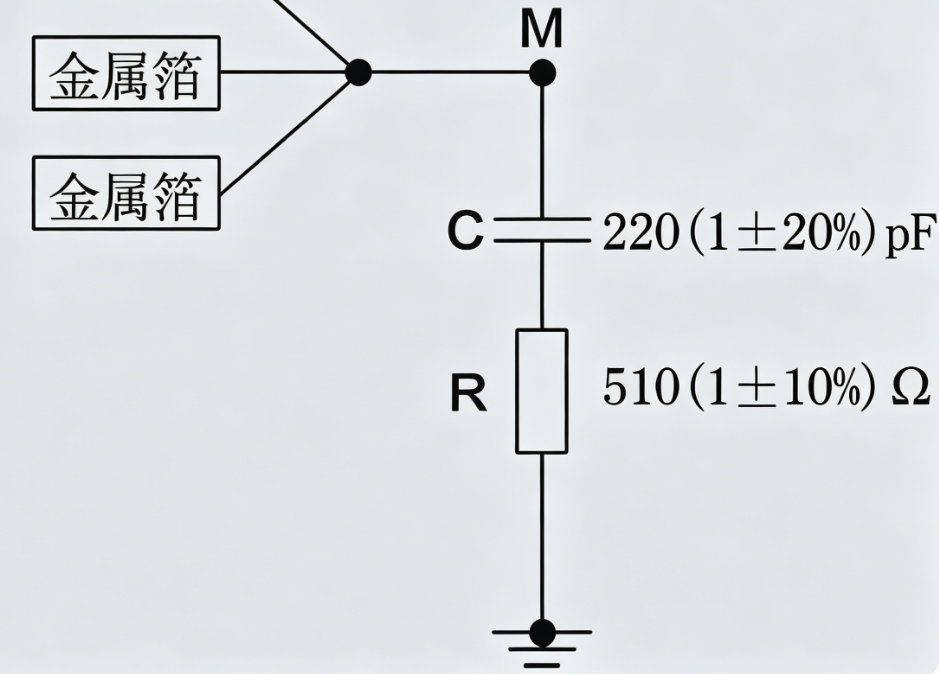

如果你在测试中需要模拟人手接触对设备产生的额外寄生影响，也就是所谓的“模拟手”，只需在电路输出端增加一个简单的 RC 网络到地即可：一个 510Ω（±10%）的电阻，再串联一个 220pF（±20%）的电容。
完工之后，多对比、多测试、多优化，这是一个硬件工程师成长必经的过程。遇上难题别怕，因为所有的技术门槛，都是暂时的。
除此之外，日常的进阶学习也必不可少。如果你想系统性地提升硬件知识体系，不论是在设计、调试还是测试阶段，拥有一个高质量的参考资料库能让你事半功倍。我平时除了啃芯片原厂的数据手册，也会在 技术文档 专区里找一些经筛选的硬核资料，里面的实战经验、架构解析和避坑指南，常常能提供一些和常规方案截然不同的解决思路。
希望这篇文章能帮助你顺利点燃自己的 DIY 之魂，用更低成本获得有效的 EMC 预测试能力。
