在 开源实战 上看到一个相当硬核的项目——用纯天然的黏土手工制作 PCB 印刷电路板。看到的第一眼，脑子里就蹦出一个念头：这哥们儿是在为穿越回古代做知识储备吗？万一哪天真的穿到了农耕时代，别人还在琢磨轮子，你已经能点亮 LED 了。
咱们来盘一盘这个魔幻又严谨的“泥巴造芯”过程。
一、电路与模具设计
这块黏土 PCB 的目标是实现一个完整的控制电路：

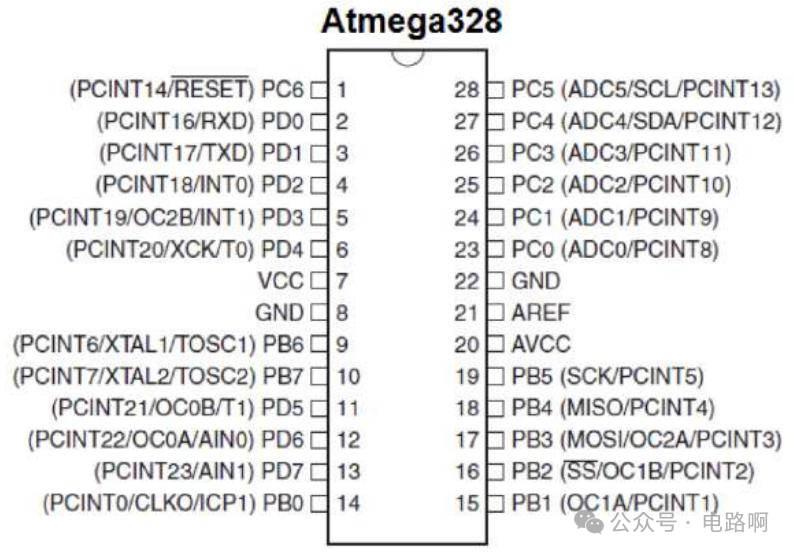

主控芯片选用了经典的 Atmega328，就是 Arduino Uno 上那颗心脏：

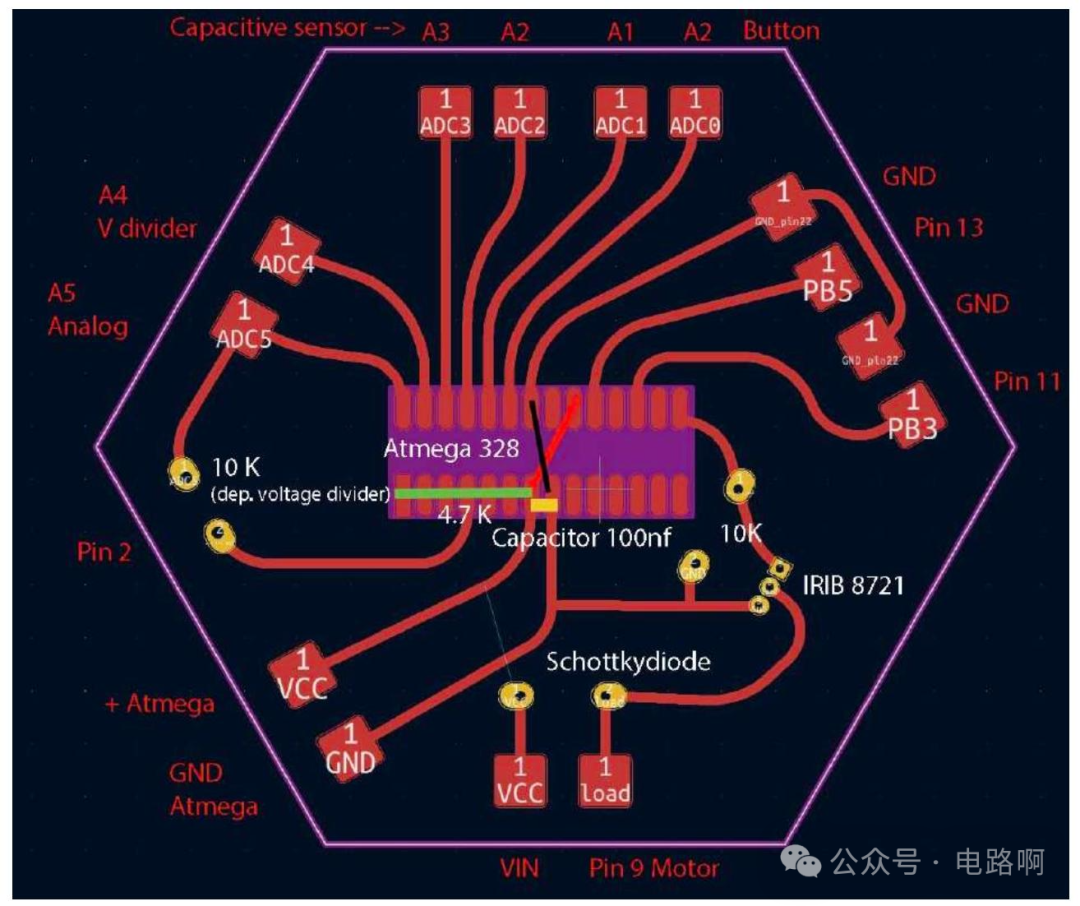

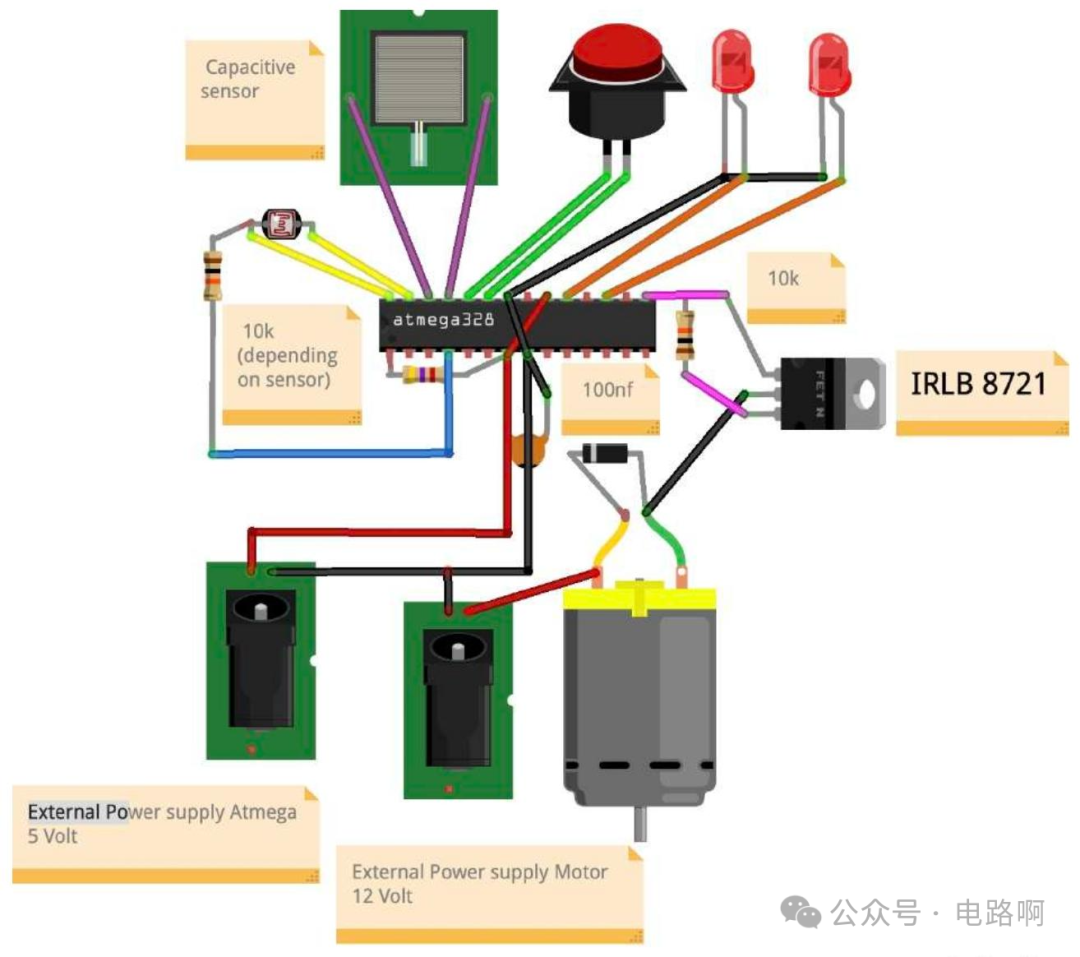

下图是预先设计好的 PCB 布局，走线风格相当狂野：

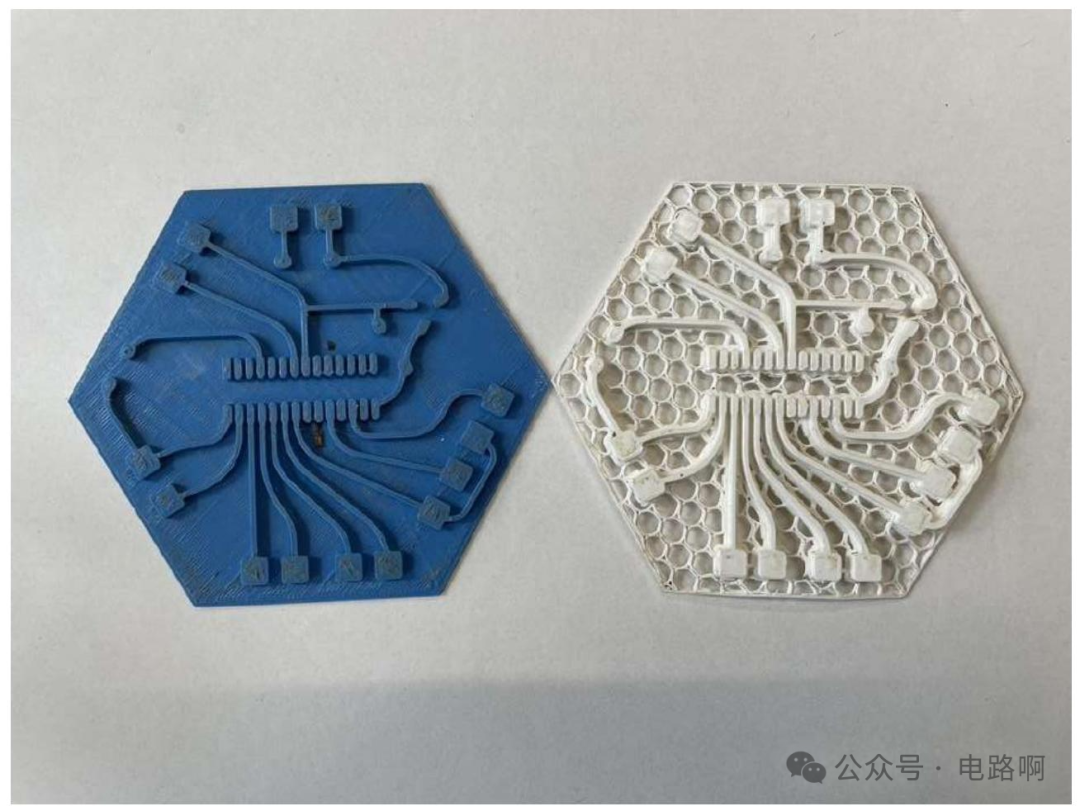

既然是“印刷”电路板，总得有个印刷用的“底版”吧？于是作者直接上了 3D 打印机，搞出了用来压印导电图案的模具。
所以如果真的想穿越，看来除了背元素周期表和唐诗三百首，还得在脑子里刻一台 3D 打印机。
二、取土、制板、画电路
做 PCB 基板必须绝缘、坚固且耐高温。选择陶瓷的原因很简单——电容、压电元件、高功率电阻里早就在用这玩意儿了。

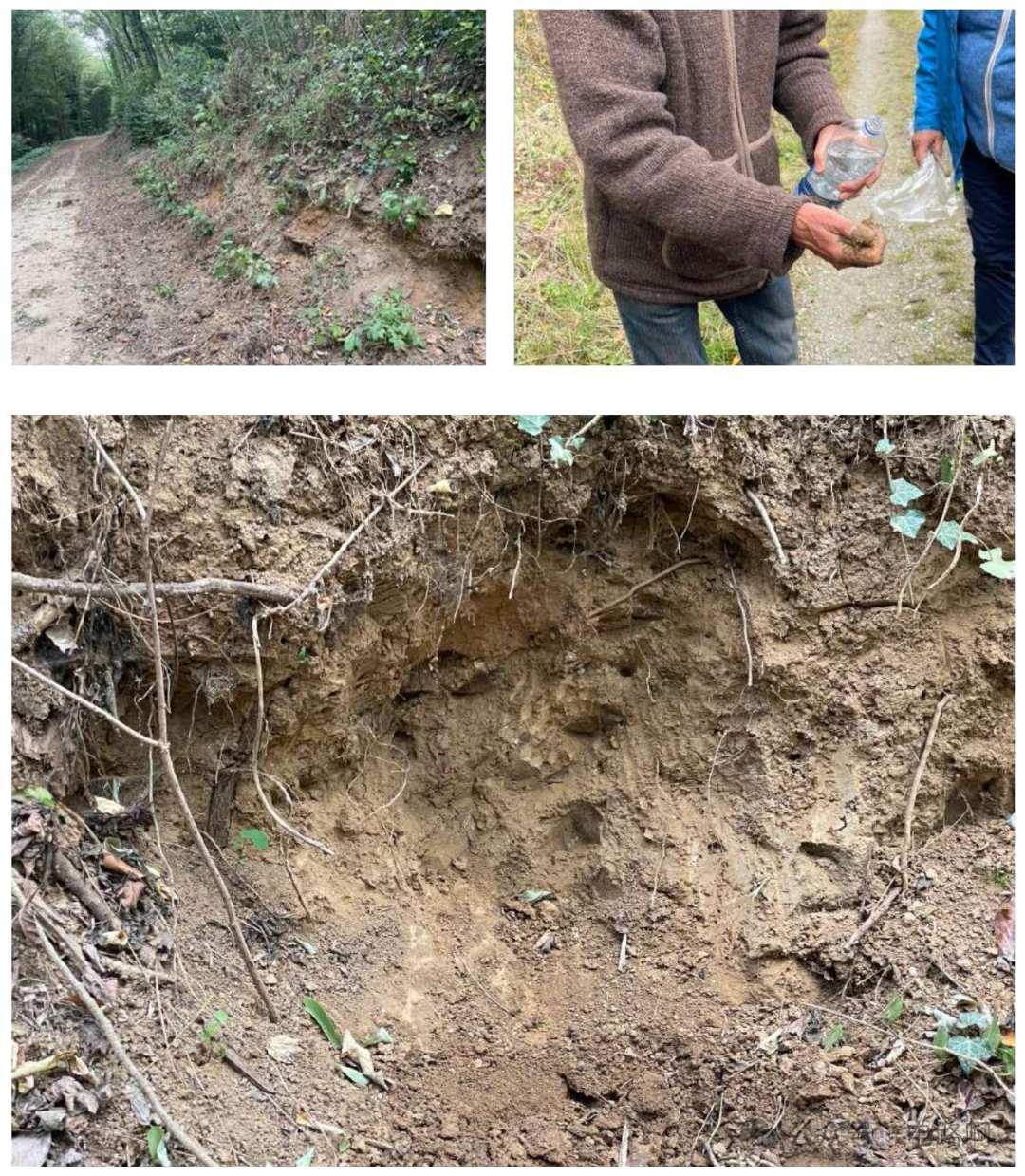

在一个初秋微湿的清晨走进树林，抓一把土，加点水，用手指揉搓。看着土壤从深色化为红棕，指尖传来的可塑性告诉你：这就是最原始的天然黏土。
刚挖来的土显然很脏，混着石子、植物根系甚至小虫。最简单的提纯方式就是——过筛。
最后得到细腻的粉末，按 1kg 粉兑 100ml 水的比例混合，像揉面团一样揉上 10 分钟，直到没有气泡、黏合紧密。
把揉好的黏土放在木条之间，擀成大约 1cm 厚的平整泥板：

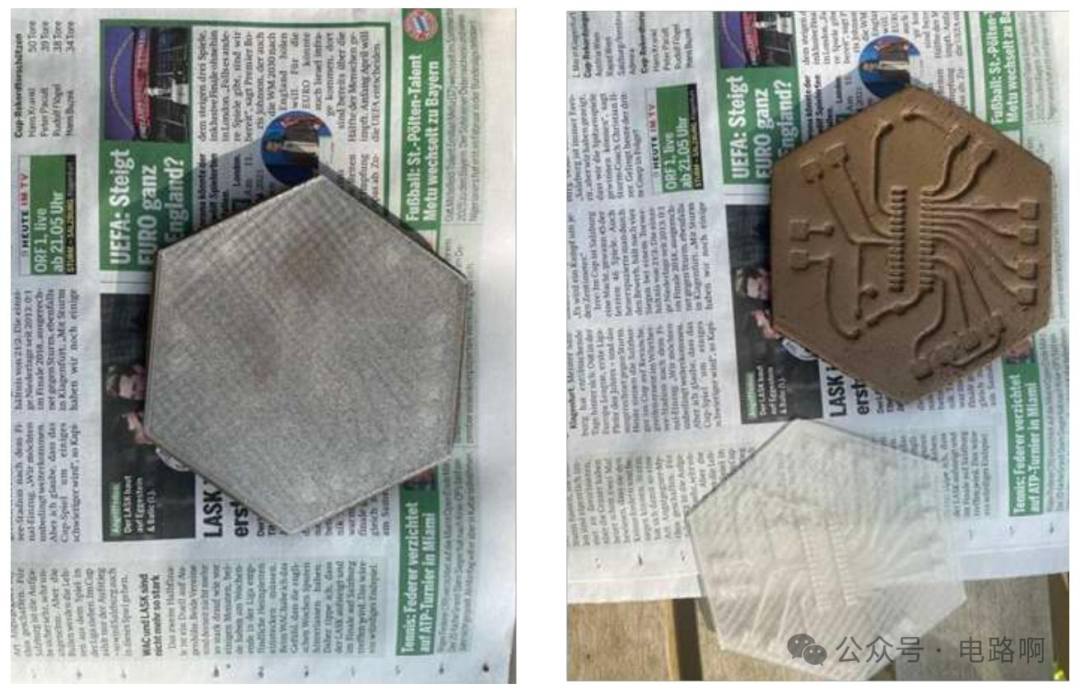

把 3D 打印的模具印有电路的一面朝下，轻而稳地压在黏土板上，直到纹路清晰地转印上去。

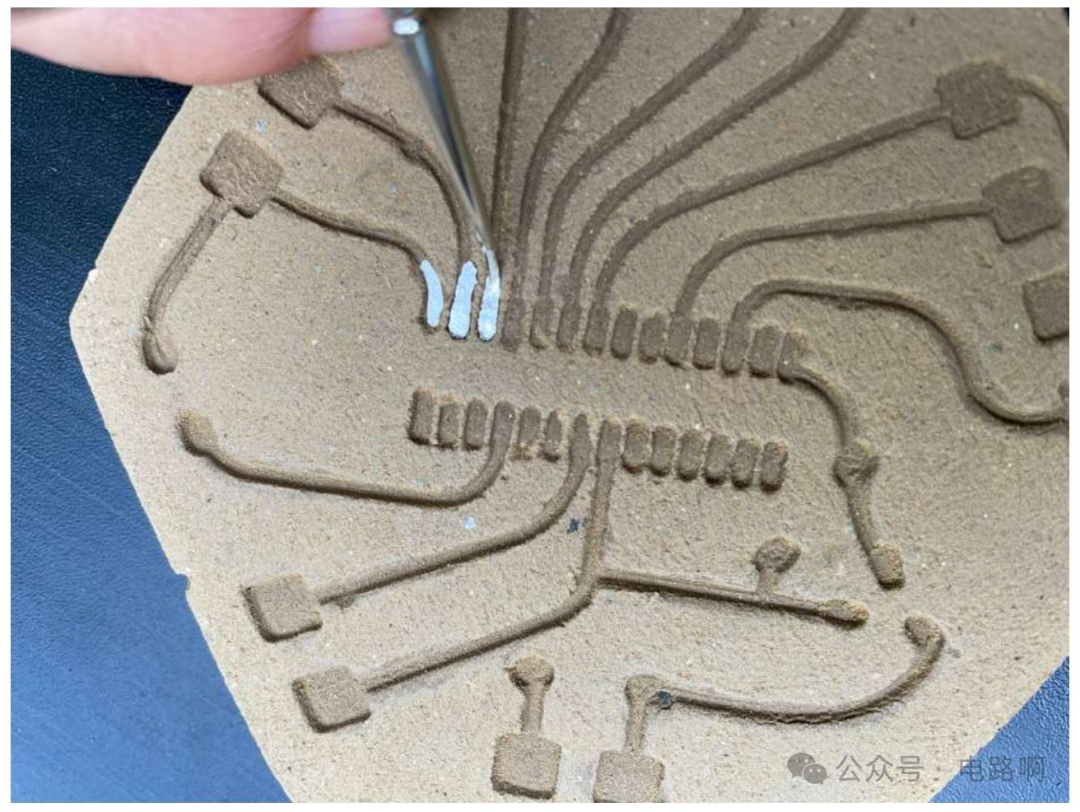

导电材料怎么解决？需要一种可焊接、能耐受约 700℃ 高温烧制、还不失导电性的贵金属。最终作者找到了一款德国银漆，原料来自首饰厂回收的银粉。接下来就是最考验手艺的环节——手绘电路走线。

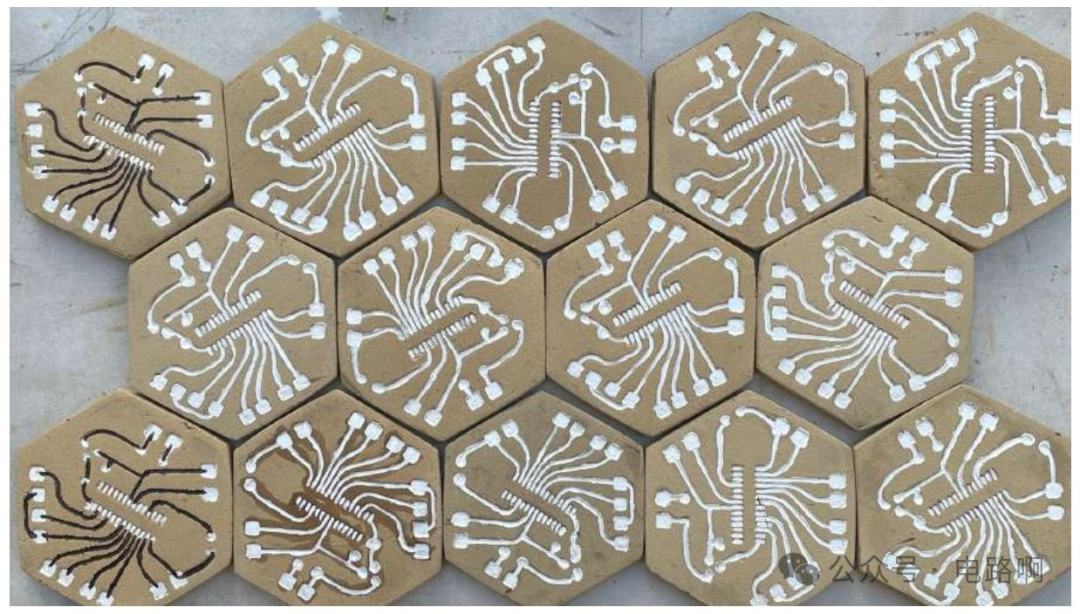

画完之后，一排排带着“野生感”的黏土 PCB 就诞生了：
三、明火烧制 PCB
烧制绝对是最野性也最看脸的一步。捡来枯枝，先点火预热，把板子放在火边完成最后的干燥。

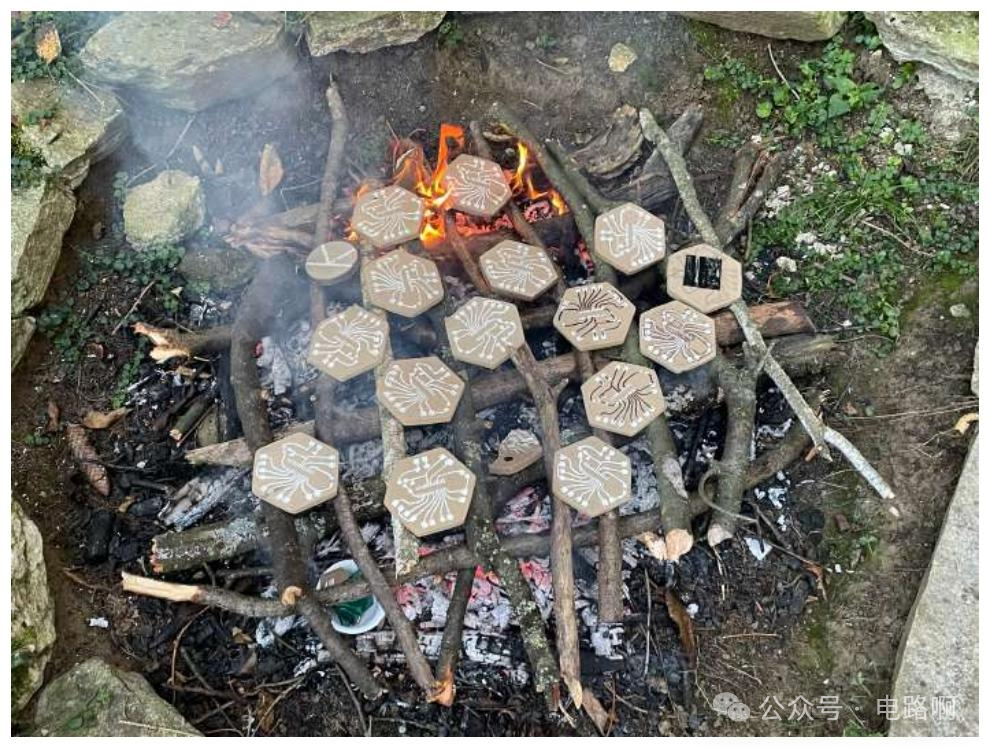

把板子放在柴架上，快速盖上细枝，制造出“窑炉效应”。最高温能飙到 700℃ 左右，要精确控温？不存在的，全靠肉眼和经验。烧大概 20 分钟，看到板子在火中发红就基本到位了。
真正的勇气测试还在后面：用夹子夹起烧红的板子，迅速浸入冷水里几秒。这是对黏土最残酷的考验——没有气泡、没有石子、彻底干燥且无裂纹的板子，才能扛住冷热冲击。

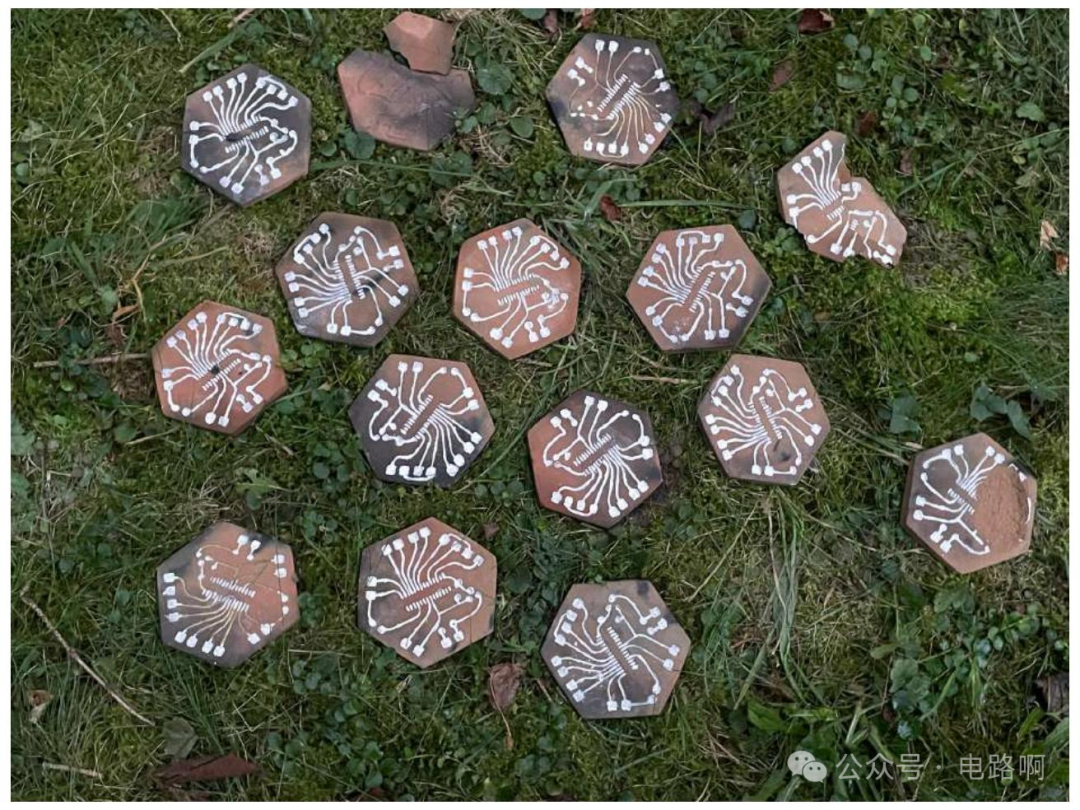

高温会让银电路氧化变白，烧完之后充分打磨，就能恢复亮眼的银色光泽。
四、热风焊接与调试
陶瓷上的银接点非常脆弱，传统烙铁硬怼上去容易掉焊盘，所以这里用了热风 SMD 焊接配合焊膏。

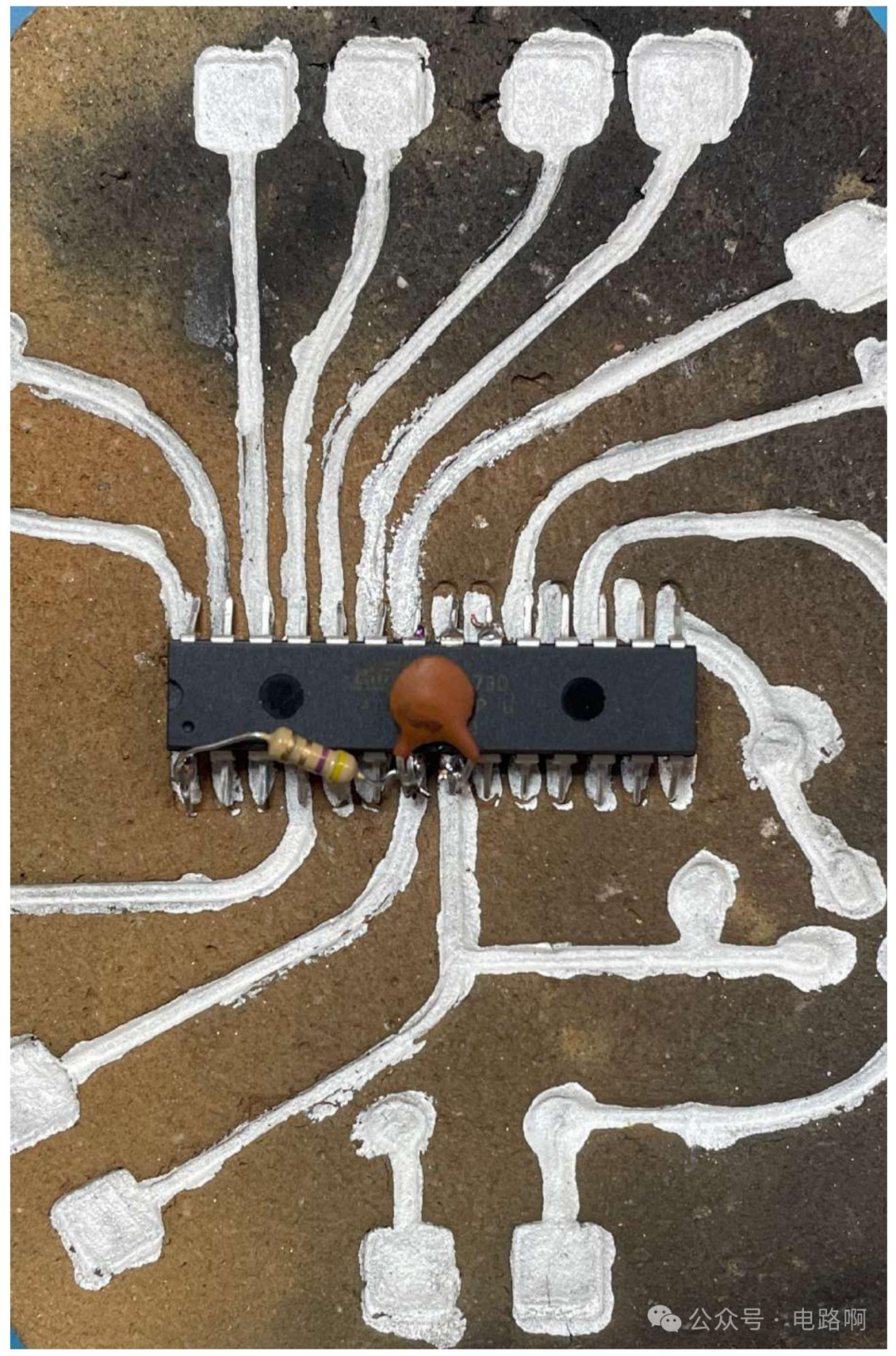

先把 ATmega 芯片的引脚手工弯折成贴合底板的形状，毕竟每块泥巴板的弧度都不太一样：

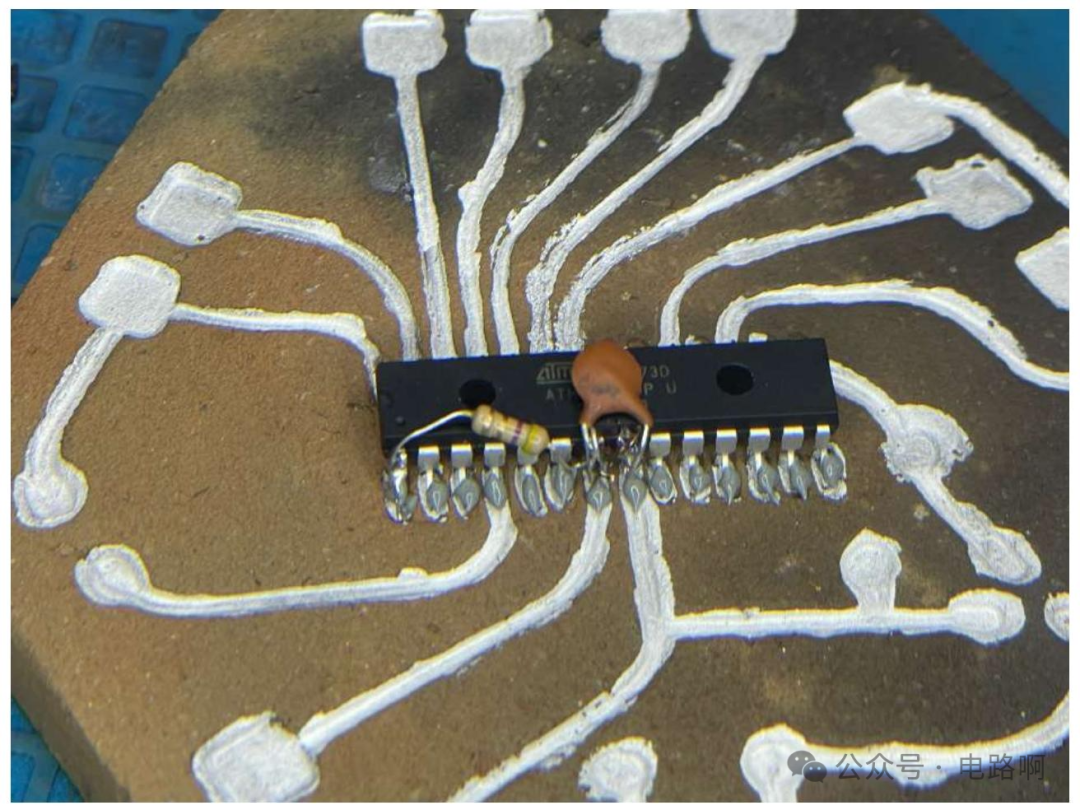

在每个引脚涂上焊膏，确保不能连锡：

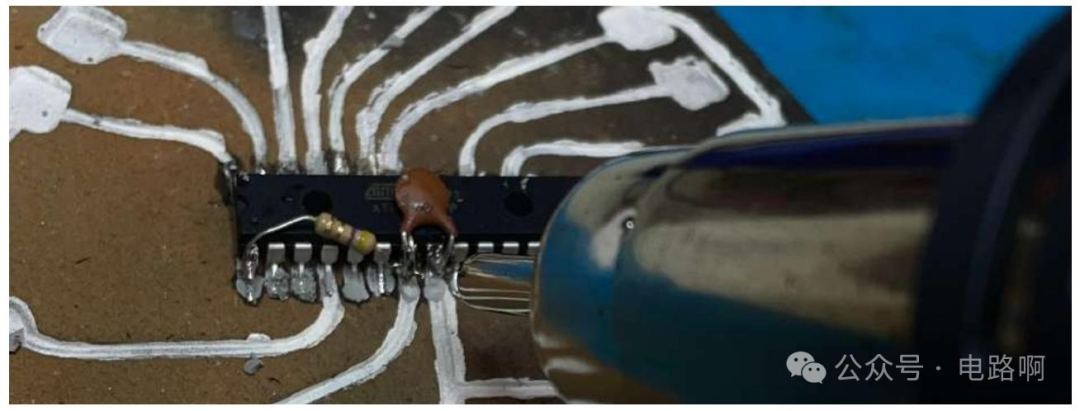

用热风枪均匀加热，直到焊膏熔化发亮：

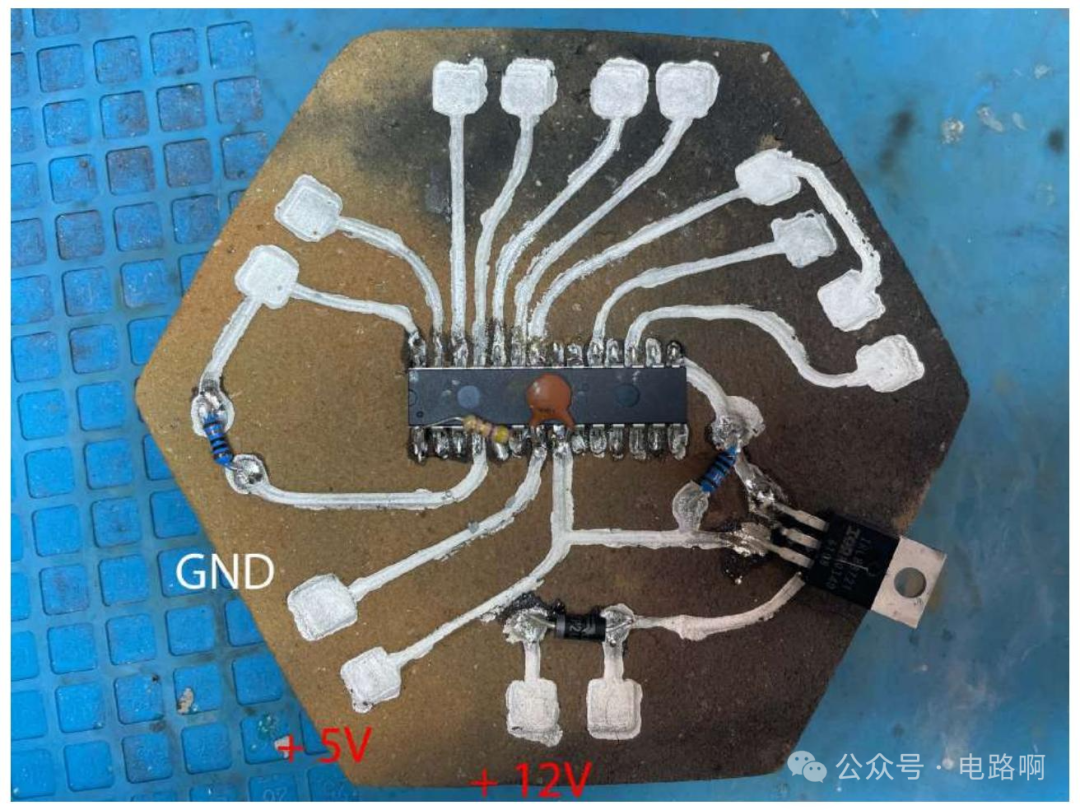

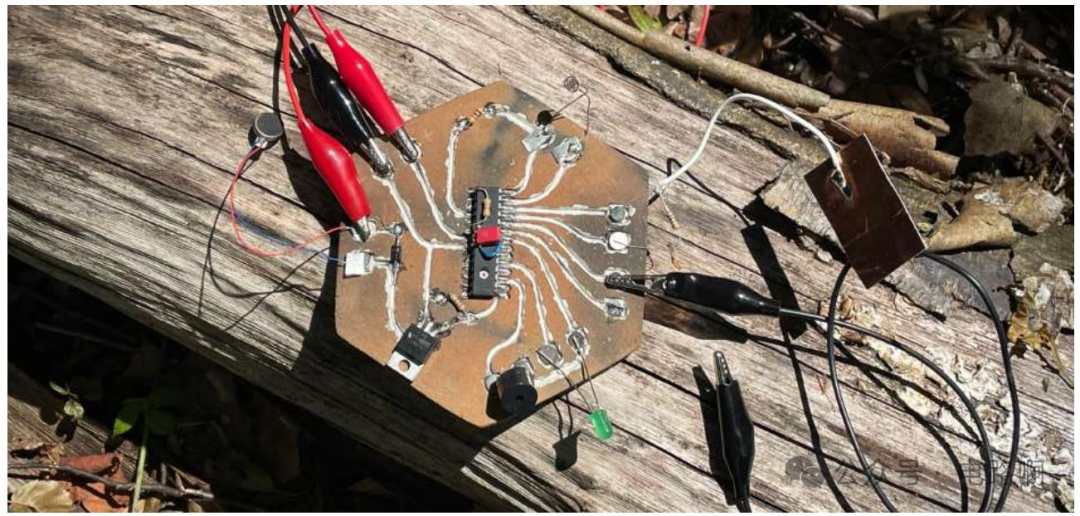

大功告成，来欣赏一下这块极具废土美学的手工板子——上面清晰地能看到 GND、+5V 和 +12V 的标记。
接上输入输出之后，它真的能跑起来。点亮电子世界的那一刻，谁还在乎是不是 21 世纪呢？
好了，技能已点满。就算哪天真的流落荒岛，有土、有火、有银粉，你就能点亮人类科技树的下一盏灯
。
这个“泥巴造芯”的项目其实也在提醒咱们，创造力的边界从来不由工具决定。哪怕在最原始的条件下，只要对物理世界有足够深的认知，最不起眼的沙土也能变成传递信息的电路。就像 云栈社区 里那些极客们常聊的——技术是用来玩的，玩得越野，越有突破。
