最近在 GitHub 上翻到一个叫 cdfoc 的小项目，MIT 协议开源，核心是一个小巧精致的 FOC 电机控制器，整体完成度相当不错。
项目地址： https://github.com/dukelec/cdfoc/tree/master

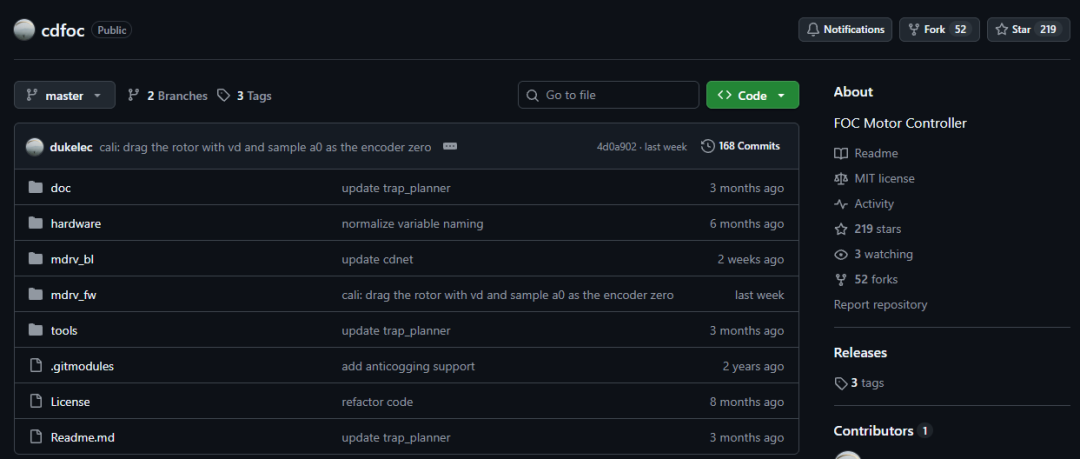

打开仓库，目录结构一目了然：hardware（原理图 + PCB）、mdrv_bl（引导）+ mdrv_fw（固件）、tools（工具）、doc（文档）。MIT License，商用可以直接拿来用。
01 这是个啥
基于 MDRV 系列 MCU 的小型 FOC 电机控制器，板子只有 73 × 47 mm，比巴掌还小一圈。
24V 直流供电，三相 BLDC（Brushless DC Motor，无刷直流电机）直出，编码器接口、Type-C 调试口、电源插口一应俱全。
02 几个亮点

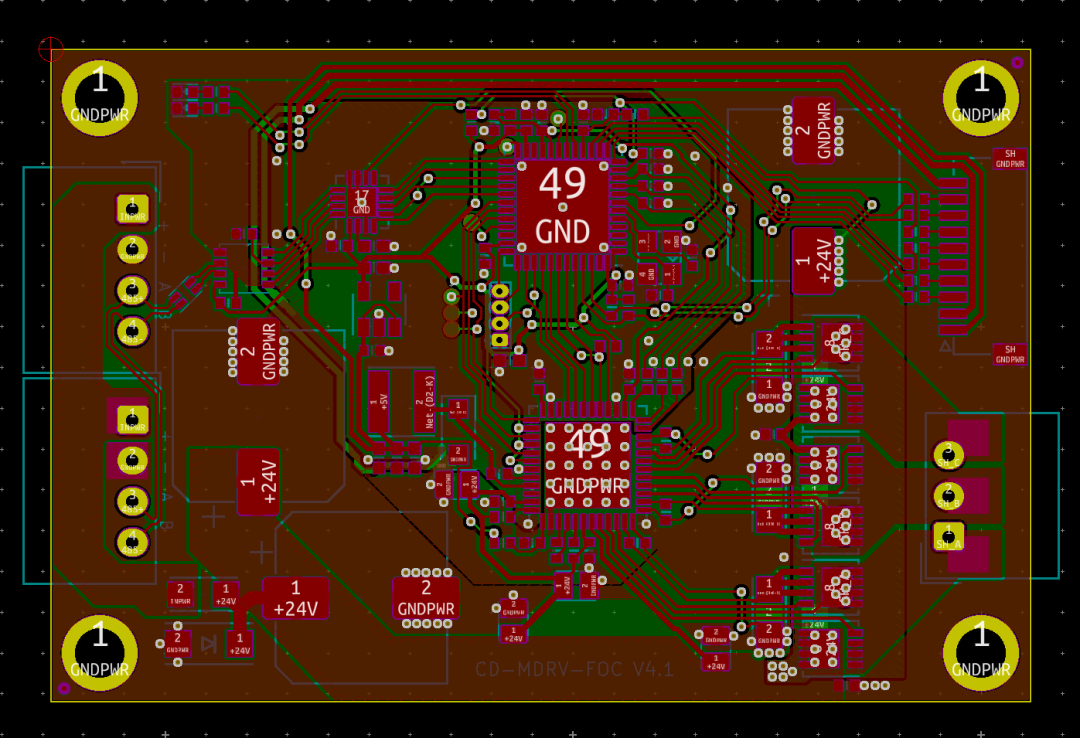

硬件紧凑，PCB 走线整洁。

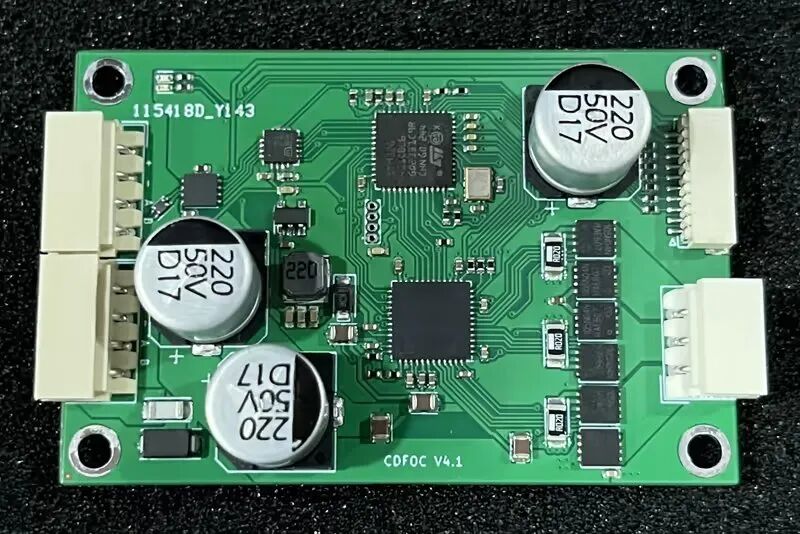

真物料实拍，与 BOM 对得上。
拿到板子后拆开一看，封装、走线、电容、Type-C 口完全对得上仓库里的 BOM；MCU 居中，PMIC（电源管理芯片）与驱动 IC 围在四周。

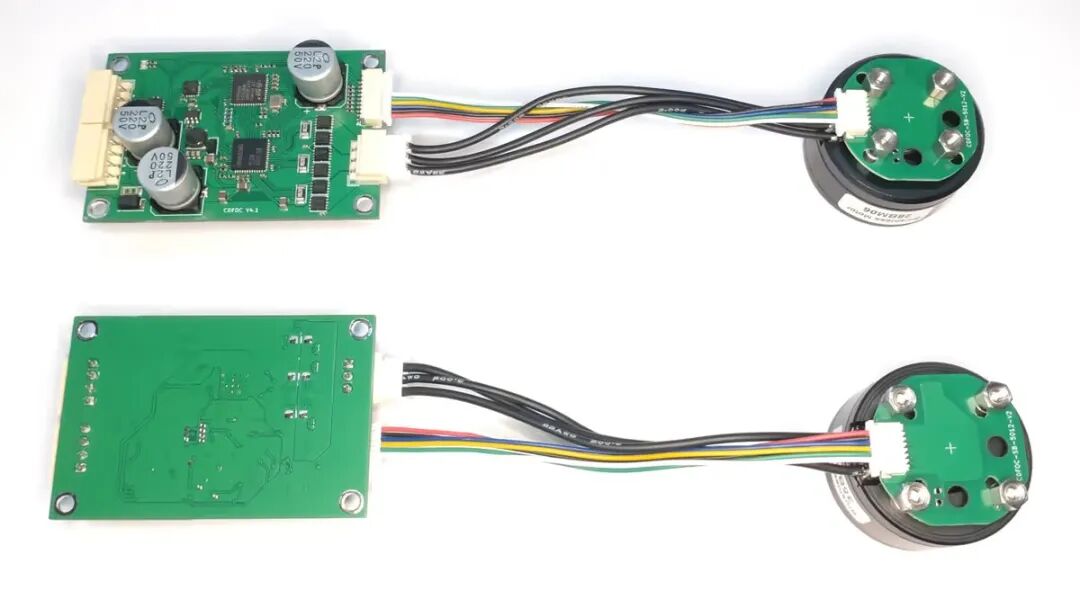

板子 + 电机即接即用。
通过 PH2.0 排线连编码器 + 三相 BLDC，电机用的是 GM 系列云台电机（带减速箱），JST 4P 接口免焊接；板子 + 电机 + 5 根线就能跑起来。

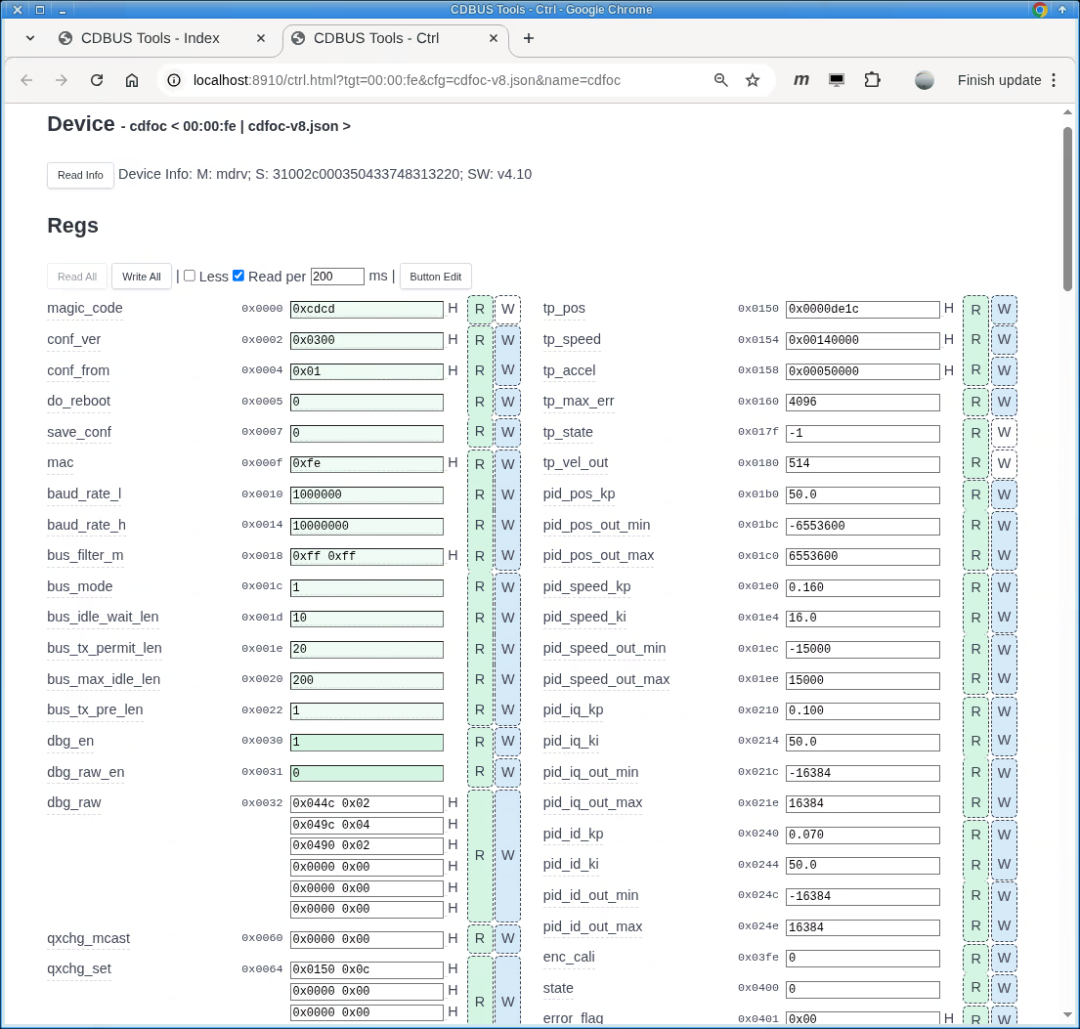

自带 GUI 调参，浏览器就够。
打开 CDBUS Tools 后，Read per 200 ms 就能把所有 PID、轨迹规划参数拉回来。
tp_speed、pid_speed_kp（默认 50.0）、pid_speed_ki（16.0）、pid_iq_out_min（-16384）这些都按地址读，改完点 W 写回。
通讯用 CDBUS，简单粗暴。
这是项目作者自研的轻量协议，跑在 UART（通用异步收发器）物理层，默认 baud_rate_l = 1000000（1 Mbps）；板子与上位机 USB 转串口直插即可，不用外挂 CAN 收发器。
03 踩坑过程
第一次上电别急着接电机，先 Read Info 看 magic_code 是不是 0xdcd，baud_rate_l / baud_rate_h 要对得上 GUI 默认的 1000000 / 10000000，否则直接 Bus off。
调试没给全电压、编码器零点对错，结果烧掉 1 只 MOSFET。
改用 enc_cali，让 VD 把转子拖到 a0 采样的方式重做零点，这才稳下来。先校零、再闭环，切记。
04 使用建议
- 快速上手：Clone 之后按 doc 装配线，USB 调试口插上、打开 GUI 就能跑；
- 二次开发：
hardware/ 看原理图与 PCB，固件基于轻量实时系统，C 写得明明白白；
- 可以商用：MIT 协议，保留原作者 License 文件即可。
写在最后
目前项目走到 v4.1，从硬件、驱动、算法一路打磨过来。如果只想要一套能稳转、PID 还能改的 FOC 控制器，cdfoc 还是非常不错的。
开源这东西之所以迷人，就是因为不用从零开始造轮子。在 云栈社区 这样的开发者社区，站在前人的轮子上改装，永远比平地造车快得多。 |
