三极管工作原理深度解析：为什么放大状态下Ic仅受控于Ib？

我近期在系统梳理半导体器件的知识体系，发现很多关于三极管（BJT）原理的讲解存在一些模糊甚至矛盾之处，导致初学者难以真正理解其核心工作机制。

为了更透彻地理解，我查找并梳理了一篇关于三极管原理的优质解读，以问答形式与大家分享，希望能帮助你解开那些长久以来的困惑。

带着问题去学习

在重温三极管基本原理之前，我们最好先明确几个关键疑问：

1. 为什么集电结在反偏状态下会导通并产生 Ic？ 这似乎与强调 PN 结单向导电性的二极管原理相矛盾。
2. 为什么在放大状态下，集电极电流 Ic 只受基极电流 Ib 控制，而与电压 Vc 基本无关？ 即 Ic 与 Ib 之间为何存在固定的放大倍数 β。
3. 为什么在饱和状态下，即使 Vc 电位很低，依然会有很大的反向电流 Ic 产生？

带着这三个核心问题，我们再来审视传统讲解方法及其可能带来的误解。

传统讲法及其潜在问题

传统的讲解通常以 NPN 管为例，分为三步：

1. 发射区向基区注入电子。
2. 电子在基区扩散与复合。
3. 集电区收集由基区扩散过来的电子。

这种讲法虽然经典，但容易引发以下误解：

• 问题1：过分强调 Vc 的高电位作用。 这容易让人误以为只要集电极电压 Vc 足够高、基区足够薄，就能导致集电结反向导通，从而与“Ic 仅受控于 Ib”的放大本质相矛盾。
• 问题2：难以解释饱和状态。 饱和时 Vc 很小甚至低于 Vb，但 Ic 仍然很大。这与“高 Vc 导致反向导通”的说法相矛盾。
• 问题3：对“基区薄”的误解。 可能让人认为基区薄是导致集电结单向导电性失效的原因，而实际上无论基区多薄，两个 PN 结的单向导电特性在静态测量时依然完好。
• 问题4：解释 β 值固定过于抽象。 仅从工艺上（基区薄、掺杂低）说明，缺乏对内部载流子行为的形象描述。
• 问题5：割裂了与二极管的联系。 使人产生“二极管要求 PN 结反偏截止，三极管却要求它反偏导通”的矛盾观念。

一种新的理解视角

要自然地说清楚这些问题，我们可以从一个更基础的切入点开始：PN 结的反偏特性。

1. 从二极管的反偏漏电流说起

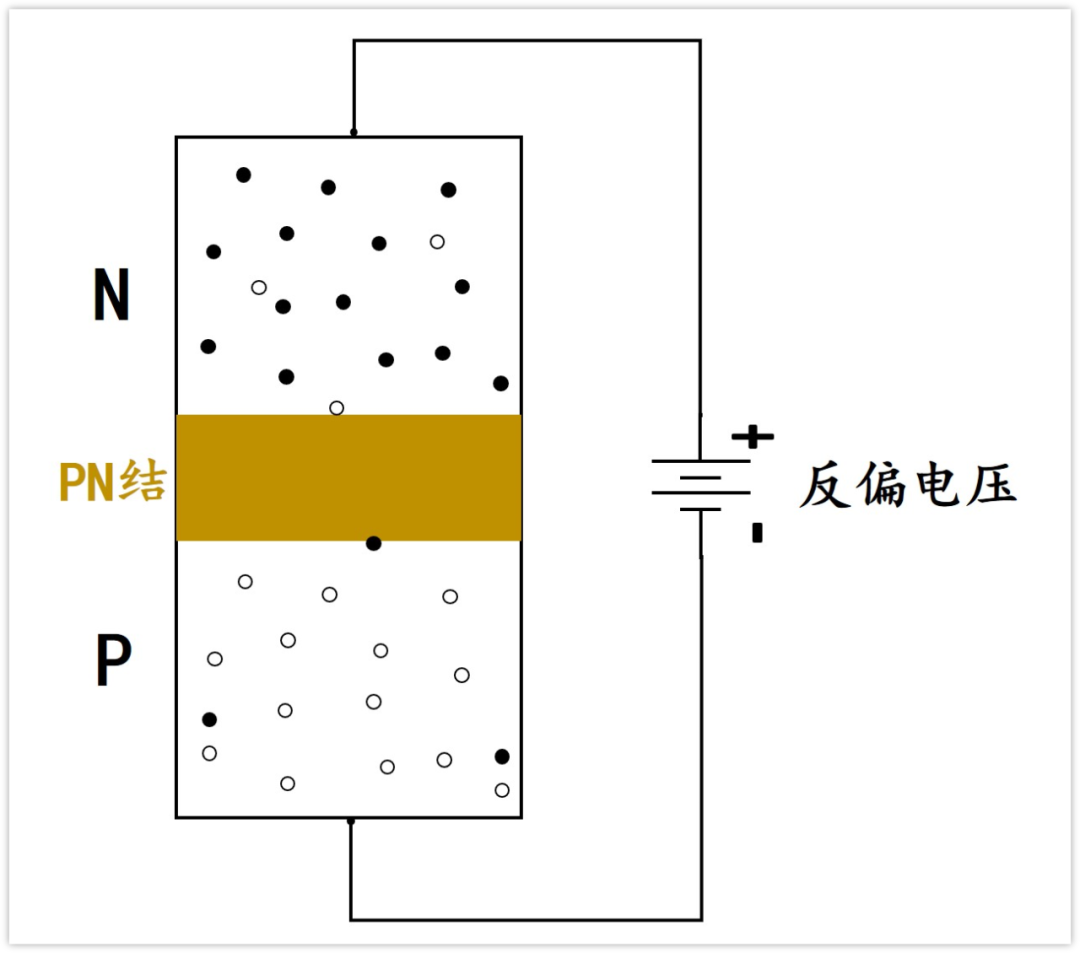

下图是一个处于反偏状态的二极管，PN 结截止。但需要明确的是，PN 结反偏截止时，始终存在一个很小的反向漏电流。

为什么会有漏电流？
这是因为在 P 区，除了多数载流子“空穴”，还有极少数的本征载流子“电子”；N 区亦然，除了多数载流子“电子”，也有极少数的“空穴”。反偏时，多数载流子被拉离 PN 结，无法导电。此时，导电的责任就落在了少数载流子身上。

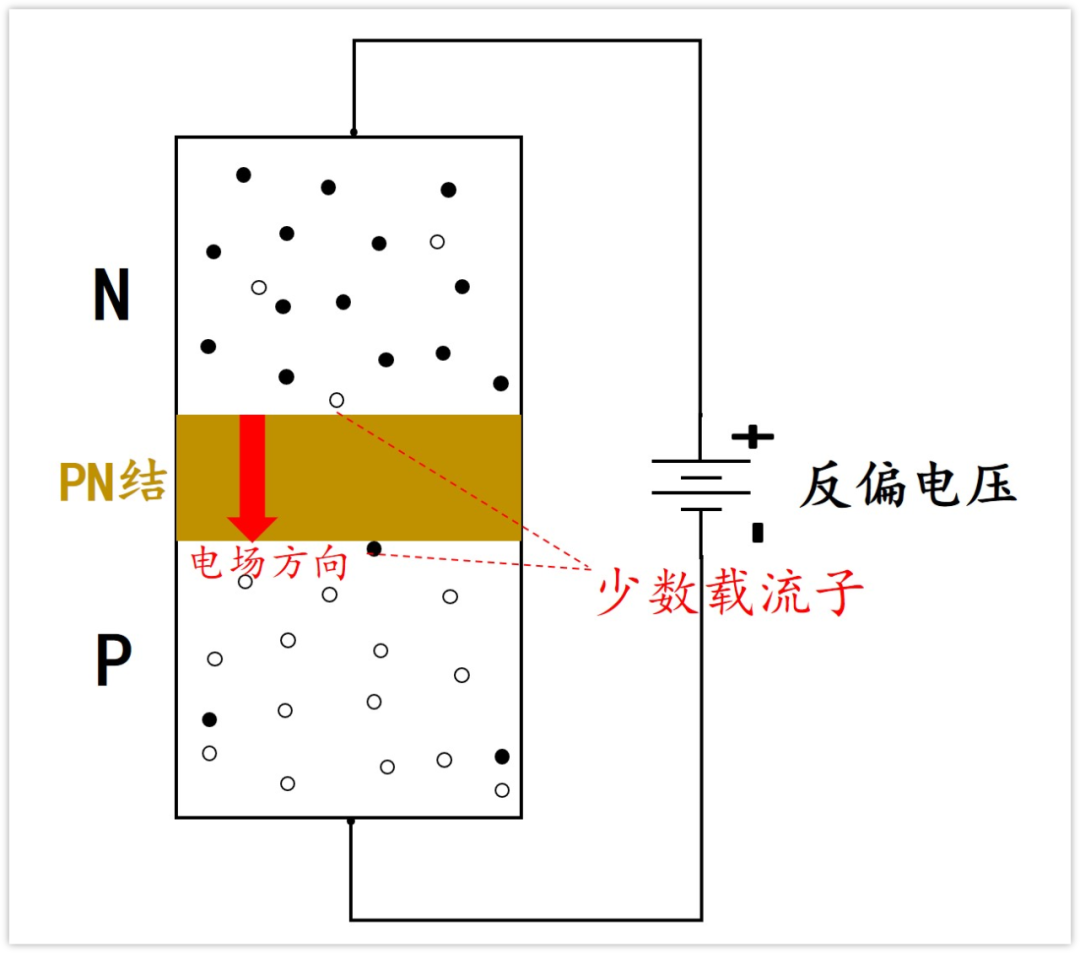

如图所示，PN 结的内电场方向（N→P）恰恰有利于少数载流子反向穿越。漏电流很小，仅仅是因为少数载流子的数量太少。如果能人为增加反偏时 PN 结某一侧的少数载流子数量，就能人为地增大这个“漏电流”。

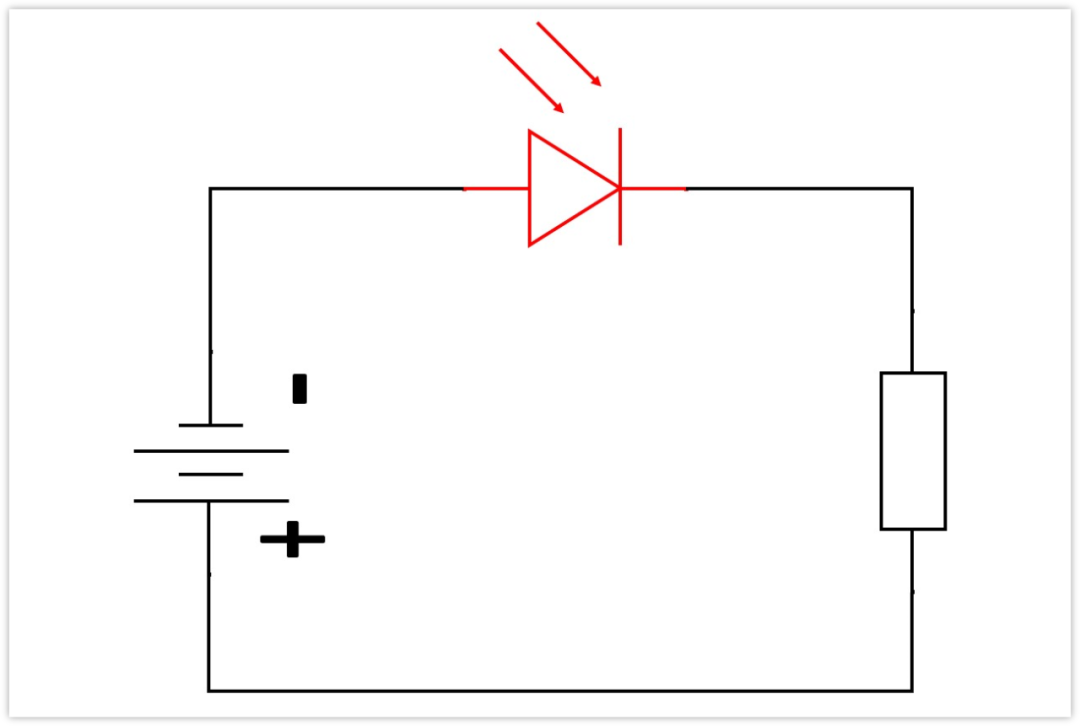

光敏二极管正是利用了这一原理：光照在 PN 结附近激发出额外的电子-空穴对（即增加了少数载流子），从而使反向电流（光电流）显著增大。

2. 一个关键结论

这里必须强调一个核心结论：PN结正偏时，是多数载流子导电；反偏时，是少数载流子导电。 因此正偏电流大，反偏电流小，体现了单向导电性。

更重要的是，少数载流子反向通过 PN 结实际上非常容易。因为 PN 结的内电场会阻碍多数载流子的正向运动（需要约 0.7V 门电压才能克服），但却会帮助少数载流子反向通过。这个结论能很好地解释上述“问题2”——饱和状态下 Vc 很低时，集电结为何仍有大电流 Ic。

3. 从二极管到三极管的自然过渡

既然光照可以增加本征少数载流子，从而控制漏电流，那么我们能否用“电”的方法，向特定区域“注入”掺杂的少数载流子来实现控制呢？

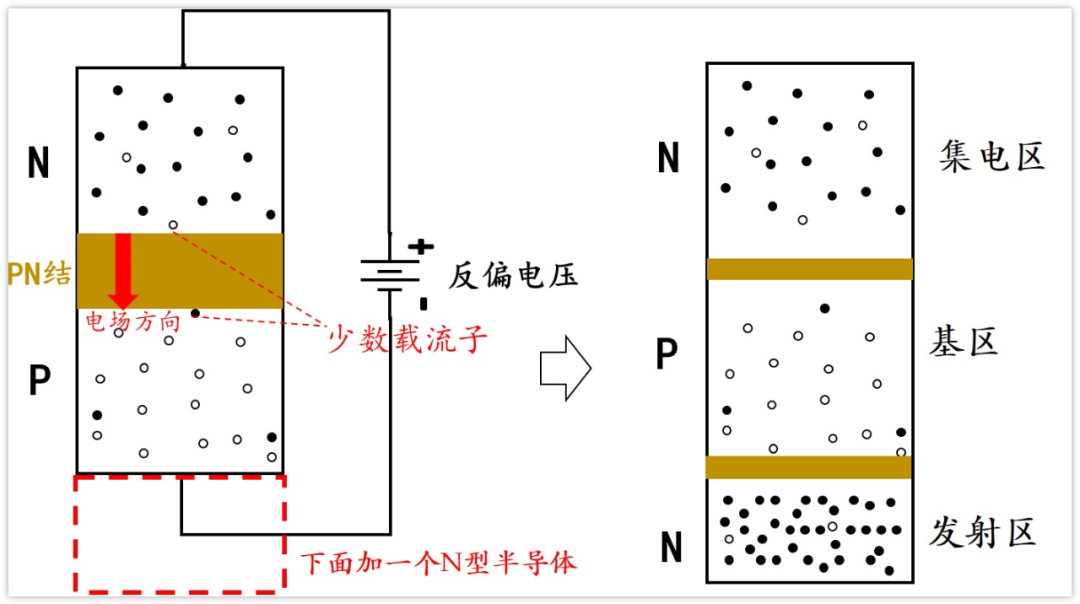

以 P 区（其少数载流子是电子）为例，最好的方法就是在它下面再制作一块 N 型半导体，如下图所示。

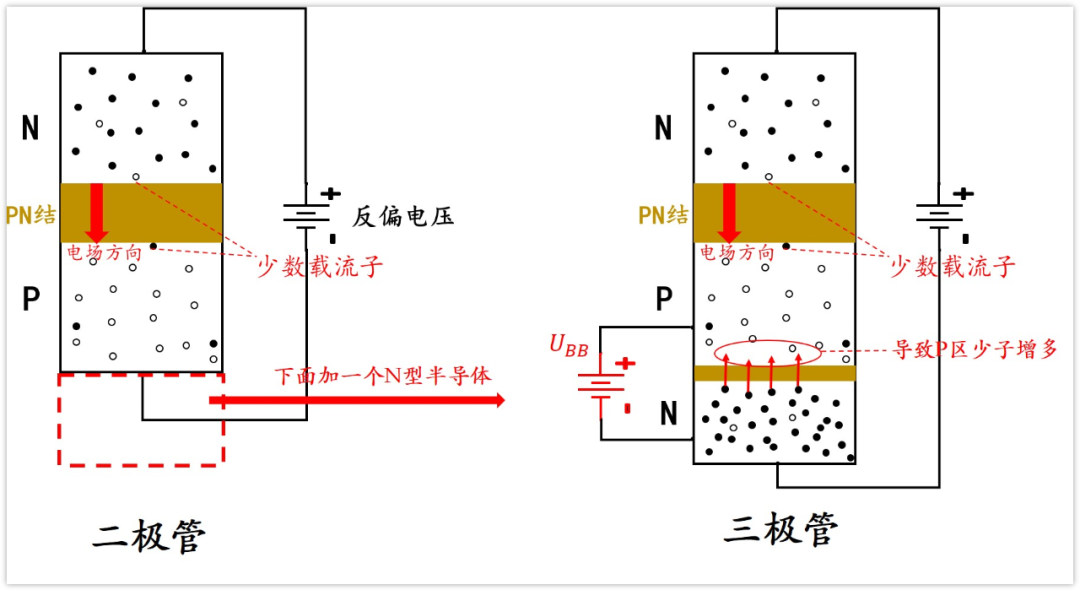

这其实就是 NPN 三极管的雏形。我们给这个新结构命名：下方的 N 区叫“发射区”，中间的 P 区叫“基区”，上方的 N 区叫“集电区”。如果想向基区（P区）注入电子（少数载流子），非常简单：只要让发射结（基极-发射极）正偏即可。

在 Vbe 达到门电压后，发射区的大量电子（多数载流子）便轻而易举地被注入到基区。一旦进入基区，这些电子的身份就变成了该区域的“少数载流子”。

4. 集电极电流 Ic 的本质

如前所述，少数载流子可以轻松反向通过处于反偏状态的 PN 结。因此，这些从发射区来的、现已成为基区少子的电子，会很容易地向上穿过反偏的集电结，到达集电区，形成集电极电流 Ic。

由此可见：

• Ic 的形成并不依赖于集电极 Vc 的高电位。
• Ic 的大小主要取决于从发射区注入到基区的电子数量，即取决于发射结的注入程度。
• Ic 的本质是“少子”电流，是一种通过外部电路注入少数载流子而实现的人为可控的“漏电流”。

这完美解释了“问题1”和放大状态下“Ic 与 Vc 无关”的特性。Vc 的作用主要是维持集电结反偏，为少子电流的通过提供必要的电场条件。

5. 电流放大系数 β 为何是定值？

我们已经知道，贯穿三极管的电流 Ic 主要是由发射区经基区到集电区的电子流。这很容易让人联想到历史上电子三极管的工作原理。

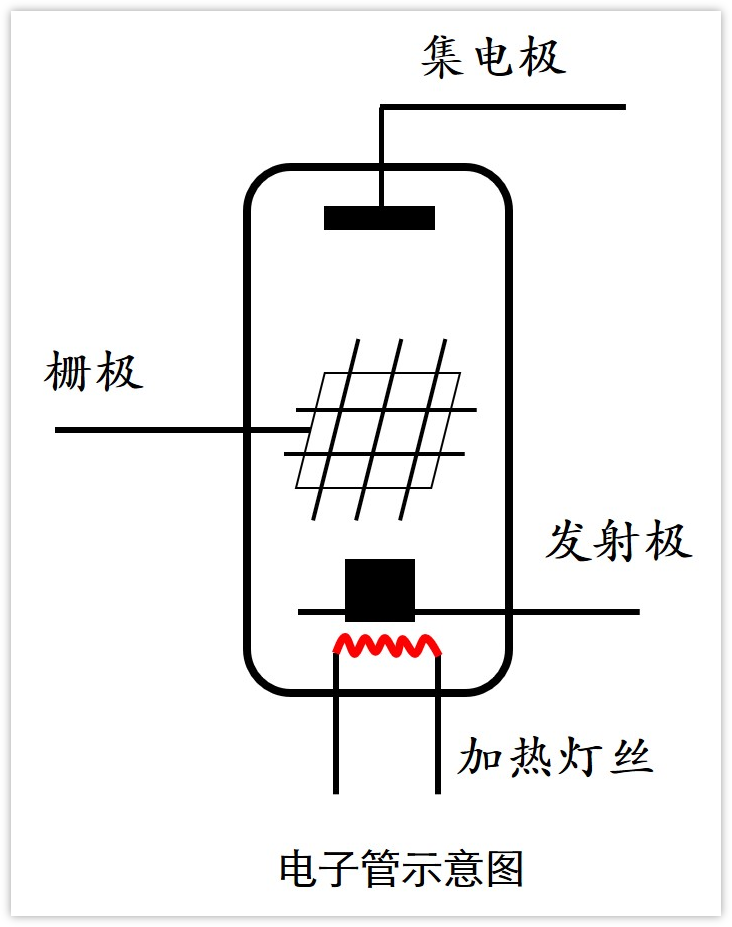

在电子管中，从阴极发射的电子流穿过栅极飞向阳极。栅极会“截留”一部分电子形成栅极电流，其余部分到达阳极。截留的比例（截流比）主要取决于栅极的疏密程度，栅极结构一旦确定，这个比例就固定了。

晶体三极管与之类似：

• 基区相当于电子管的栅网。
• 贯穿的电子流在通过基区时，会与基区中的多数载流子“空穴”发生复合而消失，这相当于被“截留”。
• 被复合的电子流构成了基极电流 Ib，成功穿越的则形成集电极电流 Ic。

因此：

• 截流比（即 Ib/Ic 的关系）取决于基区中可供复合的“空穴”总量。
• 空穴总量由基区的厚度和掺杂浓度决定。基区做得越薄、掺杂越低，空穴总数就越少，复合掉的电子（Ib）就越少，成功穿越的电子（Ic）就越多，即 β 值越大。
• 只要三极管内部结构（基区宽度、掺杂）在生产时被确定，这个截流比（β值）就是一个定值。

这就是“问题2”的答案：为什么放大时 Ic 与 Ib 有固定比例关系。它是一个由器件物理结构决定的固有特性。

6. 截止状态的解释

当 Ib = 0 时，意味着外部电压 Ube 不足以使发射结正偏，发射区没有电子注入基区。既然没有“源头”电子流，自然也就没有穿越基区到达集电区的 Ic。从数学式 Ic = β * Ib 看也一目了然。

新视角的价值与注意事项

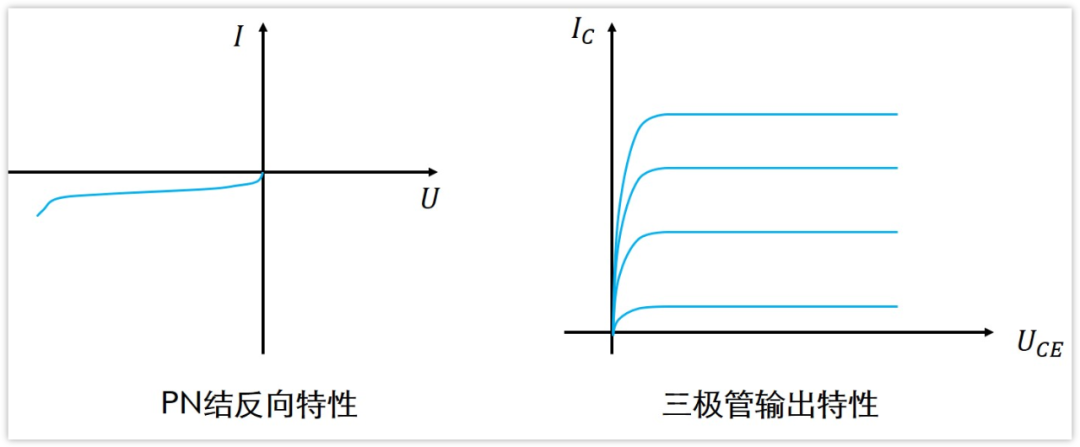

这种从二极管反偏漏电流入手，通过“少子注入”来解释三极管原理的方法，强调了器件之间的物理联系。你会发现，将二极管的反向特性曲线旋转180度，其形状与三极管的输出特性曲线非常相似。

这揭示了二者在原理上的深刻关联，使得讲解过程更加顺理成章、浅显易懂。

需要注意的几点是：

1. 要区分本征少子产生的微小漏电流和注入少子形成的主电流（放大电流），电流放大作用主要由后者贡献。
2. 实际的半导体物理涉及能带、势垒等复杂理论，生产工艺也绝非如此简单。本文的讲解是在不违背物理原则的前提下，进行的合理简化，旨在帮助建立直观理解。
