推挽电路原理剖析：从工作原理到交越失真的解决方案

推挽电路，有时也被称为图腾柱电路。图腾柱这个名字的来源或许有些难以考究，但“推挽”（Push-Pull）二字就非常形象了，它描述的是对电流的“推”出和“拉”入。

需要明确的是，这里的“推”和“挽”主要针对的是电流，而不是电压。

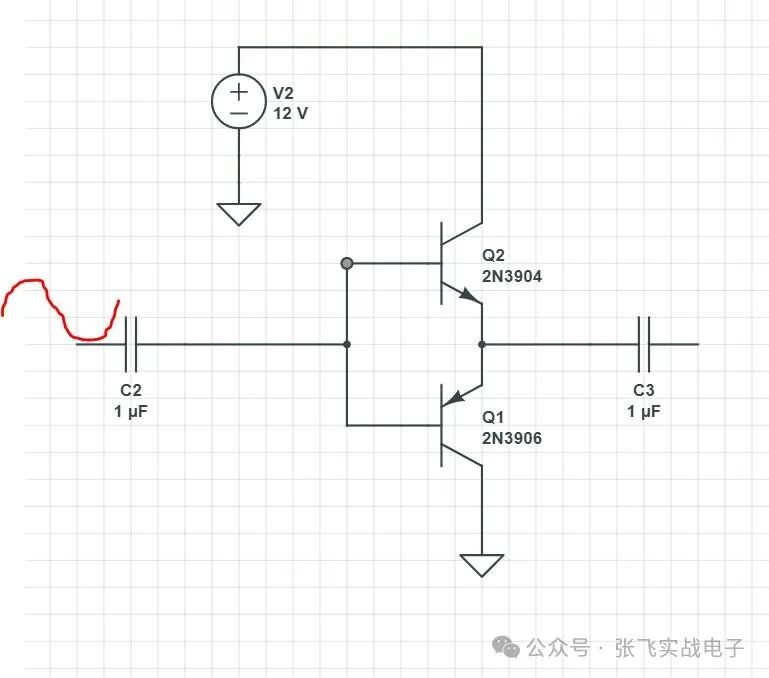

典型的推挽电路由一个NPN型三极管连接正电源，一个PNP型三极管连接负电源（或地），它们的基极连接在一起作为输入端。这种结构确保当输入信号来临时，同一时刻只有一侧的晶体管会导通。

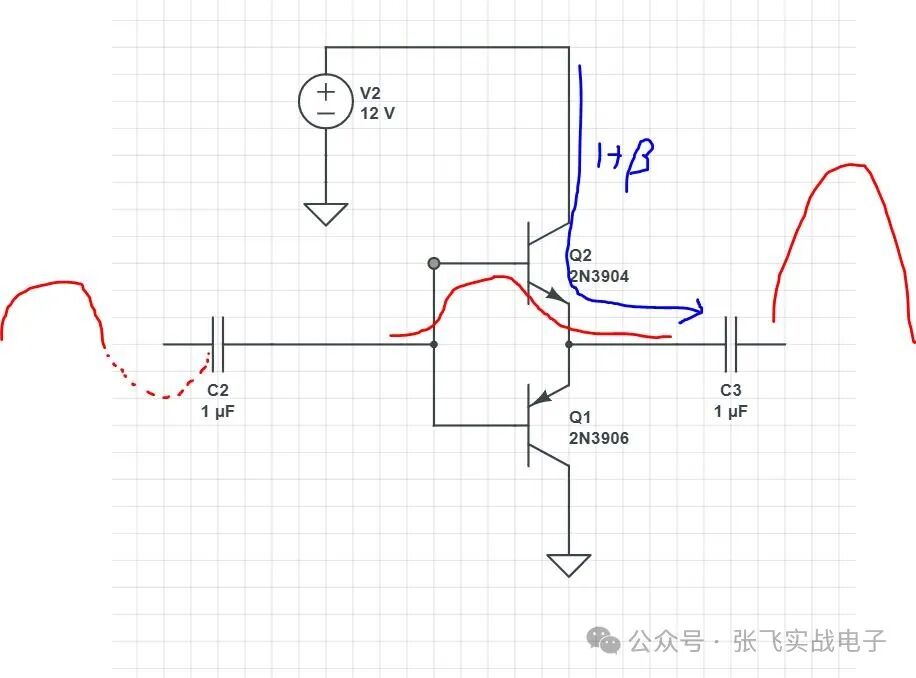

正半周分析：

当输入信号为正半周（基极电压升高）时，NPN管（Q2）满足导通条件。基极电流流入，驱动集电极产生一个（1+β）倍放大的电流，在输出端产生一个与输入同频但幅度（电流）大得多的信号。

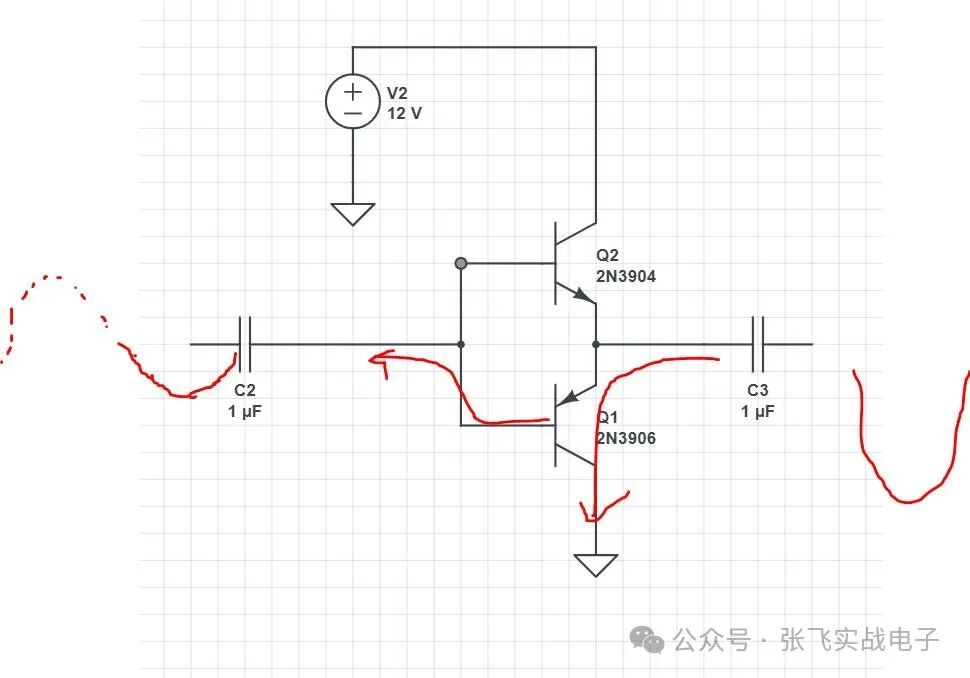

负半周分析：

当输入信号为负半周时，PNP管（Q1）导通，电流方向与正半周相反，从而在输出端产生一个放大后的负向电流。

如此，通过两个晶体管在信号的正、负半周交替工作，就实现了对交流信号的电流放大和功率输出功能。

理解了基本工作原理，我们来看看它在电子设计中的几个典型应用场景：

1. 音频功率放大器：这是推挽电路的经典应用。它能高效地放大音频信号，一个管子负责放大正半周，另一个负责负半周，组合起来实现完整的信号放大与输出。
2. 直流电机驱动器：通过控制推挽电路中两个三极管的导通与截止，可以方便地控制直流电机的正转、反转以及调速。
3. 开关电源与逆变器：在AC-DC或DC-AC变换中，推挽拓扑可用于控制功率开关，实现电压的调节和波形的合成。
4. 电子开关：推挽结构本身就是一个优秀的开关驱动器，可用于控制需要快速切换的高电压、高电流负载。

看到这里，基本原理似乎清晰明了。但细心的工程师可能会立刻发现一个问题：硅三极管的BE结存在一个约0.7V的导通阈值（死区电压）。那么，如果输入信号恰好只在±0.7V这个微小范围内波动，电路会怎样工作呢？

给你30秒思考一下。

没错！在这种情况下，无论是NPN管还是PNP管都无法达到导通条件，两个管子都处于截止状态。

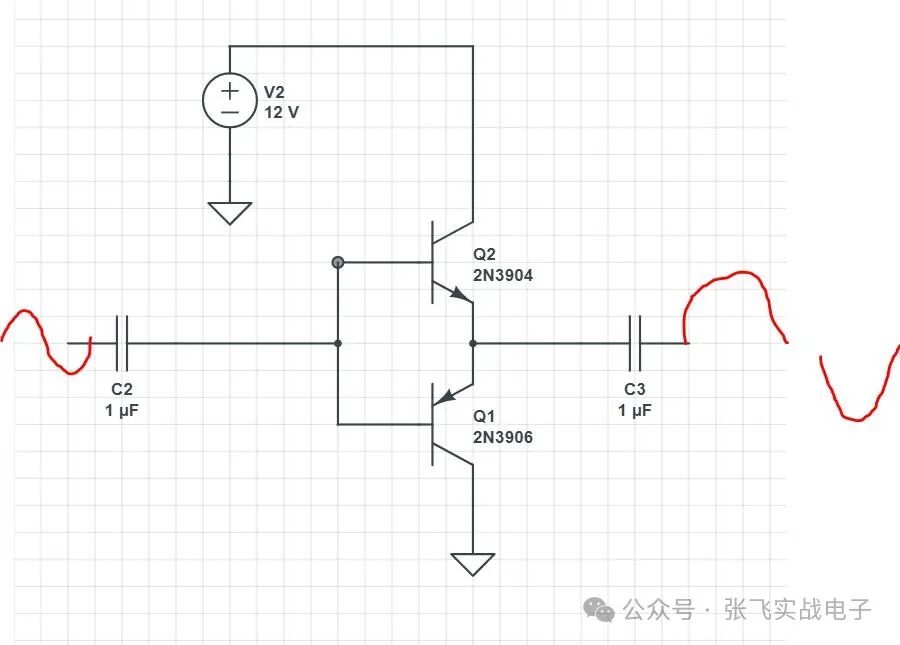

如图中所示，输出波形在过零点附近出现了一段平坦的“丢失”区域，这部分失真就被称为交越失真（Crossover Distortion）。这对于要求高保真度的音频放大等应用是致命的。那么，如何解决这个问题呢？

聪明的工程师们早就想到了办法——为晶体管提供一个小小的静态偏置，让它们工作在即将导通的临界状态。

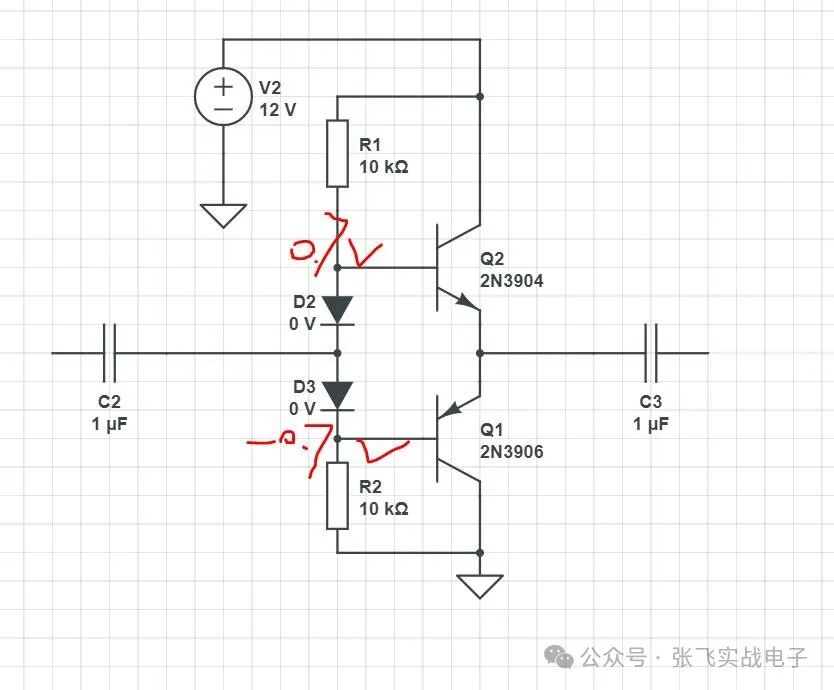

如图所示，通过调整电阻R1和R2的阻值，配合二极管D2、D3（或使用晶体管偏置电路），可以在两个基极之间建立一个约为1.4V（即0.7V + 0.7V）的偏置电压。这使得在没有输入信号（静态）时，NPN管和PNP管的BE结上各自存在约0.7V的正向偏压，处于微导通的临界点。

此时，哪怕输入一个很小的信号（例如+0.1V），叠加在原有的偏置上，就足以使NPN管（Q2）的BE结电压超过0.7V而完全导通。同理，对于一个-0.3V的信号，叠加后会使PNP管（Q1）的BE结获得足够的反向偏压而导通。这样，信号在过零点附近也能得到连续、平滑的放大，从而有效消除了交越失真。这种为电路建立合适工作点的思考，是电子设计与逻辑的基础。

以上就是关于三极管推挽电路你需要掌握的核心基础知识，从基本逻辑到常见问题及其经典解决方案。掌握这些原理，是进一步设计或分析复杂功率放大、电机驱动电路的关键一步。如果你对这类模拟电路设计有更多兴趣，欢迎在云栈社区与更多同行交流探讨。
