电子火折子电路原理图
▲ 本文要分析的电路

你是否曾在古装剧中看到这样的场景:古人从怀中取出一个“火折子”,轻轻一吹便能生出火苗?这充满仪式感的古老智慧,如今被现代电子技术赋予了全新的生命。一种名为“电子火折子”或“靠吹的打火机”的小玩意儿应运而生。

同样是轻轻一吹,它前端的发热丝便会迅速烧红发热,持续几秒,足以点燃纸巾等引火物。好奇它是如何实现的吗?今天就让我们通过一次完整的拆解与分析,来揭开其背后的电路奥秘。

说干就干,首先剥开其宣称的黑檀木外壳,看看真容。

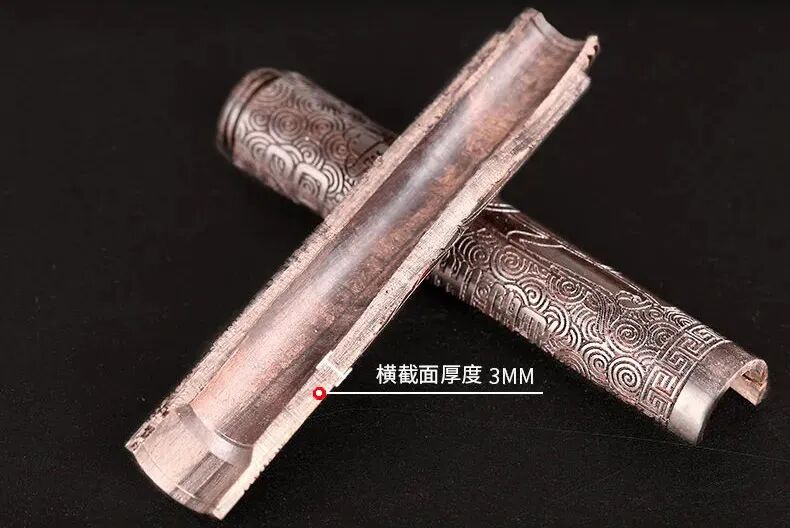

电子火折子外壳横截面

外壳内部是一根铁管,核心的电路板就封装其中。将电路组件小心取出,庐山真面目逐渐清晰。

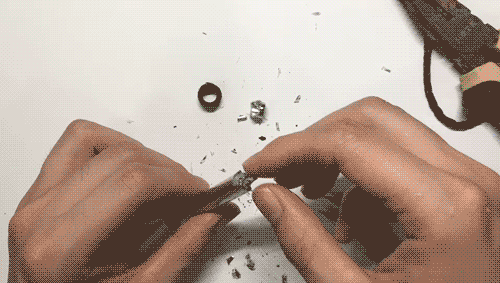

拆解中的电子火折子内部

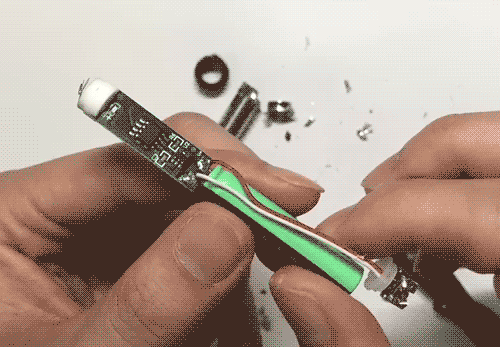

电子火折子内部电路板与电池

下面,我们就基于拆解出的电路板实物,一步步复原其电路原理图并分析其工作逻辑。

一、复原电路原理图

首先,我们来看看电路板的整体结构。

电路板正面全景:

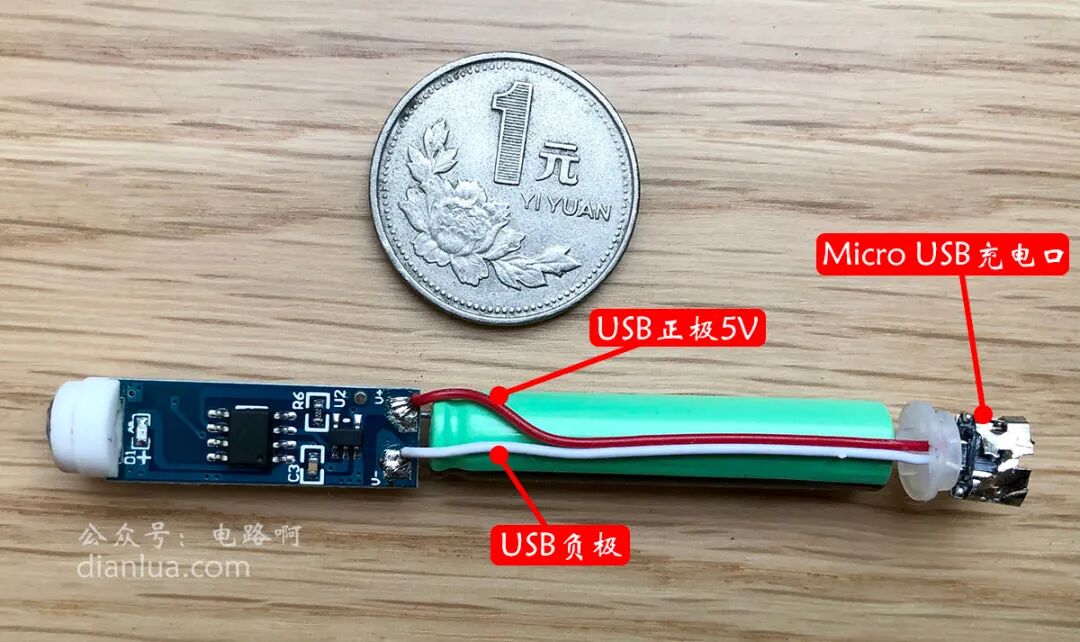

电路板正面全景,含USB与电池

电路板正面主要元件标注:

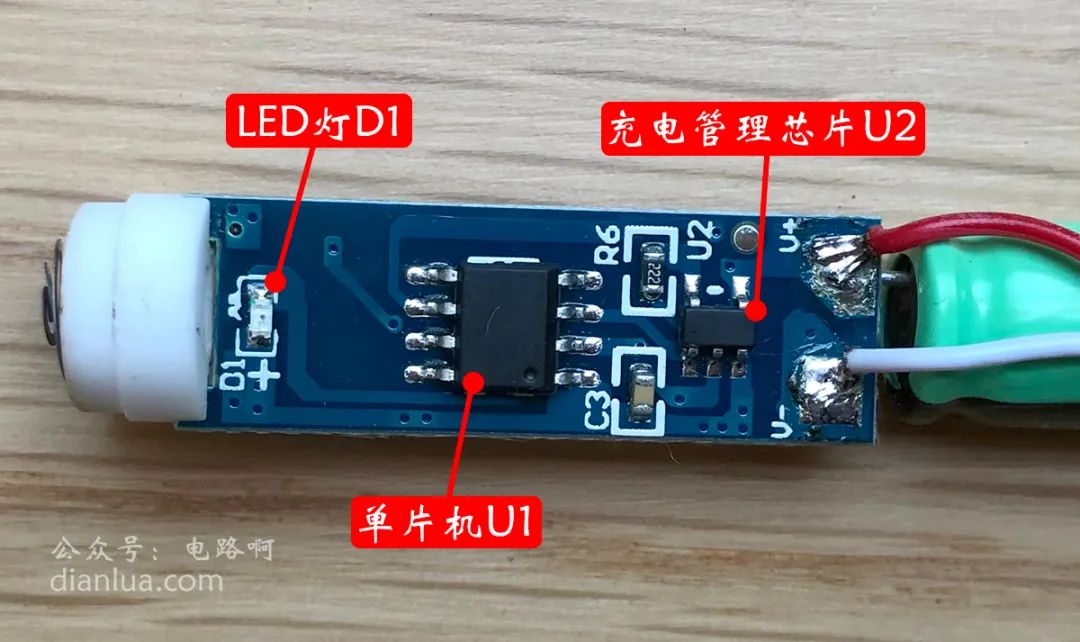

标注LED、单片机与充电芯片的电路板正面
主要元件:LED灯D1、单片机U1、充电管理芯片U2。

电路板反面全景:
电路板反面全景,含发热丝焊点

电路板反面主要元件标注:

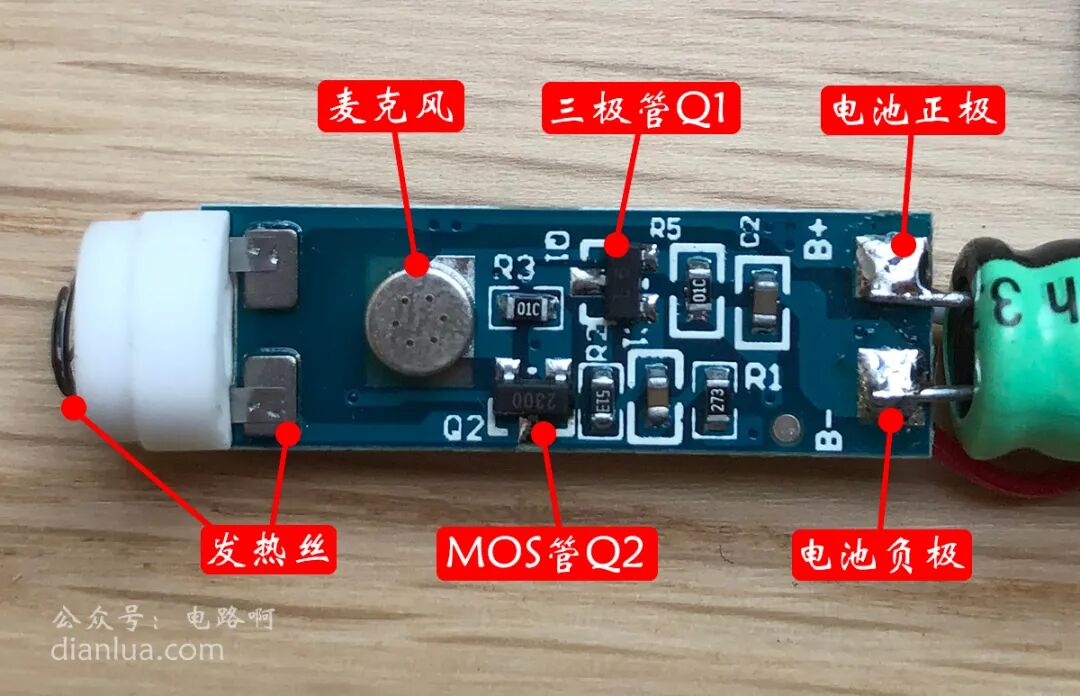

标注麦克风、三极管与MOS管的电路板反面
主要元件:麦克风、三极管Q1、MOS管Q2、发热丝焊点。

根据以上实物测绘,我们复原出整个系统的电路原理图,这也是我们后续分析的蓝图。

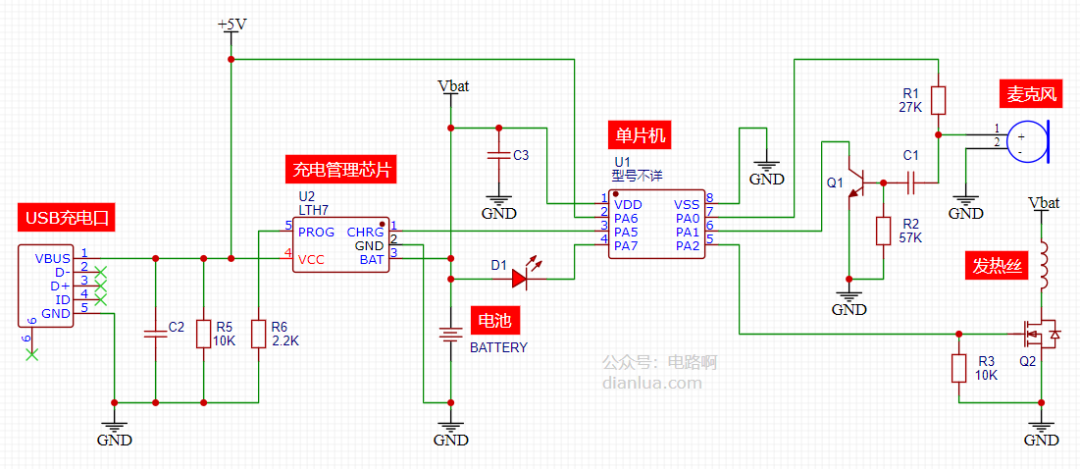

复原的完整电路原理图

二、电路原理分析

整个系统可以看作一个典型的“传感器采集 -> 单片机处理 -> 功率驱动”微型应用。

1. USB充电插入检测电路

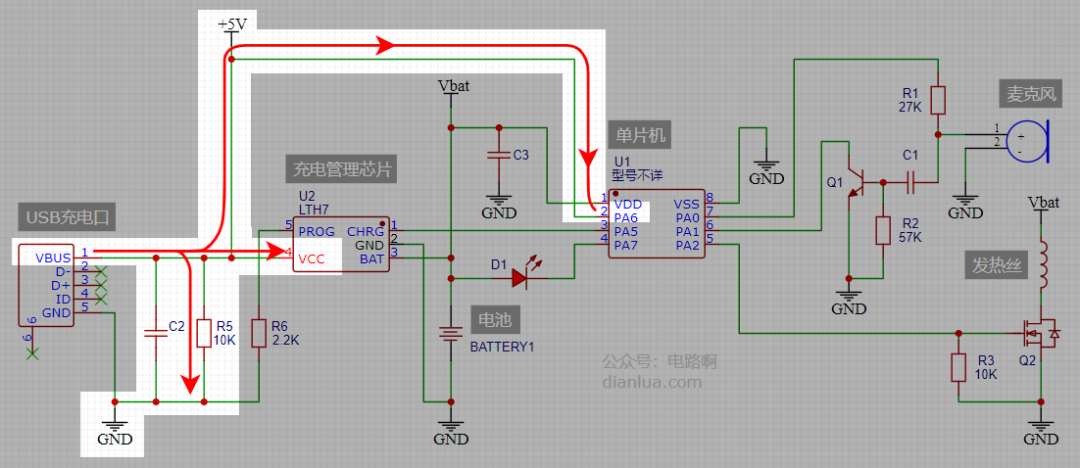

USB充电插入检测部分电路

  • USB +5V供电:为充电管理芯片U2提供工作电压。
  • 电容C2:对USB输入的+5V电压进行滤波,稳定电源。
  • 单片机检测:USB +5V电压同时连接到单片机U1的PA6引脚。此处可设计一个软件逻辑:将PA6设置为高阻输入状态。当检测到高电平(USB插入)时,无论是否吹气,单片机都禁止为发热丝加热,以提升使用安全性。需注意,该引脚需能承受5V以上电压。
  • 电阻R5 (10K):当USB未插入时,将PA6引脚下拉至低电平(GND),确保一个确定的初始状态。

2. 电池充电管理电路

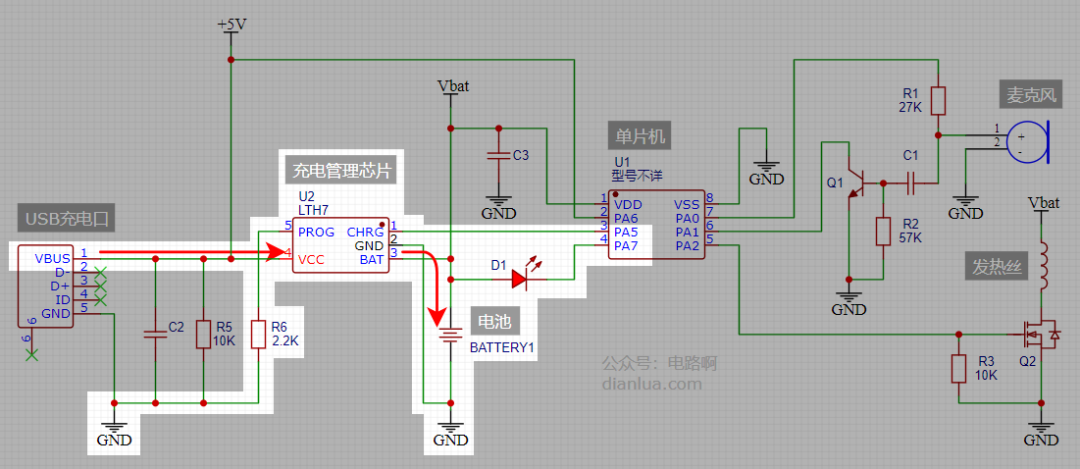

电池充电管理部分电路

  • 充电管理芯片U2:型号为LTH7,负责管理锂电池的充电过程。
  • 电阻R6 (2.2K):用于设定充电电流。根据公式 Ibat = 1000 / R6,此处的2.2KΩ电阻对应约455mA的充电电流。
  • 充电状态指示:芯片的CHRG引脚连接至单片机U1的PA5引脚。充电时,CHRG输出低电平;充满或未充电时,该引脚为高阻态。单片机通过检测PA5电平判断充电状态。
  • 发光二极管D1:当单片机通过PA5检测到正在充电时,会控制PA7输出低电平,从而点亮D1,作为充电状态指示灯。值得注意的是,实物电路中未给D1串联限流电阻。

3. 吹气检测电路(静态)

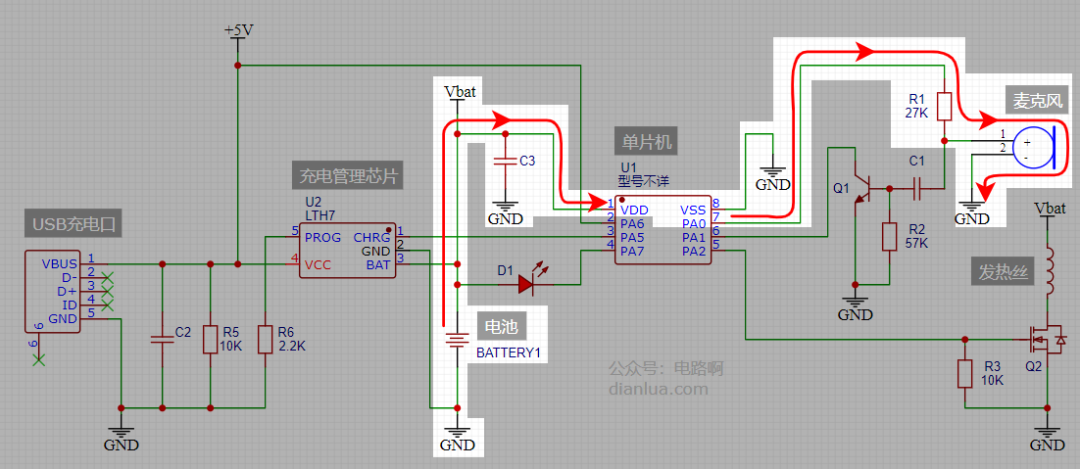

吹气检测静态偏置电路

  • 电容C3:对电池电压Vbat进行滤波。
  • 麦克风偏置:单片机U1的PA0引脚输出一个高电平,通过电阻R1 (27K)为麦克风的引脚1提供所需的直流偏置电压,使其工作在放大区,准备接收声音信号。

4. 吹气检测电路(动态触发)

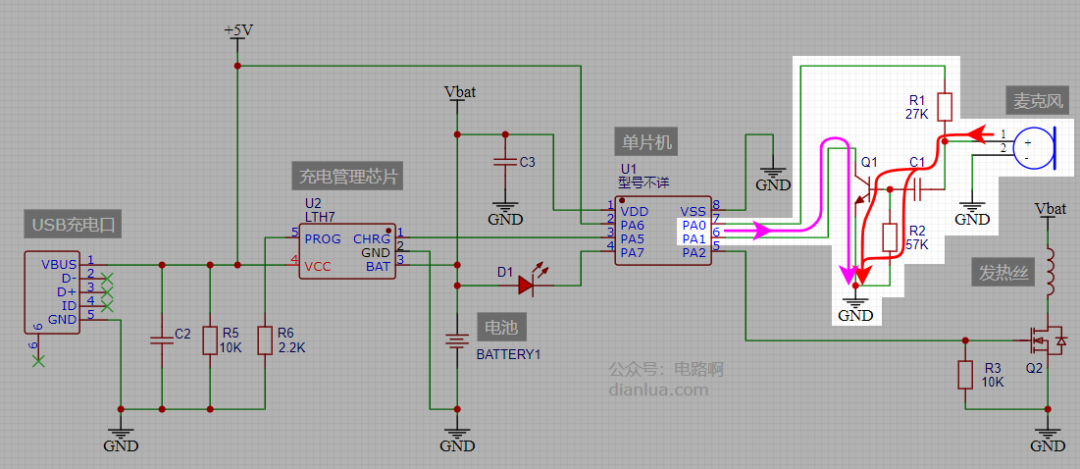

吹气信号检测与处理电路

  • 信号放大:当用户对着电子火折子吹气时,气流声被麦克风拾取,在其引脚1上产生一个交流信号。该信号通过耦合电容C1送至三极管Q1的基极,将Q1导通。
  • 单片机识别:单片机U1的PA1引脚被设置为输入模式并启用内部上拉电阻。当Q1导通时,PA1被拉低至接近GND的电平。单片机通过持续监测并分析PA1引脚上这一特定的低电平脉冲(对应吹气气流),来判断是否发生了有效的“吹气”动作。这里的算法设计巧妙,使得只有特定频率和模式的吹气才能触发,而对它大声说话或吹口哨则无效。
  • 电阻R2 (57K):在无吹气信号时,将三极管Q1的基极牢牢固定在低电平,确保Q1可靠关断,防止误触发。

5. 发热丝驱动电路

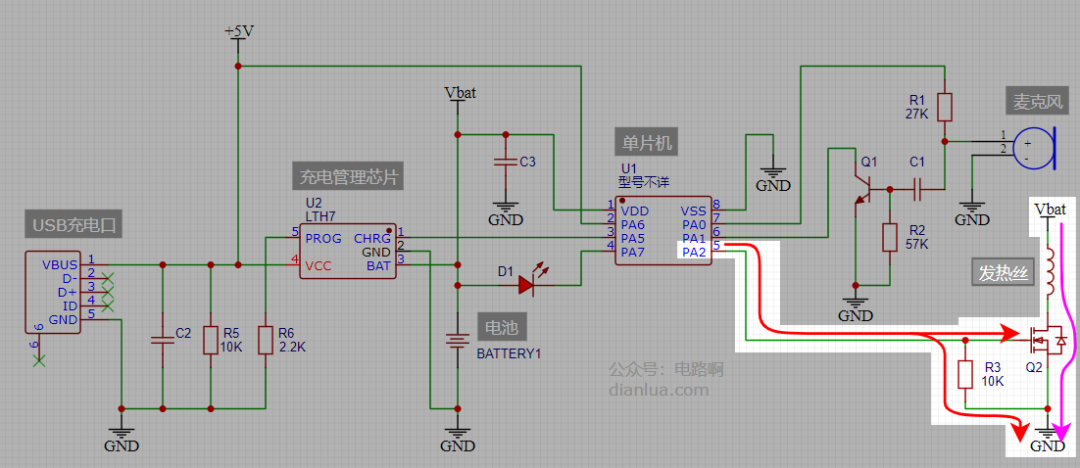

发热丝驱动与功率控制电路

  • 驱动输出:当单片机U1的算法确认为有效吹气后,其PA2引脚输出高电平。
  • 功率开关:PA2的高电平使MOS管Q2导通,电池电压Vbat通过Q2加载到发热丝两端,使其迅速发热变红。
  • 电阻R3 (10K):确保在PA2未输出高电平时,将MOS管Q2的栅极(G极)下拉至低电平,使其保持关断状态,避免发热丝意外通电。
  • 视觉增强:在发热丝加热的同时,单片机也会控制点亮红色的LED灯D1。灯光映照在烧红的发热丝上,产生了“烧得更红”的视觉效果,提升了用户体验。

三、总结

上述分析中,电路原理图是根据实物板逆向工程绘制,而软件控制逻辑则是基于电路功能与交互现象的合理推测。整个电子火折子的设计,本质上是一个高度集成的微型嵌入式系统,其核心在于 传感器(麦克风)的信号采集单片机(MCU)的智能判别 以及 功率器件(MOS管)的可靠驱动,并辅以完善的 USB充电管理 功能。

它巧妙地将古代取火工具的“仪式感”与现代 单片机 的“智能化”控制相结合,在方寸之间实现了精准的触发判断与安全的能量控制。这背后是电阻、电容、三极管与 电路设计 的默契配合。对这类融合了传统智慧与现代电子技术的创意产品进行拆解分析,不仅能满足我们的好奇心,更能加深对基础电子系统如何协同工作的理解。在云栈社区这样的技术交流平台中,也经常能看到爱好者们分享类似的创意作品与深度解析,共同探索硬件实现的无限可能。
