在硅基半导体一统天下的今天，锗点接触二极管早已成为电子技术发展史上的“活化石”。最近，一组关于苏联新西伯利亚半导体厂生产的锗点接触二极管——型号为 Д2Ж (D2ZH) 的照片，为我们提供了“电子考古”的绝佳样本。
这枚诞生于冷战时期的老器件，其内部构造比我们想象中更为精巧，蕴藏着那个时代特有的设计哲学。
让我们先来认识一下这位“老同志”。Д2Ж，转写为拉丁字母是 D2ZH 或 D2Ž，是前苏联新西伯利亚半导体厂批量生产的锗点接触检波二极管，隶属于经典的 D2 系列。该系列按耐压等级共分 7 档，而 Д2Ж 堪称其中的“性能天花板”，其反向耐压高达 150V，在当时的技术条件下绝对属于高端硬货。

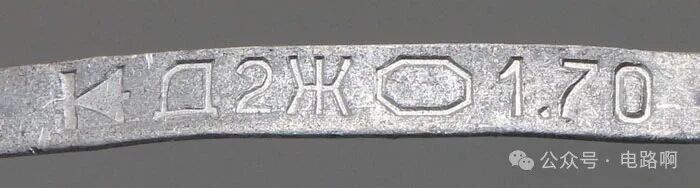

管体上压印的 “1.70” 标识代表其生产日期为 1970 年 1 月，算下来距今已超过半个世纪。能够如此完整地保存至今，本身已属不易。它当年主要应用于老式电台、电视机、各类模拟仪表，以及一些军用设备的小信号检波和低频整流场景。它并非民用廉价器件，而是符合苏联工业级乃至准军规标准的产品。

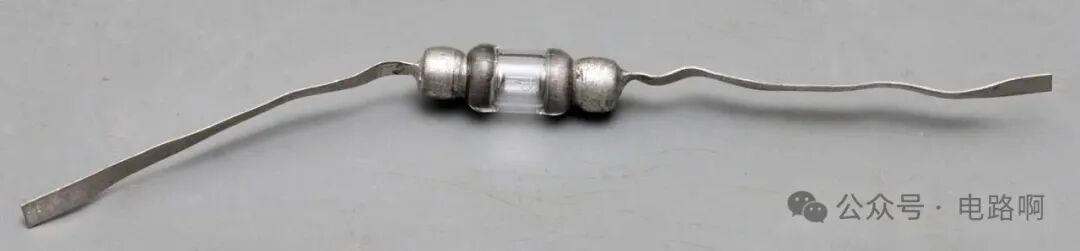

外观上它极具辨识度：典型的老式二极管造型，中间是透明的玻璃管体，两端以金属帽焊接密封，整体质感非常扎实。

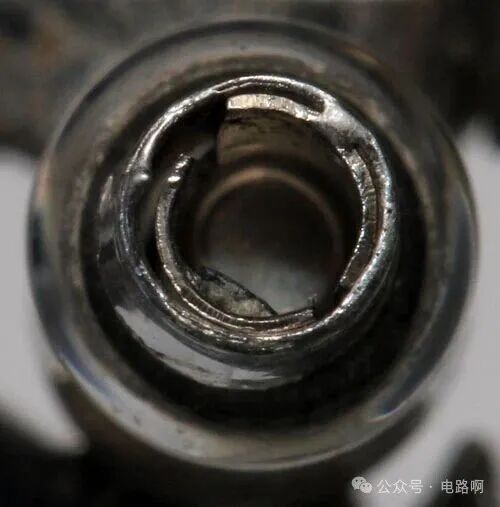

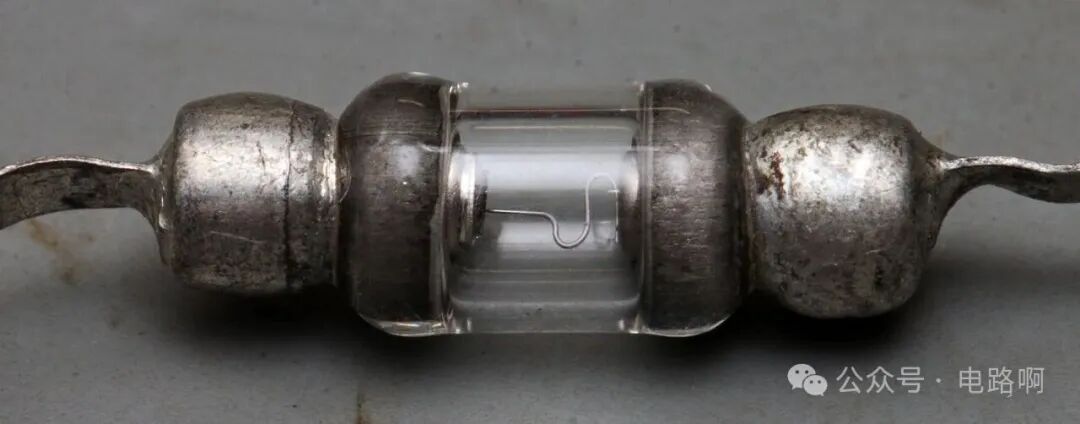

其封装结构其实并不复杂。玻璃管筒与两端的金属帽通过焊接实现气密封接，能有效保护内部核心。引人注意的是其引线结构，它并非简单的直导线，而是采用了套筒结合圆柱形支架的设计。

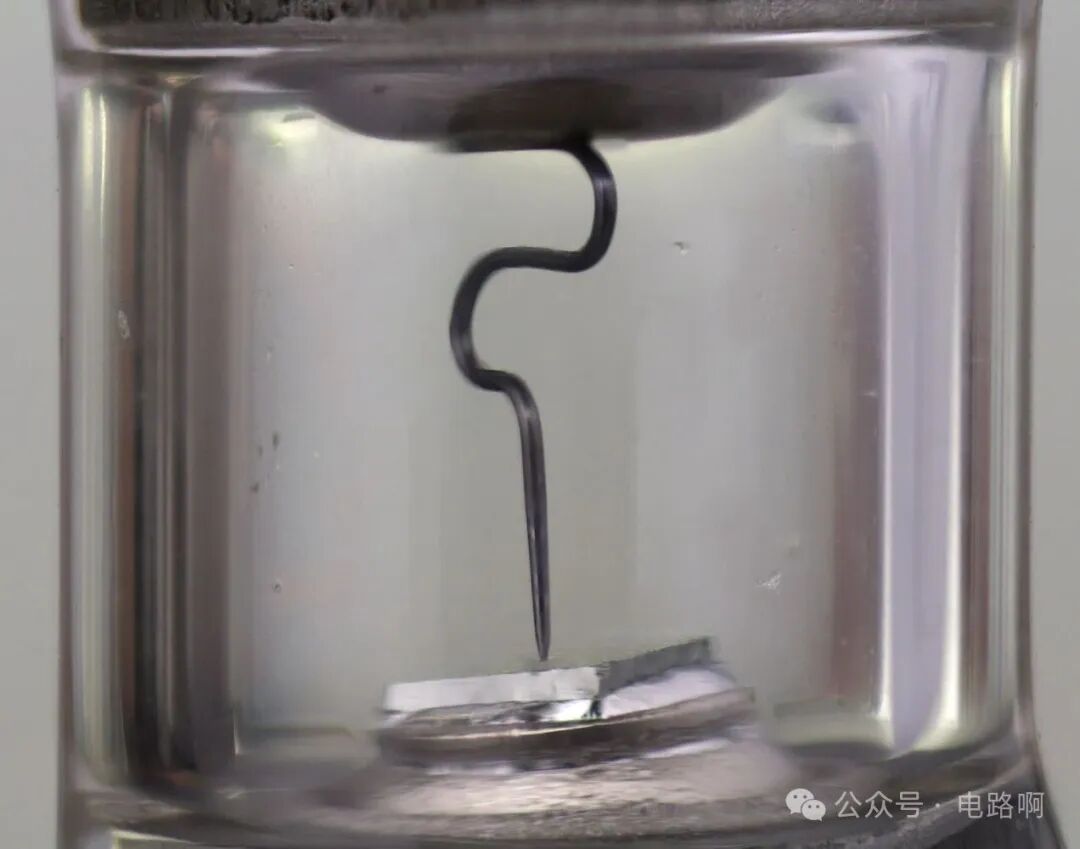

关键的锗晶体芯片和点接触针就承载在这个支架上。这种设计显著提升了器件的机械稳定性，非常符合当年苏联器件“结实耐用”的工业风格。

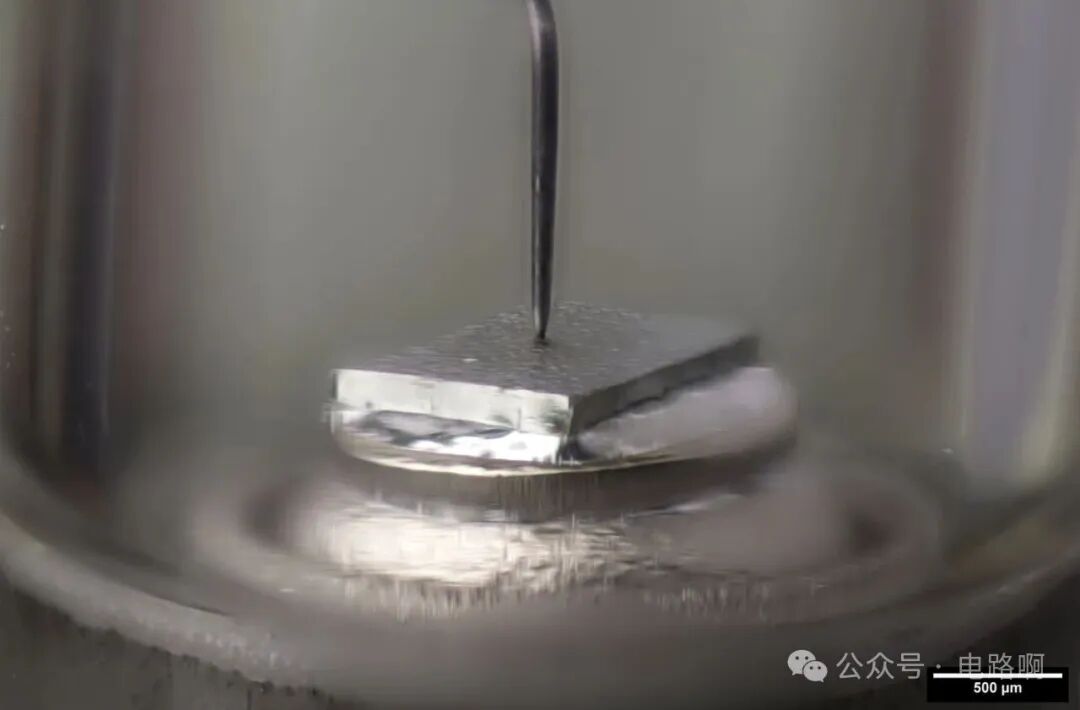

核心中的核心，是那片小小的方形锗晶体芯片。其边长约 1.2 毫米，厚度至少达到 200 微米。可能大家对这厚度没有概念，作为对比，常见的 OA741 二极管的锗片厚度仅为 80 微米左右。Д2Ж 做得更厚，正是为了承受 150V 的高反向耐压——耐压值越高，对半导体材料耗尽层的宽度要求也越大，芯片厚度是关键因素之一。这也是它能成为 D2 系列耐压冠军的根本原因。

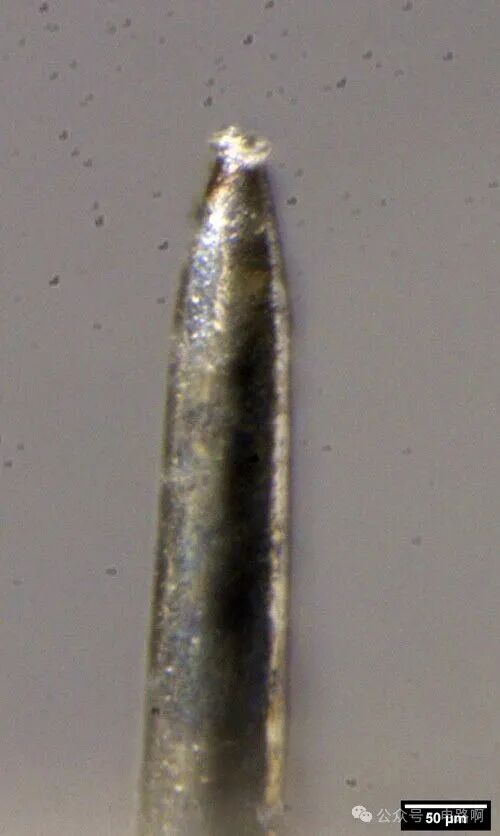

再看最精妙的点接触部分。它使用钨丝（有时掺入少量铝）制成的针尖，其直径仅有约 30 微米，比人类的头发丝还要纤细。

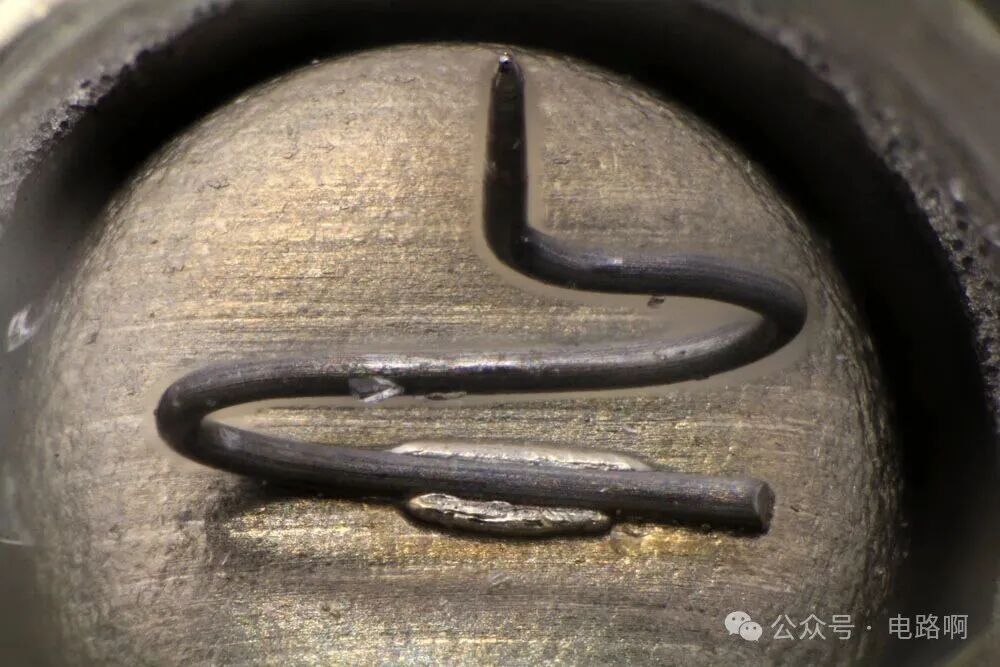

而且，这个针尖并非硬生生顶在锗片表面，而是通过弹性机构施加一个稳定的压力。这样做既能保证电接触的可靠性，又能有效缓冲因温度变化而产生的机械应力，避免损伤。

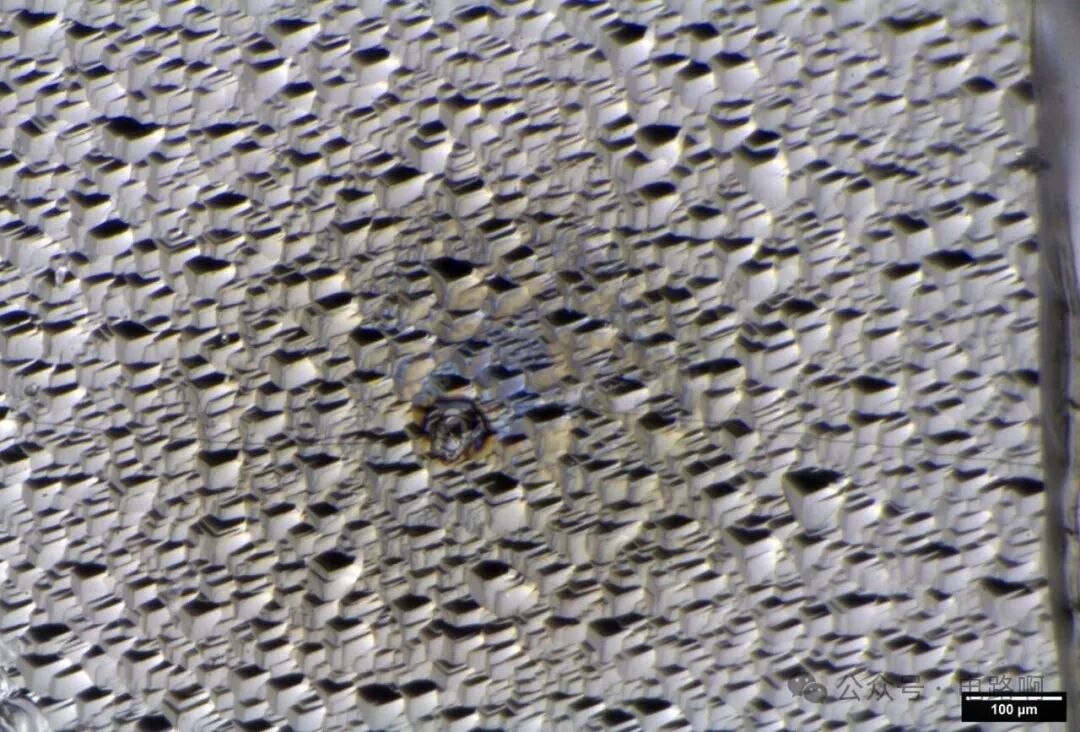

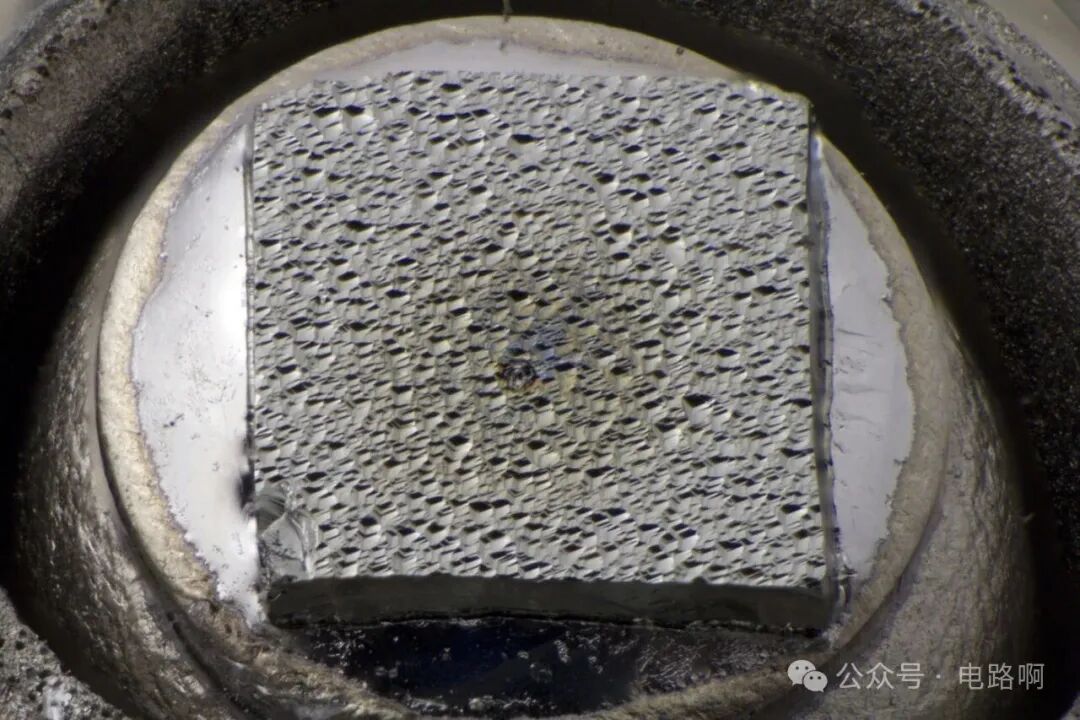

这里必须提及一个关键制造工艺——电形成 (Electrical Forming)。在拆解照片中，我们可以清晰地看到，针尖与锗片接触的位置有明显的熔融与再结晶痕迹，周围区域也因瞬时高温而变色。
这种处理是当年苏联生产点接触二极管的标志性工艺。通过对接触点施加短暂的大电流脉冲，局部改变锗材料的晶格结构和杂质分布，从而在针尖下方形成一个性能更优的“微型 PN 结”。这一过程有点类似硬件领域的“熔断”编程，是早期半导体制造中一项重要的逆向工程与工艺控制技术。
电形成处理的好处显而易见，它能显著提升二极管的击穿电压和稳定性。当然，受限于点接触结构本身的物理特性，Д2Ж 的工作频率上限仅为 100kHz，仅适用于低频检波与整流场景。

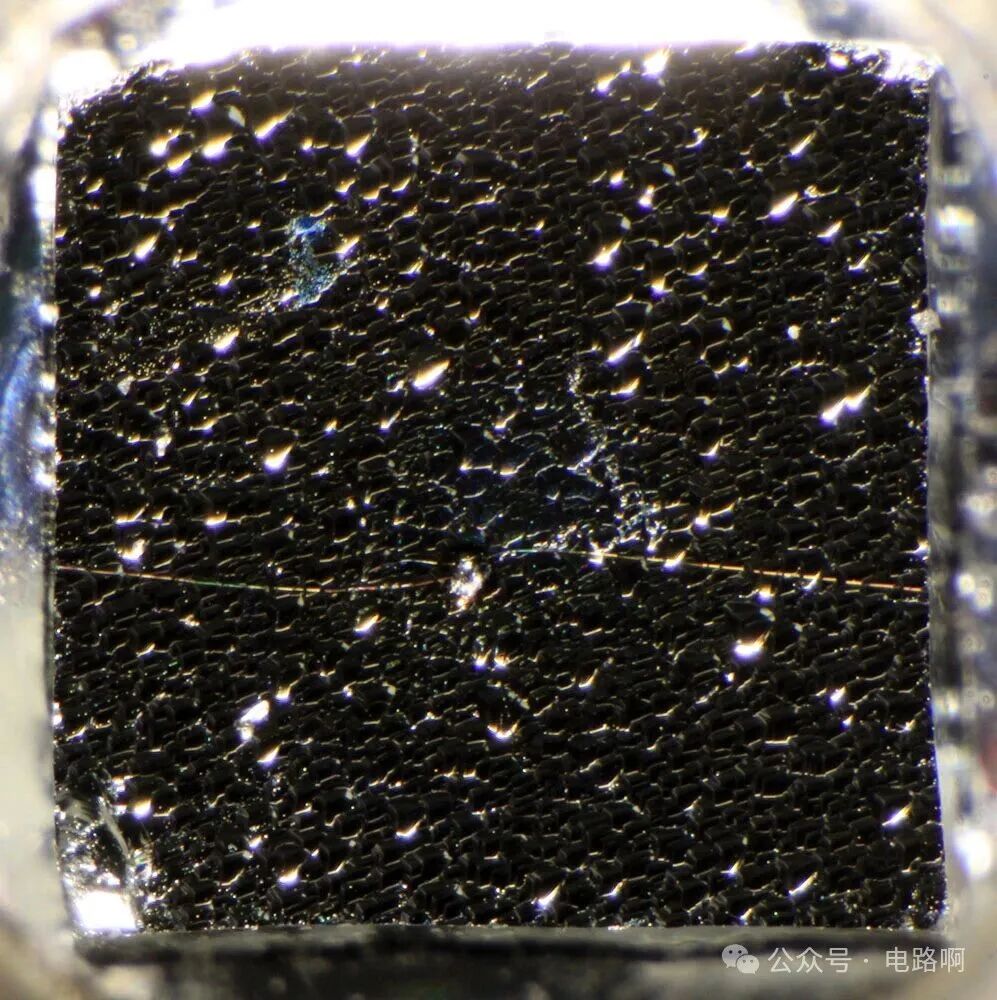

一个非常有趣的细节是，这枚管子从外部看是全新未使用过的，但其内部的锗片上却有一道横贯整个宽度的裂纹。
有分析认为，这可能是电形成过程中产生的瞬时热应力所致；也有人倾向于是后期拆解操作带来的细微损伤。目前尚无确切定论。
最后，我们对照原厂的核心参数，能更深刻地理解其设计逻辑：
- 反向耐压：150V
- 正向平均电流：8mA
- 正向峰值电流：25mA
- 反向漏电流：≤250μA
- 工作温度范围：-60℃ 至 +70℃
- 结电容：约 0.2pF
这些参数清晰地定义了它：一枚典型的小信号、高耐压、低频锗检波二极管，其性能指标与我们在拆解中观察到的内部结构完全匹配。
通过这次对 Д2Ж 锗二极管的拆解剖析，我们仿佛触摸到了一个时代的硬件美学。那种朴素、扎实、为性能和可靠性而设计的精神，即使放在今天看来，依然散发着独特的工业魅力，也为我们理解半导体技术的发展脉络提供了宝贵的实物参考。如果你对这类老硬件或电子技术史有更多兴趣，不妨到 云栈社区 的相应板块逛逛，那里常有不少硬核的技术考古与深度讨论。
