拆解酷态科10号电能棒MiNi：55W快充移动电源内部方案全解析

最近媳妇儿刚入手了一个小玩意儿——酷态科10号超级电能棒Mini。这东西机身小巧，揣兜里就能搞定手机快充，日常带出门用确实方便。

说来这还是我第一次接触快充移动电源。以前用的都是那种慢吞吞的5V2A“老古董”，实在好奇里面到底用了什么电子方案，竟能把充电速度提得这么快。于是，冒着被媳妇儿“暴打”的风险，我决定把它拆开探个究竟。

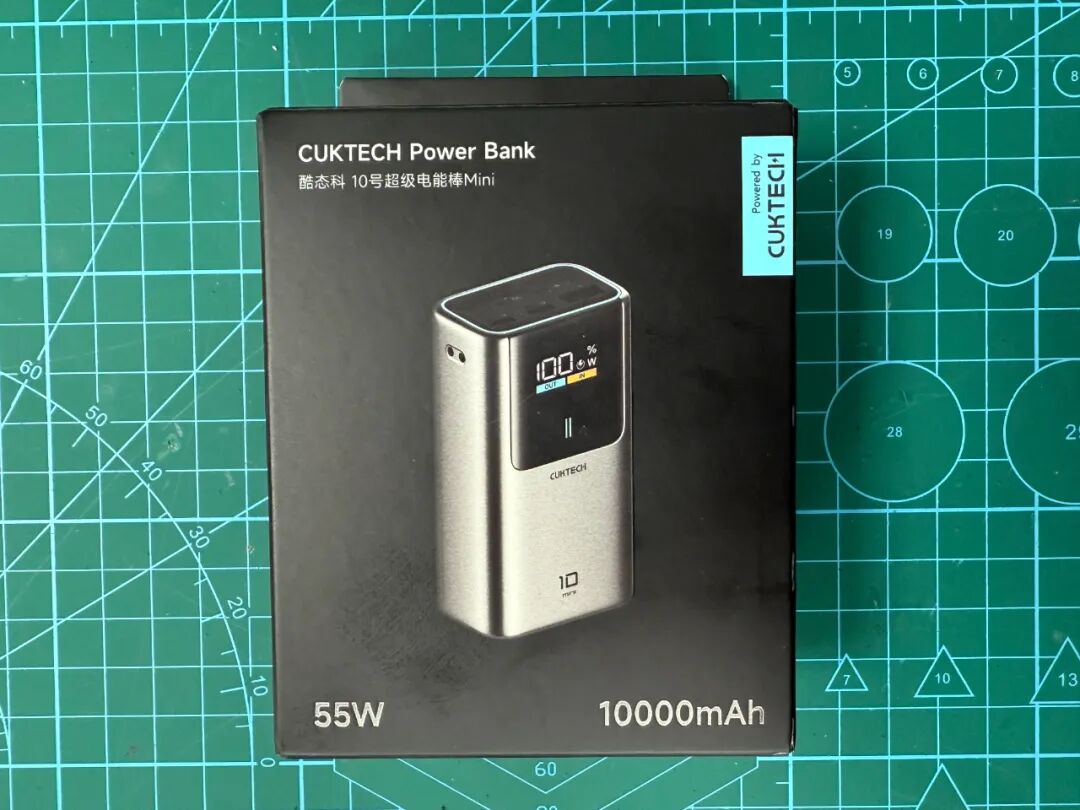

包装正面标着产品名称、55W最大功率、10000mAh容量，还有“Powered by CUKTECH”的字样。

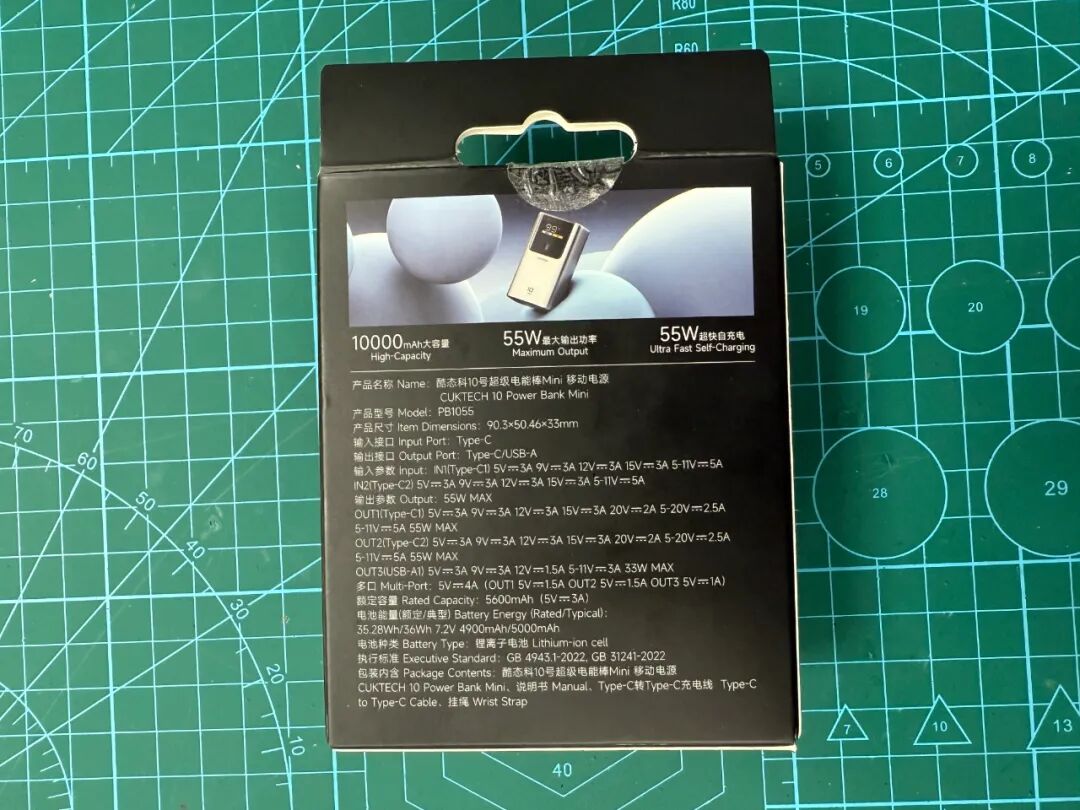

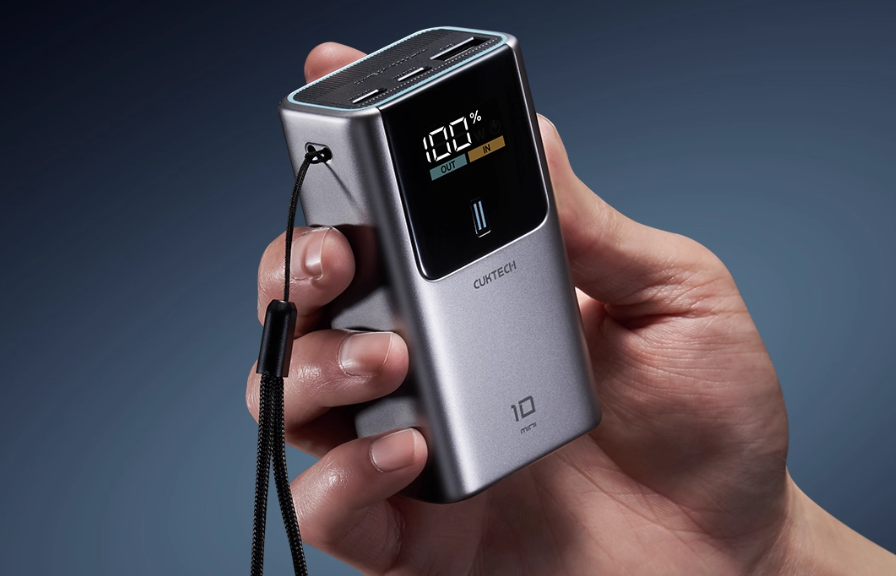

翻到包装背部，密密麻麻列了一大串输出参数规格。这个体积（90.3×50.46×33mm），配上217克的重量，拿在手上确实挺称手。机身上有个小小的数码管，能实时显示电量和功率，下面还有IN/OUT指示条，告诉你当前是充电还是放电状态。按一下旁边的按键屏幕就亮，几秒钟后自动熄灭，反应还算灵敏。背面印着35Wh/36Wh的电池能量参数，还专门设计了“可上飞机”的标识，对常出差的人来说很友好。

顶部是2C1A的接口配置：两个Type-C口都支持输入输出，A口只负责输出。

底部印着详细的参数信息，咱们把它整理过来：

酷态科10号超级电能棒Mini

• 产品型号：PB1055
• 输入参数：IN1(Type-C1) 5V-3A / 9V-3A / 12V-3A / 15V-3A / 5-11V-5A
• IN2(Type-C2) 5V-3A / 9V-3A / 12V-3A / 15V-3A / 5-11V-5A
• 输出参数：55W MAX
• 多口：5V-4A
• OUT1(Type-C1) 5V-3A / 9V-3A / 12V-3A / 15V-3A / 20V-2A / 5-20V-2.5A / 5-11V-5A（55W MAX）
• OUT2(Type-C2) 5V-3A / 9V-3A / 12V-3A / 15V-3A / 20V-2A / 5-20V-2.5A / 5-11V-5A（55W MAX）
• OUT3(USB-A1) 5V-3A / 9V-3A / 12V-1.5A / 5-11V-3A（33W MAX）
• 电池能量（额定/典型）：35.28Wh / 36Wh，7.2V 4900mAh / 5000mAh
• 额定容量：5600mAh (5V3A)
• 电池种类：锂离子电池

产品还通过了CCC认证，安全方面算是有基本保障。

拆解之前，先拿POWER-Z测试仪摸一下两个C口支持的快充协议。

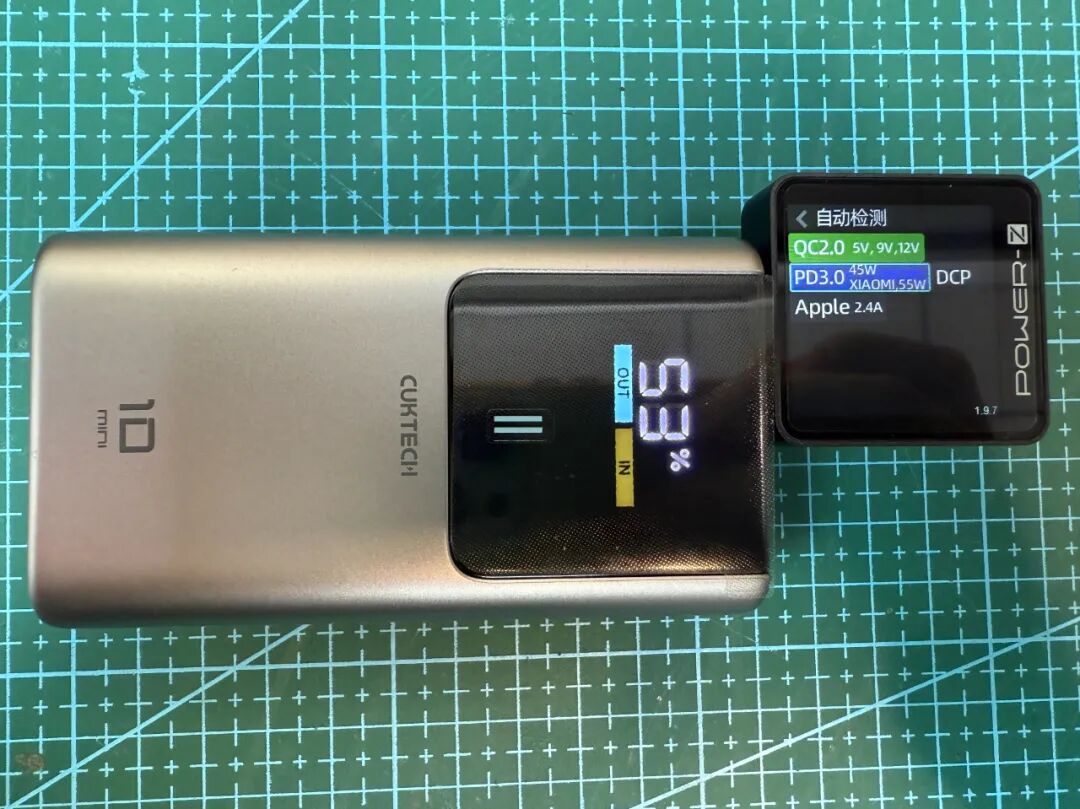

两个C口的能力并不一样。USB-C1口支持QC2.0、PD3.0、XIAOMI 55W私有快充协议、DCP、Apple 2.4A。

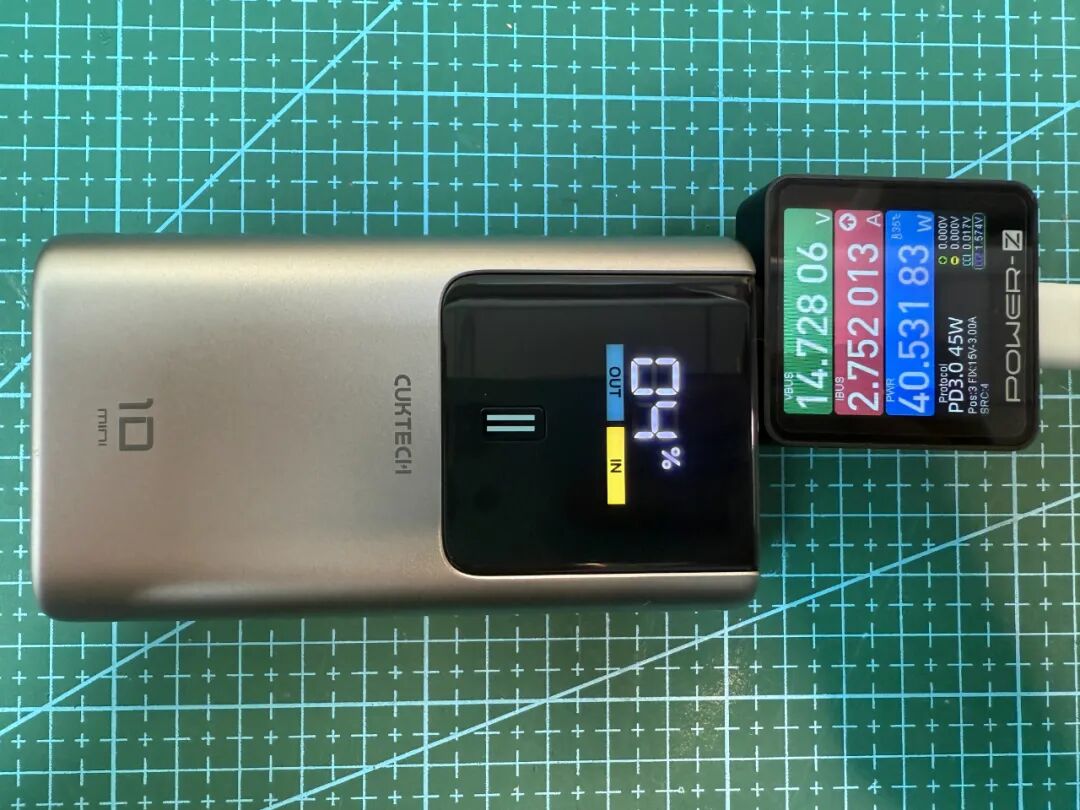

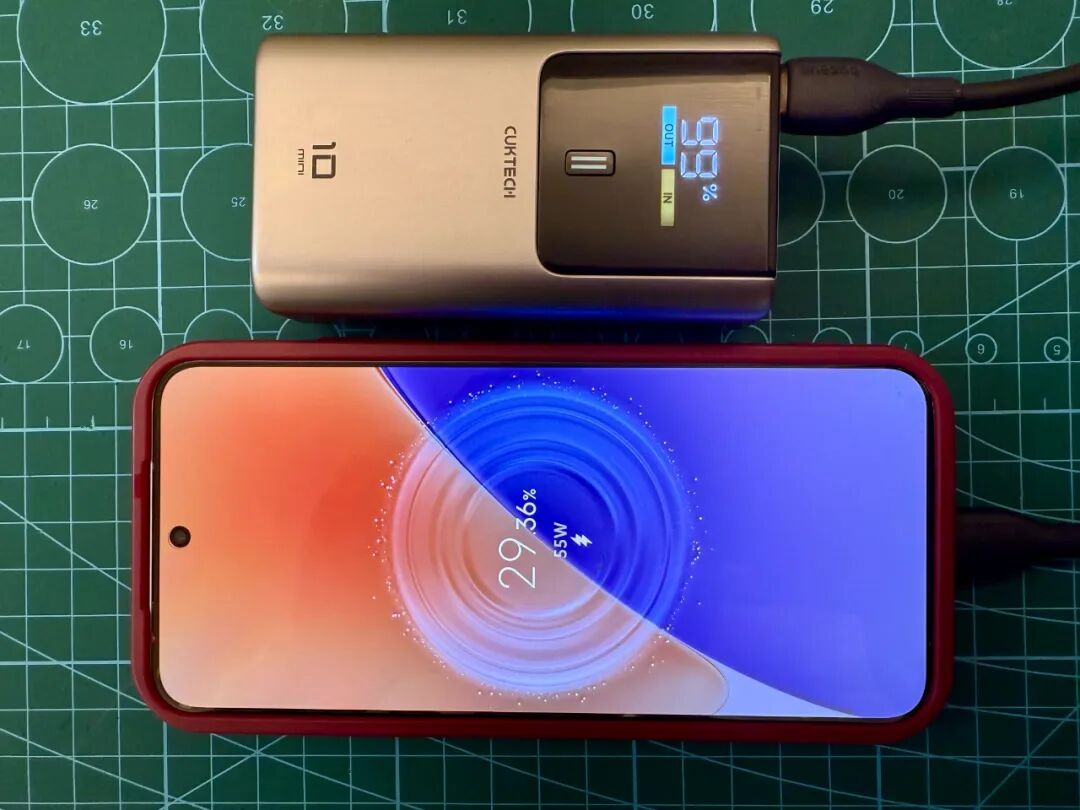

用小米14实测，C1口能成功激活55W快充。

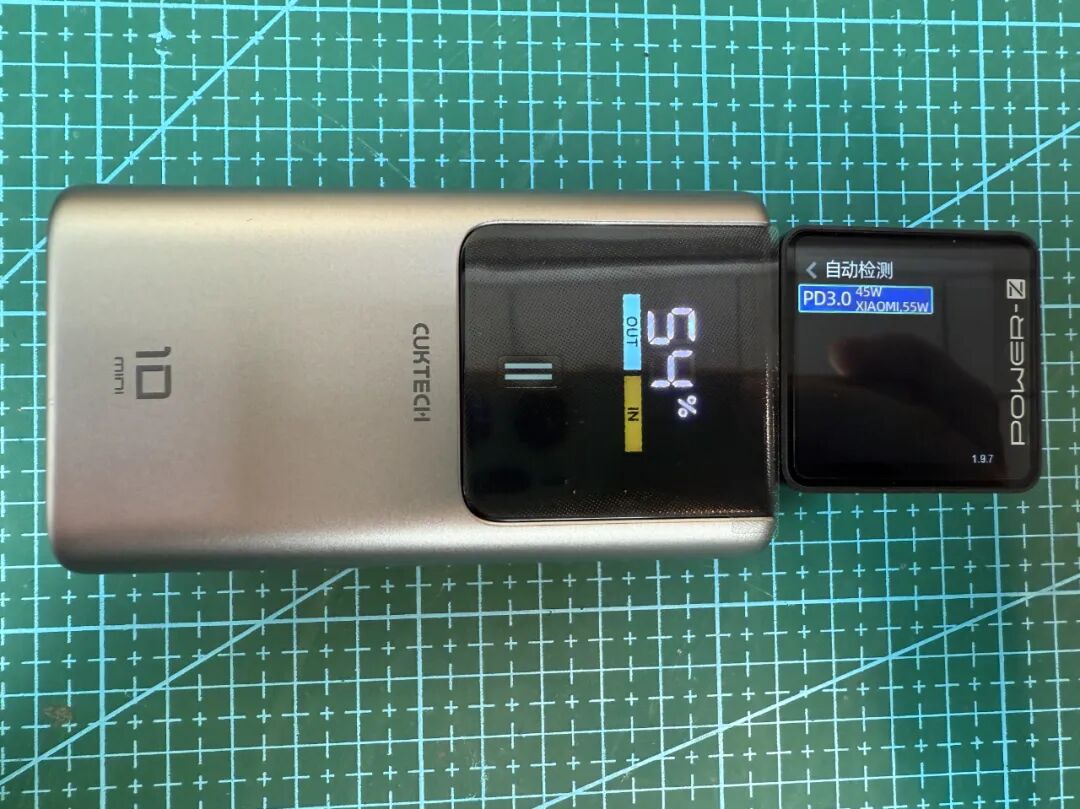

PDO报文显示，C1口支持5V3A、9V3A、12V3A、15V3A、20V2A五组固定电压档位，还有PPS 5-11V5A以及小米5-20V2.5A私有协议。

USB-C2口同样支持PD3.0和XIAOMI 55W私有快充协议，PDO报文跟C1口一致。

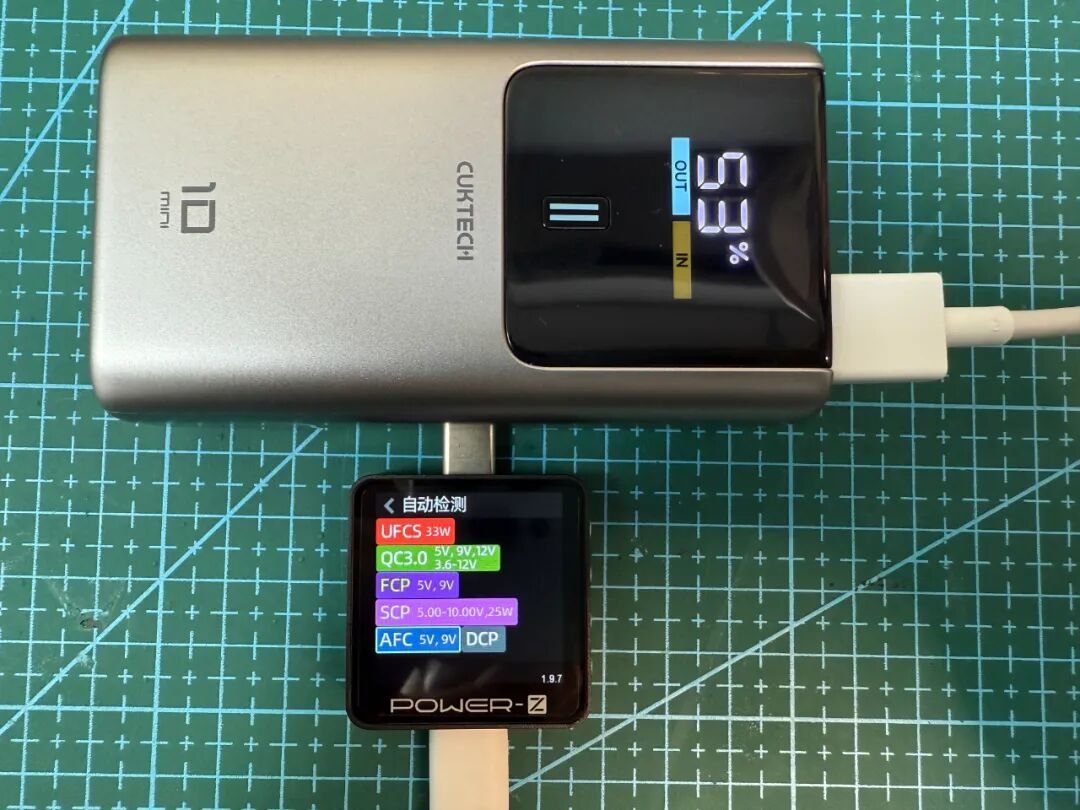

USB-A口则支持UFCS、FCP、SCP、AFC、QC3+、DCP协议。其中UFCS融合快充具备5-11V3A电压档位。

用C1口充电时，我手头只有一个小米90W的A口充电器，这里触发的是PD3.0 45W。要是换成C口充电器，是可以激活55W快充的。

---

正式开拆

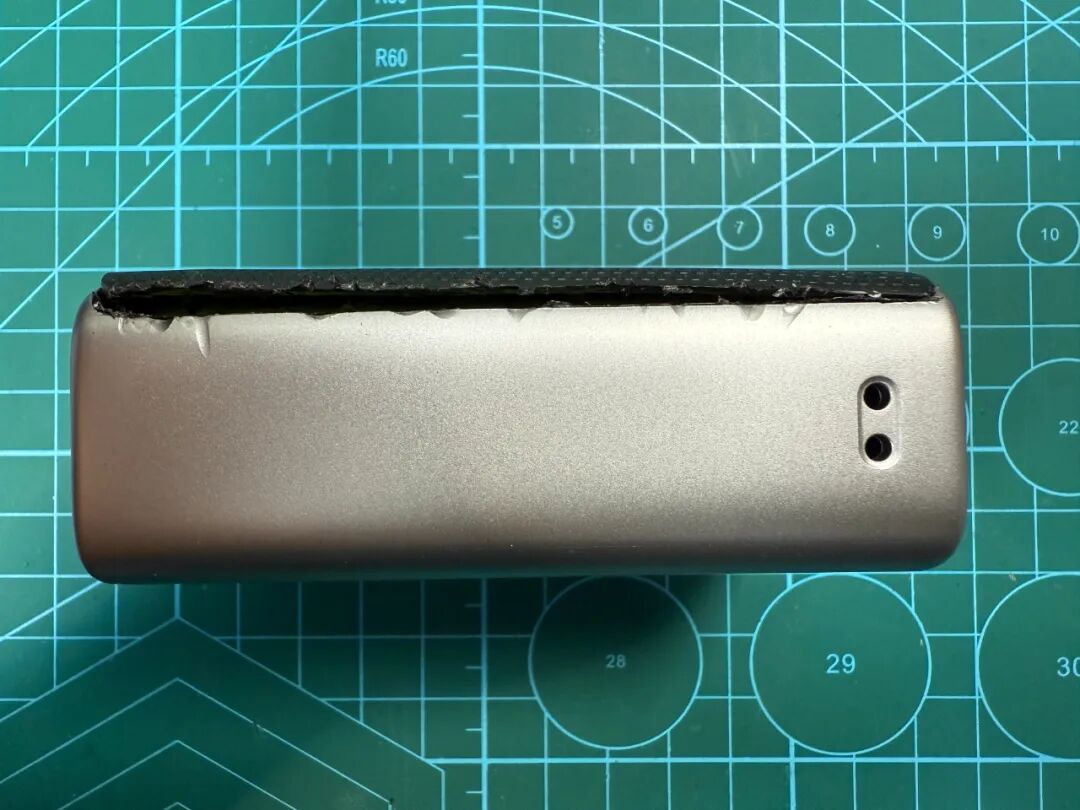

外壳一颗螺丝都没有，估计是用了强卡扣死死卡住的。各种撬棒轮番上阵都纹丝不动，最后只能请出我的小切割机，来个“暴力破解”。不得不说，这结构做得真够结实的。

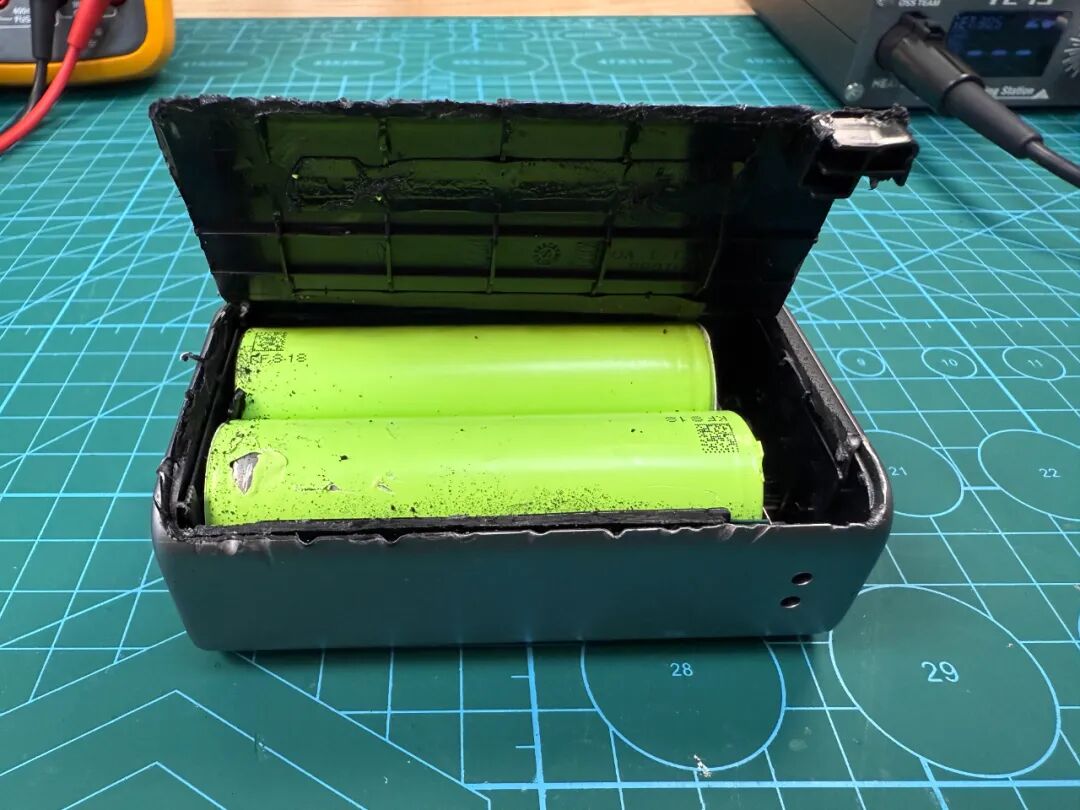

背壳切开后，两粒绿色的锂离子电芯终于露出了真容。

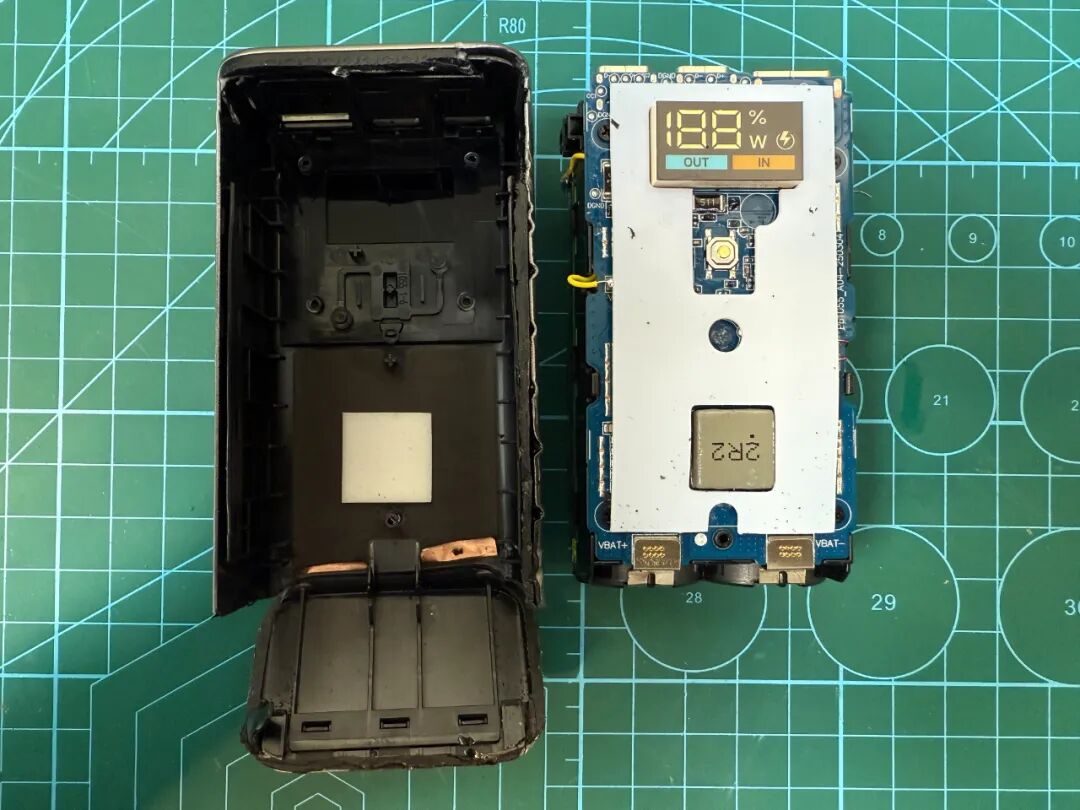

底板也切掉之后，才把整个PCBA连带电池一起取出来。可以看到外壳正面贴了铜箔，PCBA上紧贴着导热硅脂垫，热量通过铜箔和外壳往外散，这套散热设计挺用心的。

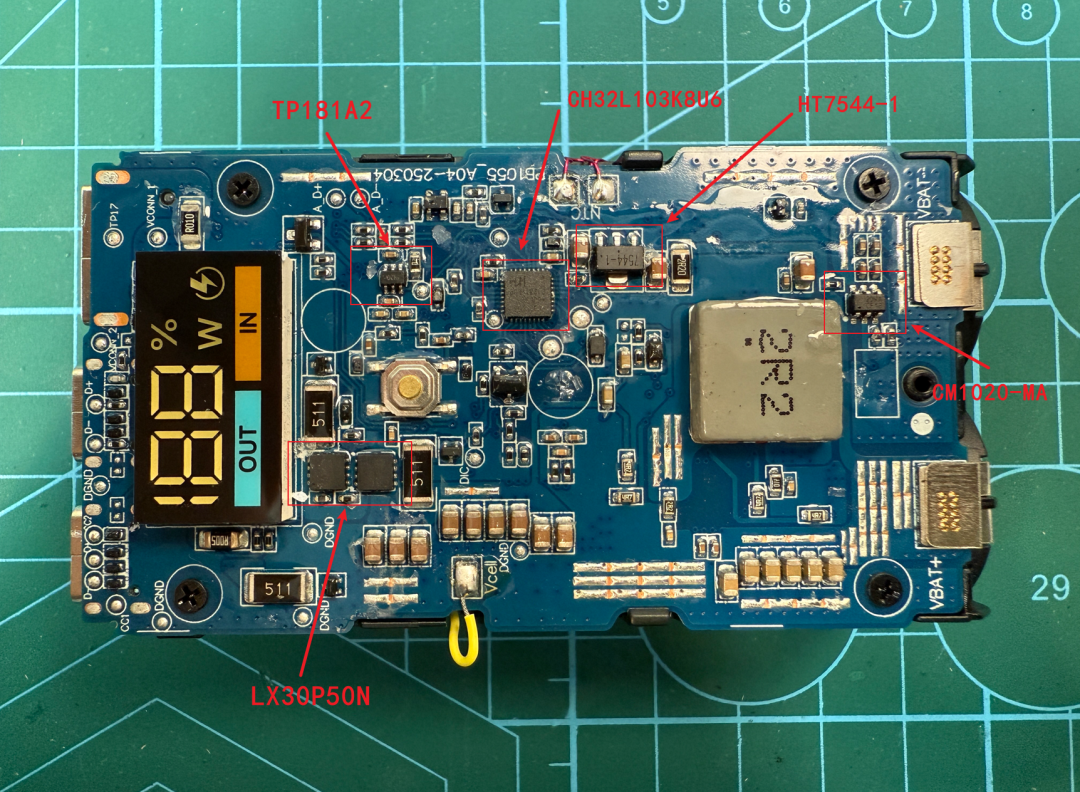

电路板正面，依序排布着锂电保护芯片、快充协议MCU、开关MOS和数码管等主要元器件。正反两面都刷了三防漆，防护做得不含糊。

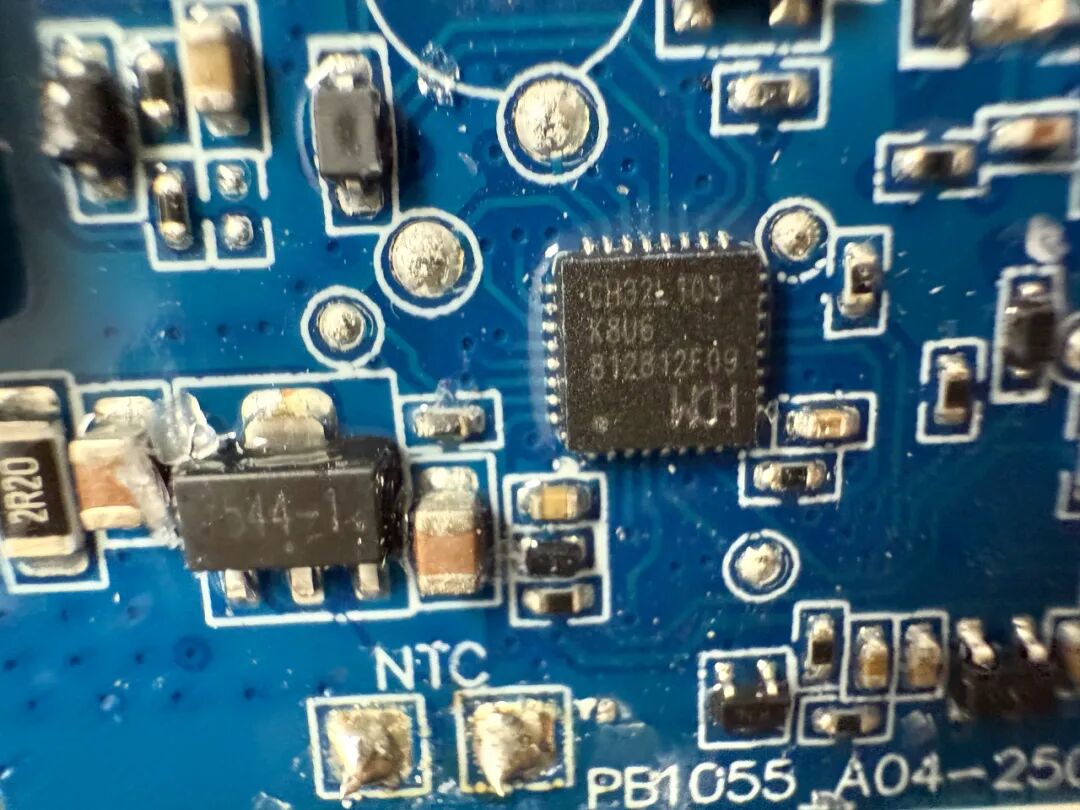

MCU来自沁恒微的CH32L103K8U6，是一颗基于青稞RISC-V内核设计的低功耗通用微控制器。这颗芯片内置了USB和PD PHY（物理层），直接支持USB PD及Type-C快充功能，封装是QFN32。

对于充电宝这种由电池供电的设备，MCU用低功耗方案是刚需。L103内置低功耗定时器，动态和静态功耗都压得很低，还有按键唤醒功能。数码管显示也是这玩意儿直接驱动的，其高速SPI接口速率能跑到48M，在驱屏方面同样有优势。我盲猜一个，NTC热敏电阻做温度监控的电压采集报警，很可能也是L103在负责。至于USB-C1口支持的QC2.0、PD3.0、XIAOMI 55W这些协议，PD协议的控制核心就是CH32L103K8U6。

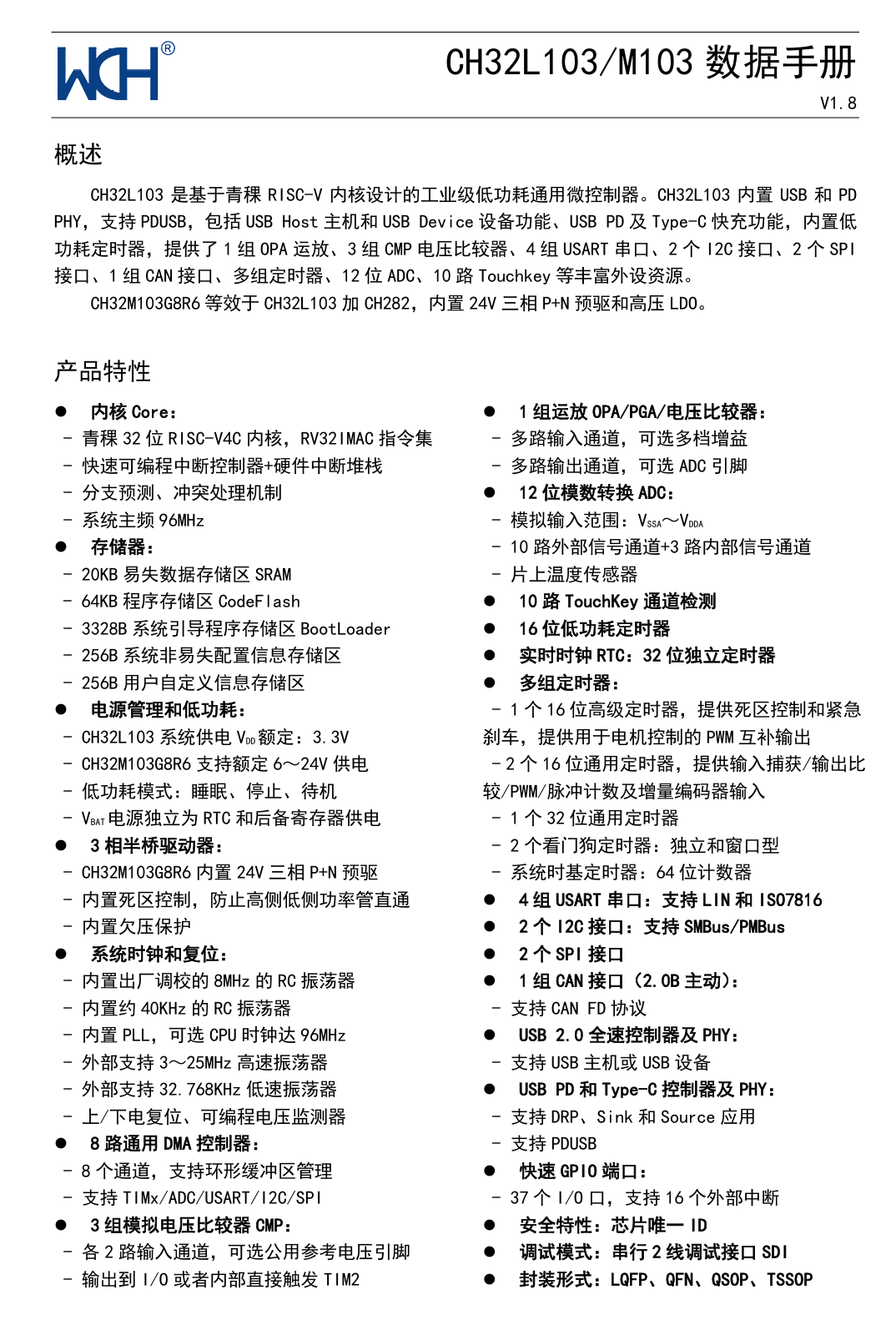

根据官方手册介绍，L103相比常规通用MCU，最大的差异化卖点就是PDUSB——集成了USB通讯和Type-C PD双功能，既能当USB Host（主机），也能当USB Device（设备）。供电电压范围也宽，1.8V到3.6V都能跑。其它通用外设资源也同样丰富：DMA、模拟电压比较器、运放、ADC、多组定时器、TouchKey、USART、I2C、SPI、CAN，一个不少。内置TouchKey模块这点，对Type-C小家电应用来说简直不要太合适。MCU旁边还蹲着一颗丝印7544的LDO，输出4.4V，最大能提供100mA电流。

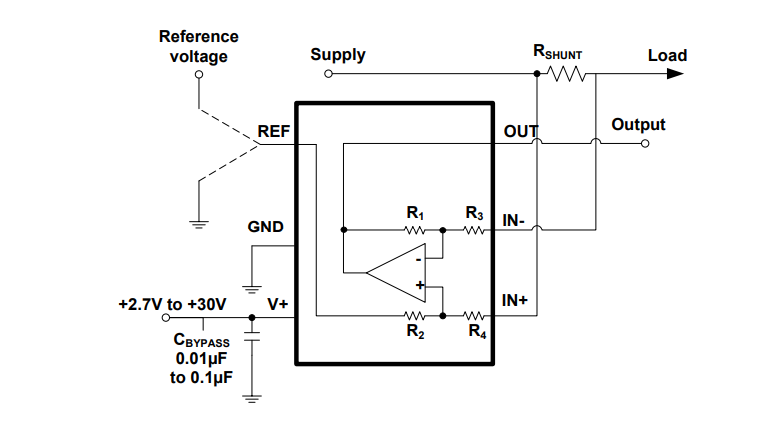

MCU右边有颗丝印9A20的芯片，查了下型号是TP181A2，是一颗零漂移双向电流检测放大器。它的作用是检测分流器两端的压降，共模电压范围从-0.3V到36V，而且跟电源电压无关。

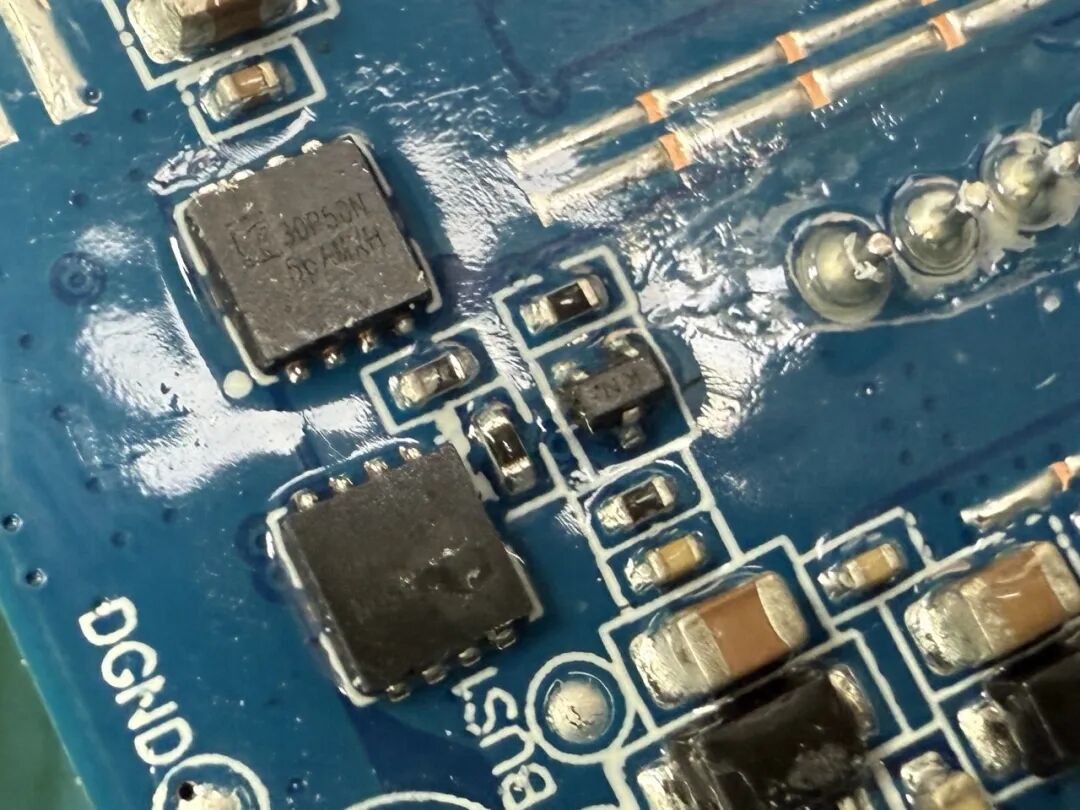

USB-C1口的VBUS开关管，用了两颗LX30P50N。这是PMOS，-30V耐压，-50A通流能力，导通电阻Rds仅8.6mΩ，封装是DFN3X3-8L。C2口的VBUS开关管同样配置，也是两颗LX30P50N。

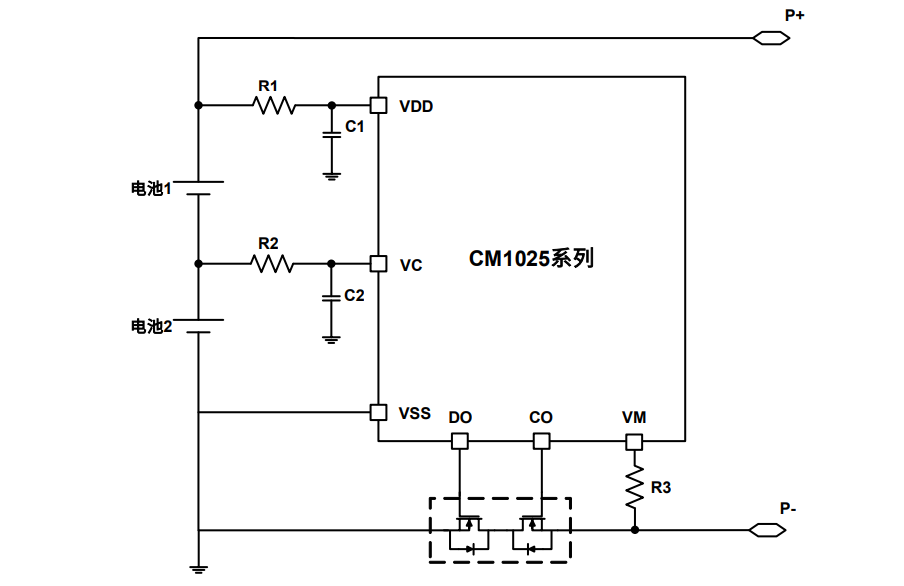

接着往下看，靠近锂电池还有一颗锂电保护芯片，丝印是20MA，型号CM1020-MA，SOT23-6封装。这是一款专用于2串锂离子或磷酸铁锂电池的保护芯片，内置高精度电压检测和电流检测电路，支持过充、过放、放电过流、短路、充电过流等各种异常检测。

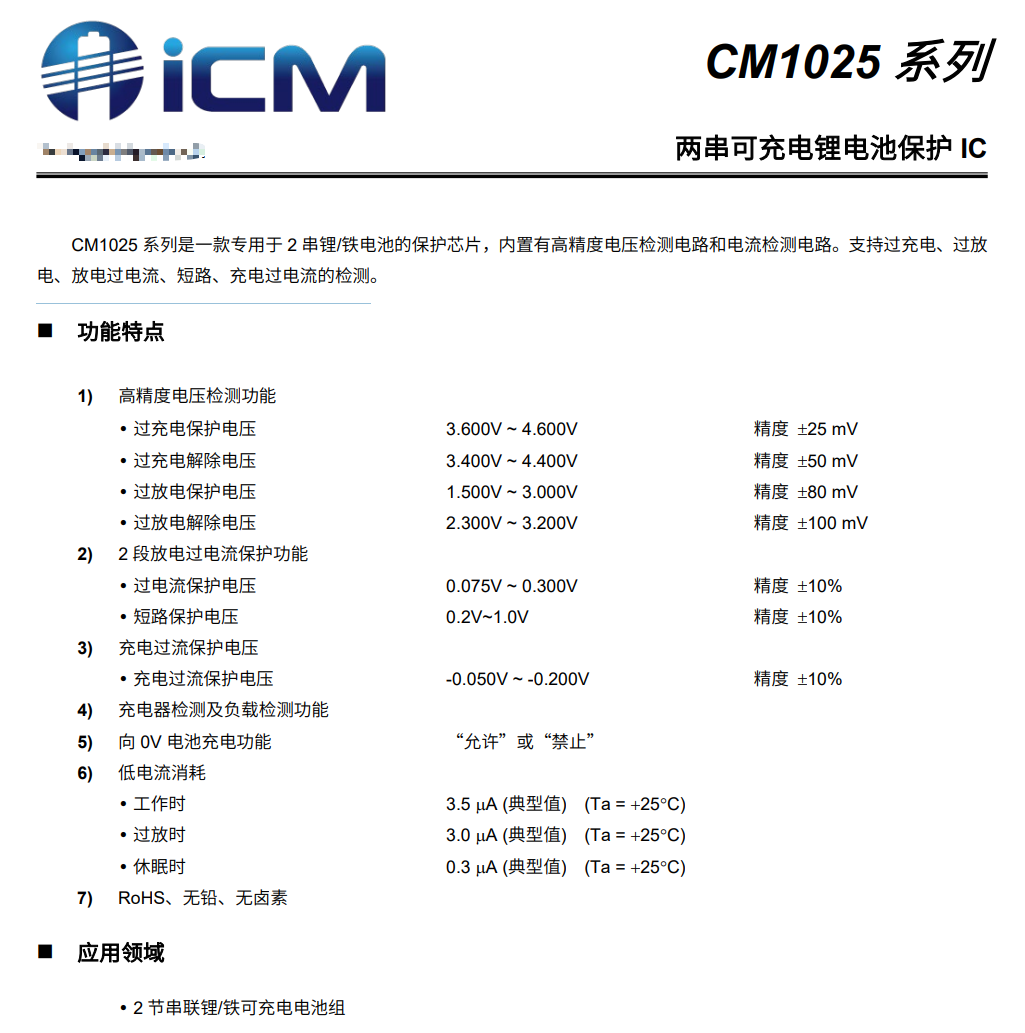

不过据我了解，CM1020这会儿已经停产了，可以用同系列的替代型号CM1025-MA。说到这儿，圈里搞硬件安全与逆向分析的朋友如果想深入研究这类BMS保护板的漏洞或者固件逻辑，可以去隔壁安全/渗透/逆向板块转转，应该有不少同道中人。

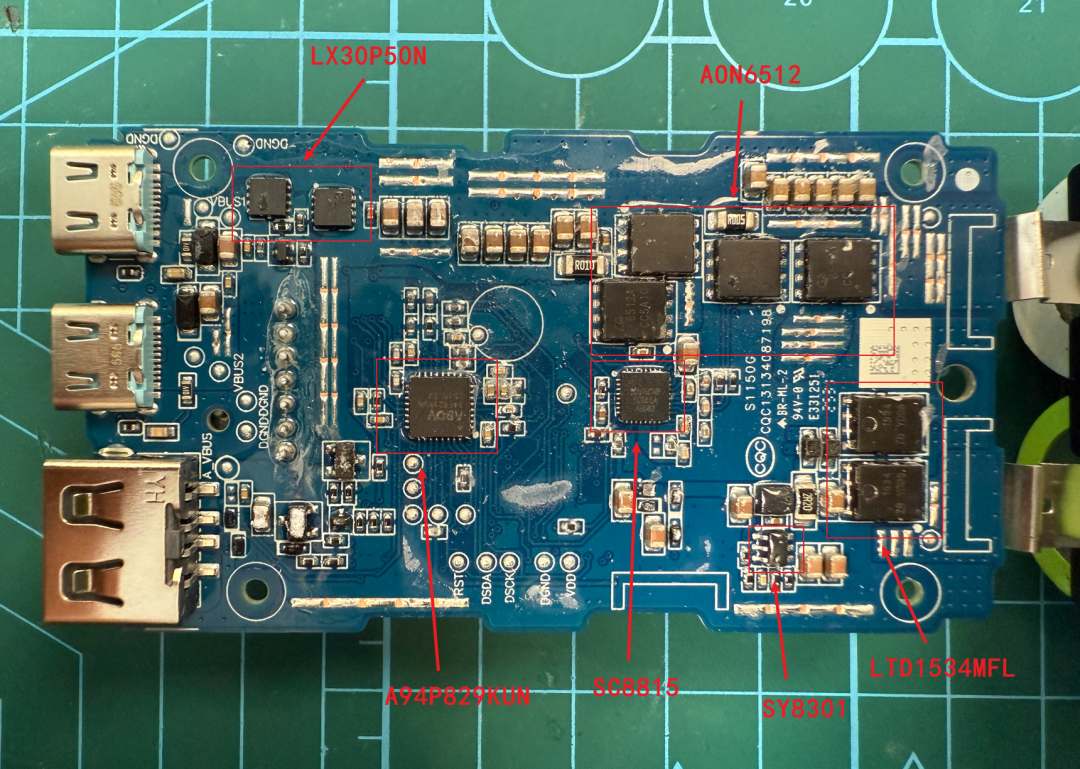

翻到板子背面，依次排布着锂电保护管、同步升降压控制器、开关管、协议芯片和MOS管。

USB-C2以及USB-A口的充电协议，由一颗A94P829KUN芯片实现。这是ABOV现代推出的PD3.1协议芯片，支持USB-C和USB-A双接口快充，内置8051内核，32QFN封装。

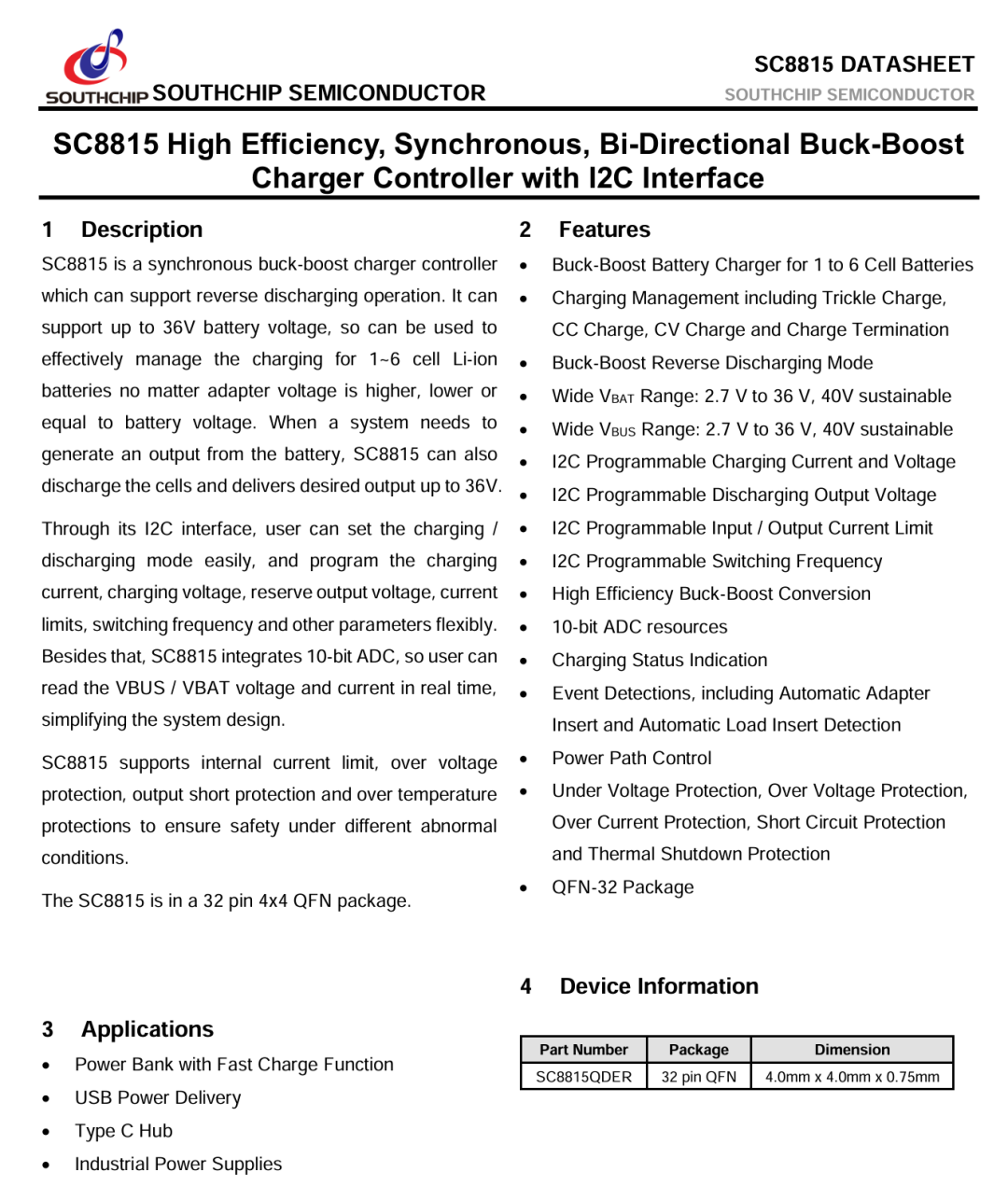

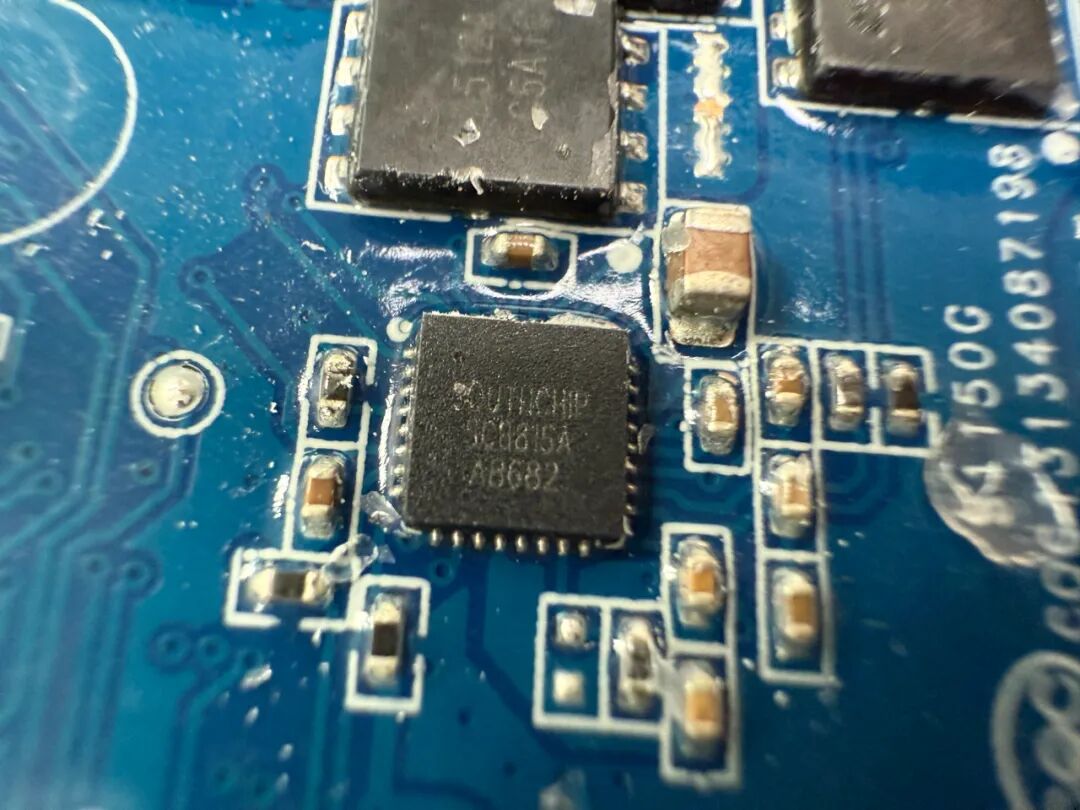

同步升降压充电控制器则来自南芯的SC8815。这是一颗高效同步双向升降压充电器控制器，带I2C接口，能有效管理1至6节锂离子电池的充放电。通过I2C接口，用户可以很方便地配置充电/放电模式，还能灵活编程设定充电电流、充电电压、备用输出电压、电流限值、开关频率等一系列参数。

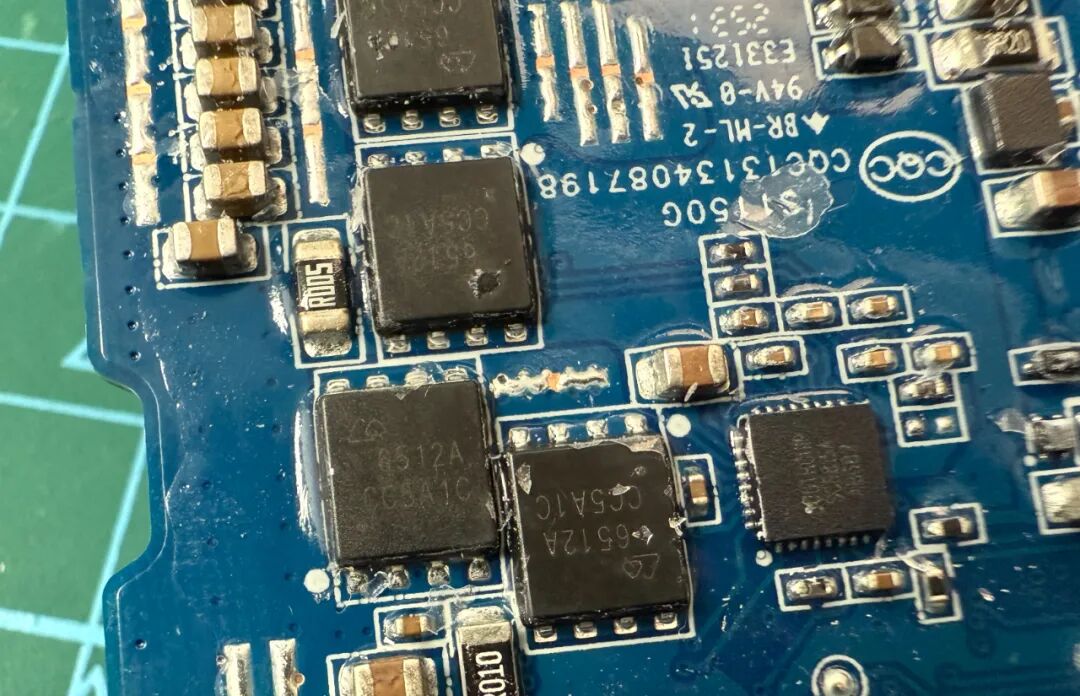

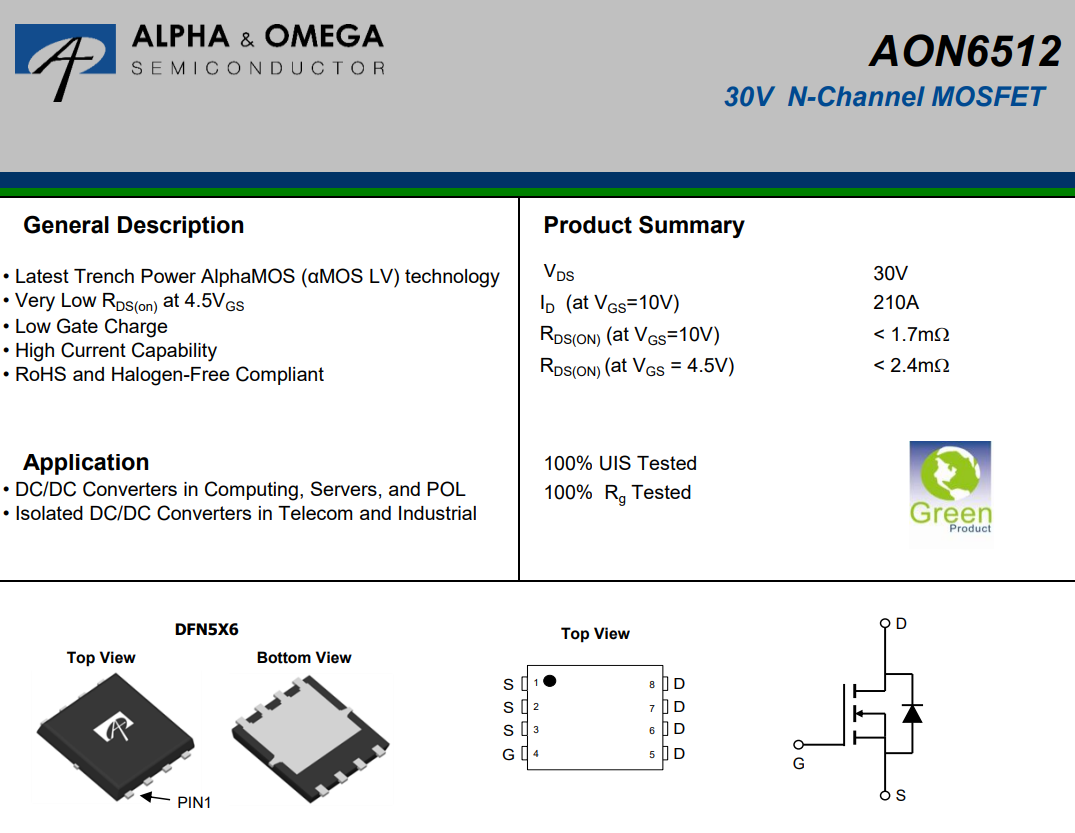

SC8815外围电路上，挂了四颗外挂NMOS，用的是AOS万代半导体的AON6512。这颗管子有30V耐压，210A的大电流承载能力，Rds(on)最低能做到1.7mΩ（@10V），在快充领域应用很广。

电池保护对管则选用了领泰的LTD1534MFL，同样是30V耐压，130A电流能力，Rds(on)最低1.5mΩ@10V。

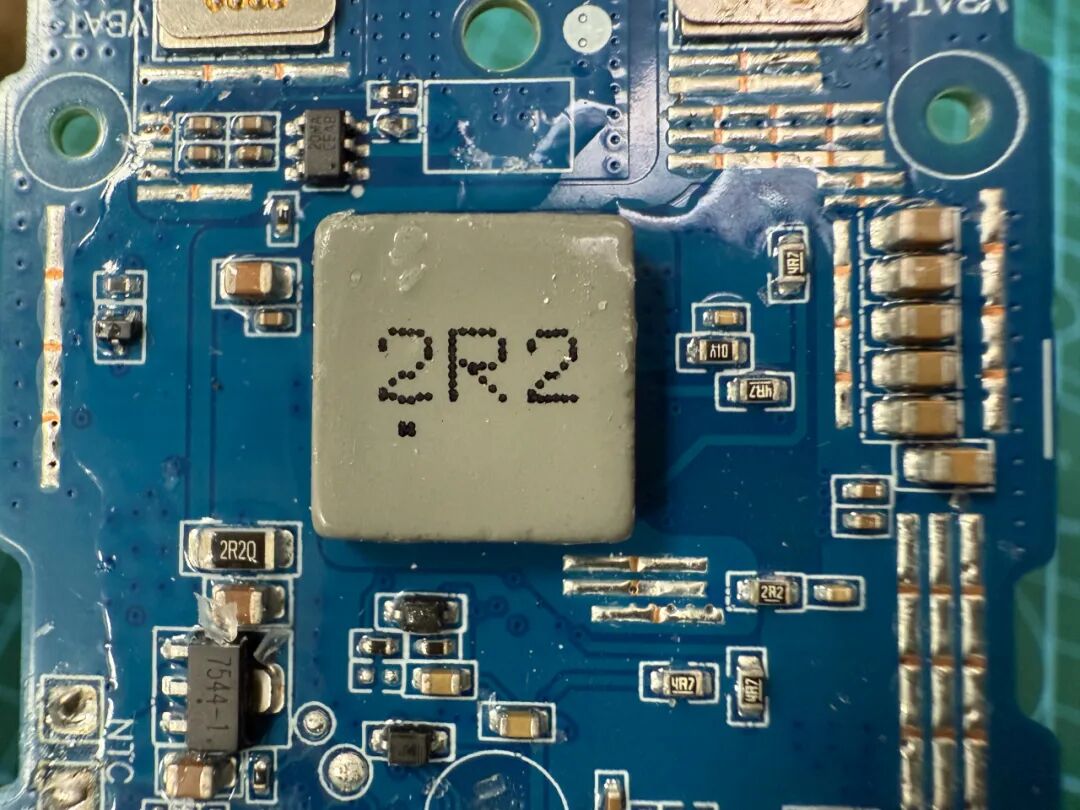

板上还有一颗Buck-Boost用的2.2μH大电感。

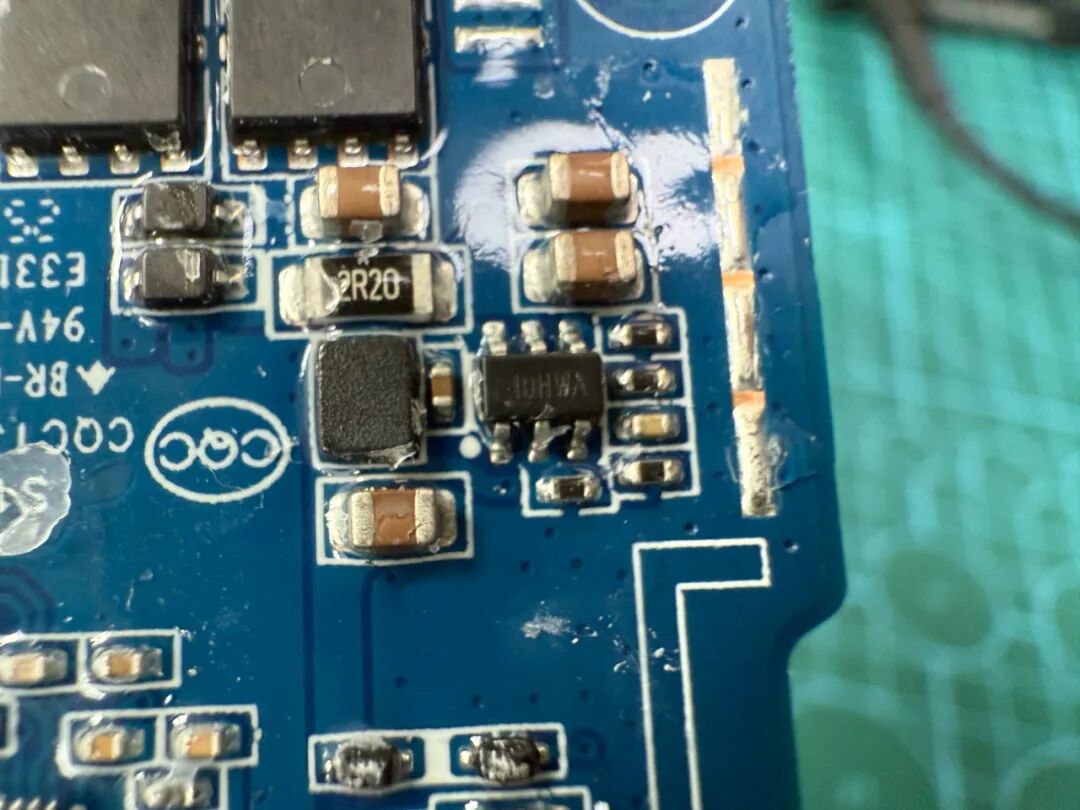

丝印luHWA的DCDC来自矽力杰SY8301，输入电压范围4.5-40V，能稳定输出1A负载电流。

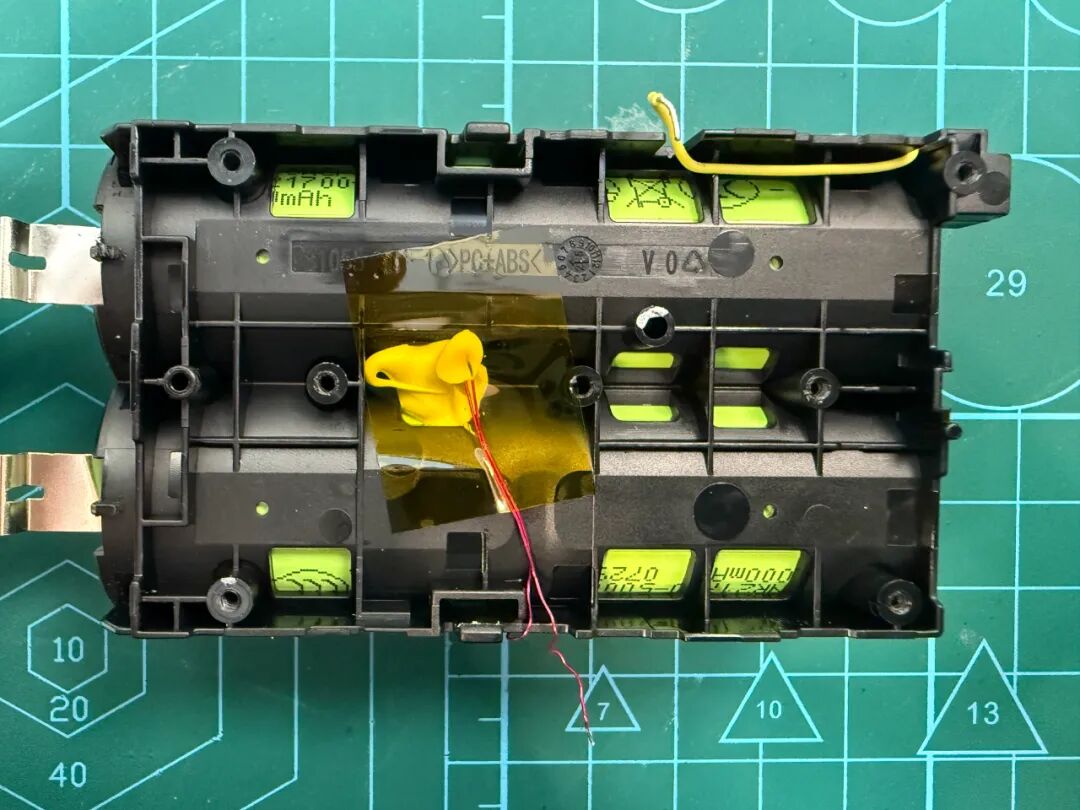

电池包旁边，有一颗NTC热敏电阻负责温度监控，防止充放电时温度异常。

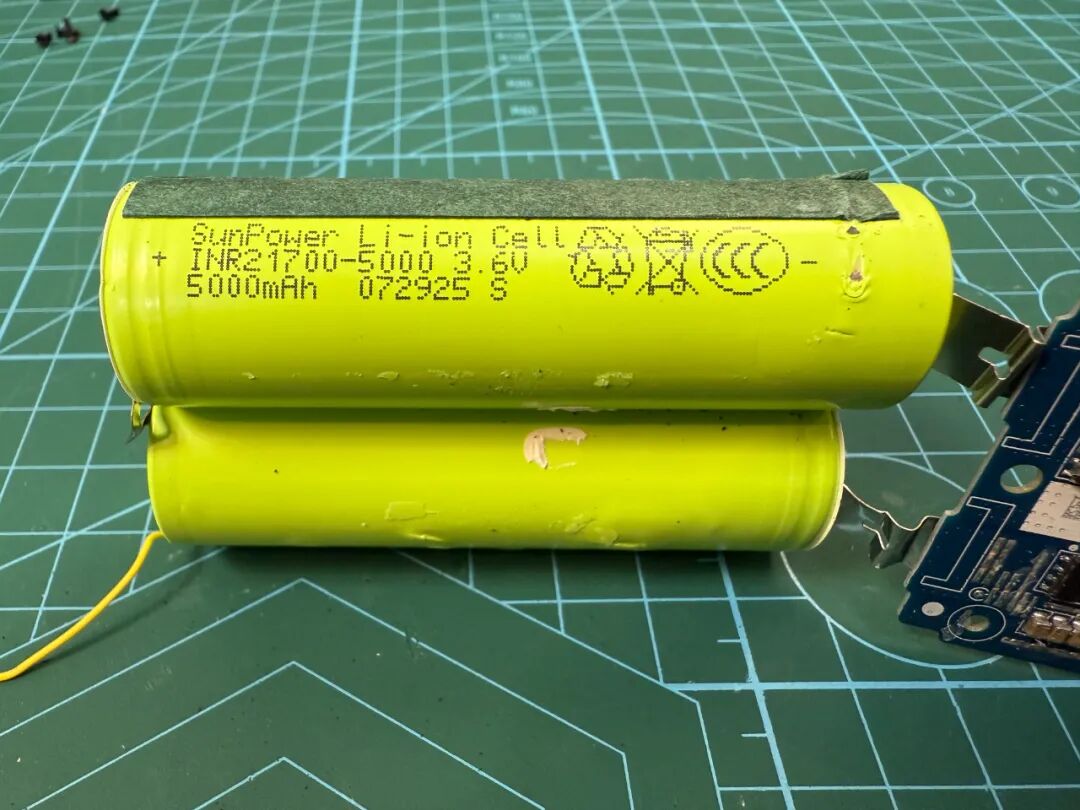

两颗串联的锂电池来自SunPower长虹三杰，型号INR21700-5000，单颗3.6V，容量5000mAh。这电芯不简单，瞬时放电电流能怼到90A，是正儿八经的动力电芯，同样通过了CCC认证。

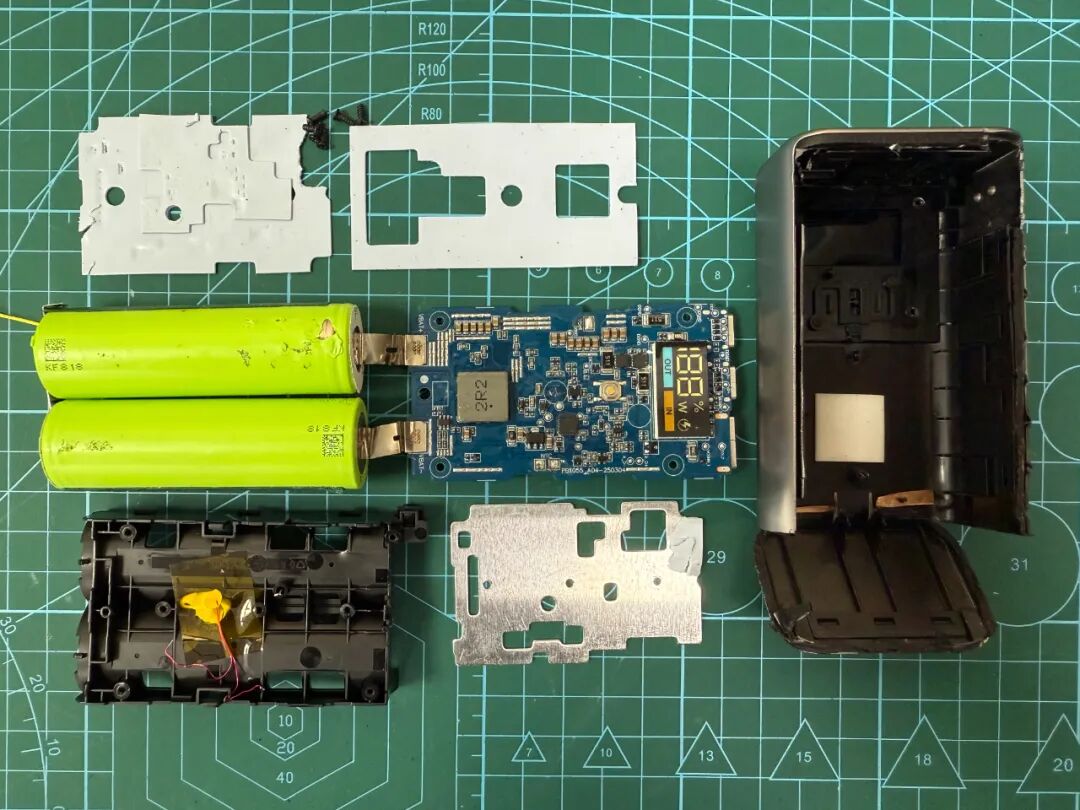

最后来一张全家福。整机用料和做工确实没得说，RISC-V主控、南芯双向升降压、大厂MOS和动力电芯，方案设计称得上扎实。可惜拆成这样是肯定装不回去了……得，赶紧网上下单再给媳妇儿赔个新的。

快充移动电源这东西，出门在外能快速给手机回血，体验提升还是很明显的。大家觉得酷态科这套方案整体设计怎么样？欢迎在评论区聊聊你的看法。
