飞利浦BT25蓝牙音箱拆解：PCB元器件识别与BOM成本分析

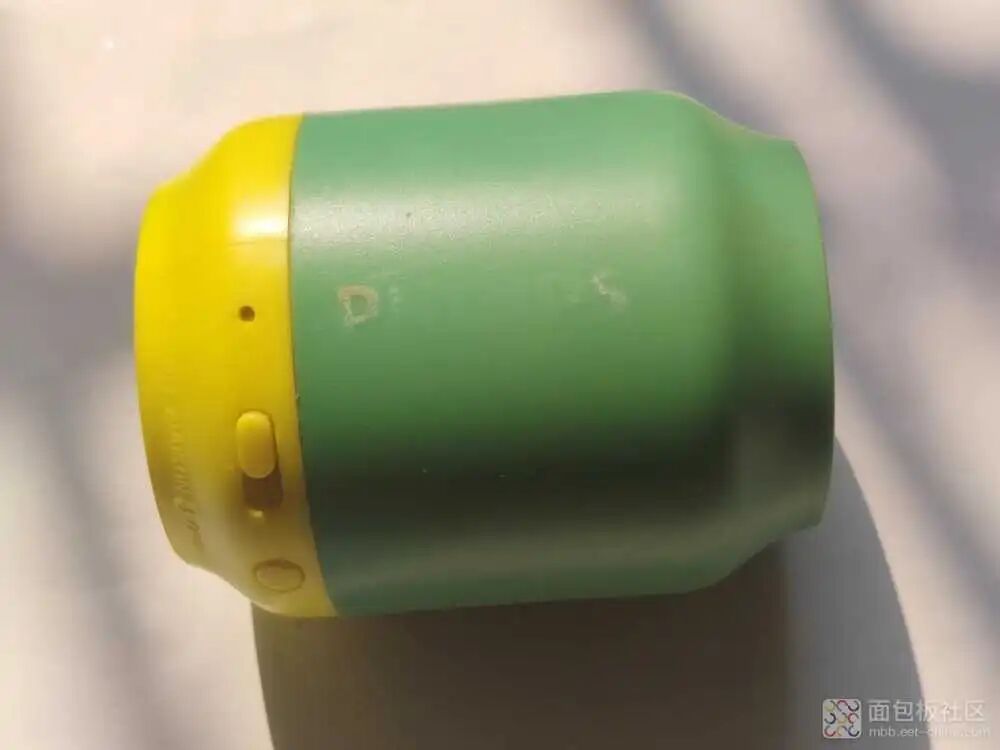

飞利浦 BT25 是一款面向户外场景的便携蓝牙音箱。外观设计比较小巧，握在手里没什么负担，放进背包侧兜也很轻松。下面直接拆开，从外壳到 PCB 逐一看过去。

BT25 内置蓝牙模块，市面上的蓝牙手机、平板电脑这类设备基本都能直接配对，连接门槛不高。

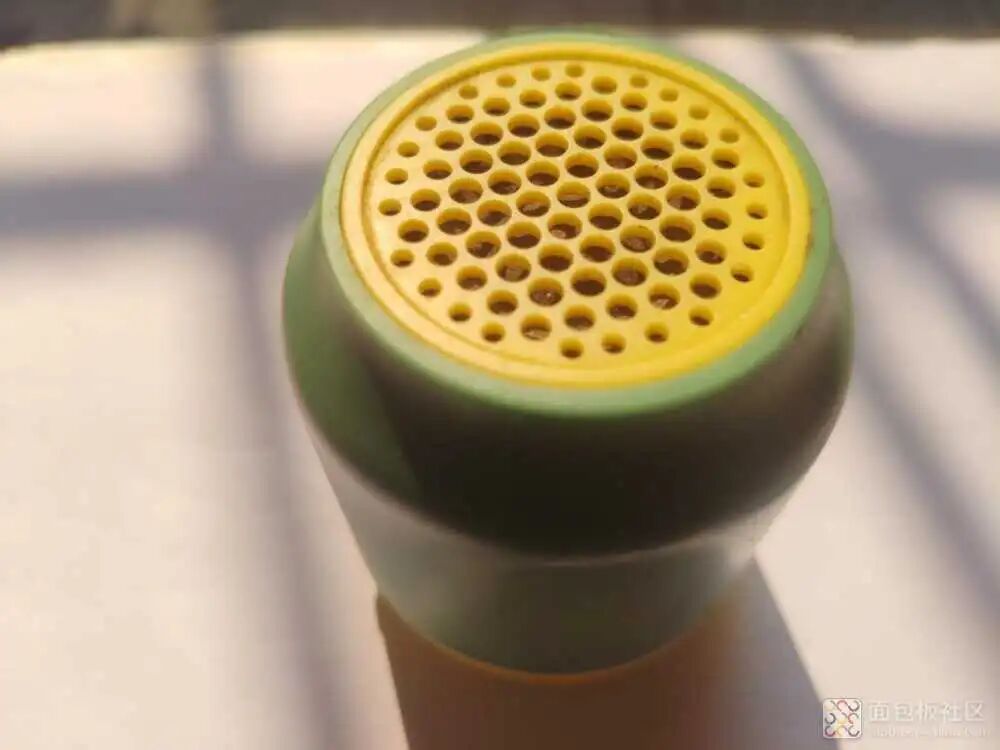

音箱内部装了一只 1.5 英寸的全频扬声器，并加入专利音效增强技术来提升低音表现。即使拿到户外比较开阔的环境里，整体听感也还算饱满，不会显得干瘪。

蓝牙连接的兼容性做得不错，手机、平板以及带蓝牙的播放器都能识别。

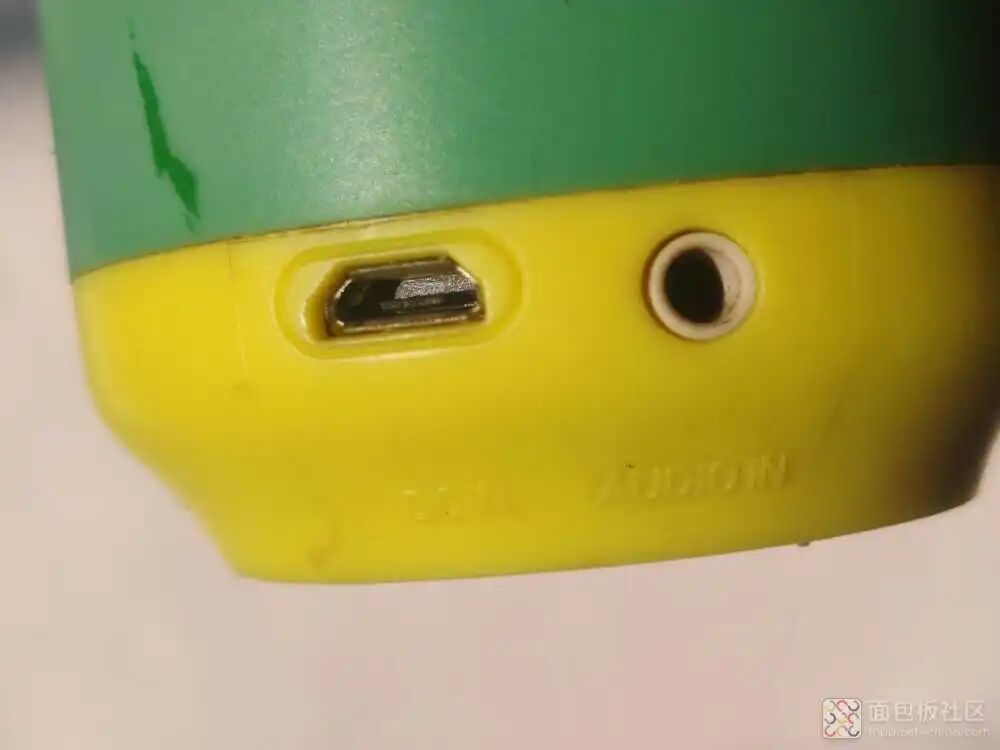

底部左侧是 Micro USB 充电口，右侧是 3.5mm 的 AUX 音频输入口。也就是说，除了蓝牙，它还能通过有线方式接音源，使用时多了一个选择。

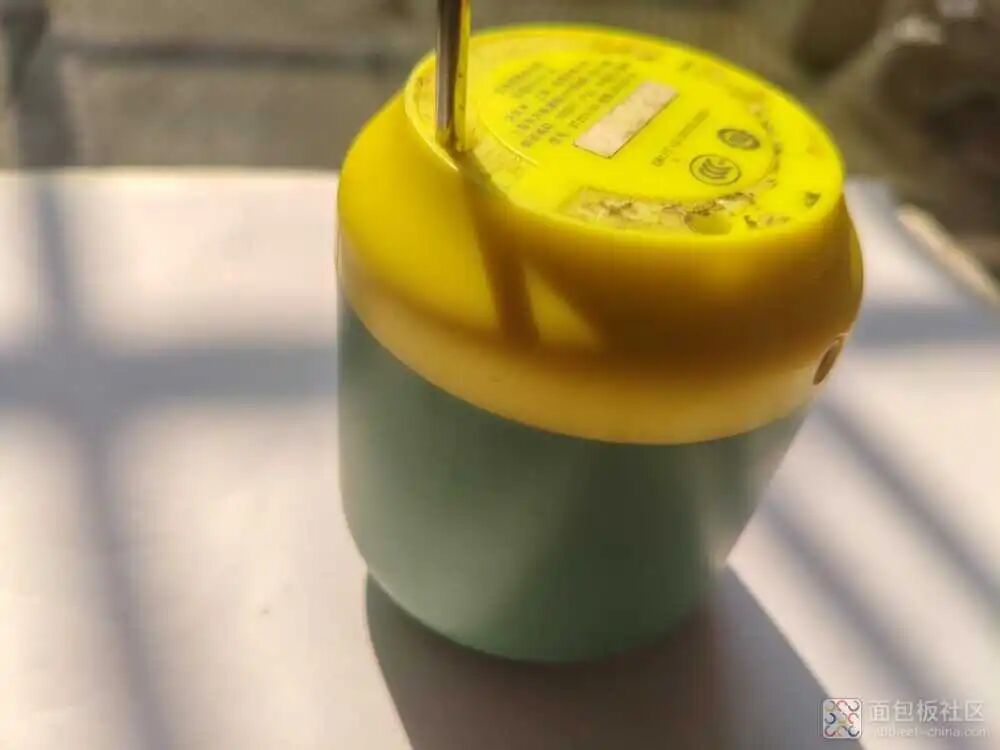

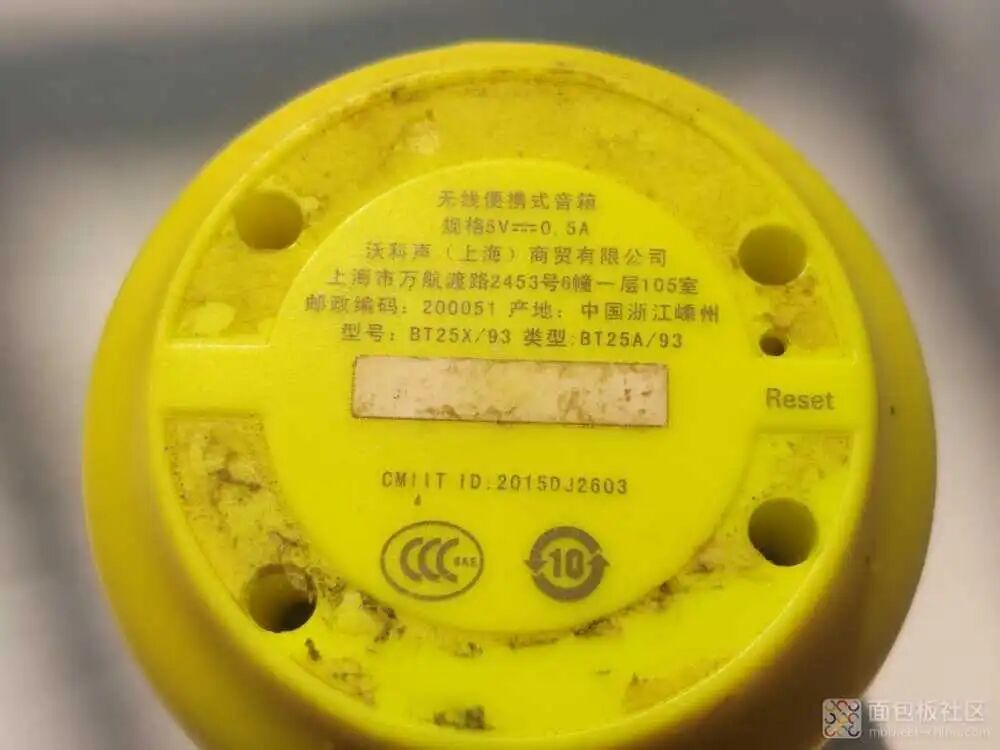

铭牌上标明了经销商和地址，型号是 BT25X/93，类型 BT25A/93，充电规格为 5V/0.5A。

接下来拧掉固定螺丝，看看内部布局。

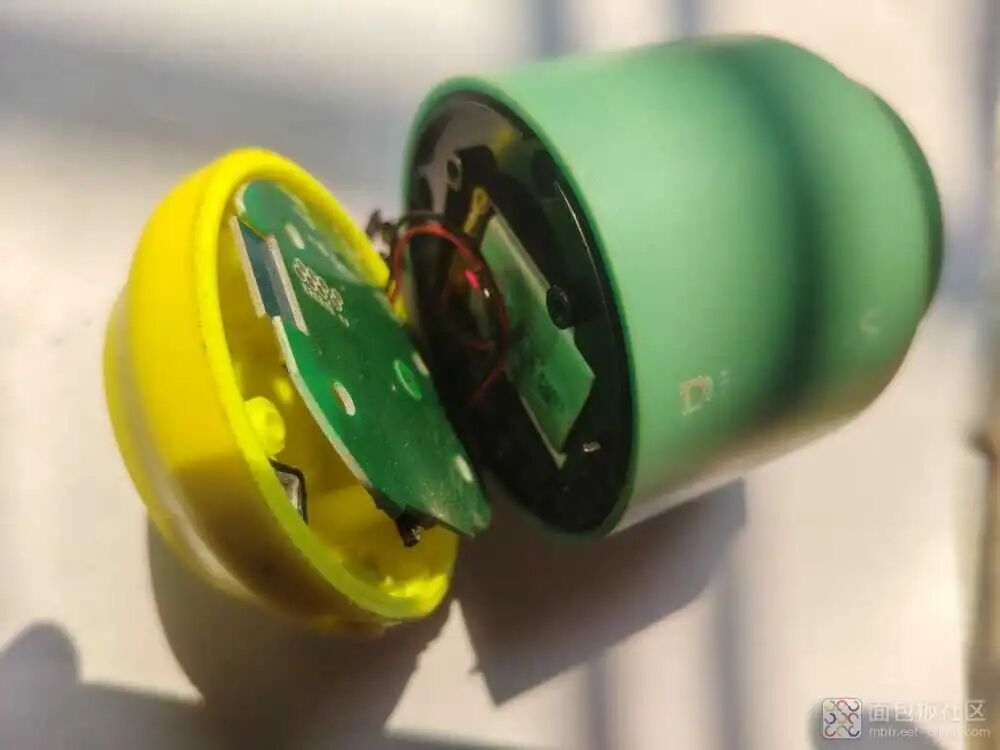

上方的扬声器模块和下方底座可以分离，中间夹着一块 PCB，主要的控制和连接都在这块板上完成。

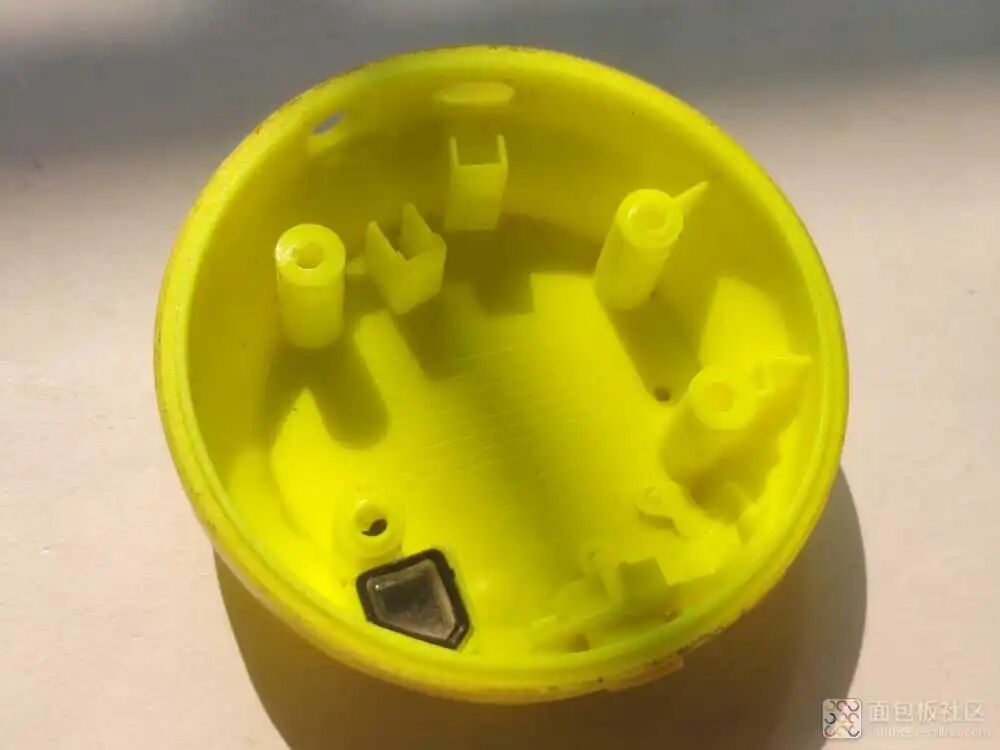

底座上有四个螺丝柱，旁边黑色透明格子是给 LED 指示灯做导光用的。

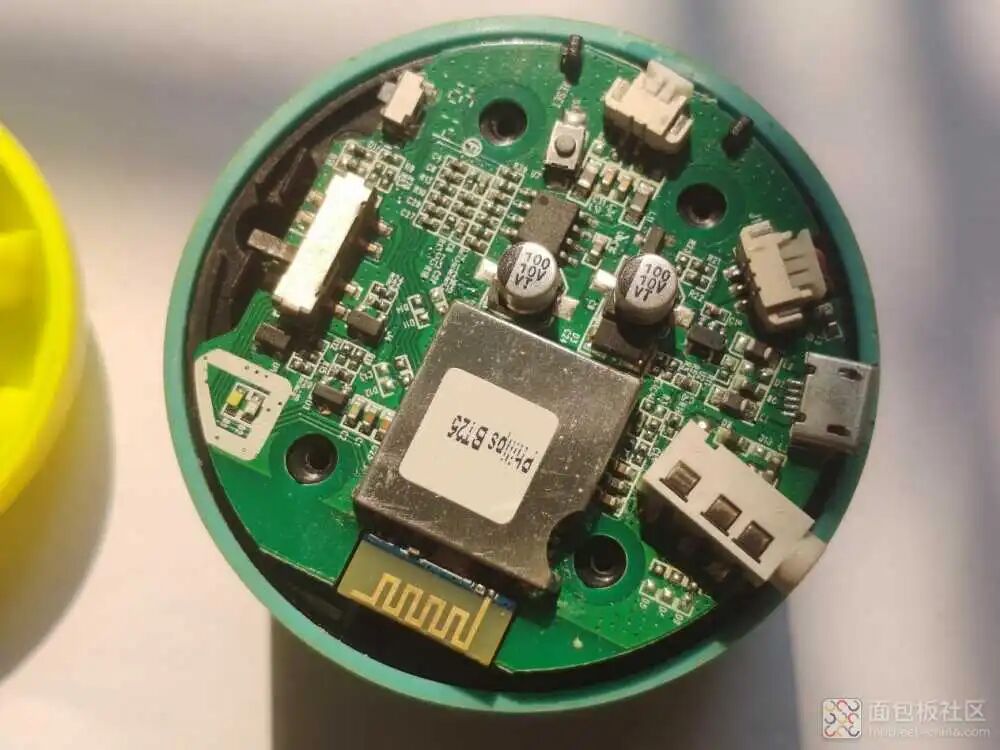

中间是一块PCB板子，上面集成了蓝牙模块、主控 IC、贴片电容电阻和开关等元件。蓝牙音箱里这类小板子看着不起眼，但射频、音频、充电、按键控制都靠它，走线和布局其实有不少讲究。

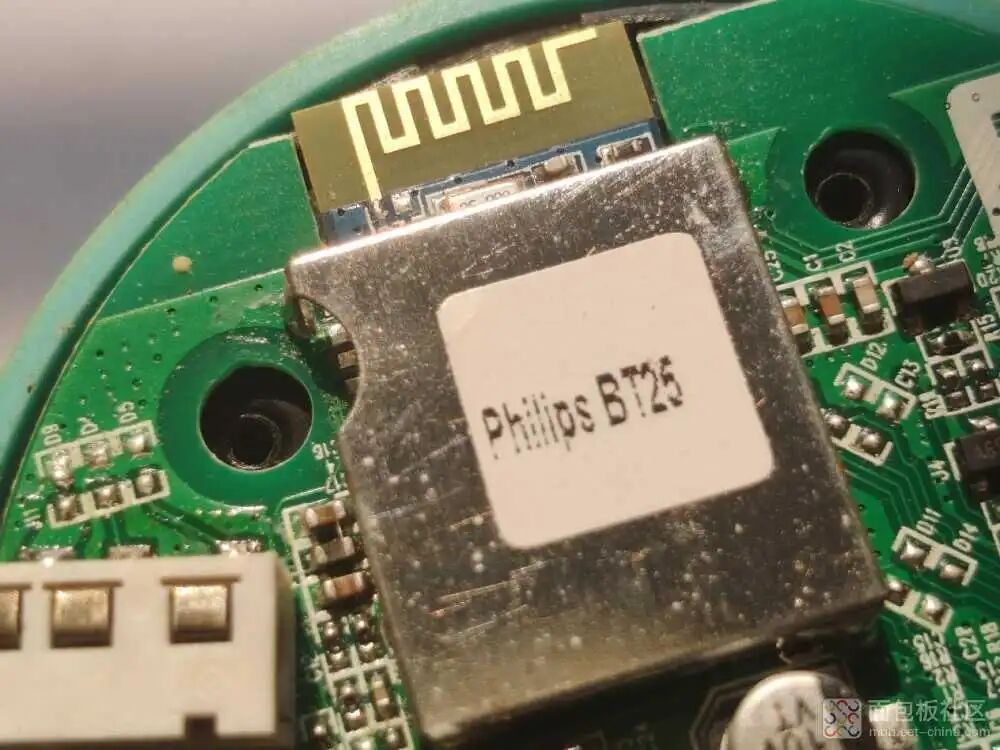

这就是音箱的蓝牙模块，屏蔽罩下方贴有 Philips BT25 标签，天线部分为金色蛇形 PCB 走线，负责无线信号的收发。

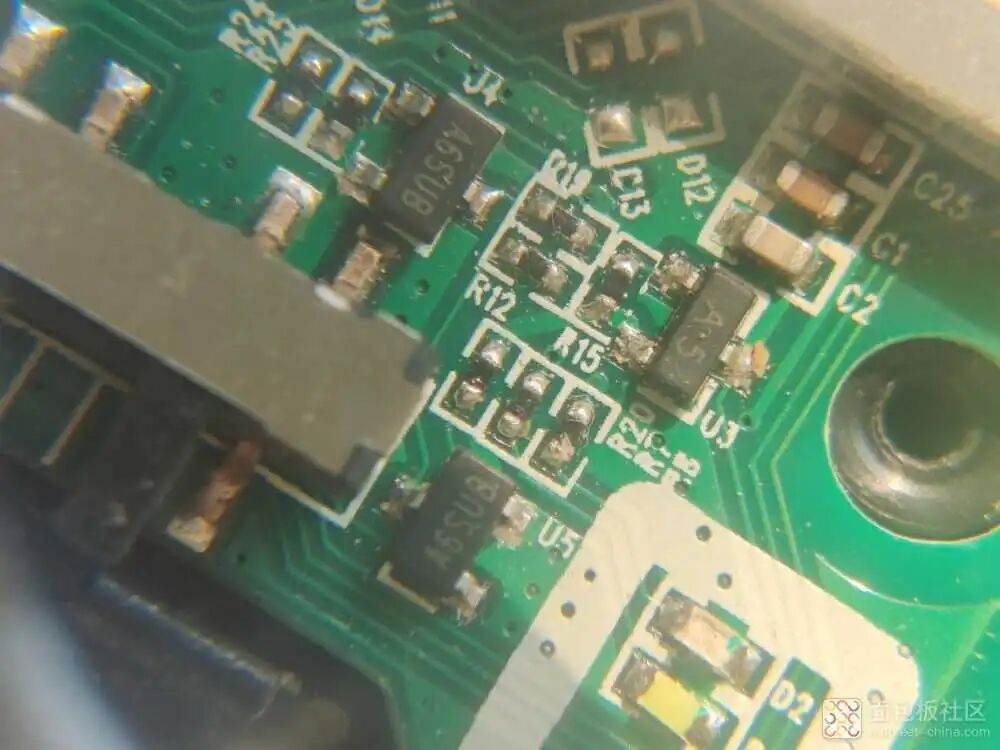

U4、U5 丝印 A6SUB，采用 SOT-23 封装，是 N 沟道 MOS 管，用于电源开关、负载控制和电池供电切换；U3 丝印 A5，同样是 SOT-23 封装，属于 P 沟道 MOS 管，用作电源开关管，控制供电通断。

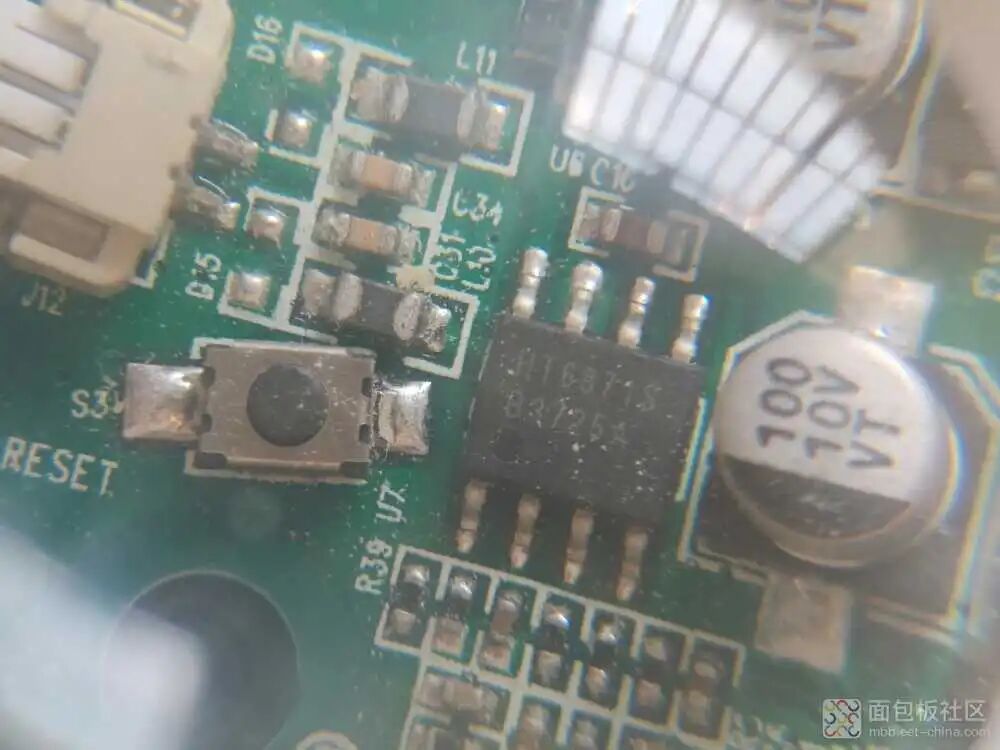

S3 是 RESET 按键。U7 丝印 HT6871S，采用 SOP-8 封装，是一颗 D 类单声道音频功放芯片，专门用来驱动那颗 1.5 英寸小喇叭。

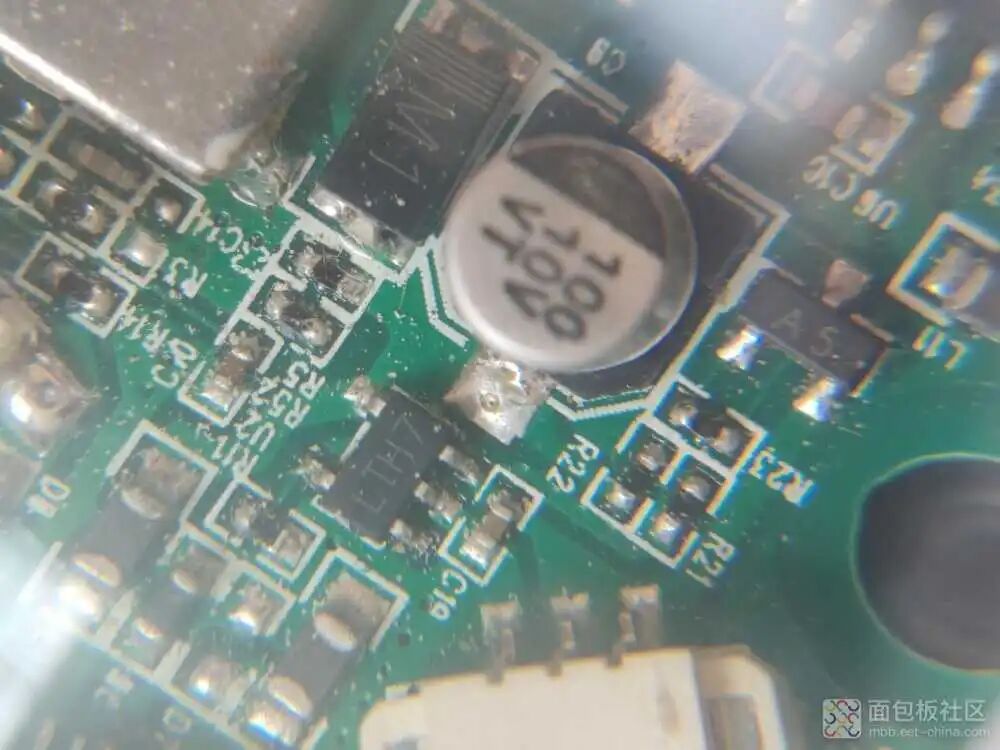

U2 丝印 LTH7，SOT23-5 封装，是单节 3.7V 锂电池的线性充电管理芯片，负责把 5V 输入转换成适合锂电池的充电电压。

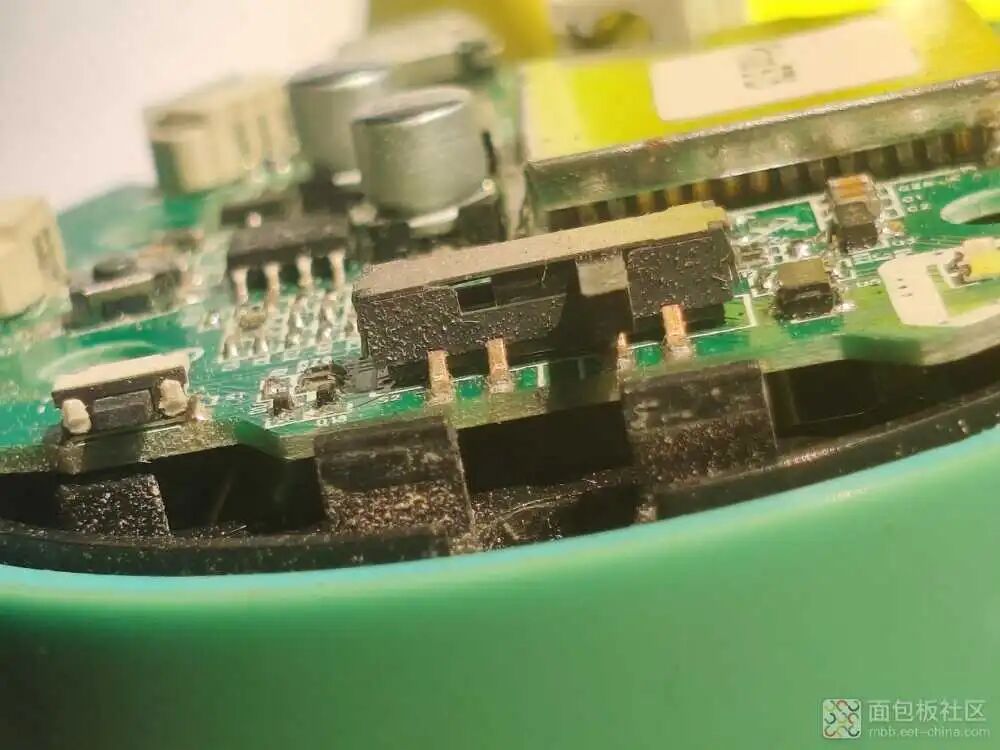

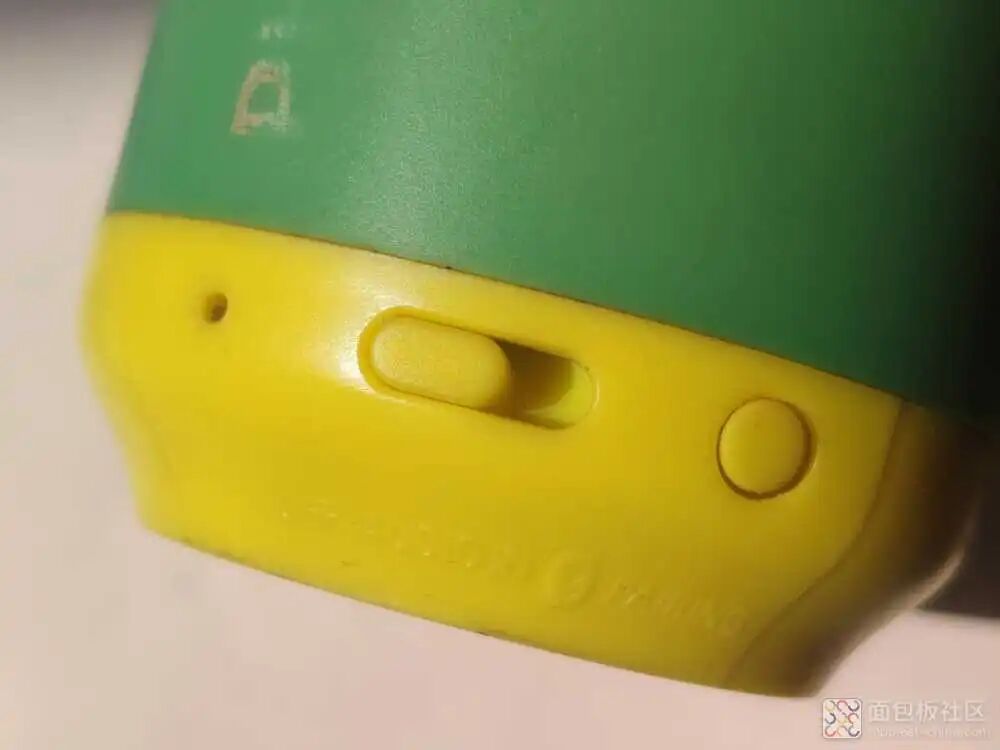

拨动开关有四个焊脚，中间是拨杆，属于常见的滑动拨动开关，用来控制整机电源通断。

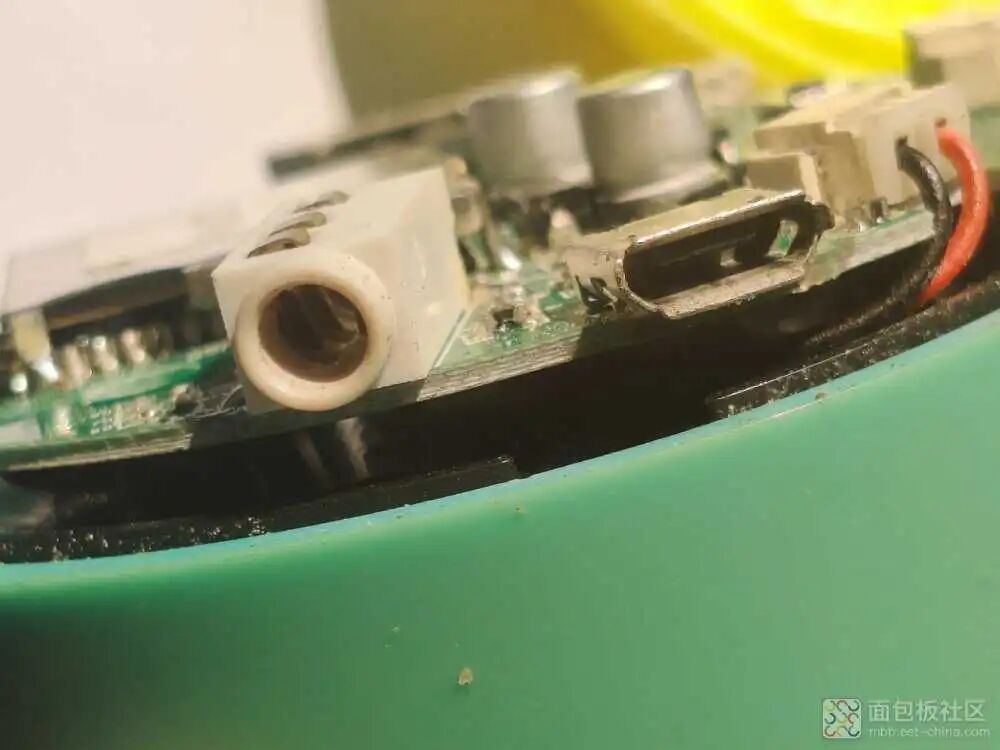

左侧是 3.5mm 音频母座，既能作为 AUX 输入口，也兼容耳机输出；右侧是 Micro USB 母座，用于 5V 充电输入。

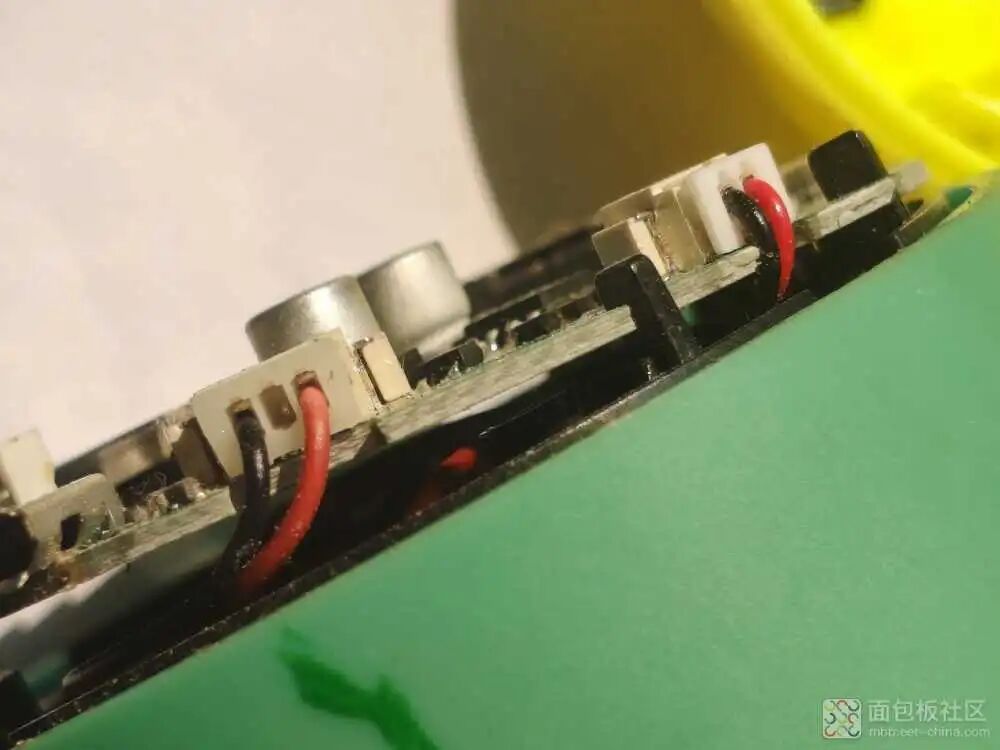

两组红黑线，一组连接到电池包，另一组连接到扬声器，供电和音频输出分得很清楚。

中间那块 PCB 起到核心控制作用，同时连接电池和扬声器，把电源管理和音频输出串在一起。

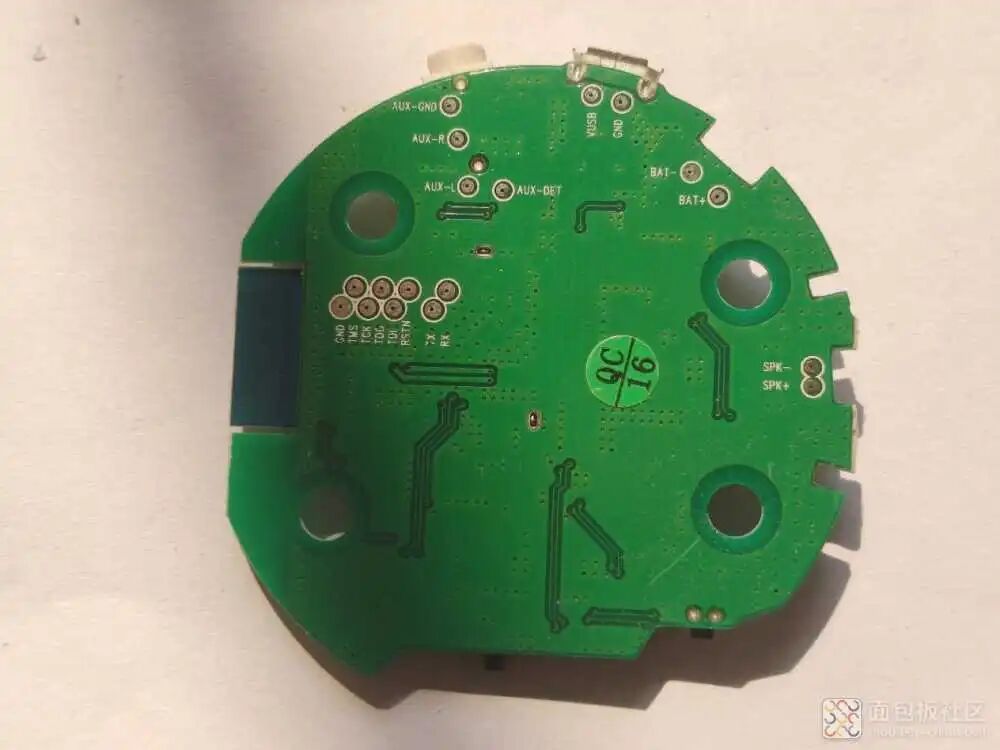

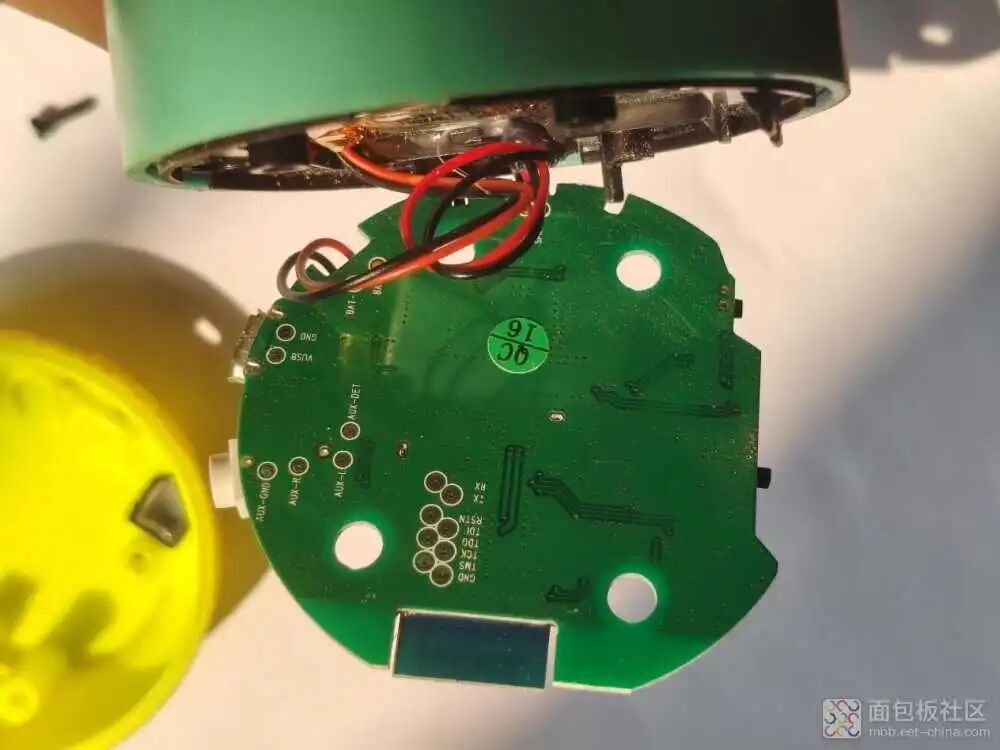

PCB 另一面布满了焊盘标识、过孔和测试点，调试和检测时比较方便定位各路信号。

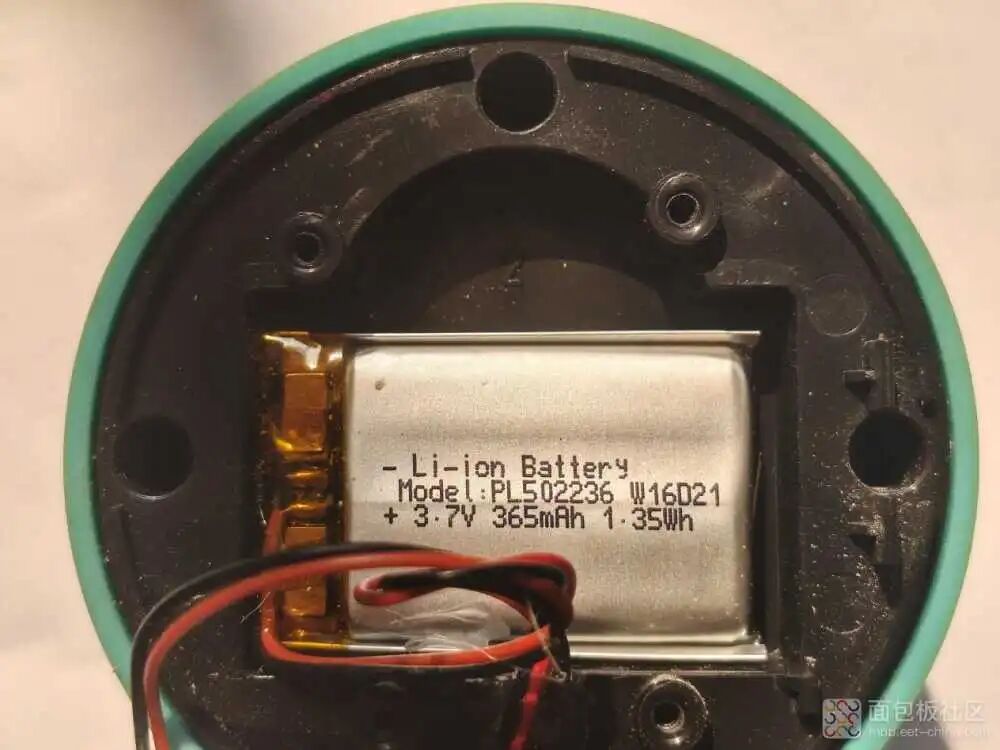

锂电池型号为 PL502236 W16D21，标称电压 3.7V，容量 365mAh，能量 1.35Wh。容量不大，但带动这种小功率音箱足够日常使用。

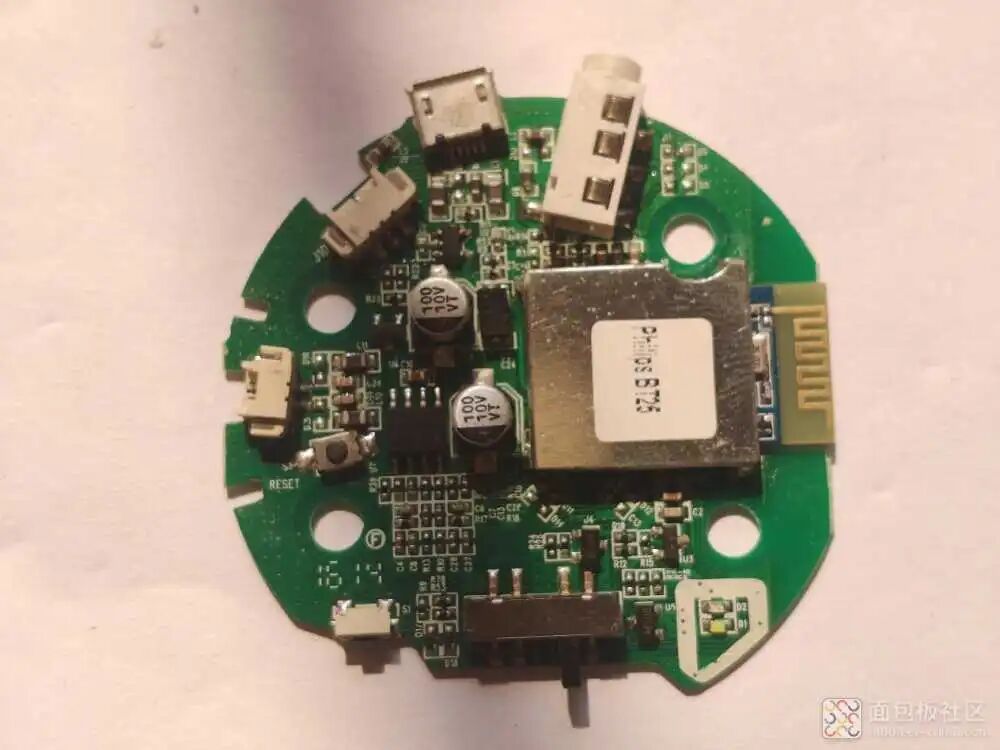

再看看 PCB 顶层的元器件布局，粗略估算一下 BOM 成本。

主板裸板 BOM 约 8.39 元，细分下来：PCB 板 1.1 元；电子元器件合计 7.29 元，其中蓝牙主控模组 3.2 元、充电管理芯片 LTH7 0.28 元、音频功放 HT6871S 0.35 元、贴片铝电解 10V/100μF 0.32 元、MOS 管 A5/A6SUB 0.12 元、Micro USB 母座 0.45 元、3.5mm 音频 AUX 座 0.4 元、拨动电源开关 0.3 元、轻触按键 0.12 元、贴片电阻电容 0.45 元、LED 指示灯 0.1 元。

整机 BOM 成本约 21.2 元：主板总成 8.4 元、聚合物锂电池 3.6 元、喇叭 2.2 元、塑料外壳 3.5 元、线材泡棉双面胶 1.2 元，再加上包装和说明书 2.3 元。
