闲鱼捡漏：一台“叫不醒”的小爱音箱 Art
我是在闲鱼上看到这台小爱音箱 Art 的。卖家说麦克风好像进水了，现在喊它基本不灵。开价 90 块——同款别人都挂 150 往上。但卖家信誓旦旦说插电、蓝牙、Wi-Fi 播放都正常，犹豫几秒我还是拿下了，寻思最坏也就当素材拆一篇给大家看。

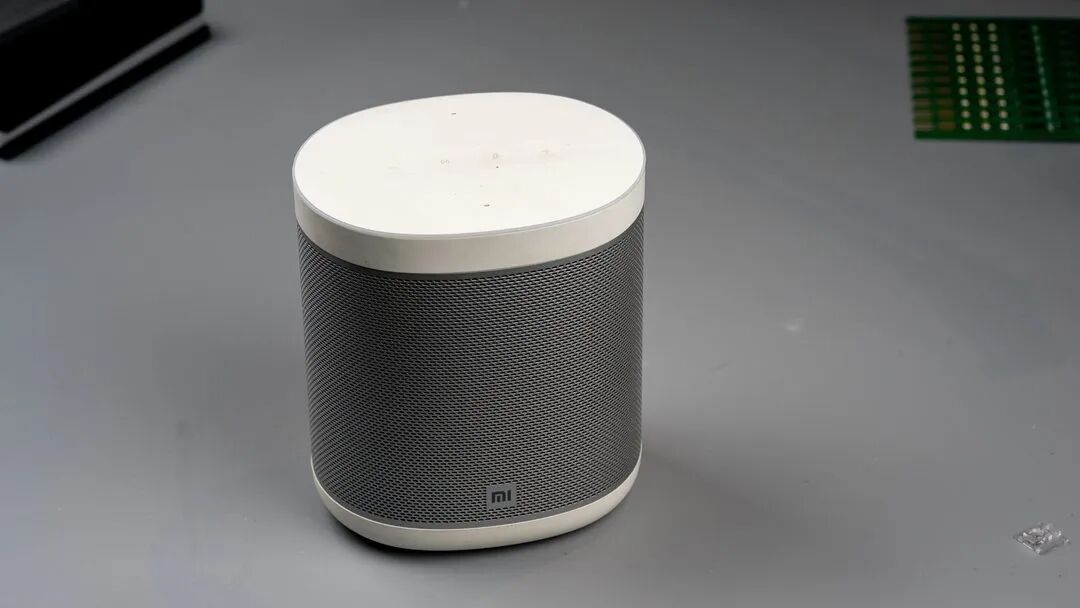

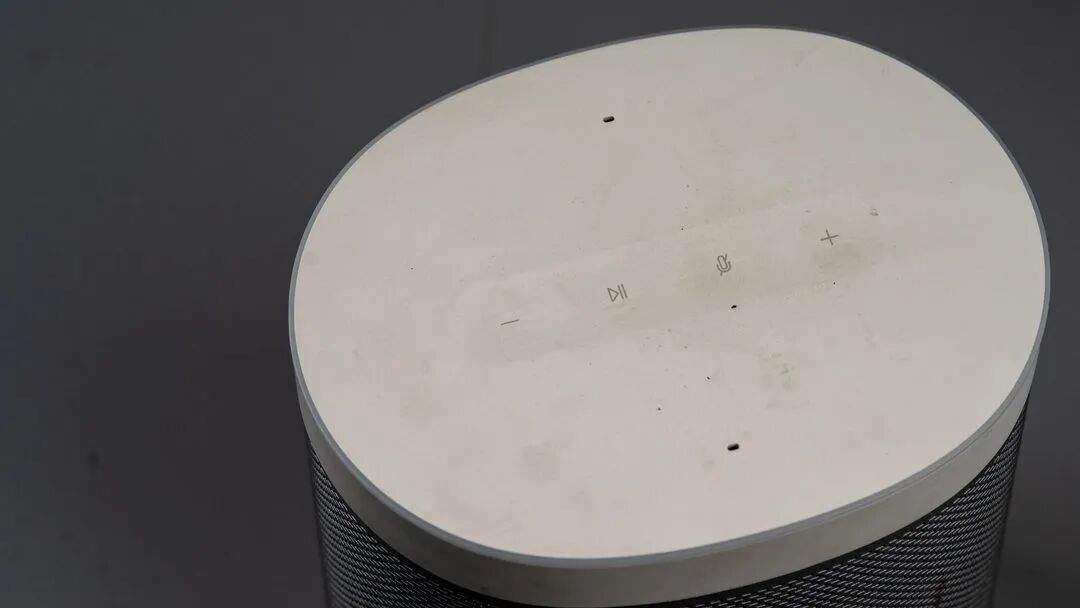

到手第一印象：这个灰色塑料网罩做出了金属质感，看着确实挺唬人。整机正面就是一颗金属药罐，顶盖两个小孔是麦克风进音口，旁边还有几个用户按键。

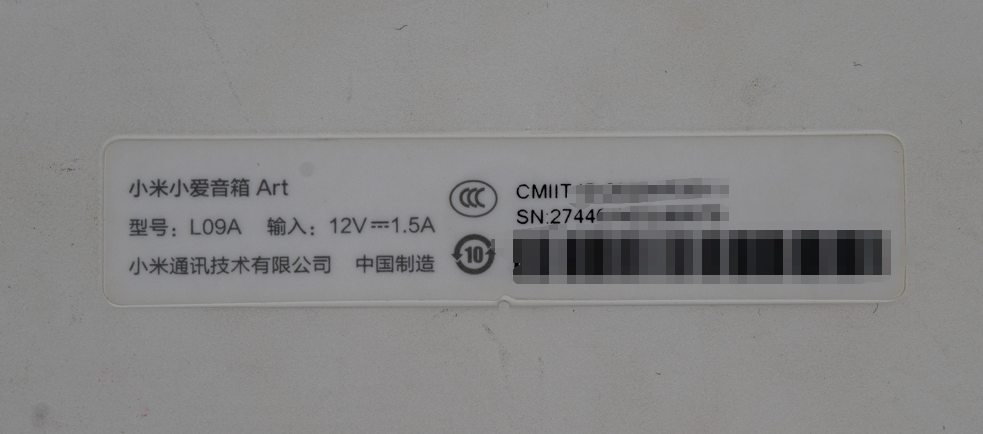

底部铭牌写着“小米小爱音箱 Art，型号 L05A，输入 12V ⎓ 1.5A”，有 3C 认证。2020 年的机器，首发 299，现在闲鱼二手还得 150 往上。
拆机：脚垫一撬，螺丝现形

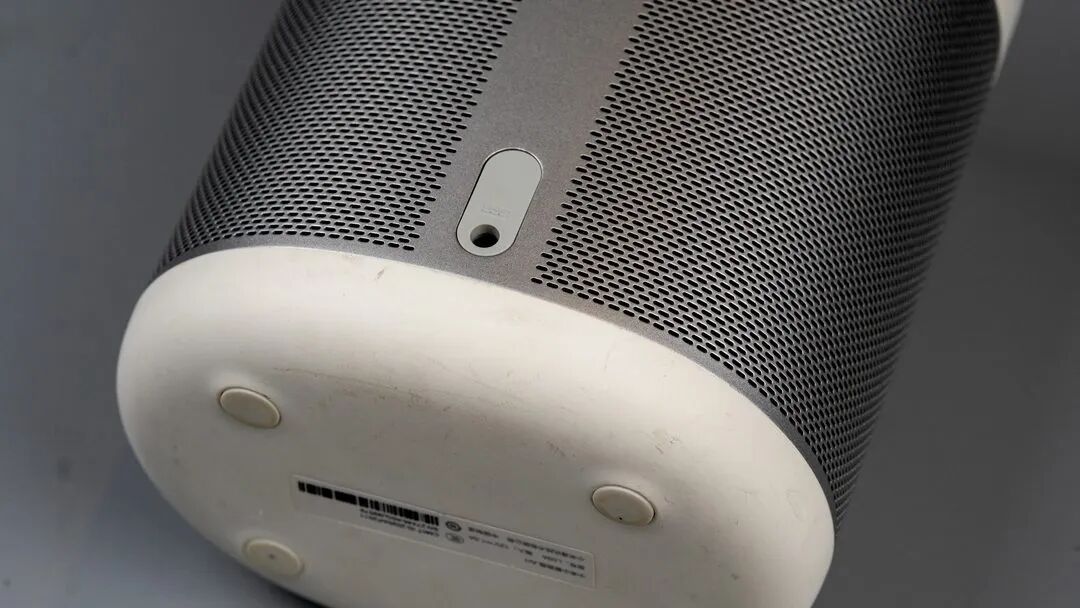

动手。底部四个橡胶脚垫，螺丝全藏在脚垫下面，撬开就能看到，非常常规的操作。

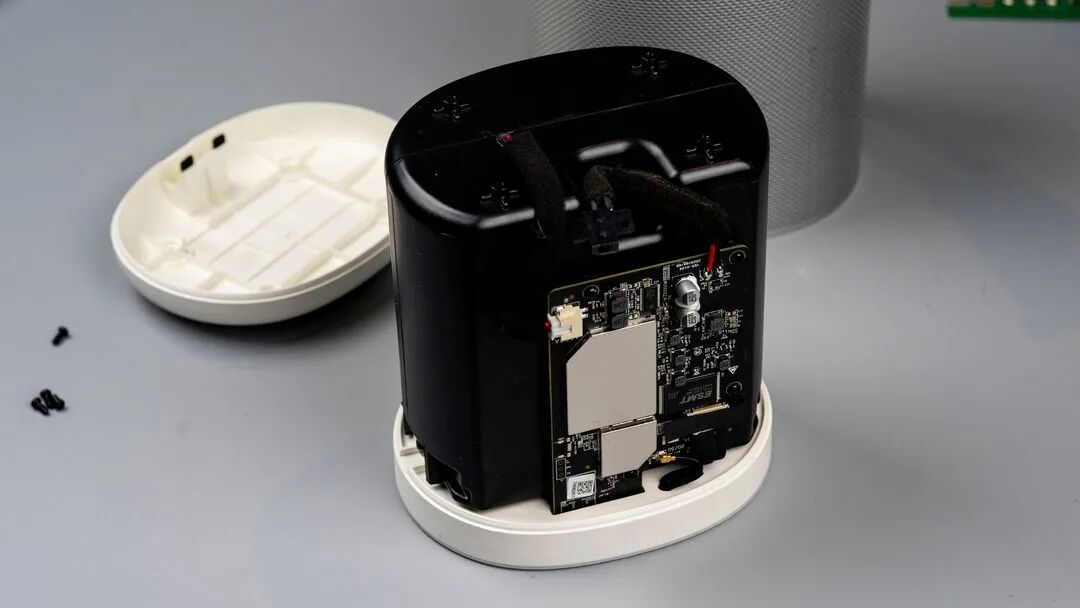

卸掉螺丝，底盖连着黑色音腔可以整体抽出来，主板就藏在音腔背后。
主板面面观：屏蔽罩之下的“小算盘”

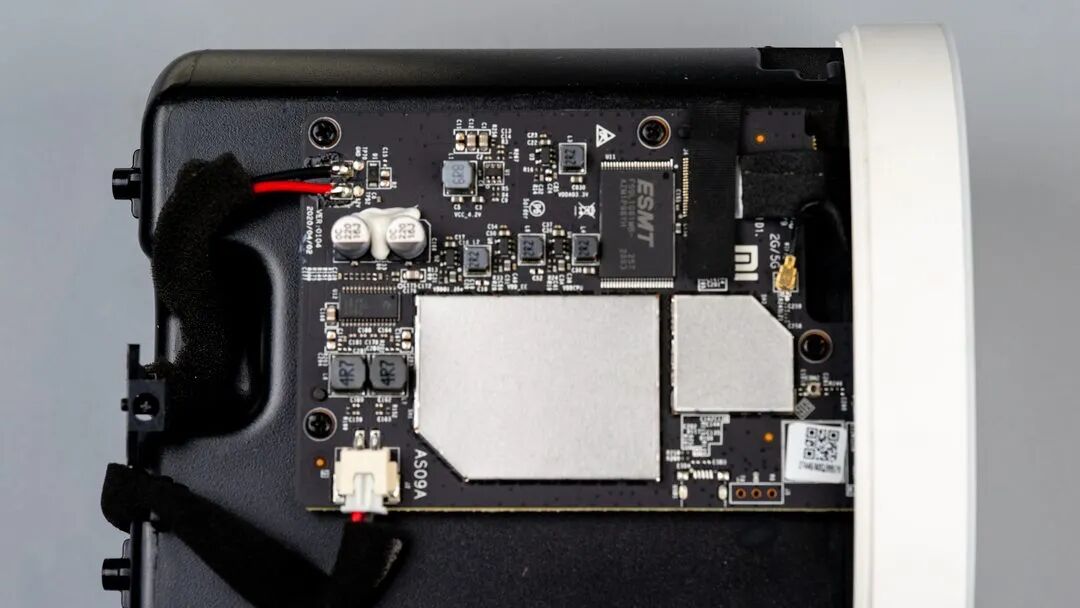

主板是一块异形板，正面一半面积盖着屏蔽罩。先看存储部分。

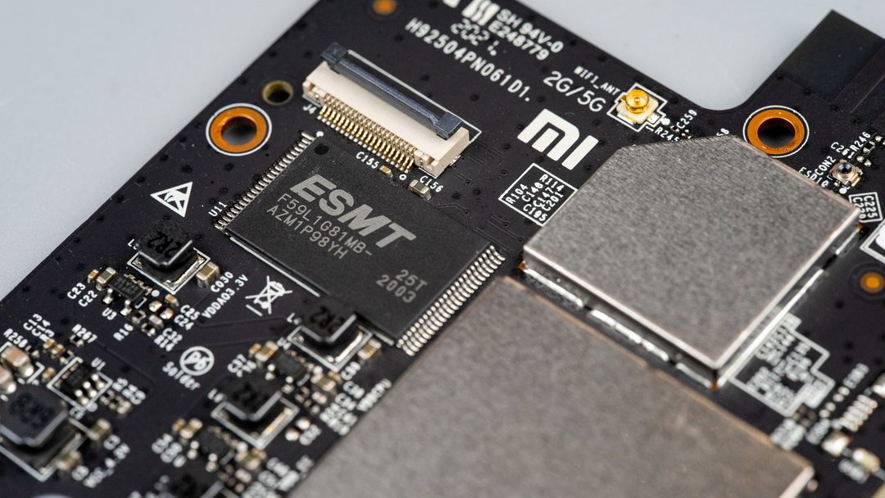

一颗 ESMT 的芯片，SPI NOR 闪存，丝印 F59L1G81MB，容量 1Gb，也就是 128MB。固件、系统全存在这颗里面。旁边一排连接顶板的 IPEX 座，丝印“2G/5G”，就是 Wi-Fi 天线接口。

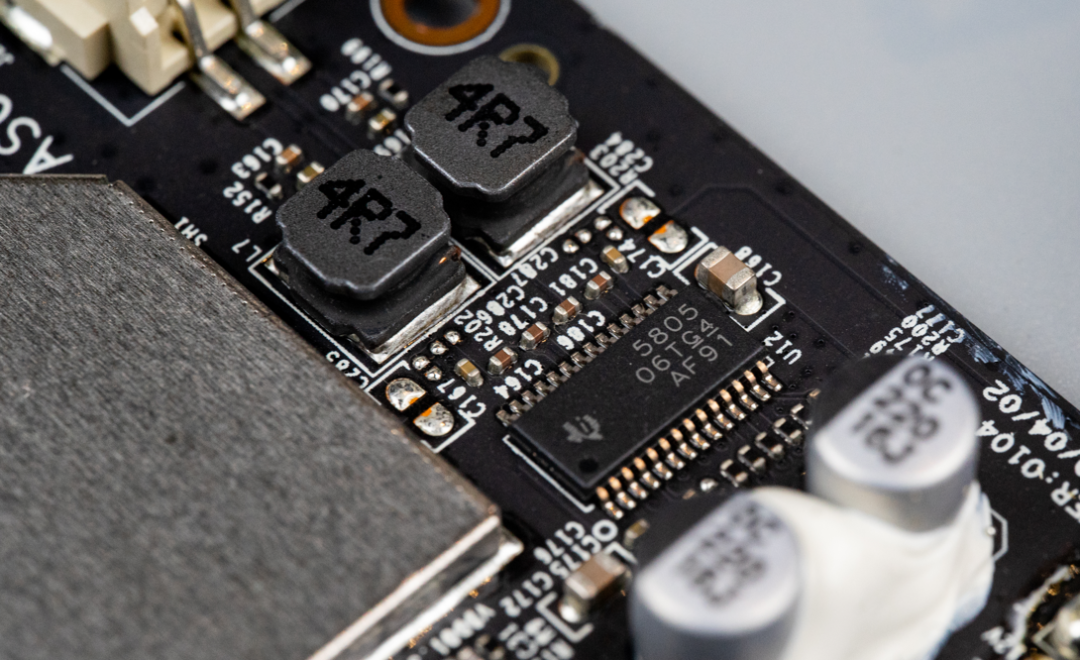

功放部分用的是 TI 的 TAS5805M，一颗 D 类数字功放，丝印 5805。边上两颗 4R7 电感，TI 的 logo 拍得清清楚楚。先自夸一句：照片确实拍得不赖。

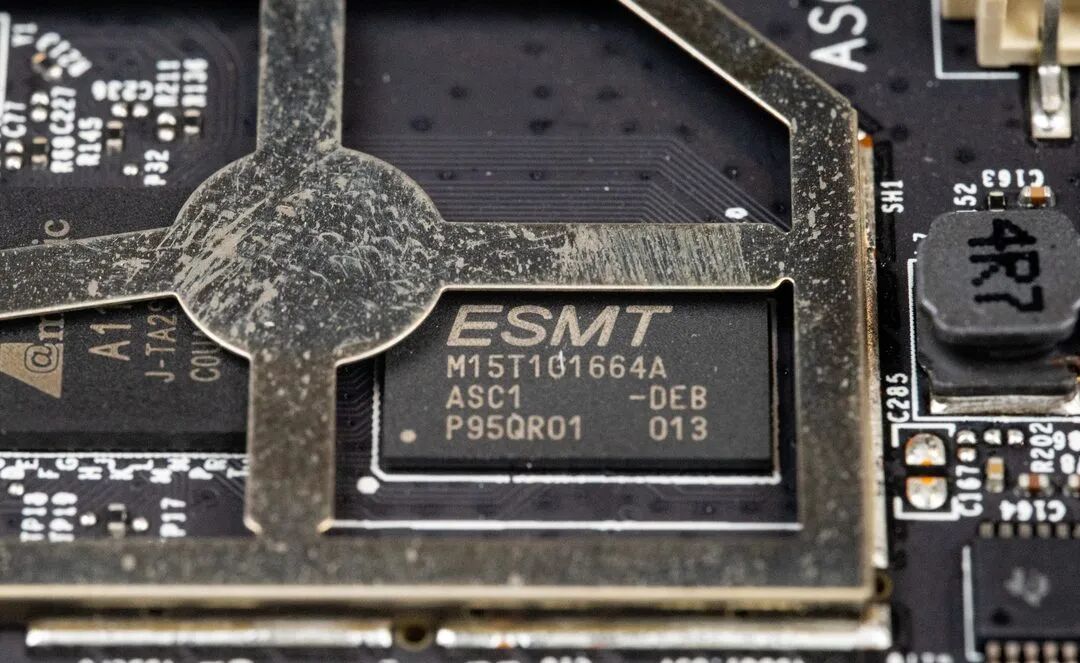

拆掉屏蔽罩，里面还有一颗 ESMT 的 DDR2 内存颗粒。

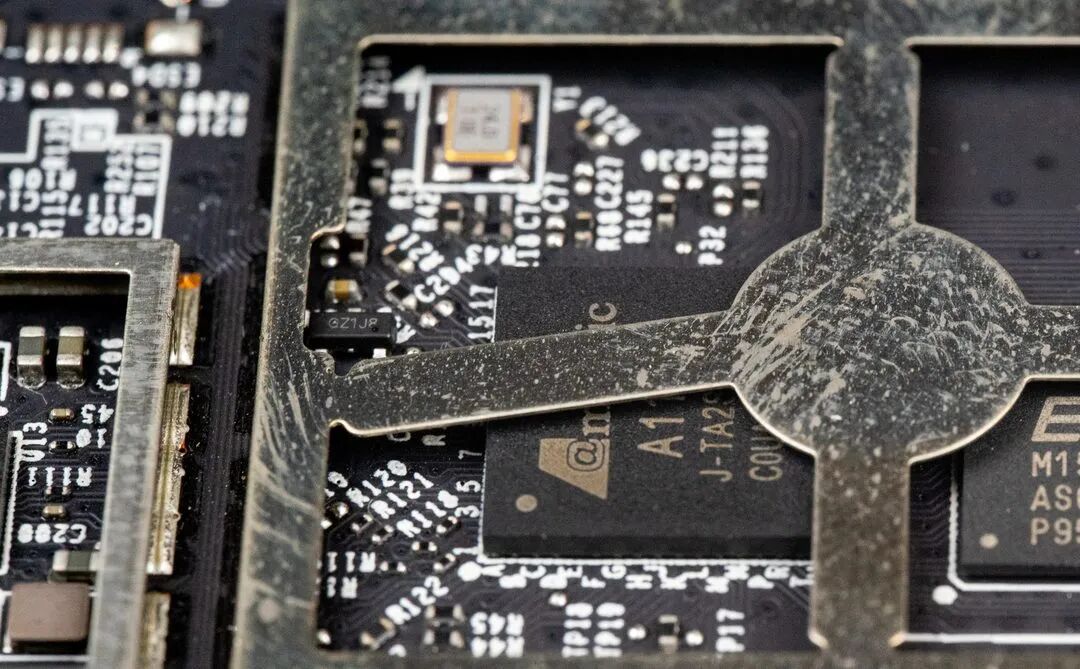

边上露出主控一角，Amlogic 的 logo 隐约可见。仔细辨认，芯片是 A113X，晶晨 A113 系列，四核 Cortex-A53。给一个音箱配这颗 SOC，真是一点没省料。

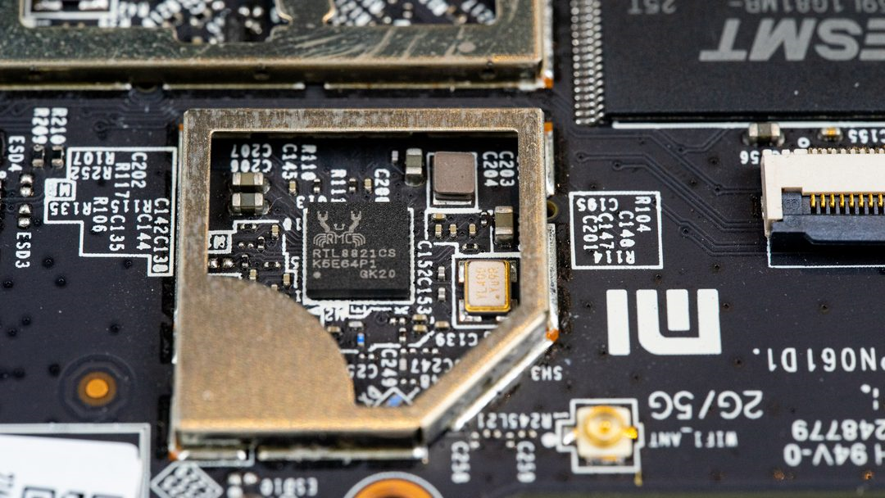

另一块屏蔽罩下面是 Realtek 的 RTL8821CS，螃蟹 logo 印得明明白白。2.4G/5G 双频 Wi-Fi 加蓝牙，2020 年的音箱用 Wi-Fi 5，日常足够。

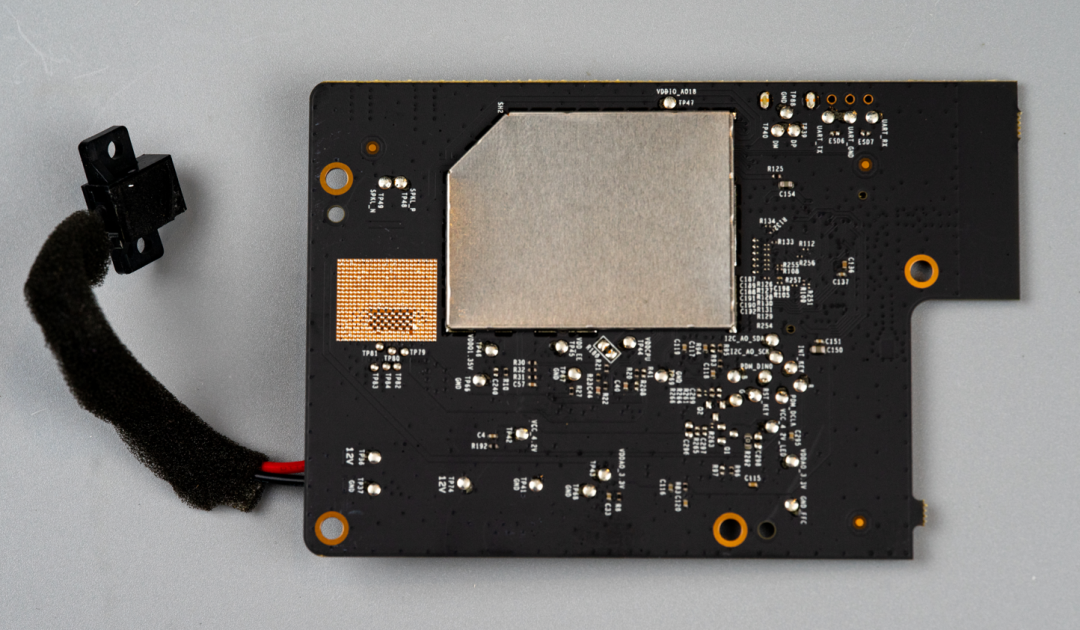

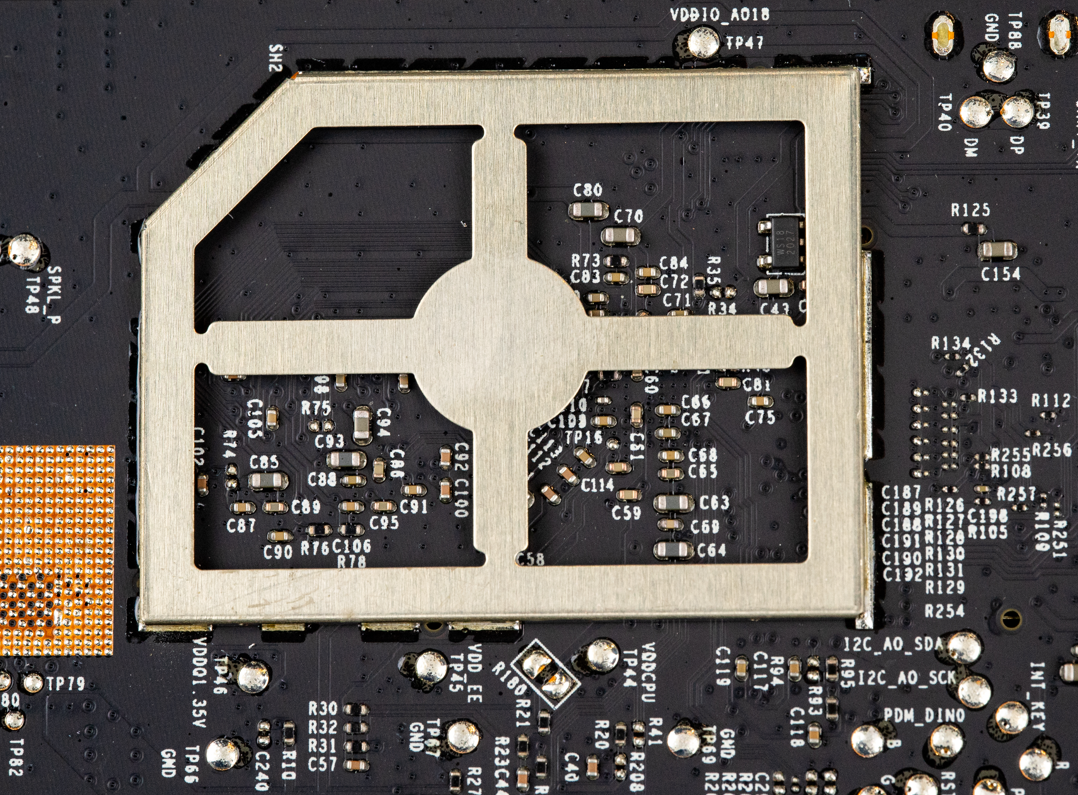

板子翻到背面，也有一个同样形状的屏蔽罩。
去掉屏蔽壳一看，里面没有关键器件，纯属为主控和 DDR 背面的信号做屏蔽防干扰。

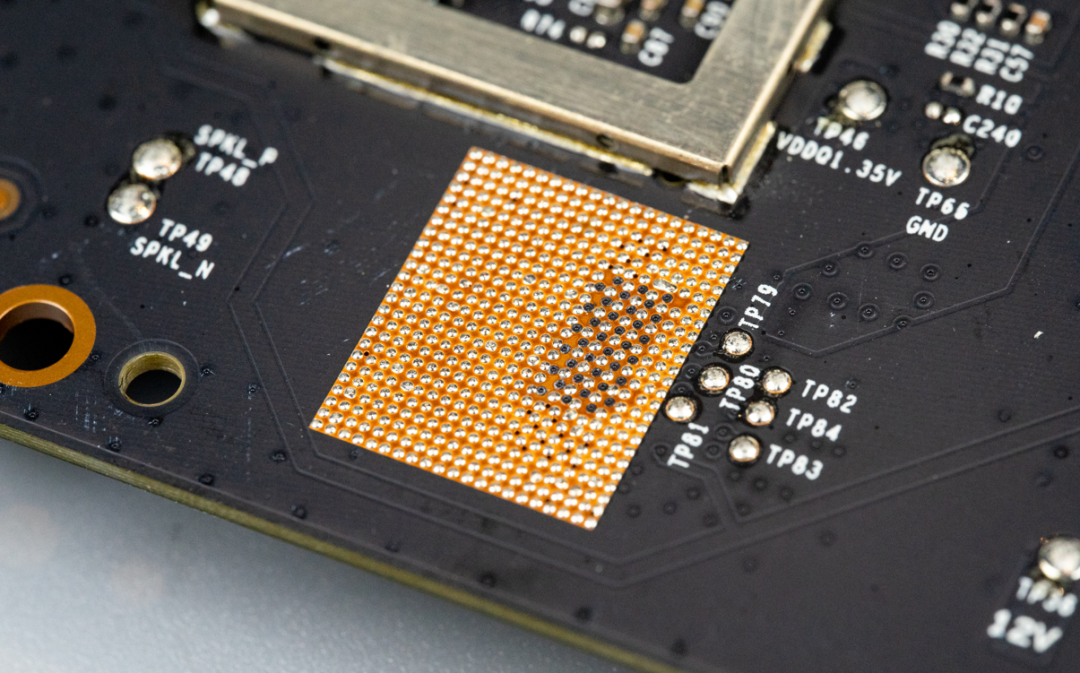

这个位置是音频功放芯片的背面，做了裸露铜皮 + 散热过孔 + 锡球的组合操作，主要就是为了散热。
顶盖才是重头戏：两颗 MEMS 麦克风

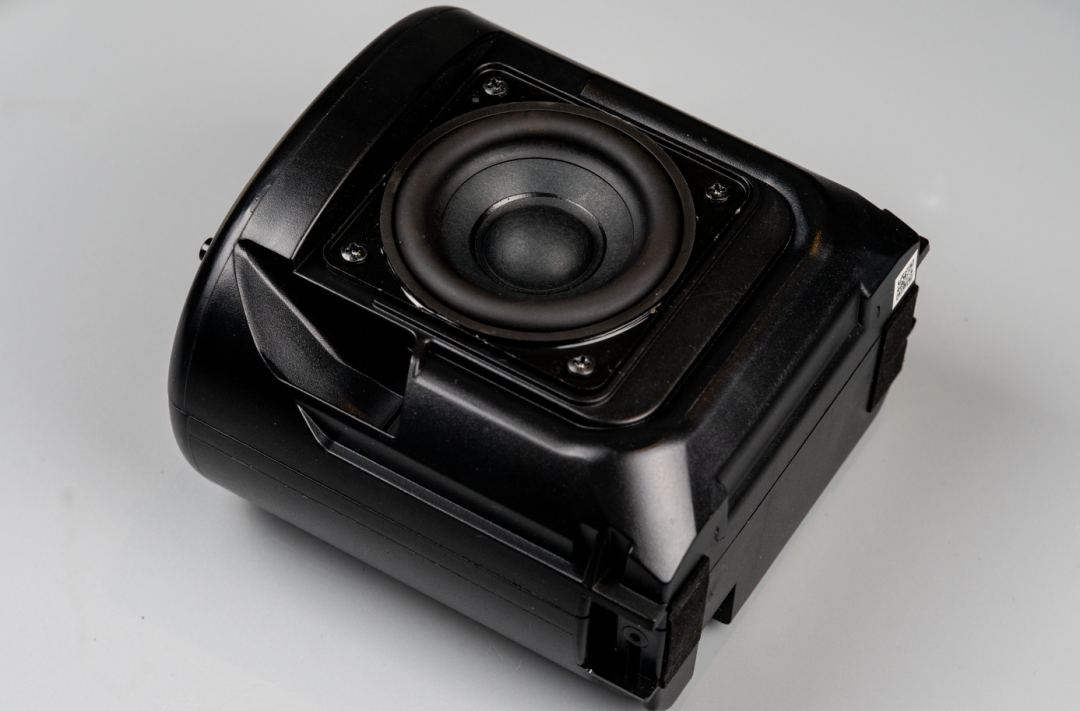

喇叭装在黑色音腔里，2.5 英寸全频单元，占了内胆大半空间，旁边留了倒相孔位置。四颗十字螺丝固定，腔体做工挺厚道。

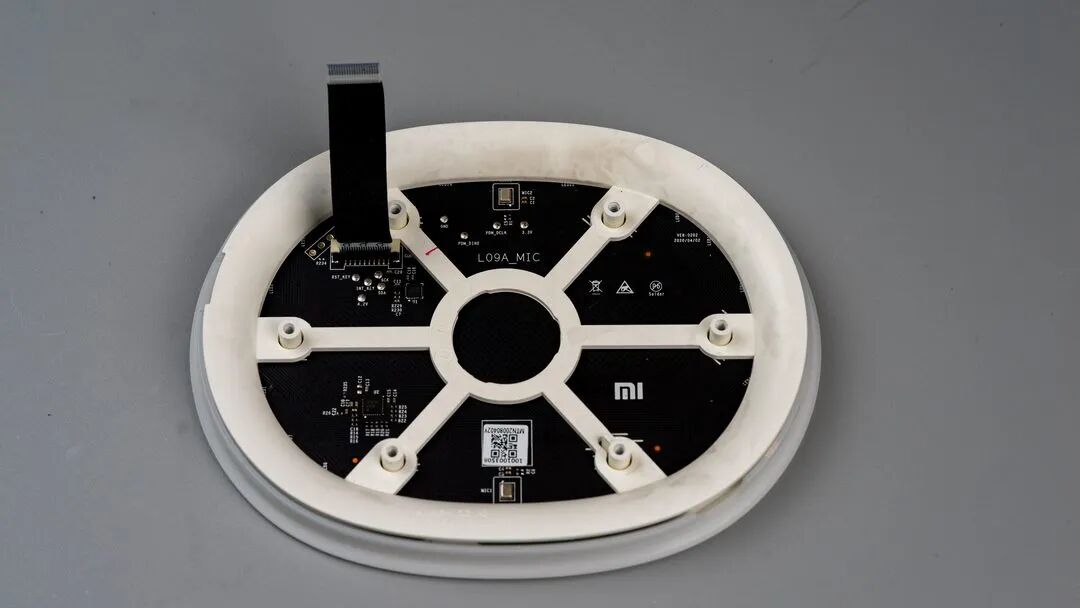

重头戏在顶盖。撬开顶盖，里面是一块环形控制板，两个麦克风的进音孔正好对着顶盖的两个小孔。

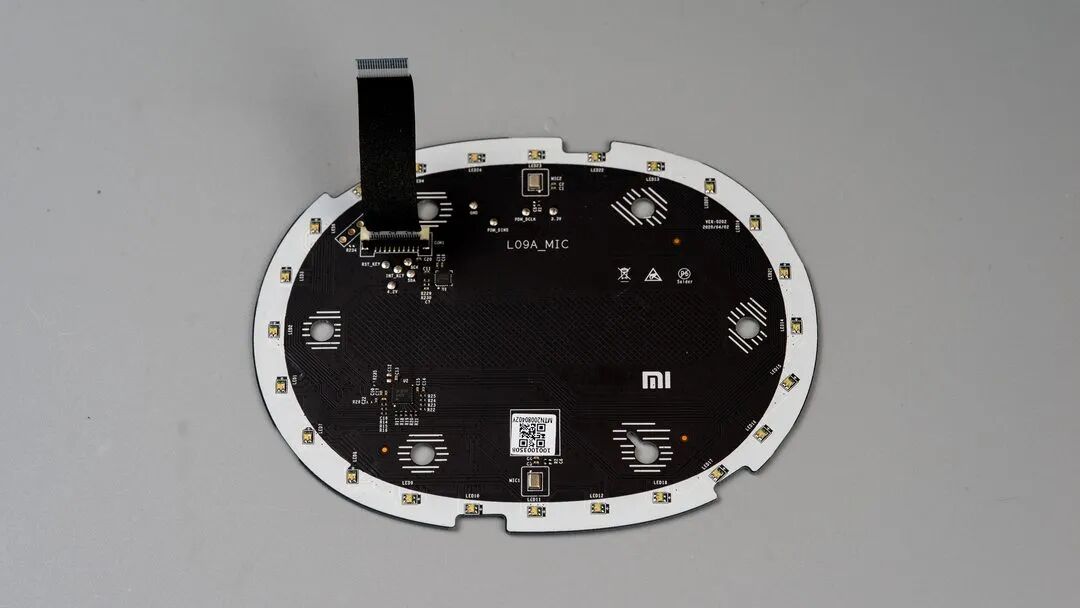

把板子从壳里取出来。环形板背面走线像水波纹，一圈 LED 藏在边缘——唤醒时转圈灯效就是它们在闪。

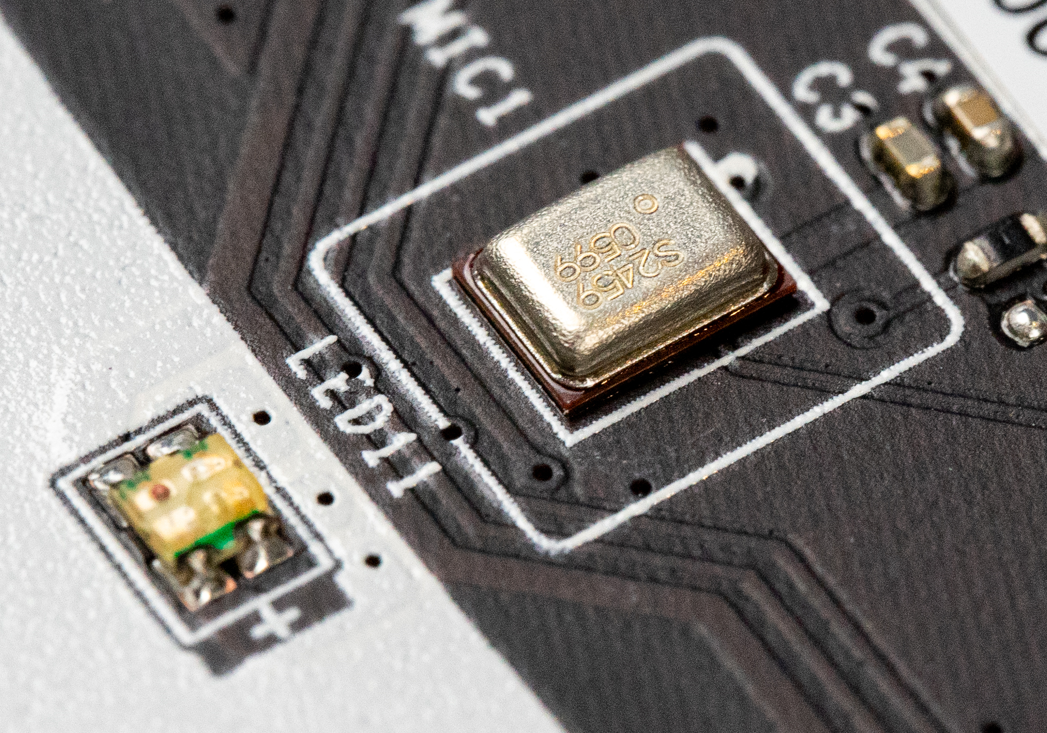

麦克风是金色小铁壳封装，丝印 S2459 0599，板上标着 MIC1，收声孔在肚子下面。板上走的是 PDM 总线，拾音就靠它。

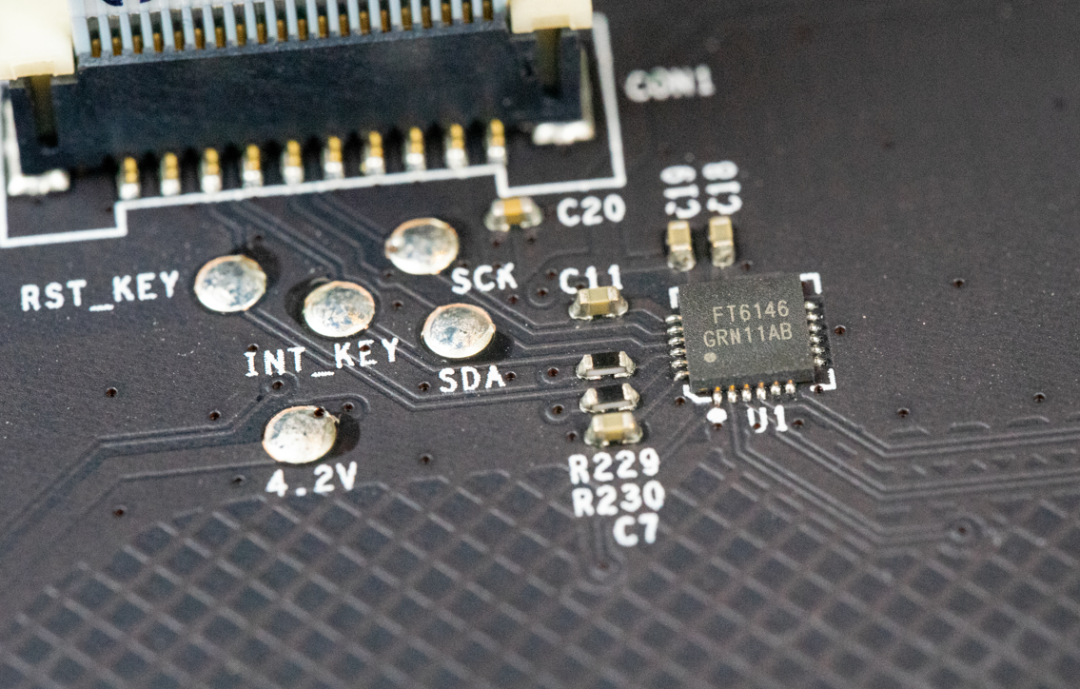

板上还有一颗丝印 FT6146 的芯片，敦泰的触摸方案。

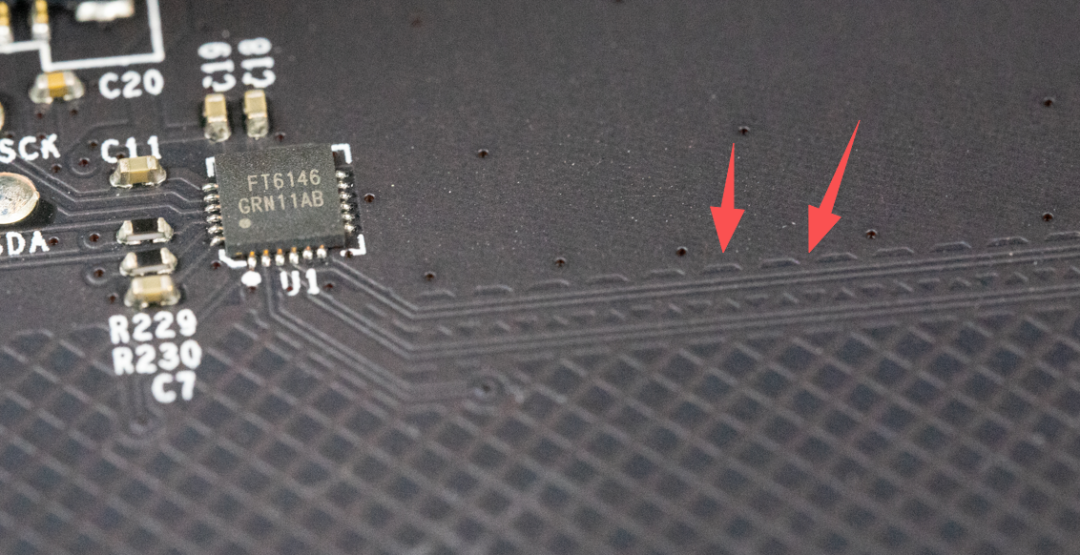

这个触摸芯片的信号走线外面包了地，但地的边缘又做了挖空，一边全铺铜，一边网格铺铜。这个设计意图我没看明白，有懂行的可以在评论区指点一下。

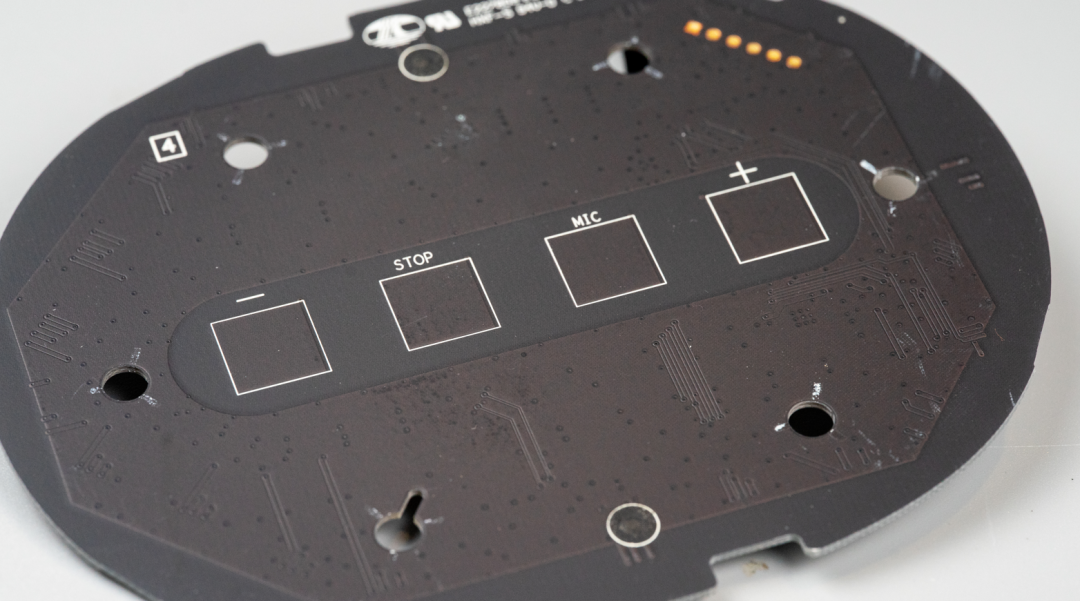

顺手翻到背面看四个触摸按键：方形触摸盘，周围铜皮做了挖空处理。

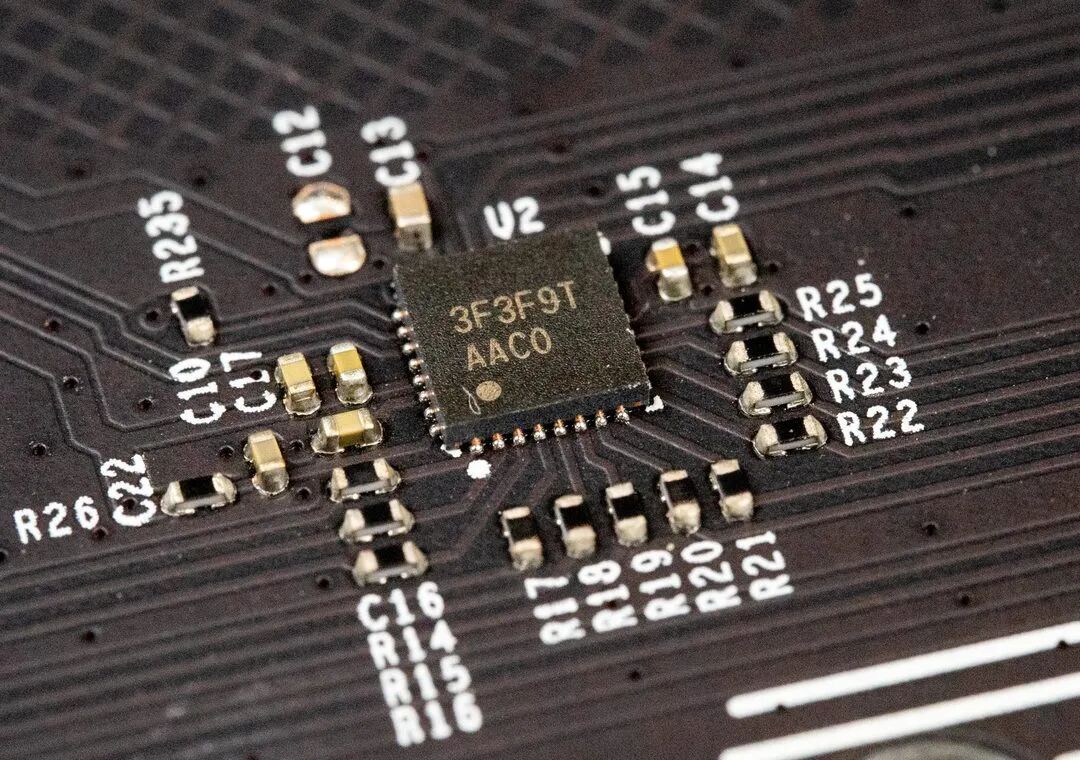

回到另一面，还有 U2 这芯片，丝印 3F3F9T AAC0。看四周走线密度，推测是 LED 驱动。搜了一下，来自艾维的 AW20072QNR，呼吸灯驱动芯片。这里 mark 一下，以后做灯光相关项目可能用得上。

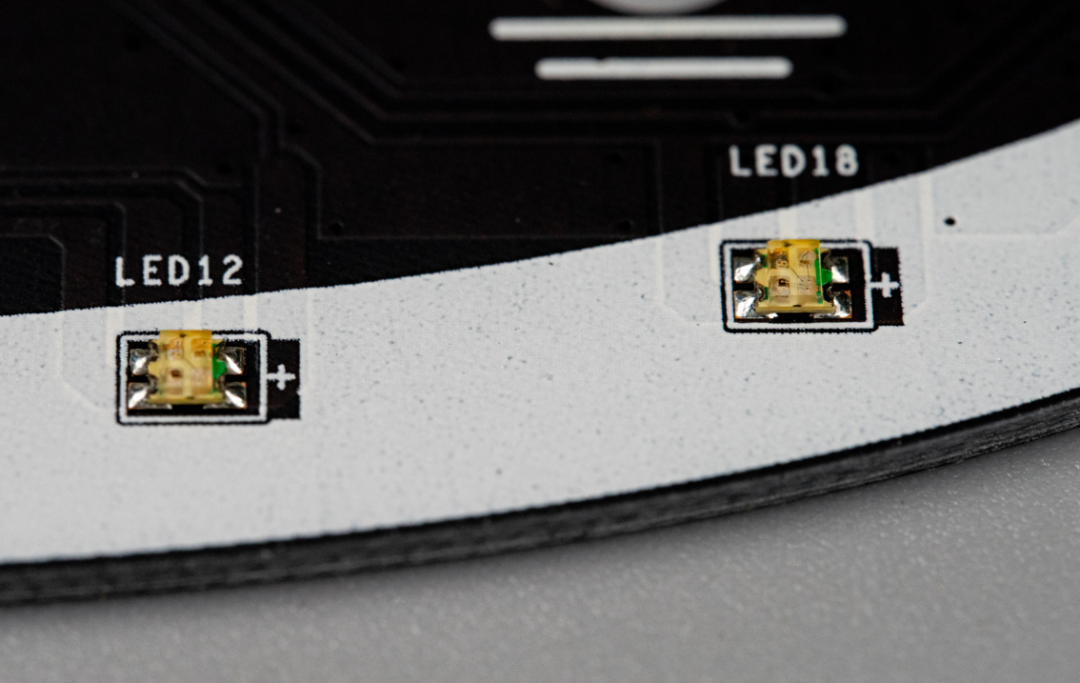

它驱动的就是周围这一圈 RGB 灯，总共 24 颗。

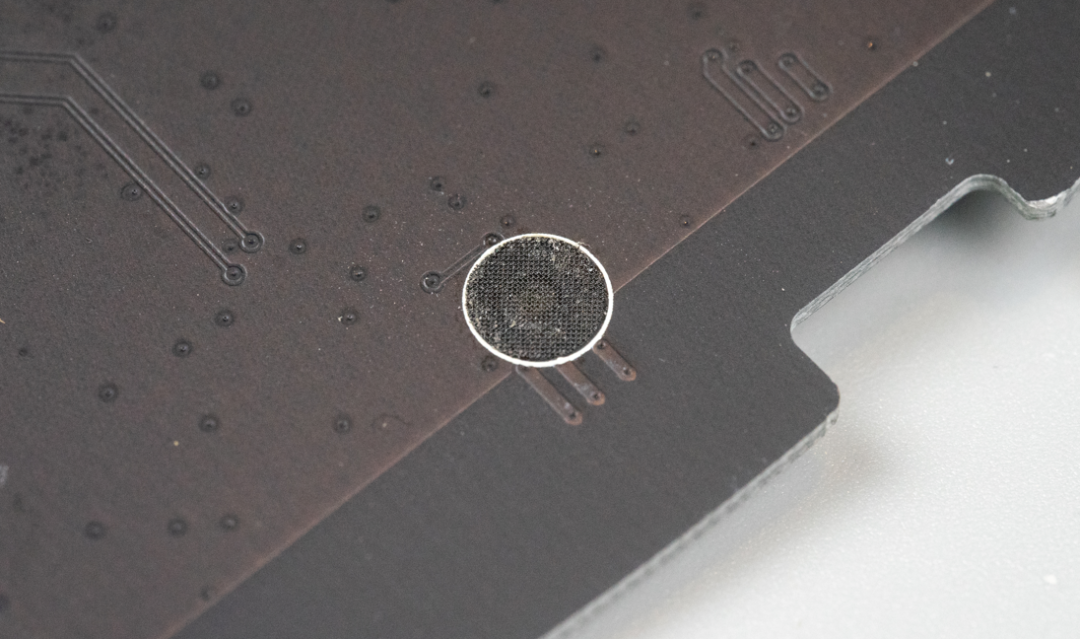

回到板子背面看麦克风孔，上面贴了一个防尘网。其实麦克风本身不贵，这种 MEMS 麦克风 淘宝几块钱一颗，两颗也就一顿饭钱。麻烦在工艺：麦是 SMT 贴上去的，拆下来得用热风枪；而背面这个防尘网很可能被热风吹坏。
所以我的结论是：先不修了。当个蓝牙音箱使唤完全没问题，还免费附赠一个闹钟功能。

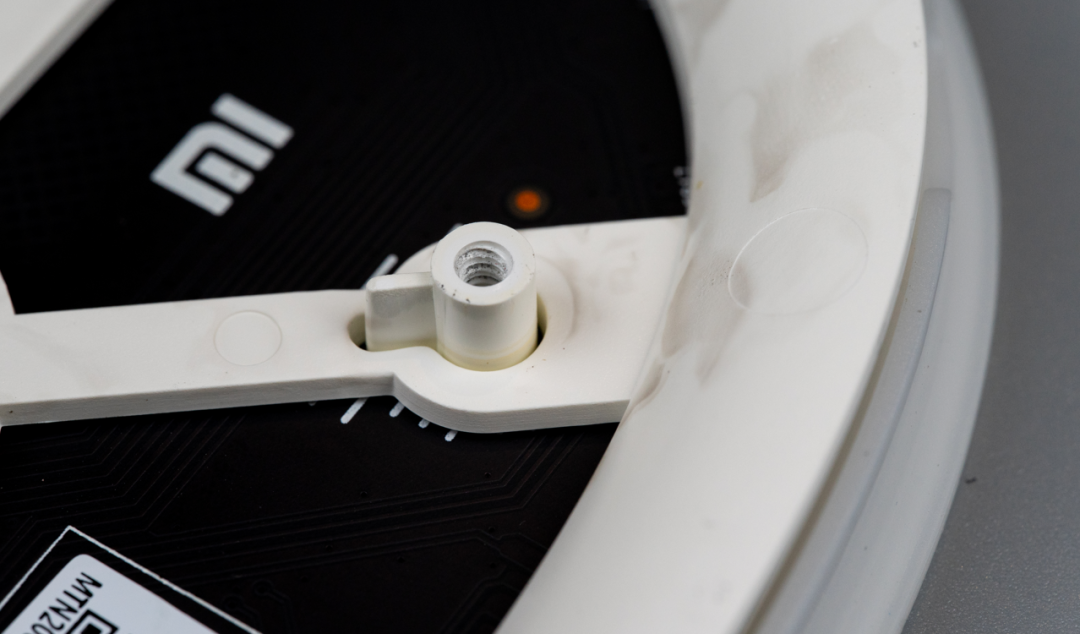

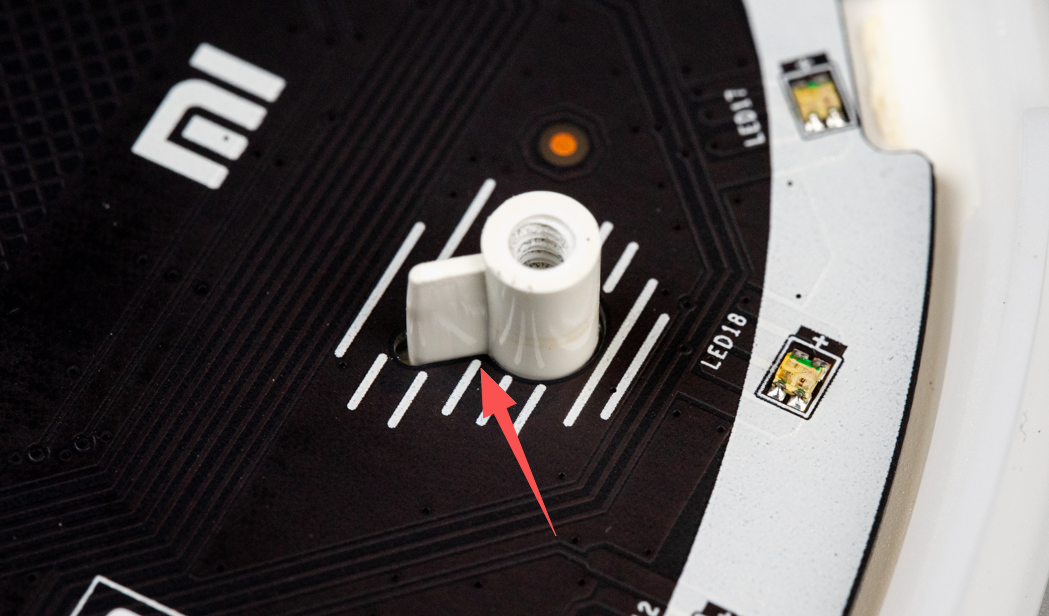

板子是椭圆形对称结构，其中一个螺丝柱开孔时留了防呆缺口，配合螺丝柱上的凸起，可以防止反装。

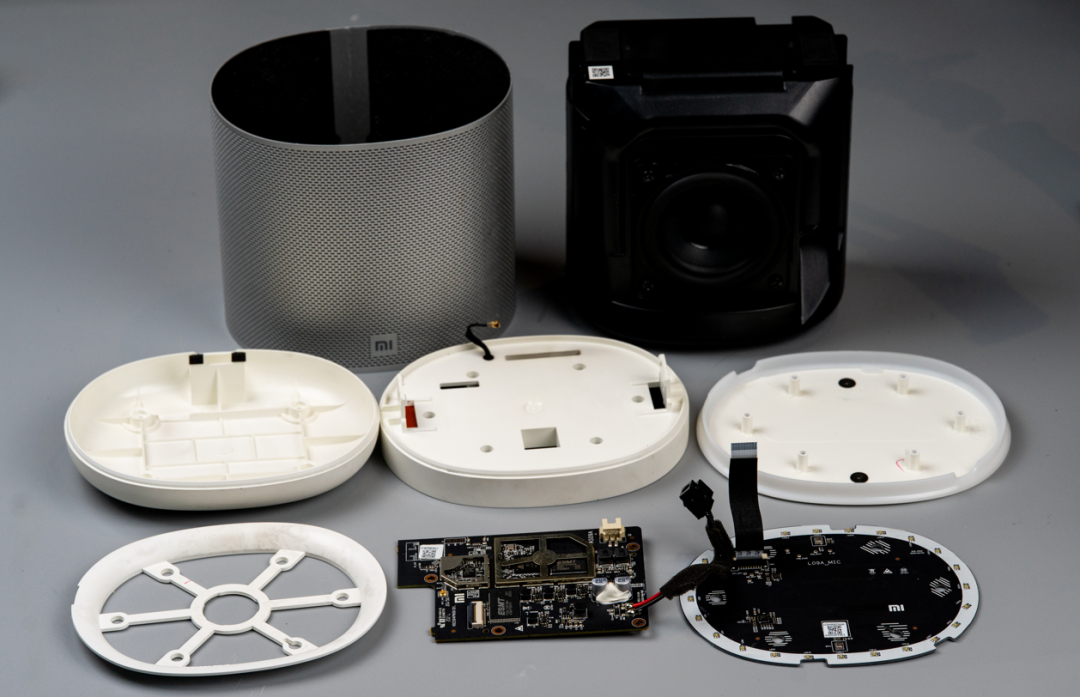

同样的，上面的结构件也有对应缺口。
拆完说两句
整台机器让我印象最深的不是进水，而是主板还算体面：晶晨 SoC 加 DDR3L，TI 的 D 类功放，麦克风阵列，小米在用料上确实没怎么抠。外壳也做得漂亮，塑料壳上做阵列开孔，表面处理到位之后，愣是做出了金属网格的既视感，同时还兼顾透声功能。不管是用料还是设计，这台小爱音箱 Art 都拿得出手。不过要我花 150+ 去买二手，真觉得没必要。闲鱼上价格虚高、水深坑多，想淘来自用的话还是得擦亮眼睛。有类似拆机、维修经历的朋友，也欢迎在 云栈社区 交流分享。
