国产仿戴森电吹风拆解：BLDC驱动、发热芯与BOM成本实拍

外观与手柄

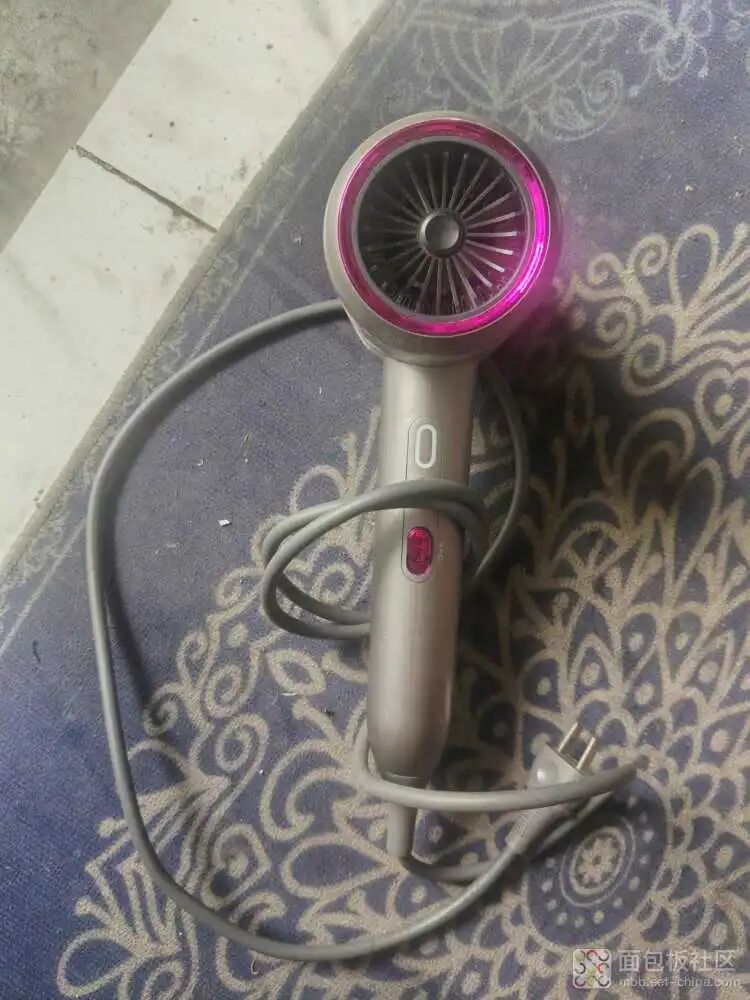

这款国产3C电吹风，外观一看就是仿戴森的路子，但内部做工和用料到底如何，还是得拆开看一下。

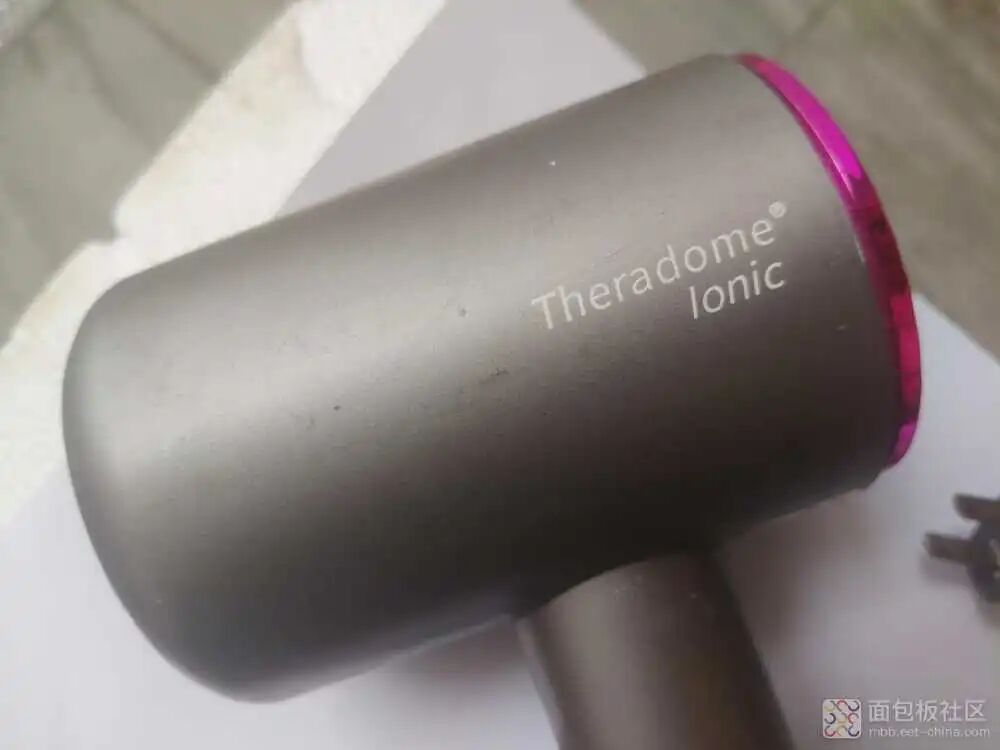

主机头部采用哑光灰 ABS+PC 外壳，型号是 Theradome Ionic 负离子高速吹风机，风道结构基本照搬戴森方案。

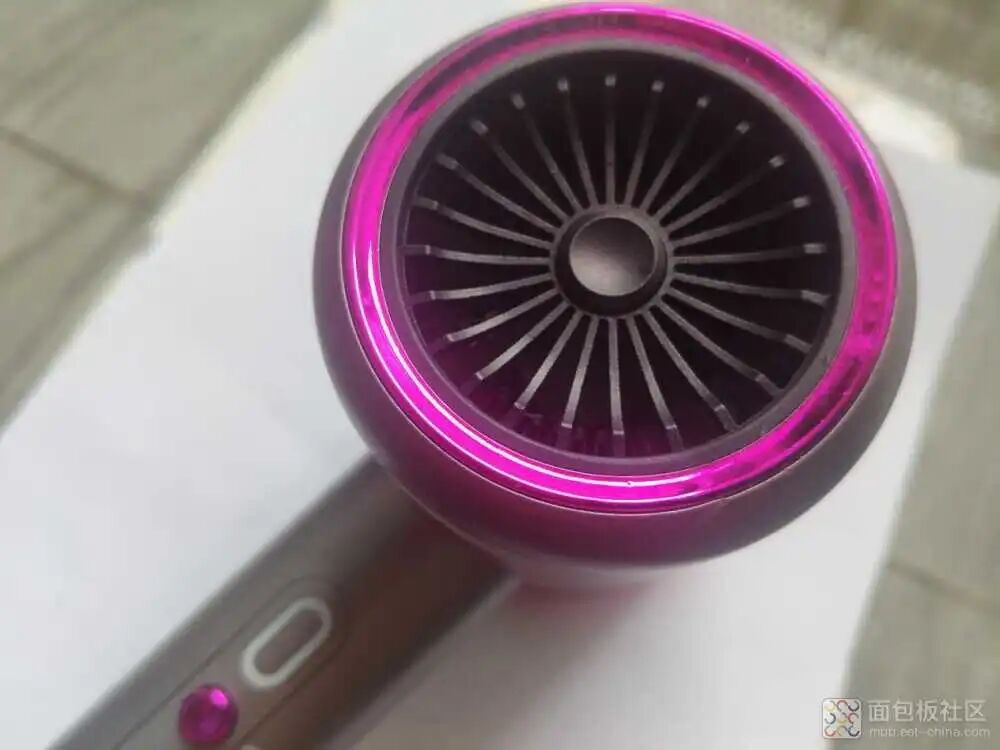

出风口外圈是亮红色 PC 透明装饰环，径向扇叶用 PA 玻纤耐高温塑料，当作径向导流片。

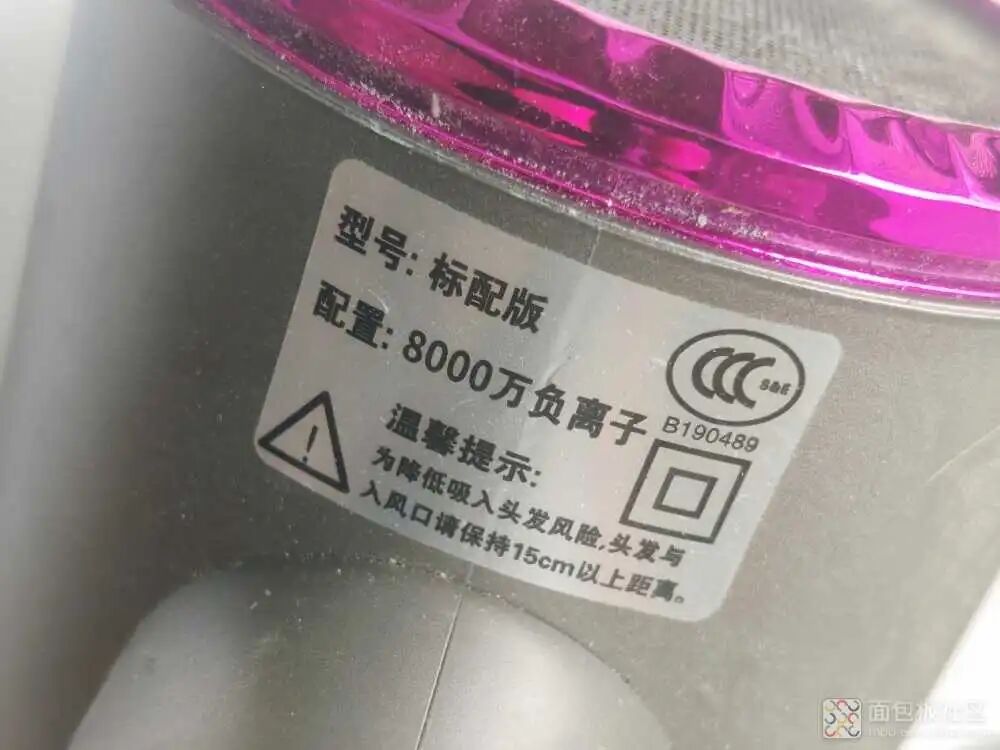

铭牌信息：型号为标配版，配置 8000 万负离子，带 3C 认证标识和头发吸入风险提示。

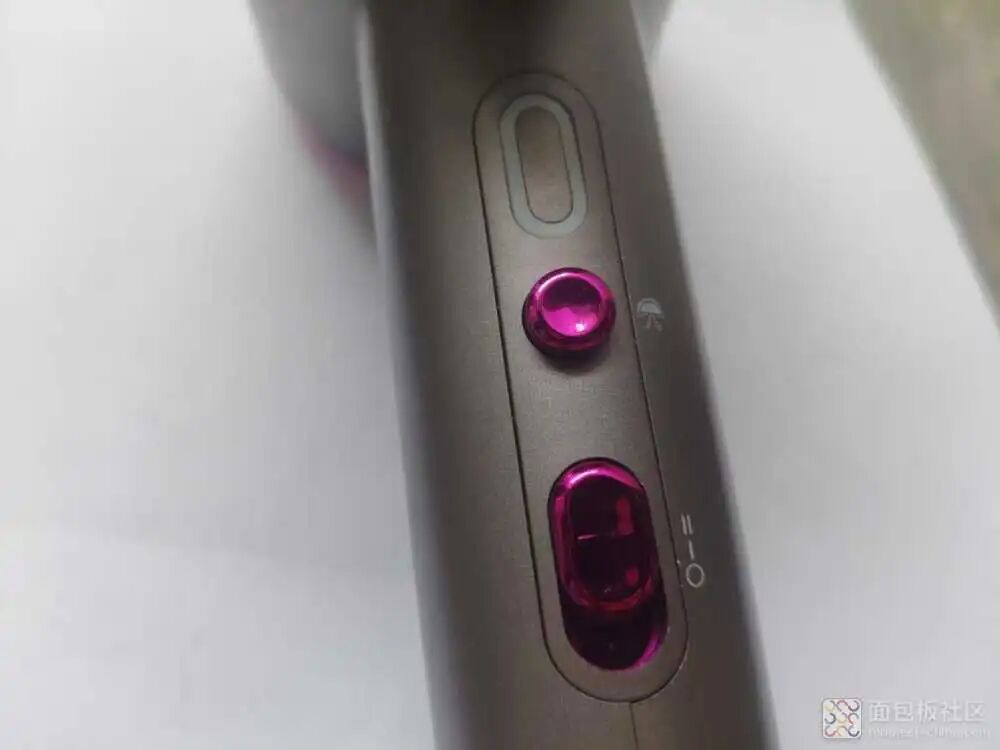

手柄按键：上方圆形是冷热风切换键；下方长条拨动开关，O/I/II 分别代表关机、低档风速、高档风速。

手柄壳体同样为哑光 ABS+PC 共混塑料。

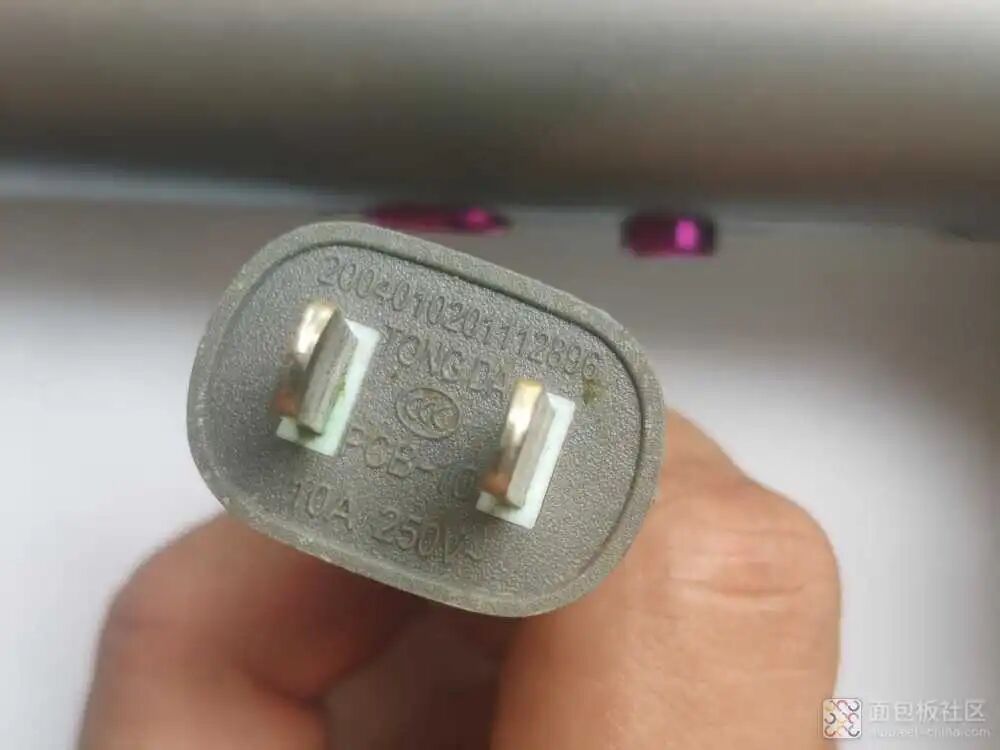

电源线插头标有 10A 250V~、CCC 认证及 TONGDA 厂商标识，额定交流 250V，最大 10A。

外观部分基本就是这些，下面开始拆。

拆开外壳：主控板

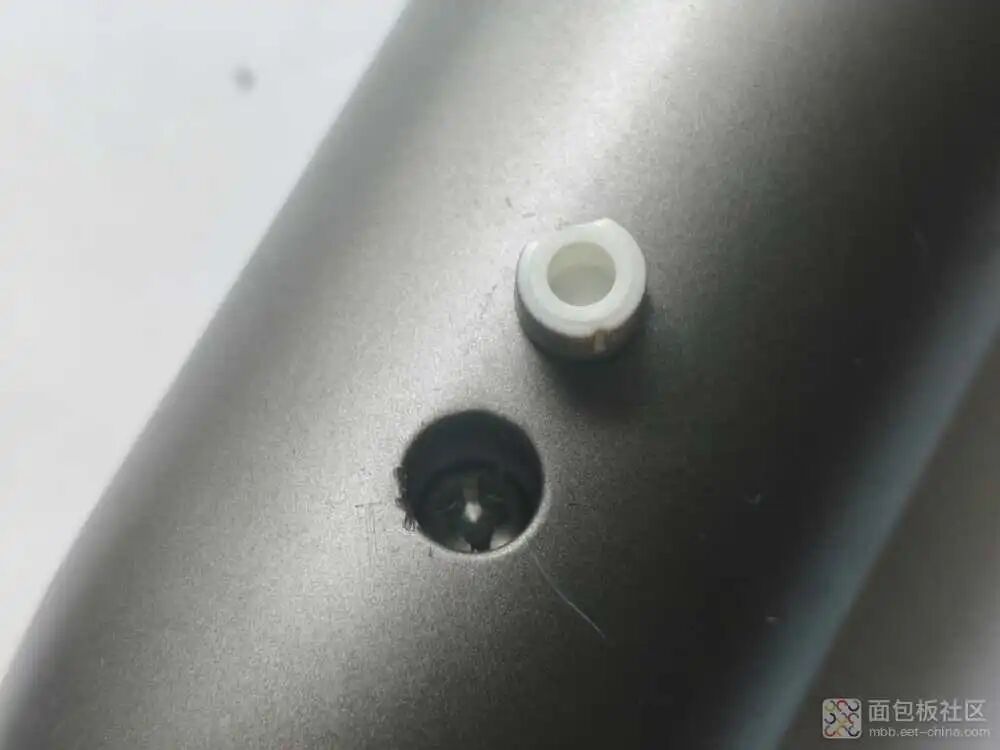

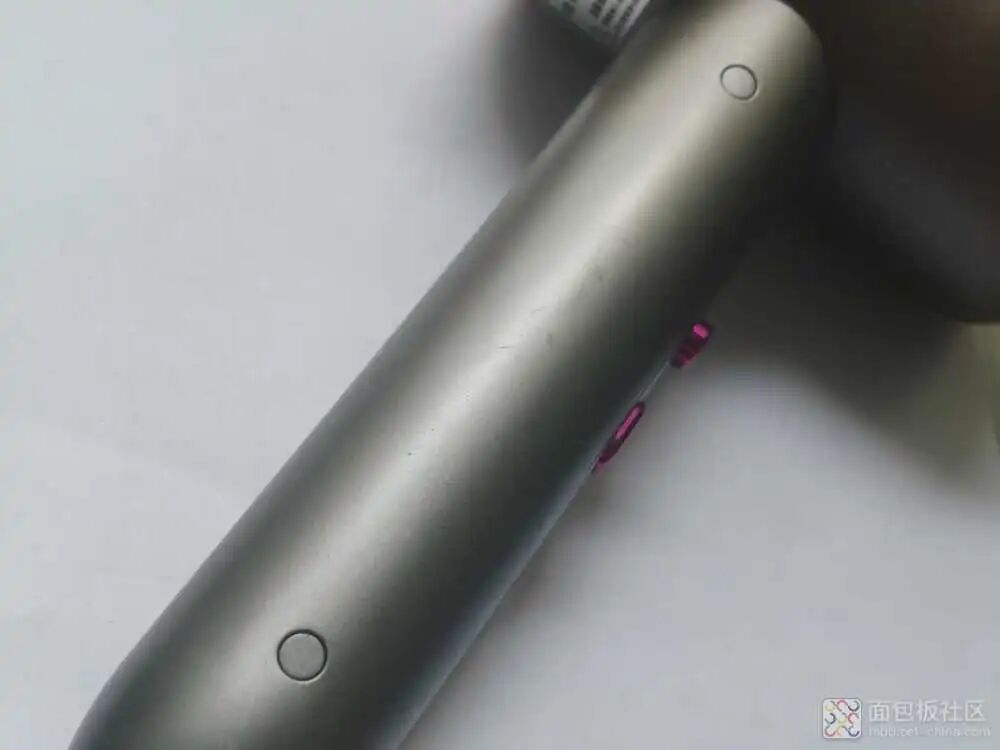

手柄附近的小圆孔是自攻螺丝固定位，装配后用圆形装饰塞盖住，螺丝被隐藏起来。

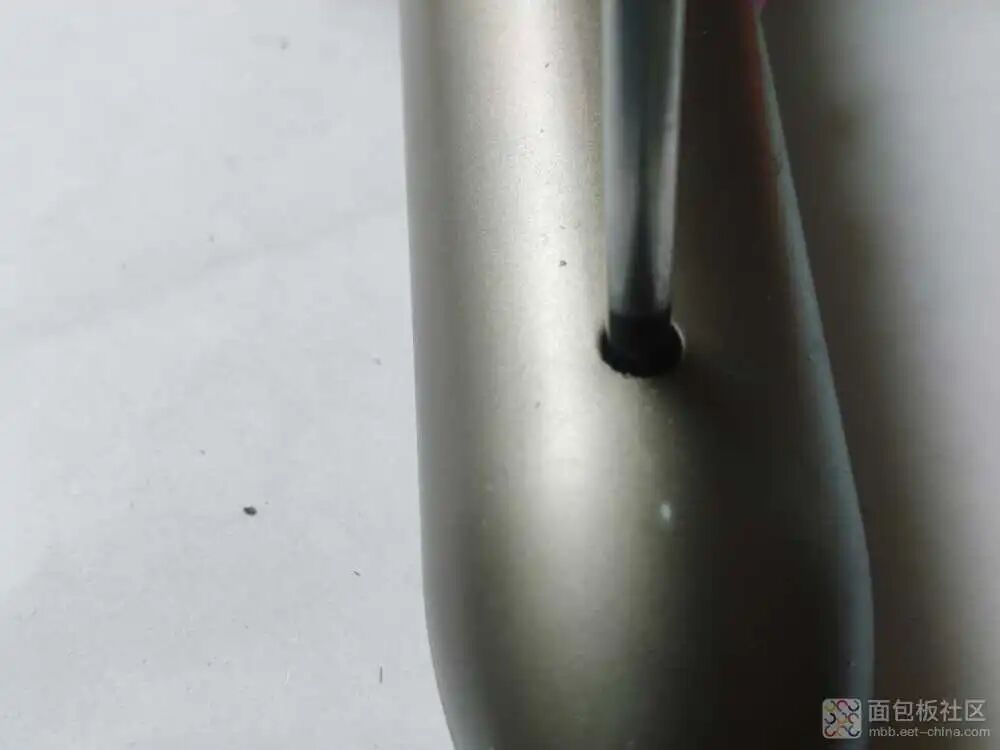

找螺丝刀拧开螺丝，就能看到内部结构。

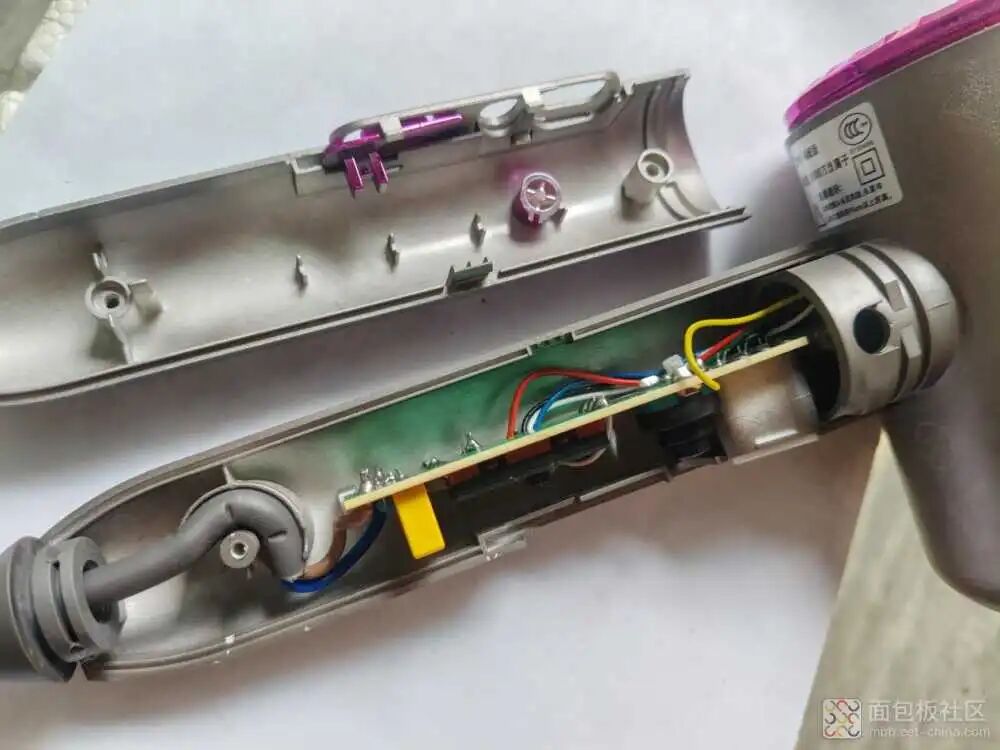

壳体采用双色对合结构，左右两半扣合。

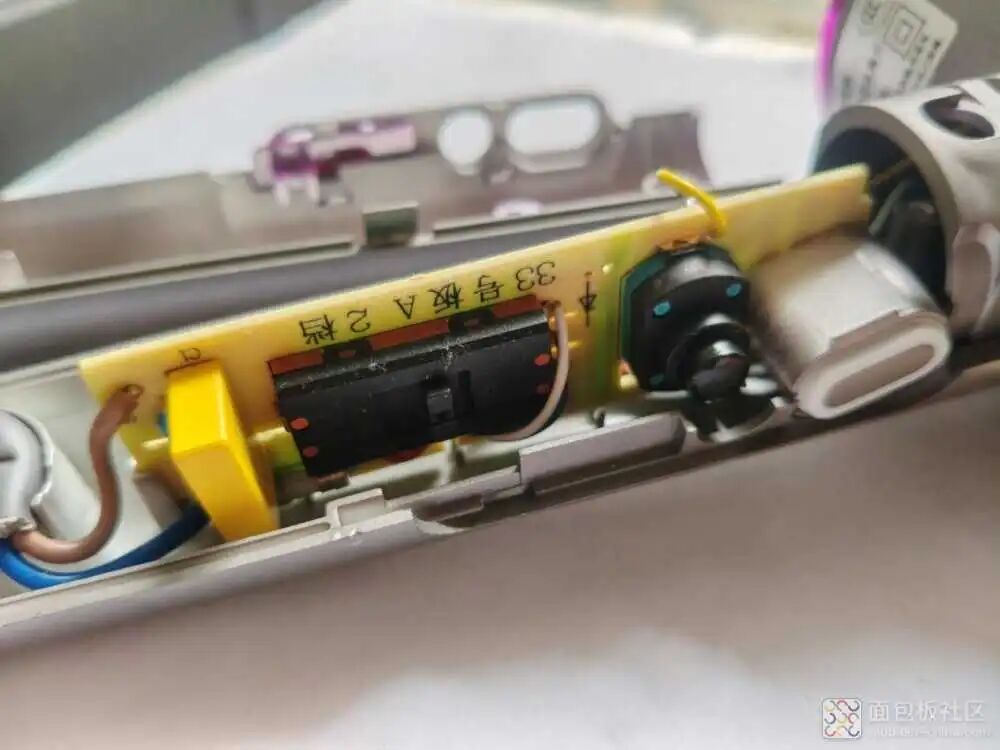

主控 PCB 板是单面 FR-1 纸板。

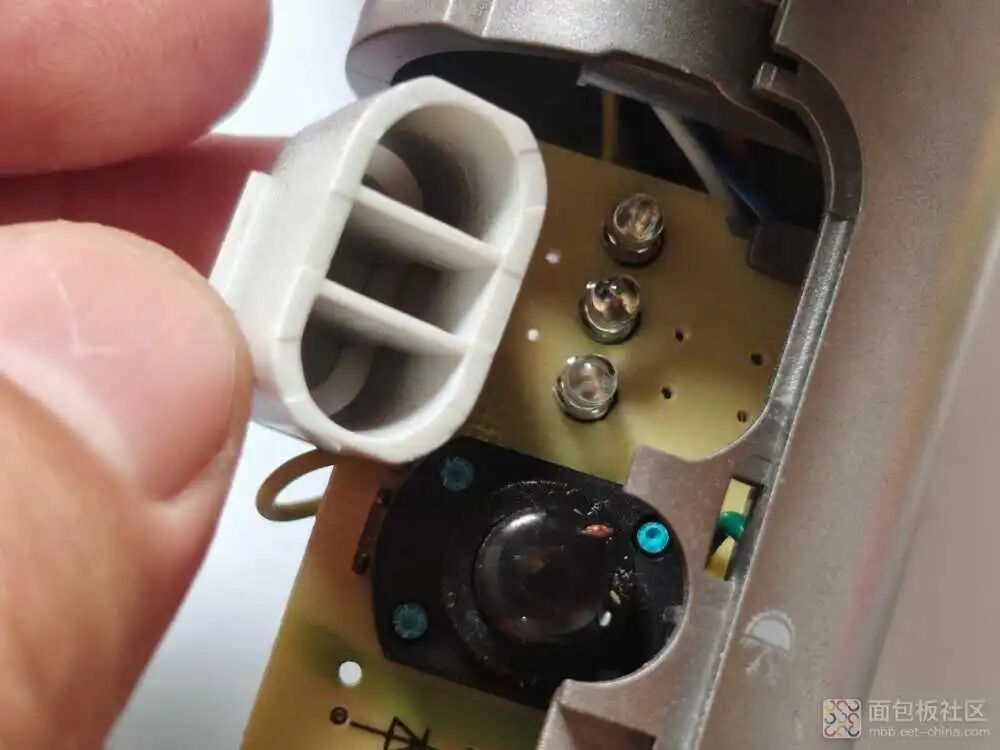

3 颗直插 LED 灯珠用于档位/状态显示，外面罩着一个白色导光罩，三个独立腔体避免灯光串色混光。

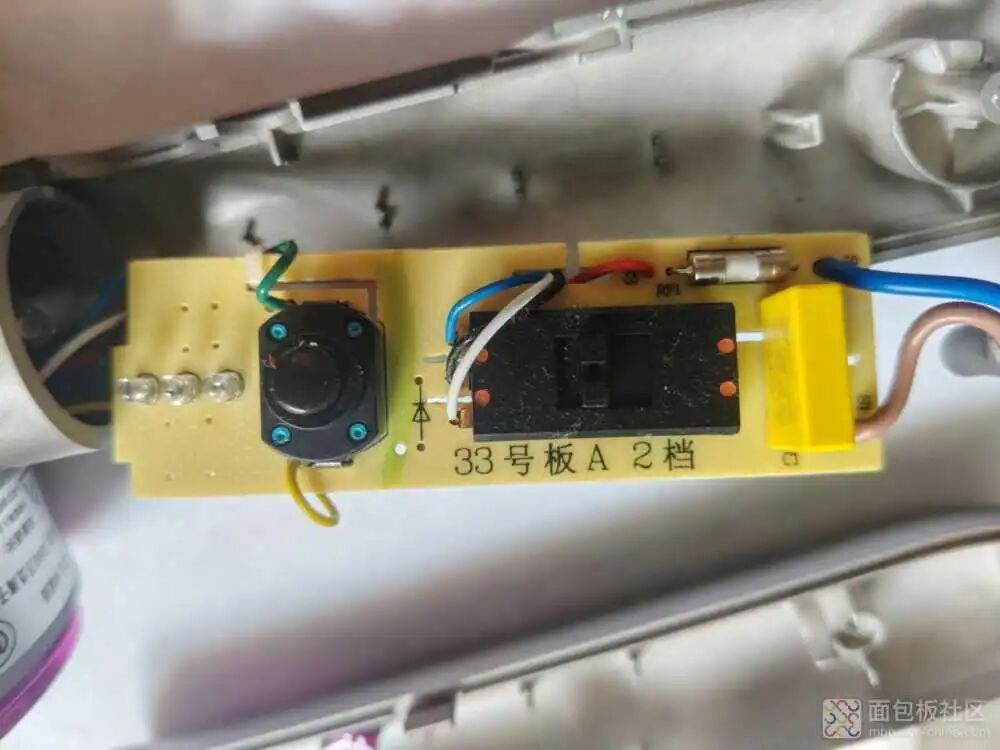

主控板从左到右：3 颗直插 LED 是档位状态指示灯；黑色器件是冷热风轻触按键；黑色方块是双向可控硅模块，负责控制加热丝通断、调节发热功率并实现恒温；黄色方块是 X2 安规电容。

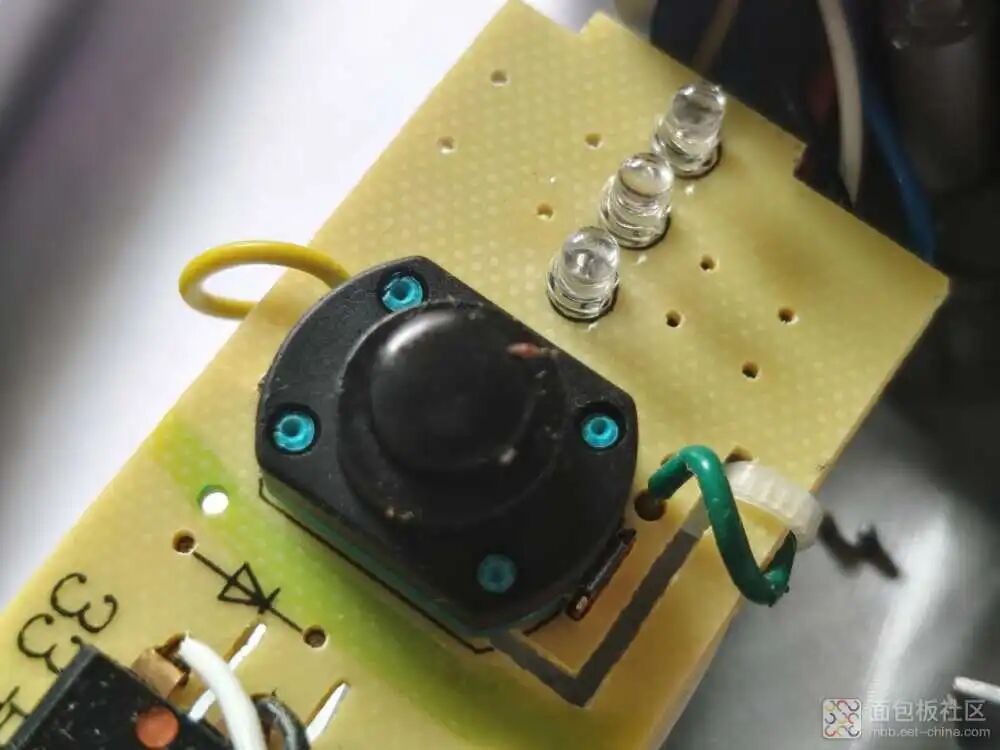

冷热风轻触按键特写。

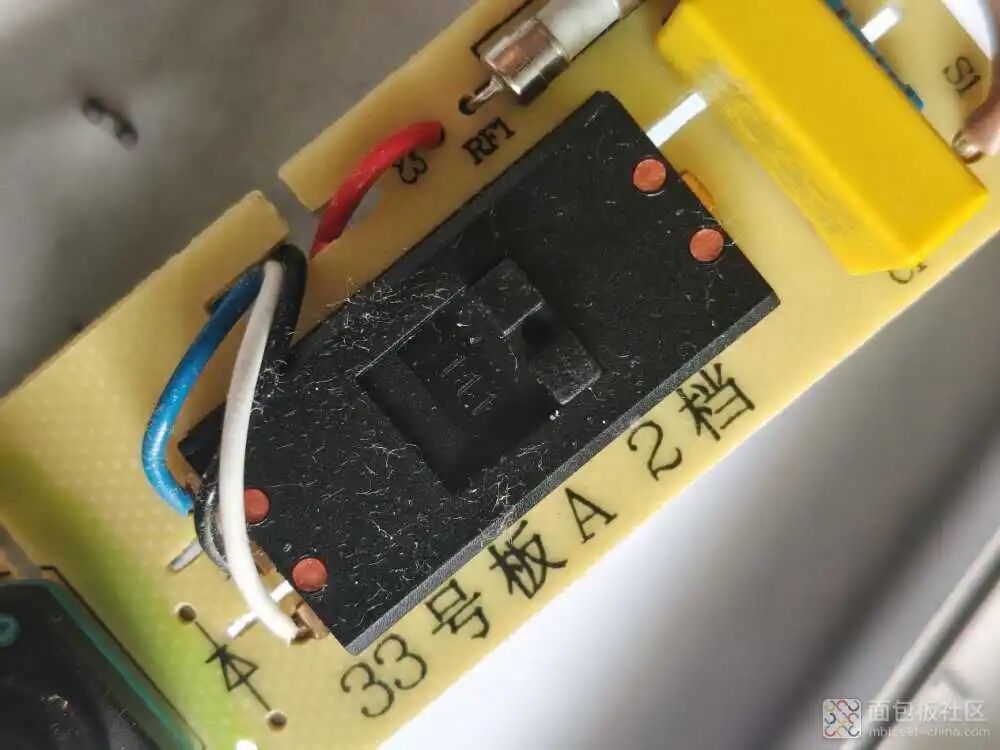

双向可控硅模块，用来控制加热丝通断，调节发热功率，实现恒温。

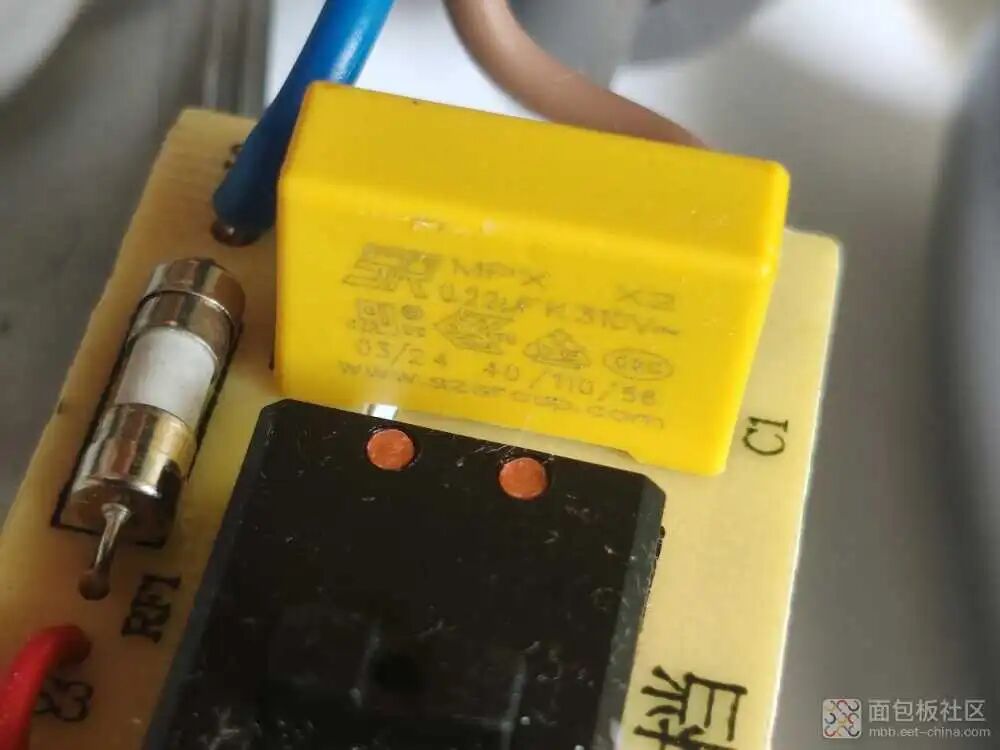

X2 安规电容参数为 0.22uF 310VAC，主要作用是抑制 EMI 干扰，满足 3C 电磁兼容要求。

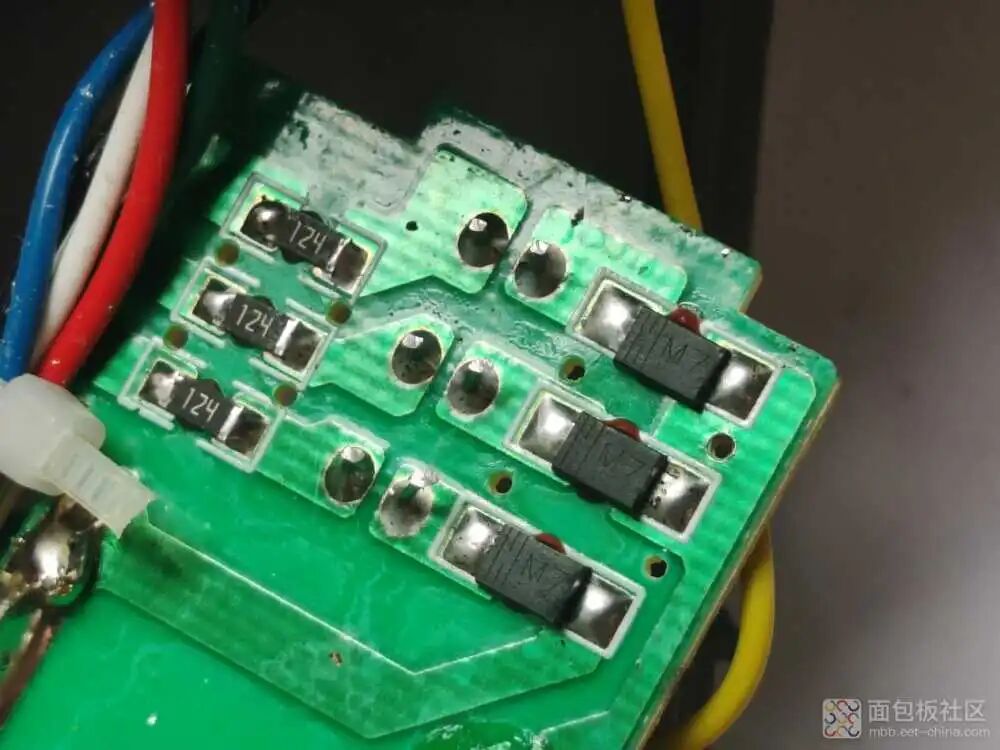

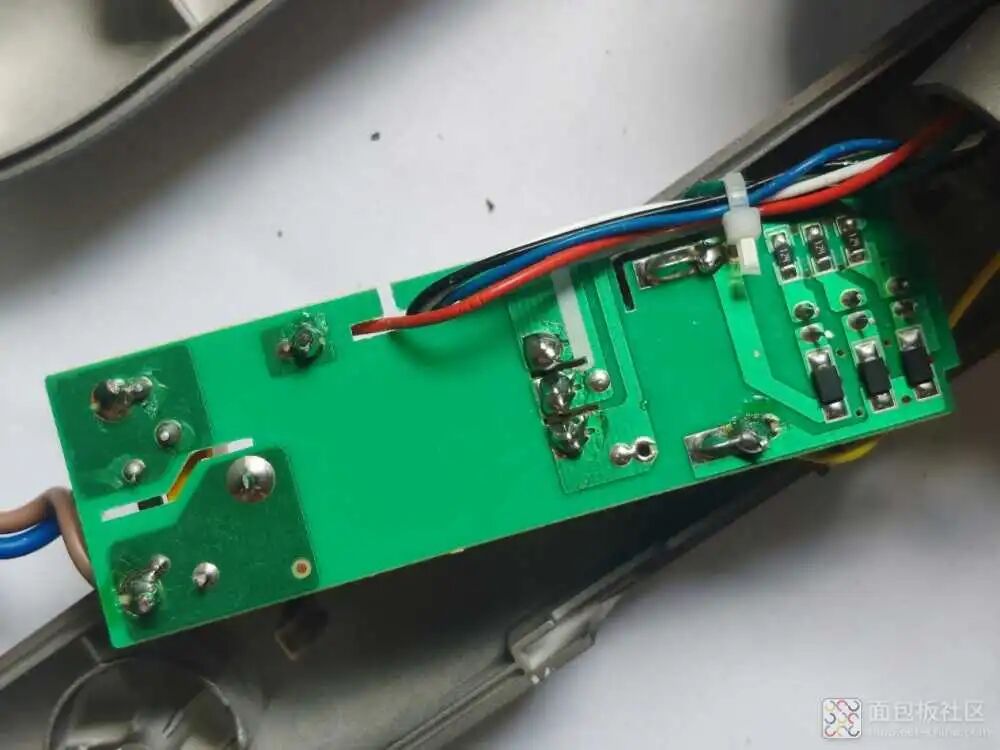

主控板背面。

丝印 M7 的是贴片整流管，SMA 封装，1A 1000V，等同于贴片版 IN4007。

BLDC 风模组与发热芯

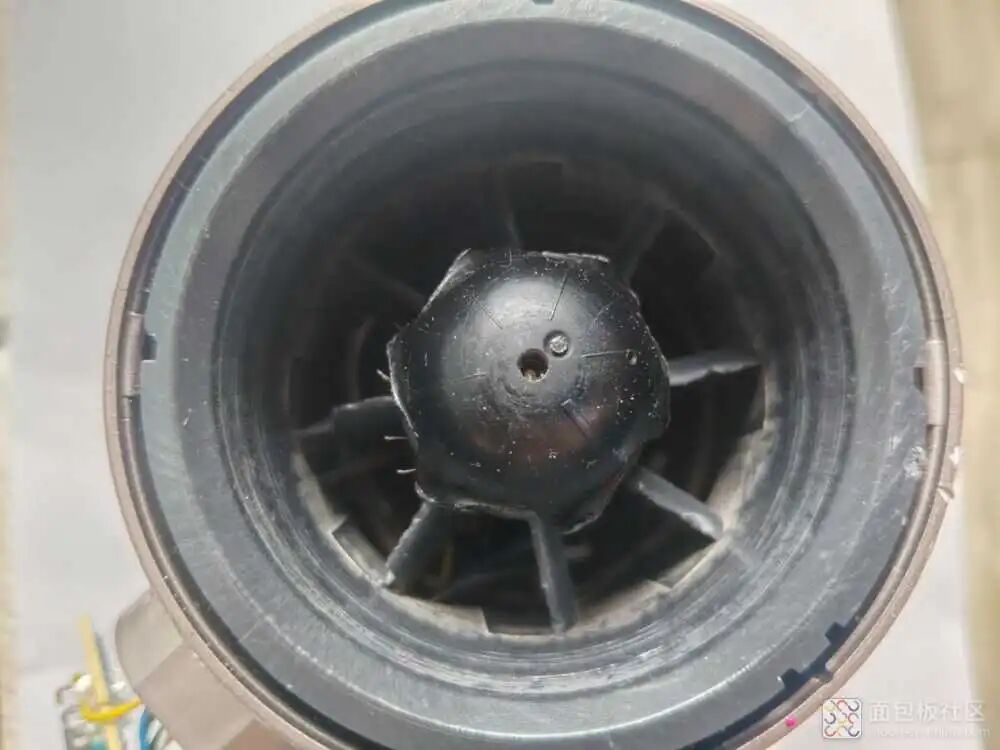

离心叶轮是塑料注塑的多叶片结构。高速旋转时，空气从轴向吸入，沿径向甩出，形成高压气流。可惜的是，长期使用后部分风叶已经没了。

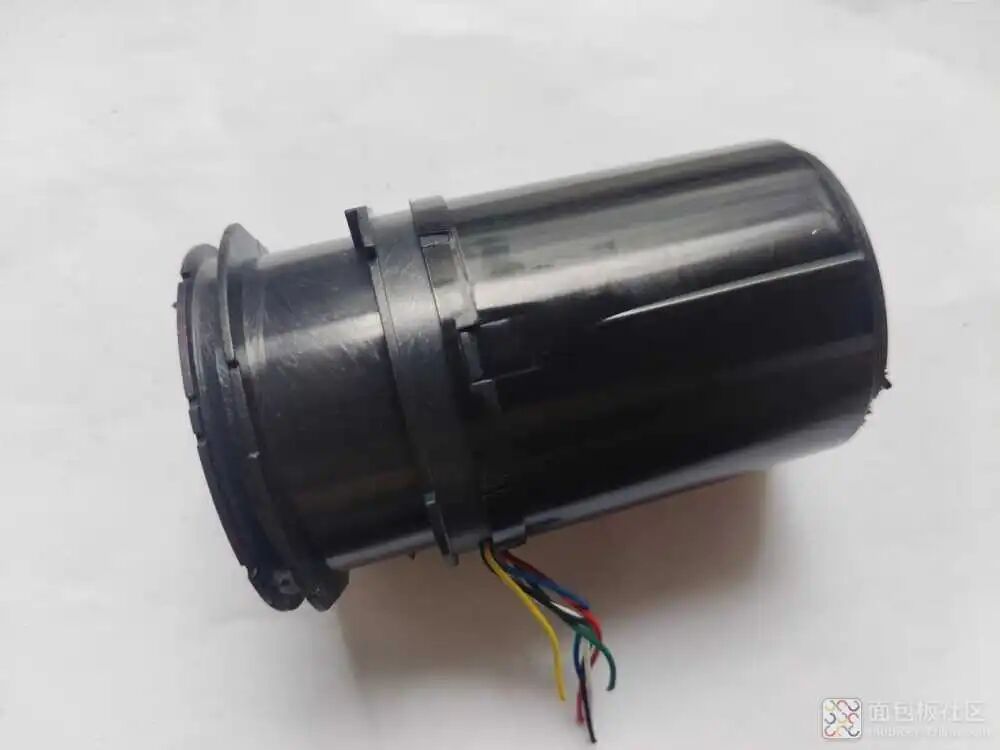

黑色一体化塑封外壳采用 PP+玻纤注塑套筒，集成蜗壳风道和电机定位仓，把外转子电机、离心风叶封装在一起，组成完整风模组。

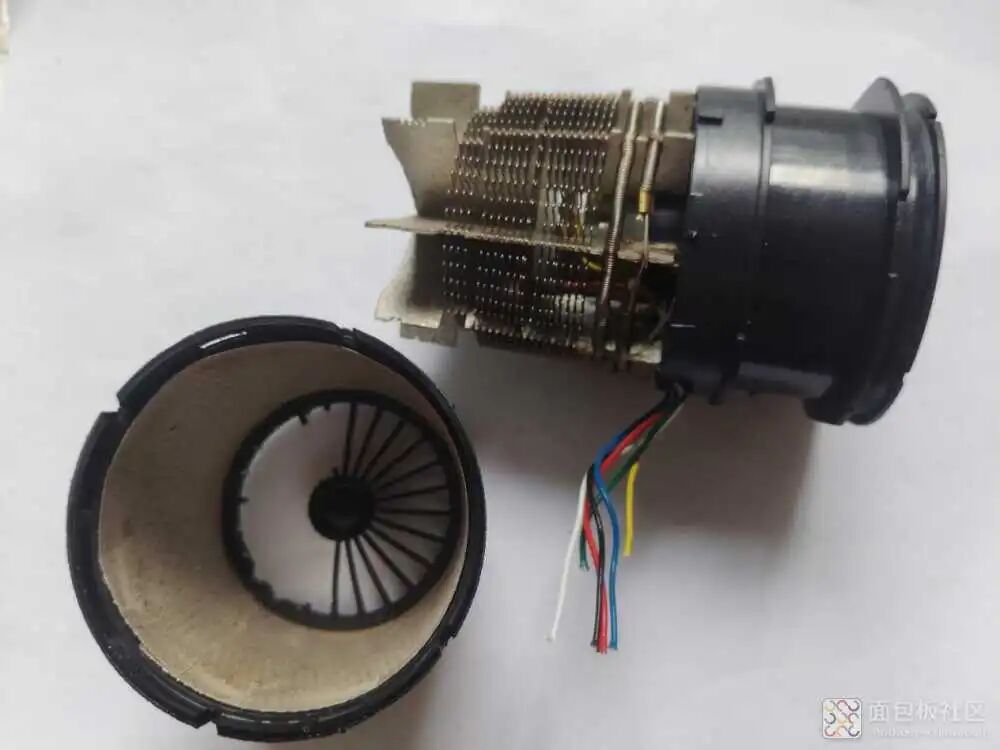

拆下外圈耐高温隔热环，能看到云母骨架上的发热丝。

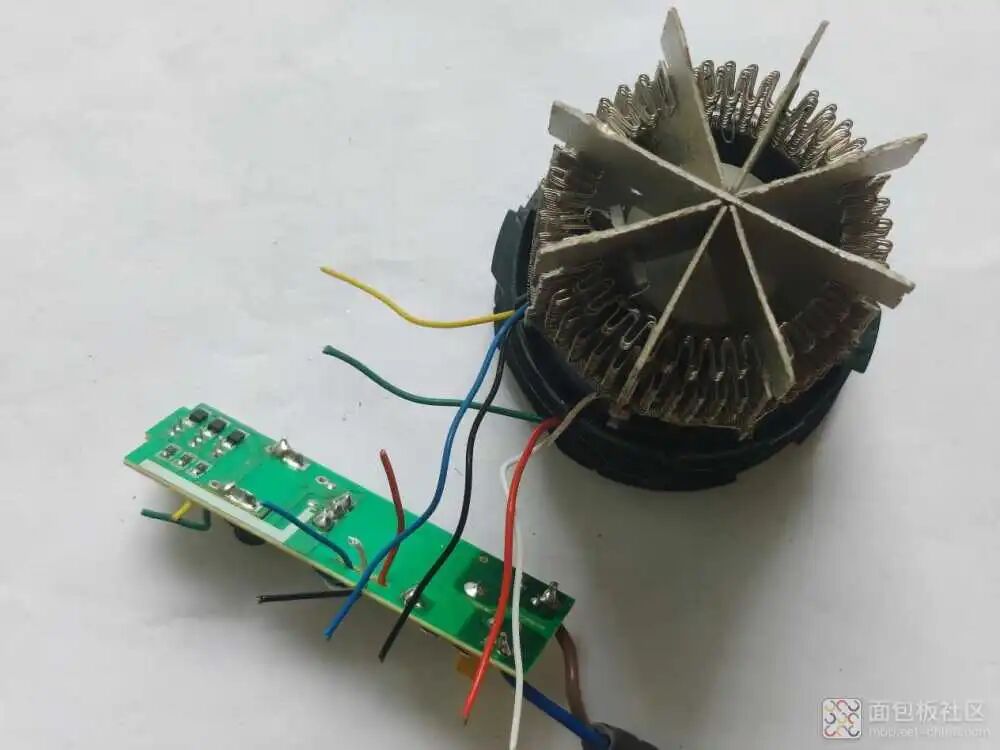

通过主控板接线颜色和主机侧接线颜色对应，可以大致判断云母发热架上各功能块的位置。

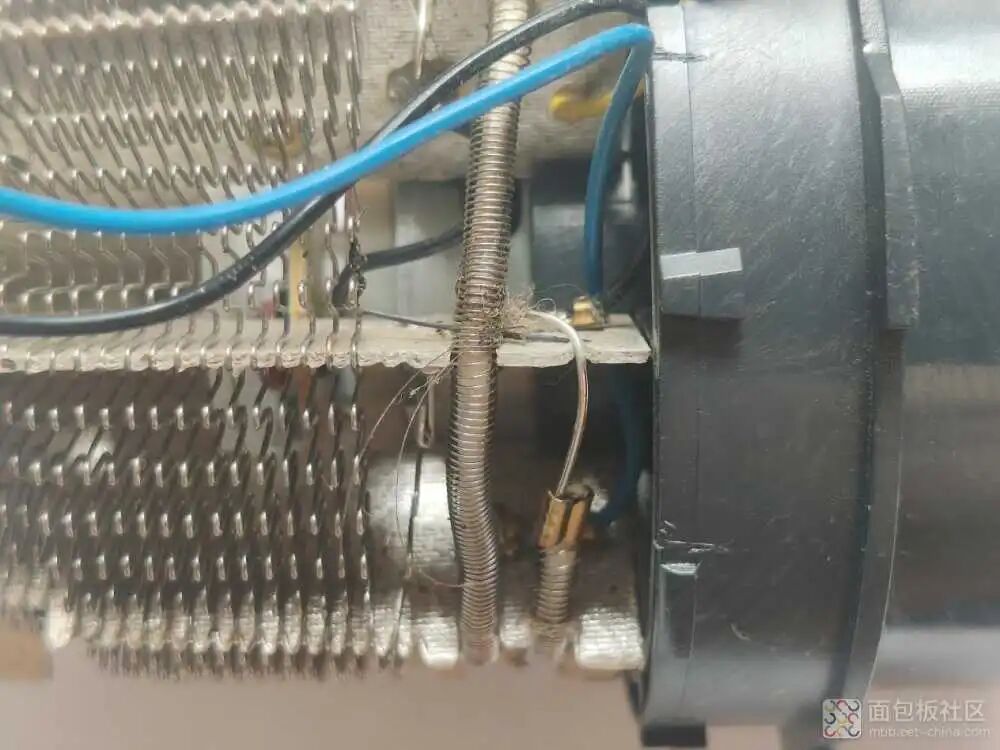

波纹镍铬发热丝缠绕在云母肋片上。

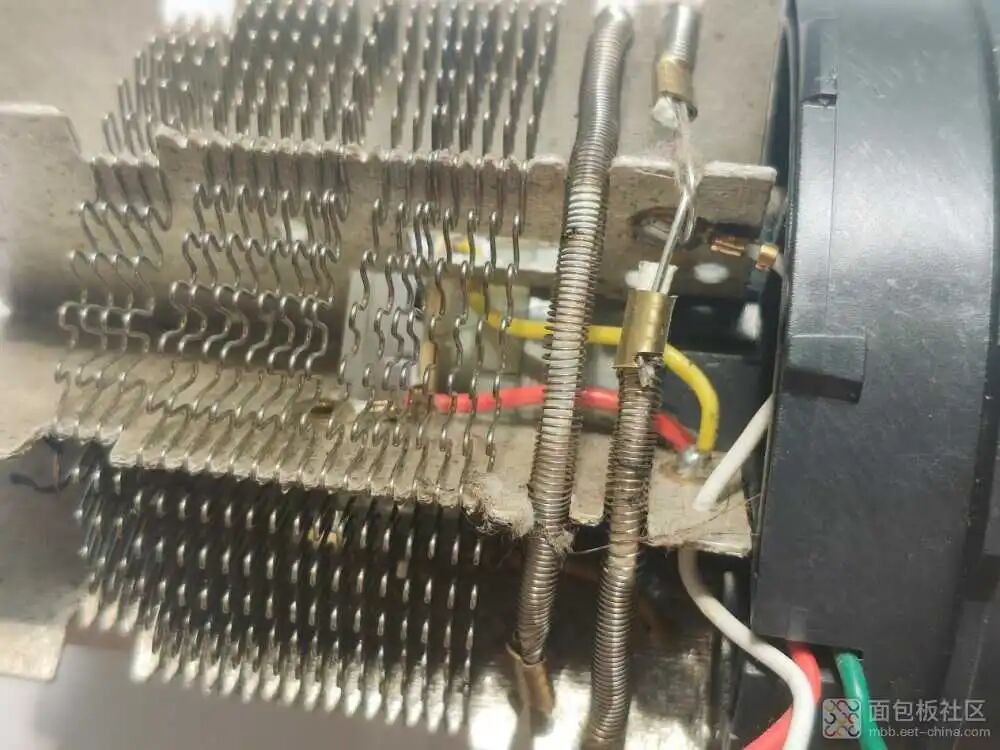

KSD 温控器被就近放在发热丝风道内。好处是能快速感知风道堵死、干烧时的温升，响应速度快。它串联在加热主回路中，不依赖主控板，属于独立硬件保护。

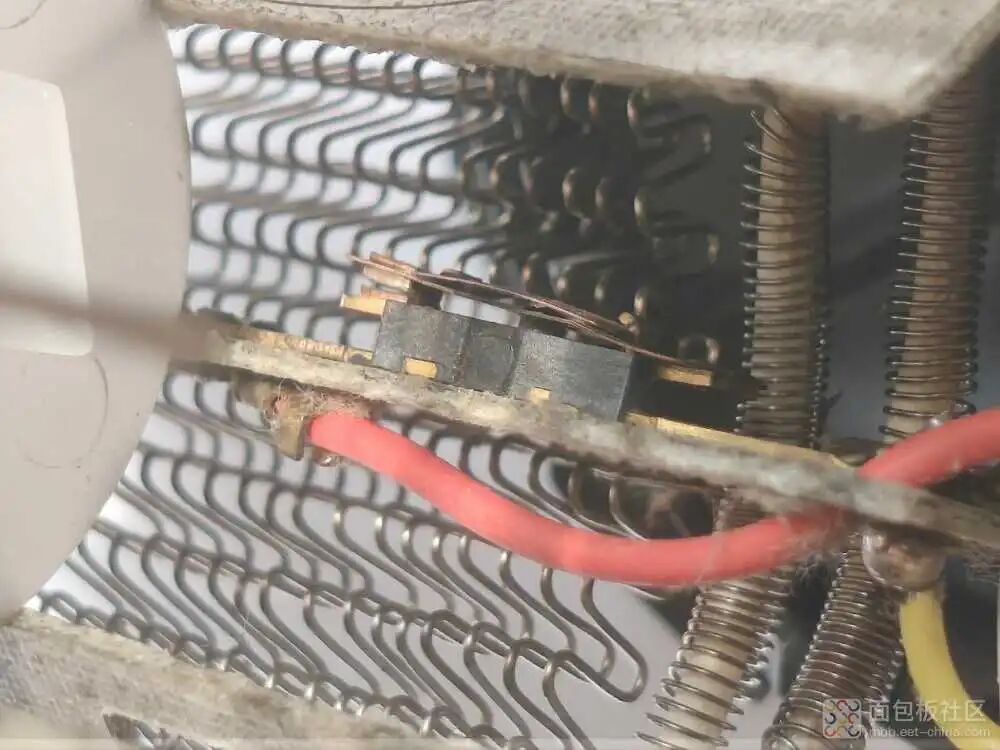

KSD 突跳式过热保护器，内部两片金属弹片触点，两根引线串联在加热主回路。

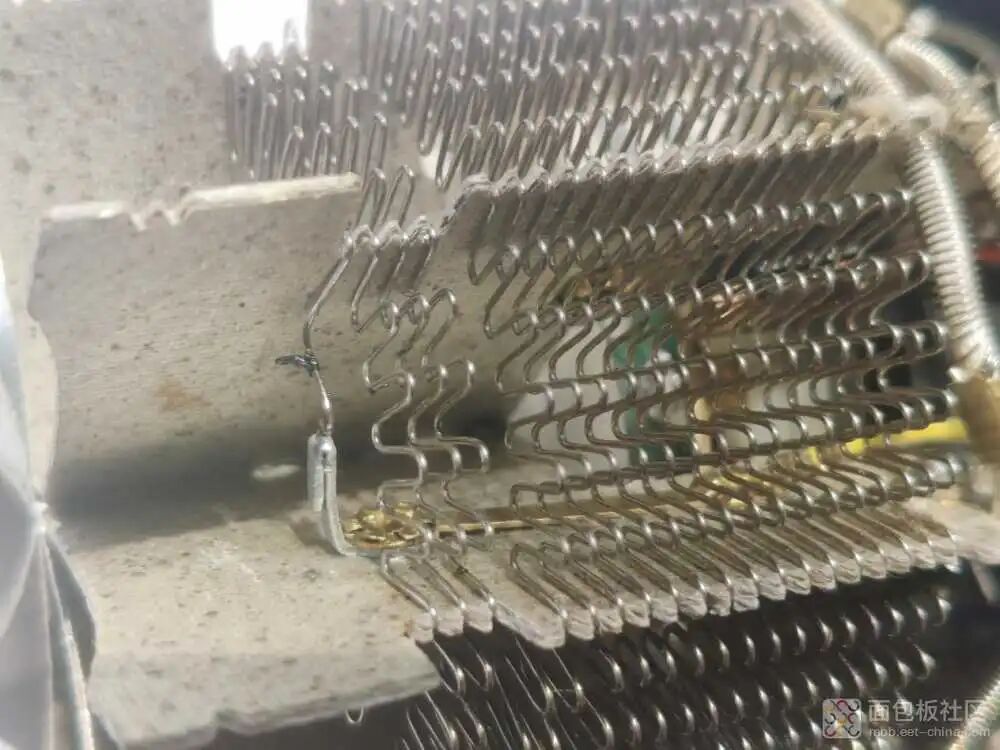

发热丝端头采用铆接金属端子，而不是直接焊锡。高温环境下焊锡容易熔化脱落，铆接方式更耐温、抗振动，可靠性更高。

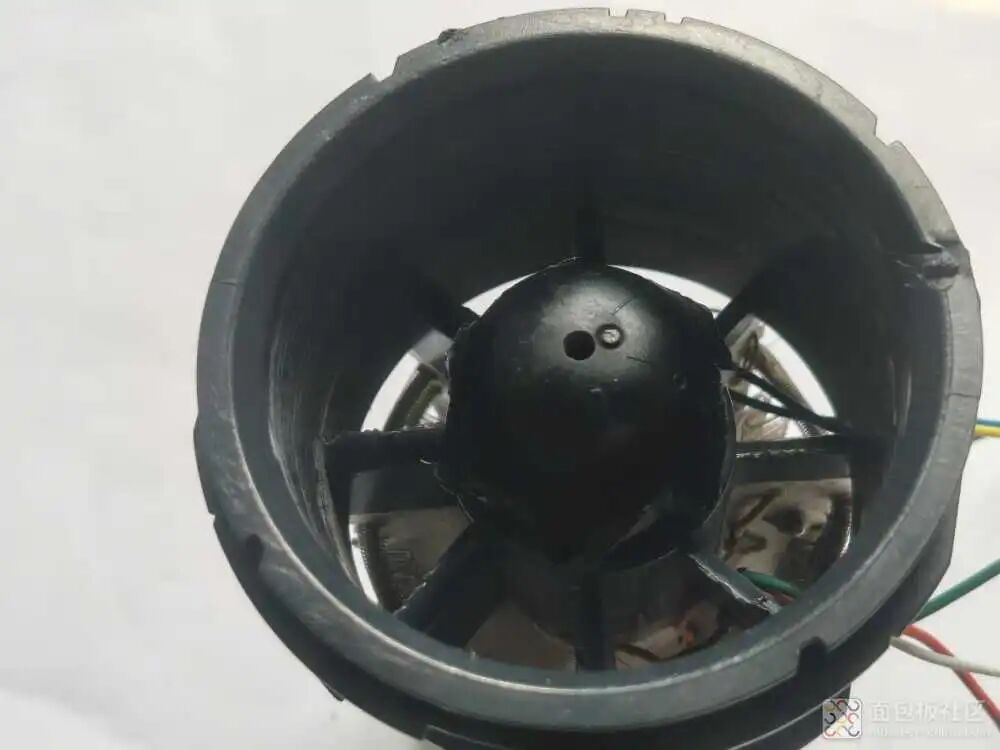

另一个角度的离心叶轮组件：PP+玻纤注塑，中心锁紧螺丝固定在外转子上，随永磁转子一起高速旋转，转速约 6~9 万转/分钟。空气从中心轴向吸入，沿径向甩出，再向前输送到发热芯。

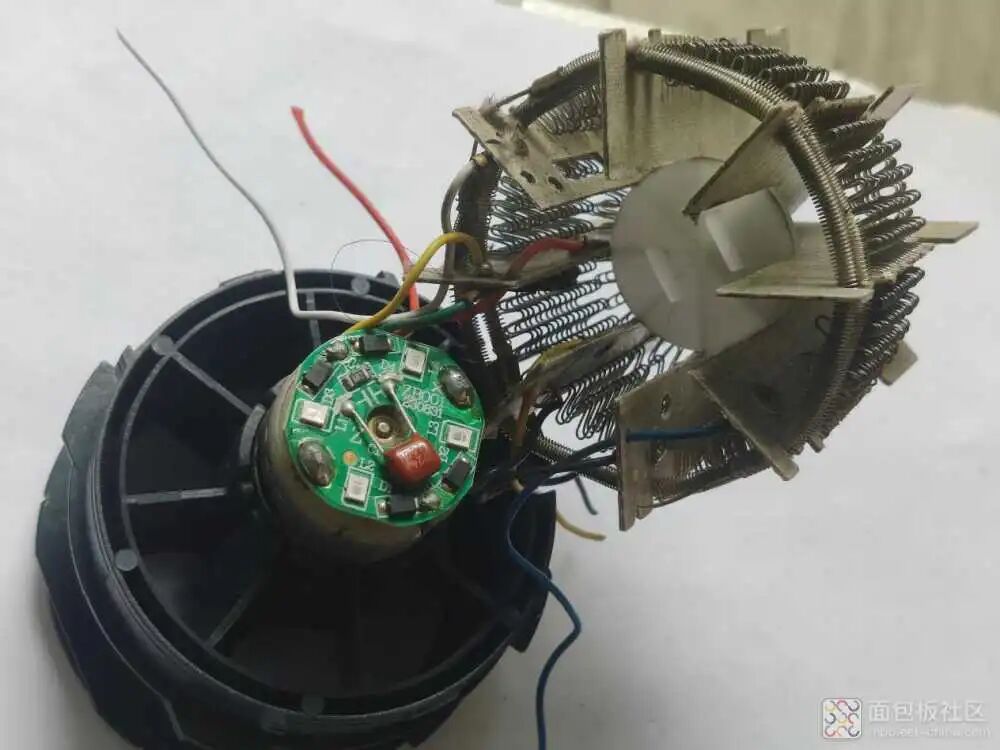

拿开云母发热芯，下面就是 BLDC 驱动板。

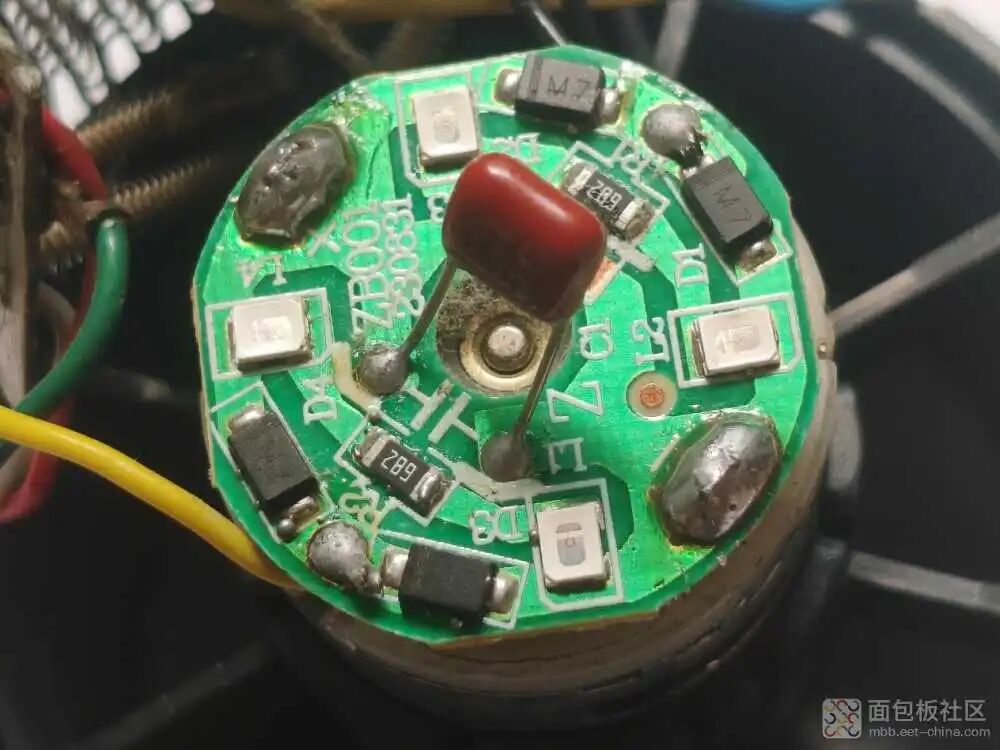

BLDC 驱动板采用 4 颗 M7（D1、D2、D3、D4）整流，把交流电变成直流，再经过 ZB001 平滑滤波，旁边是 400V224J 电容。L1/L4、L2/L3 分别串联 1206 封装的 682 丝印电阻，也就是 6.8K，用来指示工作状态。

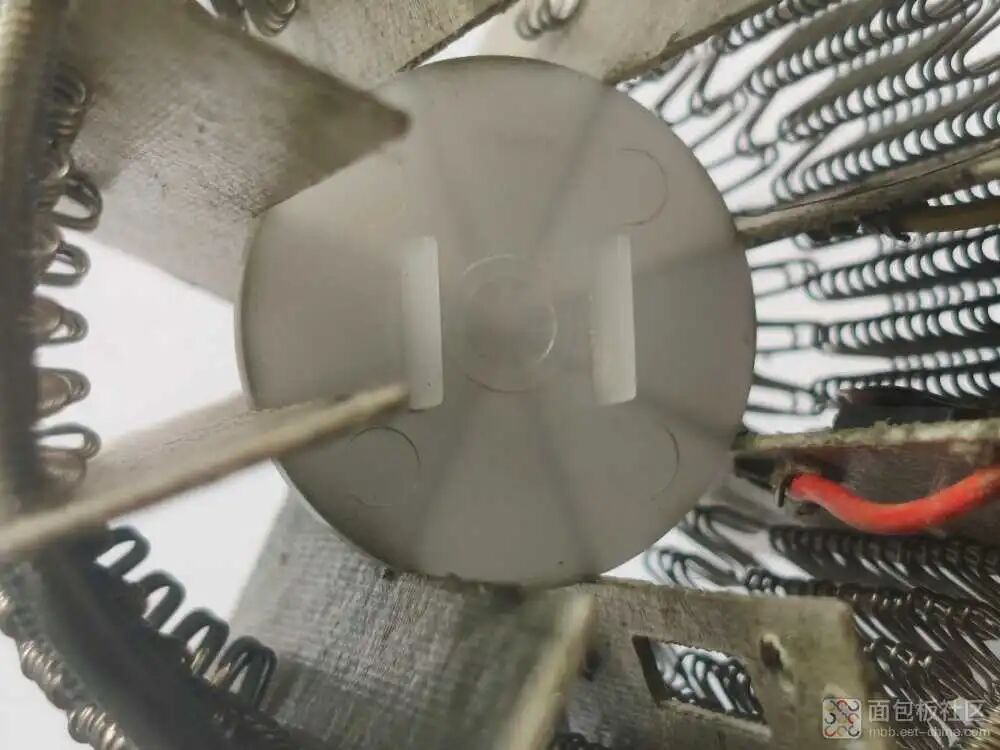

圆盘是星型云母肋片的中心基座，用来固定放射状云母筋，提升整个发热骨架的结构刚性，减少运输和使用中断裂风险。

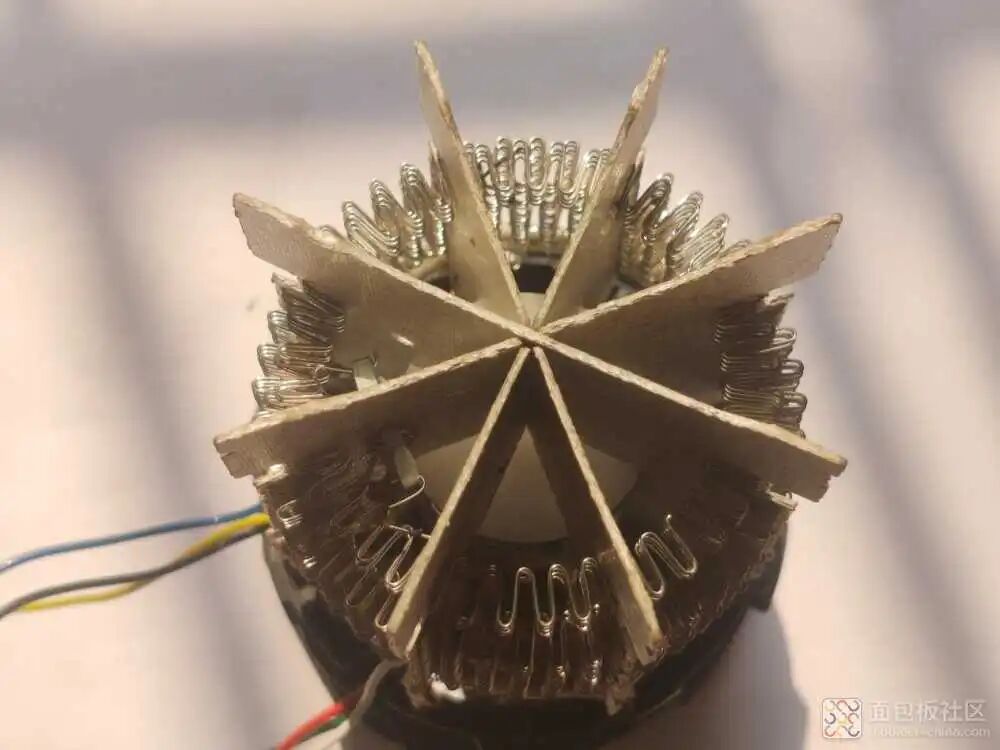

周边放射筋条把圆筒风道分隔成多个扇形通道，波纹发热丝布置在筋条两侧。

最后粗略计算 BOM 成本：

BLDC 动力模组 16.4~26.7 元 + 云母发热芯总成 5.6~9.1 元 + AC 主控板 3.7~6.0 元 + 外观结构件 6.9~11.8 元 + 电源线组件 1.8~3.0 元 + 辅料 1.0~2.0 元 = 35.4~58.6 元。
