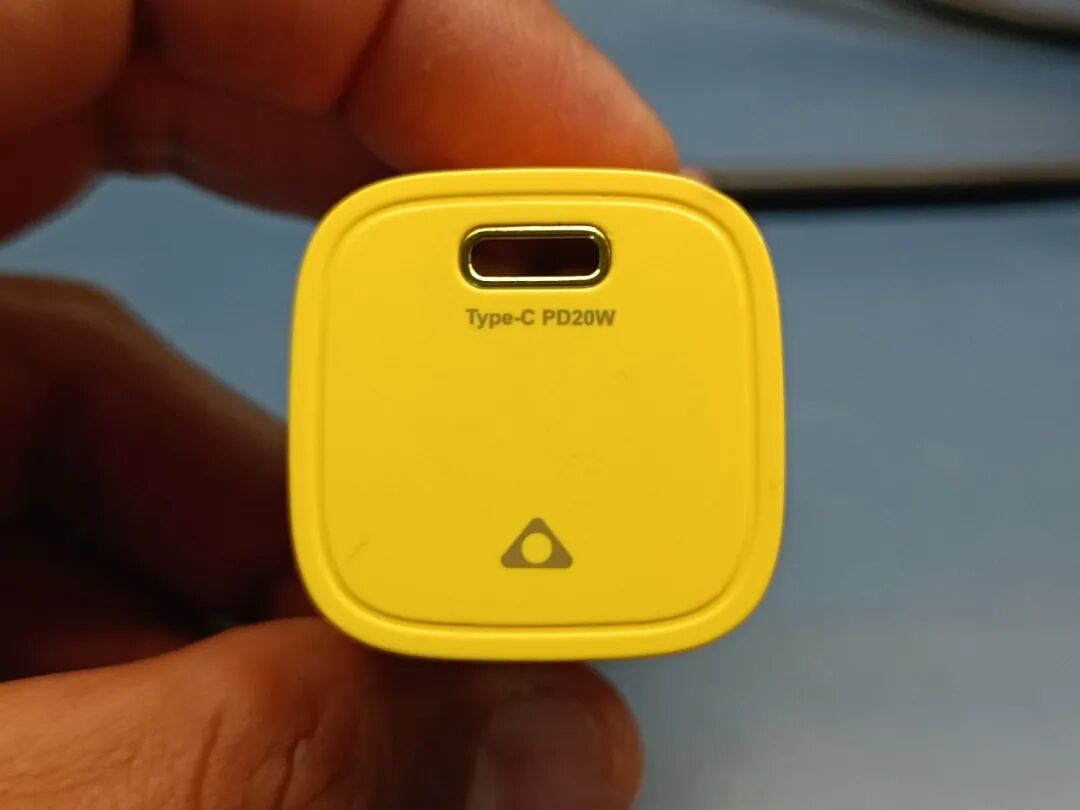

最近公司业务上正好在调研印度制造的 USB-PD 充电器，于是就注意到了这款小巧的 stuffcool 20W 充电头。它支持 5V/3A、9V/2.22A 和 12V/1.67A 三种输出规格，产自印度且通过了 BIS 认证。说实话，第一眼吸引我的倒不是它的参数，而是那种少见的亮黄色外壳，配上它极其紧凑的体积，让人忍不住想拆开看看。
这款充电器并没有采用氮化镓（GaN）技术，但体积控制得相当不错。长时间使用后壳体有些发热，考虑到这个尺寸，其实也在意料之中。

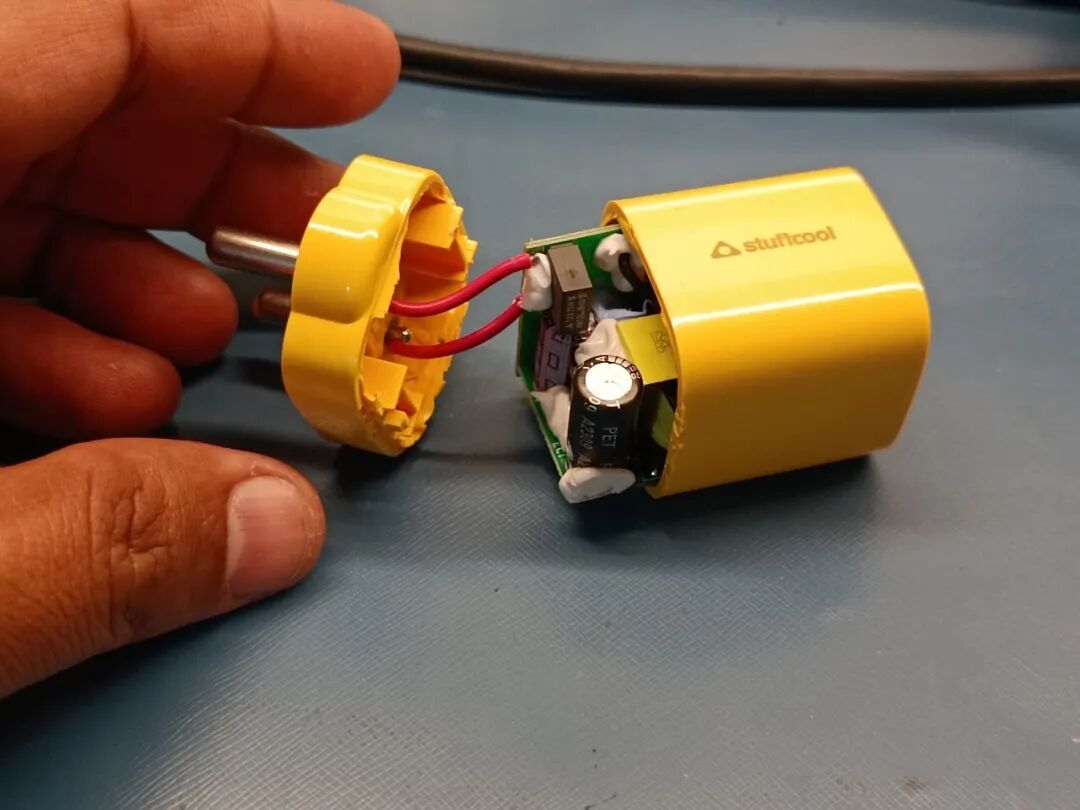

外壳封装相当紧密，拆解过程多少费了点功夫。

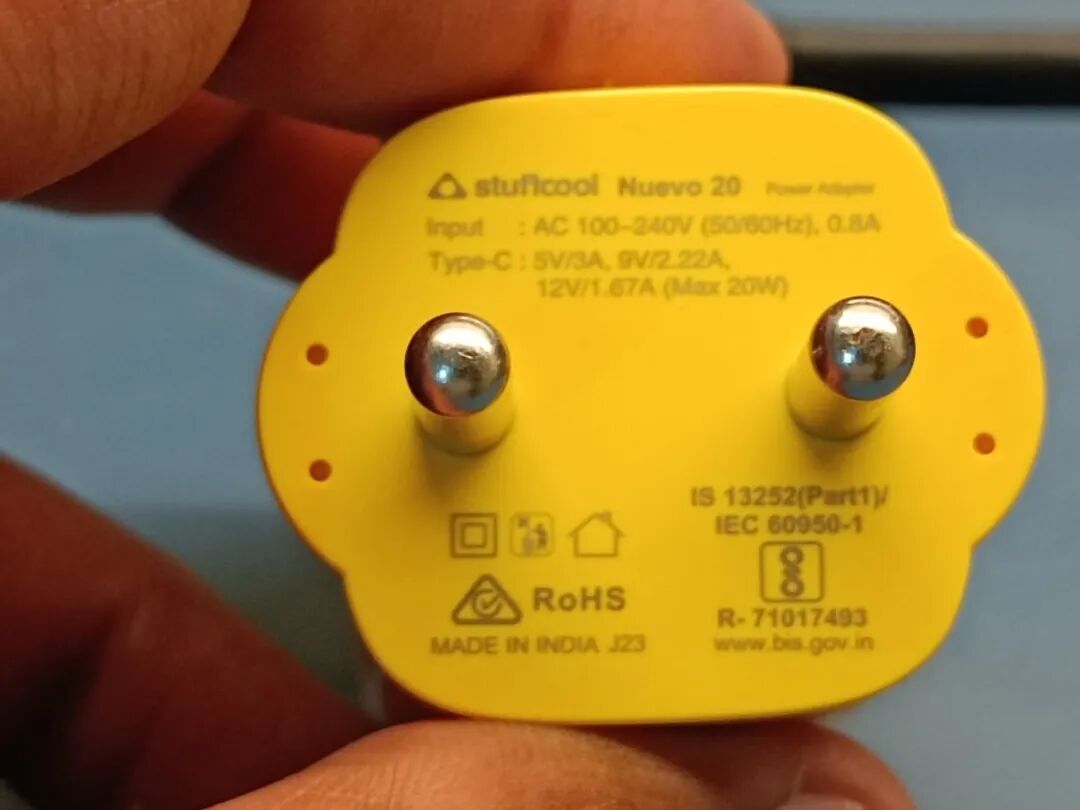

机身背面印着满满当当的标识，典型的印度制造风格。从铭文上能确认品牌“stuficcool Nuevo 20 Power Adapter”，输入支持宽电压 AC 100-240V (50/60Hz), 0.8A，Type-C 输出则涵盖了我们前面提到的三个档位，最大功率 20W。此外，RoHS、BIS 认证标志和注册号一应俱全，标准参考 IS 13252(Part1)/IEC 60950-1。

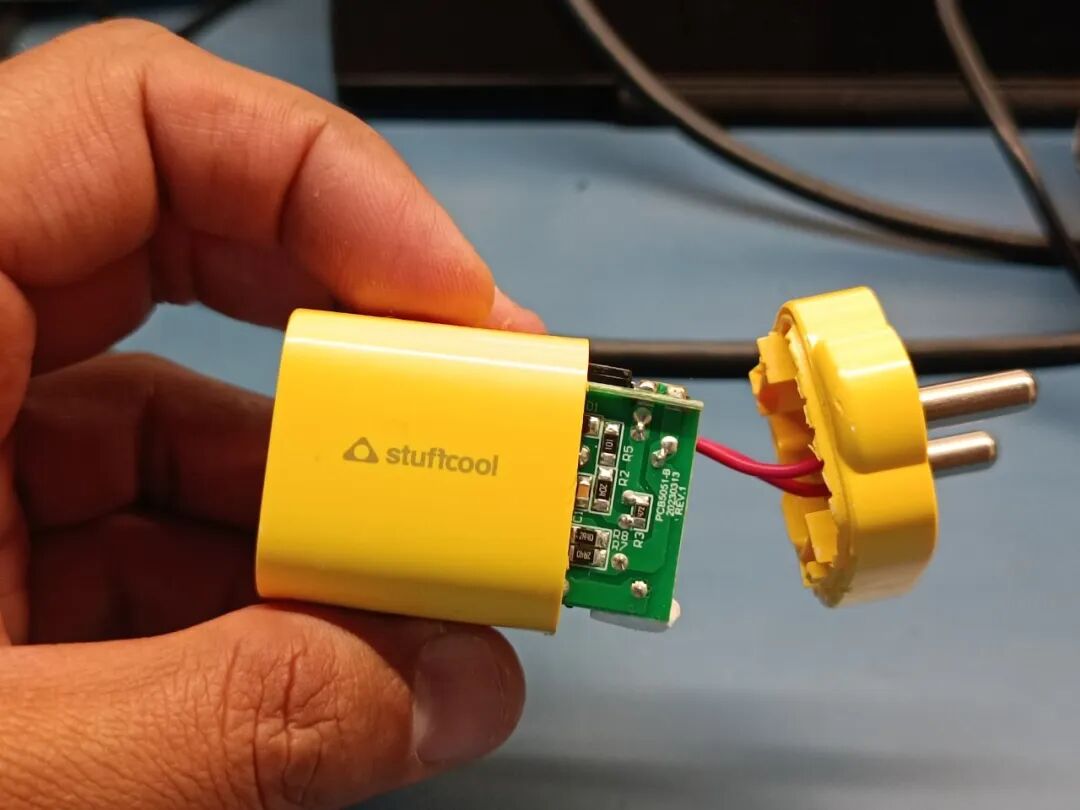

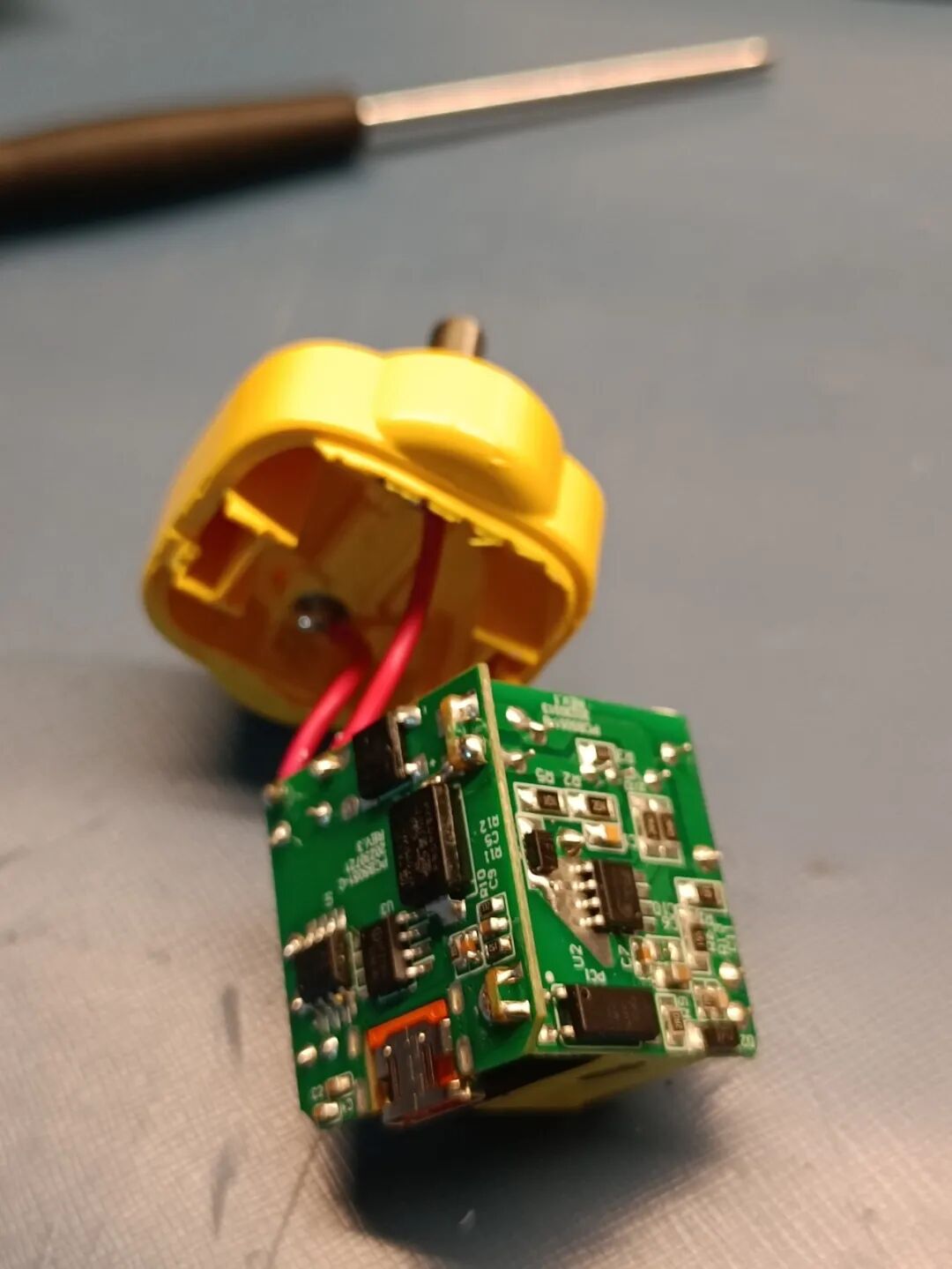

打开之后，内部结构一目了然：两块 PCB 板叠层焊接在一起，所有元器件都被塞进了一个极其有限的空间里。

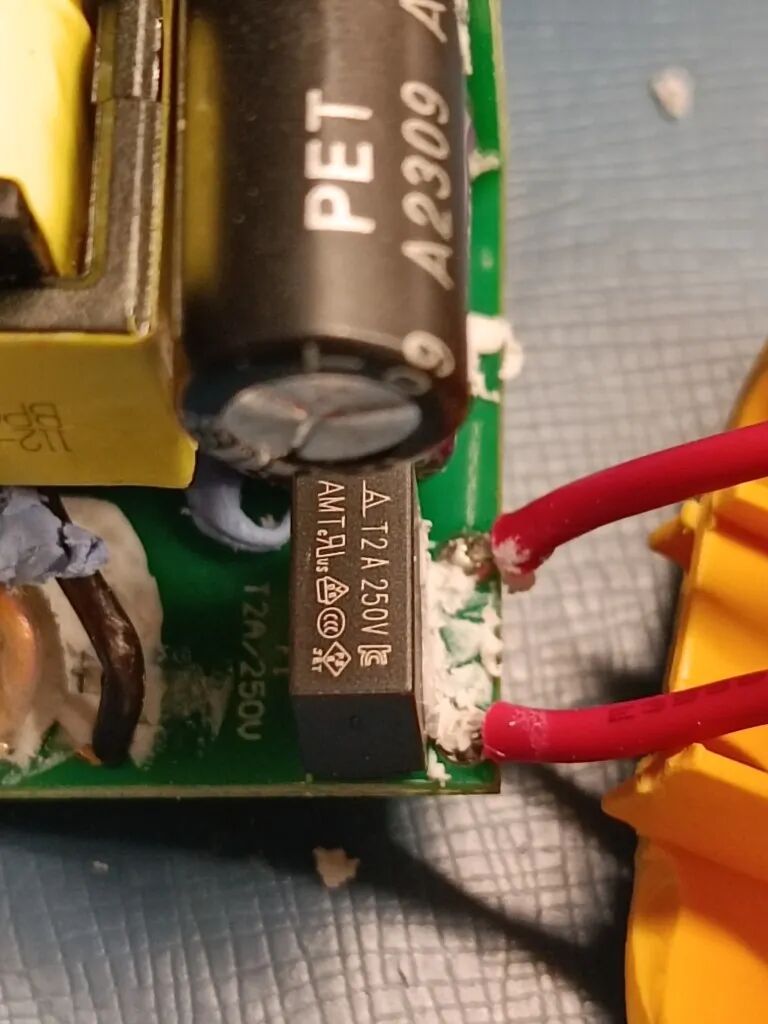

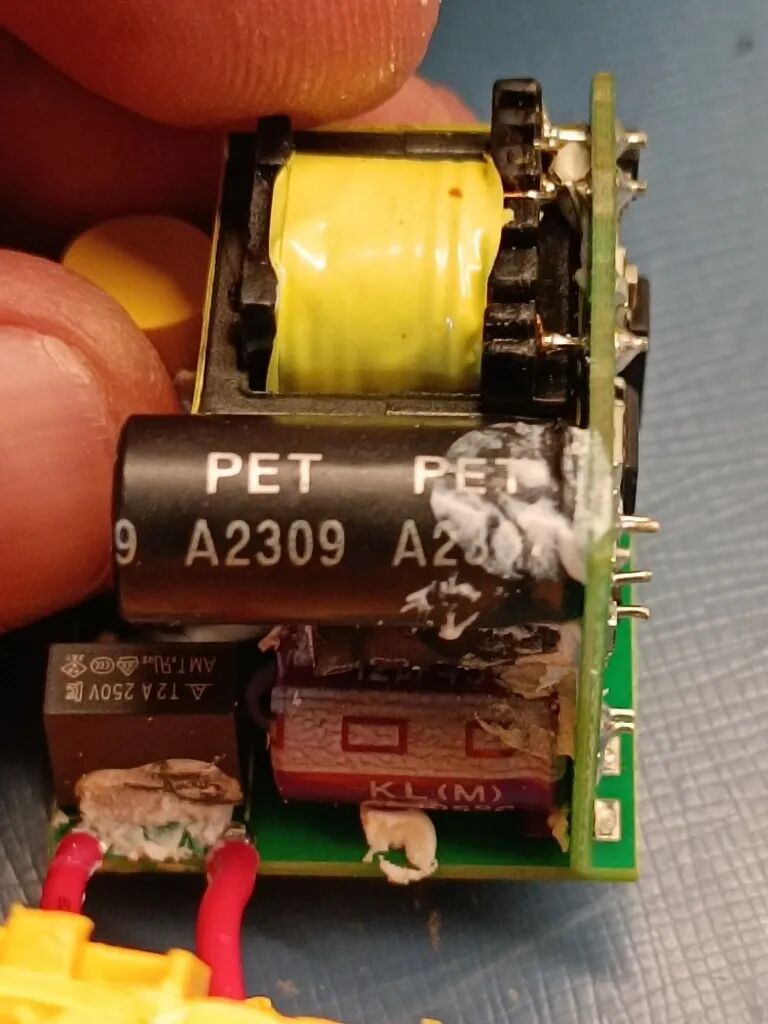

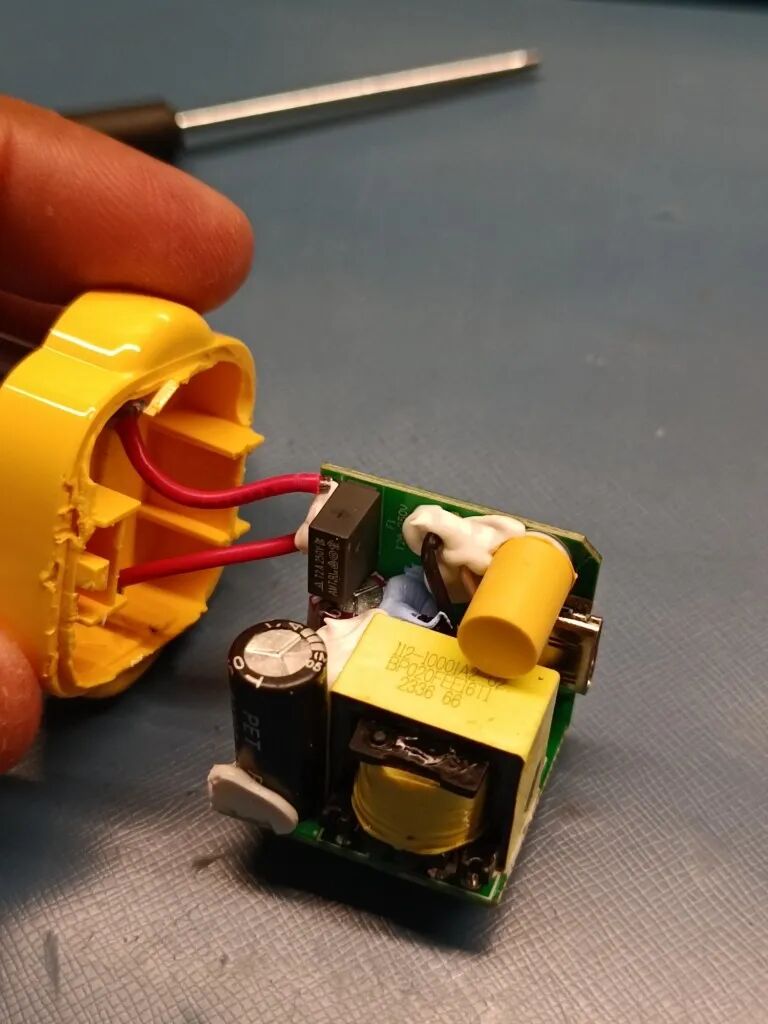

仔细观察电路，输入端走的是经典的反激式电源架构。交流电进来，先经过一个保险丝，再通过由电容和电感组成的 EMI 滤波电路进行净化，然后送入桥式整流器。
整流滤波后的高压直流电被送至一颗 ACDC 主控芯片以及变压器。板子上那颗 PC1 是光耦合器，在典型的反激式拓扑中承担着反馈环路的角色，用以实现闭环稳压控制。

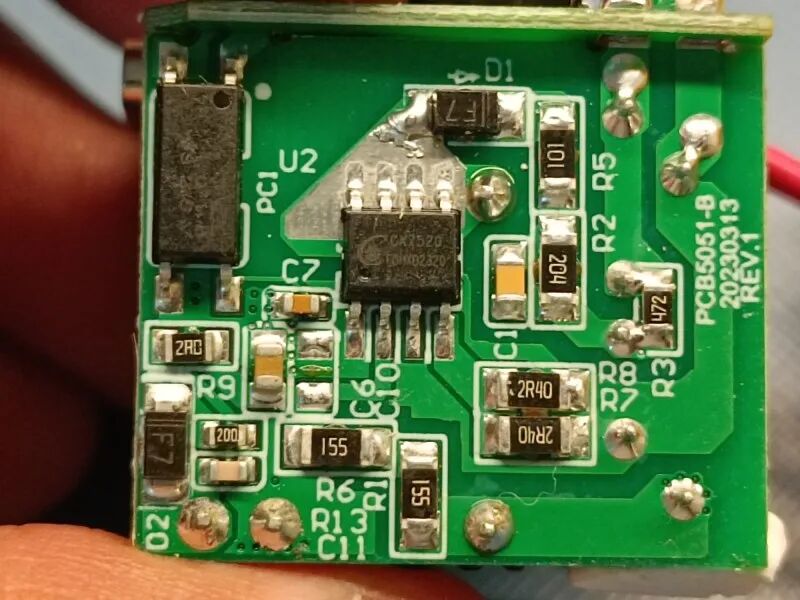

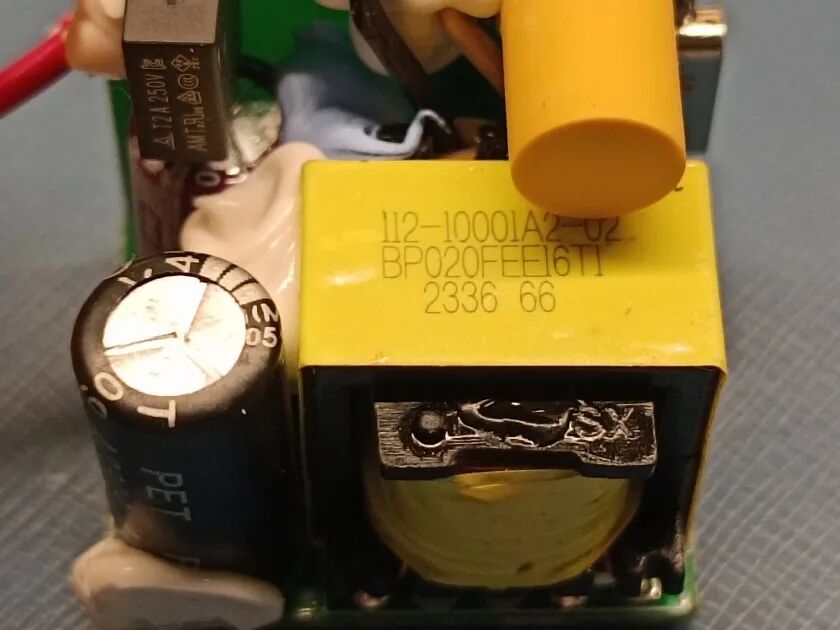

核心的 PWM 控制器查了一下，型号为 CX7520，来自深圳的一家公司，典型的开关频率在 65kHz。搭配的主变压器是 EE16 规格。

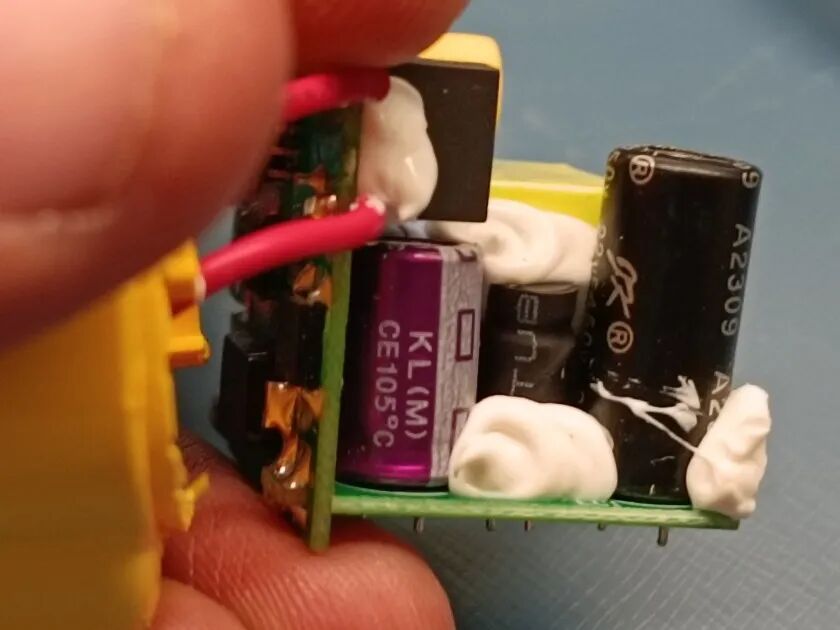

在这块紧凑的板子上，所有电解电容的额定温度都标称为 105°C，这点倒是没含糊。
目光转向次级侧，USB-C 的供电传输部分采用的协议芯片是 IP2189。这颗芯片负责通过 CC 引脚以及 DM/DP 数据线与被充电设备进行“握手”通信，识别并切换 PD 快充协议，然后通过反馈回路去指挥前级电路调整输出电压。

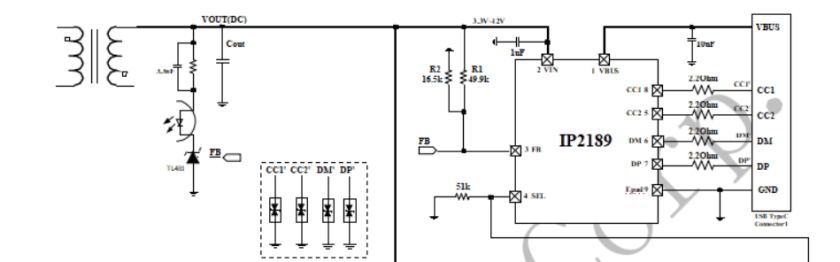

为了便于理解这颗芯片是如何工作的，我找来了它的典型应用电路图。图中清晰地展示了从变压器次级侧出来，经过整流二极管（图中 FB 为 1N4007）和滤波电容 Cout 后产生稳定电压，再通过 IP2189 内部集成的开关管和逻辑控制，最终输送至 USB Type-C 接口。图中还标注了 VBUS、CC1、CC2、DM、DP 等关键引脚的连接方式，以及像 2.20kΩ 上拉电阻、49.9kΩ 和 16.5kΩ 的分压网络这些细节。

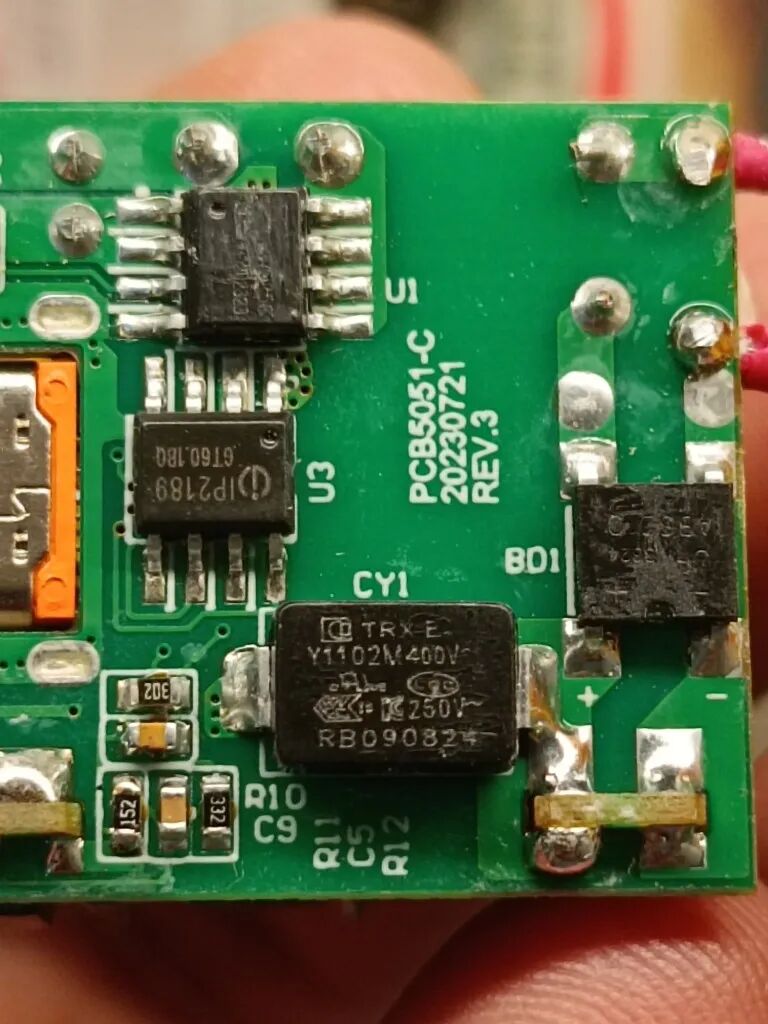

实际板子上的 IP2189 芯片实物照也印证了这一点。在另一面 PCB 上，我们能看到 IP2189，以及旁边的变压器等外围元件。

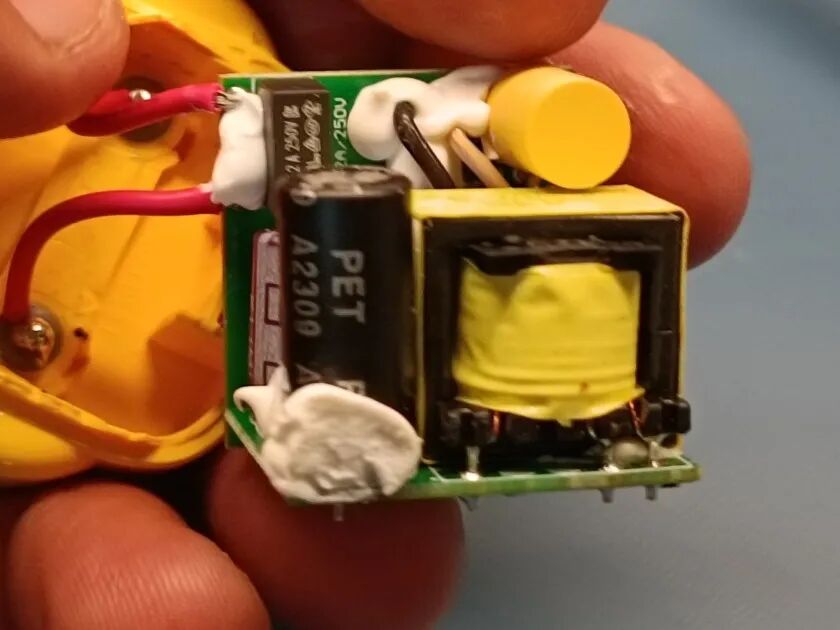

这里还有一个有意思的细节：为了防止电解电容的铝壳在狭小空间内与其他元件或铜箔意外短接，厂家给电容套上了硅橡胶帽。其实这种工艺在国内的很多电源板上也相当常见，算是一种成熟的保护手段了。

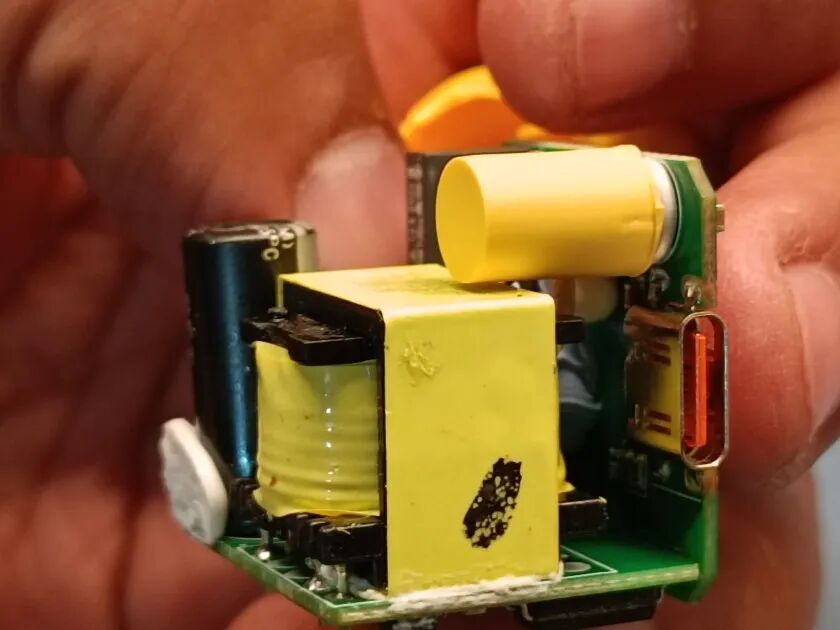

最后再看一眼这个 USB-C 母座以及四周的布局，内部金属触点闪着橙色的光泽。

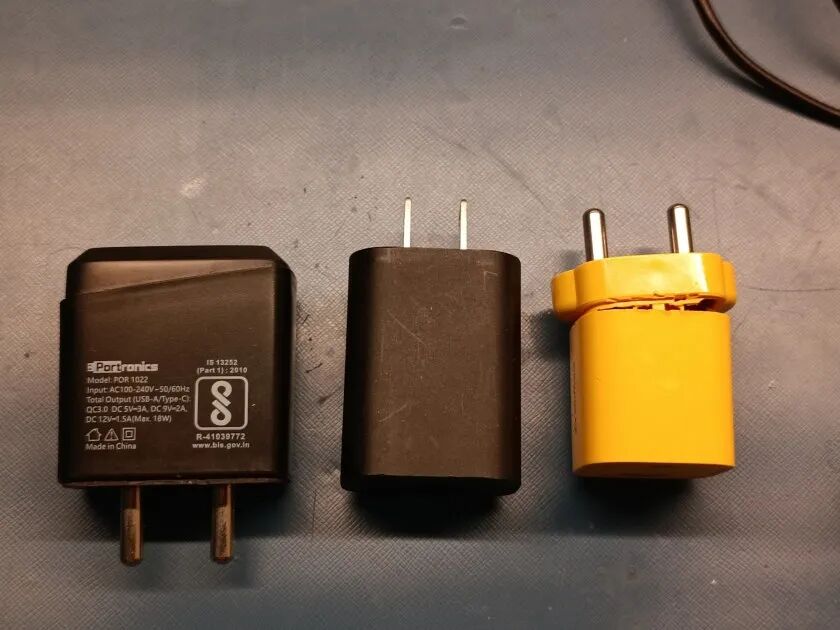

拆解完毕，为了给大家一个更直观的体积概念，我把它和手头另外两个充电头放在一起做了个对比。一个是 18W 的 USB-C PD 充电器，另一个是普通的 5V 2A USB-A 充电器。从对比图就能看出，这个黄色的印度制造充电头确实相当小巧。那么回到最初的问题：印度造的充电头到底怎么样，能不能跟咱国内的同类产品正面硬刚一下？从这次拆解来看，它内部的设计集成度相当高，用料也还算扎实，和国内主流方案对比起来，确实是不好直接说谁“吊打”谁，更多的是方案和成本取向上的差异吧。
