Boost电路升压原理与设计实战：电感储能、同步整流及隔离难题深度解析

Boost电路，即升压式DC-DC转换器，是开关电源三大基本拓扑之一。它的使命很明确：输出电压永远高于输入电压。无论是单节干电池驱动3.3V系统，还是锂电池升压为5V/12V供电，Boost都扮演着关键角色。

但Boost的脾气比Buck“暴烈”得多：电感要扛大电流，轻载时电压容易飙高，输入与输出之间还存在天生的“漏电”通道…… 本文将从原理出发，带你看懂Boost的设计要点与常见陷阱。

Boost的基本工作原理

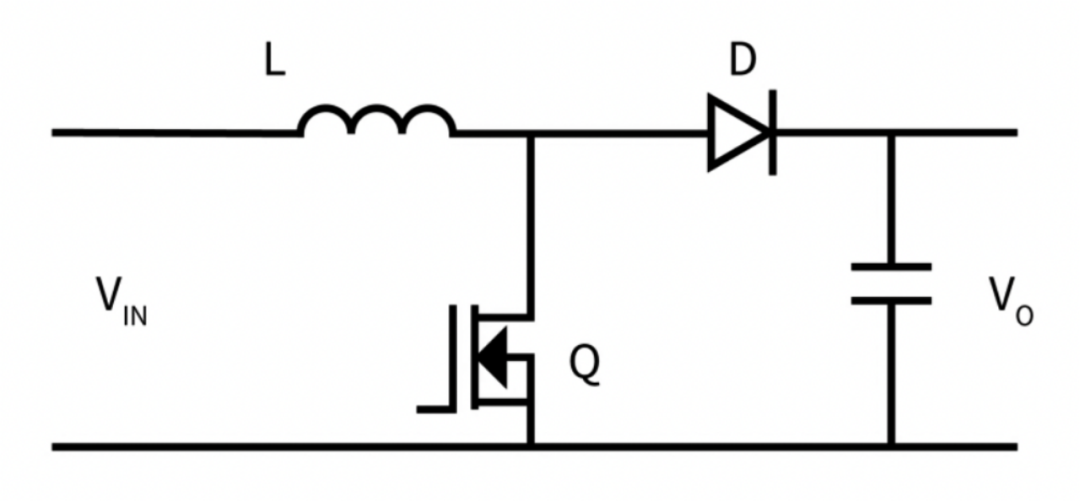

Boost电路的核心元件包括：一个开关管（Q）、一个电感（L）、一个整流二极管（D）和输出电容（Cout）。

两个工作阶段：

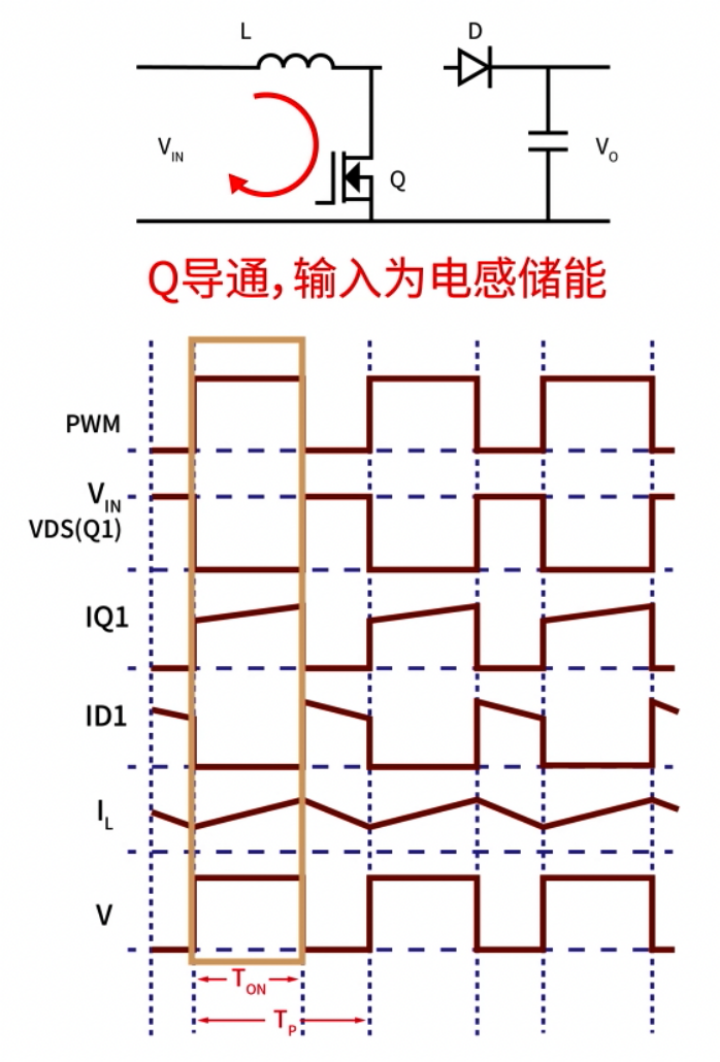

• Q导通（T$_on$）：输入给电感储能，二极管反偏，输出电容单独为负载供电

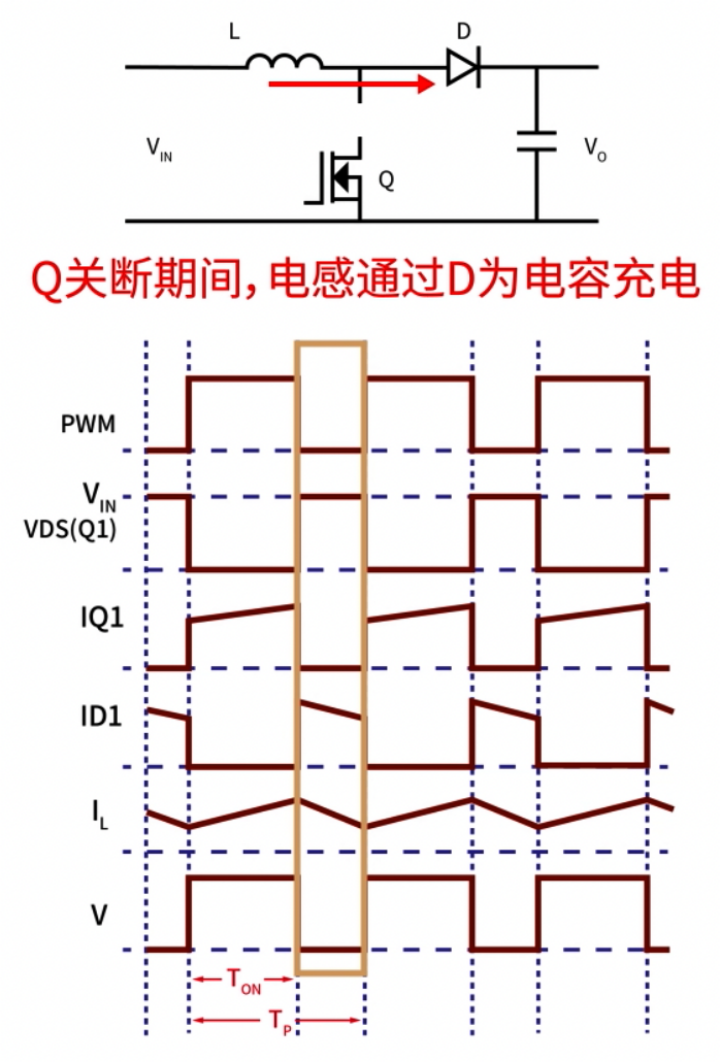

• Q关断（T$_off$）：电感通过二极管释放能量，为电容充电并同时向负载供电

与Buck不同，Boost在开关管导通期间，输出完全脱离输入，全靠电容维持——这是理解Boost“难伺候”的关键。

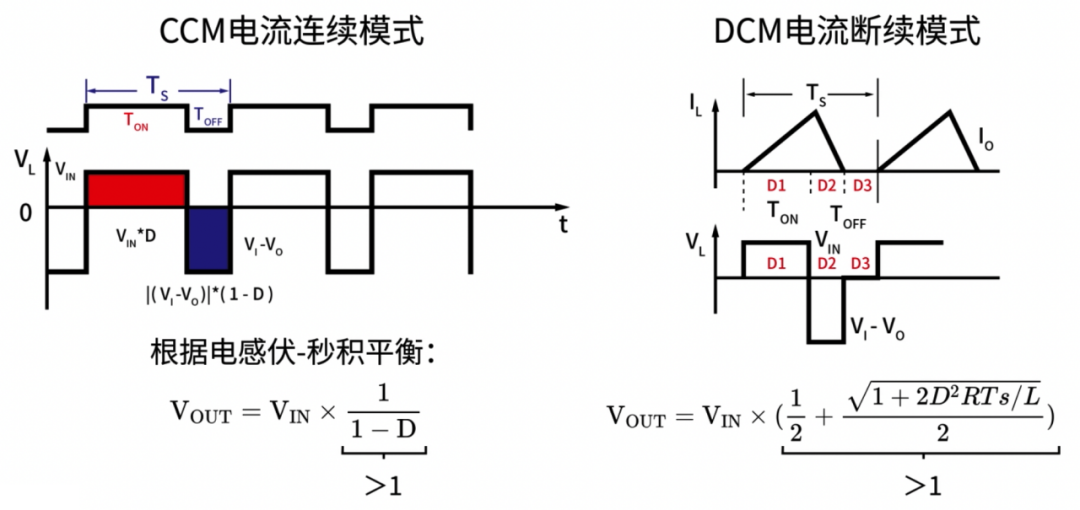

CCM与DCM

开关管工作在高频开关状态的Boost，也存在电感电流连续模式 CCM 和电感电流断续模式 DCM。

两种模式的电压增益表达式不同：

• CCM 增益是线性，预测性强，补偿设计简单
• DCM 增益实时随着负载变化，要求在轻载/空载工作有复杂的增益补偿策略，电路复杂。

这意味着：恒流输出的 Boost 电路，空载时必须加过压保护，否则输出电压可能冲坏后级。

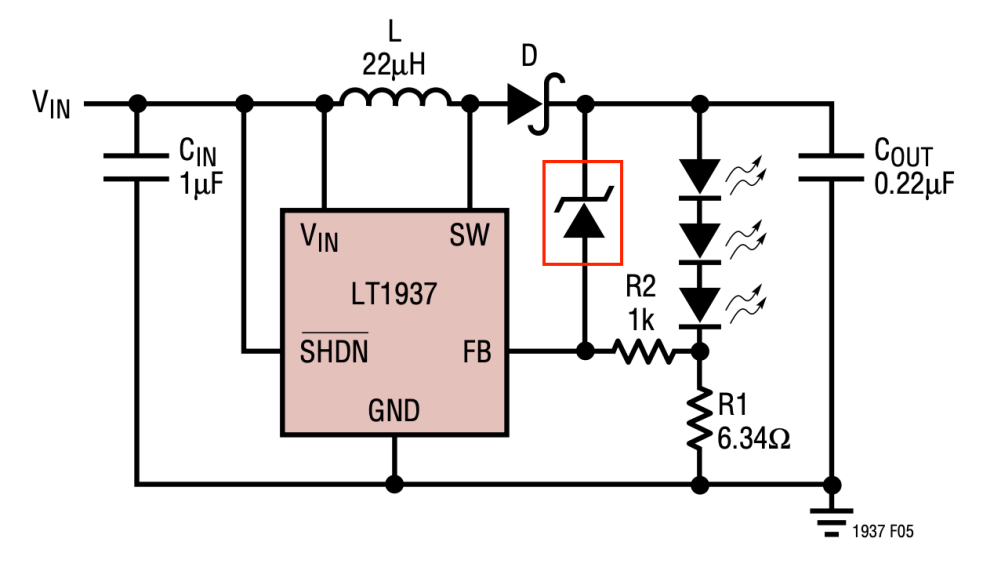

下图是手机背光LED驱动中常用的 LT1937，它专门设计了负载开路保护电路。

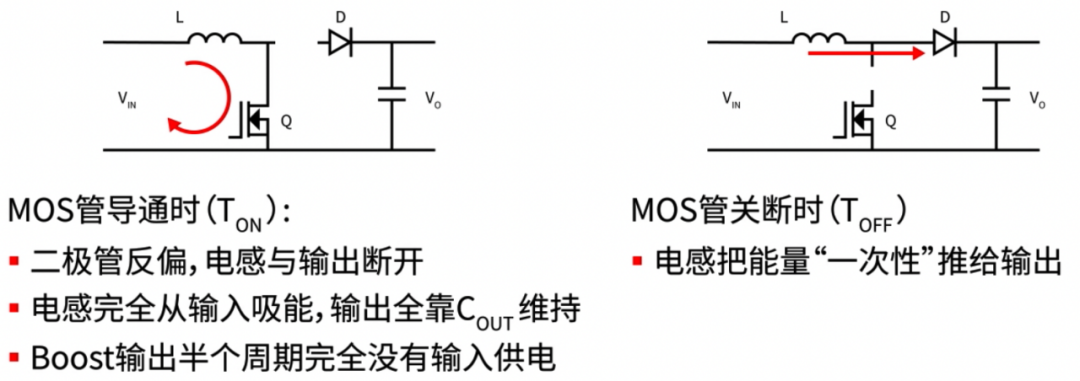

电感——真正的储能核心

在 Buck 中，电感主要起滤波作用；在 Boost 中，电感是真正的储能器。

• 开关管导通时，电感从输入吸收全部能量，输出端与电感完全断开
• 开关管关断时，电感把储存的能量一次性“推”向输出

因此，对于同样的输出功率：电感平均电流比 Buck 大，且峰值电流很高，电感需要存储的能量多。使用高 L 值，高 $I_{sat}$ 的电感，这一点与降压式 DC-DC 完全不同。

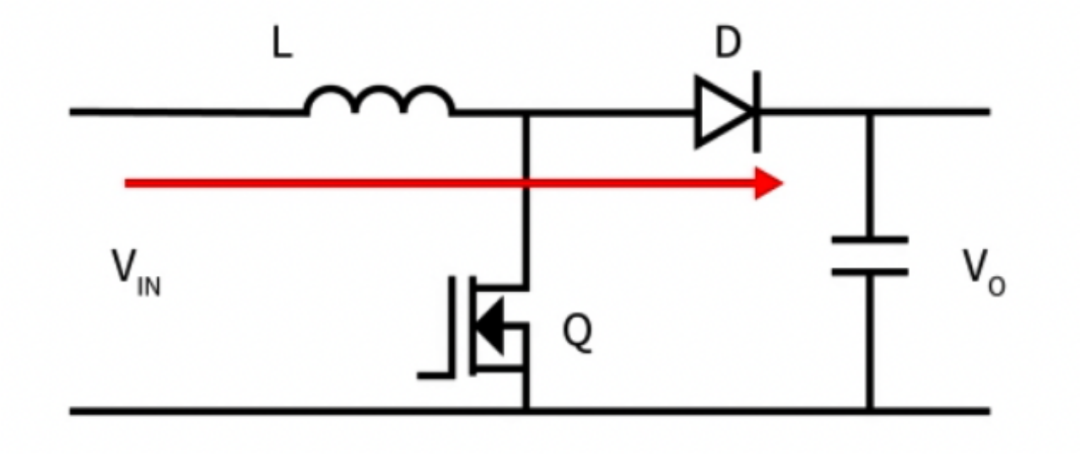

输入与输出无法自然隔离

基本Boost电路中，输入与输出之间通过电感和二极管存在直流通路。即使芯片停止开关动作，输出端仍有接近输入的电压。

这带来三大问题：

1. 功耗问题：电池供电系统会持续向负载漏电
2. 安全风险：输出短路或开关管击穿时，输入被直接抽取大电流
3. 噪声干扰：负载侧的噪声会反向传导到输入侧

为解决这一问题，可以使用如下的解决方案：

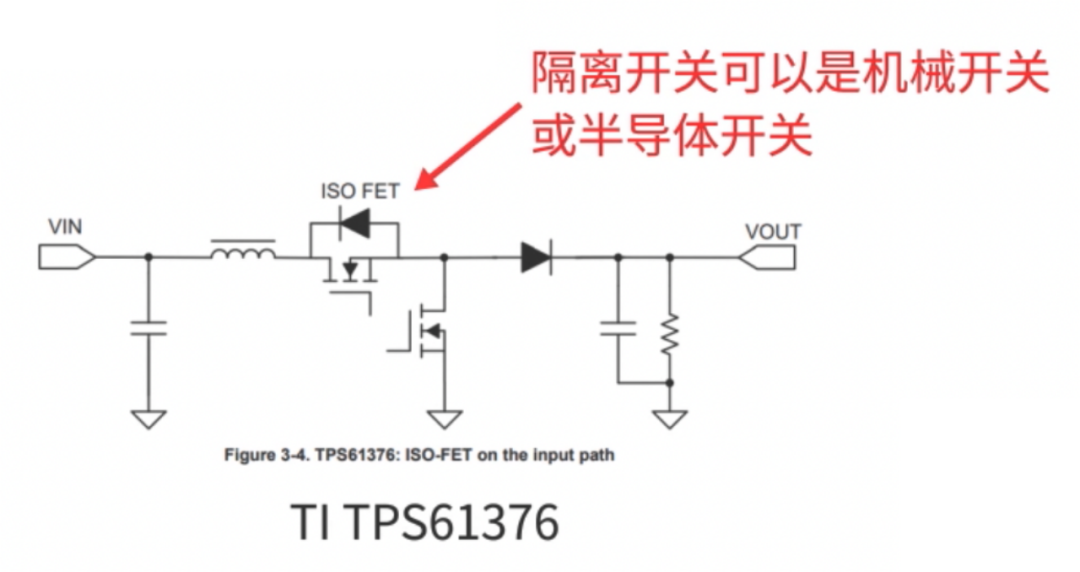

• 在输入端加机械或半导体隔离开关
• 采用同步整流Boost，并利用MOSFET的关断实现真正隔离

同步整流Boost

传统 Boost 使用二极管续流，低压大电流时导通损耗很大。用低 $R_{DS(on)}$ 的 MOSFET 代替二极管，就是同步整流 Boost。

以3A输出为例：

• 二极管（0.5~0.7V压降）：功耗1.5W~2.1W
• 20mΩ同步MOSFET：功耗仅0.18W

效率提升非常明显，尤其适合电池供电的低输入电压、高输出电流应用。

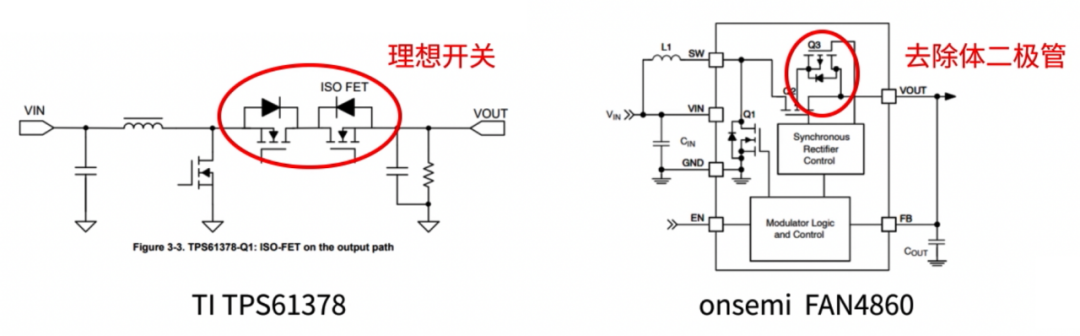

更高级的同步 Boost 还可以去除体二极管，通过同时关断高低侧MOSFET，实现输入与输出的真正隔离。

同步整流Boost集成芯片实例

我们以Microchip的同步整流Boost集成芯片 MCP1640T为例介绍下Boost的性能。这是一款输出电压可调的同步整流Boost方案，既可以用于单个普通电池应用，也可用于锂电池设备。

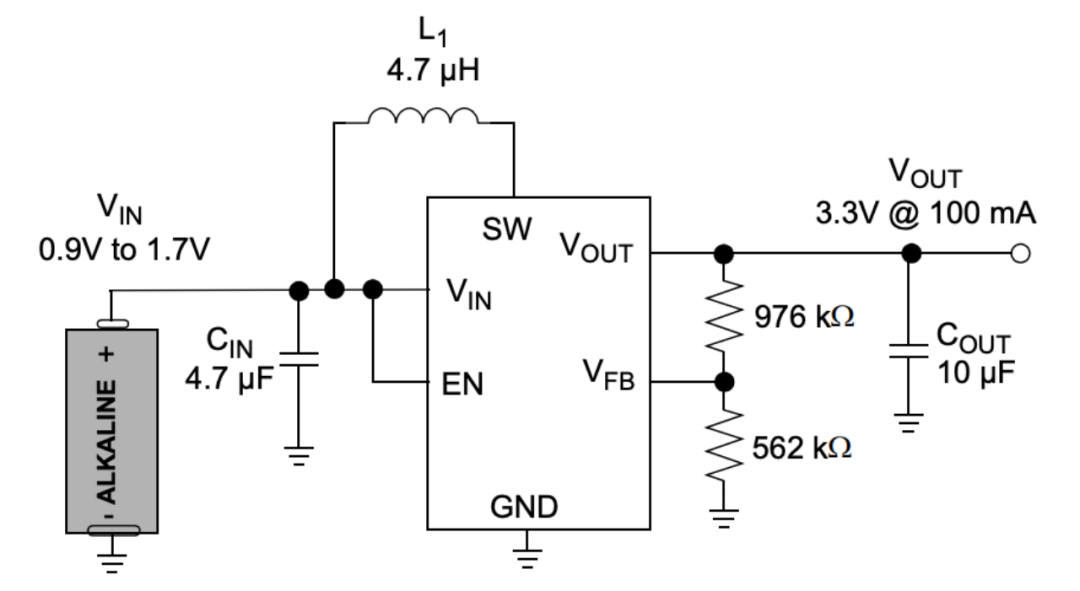

普通电池供电

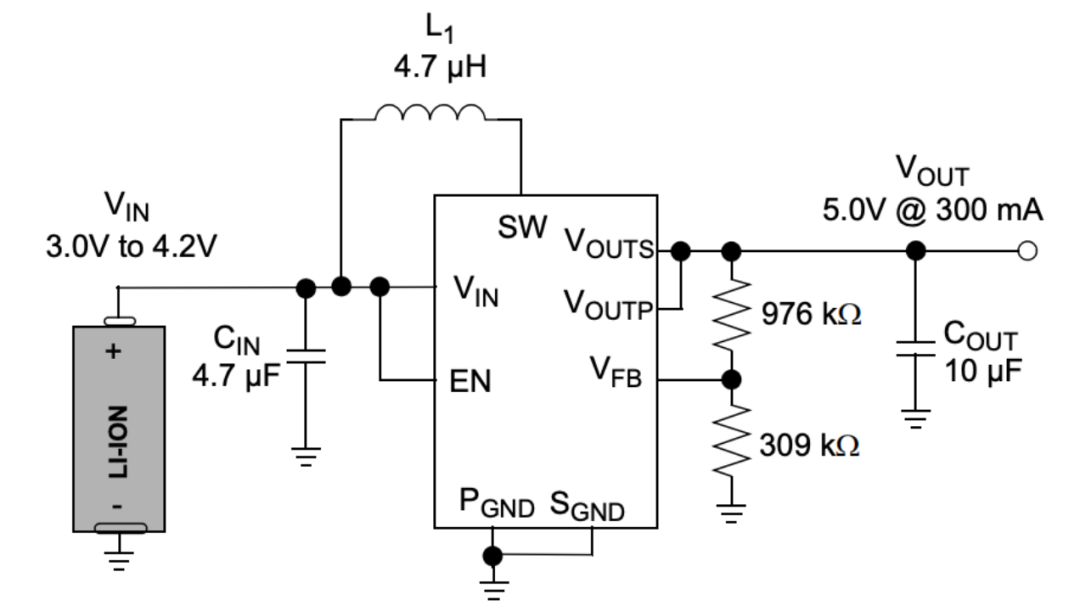

锂电池供电

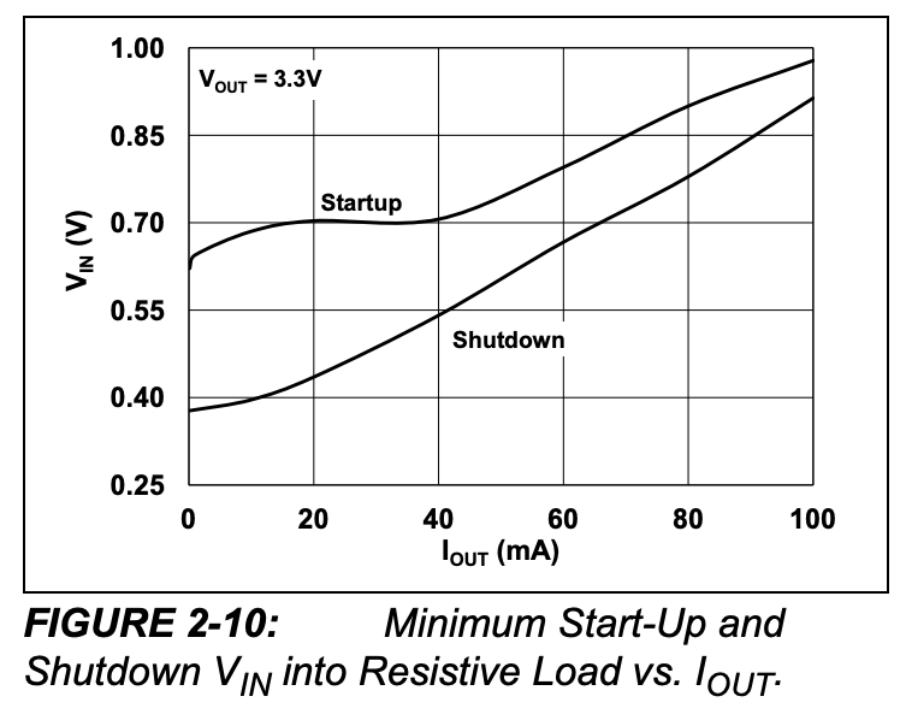

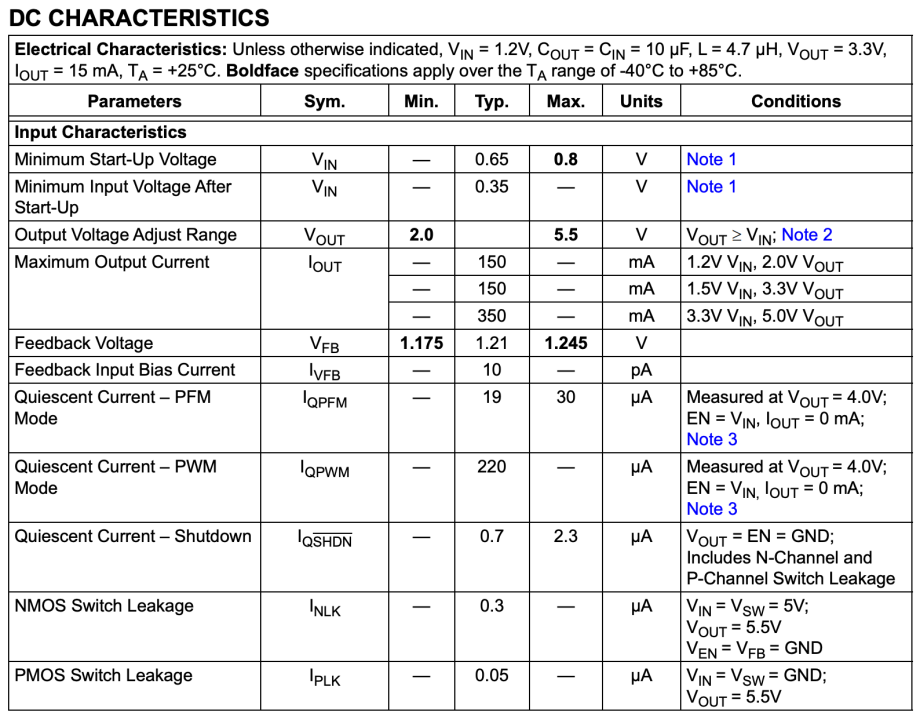

该芯片的启动压为0.7V，关断模式下的电流仅有0.7µA，适合低静态功耗系统。

轻载效率与模式切换

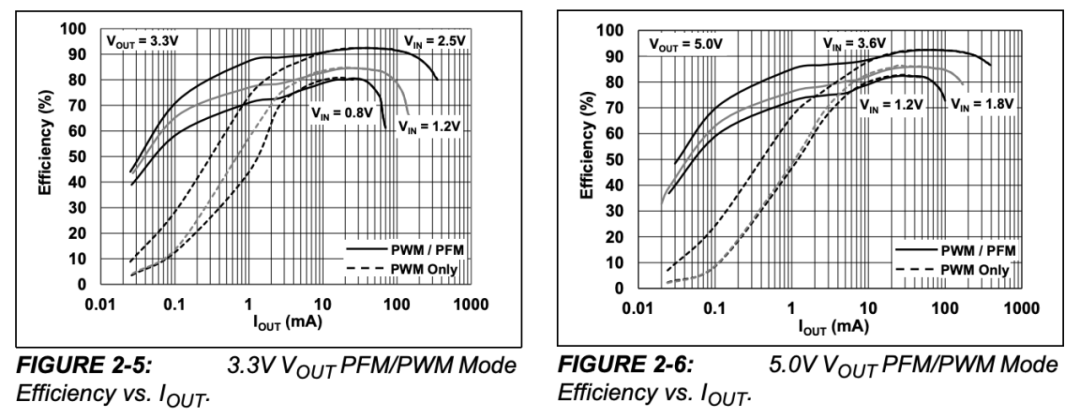

数据手册中给出了 PFM/PWM 两种模式下的空载损耗，以及轻载时采用 PWM 控制；与采用 PFM+PWM 控制下的效率对比。

可见空载时 PFM 模式损耗极小（19µA），有负载时采用 PFM+PWM 模式比单纯使用 PWM 效率高得多。

PFM/PWM 分界与动态响应

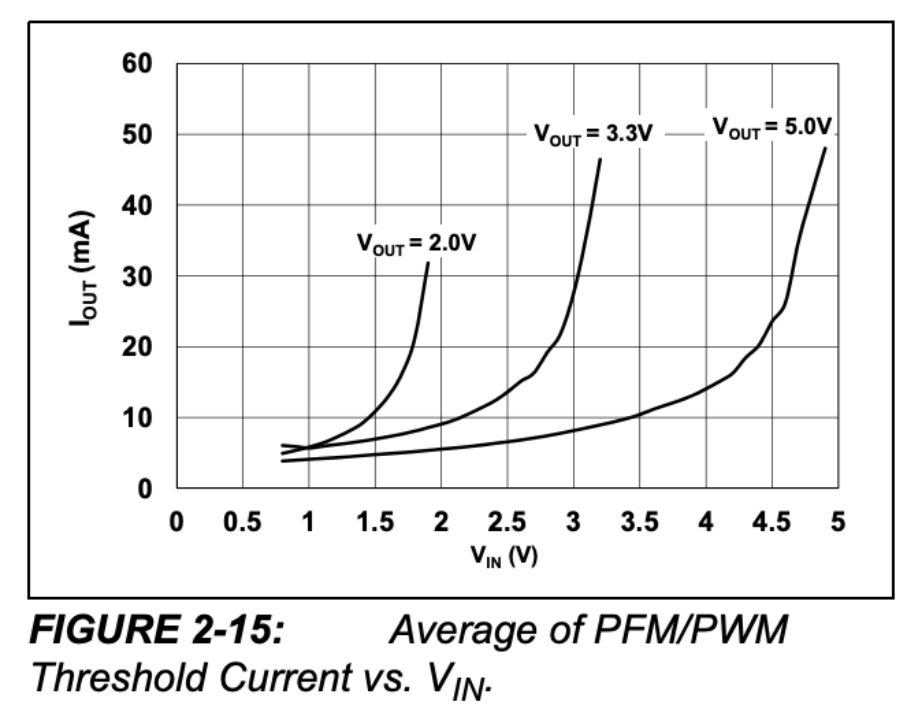

规格书中也给出了不同输入电压下的DCM、CCM 分界线：

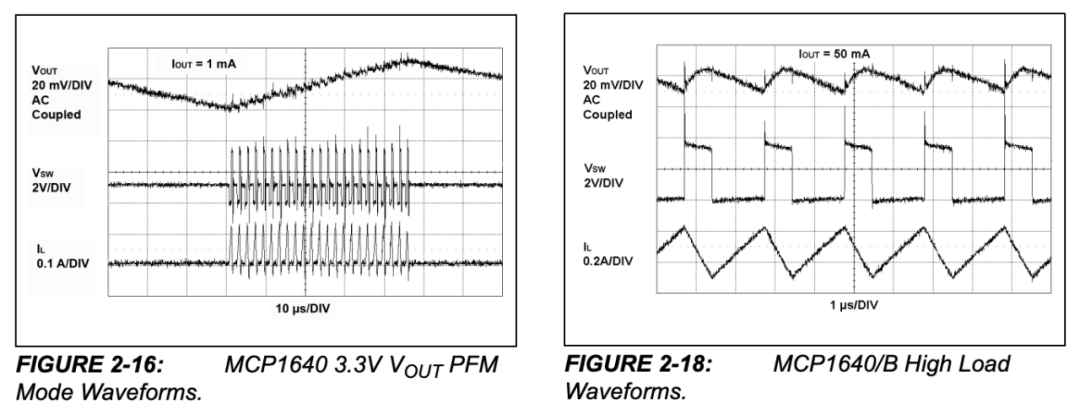

以及PFM、PWM模式的工作波形：

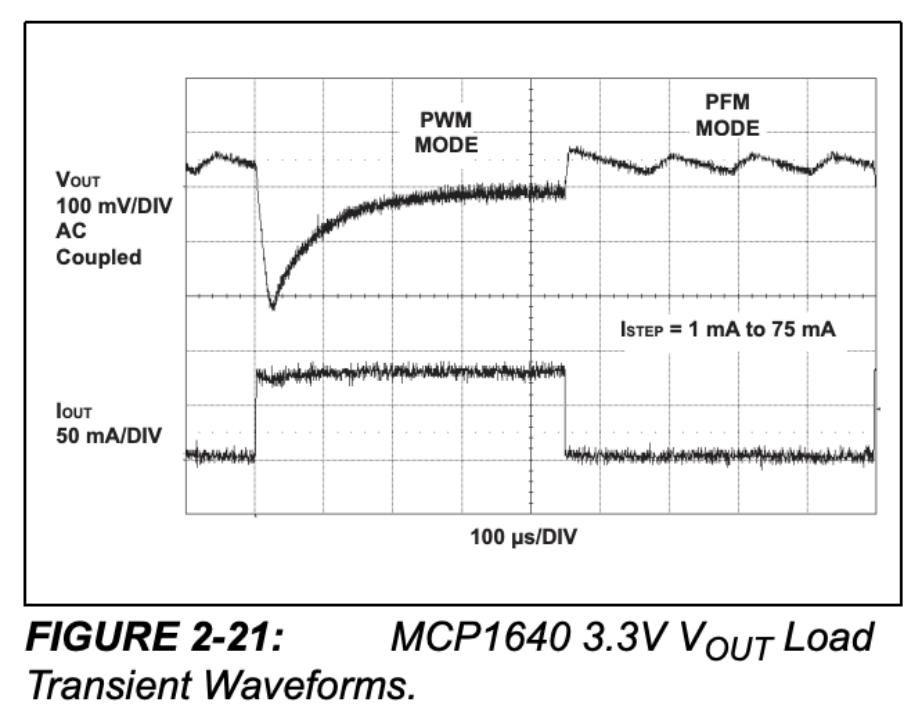

规格书中同时给出了负载 0-80mA 跳变时输出电压，电流波形，芯片在 PFM/PWM 相互转换时非常平缓。

Bypass模式

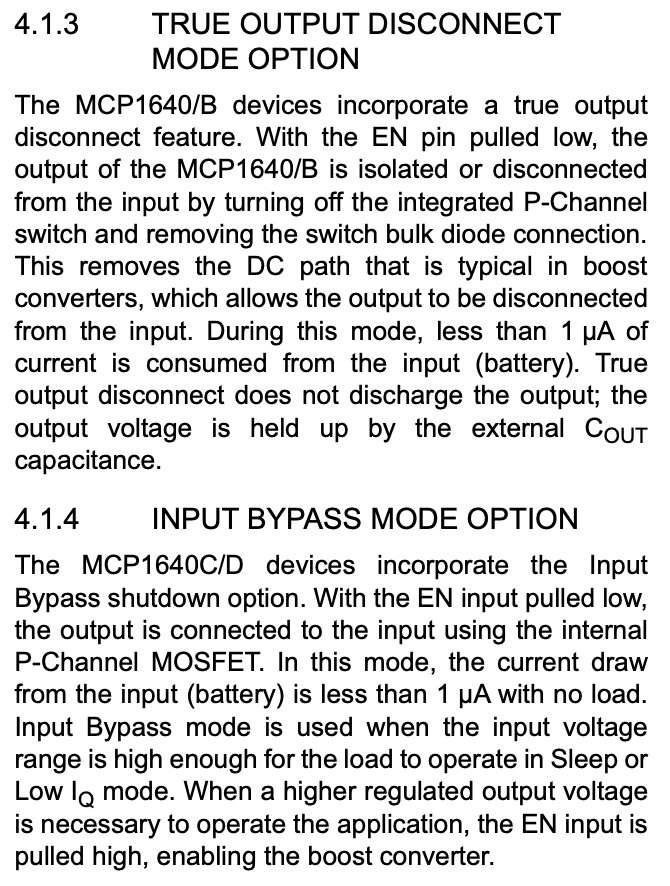

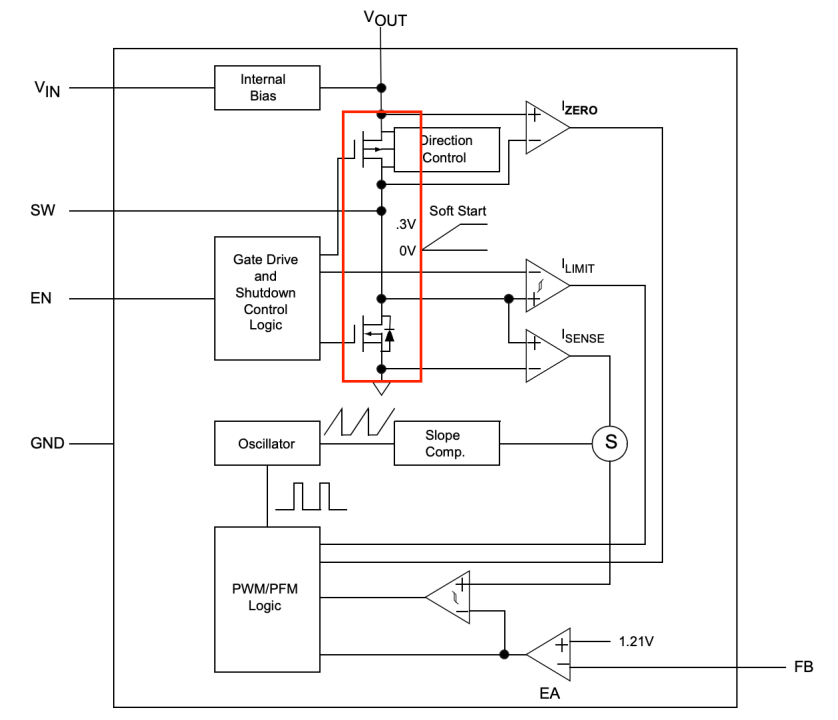

当输入电压高于设定输出电压时，芯片可以进入Bypass模式：高边MOSFET常开，低边常关，实现近乎直通。同时，该芯片支持通过控制方向性电路，让两只MOS同时关断，消除体二极管通路，从而实现输入输出隔离。

Boost电路设计注意事项

1. 遵守所有高频电源通用规则： 布线短、环路小、地线分割清楚
2. 恒流型Boost必须加过压保护（或增加最小负载），防止空载输出飙升
3. 大功率Boost需要短路保护功能
4. 整流二极管必须用快恢复或肖特基管，普通整流管无法工作
5. 注意二极管反向恢复电流对输出能力的影响
6. 安全防护： 当输入电压与电网共地时，注意触电风险

总结

Boost电路能“升压”的背后，是电感从储能到释放的能量搬运过程。它比Buck更“敏感”：DCM下增益飘忽、隔离困难、电感要求苛刻、轻载容易过压。但也正因为如此，掌握好Boost的设计细节，才能真正用好它。如果你对这部分底层硬件知识感兴趣，在云栈社区可以找到更多技术文档与同行交流。

本系列每周更新，覆盖分立电源与电源管理核心知识。下一期我们聊【Buck-Boost 电路】，保持关注别错过。
