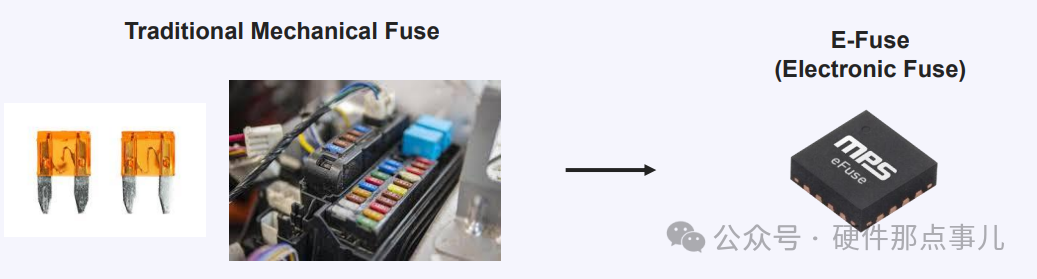

作为一个硬件工程师，如果你做过电源系统设计，应该都有过一个阶段：刚开始觉得保险丝这种东西简单粗暴但可靠，后来慢慢发现——它其实是整个系统里最不可控的玩意。个人觉得 eFuse 的出现，本质上不是替代保险丝，而是把保护这件事，从物理不那么可控的行为变成可设计的可控行为。
传统保险丝的问题，本质不是慢，而是不可设计。我翻了很多关于保险丝的资料，都会说机械保险丝的缺点是响应慢、不可恢复等等，当然这些都对，但我觉得这并非关键。真正的问题是：你无法精确定义它在什么时候、以什么方式失效。
传统机械保险丝的行为由三件事决定：
- 材料（也就是熔点）
- 几何结构（也就是截面积）
- 环境（也就是温度、散热）
这导致一个很现实的问题：同一个额定值的保险丝，在不同系统里表现完全不一样。
举个例子，你选了 10A 的保险丝，负载正常工作是 8A，上电浪涌 30A，持续 5ms。从理论上看似乎没问题，但实际可能出现两种极端：
- 有的批次直接熔断（误保护）
- 有的在短路时却迟迟不断（保护失效）
那到底咋回事呢？

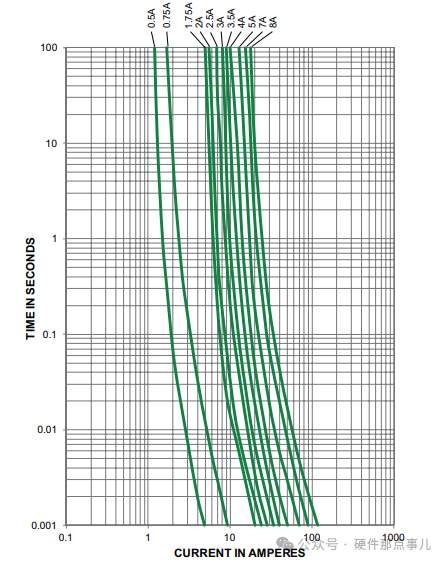

原因很简单，保险丝的 I²t 曲线是统计意义上的，不是确定性的。
eFuse 到底解决了啥问题？
eFuse 解决的核心问题，是把熔断曲线变成可控参数。其本质突破，不在于 MOSFET 本身，而在于：把原本由材料决定的熔断行为，变成由电路参数决定。

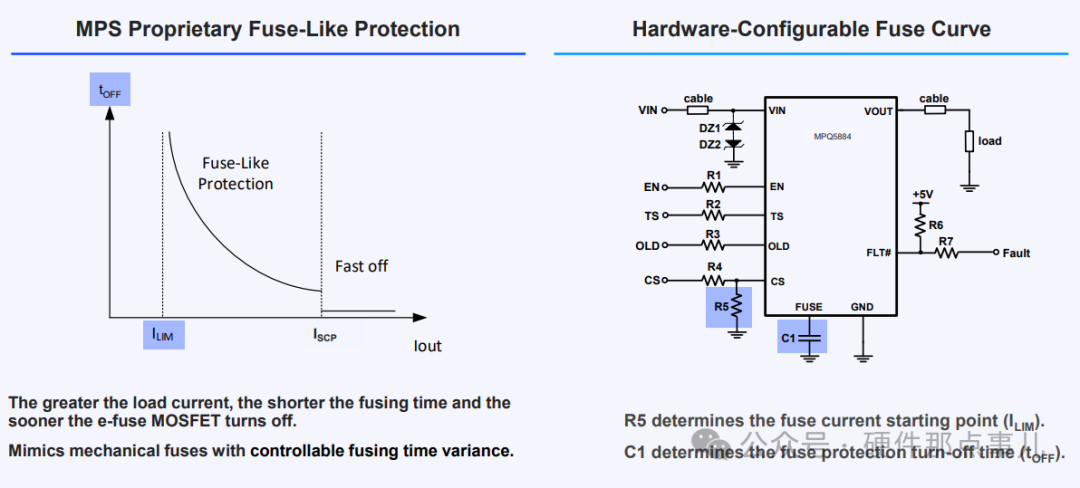

在实际的 eFuse 芯片里，这通常通过两组参数实现：
- 电流阈值（ILIM）
- 时间常数（tOFF / RC）
你可以把它理解成一个可编程的 I–t 曲线。这带来了一个非常关键的能力：你可以根据负载特性，去定制保护行为。
举个例子，电机负载启动电流是额定的 5~8 倍，持续时间为几十毫秒。传统保险丝很难兼顾“不误断”与“在堵转时可靠保护”。而 eFuse 的做法是：
- 设置 ILIM，使其大于启动电流
- 设置一个延时窗口（允许短时过流）
- 超时后才执行关断
这其实已经不是传统意义上的保险丝了，而是策略控制。
很多硬件工程师都低估了 eFuse 的一个能力：它不仅能关断，还能控制通过多少电流。也就是说，它本质上是一个带保护功能的受控功率开关。
比如热插拔插入瞬间，大电容的充电电流可达几十安甚至上百安。如果没有控制，连接器会打火，电源会掉压，系统会复位。eFuse 的处理方式不是简单“一刀切”地断开，而是：限流 + 缓启动。其本质是控制 dv/dt，让电压慢慢上升，电流被限制在安全范围内。这已经是典型的模拟控制系统行为了。

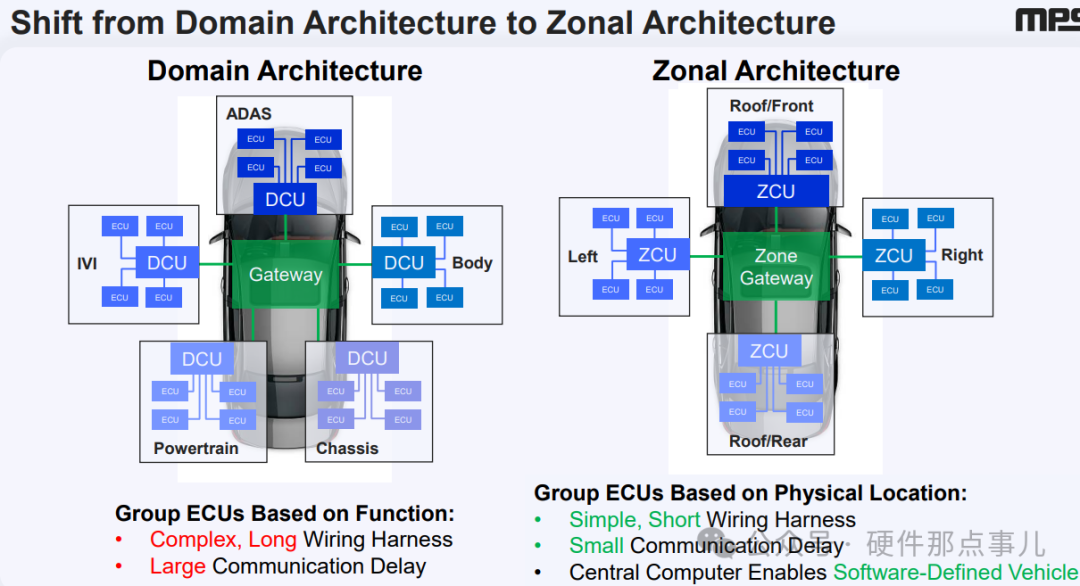

这一点在分布式供电，尤其是汽车 48V 系统中尤为关键。系统正从集中供电转向分区供电。

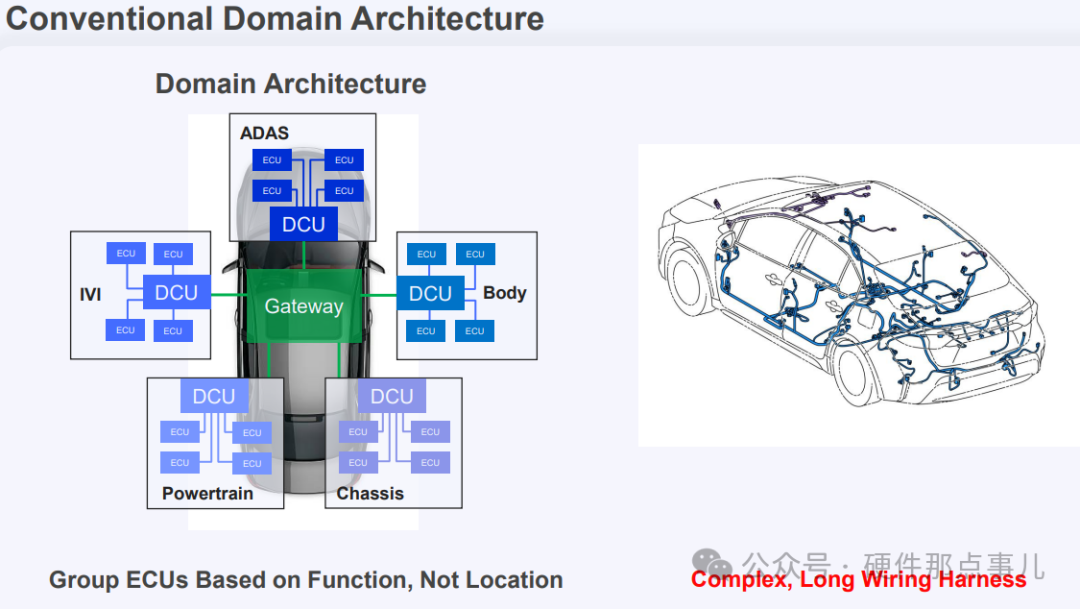

这背后的挑战是电源路径变长、节点变多、对故障隔离的要求更高。传统方案是一个总保险丝，一旦出问题，整车掉电。而 eFuse 可以做到每个负载一个保护节点，实现故障局部隔离，并上报故障类型。
所以这时它的角色已经变成：电源网络里的断路器 + 传感器。
eFuse 选型的关键：理解你的负载
很多 eFuse 选型指南会列出一堆参数，但实际选型中最重要的一件事是：你是否真正理解了你的负载是怎么用电的？
- 纯阻性负载：最简单，电流稳定，无浪涌，选型最容易。
- 电容型负载（最坑）：上电瞬间电流极大，之后迅速下降，比如 DC/DC 输入端的大容量电容。关键参数是充电电流和充电时间。
- 感性负载（最危险）：电机、继电器等，关断时会产生反向电压。这里的问题不在过流，而在关断瞬间的电压尖峰。
所以与其上来就看数据手册（datasheet），不如先做这几件事：画出负载电流波形（启动 + 稳态 + 故障）。
然后需要明确三件事：
- 最大正常工作电流
- 浪涌的幅值和持续时间
- 短路时的故障电流
之后，咱们再去匹配 eFuse：
- ILIM 是否覆盖得住浪涌？
- 延时窗口是否足够？
- MOSFET 的安全工作区（SOA）是否能撑得住？
当然，eFuse 再好，热量还是要通过 PCB 散掉的。如果铜皮面积不够，温度肯定会飙升，导致芯片频繁保护，最终系统不稳定。另外还有一点要关注：布线电感。快速关断时 di/dt 很大，L·di/dt 会产生高压，结果就是 Vds 瞬间超额，击穿芯片。此时可以考虑加 TVS 管或 RC Snubber 吸收电路。
如果用一句话总结 eFuse 的意义：传统保险丝是在出事之后燃烧自己，而 eFuse 是在出事之前，决定该不该出事。它把一个原本不可控、不可调、不可观测的过程，变成了一个可以建模、可以配置、可以参与系统决策的电子模块。
