在需要升降压且输出必须为正极性的场合，除了结构复杂的四开关 Buck‑Boost 之外，SEPIC也是一种成熟且实用的选择。它巧妙融合了 Boost 与 Flyback 的特点，输入与输出之间没有直流通路，安全性上更胜一筹，尤其适合几十瓦以内的电池供电、车载设备以及工业控制等场景。
本文将从拓扑原理、关键元件选型、匝比优化到控制芯片实例，由浅入深地梳理 SEPIC 电路的设计要点。
什么是 SEPIC

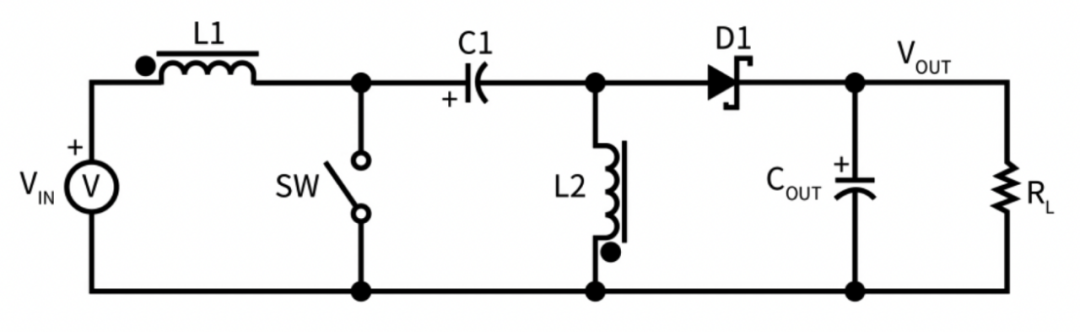

SEPIC 可以看作是“Boost + 电容隔离的 Flyback”的混合体，本质上是两个电路的级联。其典型结构如下：
SEPIC 的输出极性为正，输出电压可以高于、等于甚至低于输入电压。虽然它的补偿电路相对复杂，器件电压应力较高，整体效率稍逊于三种基本拓扑，但在几十瓦这个功率区间内依然应用广泛。最关键的是，输入与输出之间没有直流通路，安全性比传统 Boost 更高。
SEPIC的两个工作阶段

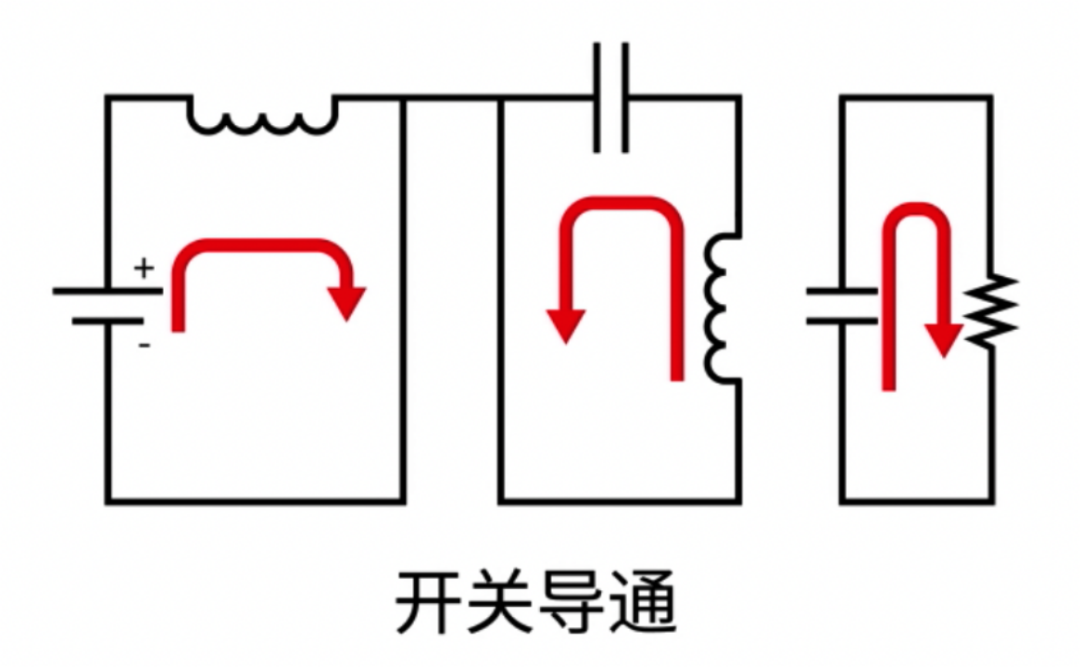

开关管导通期间（$T_{on}$）：
- 电感 L1 从输入吸收能量，电流上升；
- 耦合电容 C1 通过 L2 对地放电；
- 输出端完全由输出电容维持，二极管反偏。

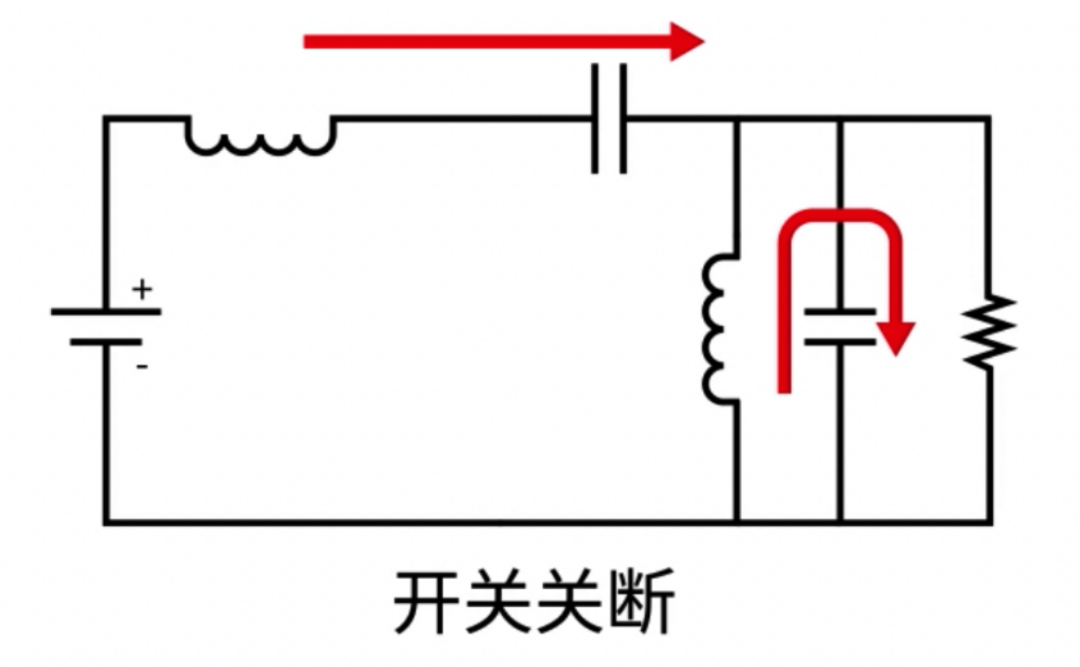

开关管关断期间（$T_{off}$）：
- 输入通过 L1、C1 向负载供电；
- L2 也通过二极管向负载供电，同时为输出电容充电；
- 二极管正偏，能量传送到输出端。
根据电感伏秒积平衡原则，我们可以推导出稳态电压增益。其结果与 Buck-Boost 一致，能够稳定实现升降压输出。
SEPIC 的功率范围与主要局限

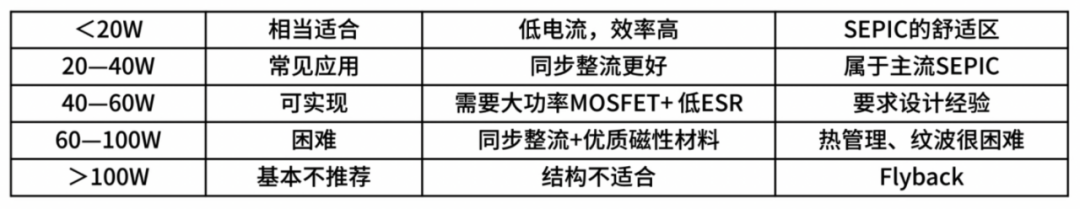

SEPIC 并不适合大功率应用，它的优势区间通常在 60W 以下，在几十瓦时表现最佳。
为什么功率会受限？
- 输入电流纹波大，平均电流高：两个电感上的电流都会流过开关管，等效 RMS 电流远高于 Buck、Boost 或 Flyback。
- 开关管发热严重：这会直接限制输出功率的提升。
- 占空比过高时稳定性下降：环路变得难以补偿。
- 宽范围输入与大升压比时：峰值电流会瞬间暴增。
由此可见，SEPIC 是高效率、小功率、正极性升降压场景的优选，但绝非大功率应用的通用解。

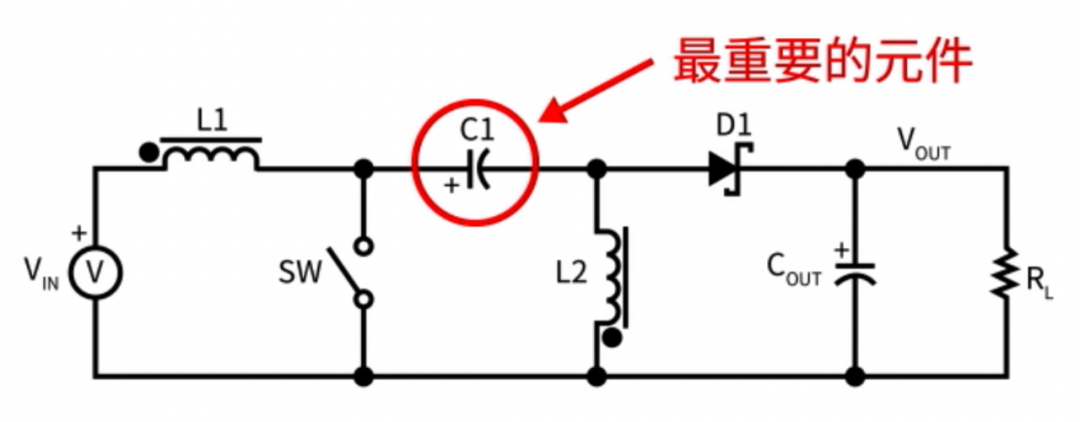

SEPIC 的关键元件：耦合电容C
耦合电容是 SEPIC 的能量传递核心，它在每个开关周期都要充放电以转移能量，因而会承受较大的交流纹波电流。
- 纹波考量：$ΔV_C$ 越小，输出就越平滑，但这需要更大的电容值。具体来说，$ΔV_C = ΔV_{C理想} + ΔV_{CESR}$。选完电容后，必须核算电容的电压纹波。
选型建议：
- 材质优先：优先选用陶瓷电容。其极低的 ESR 有助于减小损耗和温升，非常适合高频应用。
- 并联策略：采用多颗电容并联，可以进一步降低整体 ESR。
- 电压应力：确保耦合电容的额定电压能覆盖输入或输出中的较高值，并留有足够余量，以防电容过早失效。
- 电流有效值：如果电容的额定纹波电流不足，会导致其过热损坏。
SEPIC 拓扑里的两个电感

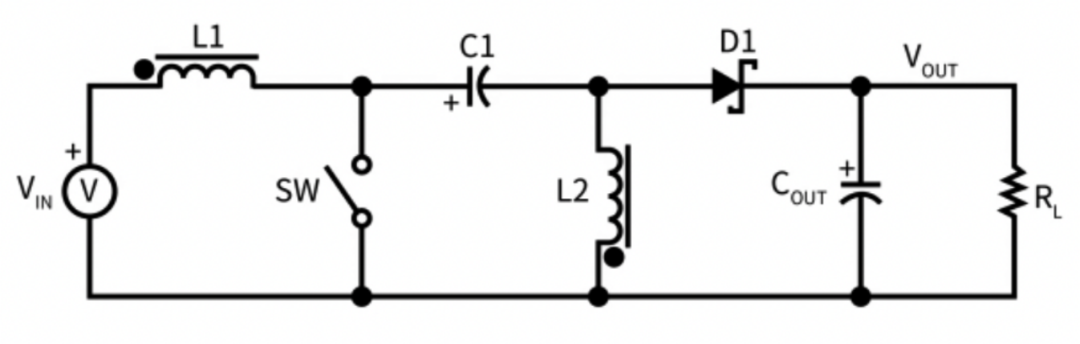

耦合电感（首选）
绝大多数应用都首选耦合电感，即将两个绕组绕在同一磁芯上，且以相同绕向进行 1:1 耦合。尤其是在追求高功率密度和高性能的设计中，它可以实现输入/输出纹波电流的抵消，让能量在绕组间直接耦合传递，动态响应更快。唯一的缺点是存在漏感，可能引起电压尖峰。

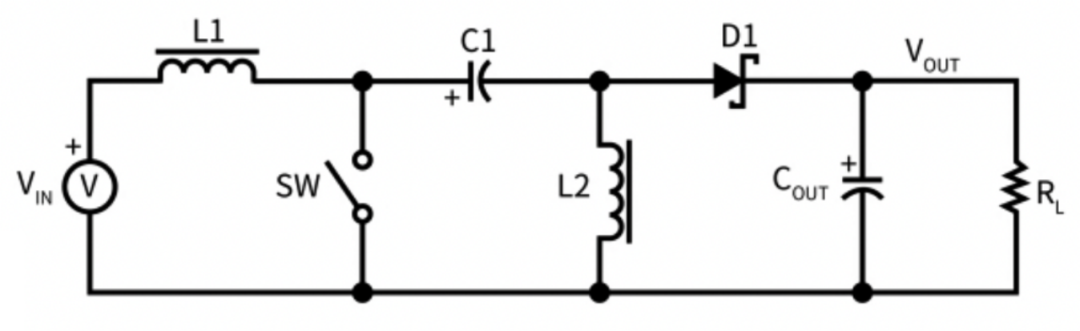

独立电感
当然，你也可以使用两个独立的电感。其特点是布局灵活，两个电感可以分开放置。但纹波无法抵消，物料成本也更高。
SEPIC 的耦合电感匝比
在实际设计中，耦合电感本质上是变压器，其匝比并非一定得是 1:1。当占空比 D 非常小（如 ＜0.2）或非常大（如 ＞0.8）时，开关管的峰值电流会很高，环路也难以控制。
设计实例：
- 假设 $V_{IN} = 24V$、$V_{OUT} = 5V$。
- 若使用 1:1 匝比（N=1），则 $D = 0.172$。这个占空比过小，会导致极高的峰值开关电流。
- 若调整设计为非 1:1 匝比，例如令 N = 1:2（即 N=0.5），则 $D = 0.294$。这个数值更靠近理想范围，能显著降低电流应力，提升效率。
因此，设计者完全可以根据输入/输出电压范围，灵活调整匝比，使占空比 D 工作在一个更有利的区间，从而实现整体性能的进一步优化。
实际产品举例

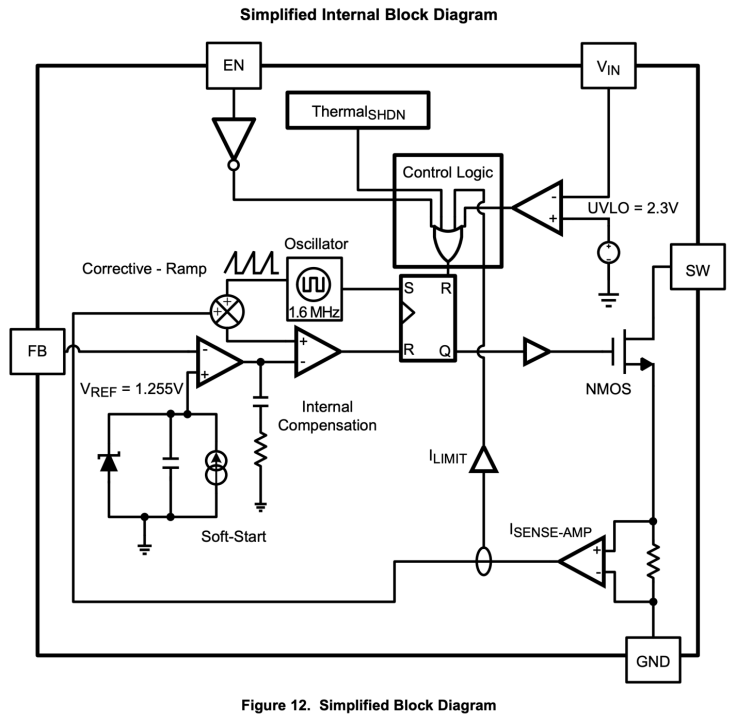

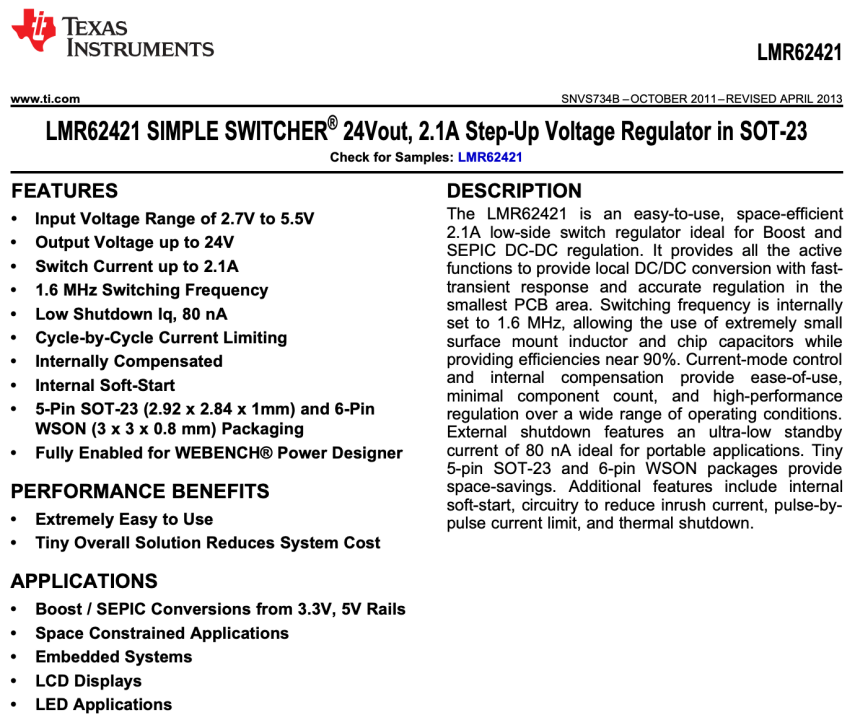

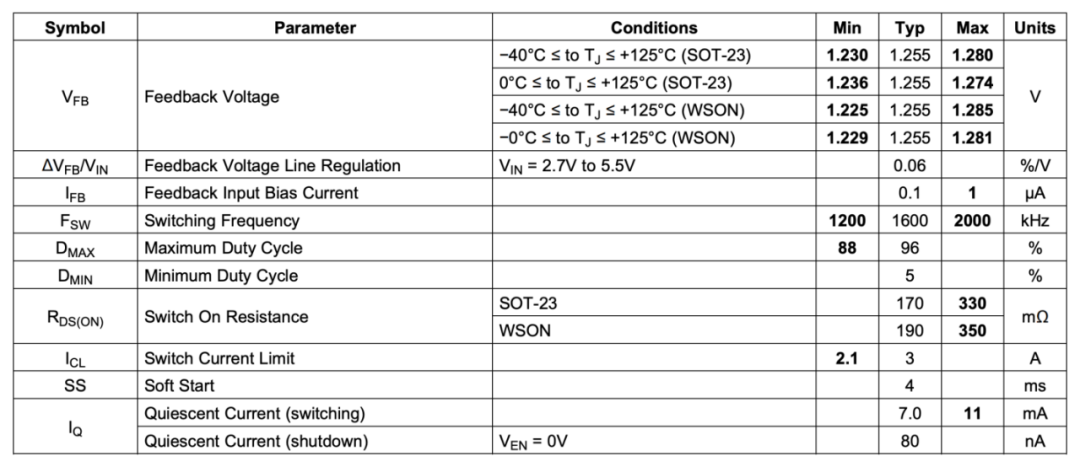

市面上有许多 Boost 控制器都支持 SEPIC 拓扑。我们以德州仪器的 LMR62421XMFX 为例来说明：
- 这是一款同步 Boost 控制 IC，内部集成了 2A 开关管。
- 它原生支持 SEPIC 拓扑，其内部补偿也针对 SEPIC 做了优化。
- 占空比范围宽达 5%~96%，非常适合宽范围输入输出的场景。
- 关断时的静态电流极低。

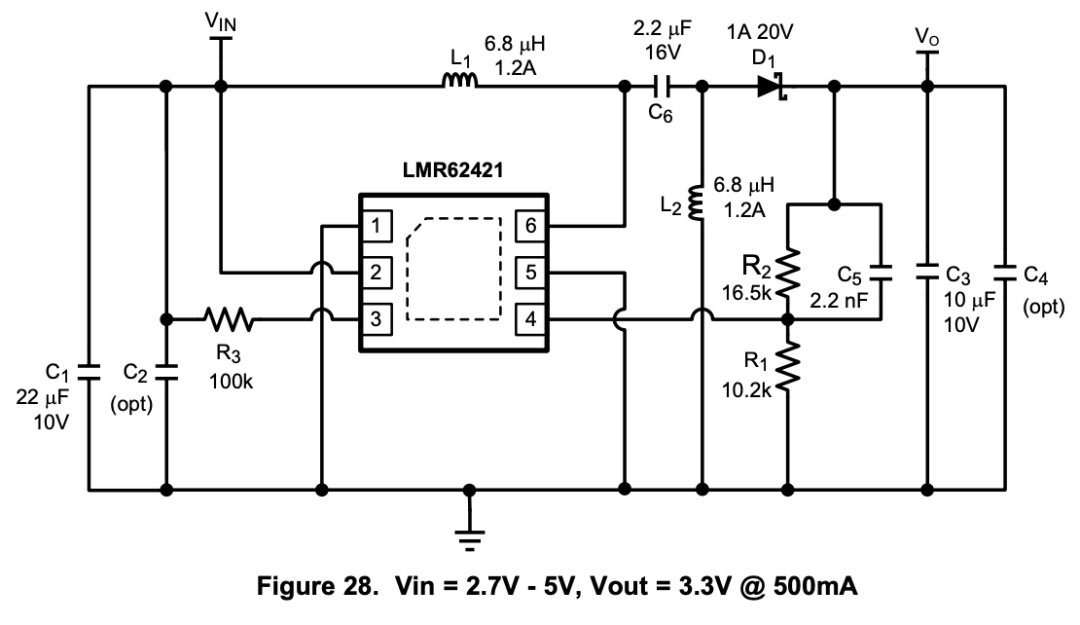

我们来看它的一个官方参考设计。
这个参考设计是一个输入范围 2.7-5V，输出 3.1V/500mA 的 DC-DC 方案，它采用了两个独立的电感。

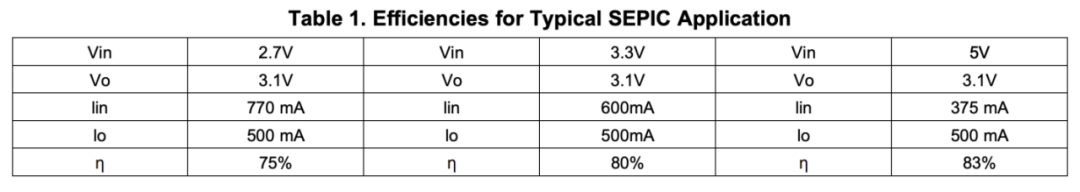

从实测数据我们可以看到，SEPIC 的效率比普通的 Buck 或 Boost 要低。因为需要流过大电流的元件增多了，这从根本上限制了它在高功率场景下的应用。

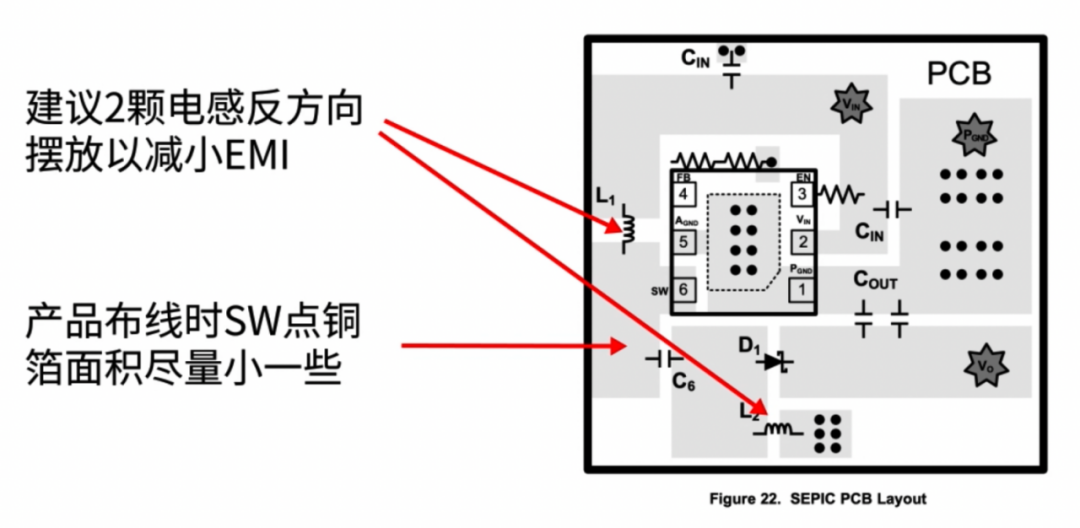

PCB布局与设计建议
SEPIC 的 PCB 布局原则与高频 Boost 电路高度一致：
- 缩小关键节点面积：SW 开关节点的铜箔面积应尽量小，以减少辐射。
- 优化电感摆位：两个电感不建议同向布置。让它们适当反向摆放或垂直放置，可有效降低 EMI。
END
SEPIC 是一种非常实用的非隔离正极性升降压拓扑。它巧妙地解决了经典 Buck-Boost 输出反相的问题，非常适合输入电压范围变化较大，同时又需要稳定正输出的中小功率应用场景。
它的优势在于输入输出无直流通路、安全性优于基本 Boost，且能在升压和降压模式间自然切换。但代价是器件数量更多、补偿网络更复杂，耦合电容和电感的电流应力也更高，整体效率通常会低于单纯的 Buck 或 Boost。
