PoE PD电源设计：DC-DC拓扑选择与PCB热管理布局指南

随着物联网快速发展，以太网供电（Power over Ethernet，PoE）已成为终端设备重要的供电方式。然而，高可靠度PoE受电端设备（Powered Device，PD）的开发，仍须面对宽输入电压与大范围功率需求带来的设计挑战。本文依据IEEE 802.3标准梳理PoE供电架构，并聚焦PD端DC-DC转换器的两大关键设计维度：拓扑选择与实体硬件实现。针对不同终端功率需求，我们逐一剖析各类拓扑的适用场景，并进一步提出大功率应用下的布局与热管理对策，以提升系统的长期运行可靠度。

在典型的PoE供电网络中，主要由供电端设备（Power Sourcing Equipment，PSE）与受电端设备（PD）构成。实际物理连接可分为两种架构：由具PoE功能的网络交换机直接供电的Endspan PSE架构，以及在传统交换机与PD之间额外串接PoE供电器（Injector）的Midspan PSE架构，如图1所示。

以下是IEEE标准与对应功率对照表：

本文将探讨如何依据功率需求选择直流转换器拓扑，并提供具体的布局与散热对策，以打造高效率、高可靠度的PoE终端设备。

PoE系统运作架构与前期设计考量

（1）PoE系统架构

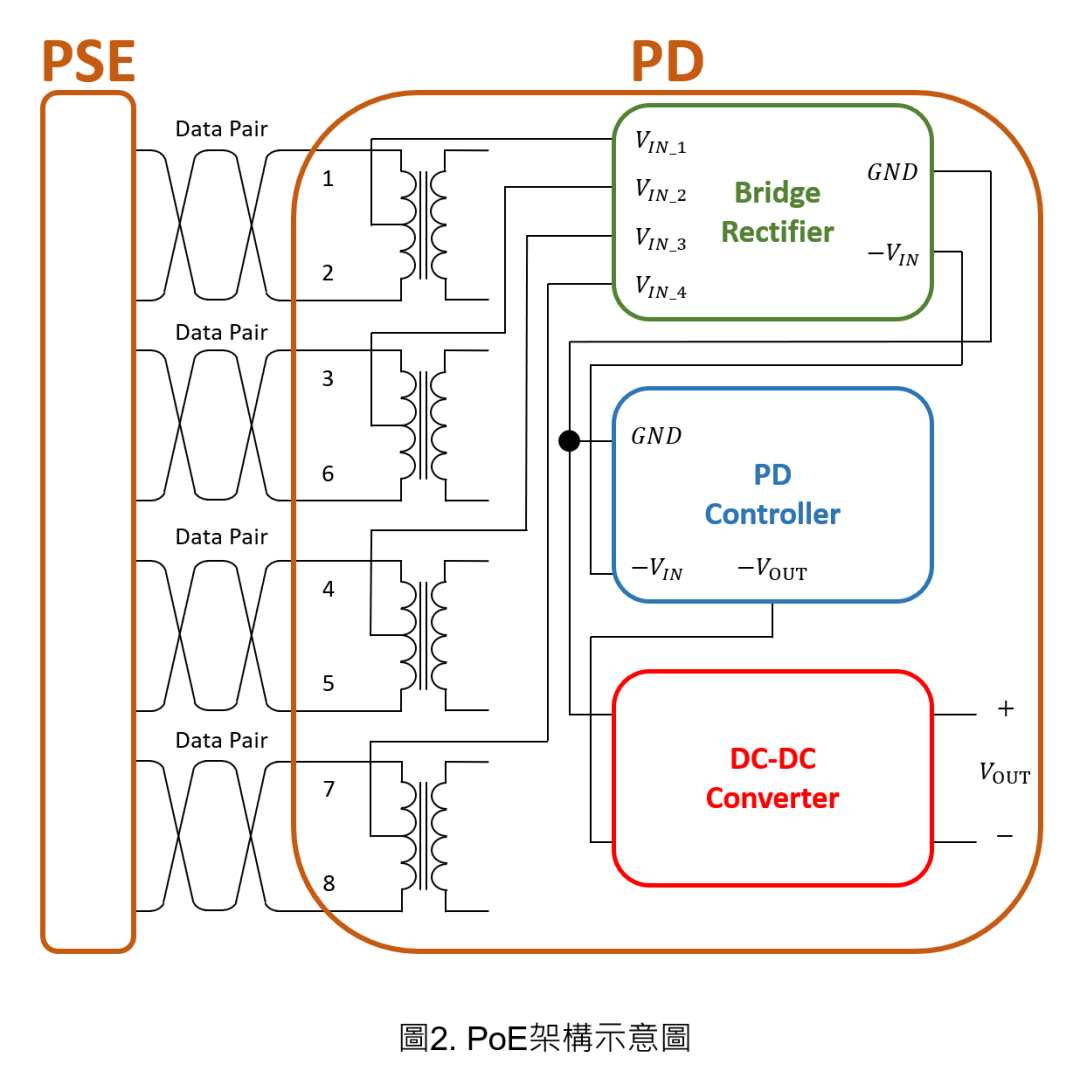

PoE技术通过以太网线同时传输数据与电力。电力进入PD端后，48V直流电由网络变压器中心抽头引出，依次经过桥式整流器、PD接口控制器，再送入DC-DC转换器进行降压。下图省略PD端内部的数据通信路径，仅示意PSE、数据对与PD端电源处理架构。

针对DC-DC转换器的核心设计，必须优先克服PoE系统的两大挑战：

挑战一：宽电压输入
以太网线在长距离传输时，会因线材直流阻抗造成压降，接点老化也可能增加接触阻抗；此外，热累积带来的热应力亦会进一步加剧损耗。受这些因素影响，到达PD端的输入电压可能低于37V。当系统输出功率固定时，输入电压一旦下降，输入电流便会明显上升。由开关组件的导通损耗公式 $P_{loss} = I^2 R_{ds(on)}$ 可知，损耗与电流平方成正比，输入电流上升将使开关组件的热损耗快速增加，进而推升元件温度，成为高功率PoE设计的重要限制。

挑战二：宽范围输出功率
PoE设备的功率需求范围广泛。若高功率设备采用仅适合轻载的电路拓扑，重载运行时容易产生过高的电压应力与热失效；反之，低功率设备若采用大功率复杂架构，则会增加不必要的硬件成本。因此，依据目标功率选择合适的转换器拓扑，是兼顾效能与成本的关键。

DC-DC转换器拓扑选择

在转换效率、开发成本与散热能力间取得平衡，硬件设计必须回归“功率匹配”原则。常见的转换器架构为返驰式（Flyback）拓扑，如图3，其广泛应用原因如下：

1. 结构简单：架构精简，具备极佳的成本效益。
2. 具备隔离：拥有天然的电气隔离特性，容易符合PoE的安规需求。
3. 适合宽输入：具有极佳的宽范围输入电压适应性，能轻易应对PoE长线传输带来的电压波动。

随着PoE功率需求提升至Type 3与Type 4等级，传统Flyback架构在大电流条件下会承受较高的导通损耗与切换损耗，从而限制其功率提升空间。为改善此问题，高功率PoE可考虑主动钳位返驰式（Active Clamp Flyback，ACF）架构，如图4所示。ACF通过谐振方式实现零电压切换（ZVS），可有效降低高频切换造成的损耗与发热。

但ACF的控制IC成本高昂且回路设计较为复杂。基于量产与系统稳定度考量，实务上高功率PoE若需改善效率，更倾向采用结构简单的返驰式拓扑，并通过下列两种方法来减少发热：

1. 同步整流（Synchronous Rectification，SR）：传统二极管会产生大压降损耗（常见压降约为0.6V~0.8V），改以低内阻的MOSFET进行整流，可大幅降低大电流通过时的发热。
2. 采用低内阻（$R_{ds(on)}$）的开关组件：针对一次侧与二次侧的开关，改用具备低导通电阻的硅基MOSFET，以降低大电流下的电阻热损耗。

通过上述组件与架构改良，可在不大幅增加控制复杂度的情况下，降低大功率热失效风险，为高功率应用提供高效且具成本竞争力的方案。

实际设计与热管理对策

在大电流运作条件下，Flyback关注的重点——变压器与PCB走线阻抗——是主要热损耗来源。因此，实体设计便成为决定系统最终效能与长期可靠度的关键。

（1）磁性组件散热：平板变压器

当转换器进入高功率与高频应用，传统绕线式变压器将面临以下几个发热问题：

1. 漏感：漆包线绕组的耦合不佳，产生较大的漏感，其储存能量会由Snubber电路转为废热。
2. 铁损：高频运作会增加磁芯的磁滞损与涡流损。
3. 集肤效应：高频电流会被挤向铜线表面，导致有效导电截面积大幅缩小，交流电阻非线性飙升。其集肤深度公式为 $\delta = \sqrt{\frac{2}{\omega \mu \sigma}}$。
4. 邻近效应：因多层密集绕线之间的电磁场相互干扰，进一步加剧电流分布的不均匀。

为解决传统Flyback在高频大功率下的散热与损耗瓶颈，可采用平板变压器取代传统变压器，两者对比如下表：

（2）PCB布局：寄生参数抑制与热传导

大电流的频繁切换会在电路板上产生较高的 ${di}/{dt}$ 与 ${dv}/{dt}$，增加切换过程中的能量损失并产生更多废热。高功率PoE系统的布局需注意以下事项：

1. 缩小主电流回路面积：Flyback架构中的主要回路应尽可能紧凑。缩小回路面积能直接降低寄生电感（$L_{parasitic}$），避免主开关MOSFET承受过高的电压应力与发热。
2. 切换节点铜箔面积优化：主开关MOSFET的漏极（Drain）铺铜面积应在“足够承载电流”与“避免产生过大对地寄生电容”之间取得平衡，以降低高频噪声耦合至系统地的风险。同时，应避免将敏感信号线配置在该节点的同层相邻位置或正上、下方，防止较高的 ${dv}/{dt}$ 经由寄生电容干扰主要回路。
3. 热通孔设计：SMD表面贴装元件的散热效能高度依赖PCB的导热能力。设计时可在组件底部散热焊盘下方密集布置热通孔，将热量快速垂直导引至PCB内层或大面积接地铜箔，以降低局部热堆积与热点风险。

通过上述设计方法，可以有效提升PoE PD的可靠度。更多电源设计架构与案例，可查阅云栈社区的技术文档专区。
