这是「高级硬件工程师面试500题」专辑的第2期，本期聚焦模拟电路的核心——运算放大器与电源设计。运放常被视为模拟电路的“心脏”，而电源则是整个系统的“血液”，两者的组合堪称面试中的高频“夺命连环问”。
我们梳理了华为、CVTE、海康威视、汇川技术等公司近一年的真实面经，每一道题都附带了面试官的潜在考察意图与工程实践中的加分思路。
建议你先尝试自己思考，再看解析。如果能全部答对，说明你已经具备了不错的实力。
【本期目录】
- 海康威视电源岗：差分放大电路如何抑制共模噪声？共模抑制比（CMRR）越大越好吗？
- CVTE硬件一面：运放有哪些关键参数？选型时如何权衡？
- 汇川技术伺服驱动：用运放和三极管设计一个恒流源电路，要求输出100mA，负载变化时电流稳定。
- 华为数通硬件：无源滤波器和有源滤波器的区别？什么场景必须用有源滤波器？
- 大华股份嵌入式：DC-DC的开关频率怎么选？频率高了有什么代价？
Q1 海康威视电源岗：差分放大电路如何抑制共模噪声？共模抑制比（CMRR）越大越好吗？
面试官考察点
面试官想听到的，绝非课本上“对称结构抑制共模”这样的原话。他更希望了解你是否真正理解共模噪声是如何被抵消的物理过程，以及CMRR这个指标在实际工程设计中的真正意义与局限性。
深度解析
1. 差分放大电路抑制共模噪声的原理
差分放大电路抑制共模信号的核心在于其电路的对称性以及深度负反馈。当共模信号（两个输入端大小相等、极性相同的信号）输入时：
- 理想情况下，差分对管（三极管或MOS管）的集电极（或漏极）电流变化完全相同。
- 流过公共发射极（或源极）电阻Re的电流变化量为2ΔIe，从而在Re上产生一个压降2ΔIe·Re。
- 这个压降形成了强烈的共模负反馈：它会使每个管子的发射极（或源极）电位上升，从而抑制了集电极电流的进一步变化。
- 最终，两个集电极的电位变化相同，从输出端（双端输出）看，共模电压差为零，实现了共模抑制。
2. 为什么共模抑制比越大越好？
共模抑制比的定义是差模增益与共模增益之比：
CMRR = |差模增益(Ad)| / |共模增益(Ac)|，通常用分贝(dB)表示：20lg(Ad/Ac)。
其核心逻辑在于：
- 差模信号：是需要放大的有用信号，我们希望Ad越大越好。
- 共模信号：是需要抑制的干扰信号（如工频噪声、地弹噪声），我们希望Ac越小越好。
因此，从定义上看，CMRR越大，说明电路区分并抑制共模干扰的能力越强，最终输出的信噪比就越高。
3. 工程实践中的现实约束
然而，CMRR并不是一个可以无限提升且没有代价的指标。提高CMRR需要面对以下现实约束：
- 电阻精度：使用普通1%精度的电阻搭建的差分放大电路，其CMRR的理论极限大约只有40dB。要想达到60dB以上，通常需要使用0.1%甚至更高精度的精密电阻，或者采用芯片内部激光修调等工艺。
- 器件匹配：差分对管本身的特性匹配度直接决定了CMRR的上限。这也是为什么集成运放内部的晶体管经过精密匹配后，其CMRR远高于用分立器件搭建的电路。
- 频率特性：CMRR并非一个固定值，它会随着信号频率的升高而显著下降。在高频时，由于晶体管寄生电容和布线不对称的影响，CMRR可能变得很低甚至完全失效。
加分思路
“在海康的摄像头图像传感器信号调理电路中，我们需要采集毫伏级的微弱信号，而环境中存在很强的50Hz工频干扰。我们选用了仪表放大器(INA)而非普通运放搭建差分前端，因为INA内部集成了匹配度极高的三运放结构，其CMRR在直流下轻松可达100dB以上。此外，在PCB布局时，我们严格保证了差分走线的等长与紧耦合，避免因布线不对称将共模噪声转换为差模噪声，这在实际项目中至关重要。”
Q2 CVTE硬件一面：运放有哪些关键参数？选型时如何权衡？
面试官考察点
单纯背诵参数列表没有意义。面试官想考察的是你“根据具体需求锁定关键指标”的工程逻辑思维能力。给你一个应用场景，你是否能快速排除次要因素，聚焦于影响系统性能的核心参数？
深度解析

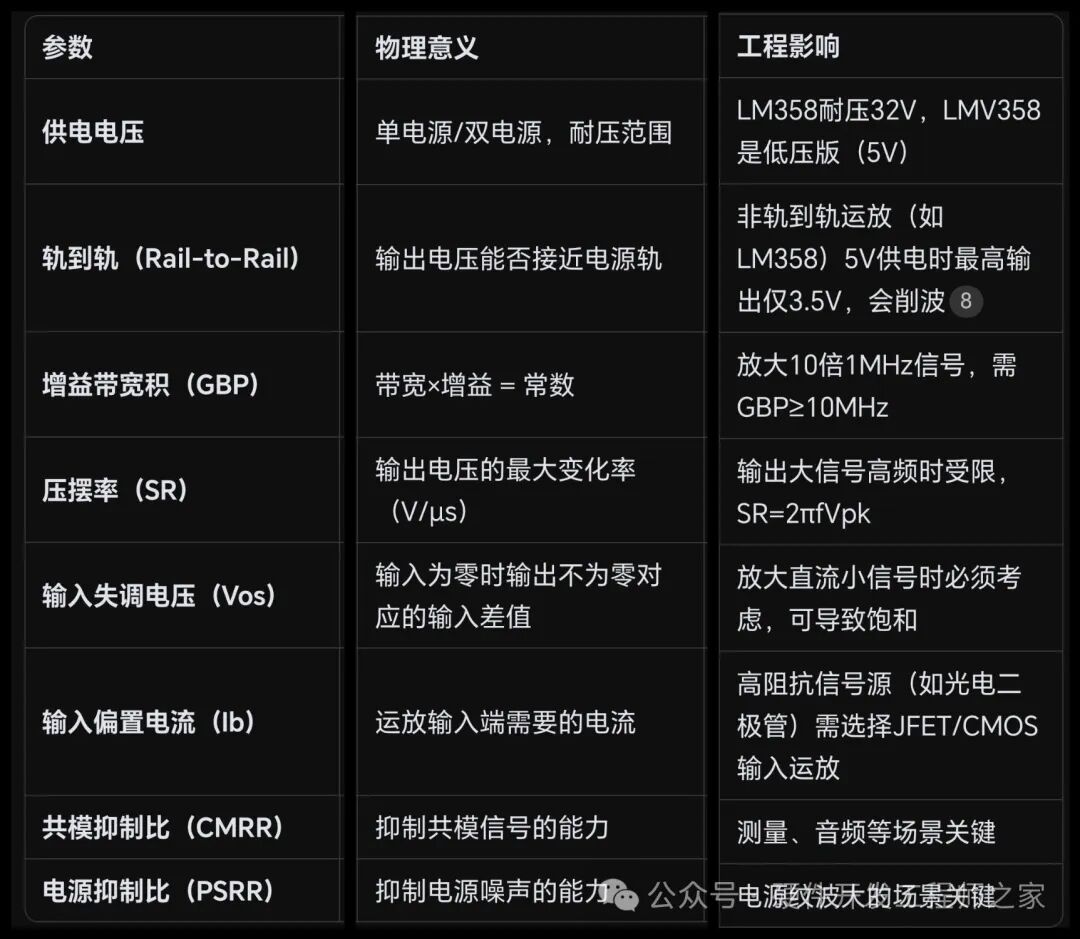

1. 运放关键参数解析
选择运放时，必须关注以下核心参数及其物理意义：
2. 选型权衡的逻辑
加分思路
“在CVTE会议平板的项目中，音频采集前置放大电路我们选用了像NE5532这样的低噪声、高增益带宽积的运放，因为音频信号动态范围大且对噪声敏感。而在触摸检测的信号调理电路中，由于是3.3V单电源供电，且需要输出能够非常接近0V和3.3V来匹配后级逻辑电路，我们选用了轨到轨输入的CMOS运放。选型的核心不是追求某个参数的‘最好’，而是找到与系统需求最‘匹配’的参数组合。”
Q3 汇川技术伺服驱动：用运放和三极管设计一个恒流源电路，要求输出100mA，负载变化时电流稳定
面试官考察点
恒流源是经典的模拟电路设计题。面试官不仅想看到电路图，更想考察你是否理解其基于运放“虚短”的闭环负反馈控制原理，以及为什么需要外接三极管——这并非炫技，而是为了突破运放自身输出电流能力的限制，是解决实际工程问题的关键。
深度解析
1. 电路原理
这里描述一个基于运放和三极管的经典电压控制电流源(VCCS)电路，其核心是利用运放的“虚短”特性，使采样电阻上的压降恒定，从而稳定电流。
电路结构：
- 运放U1连接成同相放大器或电压跟随器结构，其同相输入端接控制电压Vin。
- 运放的输出端驱动一个NPN三极管Q1（如2N2222）的基极。
- 三极管的发射极连接一个采样电阻R3到地。
- 负载RL连接在正电源（如24V）与三极管的集电极之间。
- 关键的负反馈网络：将采样电阻R3上端（即三极管发射极）的电压，反馈到运放的反相输入端。
2. 工作原理
- 由于运放“虚短”，其反相输入端电压V-等于同相输入端电压V+，即V- = V+ = Vin。
- 采样电阻R3一端接地，另一端接运放反相输入端（通过反馈），因此R3两端的电压为：V_R3 = V- - 0 = Vin。
- 根据欧姆定律，流过R3的电流为：I_R3 = Vin / R3。
- 对于三极管，发射极电流Ie ≈ 集电极电流Ic（忽略较小的基极电流Ib）。
- 因此，流经负载RL的输出电流为：Iout = Ic ≈ Ie = I_R3 = Vin / R3。
- 由于Vin和R3都是固定值，所以Iout是恒定的，与负载RL的大小无关。改变Vin即可线性地改变输出电流。
3. 参数计算示例
- 要求输出电流Iout = 100mA。
- 选取采样电阻R3 = 10Ω，则所需的控制电压Vin = Iout × R3 = 0.1A × 10Ω = 1V。
- 三极管选型：三极管需要承受的最大功耗发生在负载最小时（RL≈0）。此时功耗 P_max ≈ (24V - 1V) × 0.1A = 2.3W。必须选择功率足够的三极管并考虑添加散热片。
4. 为什么需要三极管？
- 普通通用运放（如LM358）的输出电流能力通常只有20-40mA，无法直接驱动100mA的负载。
- 增加三极管构成了一个“扩流”电路。运放只负责提供控制电压和很小的基极驱动电流（约1-2mA），而输出的大电流则由三极管来提供，从而突破了运放的输出限制。
加分思路
“在汇川的伺服驱动器项目中，我使用过类似的电路为电机绕组提供偏置电流。但需要注意一个精度陷阱：三极管的基极电流Ib虽然较小，但并非为零。在输出100mA时，若三极管β=100，则Ib约为1mA。这1mA的电流同样流过采样电阻R3，会产生额外的误差压降。对于更高精度的要求，有两种改进方案：一是改用MOSFET，其栅极电流几乎为零；二是采用双运放构成的‘Howland电流泵’等更精密的架构，直接从采样电阻两端取差分反馈，可以彻底消除驱动器件电流带来的误差。”
Q4 华为数通硬件：无源滤波器和有源滤波器的区别？什么场景必须用有源滤波器？
面试官考察点
滤波器是信号链的基础模块。面试官期待你能从阻抗特性、负载效应、集成度、功率处理能力等多个工程维度进行对比，而不仅仅是复述书本上关于“有无源器件”和“有无电源”的定义。
深度解析

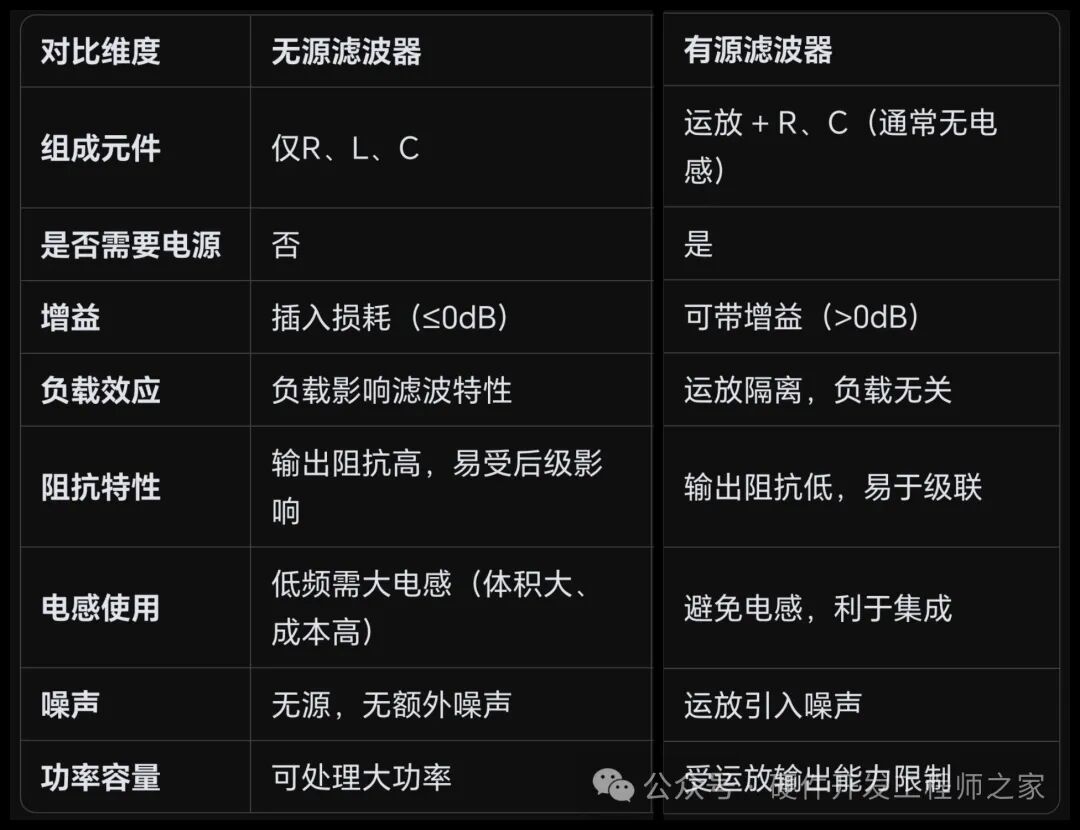

1. 无源滤波器与有源滤波器的核心区别
2. 必须使用有源滤波器的典型场景
- 场景1：需要在滤波的同时提供信号增益
例如麦克风的前置放大器电路，需要对微弱的毫伏级信号进行放大（增益可能需要40dB以上），同时又要滤除电源噪声或高频干扰。无源滤波器只有衰减，无法放大，因此必须使用有源滤波器。
- 场景2：实现低频滤波（如截止频率低于100Hz）
对于一阶RC低通滤波器，截止频率 f_c = 1/(2πRC)。若要实现1Hz的截止频率，假设取R=1kΩ，则C需要约159μF。如此大的电容通常只能是电解电容，其体积大、漏电流大、精度和稳定性差。有源滤波器（如Sallen-Key结构）可以利用运放的放大和反馈，用较小容值的电容实现大时间常数，从而实现稳定的低频滤波。
- 场景3：实现高Q值的带通或带阻滤波器
无源RLC滤波器要实现高Q值（窄带宽），对电感L的Q值要求极高，而现实中的电感在所需频点往往难以达到。有源滤波器（如多路反馈MFB或状态变量型结构）可以轻松实现Q值大于10甚至更高的滤波特性，且无需笨重的电感。
- 场景4：需要级联成高阶滤波器时
多个无源滤波器级联时，后级的输入阻抗会成为前级的负载，严重影响前级设计好的滤波特性，设计时需要复杂匹配。而有源滤波器凭借其高输入阻抗和低输出阻抗，可以像搭积木一样直接级联，相互影响极小，大大简化了高阶滤波器的设计。
加分思路
“在华为交换机的高速光模块设计中，我们需要对DAC输出的模拟信号进行低通滤波，以滤除奈奎斯特频率之外的高频镜像噪声。虽然PCB面积极其紧张，但我们仍然选择了有源滤波器方案。原因是，如果使用无源LC滤波器，在数GHz的频段，电感的寄生参数（分布电容、等效串联电阻）非常复杂且难以控制，会导致滤波曲线在实际批量生产时一致性很差。而有源滤波器方案，其核心运放和RC网络可以集成在一颗芯片内部，特性由半导体工艺保证，稳定可靠，更适合量产。”
Q5 大华股份嵌入式：DC-DC的开关频率怎么选？频率高了有什么代价？
面试官考察点
开关电源设计是硬件工程师的硬实力体现。开关频率的选择，直接反映你对效率、体积、成本、瞬态响应和EMC（电磁兼容） 等多个相互制约因素的综合权衡能力。
深度解析
1. 开关频率选择的权衡逻辑
提高开关频率的优点：
- 磁性元件和滤波电容体积显著减小：所需电感量L与频率f成反比（L ∝ 1/f），电容量C与频率的平方成反比（C ∝ 1/f²）。频率提高，可以使用更小、更便宜的电感和电容。
- 系统瞬态响应更快：开关频率越高，电源控制环路的带宽可以设计得越宽，对于负载电流的突然变化，输出电压的调整恢复速度更快。
- 输出电压纹波可能更小：高频下，滤波电容的等效串联电阻(ESR)的影响相对减弱，有助于降低输出纹波。
提高开关频率的代价：
- 开关损耗增加：MOSFET的开关损耗（开通损耗和关断损耗）与开关频率f成正比（P_sw ∝ f V I * t_sw）。频率越高，这部分损耗越大，导致整体效率下降，尤其在高压输入、大电流输出的应用中更为明显。
- 驱动损耗增加：给MOSFET栅极电容充电放电的驱动损耗也与频率成正比（P_gate = Q_g V_gs f）。
- EMI控制难度加大：更高的开关频率意味着更高的基波和谐波频率，其噪声频谱更宽，更容易通过空间辐射和导线传导干扰其他电路，使产品通过EMC认证的难度和成本增加。
- 磁性元件磁芯损耗增加：高频下，磁芯的涡流损耗和磁滞损耗（合称铁损）会大幅增加（P_core ∝ f^α * B^β，α和β均大于1），导致电感发热更严重，可能需选用更昂贵的低损耗磁芯材料。

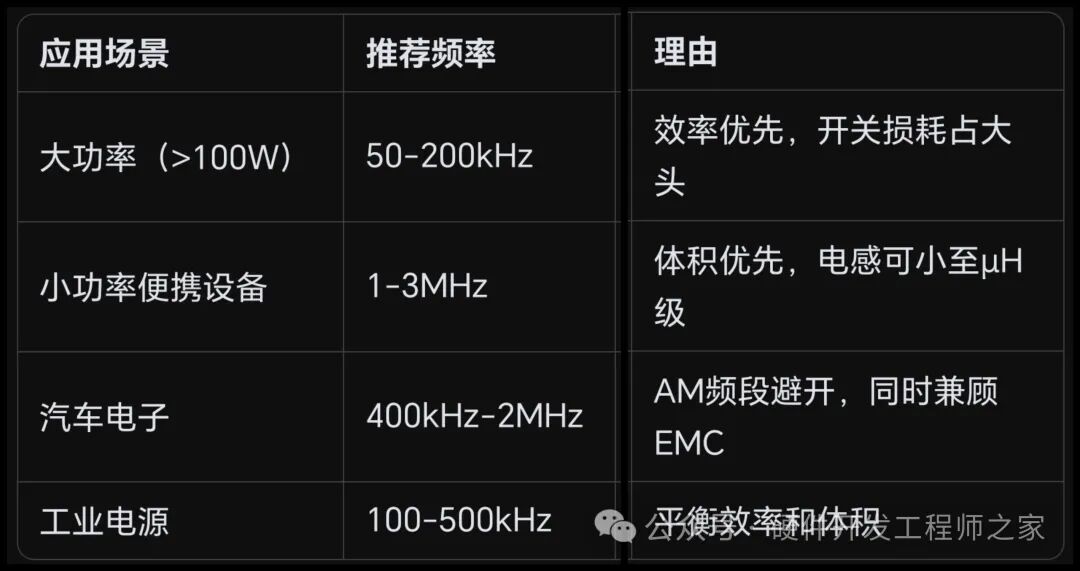

2. 工程选型参考
不同应用场景对开关频率的侧重点不同：
3. 与频率相关的EMC设计技巧
- 尽量选择开关频率可外部同步(SYNC)的DC-DC控制器。当系统中有多个电源时，让它们同步到同一个时钟上，可以避免频率差拍产生的低频噪声。
- 在选择固定频率或设置频率时，应有意识地避开产品需要遵从的无线电敏感频段，例如避免将开关频率或其谐波落在FM广播频段(88-108 MHz)内。
- PCB布局时，开关节点(SW)的铜箔面积以满足载流能力为准，切忌过大。过大的SW节点铜箔会成为一个高效的天线，加剧辐射发射。必要时可以采用开窗或屏蔽层处理。
加分思路
“在大华网络录像机(NVR)的主板设计中，我们需要将12V转换为1.2V为DDR4内存供电。最初为了极致的小型化，选用了开关频率为2MHz的DC-DC芯片，使功率电感尺寸减小了约60%。但在EMC预测试时，发现100MHz至200MHz频段有辐射超标。排查后发现是MOSFET开关节点(SW)上的高频振铃（由寄生电感和电容引起）所致。最后的解决方案是在SW节点到地之间添加了一个小型的RC吸收网络（Snubber，如1Ω+100pF），并重新优化了布局，将SW走线控制在最短、面积最小。这个案例让我深刻体会到，开关频率越高，对PCB布局布线和噪声处理的要求就越苛刻。”
理解这些模拟电路与电源设计的核心问题，不仅是应对硬件面试的关键，更是进行实际工程开发的基石。如果你对这类深度技术解析感兴趣，欢迎在云栈社区与更多开发者交流探讨。
