最近帮朋友评审一块板卡的原理图,设计为DC 12V输入。我发现他在电源入口位置放置了一颗12V的TVS管用于输入过压保护,但实际焊接的却是12V的稳压二极管。

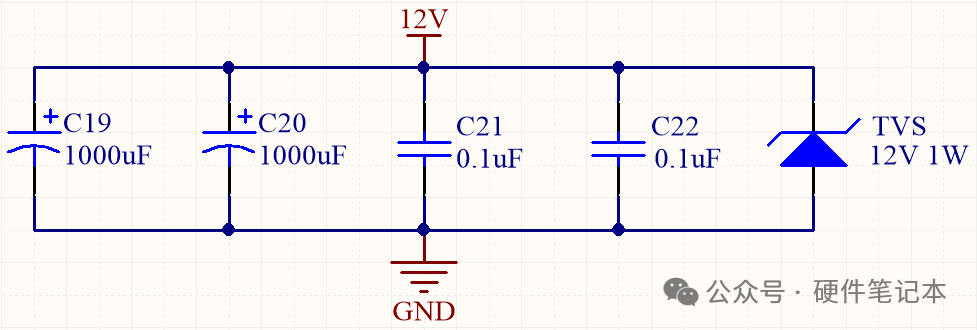

12V电源入口TVS与稳压管应用电路图

这其实是一个常见的设计误区。许多人认为TVS管和稳压管都是二极管,都能“钳位”电压,是否可以互换使用?今天我们就借这个案例,将TVS管、稳压二极管和ESD静电保护管这三者的区别与应用场景梳理清楚。

先从稳压二极管说起

稳压二极管,也称齐纳二极管,其设计初衷就是为了实现 稳压 。所谓稳压,即输入电压在一定范围内变化时,它能输出一个相对稳定的电压。

它的工作原理是工作在 反向击穿区 。当施加的反向电压低于其击穿值时,管子基本不导通,仅有微小的漏电流。一旦反向电压超过击穿值,二极管便会迅速导通,导通后其两端的电压将稳定在击穿值附近,不会随电流的增大而显著升高,这个稳定的电压值即为其标称的稳压值。

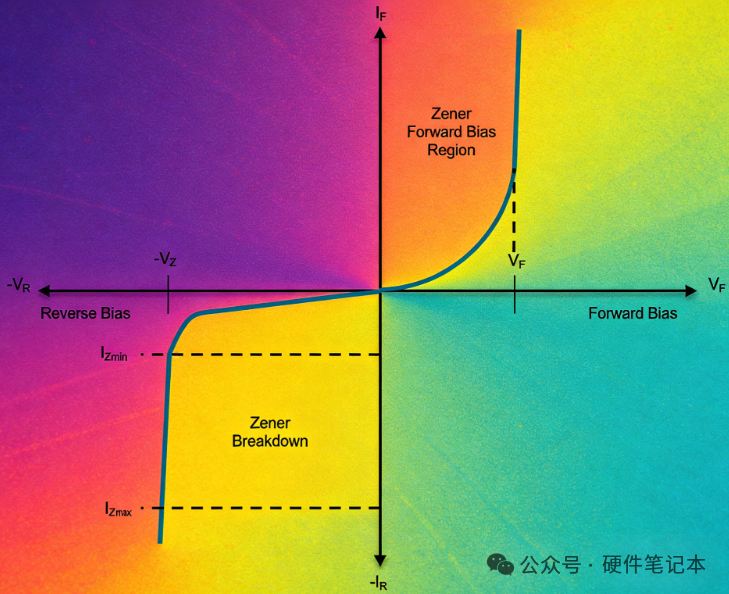

齐纳二极管工作特性曲线图

稳压二极管的一个重要特性是它可以 长时间 稳定地工作在击穿状态。例如,用一个15V的稳压管,串联合适的限流电阻后接入24V电源,该稳压管将持续导通,将输出电压稳定在15V左右,为后级电路提供稳定的电源。

然而,稳压二极管也有其局限性。它的 功率额定值通常较小 ,常见的小功率封装只有几百毫瓦,SMA等较大封装也仅为一两瓦。如果让它 长时间导通较大电流 ,会导致显著发热,进而引起稳压值漂移,其温度系数参数正是描述了这一特性。更重要的是,它 不擅长承受瞬态的大能量冲击 ,如雷击、开关浪涌等,其结面积和热容量无法应对这类高能事件。

因此,稳压二极管适用于需要 持续稳压 的场合,例如为某个芯片提供局部供电、对MOS管的栅极电压进行钳位,或构建简单的电压基准源。它并非为抵御浪涌而设计。

再说TVS管

TVS管,全称瞬态电压抑制二极管,其设计目标非常明确,就是用于 抵御浪涌 。浪涌是指那些突然出现、能量较大的电压尖峰,常见于雷击、大电机启停、电源线上感性负载开关等场景。

TVS管的工作方式与稳压管类似,也是在反向击穿后钳位电压。但其设计侧重点完全不同。TVS管的结面积通常做得更大 ,使其能够在瞬间泄放极大的电流,从而吸收高能量的浪涌。其 峰值脉冲功率可达几百瓦、几千瓦甚至更高 ,这是普通稳压二极管无法比拟的。

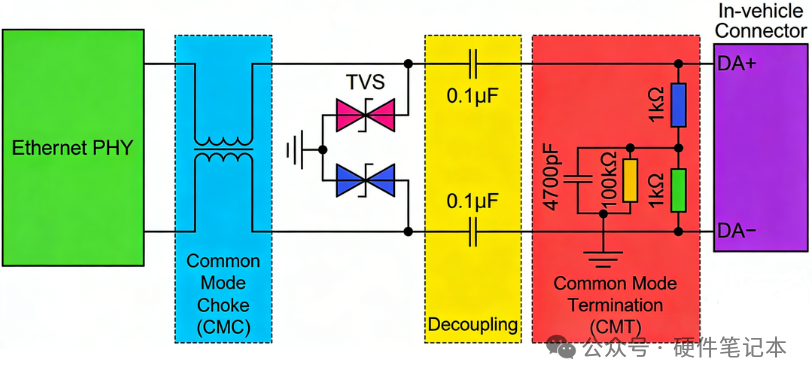

车载以太网PHY接口TVS保护电路示意图

TVS管是 专门针对瞬态事件优化 的器件。它的响应速度极快,能跟上微秒级的浪涌波形;其钳位特性相对平坦,即使在大电流下也能将电压控制在较稳定的范围内;并且,它能够满足 IEC 61000-4-5 雷击浪涌测试、IEC 61000-4-4 电快速瞬变脉冲群测试等国际标准的要求。

但TVS管有个关键特点:它 不擅长长时间持续导通工作 。它是为瞬时能量泄放设计的,浪涌到来时瞬间导通吸收能量,随后迅速恢复。如果像使用稳压管那样让其长时间工作在导通状态,会因过热而损坏。因此,TVS管绝不能用来替代稳压管实现持续稳压功能。

TVS管适用的场合,正是那些易受浪涌冲击的位置,例如设备的 电源入口、汽车电子、工业控制设备及户外设备等。这些位置都需要TVS管作为抵御过压冲击的第一道防线。

关于TVS二极管的更多深入内容,可参考此前文章:两起产品事故,让我对TVS产生了敬畏之心

最后说ESD静电管

ESD静电保护管,其设计目标是专门应对 静电放电 。静电与浪涌不同,其特点是 电压极高 ,可达数千甚至数万伏,但 能量极小,持续时间极短 ,通常在纳秒级别。这种高压对敏感芯片的输入端是致命的,但由于能量小,无需像TVS管那样使用大结面积的设计。

ESD管最关键的参数之一是 寄生电容 。因为它常被用于保护高速数据线,例如 USB、HDMI、以太网 等接口。如果其寄生电容过大,会严重衰减高速信号,导致信号失真和通信故障。因此,优质的ESD保护器件的电容通常被设计为几皮法甚至更低,以确保不影响信号完整性,这对于以太网等高速通信协议至关重要。

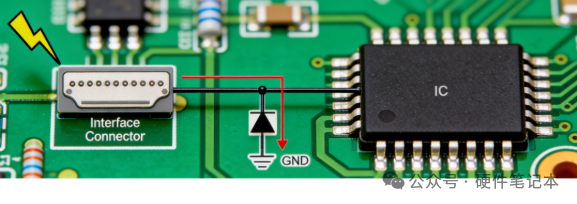

接口连接器ESD保护电路示意图

ESD管的另一个特点是 响应速度极快 ,能够跟上纳秒级的静电脉冲。它专门用于通过 IEC 61000-4-2 静电放电抗扰度测试标准,该标准模拟了接触放电和空气放电两种真实的静电事件。

ESD管不适合用于电源入口保护,因为其通流能力和功率耐受性太小,无法承受浪涌冲击。它也不适合用于稳压,因其根本就不是为持续导通设计的。它 最适合的场合是各类数据及信号接口的保护,如USB端口、RJ45网口、CAN总线接口、音频接口等。

总结与回顾

回到最初的问题:12V电源输入入口,究竟该用TVS管还是稳压管?答案应该很明确了。

如果此处正确放置了TVS管,当浪涌来袭时,TVS管会迅速响应并导通,将输入电压钳位在其额定钳位电压(如12V左右),同时将巨大的浪涌电流泄放到地。TVS管凭借其高脉冲功率能力,可以安全吸收此次能量冲击。浪涌过去后,TVS管恢复高阻状态,不影响电路正常工作。

但如果错误地换成了稳压二极管,情况将截然不同。稳压二极管的连续功率通常只有几百毫瓦,完全无法承受浪涌能量。浪涌冲击到来时,稳压管很可能瞬间过载损坏,表现为 短路或开路。若它损坏短路,将导致输入电源直接对地短路,可能连带烧毁前级保险丝或电源适配器;若它损坏开路,则后级电路将失去任何保护,浪涌电压长驱直入,直接威胁到后级芯片的安全。

理解这些基础元器件的工作原理和适用场景,是进行稳健电路设计的计算机基础。希望本文的辨析能帮助你在下次设计时做出更准确的选择。欢迎在云栈社区分享你的设计经验或提出相关问题。
