拆解空调外机板揭秘：磁环没效果？可能是安装位置和绕法不对

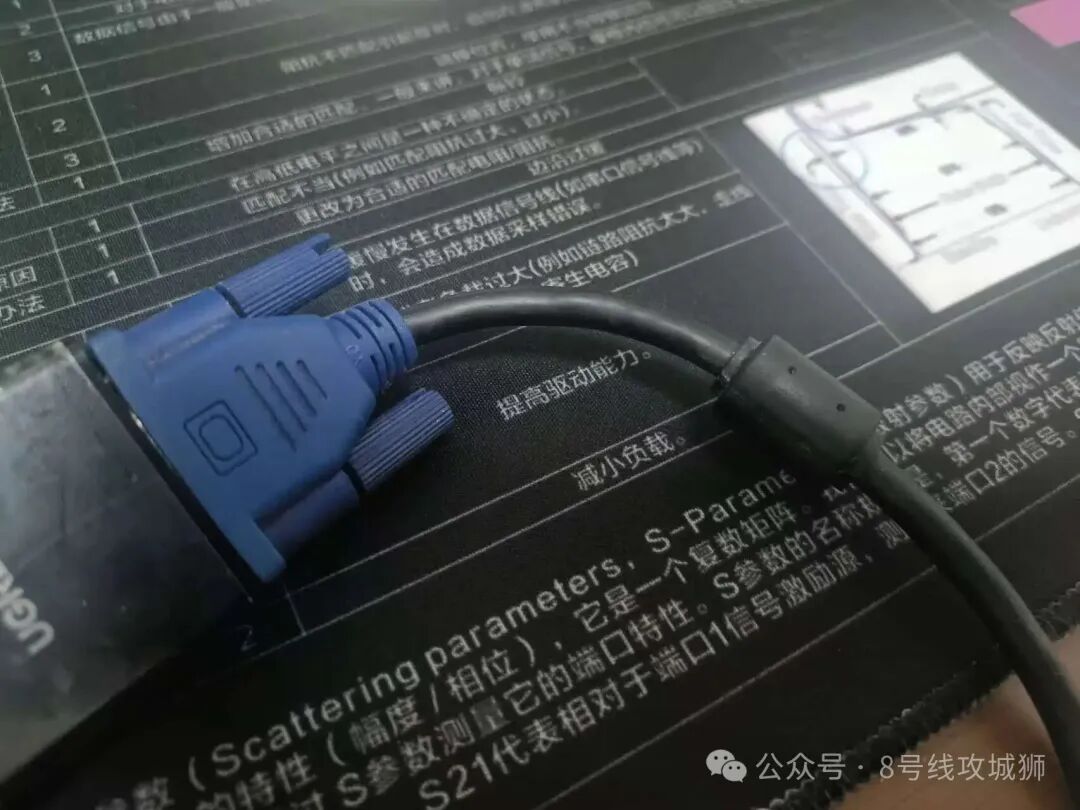

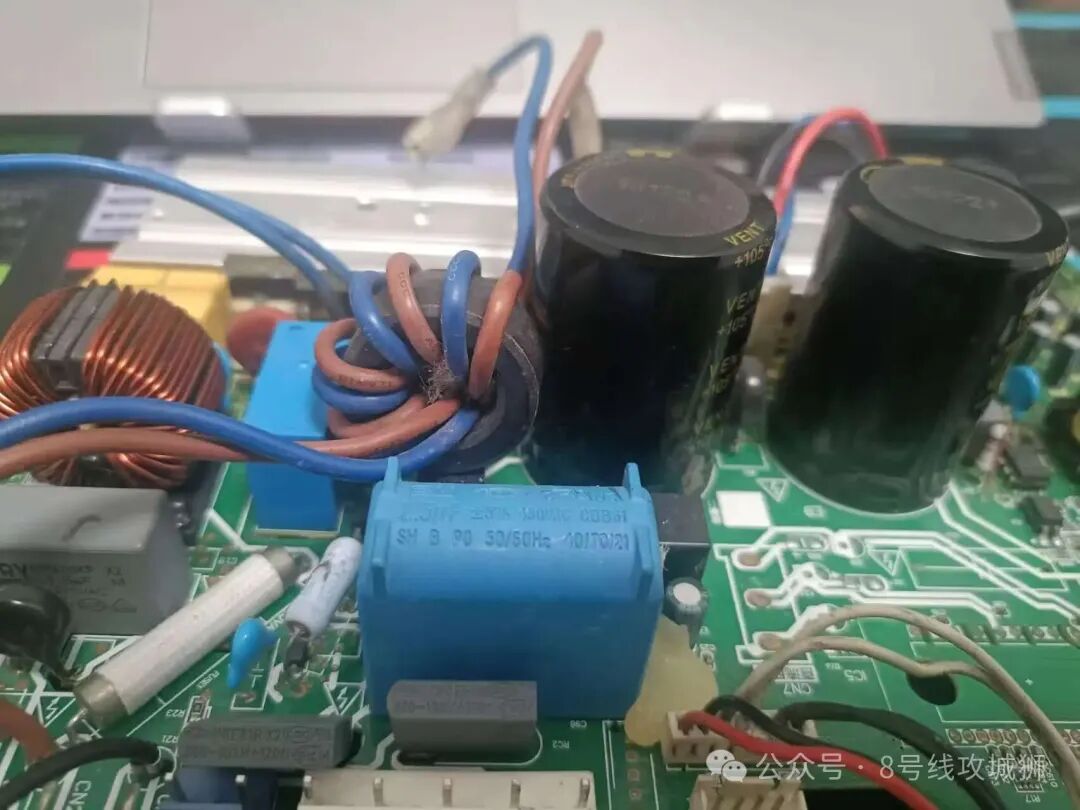

最近在家整理旧物，翻出来一个闲置了好几年的空调外机控制器。出于好奇，我决定拆开看看——不得不说，以前的电子设备用料确实扎实。这块控制板上有好几束外接线缆，其中三束电源线上都套着磁环。我特意挑了一个电源端的磁环拍下来，希望能通过这个实例，让大家对磁环的正确用法有更直观的理解。

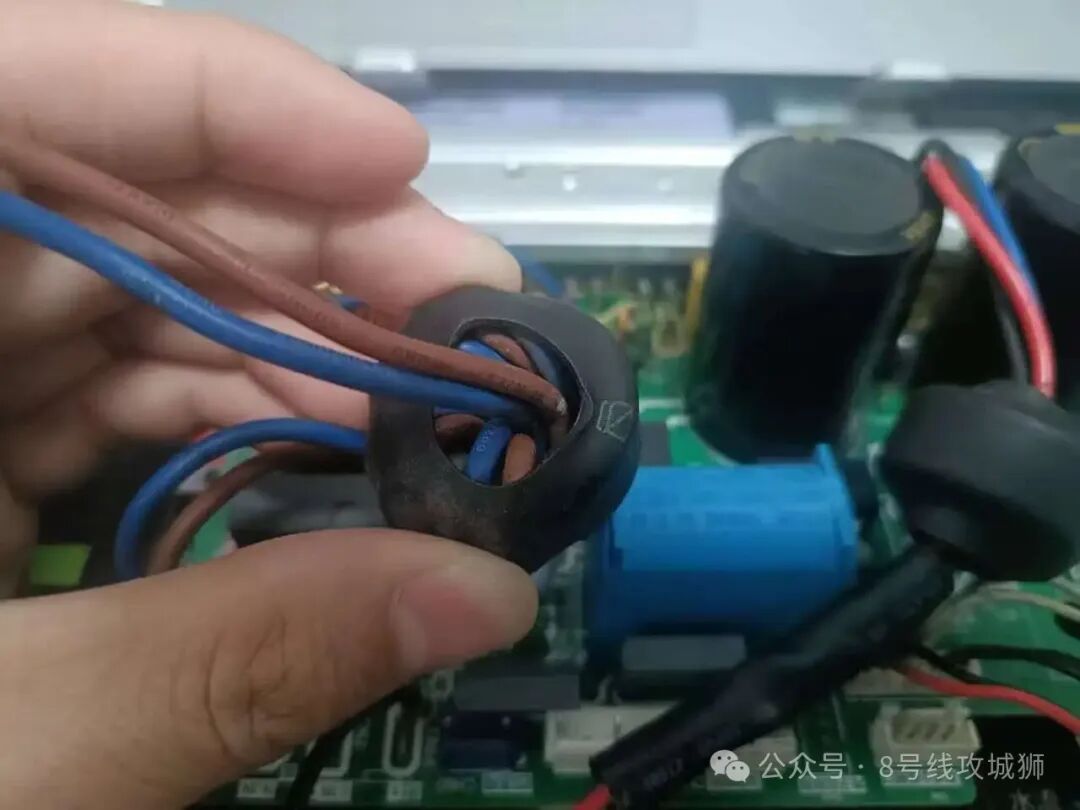

为了让大家看清内部结构，我用刀小心地划开了磁环外部的黑色保护套。可以看到，电源线在这个磁环上紧密地缠绕了5圈。这正是使用磁环时至关重要却常被忽视的一点：一定要让线缆在磁环上多绕几圈。

磁环的阻抗与缠绕匝数（n）的平方成正比。绕1圈（n=1）是一个基础值，绕2圈（n=2）阻抗就会变为原来的4倍，绕3圈（n=3）则是9倍！这种“绕圈”的方法性价比极高，效果远胜过简单地更换一个更大尺寸的磁环，堪称“花小钱办大事”的典型。

磁环安装位置：找准“干扰源”

除了绕圈，另一个关键点是磁环的安装位置。基本原则是 “靠近干扰源” ，相当于在噪声产生的“家门口”进行堵截。很多人分不清该装在电源侧还是负载侧，其实逻辑很简单：看干扰是谁产生的。

• 如果干扰来自电源本身（例如开关电源的噪声），目标是防止噪声传到后级的负载设备。此时，磁环应安装在 电源的输出端，将噪声限制在电源这一侧。
• 如果干扰来自负载（例如工控板、电机等设备工作时产生的噪声），目标是防止干扰倒灌回电网或影响其他并联设备。此时，磁环应安装在 负载的电源输入端，把干扰锁在负载这一侧，不让它“跑出去”。

用一个简单的比喻：磁环就像小区门卫，它的岗位应该设在最需要管控的那个“单元门”口（干扰源），而不是随意放在小区中间。

总结与实操要点

回顾一下，要让磁环真正发挥抑制电磁干扰的作用，你需要做到以下三点：

1. 选对磁环：根据你要抑制的噪声频率范围，选择合适的磁环材料（如锰锌、镍锌）和尺寸。
2. 靠近干扰源放置：准确判断干扰是来自电源还是负载，并将磁环安装在最靠近产生干扰的器件或线路出口处。
3. 多绕几圈：充分利用手头的磁环，将线缆在其上紧密缠绕多圈（通常2-5圈），能显著提升其等效阻抗和滤波效果。

通过这次对老旧空调外机控制板的拆解，我们看到了工程师在电磁兼容（EMC）设计上的实用细节。硬件设计充满了这类看似微小却影响深远的知识点。希望这次分享能帮你解决实际应用中遇到的干扰问题。
