反激式开关电源拓扑结构详解：从工作原理到手机充电器设计

反激电路是开关电源中一种非常重要的拓扑结构，在实际应用中非常普遍。除了反激拓扑，常见的电源拓扑还有LLC、推挽和正激等。

反激拓扑的优缺点

优点：

• 性价比高：在100W以内的功率等级，反激电源通常是性价比最高的选择。
• 应用广泛：我们日常生活中常见的手机充电器，大多就采用了反激拓扑结构。

缺点：

• 功率受限：当功率超过100W时，反激电源的效率会显著下降，这时就需要考虑LLC等其他更适合大功率的拓扑结构了。

初识反激拓扑

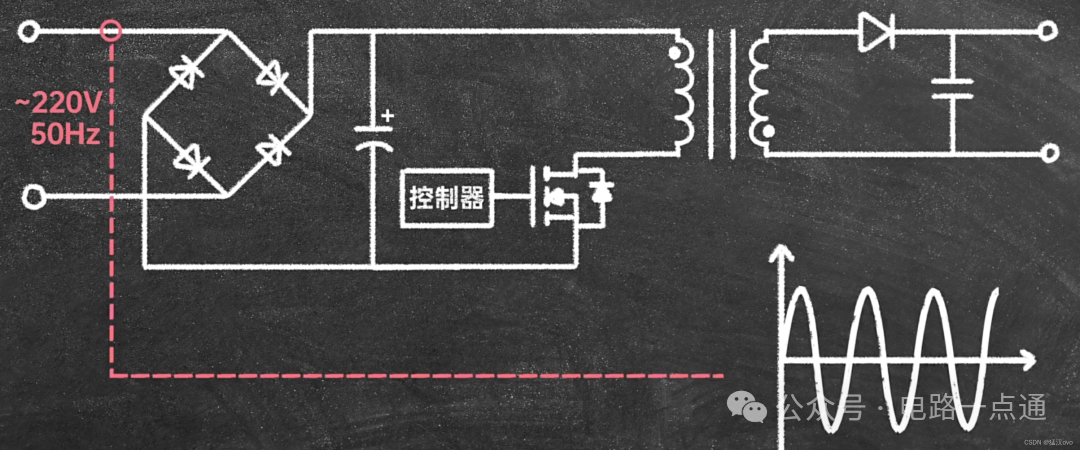

一个基本的反激式开关电源拓扑是怎样的呢？我们可以通过下面的简化原理图来理解。

其工作过程可以分解为几个关键步骤：

1. 整流滤波：220V的交流电经过由四个二极管组成的桥式整流电路，再通过电容滤波后，转变为约310V的平滑直流电。

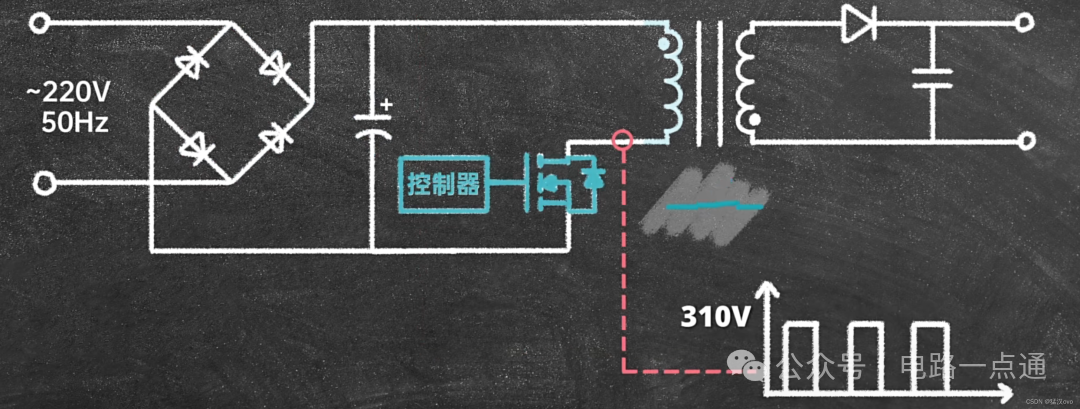

2. PWM斩波：这个高压直流电受到MOS管（开关管）的控制，通过其高速的“开”与“关”，被切割成一系列脉冲，也就是我们常说的PWM波。
3. 能量传递：PWM波被送入变压器的初级线圈。
4. 输出整流：在变压器的次级线圈上，会感应出相应的电压，该电压再经过二极管和电容进行整流与滤波，最终输出我们所需的稳定低压直流电（例如5V）。

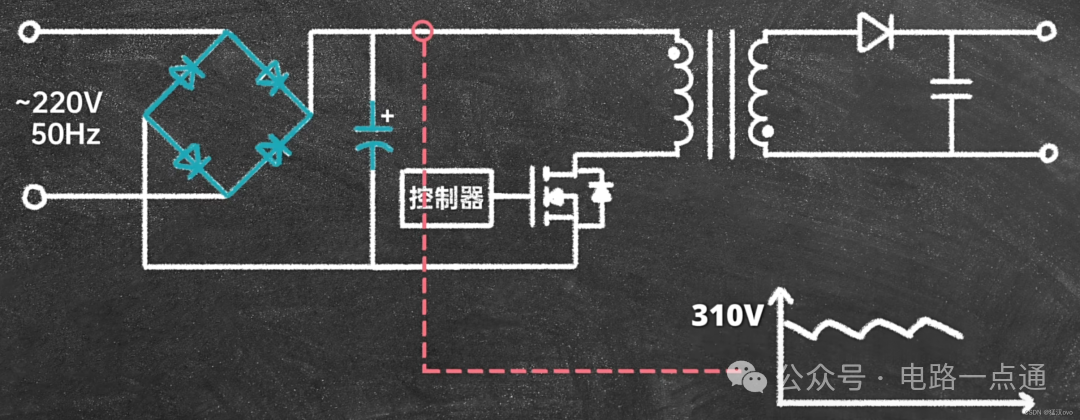

下面这张图更清晰地展示了能量在电路中传递的路径。

变压器的工作流程

理解反激拓扑的核心，在于弄明白变压器在两个阶段如何工作。

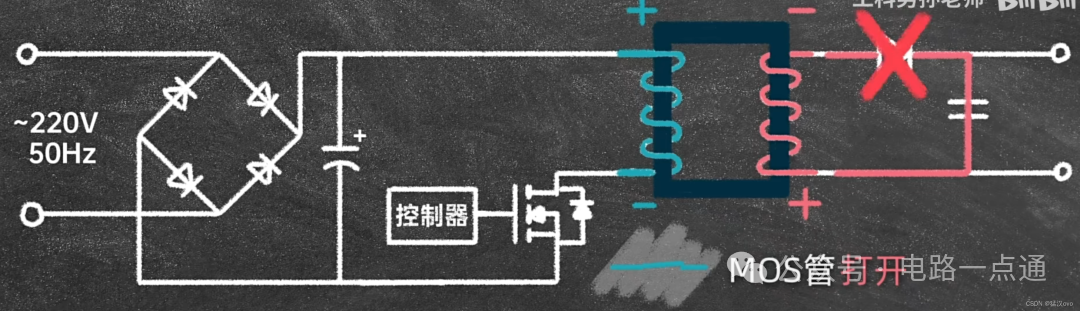

阶段一：MOS管导通（储能阶段）
当MOS管打开时，电流从初级线圈的上端流向下端。此时，变压器的磁芯中建立起磁场，能量以磁场形式储存在变压器中。同时，次级线圈也会感应出电压。但由于初级和次级线圈的绕制方向是“反激”的（相位相反），当初级是“上正下负”时，次级感应出的电压是“上负下正”。这个电压使得次级线圈回路中的整流二极管处于反向截止状态，因此次级线圈中没有电流流过，能量并未传递给负载，而是全部储存在变压器的磁场中。

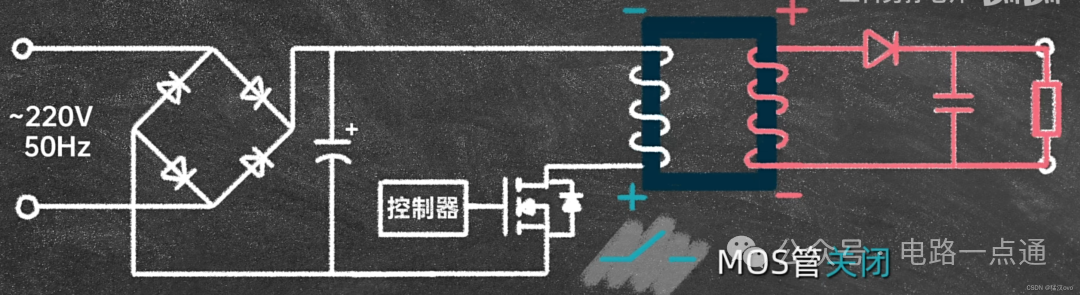

阶段二：MOS管关断（释能阶段）
当MOS管关闭时，初级线圈中的电流瞬间中断。根据楞次定律，磁场会试图维持电流，导致初级线圈的电压极性反转，变为“上负下正”。相应地，次级线圈感应的电压极性变为“上正下负”。此时，次级的整流二极管正向导通，之前储存在变压器磁场中的能量通过二极管释放出来，给输出电容充电并为后级负载供电，从而维持输出电压的稳定。

小结

简单总结一下：

• MOS管打开时：初级线圈电流增大，变压器储能。
• MOS管关闭时：初级线圈电流断开，变压器释放能量给负载。

反激电路的输出电压可以通过以下公式进行计算（工作在电流断续模式DCM下）：
V_out = V_in * (N_s / N_p) * (D / (1-D))
其中：

• V_in 是输入直流电压（如310V）
• V_out 是输出电压（如5V）
• N_s / N_p 是变压器次级与初级的匝数比
• D 是PWM波的占空比

反激电路的优化

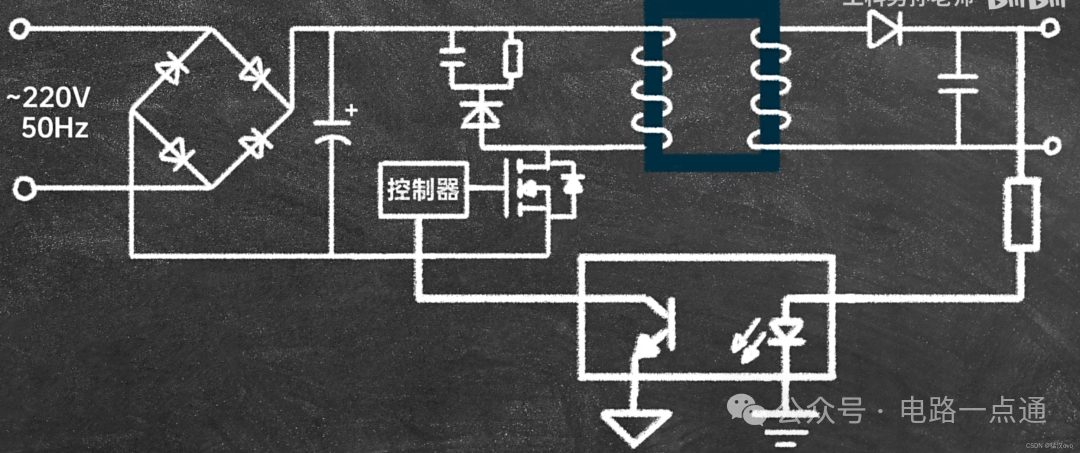

上面介绍的是理想化的基本原理。在实际的工程设计中，为了确保电路稳定可靠地工作，还需要增加一些辅助电路。

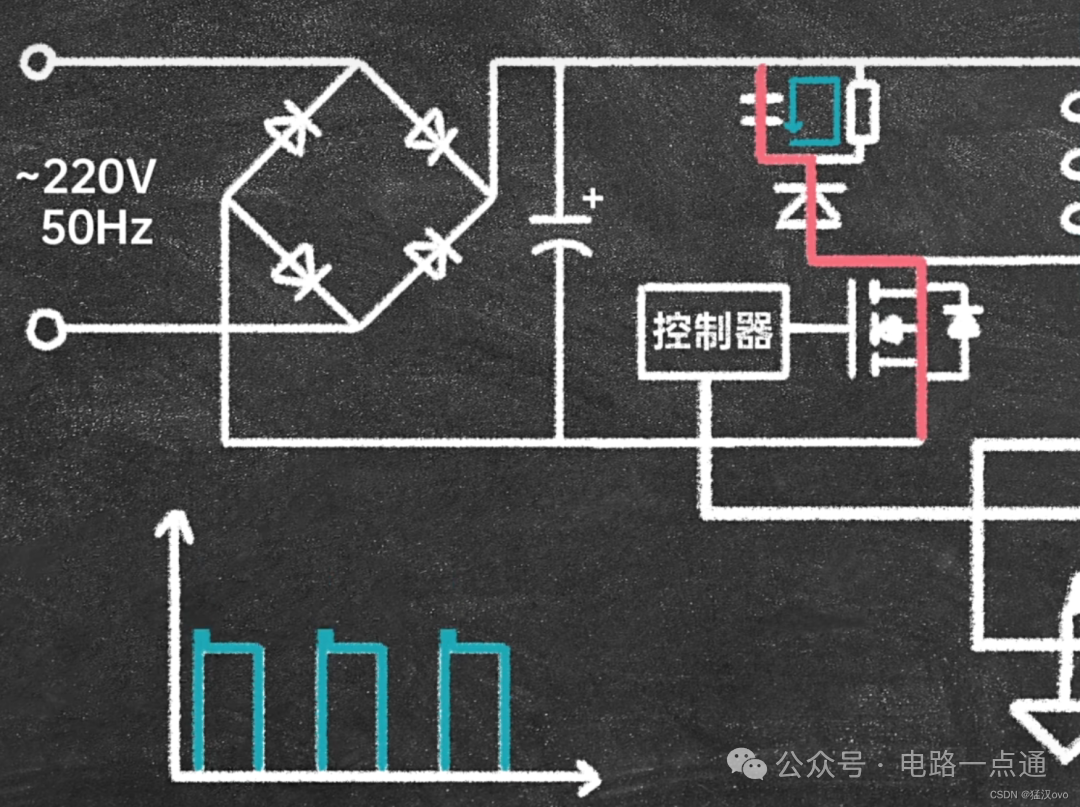

RCD吸收电路

一个关键问题是，在MOS管关断的瞬间，由于变压器漏感的存在，会在MOS管的漏极（Drain）上产生一个很高的电压尖峰。这个尖峰电压如果处理不当，很容易导致MOS管被击穿烧毁。

RCD电路（由电阻、电容、二极管组成）就是为了吸收这个尖峰而设计的：

• 吸收尖峰：尖峰能量会被RCD电路中的电容吸收。
• 消耗能量：电容吸收的能量随后通过并联的电阻以热量的形式消耗掉。
  这样，施加在MOS管上的电压尖峰就被大大削弱了，保护了开关管的安全。

反馈电路

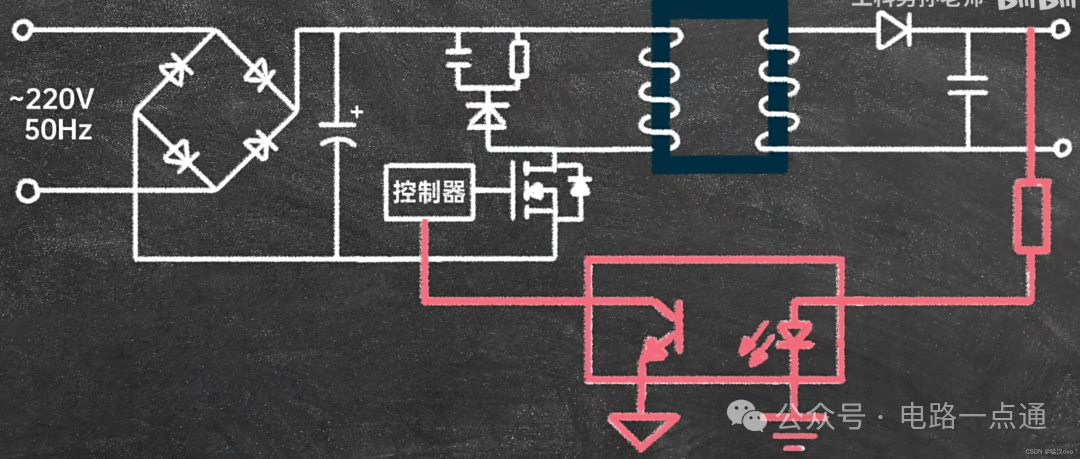

为了实现稳定的输出电压，电路必须能够根据输出情况自动调整。这就是反馈电路的作用，它通常使用光耦进行隔离反馈。

其工作原理是：

1. 采样：实时监测输出电压。
2. 比较与反馈：当输出电压 低于 设定值（如5V）时，反馈电路会通知控制器增加PWM波的占空比，让变压器储存和释放更多能量，从而使输出电压升高。
3. 调节：反之，当输出电压 高于 设定值时，则减小占空比，使输出电压回落。

通过这样的闭环控制，无论输入电压或负载如何变化，输出都能保持在我们设定的恒定电压上。
