01｜先看结构：理解LLC谐振腔
在开始计算任何参数之前，我们必须先理解LLC变换器的基本结构。它本质上是一个由电感、电容构成的“谐振腔”。

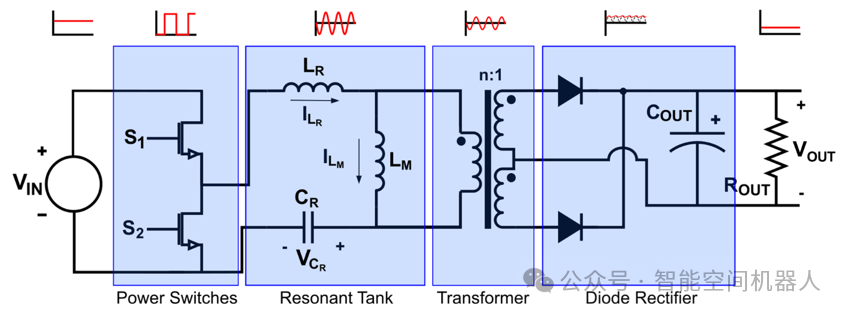

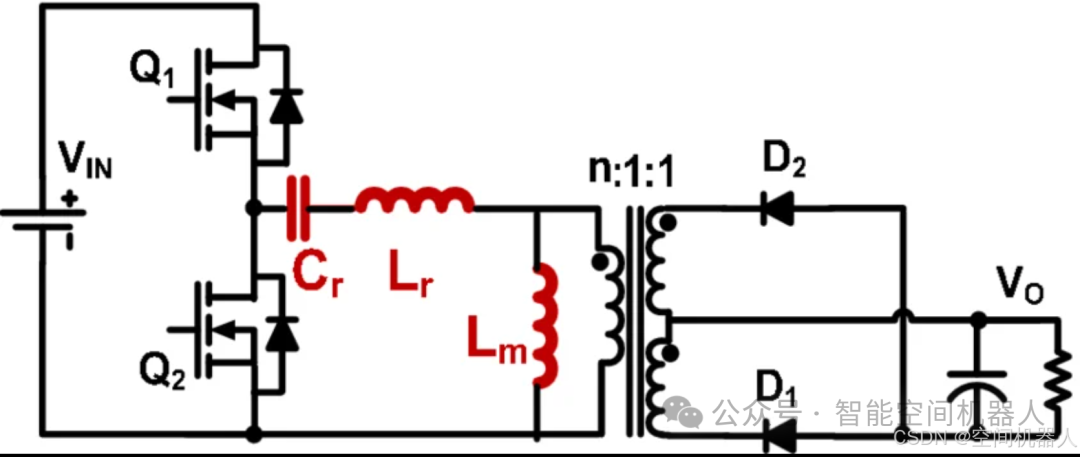

其基本功率路径可以简化为：半桥 → Lr → Cr → 变压器（含Lm）。
三个核心参数及其作用
| 参数 |
作用 |
| Lr |
谐振电感，与Cr共同控制谐振频率 |
| Cr |
谐振电容，与Lr共同决定谐振点 |
| Lm |
变压器励磁电感，决定变换器的增益范围 |
这三个参数的设计是整个LLC变换器性能的基石，理解它们的关系是进行优化设计的第一步。
02｜第一步：确定谐振频率
谐振频率 $f_r$ 是整个设计的起点和核心，它直接决定了后续所有元器件的选型。
核心谐振频率公式
这个公式定义了由Lr和Cr决定的主谐振点，是必须掌握的基础。
公式表达为：$f_r = \frac{1}{2\pi\sqrt{L_r C_r}}$
工程经验频率选型参考
选择频率时，需要在体积、效率和电磁干扰（EMI）之间做权衡。
| 应用场景 |
推荐频率范围 |
| 车载电源 |
80kHz ~ 150kHz |
| 服务器电源 |
100kHz ~ 300kHz |
| 小功率适配器 |
可更高（如200kHz以上） |
记住一个基本原则：频率越高，磁性元件（变压器、电感）体积越小，但开关损耗和EMI挑战也越大。
03｜第二步：优先选择谐振电容Cr
在实际工程设计中，一个高效的流程通常是：先选定Cr，再反推计算Lr。
Cr经验选型表
根据目标功率等级，可以初步确定Cr的取值范围。
| 输出功率 |
Cr 电容范围 |
| 约100W |
47nF ~ 100nF |
| 约300W |
68nF ~ 150nF |
| 约600W |
100nF ~ 220nF |
为什么先选Cr？
因为Cr的容值直接决定了谐振腔的阻抗，进而直接影响谐振电流的峰值。电流大小是评估MOSFET和二极管应力、计算导通损耗的核心，因此先确定Cr是控制电流应力的关键。
04｜第三步：计算谐振电感Lr
在确定了目标频率 $f_r$ 和电容 $C_r$ 后，就可以精确计算谐振电感 $L_r$ 的值。
计算公式
该公式由谐振频率公式变形而来，用于求解Lr。
公式表达为：$L_r = \frac{1}{(2\pi f_r)^2 \cdot C_r}$
计算实例
假设我们设计一个常规电源：
- 目标谐振频率
$f_r$：100kHz
- 选定谐振电容
$C_r$：100nF (即 $1 \times 10^{-7}$ F)
代入公式计算：
$L_r = \frac{1}{(2\pi \times 100 \times 10^3)^2 \times 100 \times 10^{-9}} \approx 25.3 \times 10^{-6} H$
计算得出 $L_r \approx 25\mu H$。这个结果与很多实际工程方案中的取值是吻合的。
05｜第四步：计算励磁电感Lm
$L_m$ 的设计是LLC的难点，其关键不在于绝对数值，而在于它与 $L_r$ 的比例关系。
定义关键比例系数m
我们引入系数 $m$ 来表示两者的比例。
即：$m = L_m / L_r$
比例系数m的工程黄金范围
$m$ 值的选择直接影响变换器的增益能力和软开关特性。
| m 值范围 |
特点与影响 |
| 3 ~ 5 |
增益范围宽，但励磁电流小，ZVS（零电压开关）能量不足，可能导致开关损耗大。 |
| 5 ~ 8 |
常规设计区间，平衡增益与损耗。 |
| ⭐ 8 ~ 12 |
最优推荐区间。能提供足够的ZVS能量，确保全负载范围内的高效率，同时增益特性也足够。 |
| > 12 |
增益范围变窄，可能无法满足宽输入电压范围的要求。 |
实际工程中的常用法则：$L_m \approx (8 \sim 10) \times L_r$
继续前例计算Lm
接续之前的例子：
- 已计算得
$L_r = 25\mu H$
- 选取
$m = 10
则励磁电感为：
$L_m = m \times L_r = 10 \times 25\mu H = 250\mu H$
06｜核心理解：三参数之间的动态关系
掌握三个参数之间的相互影响，是从“会算”到“会调”的关键。
用一句话总结：
$L_r$ 和 $C_r$ 共同决定了系统的谐振频率。$L_m$ 主要决定了变换器的电压增益范围以及软开关（ZVS）的难易程度。
参数变化影响速查表
| 参数调整 |
主要影响 |
$L_r$ 增大 |
谐振频率 $\downarrow$，谐振电流峰值 $\downarrow$ |
$C_r$ 增大 |
谐振频率 $\downarrow$，谐振电流峰值 $\uparrow$ |
$L_m$ 增大 |
电压增益范围 $\downarrow$，ZVS更容易实现 |
07｜工程设计中最易踩中的坑
基于大量工程实践，以下是新手设计LLC时最常见的几个问题。
❌ 坑1：Lm取值过小
- 后果：励磁电感太小导致励磁电流过大。这会使得初级MOSFET的有效电流应力急剧增加，导通损耗飙升，严重时直接导致MOSFET过热损坏。
- 现象：轻载效率尚可，一带载就严重发热甚至炸机。
❌ 坑2：Lr取值过小
- 后果：谐振电感小，意味着谐振腔阻抗低。在同样的输入电压下，谐振电流的峰值会非常大。这不仅增加了MOSFET和整流二极管的电流应力，也会导致谐振电容和电感自身损耗（如磁芯损耗、铜损）剧增，整体发热严重。
❌ 坑3：谐振频率选择过高
- 后果：盲目追求高频化以缩小体积。过高的频率会带来显著的开关损耗（尤其是关断损耗），同时使得EMI滤波设计变得极其困难，电磁干扰噪声很难通过标准。
- 原则：频率应在满足体积要求的前提下，尽可能选择主流工艺器件（如MOSFET、磁性材料）的高效区间。
08｜完整设计流程梳理
将上述步骤串联起来，就形成了一个完整的LLC参数设计流程。
✅ Step 1：确定设计规格
明确输入电压范围（$V_{in\_min}$, $V_{in\_max}$）、额定输出电压（$V_{out}$）和输出功率（$P_{out}$）。这是所有计算的基础。
✅ Step 2：选取目标谐振频率 $f_r$
根据应用场景（如车载、服务器）和功率等级，参考经验表格，选取一个合适的频率。100kHz是一个经典且安全的起点。
✅ Step 3：选取谐振电容 $C_r$
根据目标功率等级，从经验选型表中初选一个容值（例如100W左右选100nF）。这步控制了电流应力。
✅ Step 4：计算谐振电感 $L_r$
使用公式 $L_r = \frac{1}{(2\pi f_r)^2 \cdot C_r}$ 精确计算 $L_r$ 值。
✅ Step 5：确定励磁电感 $L_m$
根据选定的比例系数 $m$（推荐8~10），计算 $L_m = m \times L_r$。
✅ Step 6：仿真验证与迭代
参数初步确定后，必须使用仿真软件（如SIMetrix/Simplis, PSIM, LTspice）进行验证。关键验证项包括：
- 增益曲线：是否覆盖所需的输入电压范围。
- ZVS范围：在负载范围内是否都能实现零电压开关。
- 电流/电压应力：是否在器件安全裕度内。
仿真结果不理想，则需要回到Step2-5调整参数（通常是微调 $f_r$、$C_r$ 或 $m$ 值）并再次仿真，直到满足所有要求。这正是LLC设计的核心原则之一：在多重约束下寻找最优平衡。
09｜一个可用的车载级参考设计参数
如果你正在做一个类似的车载转换项目，以下参数可以作为可靠的起点进行打样验证。
设计规格：
- 输入：12V（典型）
- 输出：5V / 4A (20W)
- 应用：车载设备供电
推荐参数：
- 谐振频率
$f_r$：120kHz
- 谐振电容
$C_r$：68nF
- 谐振电感
$L_r$：≈ 25µH（由公式计算得出）
- 励磁电感
$L_m$：≈ 200µH (按 $m=8$ 计算)
这套参数在工程上是经过验证的，你可以在此基础上进行微调和仿真，从而快速推进你的项目。希望这份清晰的指南能帮助你在云栈社区的交流中，更深入地掌握LLC设计的精髓。
最后
LLC谐振变换器的设计，远不止是套用公式计算几个参数。它更像是一门参数权衡的艺术。会算，只是拿到了入场券；能够根据仿真和实测结果，理解每个参数变化背后的物理意义并做出精准调整，才是迈向高手的关键。不断的实践、分析和迭代，是掌握这门艺术的唯一路径。
