IGBT绝缘栅双极型晶体管：电力电子的核心开关器件全解析

在电力电子领域，有一个器件被誉为“功率半导体之王”——那就是IGBT，全称绝缘栅双极型晶体管。从高铁飞驰、电动汽车奔跑，到变频空调制冷、光伏发电并网，背后都离不开它默默的支撑。那么，这个“开关”究竟如何工作，又为何能占据如此重要的地位呢？

一、IGBT是什么？它如何工作？

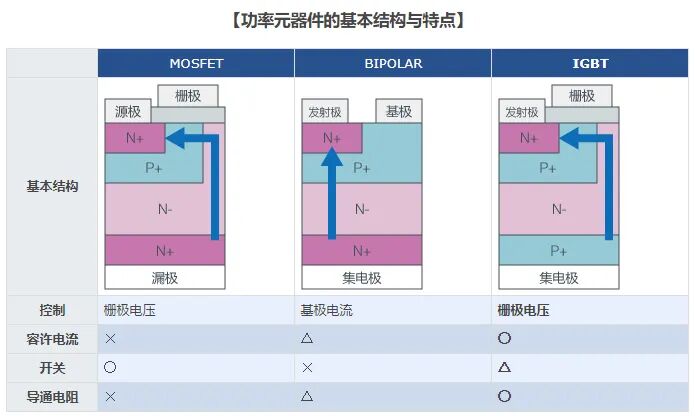

IGBT本质上是一种电压控制的高速功率开关。它的名字已经揭示了其结构：绝缘栅，意味着像MOSFET那样用电压控制；双极性晶体管，则像BJT那样能导通大电流。简单来说，IGBT巧妙地将MOSFET的高输入阻抗、易驱动优点和BJT的大电流、低导通压降优点融于一身。

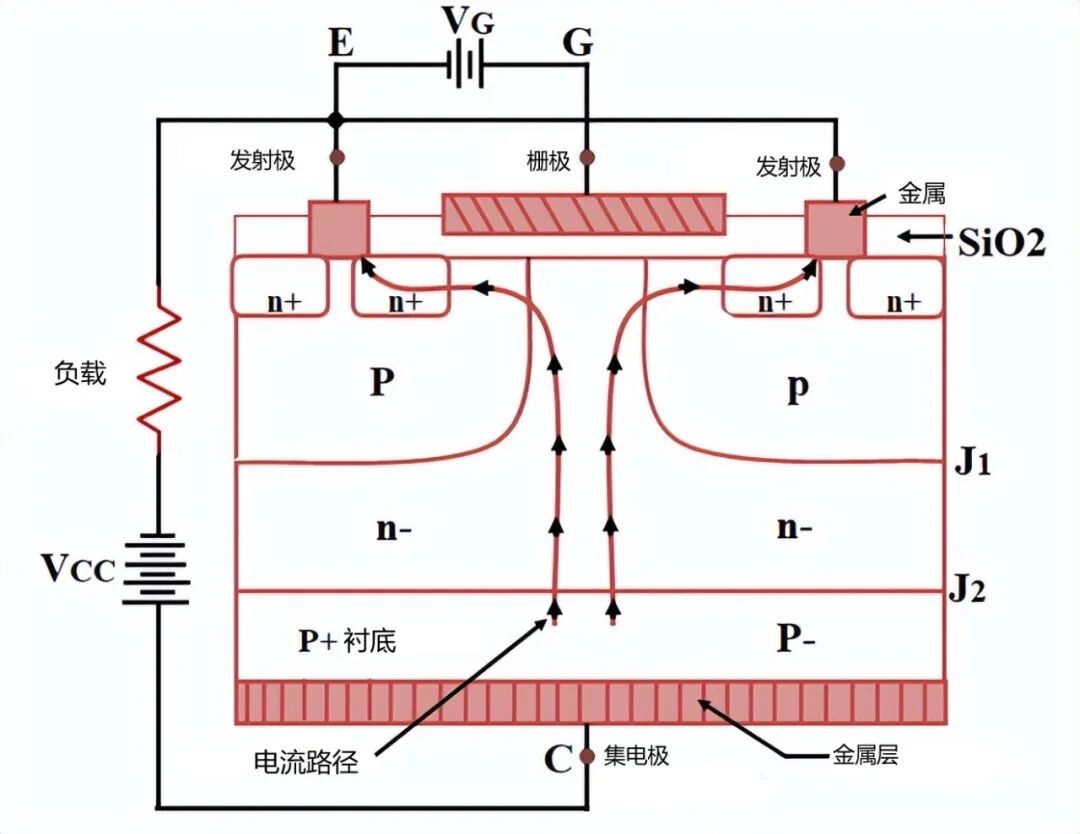

从内部剖析，IGBT可以看作一个PNP双极型晶体管前面加了一个MOSFET。当栅极施加正电压时，MOSFET部分会形成一个导电沟道，电子从发射极流向集电极。这些电子进入漂移区后，会激发集电极区向漂移区注入大量空穴。于是，在原本高电阻的漂移区内，同时存在大量电子和空穴，形成“电导调制效应”，使该区域的电阻急剧下降。正因为如此，即使在1200V这样的高压下，IGBT也能保持很低的导通压降。关断时，栅压撤去，沟道关闭，电子注入停止。但漂移区中残留的空穴需要时间复合或抽出，这会产生“拖尾电流”，这也是IGBT开关速度相比MOSFET稍慢的主要原因。

二、IGBT用在哪里？

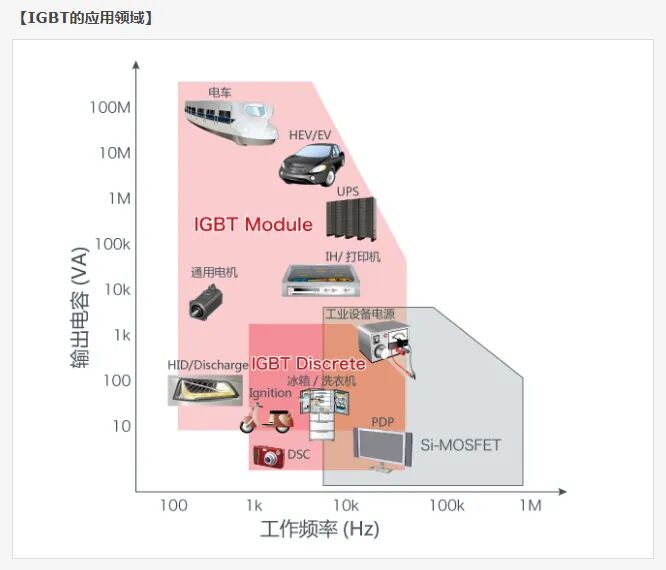

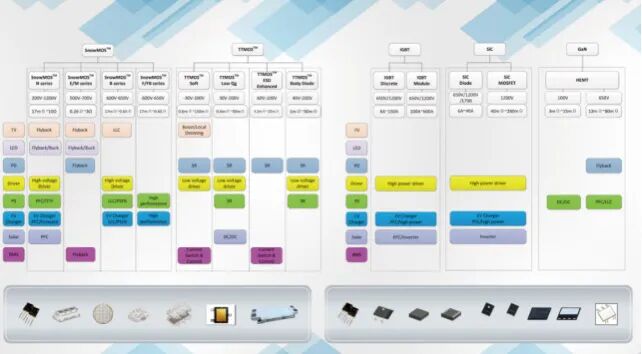

IGBT的应用覆盖面极广，从几百瓦到几十兆瓦的范围都能见到它的身影。在交通运输领域，高铁、地铁、电动汽车的主驱逆变器大量使用IGBT模块。例如，复兴号高铁牵引系统采用6500V高压IGBT，将接触网的直流电转换为交流电来驱动电机。在工业与家电领域，变频空调、伺服驱动器、电焊机、电磁炉都以IGBT为开关核心。新能源与电网领域，光伏逆变器、风电变流器、柔性直流输电换流阀同样离不开大功率IGBT。

三、IGBT的工艺演进：从平面到沟槽再到薄片

IGBT的发展史，就是一部不断压低损耗的工艺进化史。

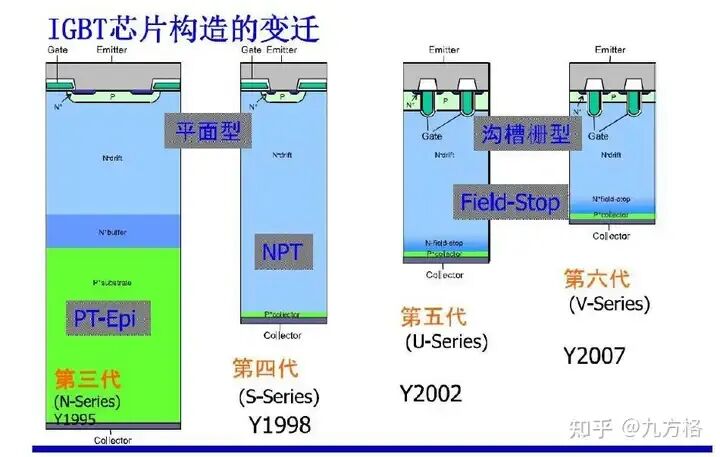

第一代平面栅IGBT，栅极做在硅片表面，沟道密度低，存在JFET效应，导通压降较高。第二代沟槽栅IGBT则是一个巨大进步——它将栅极埋入硅中刻蚀出的深沟槽内，沟道变为垂直方向，面积利用率大幅提高，导通压降显著下降。

第三代场截止IGBT是现代主流。它在漂移区与集电极之间加入一层高掺杂的N型场截止层，可以有效阻挡电场扩展，使漂移区厚度能减薄到100微米以下，甚至60微米。这一薄片技术极大地降低了导通压降和关断损耗。为了处理如此薄的晶圆，需要特殊的吸附和传输系统，背面注入后还要用激光退火来激活掺杂，同时不损伤正面金属。

目前最先进的IGBT还采用了载流子存储层、背面注入优化、沟槽栅精细化等工艺，在600V至1200V电压等级下，导通压降可低至1.5V，关断损耗也大幅降低。

四、新材料方向：SiC与GaN的挑战

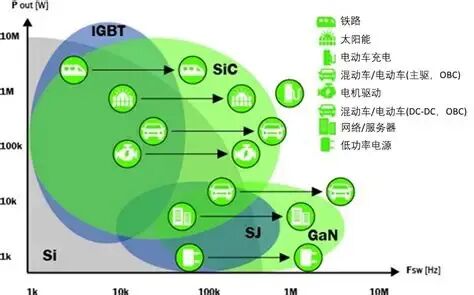

IGBT的核心材料是硅，但硅有其物理极限：临界击穿电场较低，且高温性能差。为满足更高电压、更高频率、更高温度的应用需求，碳化硅（SiC）和氮化镓（GaN）等宽禁带半导体材料开始挑战IGBT的地位。

SiC的临界电场是硅的10倍。因此，在同样耐压下，SiC MOSFET的漂移区厚度仅为硅的1/10，导通电阻大幅降低。在电动汽车主驱逆变器中，SiC MOSFET的效率比硅IGBT高出2至3个百分点，能显著提升续航里程。不过，SiC的成本仍是硅的3到5倍，且栅氧化层界面质量、高温退火、沟槽刻蚀等工艺难题仍在攻克之中。

GaN则擅长高频应用，在快充头、数据中心电源等领域部分替代了IGBT，但其耐压目前多在900V以下，尚不能用于高压电网。

未来，硅IGBT并不会被完全淘汰。在电压低于1200V、对成本敏感的应用中，硅IGBT仍将凭借成熟工艺和低廉价格占据统治地位。而在更高电压、更高频率的场景，SiC和GaN将逐步渗透。同时，IGBT自身也在持续进化，如逆导型IGBT将续流二极管集成在芯片上以简化封装；双面散热、银烧结互联等先进封装技术正进一步提升其功率密度。

五、结语

IGBT是电力电子世界的基石。它用精妙的结构设计，绕开了硅材料的固有矛盾，在高压、大电流、高频率的战场上大显身手。从百瓦级家电到百兆瓦级电网，它以自己的方式驱动着现代社会的电能变换。未来，无论宽禁带半导体如何崛起，IGBT都将继续在一代代工艺迭代中保持活力，为更高效、更清洁的电气化世界提供核心支撑。
