双脉冲测试650V/120A：动态特性评估与过冲抑制实战指南

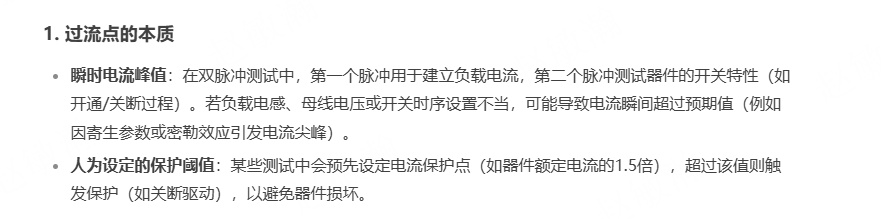

在实际电源开发中，针对 650V/120A 功率器件进行双脉冲测试时，典型工况参数如下：母线电压 550V，额定电压 400V，过流点设定 145A，开关频率 18kHz，驱动电压为 +15V/-6V，横管驱动电阻 40Ω、竖管 50Ω，拓扑采用 Heric 结构。工程师观察到：增大吸收电容能够大幅抑制电压过冲与振荡，但会引入额外的充放电损耗；而增大栅极电阻可以降低关断电压尖峰，代价是开关损耗上升。这些现象背后都指向双脉冲测试中关键的过流点设定与寄生参数问题。

一、什么是双脉冲测试

双脉冲测试，顾名思义就是给 MOS 管或 IGBT 的栅极施加两个连续脉冲信号，用以评估器件在导通和关断过程中的动态参数。它是一种评估功率半导体器件（如 IGBT、MOSFET、SiC/GaN 器件）动态特性的核心实验方法，核心目标是通过两段窄脉冲，模拟开关过程中的瞬态行为。

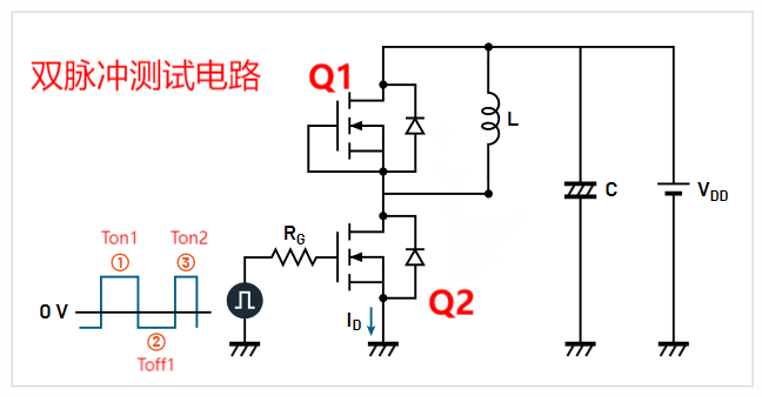

• 动作管：接收 PWM 信号并执行开关动作的管子（图中下管 Q2）。
• 续流管：在 Toff 期间为电感提供续流回路，始终保持关断（图中上管 Q1，也可用二极管替代）。
• Ton1：第一个脉冲的开启时长。
• Toff1：第一个脉冲关断后的死区时间。
• Ton2：第二个脉冲的开启时长。
• 负载电感：模拟负载的电感（图中 L），用于产生测试电流。

基本操作：向被测器件（DUT）栅极施加两个连续且间隔极短的电压脉冲（纳秒至微秒级）。第一个脉冲（较长）将器件导通至稳态，第二个脉冲（较短）触发关断或再次导通，最后用示波器捕获开关过程中的电压、电流波形。

核心目标：

• 开关损耗分析：测量开通损耗（Eon）和关断损耗（Eoff）。
• 动态参数提取：开关时间、反向恢复电荷（二极管）、米勒平台电压、栅极电荷、Ic、Vge、Vce、Ron、Roff、Tj 等。
• 应力测试：评估器件在高压/大电流下的可靠性。比如关断瞬间 Vce 的尖峰，若器件标称 800V，企业通常会要求关断尖峰不超过 1000V，具体按各自标准执行。

二、为什么做双脉冲测试（从客户端视角）

• 摸底最恶劣工况：双脉冲传输的能量有限，破坏性相对较低。客户在设计初期利用该测试，可以安全地模拟极限电压、电流下电源模块的表现，降低后续出现异常的风险。
• 提升硬件调试效率：打板后通过双脉冲测试调试开关管及周边电路，能在系统正式运行前验证并优化 MOS 栅极驱动、GS 吸收电路以及 DS 缓冲电路，最大限度避免因驱动不匹配导致的炸管。
• 获取实际开关损耗：在真实应用电路中测量不同工况下器件的开关损耗，为器件温升评估提供关键数据。
• 并管电流均衡：对并联使用的管子，可通过双脉冲测试观察电流均衡情况。

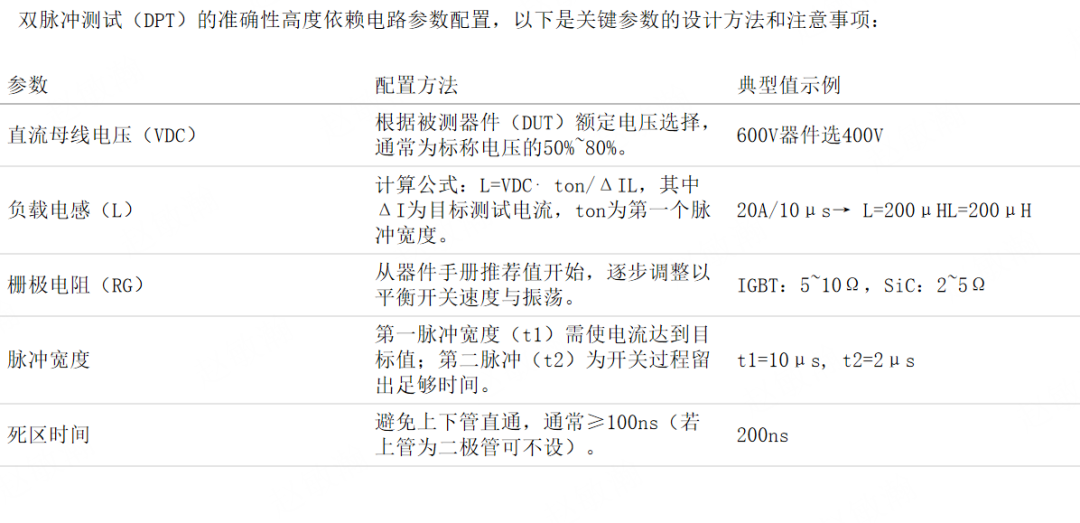

三、双脉冲测试电路与周围参数配置

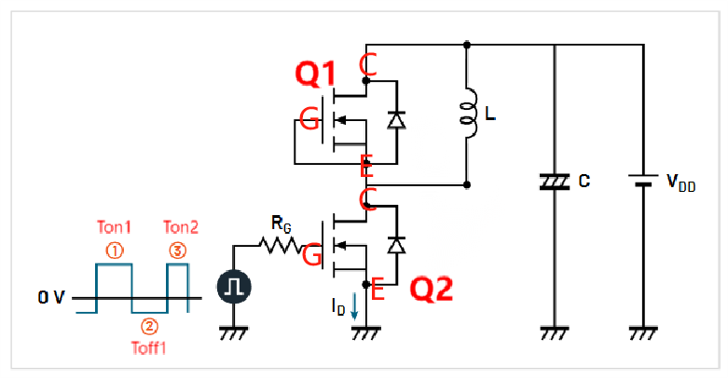

双脉冲测试通常采用半桥电路形式，包含以下关键部分：

• 被测器件：通常为下管（IGBT 或 MOSFET），用于测试开关特性。
• 续流二极管（或同步管）：上管常用二极管或另一器件提供续流路径。
• 负载电感：维持恒定电流，确保开关过程中电流变化可控（(IL = V{DD} \cdot T_{on} / L)）。测试电流一般取器件额定电流的 1.5～2 倍。
• 脉冲发生器：在栅极生成双脉冲信号。第一个长脉冲（如 10μs）使 DUT 完全导通，电流线性上升；第二个短脉冲（如 2μs）触发关断或再导通，以测量动态参数。
• 直流母线电容：提供低阻抗电源，抑制电压振荡。

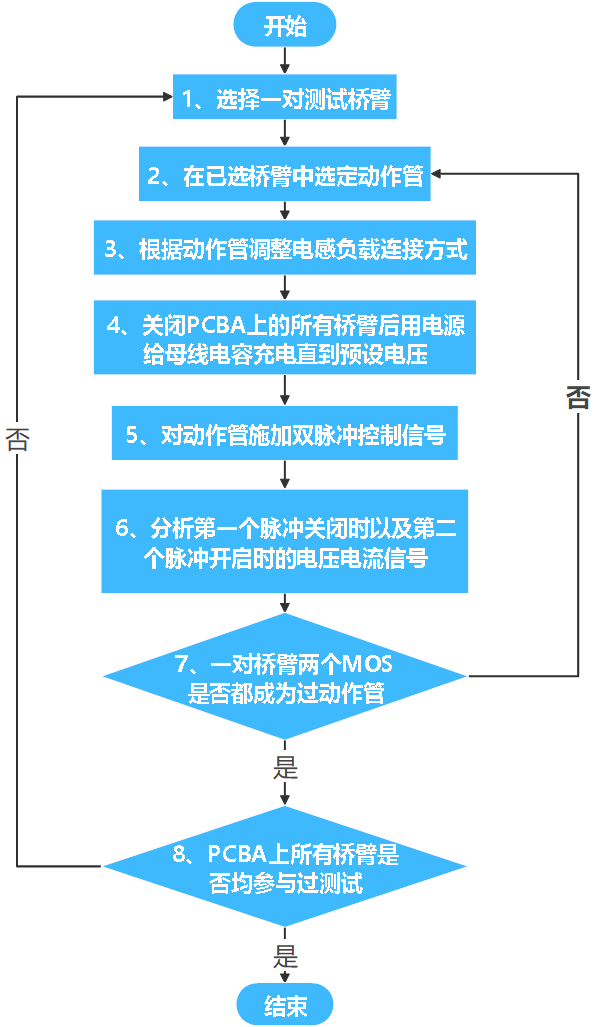

四、如何执行双脉冲测试

1. 初始化：设置直流母线电压 (V_{DC})，调整负载电感 L 以获得目标测试电流 (I_L)。
2. 第一个脉冲（建立电流）：施加长脉冲（如 10μs），DUT 导通，电感电流线性上升至设定值。
3. 第二个脉冲（测量动态参数）：施加短脉冲（如 2μs），DUT 关断，测量：
   • 开通损耗（Eon）：电流上升时间 (t_r)、电压下降时间 (t_f)。
   • 关断损耗（Eoff）：电压上升时间 (t_r)、电流拖尾（IGBT）。
   • 反向恢复：续流二极管的反向恢复电流 (I_{rr})。
4. 数据分析：计算开关能量 (E_{switch} = \int V(t) \cdot I(t) \, dt)，提取 (dV/dt)、(di/dt)、栅极电荷 (Q_g) 等参数。

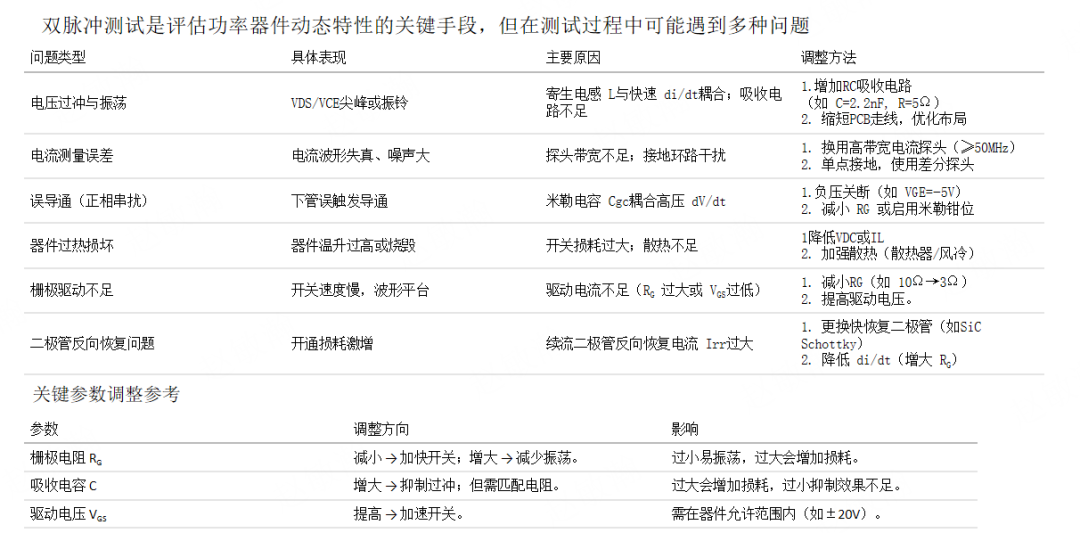

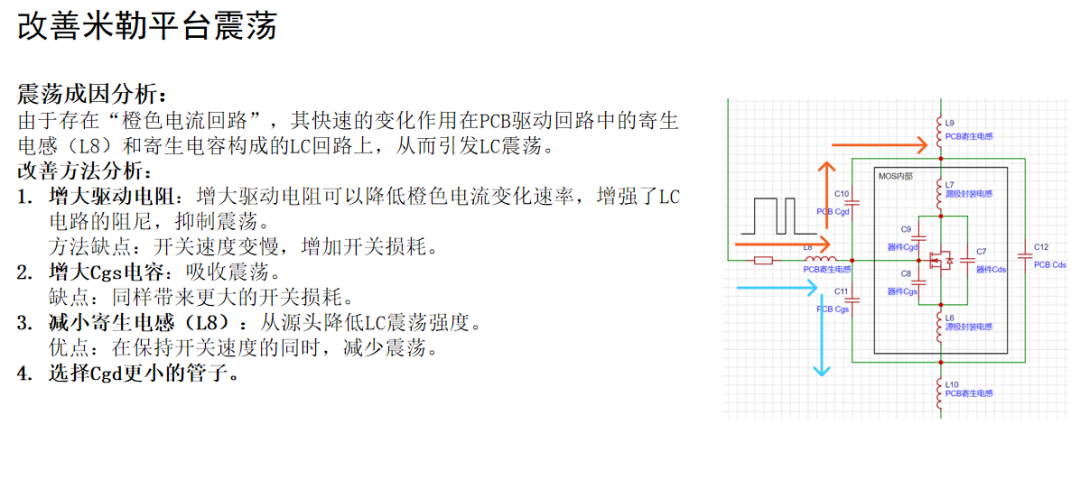

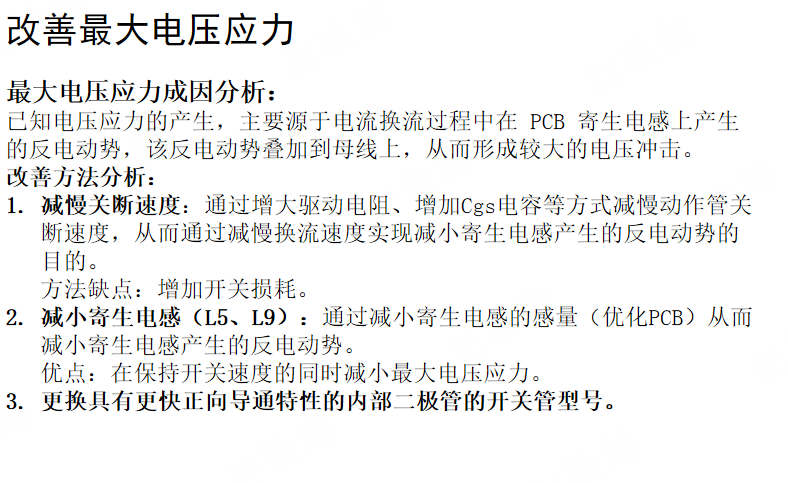

五、测试中常见问题与调整

双脉冲测试的精准度高度依赖电路参数配置与问题的及时排查，更多关于功率器件动态测试的深入资料、参数设计细节，可以查阅云栈社区的技术文档。
