在半导体器件的大家族中，结型场效应管（JFET）以其独特的电压控制特性占有重要地位。与传统的双极型晶体管（BJT）不同，JFET是一种依靠电场效应来控制电流的器件。其极高的输入阻抗和优异的低噪声表现，使其成为高品质音频和精密传感电路中的“常青树”。
什么是JFET
JFET（结型场效应晶体管）是一种利用电场效应进行控制的电压控制型半导体器件。它拥有三个电极：源极（S）、漏极（D）和栅极（G）。

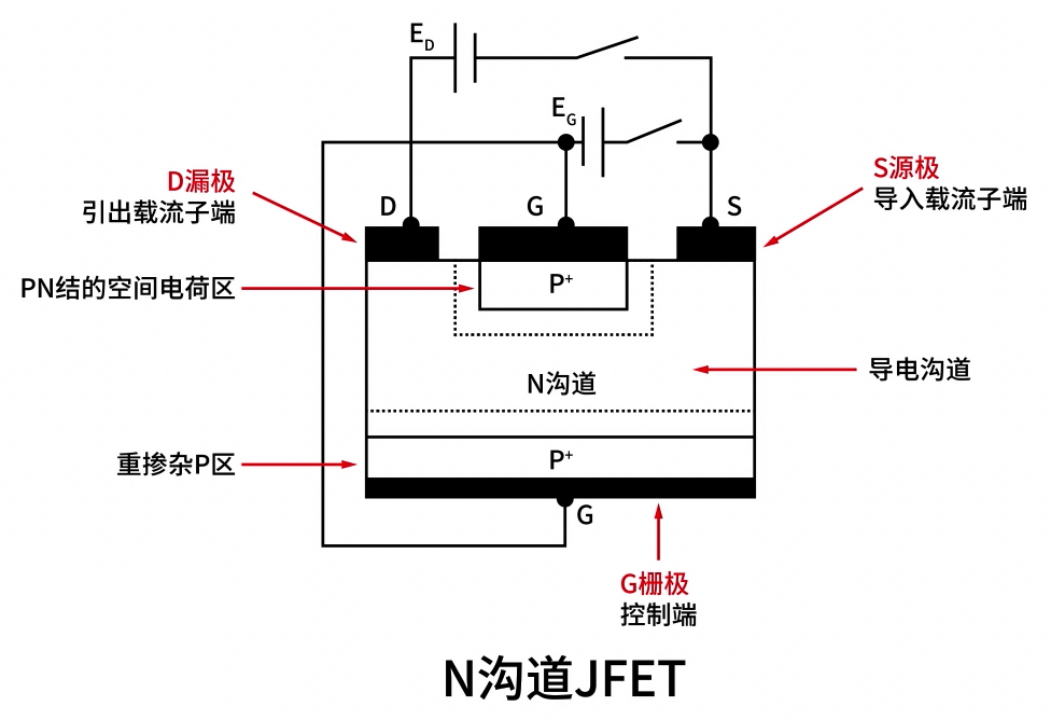

我们以N沟道JFET为例来解析其结构：
- 在一块N型半导体材料的两端，分别引出源极（S）和漏极（D）。
- 在N型材料的两侧，通过高浓度掺杂形成两个P型区域，并将它们连接在一起，引出栅极（G）。
- 这样就构成了两个背靠背的PN结，而中间的N型区域则成为电流流通的“沟道”。

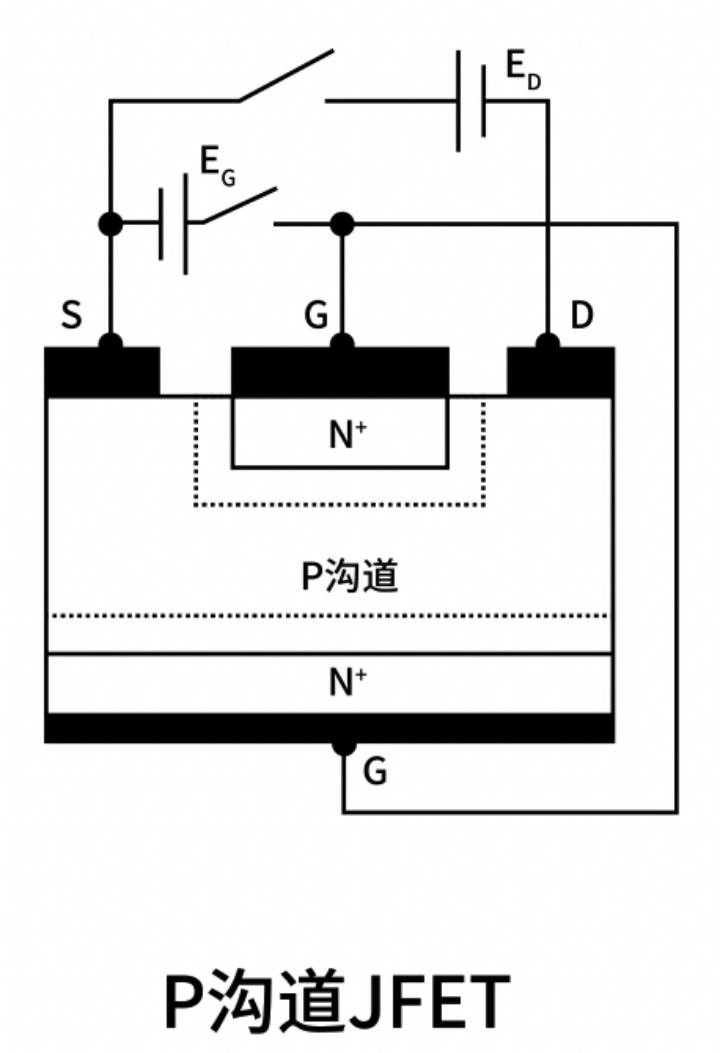

相应地，P沟道JFET则是以P型半导体作为沟道区。
JFET的工作原理

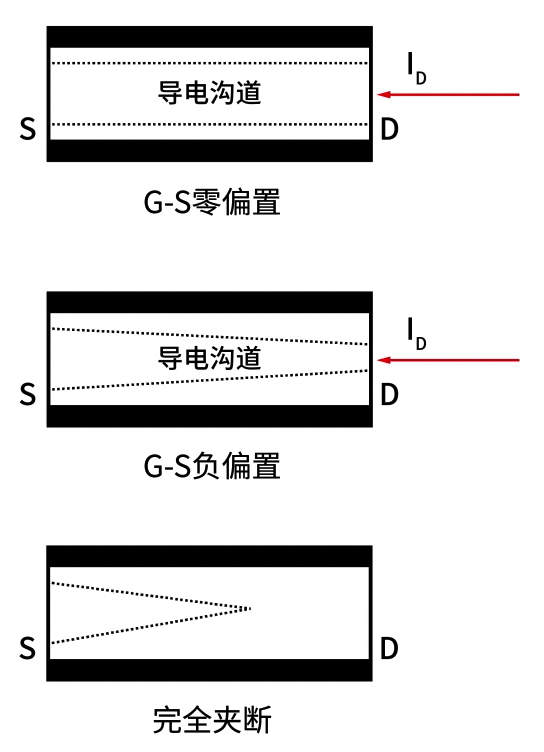

JFET通过调节栅极（G）与源极（S）之间的电压（即PN结的反向偏置电压），来改变空间电荷区（耗尽层）的厚度。耗尽层会向轻掺杂的沟道一侧扩展，从而改变导电沟道的截面积，最终实现对漏极电流（I_D）的精确控制。
- 栅极零偏置（V_GS = 0V）：此时PN结处于零偏置状态，耗尽区最窄，N型导电沟道最宽，漏极电流I_D达到最大值（饱和漏电流）。
- 负偏置（V_p < V_GS < 0V）：PN结处于反向偏置，耗尽区变宽，导电沟道变窄，漏极电流I_D随之减小。通过改变V_GS即可精细调控I_D。
- 夹断（V_GS ≤ V_p）：耗尽区进一步扩展直至完全夹断沟道，电流停止流动。
JFET的核心优势
常见的长沟道JFET并非为高电压、大电流应用而生，但其拥有一系列独特的优点，这构成了它在现代电子设计中依然占有一席之地的核心原因。尤其在与更为常见的MOSFET对比时，其价值凸显。
- 极高的输入阻抗：栅极与沟道之间是一个反向偏置的PN结，在正常工作状态下，栅极几乎没有电流流过（通常为nA级）。这使其非常适合连接高阻抗信号源，无需额外的缓冲级。
- 优异的低噪声性能：作为多数载流子（电子或空穴）导电器件，JFET不存在MOSFET中载流子在沟道表面运动产生的“散射噪声”，也几乎没有双极型晶体管的“散粒噪声”。这使得它在音频前置放大和精密测量前端电路中备受青睐。
- 良好的线性特性：在饱和区（恒流区），JFET的输出电流与栅源电压（V_GS）之间呈现出较好的平方律关系，其跨导（g_m）变化相对平缓，有助于减少谐波失真。
- 单极性且无二次击穿：工作稳定可靠。
- 抗静电能力强：其栅极是PN结结构，耗尽层埋在半导体内部，物理上比MOSFET脆弱的栅氧化层更为坚固，因此静电防护要求相对宽松。
JFET的典型应用
那么，JFET的这些优势最终体现在哪些具体的电路设计场景中呢？
长沟道JFET的典型应用：
- 高阻抗传感器接口：如压电传感器、电容式麦克风的前置放大器，充分利用其高输入阻抗特性。
- 高品质音频设备：唱机放大器、话筒放大器、调音台输入级，充分利用其低噪声和高线性度。
- 模拟开关和采样保持电路：利用其简单的控制特性和低导通电阻，可制成稳定且简单的恒流源。
- 射频电路：在一些VHF/UHF频段的低噪声放大器中仍有应用。
短沟道JFET的主要应用：静电感应晶体管（SIT）等特殊器件。
JFET的典型案例分析

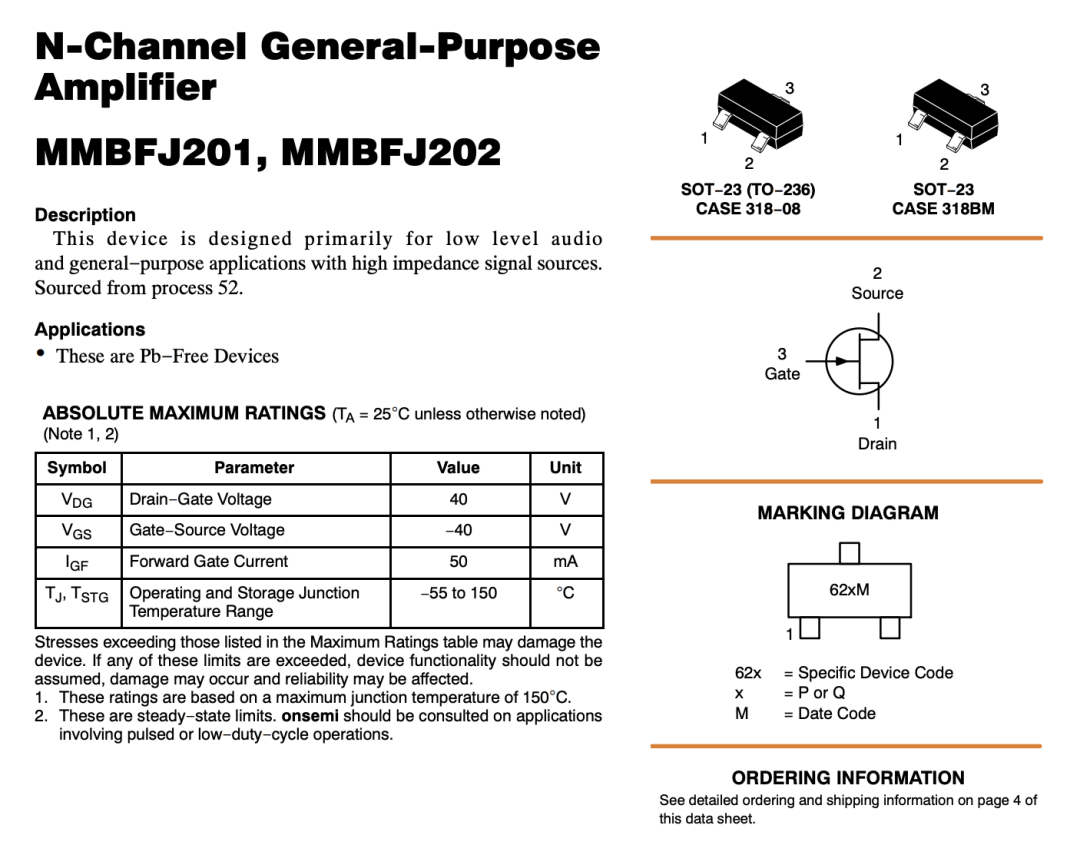

我们以onsemi出品的MMBFJ201为例，具体说明一下JFET的性能参数。

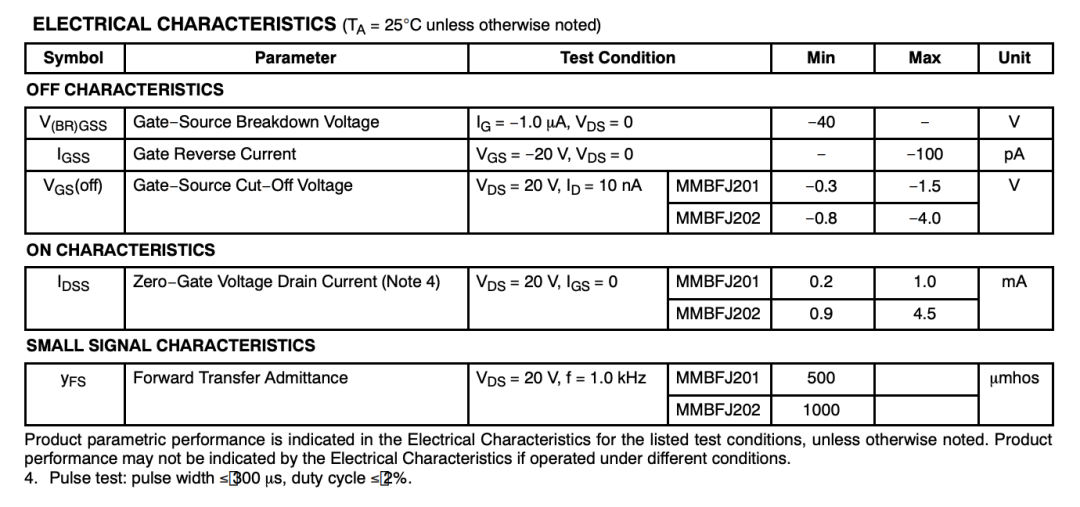

这是一款40V耐压的N沟道JFET，其栅源电压（V_GS）在-0.3V至-1.5V（具体型号不同）时便会完全夹断。值得注意的是，JFET的一个缺点是参数的分散性较大，例如它的Cut-Off栅极电压，在设计时可能需要筛选或留有裕量。

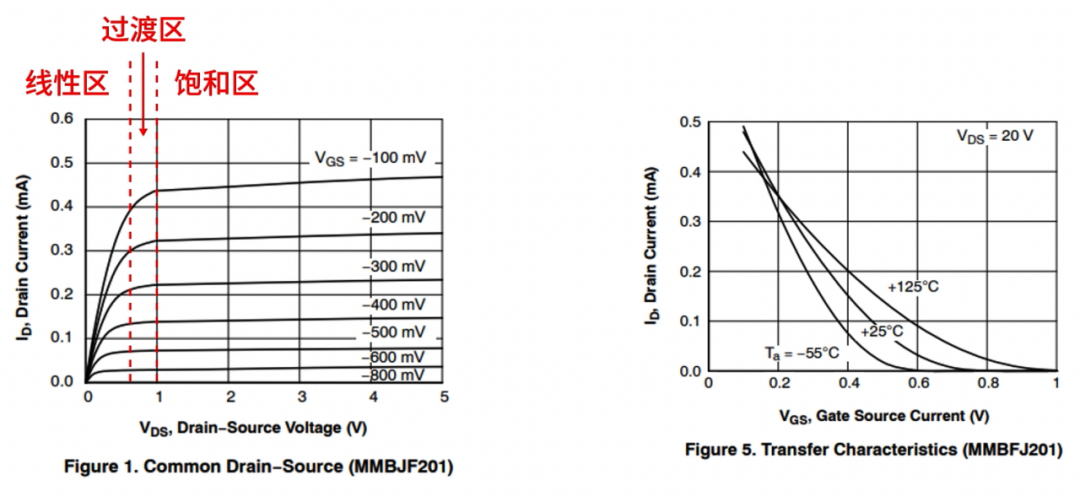

从输出特性曲线可以看出，JFET的工作状态分为线性区、过渡区和饱和区，对应不同的应用模式。V_DS过高还会进入雪崩击穿区。而从转移特性曲线可以确定一个有趣的现象：在一定的V_GS下，当温度升高时I_D是增加的，这与多数半导体器件特性相反。
JFET的使用注意事项
N沟道JFET载流子是电子，速度快，成本更低，较常用。所以在选型时优先考虑N沟道的JFET。除此之外，我们在使用中还需注意：
- 避免栅极正向偏置：JFET的栅源PN结通常工作在反向偏置状态。若栅极电压过高（> 0.6V），PN结会正向导通，可能导致栅极电流过大而损坏器件。
- 限制栅极电流：若电路设计中存在栅极正向偏置的可能性，必须串联一个限流电阻（如100kΩ以上）。
- 静电防护：尽管JFET比MOSFET更耐静电，但其高输入阻抗特性仍使其易受静电损伤。操作时应遵循防静电规范：不建议同一只器件多次焊接；操作人员需接地；焊接前应短接三个引脚；避免反复焊接；测试时栅极不可悬空。
总结
总的来说，虽然MOSFET在功率和数字开关领域占据主导，但JFET凭借其极高的输入阻抗和卓越的低噪声表现，在音频处理、高阻抗传感器接口及射频电路中展现出不可替代的价值。在追求高保真信号处理与稳定电流控制的精密电子设计中，JFET依然是每一位工程师工具箱里的核心利器。
