从晶体管到 CPU：深入理解计算机中央处理器的底层奥秘

每次按下家中的电灯开关时，你是否想过：这简单的“开”与“关”，其实正是构建复杂 CPU 的基础？当然，要组成一块真正的 CPU，需要的开关数量会多得惊人——大概需要几十亿个。

伟大的发明

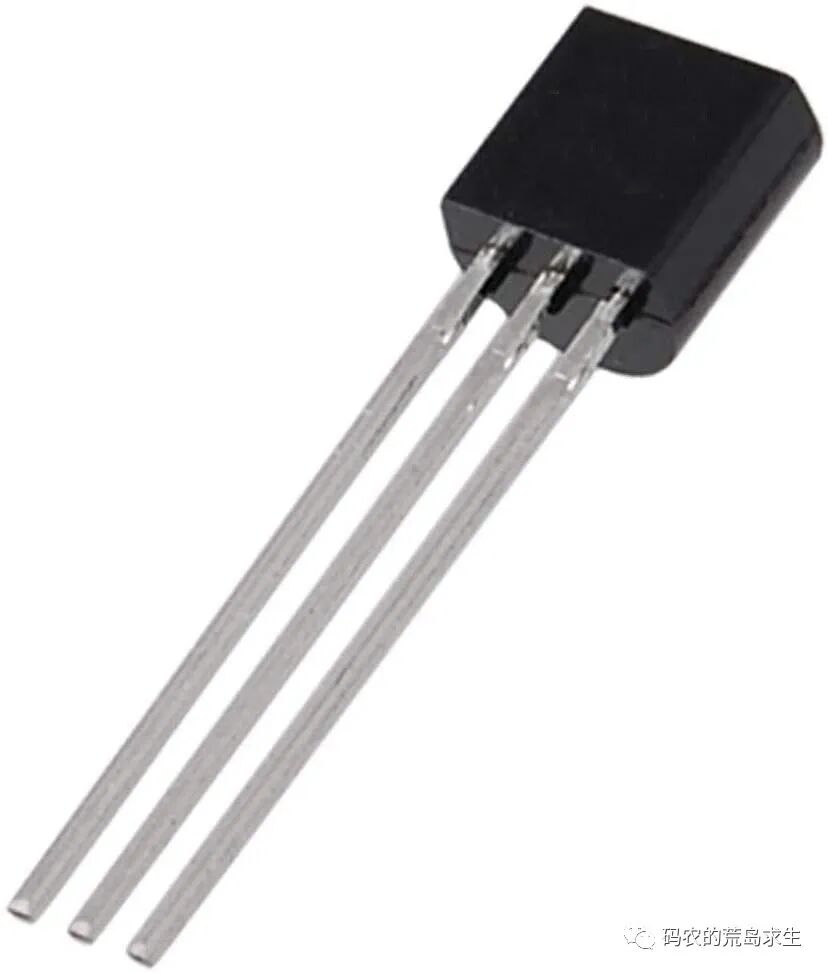

回顾过去 200 年，人类最重要的发明是什么？是蒸汽机、电灯还是火箭？或许这些都不是，真正的主角其实是下面这个小东西：

这个小东西就叫晶体管。你可能会好奇：晶体管到底能干什么？

事实上，晶体管的功能简单到极致：给一端通电，电流就可以从另外两端通过；否则，电流就无法通过。本质上，它就是一个开关。

正是这个小东西的诞生，让三位科学家荣获了诺贝尔物理学奖，足见其举足轻重的地位。

无论程序员编写的软件多么复杂，所有功能最终都是由这种小开关的简单开闭来实现的。除了“神奇”二字，我实在找不到更贴切的词来形容。

AND、OR、NOT

有了晶体管这种开关之后，我们就可以“搭积木”了。你可以轻易地搭建出以下三种组合：

• 两个开关只有同时打开，电流才会通过，灯才会亮。
• 两个开关中只要有一个打开，电流就能通过，灯就会亮。
• 当开关关闭时，电流通过，灯会亮；打开开关时，电流反而无法通过，灯会灭。

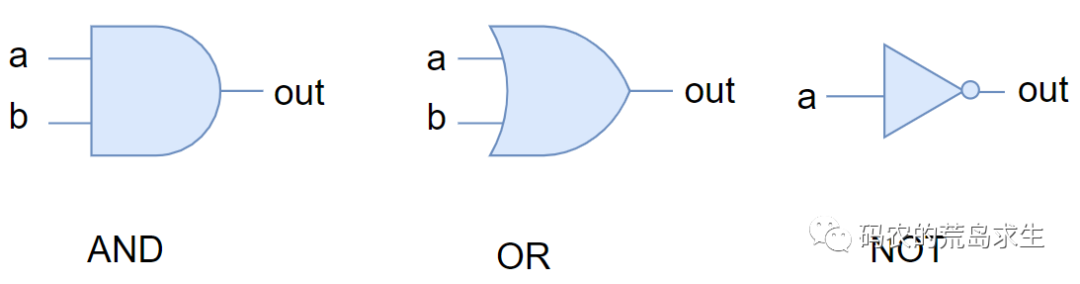

你随手搭建的这三种组合，分别就构成了逻辑电路的基础：与门（AND Gate）、或门（OR Gate） 和 非门（NOT Gate）。它们在电路图中用符号表示如下：

道生一、一生二、二生三、三生万物

最令人惊叹的是，你随手搭建的这三种电路拥有一种“近乎玄学”的特性：任何一个逻辑函数，最终都可以用 AND、OR 和 NOT 这三种基本门表达出来。这就是所谓的逻辑完备性。

这也就是说，只要给我们足够多的 AND、OR 和 NOT 门，就能实现任意一个逻辑函数，无需其它任何类型的逻辑门电路。此时，我们认为与、或、非门就是逻辑完备的。

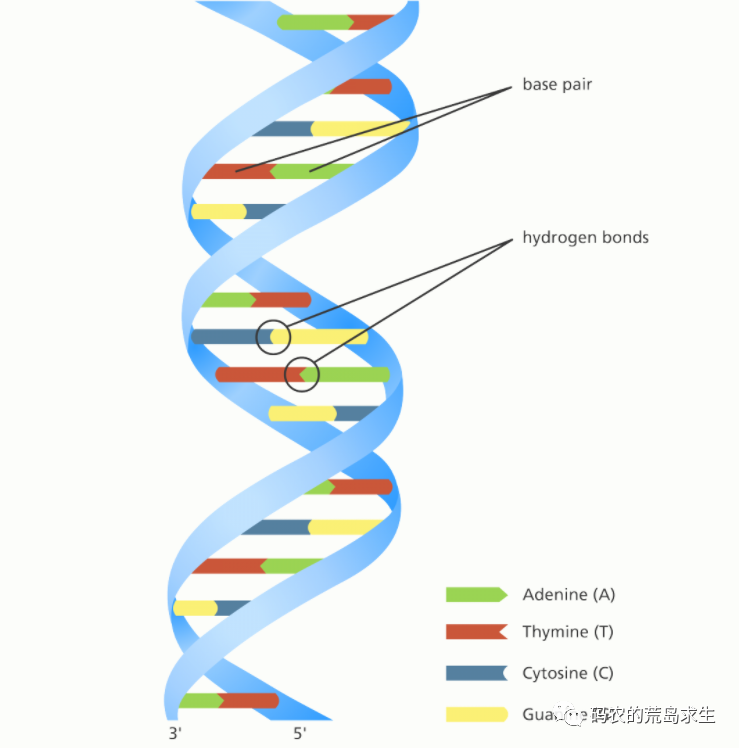

这个结论一经问世，便吹响了计算机革命的号角。它告诉我们，一台计算机最终可以由最简单的与、或、非门搭建而成。这些基本的逻辑门电路，就好比生命体的基因。

老子云：“道生一，一生二，二生三，三生万物”，这与逻辑完备性的思想简直是异曲同工。

尽管我们可以用与、或、非门实现所有逻辑运算，但我们真的需要把每一种运算都用最基本的门硬搭出来吗？这显然不现实，也不高效。

计算能力是如何诞生的

现在，作为“万物之源”的基础元素——与、或、非门已经就位。接下来，让我们着手设计 CPU 最核心的能力：计算。以加法为例。

由于 CPU 只认 0 和 1（二进制），那么二进制加法的所有可能组合如下：

• 0 + 0，结果为 0，进位为 0
• 0 + 1，结果为 1，进位为 0
• 1 + 0，结果为 1，进位为 0
• 1 + 1，结果为 0，进位为 1（这就是二进制的规则）

请注意“进位”这一列：只有当两路输入都是 1 时，进位才为 1。这不正是我们前面设计的“与门”吗？

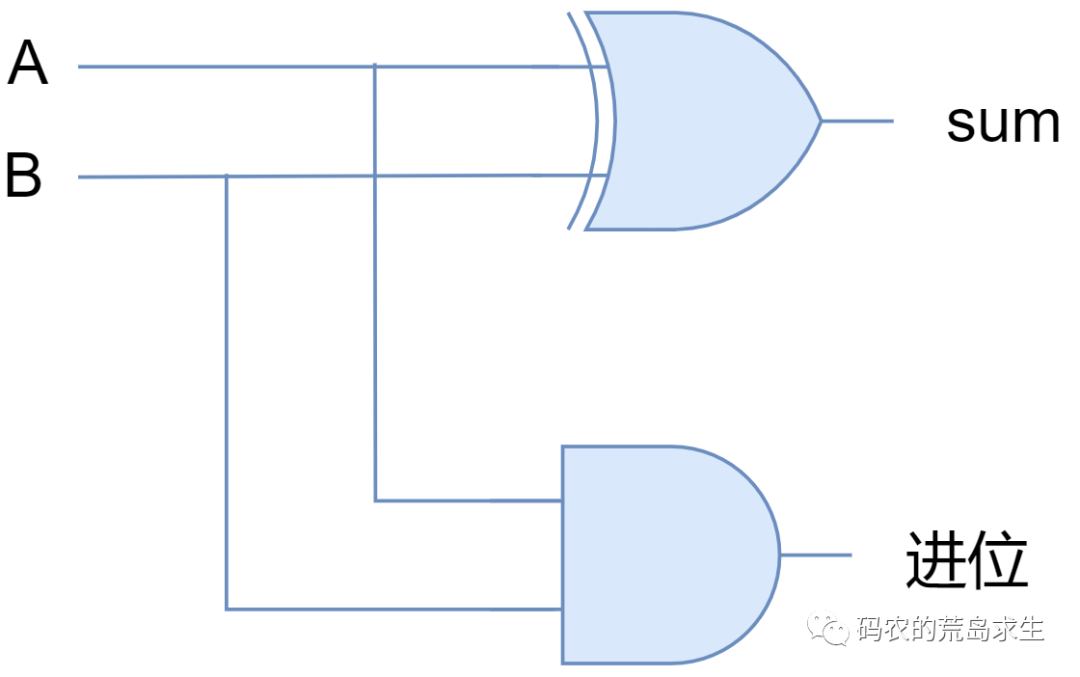

再看“结果”这一列：当两路输入值相异时，结果为 1；相同时，结果为 0。这不就是“异或”逻辑吗？既然我们说过与或非门是逻辑完备的，异或逻辑自然也可以由它们组合而成。用一个与门和一个异或门就能实现二进制加法：

这个电路就是一个最简易的加法器。神奇吗？既然加法能用与或非门实现，其它运算也同样可以实现，这正是逻辑完备性的威力。

除了加法，我们还能根据需要设计出各种算数运算电路。负责计算的这部分电路有一个统称，叫 ALU（Arithmetic/Logic Unit，算术逻辑单元）。它就是 CPU 中专门负责计算的模块，本质上和我们上面设计的简单电路没多大区别，只是复杂得多。

就这样，通过与、或、非门的巧妙组合，我们获得了计算能力。

但是，仅有计算能力还不够。电路还需要能够“记住”信息。

神奇的记忆能力

到目前为止，我们设计的组合电路，比如加法器，天生无法存储信息。它们只是简单地根据输入生成输出，但输入和输出的数值总得有个地方保存起来，这就需要电路具备记忆能力。

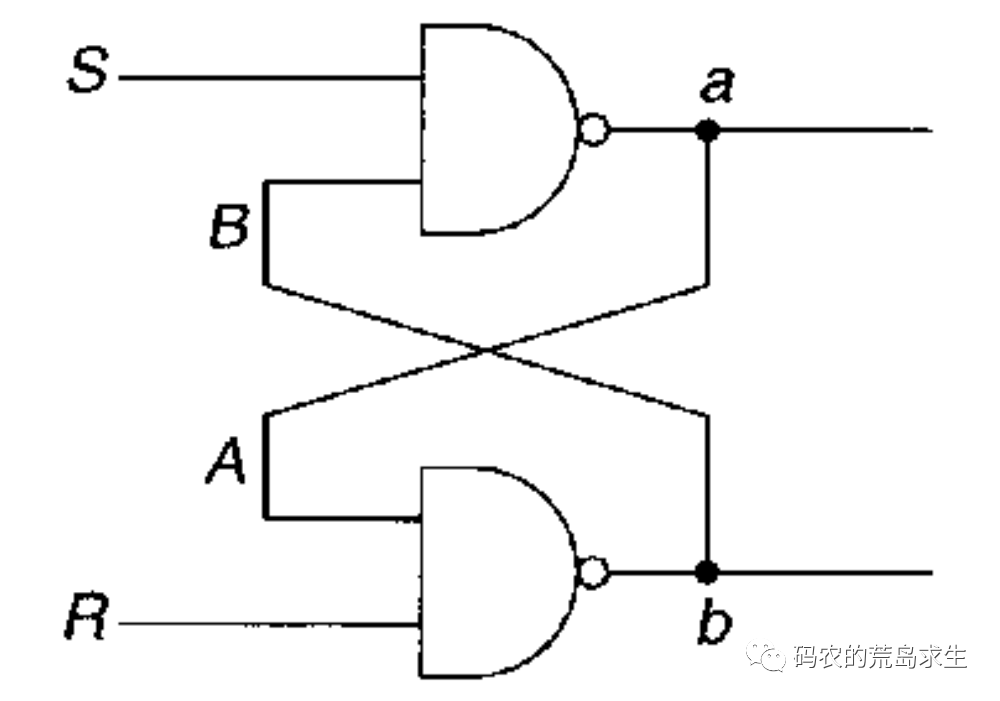

电路怎么能保存信息呢？就在你百思不得其解时，你的大脑中浮现出这样一个既简单又神奇的电路：

这是两个与非门（NAND）的组合。别紧张，NAND 也是由你设计的与或非门组合而成的。所谓 NAND 门就是“先与后非”，例如输入 1 和 0，相与得 0，再取非得 1。这些细节在此并不重要。

关键在于这个电路的独特接法：一个 NAND 门的输出，接入了另一个 NAND 门的输入。这种交叉耦合的结构带来了一种极有趣的特性：只要给 S 端和 R 端都输入 1，这个电路就只会处于两种稳定状态中的一种：

• 要么 a 端为 1，此时 B=0、A=1、b=0；
• 要么 a 端为 0，此时 B=1、A=0、b=1。

绝无其他可能。我们把 a 端的值视为整个电路的输出。

接下来，如果你把 S 端设为 0（R 端保持为 1），那么电路的输出，即 a 端，将永远为 1。这时就可以说，我们把“1”存进了电路里。反之，若将 R 端设为 0（S 端保持为 1），a 端将永远为 0，我们就把“0”存进去了。

神奇吗？电路竟然拥有了存储信息的能力。

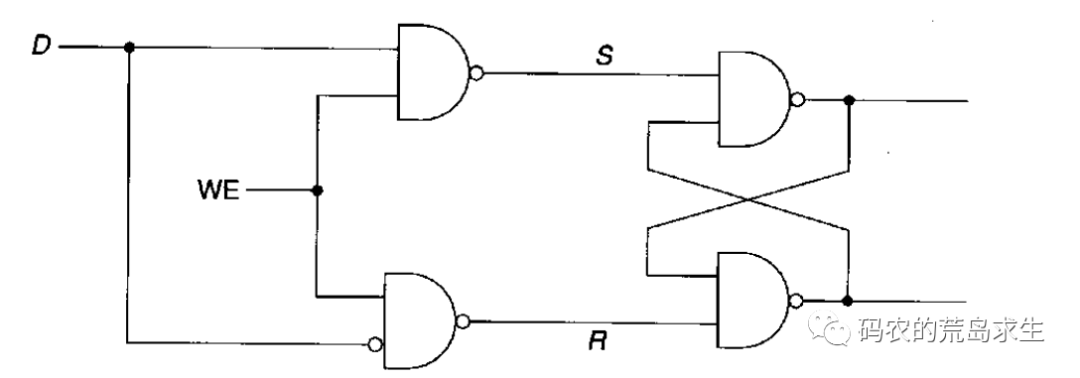

为了能更方便地保存信息，我们只需要控制单端输入（毕竟一次只存一个 bit 位嘛），你对电路稍作改造：

就这样，当 D 端为 0 时，整个电路就保存 0；否则就保存 1。

寄存器与内存的诞生

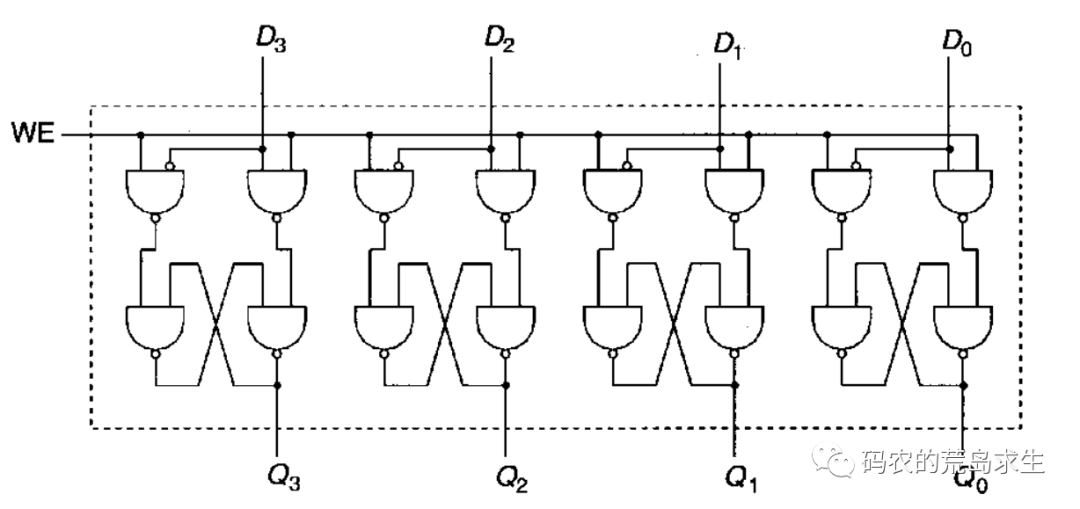

现在，你的电路可以存储一个比特位了。想存储多个比特位？很简单，“复制粘贴”就行：

我们管这个能存储多位数据的组合电路叫寄存器。没错，我们常说的寄存器，本质上就是这东西。

你并未满足于此，继续搭建更复杂的电路以存储更多信息，并为之添加了按地址访问的功能。就这样，内存也诞生了。

寄存器和内存都离不开上一节介绍的那个简单存储电路。只要通电，这个电路中就能保存信息，一旦断电，信息就丢失了。看到这里，你应该立刻明白，为什么内存断电后就不能保存数据了吧？

硬件还是软件？

至此，我们的电路已经能计算、能存储了。但还有一个问题：尽管我们可以用与、或、非门表达所有逻辑函数，但我们真的有必要为每个运算都单独设计一款硬件电路吗？显然，这不现实。

这就像做菜。你见过哪个酒店是为了做出一桌宴席，而把擅长川、鲁、粤、淮扬的各个菜系厨师全部雇齐的？

中华美食博大精深，风味千差万别，但烹饪的基本功大同小异：刀工、火候、颠勺等等。每道菜都要经历这些基本步骤，变化的无非是食材、调料和火候大小，这些都写进菜谱里就行。给厨师一张菜谱，他就能做出任何一道菜。在这里，厨师好比硬件，菜谱好比软件。

同样的道理，我们无需为每一种计算逻辑都设计对应的硬件。硬件只需提供最基础的功能，而所有复杂的计算逻辑，都通过软件在这些基础功能上编排出来。这就是“软件”一词的起源：硬件不可变，但软件可变。不变的是硬件，但运行不同的软件，就能让硬件实现全新的功能。这是一个天才般的构想。

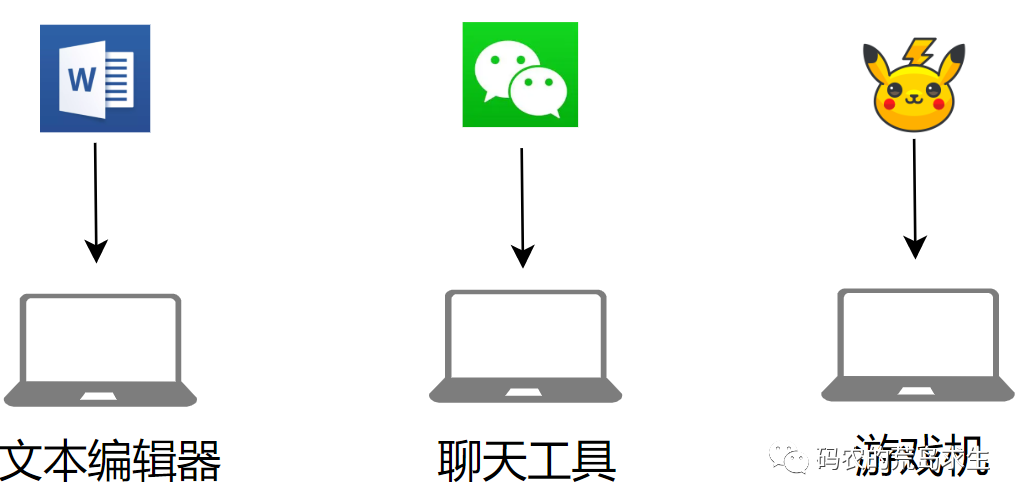

同样一台计算机硬件，安装 Word 你就能编辑文档，安装聊天软件就能即时通讯，安装游戏就能畅玩娱乐。硬件还是那套硬件，运行不同的软件就能实现不同的功能。每次打开电脑使用各类软件时，不在心中暗叹一声“牛X”，你都对不起计算机这项伟大的发明。这就是为什么计算机被称为通用计算设备，这一思想源于计算机科学的祖师爷——图灵。

我们继续深入，看看硬件是如何提供这些“基本功”的。

硬件的基本功

思考一个问题：CPU 怎么知道自己要执行加法运算，以及要对哪两个数进行加法？

很显然，你必须告诉它。怎么告诉呢？还记得刚才给厨师的菜谱吗？没错，CPU 也需要一份“菜谱”来指导自己下一步该做什么。这份菜谱就是机器指令，指令最终由我们之前实现的组合电路来执行。

随之而来的是另一个问题：这样的指令肯定非常多。还是以加法为例，你可以让 CPU 算 1+1，也可以算 1+2……单就加法指令就有无数种操作数组合。显然，CPU 不可能去为每一种情况都实现一条指令。

实际上，CPU 只需要提供加法这个操作，而你只需给它提供操作数。用个形象的比喻：CPU 说“我可以打人”，你需要告诉它打谁；CPU 说“我可以唱歌”，你需要告诉它唱什么歌。CPU 提供的是机制（功能），而我们提供的是策略（具体数据或地址）。在计算机基础理论中，理解这种机制与策略的分离至关重要，这也是计算机基础课程中会反复探讨的核心思想。

CPU 表达这些机制的方式，就是指令集。

指令集

指令集定义了 CPU 可以执行哪些指令，以及每条指令需要什么样的操作数。不同类型的 CPU 有着不同的指令集。

指令集中的指令其实都非常简单，其“画风”大体是这样的：

• 从内存中读一个数，地址是 abc
• 对两个数进行求和
• 检查一个数是否大于 6
• 把这个数存储到内存，地址是 abc
• 等等……

看起来很像碎碎念，对吧？这就是机器指令。我们用高级语言编写的程序，例如对一个数组进行排序，最终都会被等价地转换为这些“碎碎念”般的指令，然后由 CPU 一条一条地执行。是不是很神奇？

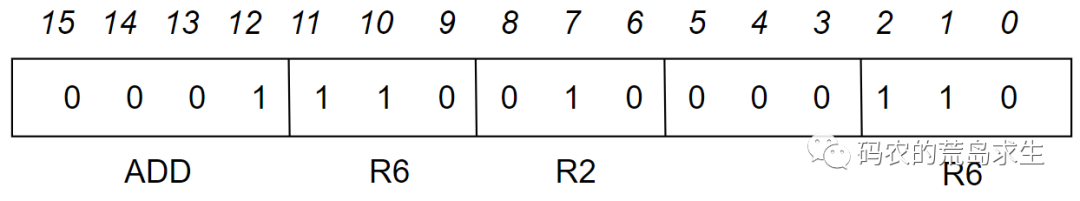

下面来观察一条可能的机器指令：

这条指令占据 16 个比特位。其中，前 4 个比特告诉 CPU：这是一条加法指令。这意味着该 CPU 的指令集最多可以包含 2^4（即 16）种不同的机器指令。这 4 个比特决定了 CPU“做什么”，而剩下的比特位则告诉 CPU“怎么做”——具体来说，就是把寄存器 R6 和寄存器 R2 中的值相加，然后将结果写回寄存器 R6 中。

可以看到，机器指令极端繁琐。因此，现代程序员都使用高级语言来编写程序。关于高级语言与机器指令的前世今生，可以参考《你管这破玩意叫编程语言？》。

指挥家：让我们演奏一曲

现在，我们的电路有了计算能力、存储能力，还能通过指令来指挥电路执行特定操作。但还有一个关键问题没有解决。

我们的电路系统非常复杂，有的模块负责计算，有的负责存储。以最简单的 1+1 为例，假设这两个数分别来自寄存器 R1 和 R2。要知道，寄存器中可以保存任意值。我们怎样才能确保，当加法器开始工作时，R1 和 R2 在这一时刻恰好都保存的是“1”，而不是其它任何数字呢？

换句话说，我们靠什么来协调、同步电路中的各个部分，让它们有条不紊地协同工作？就像一场成功的交响乐演出离不开指挥家一样，我们的计算电路系统也需要这样一个指挥家。

承担这个指挥角色的，正是时钟信号。

时钟信号就如同指挥家手里的指挥棒。指挥棒每一次挥下，整个乐团的成员都会整齐划一地做出相应反应。同理，时钟信号的每一次电压跳变，整个电路中的各个寄存器（也就是整个电路的状态）就会同步更新一次。这样，我们就能确保所有部件步调一致地协同工作，避免了各种时序错乱的问题。

现在你应该明白 CPU 的主频是什么意思了吧？主频就是指一秒钟内“指挥棒”挥动了多少次。显然，主频越高，CPU 在一秒钟内能完成的操作就越多。

大功告成

至此，我们拥有了能够执行各种计算的 ALU、能够存储信息的寄存器，以及协调它们协同工作的时钟信号。所有这些核心部件统称为 Central Processing Unit，简称就是 CPU。

总结

一枚小小的开关，竟能构筑出功能如此强大的 CPU，其背后的理论与制造工艺的突破，无疑是人类科技史上的里程碑。说 CPU 是智慧的结晶，毫不为过。

本文从一枚晶体管开关讲起，为你由浅入深地剖析了 CPU 构造的基本原理，希望对你理解这颗计算机的“心脏”有所帮助。
