刻蚀形貌的决定因素：偏压、气体配比与腔体压力

在芯片制造的纳米雕刻中，刻蚀工艺不仅仅是“挖掉”不需要的材料，更要挖出特定形状的轮廓。这些轮廓——是笔直的矩形，还是上宽下窄的正梯形，或是上窄下宽的倒梯形——直接决定了后续金属填充的质量、晶体管的性能，甚至整个芯片的良率。那么，工程师们是如何在纳米尺度上操控这些形状的呢？

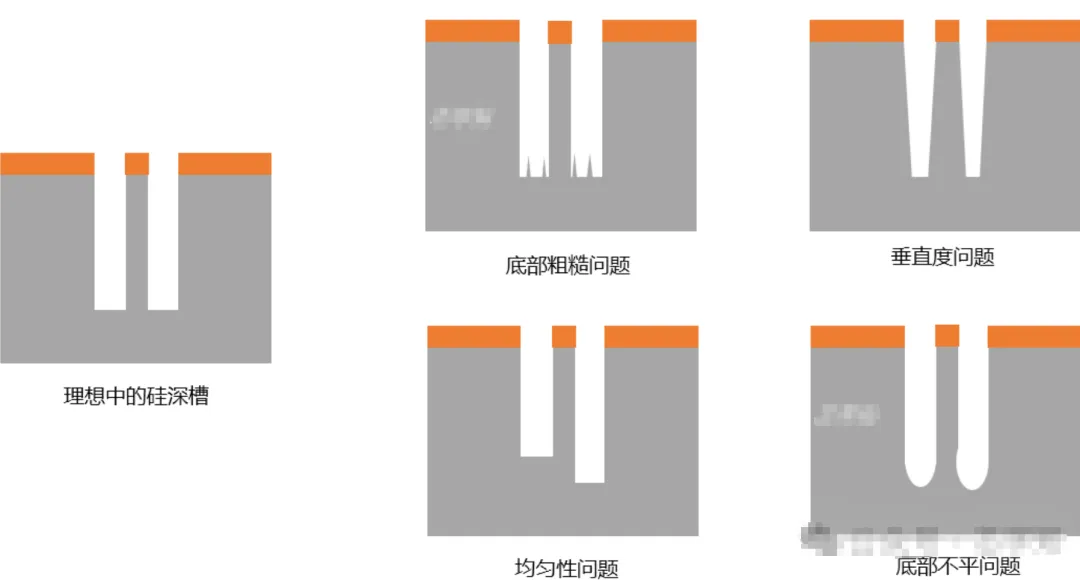

一、刻蚀形貌的三种基本形态

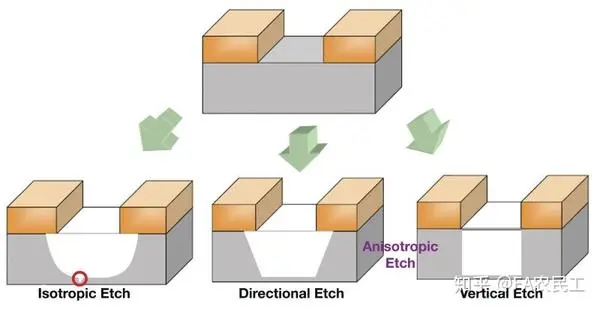

在刻蚀工艺中，形貌通常分为三种典型形态：

矩形（各向异性） 是最理想的状态。沟槽或孔洞的侧壁几乎垂直于晶圆表面，从顶部到底部宽度一致。这种形貌能够保证后续金属填充无空洞，是先进制程追求的目标。

上宽下窄（正梯形） 是常见的过渡形态。开口处比底部宽，侧壁有一定的倾斜角度。这种形貌有利于金属填充，因为从宽到窄的渐变不会形成悬垂结构，但会占用更多芯片面积。

上窄下宽（倒梯形或底切） 是需要极力避免的缺陷形态。开口处比底部窄，甚至出现侧壁向内侧突出的“帽檐”结构。这种形貌会导致后续金属沉积时在开口处提前闭合，形成空洞，造成断路。

二、决定形貌的方法

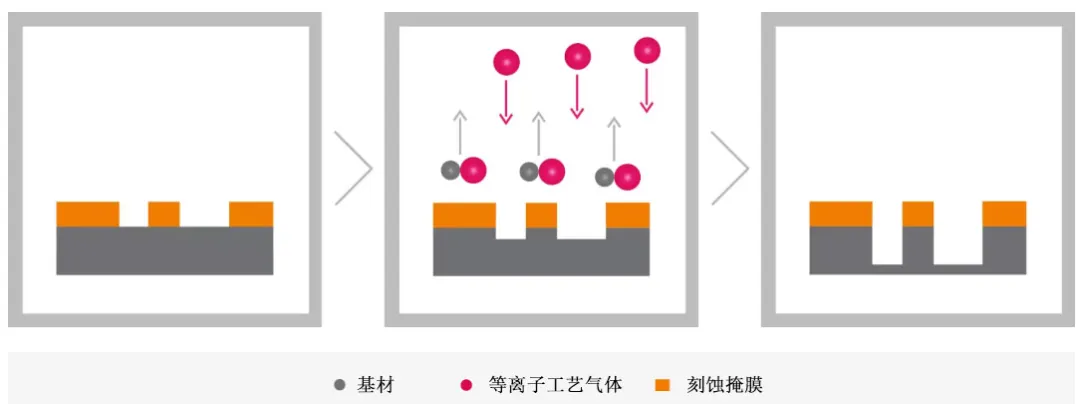

刻蚀形貌的塑造，本质上是一场物理轰击与化学反应之间的博弈。这场博弈的结果由三个核心参数决定。

偏压是形貌控制的第一把手。偏压决定了离子轰击晶圆的能量大小。高偏压使离子垂直加速，获得高能量撞击晶圆表面，产生强烈的物理溅射作用。这种物理轰击能有效打断侧壁的化学键，抑制横向刻蚀，从而形成陡直的矩形轮廓。低偏压则让离子能量减弱，物理轰击作用下降，化学反应占据主导。由于化学反应是各向同性的，会在所有方向以相近速率进行，因此容易形成上宽下窄的正梯形甚至各向同性的圆形轮廓。对于深孔刻蚀，工程师往往会在刻蚀初期使用高偏压快速打开窗口，在后期降低偏压，以减少对底部的过刻蚀。

刻蚀气体的配比是化学武器的调配。不同的气体组合决定了刻蚀的化学反应路径和侧壁保护效果。在硅刻蚀中，通常使用氯基气体（Cl₂、BCl₃）或氟基气体（SF₆、CF₄）。氯基气体刻蚀硅时，反应产物（SiCl₄）的挥发性适中，侧壁容易形成氯化物保护层，有助于获得陡直的轮廓。氟基气体反应活性更强，刻蚀速率更快，但各向同性也更严重，容易造成底切。

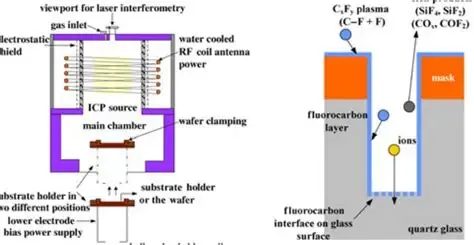

在氧化物刻蚀中，含碳气体（如CHF₃、C₄F₈）的加入至关重要。这些气体会在等离子体中分解，在刻蚀表面沉积一层薄薄的氟碳聚合物。这层聚合物在沟槽底部被离子轰击去除，使刻蚀继续向下；而在侧壁上则保留下来，作为保护层阻挡横向刻蚀。这种“沉积-刻蚀”的动态平衡，正是实现高深宽比矩形孔洞的关键。如果含碳气体比例过高，聚合物过度沉积，会导致刻蚀速率骤降甚至停止；比例过低，侧壁保护不足，就会形成正梯形或底切。

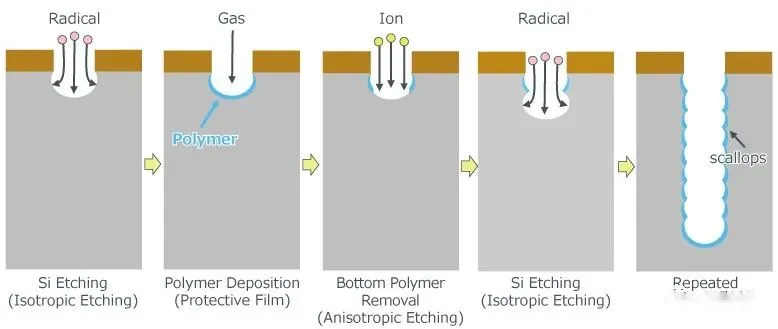

惰性气体的含量是物理轰击的调节器。氩气是刻蚀工艺中最常用的惰性气体。它不参与化学反应，但会被电离成氩离子，在偏压作用下加速轰击晶圆表面。增加氩气含量，相当于增强了物理轰击的“兵力”，有助于提升各向异性和清除反应副产物。在深硅刻蚀中，常采用“Bosch工艺”——在刻蚀步骤通入SF₆进行化学反应，在钝化步骤通入C₄F₈沉积保护层，而氩气则贯穿始终，提供持续的物理轰击。调整氩气与反应气体的比例，可以直接控制物理轰击与化学反应的平衡点。

腔体压力影响着离子的运动轨迹。低压环境下，离子的平均自由程更长，运动方向更集中，垂直轰击的效果更明显，有利于获得矩形轮廓。高压环境下，离子与气体分子碰撞频繁，运动方向趋于随机，侧向轰击增加，更容易形成正梯形或底切。

三、形貌形成的物理机理

把这些参数组合起来，就能理解不同形貌的形成过程。

矩形轮廓的形成，依赖于一个精妙的动态平衡。在刻蚀过程中，活性自由基垂直向下扩散，与底部材料反应；同时，含碳气体在表面沉积一层薄薄的聚合物。在沟槽底部，高能离子的垂直轰击不断清除聚合物，使刻蚀反应持续向下。而在侧壁上，由于离子轰击较弱，聚合物得以保留，像一层“防锈涂层”阻挡了化学反应的横向侵蚀。只要这种“底部清除、侧壁保护”的平衡能够维持，就能刻出近乎完美的矩形孔洞。

上宽下窄的正梯形通常出现在两种情况下。一种是侧壁保护不足，聚合物沉积不够或离子能量过高将侧壁保护层也打掉了，导致化学反应开始横向侵蚀，侧壁逐渐向外倾斜。另一种是刻蚀气体中氟含量过高，反应过于剧烈，侧壁还没来得及形成保护就已经被刻蚀。对于需要金属填充的接触孔，工程师有时会特意保留一个轻微的正梯形（比如88°到89°的侧壁角），因为完全垂直的侧壁反而容易在顶部形成悬垂，影响填充质量。

上窄下宽的倒梯形或底切是典型的“物理轰击过弱”或“化学反应过强”的表现。当偏压太低，离子无法有效清除底部的反应产物或聚合物时，刻蚀会在底部停滞，而侧壁的化学反应仍在继续，形成向内部凹陷的“蘑菇头”形状。底切一旦形成，后续的金属沉积几乎必然产生空洞，是必须避免的缺陷。

结语

刻蚀形貌的塑造，是一场在纳米尺度的雕刻。偏压控制着离子的能量与方向，气体配比决定了化学反应的强度与保护层的厚度，惰性气体调节着物理轰击的比例，压力影响着离子的运动轨迹。工程师们通过对这些参数的精密调控，在矩形、正梯形和倒梯形之间游走，最终刻出既满足电学性能、又便于后续工艺的完美轮廓。每一个纳米级的形状变化背后，都是对物理与化学边界的极致探索。
