米勒效应：高速电路设计中的带宽瓶颈与抑制方法

在高速电路设计中，米勒效应是限制放大器带宽的关键难题。云栈社区 的工程师们常常讨论这种寄生效应带来的挑战：放大器输入和输出节点之间的反馈电容会使等效输入电容倍增，拖慢电路切换速度，严重时甚至会压垮整个链路的高频性能。

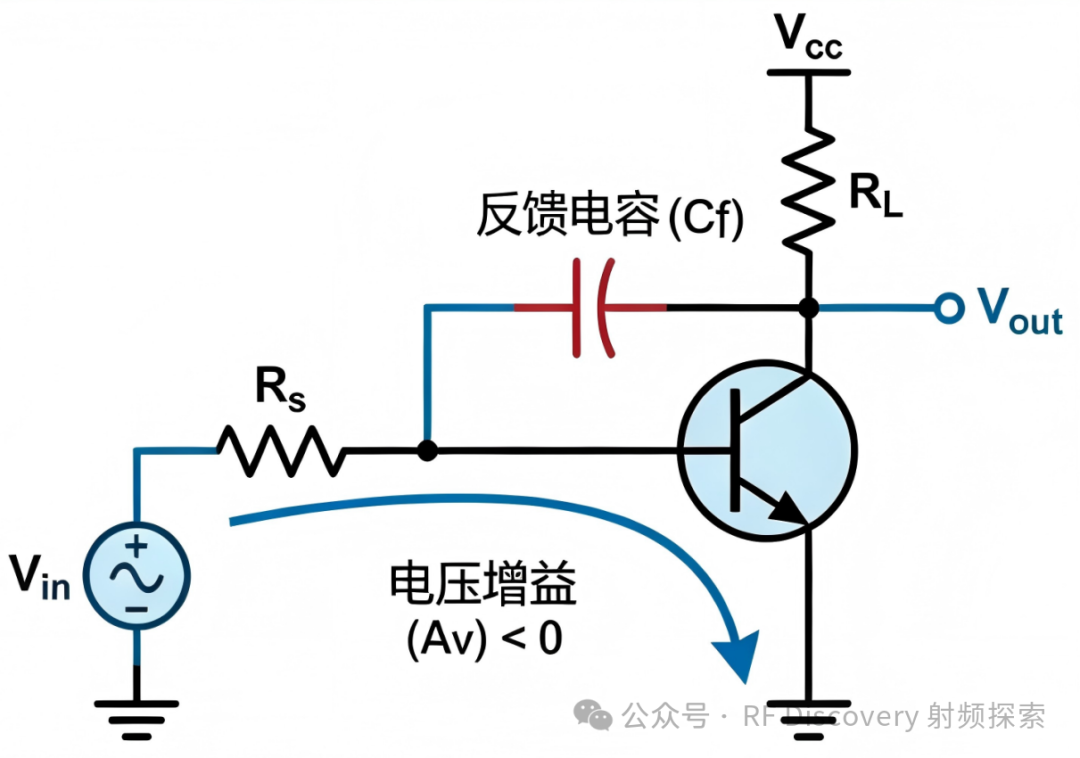

• 反馈电容 $C_f$：跨接在放大器的输入端（基极）和输出端（集电极）之间。
• 电压增益 $A_v$：共射放大器的电压增益为负值（输出与输入反相），即 $A_v < 0$，其幅值 $|A_v|$ 通常远大于 1。

米勒效应的本质在于：由于输入、输出反相，反馈电容 $C_f$ 两端的电压变化会被放大器增益放大，导致它对输入信号呈现出等效增大的电容效应。也就是说，高电压增益让这个寄生电容看起来比实际大得多，形成一道带宽瓶颈，直接减慢电路的开关速度。

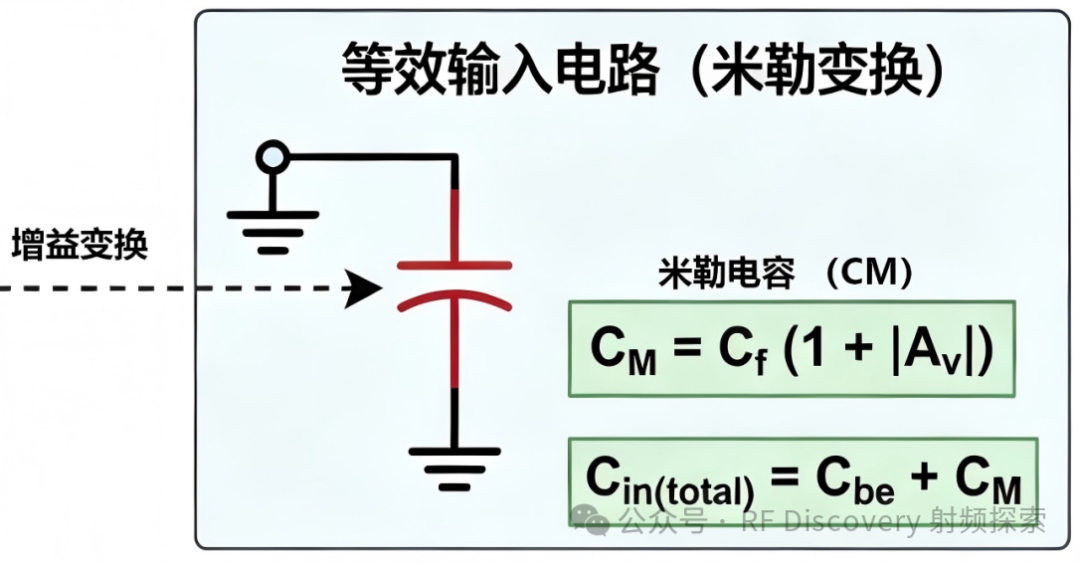

等效电路

米勒效应可以通过米勒变换来等效分析：跨接的反馈电容 $C_f$ 可以等效为一个接地的米勒电容 $C_M$，并联在放大器输入端。

• 关键公式：
  $C_M = C_f \cdot (1 + |A_v|)$
  可以看到，$C_M$ 被放大了 $(1 + |A_v|)$ 倍！放大器增益越高，放大效应越明显。

• 总输入电容：
  $C_{in(total)} = C_{be} + C_M$
  其中 $C_{be}$ 是晶体管本身的基极‑发射极电容，而米勒电容会显著增大总输入电容。

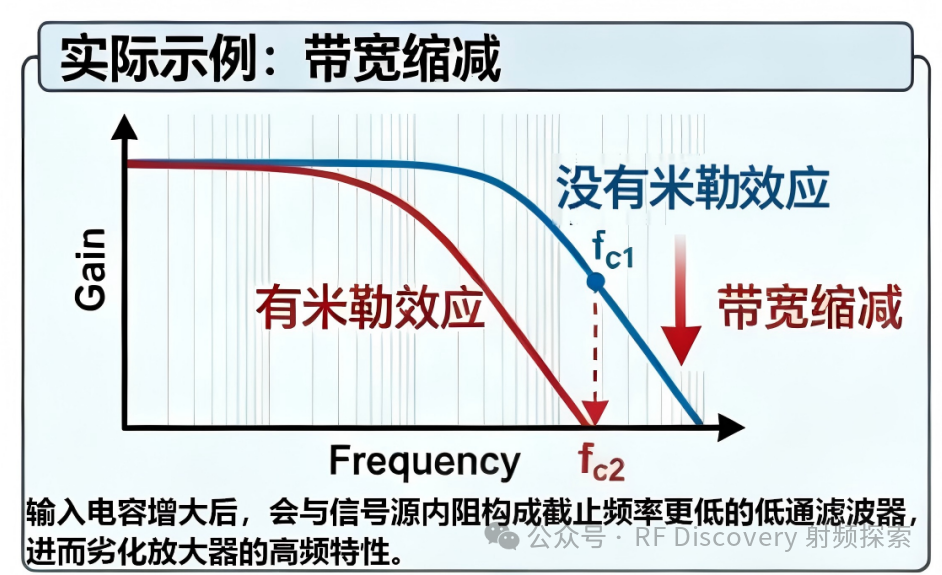

实际影响：带宽下降

输入电容的增大，会和信号源内阻 $R_s$ 形成一个低通滤波器，导致放大器的高频响应变差：

• 蓝色曲线：无米勒效应时的频率响应，截止频率为 $f_{c1}$。
• 红色曲线：有米勒效应时的频率响应，由于 $C_{in(total)}$ 变大，RC 时间常数 $\tau = R_s \cdot C_{in(total)}$ 增大，截止频率下降到 $f_{c2}$。
• 结果：放大器的带宽（高频响应范围）被压缩，增益在更低的频率就开始下降。

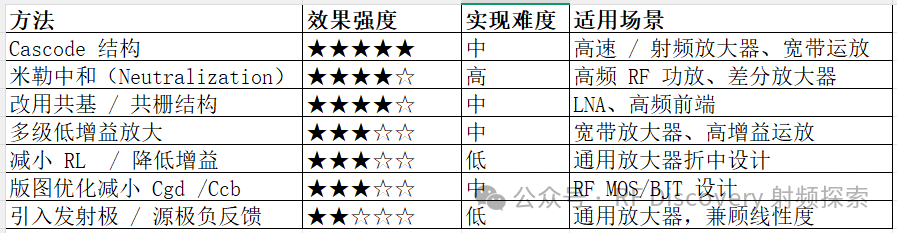

米勒效应抑制方法

方法	效果强度	实现难度	适用场景
Cascode 结构	★★★★☆	中	高速/射频放大器、宽带运放
米勒中和（Neutralization）	★★★★☆	高	高频 RF 功放、差分放大器
改用共基/共栅结构	★★★★☆	中	LNA、高频前端
多级低增益放大	★★★☆☆	中	宽带放大器、高增益运放
减小 RL / 降低增益	★★★☆☆	低	通用放大器折中设计
版图优化减小 Cgd/Ccb	★★★☆☆	中	RF, MOS/BJT 设计
引入发射极/源极负反馈	★★☆☆☆	低	通用放大器，兼顾线性度

一、电路结构层面的抑制（最直接、最有效）

1. 改用非反相/低增益结构，从根源削弱米勒放大

米勒效应的强度和电压增益的绝对值 $|A_v|$ 成正比：
$C_M = C_f (1 + |A_v|)$
所以最根本的方法就是降低单级增益，或者避免反相放大。

• 方法 1：改用共基极（BJT）/共栅极（MOS）结构

  • 特点：电压增益高，但输入输出同相，米勒效应极弱（几乎没有电容倍增）。
  • 适用：高频/射频放大器、低噪声放大器（LNA）的输入级。
  • Trade‑off：输入阻抗低，不适合高阻抗信号源；噪声性能需仔细优化。

• 方法 2：采用差分对 + 电流镜负载，而非单端共射/共源

  • 差分放大器的米勒效应只存在于单端信号路径，且可通过对称设计部分抵消。
  • 若用全差分输出，还可进一步减小单端的电压摆幅，降低反馈电容的电压变化。

• 方法 3：多级低增益放大替代单级高增益

  • 把高增益拆成多级，每级增益降低，米勒效应按 $(1+|A_v|)$ 比例减小，整体带宽反而提升。
  • 典型：两级运放、多级分布式放大器。

2. 米勒补偿的「反向应用」：主动抵消米勒电容（Miller Neutralization）

在射频/高频放大器中，可通过引入与 $C_f$ 极性相反的电容，产生反向米勒效应，抵消原 $C_f$ 的倍增效应。

• 实现方式：在差分放大器中，将一个电容跨接在反相输出与同相输入端之间，形成互补的反馈路径，使两个路径的米勒效应相互抵消，等效输入米勒电容趋近于 0。
• 适用场景：高频 BJT、GaAs/GaN 功率放大器，以及 VCO、混频器等有源电路。
• 注意：对工艺偏差、器件匹配要求高，不适合对稳定性要求极高的通用运放。

二、器件与版图层面的优化（物理层面减小 $C_f$）

1. 减小晶体管的固有反馈电容（$C_{cb}/C_{gd}$）

BJT 的集电结电容 $C_{cb}$、MOS 管的栅漏电容 $C_{gd}$ 是米勒效应的主要来源之一。

• 器件选型：

  • 选择低 $C_{cb}/C_{gd}$ 的高频晶体管，如 RF BJT、RF MOS、GaN HEMT 等。
  • MOS 管中，可采用LDD（轻掺杂漏）工艺，减小栅漏交叠电容。

• 版图优化：

  • 减小栅极/基极到漏极/集电极的金属连线交叠面积。
  • 在高频 MOS 中，使用多叉指结构，将栅极拆成多段，减小单位长度的交叠电容。
  • 对敏感节点进行屏蔽（例如在栅极与漏极之间插入接地金属线），减小寄生耦合电容。

2. 降低输出节点的电压摆幅

米勒效应本质上是由输入输出间的电压变化差驱动的，减小输出摆幅可削弱其影响：

• 采用低摆幅输出结构：如电流模放大器、轨到轨输出限制、负载钳位。
• 降低电源电压：在满足功能的前提下，减小 Vcc 或 Vdd，降低输出电压摆幅。
• Trade‑off：可能影响输出动态范围和线性度，需折中。

三、偏置与负载优化（间接减小 $|A_v|$）

1. 降低放大器的电压增益

• 减小负载电阻 $R_L$（或 MOS 中的 $r_{out}$），降低单级增益：
  $|A_v| = g_m R_L$
  $R_L$ 减小，$|A_v|$ 降低，米勒电容 $C_M$ 随之减小。
• 对 BJT/MOS 的跨导 $g_m$ 进行折中：降低偏置电流，减小 $g_m$，也可降低增益，但会牺牲噪声和速度。

2. 引入发射极/源极负反馈

• 在 BJT 发射极或 MOS 源极串联电阻 $R_e / R_s$，引入电流负反馈，降低电压增益：
  $|A_v| \approx g_m R_L / (1 + g_m R_e)$
• 同时还能改善线性度，一举两得。

四、特殊电路拓扑（从结构上规避米勒效应）

1. 共射‑共基（Cascode）结构（BJT）/ 共源‑共栅（Cascode）结构（MOS）

这是高速/射频电路中最经典的米勒效应抑制方案。

• 原理：下管（共射/共源）的集电极/漏极电压摆幅被上管（共基/共栅）限制在很小的范围内，输出节点的电压几乎不变，反馈电容两端的电压差变化极小，米勒效应几乎消失。
• 优点：带宽大幅提升，可用于 GHz 级的放大器；输出阻抗高，适合做电流源负载或级联。
• 缺点：多了一级器件，电压摆幅要求更高，电源利用率略低；噪声性能需优化。

2. 推挽/差分结构的互补米勒效应抵消

在差分放大器中，两个支路的反馈电容会产生相反的米勒效应，在理想匹配下可部分抵消，配合对称版图设计能进一步降低等效输入电容。

五、运放设计中的特殊情况：米勒补偿的「反向使用」

在运放设计中，我们不是要消除米勒效应，而是要主动利用它来做频率补偿：跨接在两级运放之间的补偿电容 $C_c$ 会产生米勒倍增，等效为一个很大的电容接在第二级输入端，将主极点推低，从而保证运放的相位裕度。这时候米勒效应是有意引入的稳定性手段，而不是需要抑制的问题。

总结

米勒效应是限制放大器（尤其是高增益、高频放大器）带宽的重要因素，在高速电路设计中需要专门的方法来抑制：共基/共栅结构、Cascode 拓扑、米勒中和、版图优化等。微处理器设计师借此优化时钟频率，电信专家利用级联放大器拓扑减少信号失真，电动汽车逆变器团队则精心管理栅极驱动以实现最佳性能。有效控制米勒效应等寄生电容，对于在先进技术应用中保持可靠的高频电子操作至关重要。
